Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK 300 Е
| Модель | MSK 300Е | |||
|---|---|---|---|---|
| Напряжение (В) | 380 | |||
| Мощность главного двигателя (кВт) | 3 | |||
| Мощность насоса системы охлаждения (кВт) | 0,04 | |||
| Мощность гидравлической станции (кВт) | 1,5 | |||
| Емкость бака СОЖ (л) | 50 | |||
| Емкость бака гидравлической станции (л) | 50 | |||
| Скорость реза (м/мин) | 20-80 | |||
| Размеры ленточного полотна (мм) | 3505х34х1,1 | |||
| Тип зажима | Гидравлический | |||
| Точность подачи заготовки, мм | ± 0,1 | |||
| Скорость подачи заготовки (мм/с) | 50 | |||
| Резание заготовки под углом (град) | 90 | |||
| Рабочая высота стола (мм) | 650 | |||
| Режущая способность | ||||
| 90° (мм) |  | 300 |  | 300х300 |
| Размеры станка (Д x Ш x В) (мм) | 2150х2010х1600 | |||
| Размеры станка в упаковке (Д x Ш x В) (мм) | 2250х2110х1700 | |||
| Масса станка и линии (брутто/нетто) (кг) | 1200/1400 | |||
Описание станка Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK 300 Е
Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK-300E предназначен для обработки заготовок из черных и цветных металлов в автоматическом режиме при помощи системы ЧПУ. Данная пила предназначена для резки различных видов сортового проката в том числе труб, уголков, профилей, швеллеров, рельсов и т.д. Автоматический режим работы оборудования минимизирует работу оператора и, следовательно, человеческий фактор в процессе обработки. Программное управление позволяет настроить автоматическую подачу и резку заготовок необходимой длины.
Широкая номенклатура обрабатываемых изделий, автоматический режим работы и высокая производительность делают станок Metal Master MSK-300E незаменимым для серийных машиностроительных производств.
Система ЧПУ позволяет полностью автоматизировать рабочий цикл:
- Зажим заготовки в тисках;
- Подвод заготовки на заранее заданную величину в зону реза;
- Опускание пильной рамы;
- Подъем пильной рамы на заранее заданную высоту после окончания цикла реза;
Перемещение пильной рамы осуществляется по 2 вертикальным колоннам. Главная особенность данной конструкции – высокая надежность и долговечность. Благодаря высокой жесткости конструкции, полной автоматизации и широким технологическим возможностям данный станок идеально подходит для непрерывной работы в условиях средне- и крупносерийных производств.
Особенности:
- Работа в автоматическом режиме;
- ЧПУ с сенсорным экраном;
- Управление количеством и длиной разрезаемых заготовок;
- Сохранение до 5 программ резки;
- Автоматическая подача заготовки в зону резания при помощи подающих тисков;
- Плавная регулировка частоты вращения ленточного полотна;
- Датчик обрыва полотна;
- Устройство для пакетной резки;
- Стабилизаторы пильного полотна с твердосплавными направляющими и подшипниками;
- Кордщетка для съема стружки;
- Станочная лампа местного освещения;
- Высокая точность автоматической подачи заготовки (±0,1мм);
- Электроавтоматика всемирно известного бренда Schneider Electric;
За надежное закрепление заготовки на станке отвечают гидравлические тиски c устройством для пакетной резки (при необходимости устройство для пакетной резки можно снять). Они приводятся в движение с помощью кнопок на панели управления и надежно фиксируют заготовку. Устройство пакетной резки во много раз упрощает и ускоряет процесс обработки большого количества деталей одинакового размера и номенклатуры.
Станок оснащен подающей линией для автоматической подачи длинных заготовок в зону резания с максимальным ходом 500 мм.
Автоматическая подача заготовки в зону резания осуществляется посредством подающих тисков. Что обеспечивает высокую скорость подачи до 50 мм\с.
Подающие тиски перемещаются по линейным направляющим. Это обеспечивает высокую точность позиционирования заготовки (± 0,1 мм).
Станок так же имеет вспомогательный стол с роликом для подачи длинных заготовок в зону резания.
Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены подшипники и твердосплавные направляющие пластины. Вылет направляющих можно изменять под размеры заготовки.
В стандартную комплектацию входит станочный светильник местного освещения.
Специальная щетка для съема стружки улучшает условия работы полотна и продляет срок его службы.
Станок оборудован системой СОЖ, которая включается автоматически и подается через кран в две точки. Система СОЖ позволяет достичь более стабильную резку заготовок из металла и увеличить срок службы ленточного полотна.
Блок натяжения полотна находится с левой стороны станка, который позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна. Также, хотелось бы отметить, что станок оснащен датчиком обрыва полотна.
Станок оснащен системой ЧПУ для управления процессом резки, с возможностью сохранения до 5 различных программ для упрощения процесса работы.

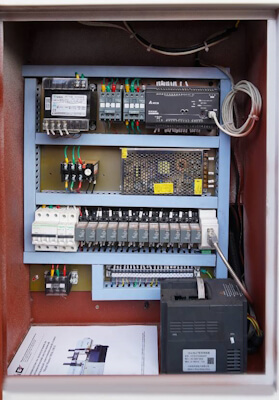

Станок оснащен надежной электроавтоматикой всемирно известного брендов Schneider Electric и Delta.
Стандартная комплектация:
- Биметаллическое ленточное полотно;
- Устройство пакетной резки;
- Электроавтоматика Schneider;
- Система ЧПУ с сенсорным экраном;
- Инструкция по эксплуатации на русском языке;
- Вспомогательный стол с роликом для подачи длинных заготовок;
-
stdClass Object ( [id] => 9684 [object_id] => 5682 [ip] => 194.8.131.186 [name] => Макар Яшин [text] => Можно ли распилить заготовку под углом 45 градусов? [answer] => Здравствуйте! Нет, станок осуществляет рез только под углом 90°. [type] => product [date] => 2023-07-18 18:24:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Макар Яшин 18.07.2023 в 18:24Можно ли распилить заготовку под углом 45 градусов?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Нет, станок осуществляет рез только под углом 90°. -
stdClass Object ( [id] => 9683 [object_id] => 5682 [ip] => 194.8.131.186 [name] => Тимофей Митрофанов [text] => Сколько программ резки запоминает ЧПУ? [answer] => Добрый день! Имеется возможность сохранения 5 программ резки. [type] => product [date] => 2023-02-11 15:21:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Тимофей Митрофанов 11.02.2023 в 15:21Сколько программ резки запоминает ЧПУ?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Имеется возможность сохранения 5 программ резки.
-
