4820

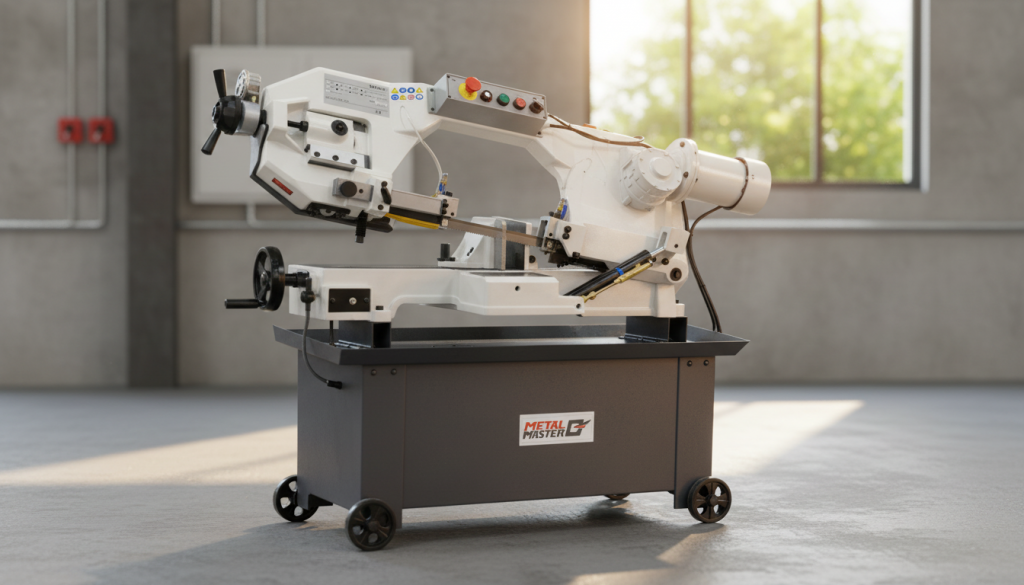

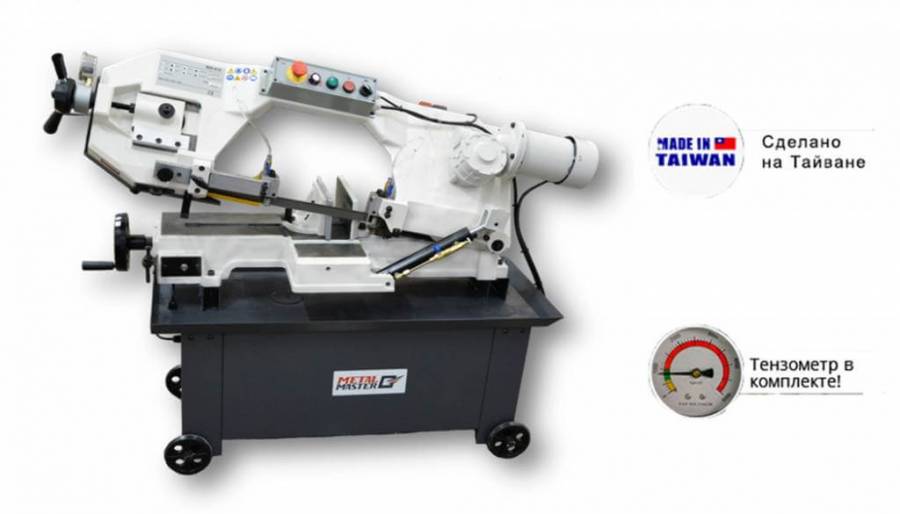

BSG-812

Цена 127 800  руб. 119 940 руб.
  • Подробное описание
  • Отзывы и вопросы
220 мм220 мм160*310 мм

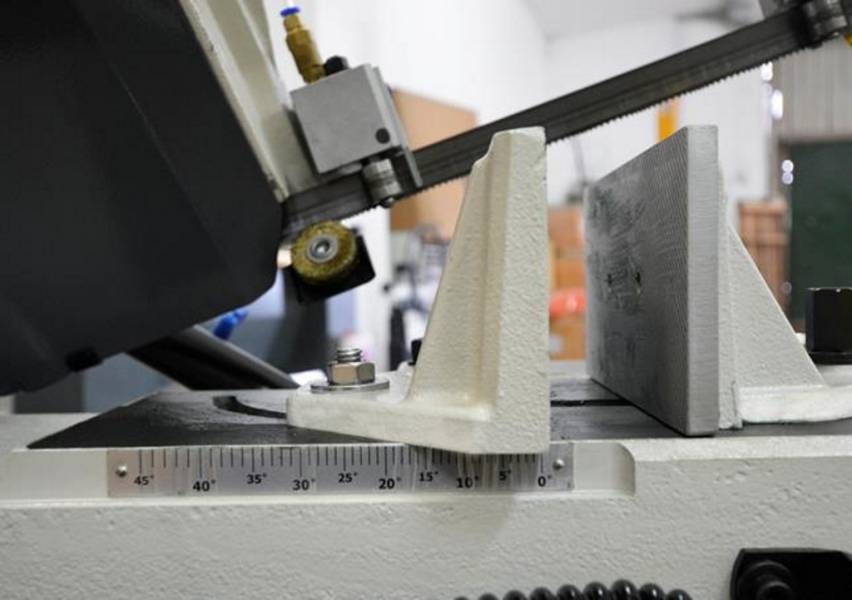

45°155 мм155 мм210*155 мм

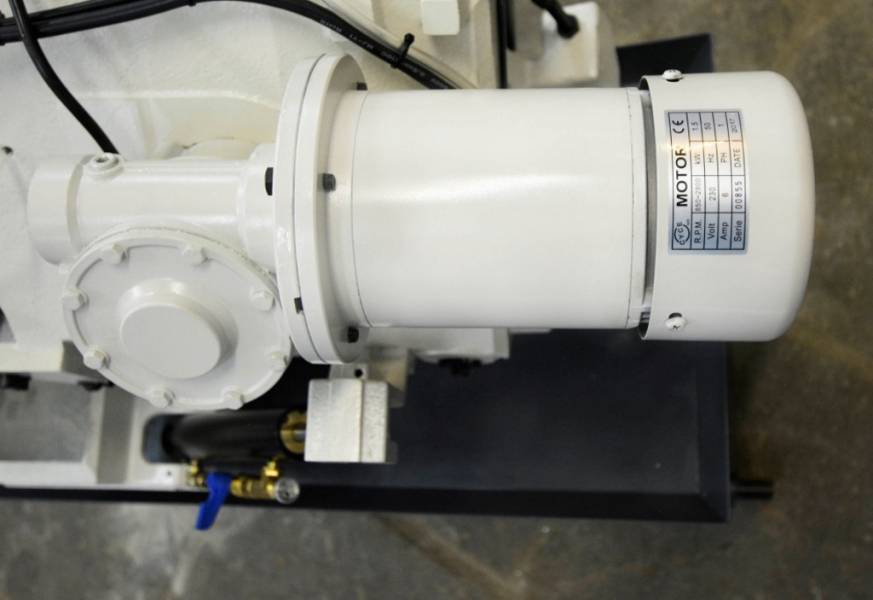

Электродвигатель1,5 КВТ
Электродвигатель насоса охлаждения0,1 КВТ
Скорость резки (инвертор)20 - 90 м/мин
Размеры ленточнопильного полотна2480*27*0,9(мм) (6T / 9T)
Высота рабочего стола635 мм
Полная масса станка нетто, кг182 кг
Полная масса станка брутто, кг200 кг
Габаритные размеры / Куб.футов1470*490*1120 (мм) / 29 футов
Контейнер 20-футовый / 40 - футовый32/64

ПОКОМПОНЕНТНОЕ ИЗОБРАЖЕНИЕ BSG-812

ПОКОМПОНЕНТНОЕ ИЗОБРАЖЕНИЕ СТАНИНЫ

Редуктор BSG-812

ПОКОМПОНЕНТНОЕ ИЗОБРАЖЕНИЕ

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА BSG-812

Перечень электрических деталей

Номер частиНазваниеОписаниеПроизводительМаркировка
Т01Блок управленияSX-815DVPКомпания «GEORGE»CE
Т02Нижний микровыключательМикро-выключательКомпания «HAILY»CE
Т03Вкл.Выключатель в положении «Вкл.»Компания «TEND»CE
Т04Выкл.Выключатель в положении «Выкл.»Компания «TEND»CE
Т05Аварийный остановАварийный остановКомпания «DEMEX»CE
Т06Регулятор напряженияПреобразователь с регулятором напряженияКомпания «GEORGE»CE
Т07Насос охлажденияВыключатель насосаКомпания «TEND»CE
Т08M1Электродвигатель пилыКомпания «GEORGE»CE
Т09M2Электродвигатель насосаКомпания «GEORGE»CE

Перечень деталей BSG-812

НаименованиеКол-воНаименованиеКол-во
1ОСНОВАНИЕ178ПОДШИПНИК 60814
2ТРАВЕРСА185ВЫКЛЮЧАТЕЛЬ1
3ПРУЖИНА187ШКАЛА1
4ВИНТ189ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР1
5ОГРАНИЧИТЕЛЬ ПРУТКОВЫХ ЗАГОТОВОК191НАПРАВЛЯЮЩАЯ ПЛАСТИНА ЛЕНТОЧНОПИЛЬНОГО ПОЛОТНА – ЛЕВАЯ1
7КЛАПАН293ВТУЛКА1
8ЗАЖИМ ТИСКОВ1100ЩЕТКА1
9ЗАЖИМНОЕ УСТРОЙСТВО С ПРИЖИМНЫМИ ПЛАНКАМИ1105ДАТЧИК НАТЯЖЕНИЯ ЛЕНТОЧНОЙ ПИЛЫ1
10РАМА КОРПУСА1106ВЫКЛЮЧАТЕЛЬ1
11ВИНТ1107ШПОНКА1
12ВЕНТИЛЯТОР ЭЛЕКТРОДВИГАТЕЛЯ1108ПЛАСТИНА1
13КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ1109ЦЕНТРАЛЬНЫЙ ШАРНИР2
15ГАЙКА ТИСКОВ1110КУЛАЧКОВЫЙ ШАРНИР2
17ЗАЖИМНАЯ ГУБКА ТИСКОВ1111ТРАВЕРСА1
19ВТУЛКА1112ЗАЩИТНОЕ УСТРОЙСТВО ЛЕНТОЧНОПИЛЬНОГО ПОЛОТНА1
24МАХОВИК ЭЛЕКТРОДВИГАТЕЛЯ1113ШПИЛЬКА1
25ШАЙБА1114УПОРНАЯ ПЛАСТИНА1
27КРЫШКА ЛЕНТОЧНОПИЛЬНОГО ПОЛОТНА1G1КОРПУС РЕДУКТОРА1
28ПЛАСТИНА1G2МАСЛЯНОЕ УПЛОТНЕНИЕ 35*50*81
29НЕПОДВИЖНАЯ ПЛАСТИНА-11G4ПОДШИПНИК 62071
30НЕПОДВИЖНАЯ ПЛАСТИНА-21G5ШПОНКА 7*7*351
31ШПИНДЕЛЬ1G6ОСЬ1
32ВЫКЛЮЧАТЕЛЬ1G7ШПОНКА 8*7*251
33ПРУЖИНА1G8ПРОМЕЖУТОЧНАЯ ПЕРЕДАЧА1
34РУКОЯТКА1G9ПОДШИПНИК 62051
36ЭЛЕКТРОДВИГАТЕЛЬ1G10КРЫШКА1
39НАПРАВЛЯЮЩАЯ ПЛАСТИНА ЛЕНТОЧНОПИЛЬНОГО ПОЛОТНА – ПРАВАЯ1G11МАСЛЯНОЕ УПЛОТНЕНИЕ 40*81
42ВИНТ1G12ПОДШИПНИК 62031
43ШАЙБА6G13РЕДУКТОР1
46РУЧНОЙ МАХОВИК1G14ЧЕРВЯЧНАЯ ПЕРЕДАЧА1
47МАХОВИК ОБРАТНОГО ХОДА1G15ПОДШИПНИК 60051
49ПОДШИПНИК 62051G16ФЛАНЕЦ1
50ПИЛЬНОЕ ПОЛОТНО1G17МАСЛЯНОЕ УПЛОТНЕНИЕ 25*40*71
51ПРУЖИННОЕ КОЛЬЦО (S-25)1G18РЕДУКТОР1
52ГАЙКА M161G19ВИНТ1
53ВАЛ КОЛЕСА ЛЕНТОЧНОЙ ПИЛЫ1G20ВИНТ1
54УСТРОЙСТВО НАТЯЖЕНИЯ ЛЕНТОЧНОЙ ПИЛЫ1G21ПРУЖИННОЕ КОЛЬЦО R-521
55НЕПОДВИЖНАЯ ПЛАСТИНА1G22ВИНТ1
56РЫЧАГ11
57ВИНТОВЫЕ ТИСКИ1H1СТАНИНА (ФРОНТАЛЬНАЯ ЧАСТЬ)1
58ЗАЩИТНОЕ УСТРОЙСТВО ЛЕНТОЧНОПИЛЬНОГО ПОЛОТНА1H2ОСНОВАНИЕ ЦИЛИНДРА НАСОСА1
59ШАЙБА1H3ОСНОВАНИЕ1
60РЫЧАЖНЫЕ ТИСКИ1H4СТАНИНА (ЗАДНЯЯ ЧАСТЬ)1
61ОСЬ1H5ОСЬ2
62ОСЬ1H6КОЛЕСО4
63РУЧНОЙ МАХОВИК1H7ВОДЯНАЯ КАМЕРА1
64ДЕРЖАТЕЛЬ ЦИЛИНДРА1H8КОЛЕСО1
70ВЫКЛЮЧАТЕЛЬ (CN-1309)1H9НАСОС1
71БЛОК1H10ПЛАСТИНА1
72ГАЙКА М122
74ОСЬ-11
75ОСЬ-21
