Станки плазменной резки Metal Master SQUALL

Узнать цену
  • SQUALL
  • SQUALL
  • SQUALL
  • Станки плазменной резки Metal Master SQUALL
    SQUALL
  • Станки плазменной резки Metal Master SQUALL
    SQUALL
  • Станки плазменной резки Metal Master SQUALL
    SQUALL
  • Станки плазменной резки Metal Master SQUALL
    SQUALL
  • Станки плазменной резки Metal Master SQUALL
    SQUALL
  • Станки плазменной резки Metal Master SQUALL
    SQUALL
  • Станки плазменной резки Metal Master SQUALL
    SQUALL
  • Технические характеристики
  • Видео
  • Подробное описание
  • Отзывы и вопросы
Точность вычерчивания контура, мм
+/- 0,3
Максимальные размеры раскраиваемого листа (длина, ширина), мм
2050 х 6050
Диапазон толщин разрезаемых металлов при плазменной резке, мм.
С края листа
40
С пробивкой
22
Для источника Helvi, С края листа
40
Для источника Helvi, С пробивкой
25
Диапазон толщин разрезаемых металлов при газовой резке, мм.
120
Диапазон рабочих скоростей перемещения резака, мм/мин
50 ÷ 20 000
Величина вертикального перемещения резака, мм
170
Наибольшая маршевая скорость перемещения инструмента, мм/мин
20 000
напряжение трехфазной питающей сети, В
380±10%
потребляемая мощность, кВА, не более
13
эл. питание стойки УЧПУ от отдельного фидера, кВА, не более
3
Воздух – плазмообразующий газ, класс чистоты по ГОСТ 17433-80, не грубее
12
Давление, мПа, не менее
0,6
Расход, л/с, не менее
2,8
Номинальные размеры участка для машины (длина, ширина, высота), мм
10000х6000х6000

Видео обзор станка

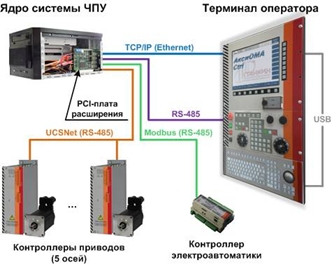

Общая архитектура промышленной системы числового управления

Целому ряду стратегических отраслей, таких как судостроение, тяжелое машиностроение, оборонно-промышленный комплекс и многих других, свойственна необходимость в габаритных деталях. Комплексная многооперационная обработка таких деталей в условиях крупносерийного и массового производства требует применения тяжелых станков и автоматических линий, оснащенных системами ЧПУ.
В состав системы ЧПУ могут входить: ядро системы управления, терминал оператора c USB-клавиатурой, станочная панель управления, контроллеры приводов подач и контроллер электроавтоматики станка.
Аппаратное обеспечение может состоять из стандартной PC- и специализированной NC-аппаратуры. Платформонезависимая реализация ядра дает возможность не привязываться к конкретному программному обеспечению, поэтому может использоваться любая операционная система реального времени (например, Linux или Widows с расширением RTX) [1].

Терминальный компьютер со столбцом машинных (M-keys) и рядом функциональных (F-keys) клавиш предназначен для организации пользовательского интерфейса и предоставляет оператору возможность выбора режима управления, работы с управляющими программами (УП), быстрого вызова команд электроавтоматики станка и визуализации состояния подконтрольных объектов.

Логическая задача управления решается путем организации сети, состоящей из программируемых логических контроллеров, непосредственно управляющих технологическим процессом. Обмен данными в сети между вычислительными устройствами осуществляется по коммуникационному протоколу ModBus с применением на физическом уровне стандарта последовательной линии связи RS-485. Применение стандартного протокола обеспечивает стабильную работу системы управления в производственных условиях

Обзор Mach3*

Это пакет программного обеспечения, который работает на ПК и превращает его в экономичную станцию управления станком . Для работы Mach3 нужно иметь ПК, на котором установлена операционная система Windows 2000, Windows XP или 32-битная Windows Vista. ArtSoft USA рекомендует использовать процессор с частотой не менее 1GHz и монитор с разрешением 1024 x 768 пикс. Стационарный компьютер дает лучшие результаты, по сравнению с лэптопами.

Mach3 очень гибкая программа, созданная для управления такими машинами, как фрезерные станки, токарные станки, плазменные резаки и трассировщики.

  • Автоматическая регулировка высоты плазматрона и параметров портала
  • 15” жидкокристаллический экран
  • Система на базе промышленного ЧПУ
  • Конструкция “все в одном блоке” с теплообменником
  • Предназначено для портальных машин термической резки
  • Работает со сложным по функционалу, но простым в использовании программным обеспечением
  • Понимает ESSI, EIA и DXF файлы
  • Имеет множество специальных программных инструментов для резки
  • Автоматическое размещение также на обрезках листов
  • Автоматическая оптимизация последовательности резки деталей
  • Автоматическая настройка параметров по материалу, процессу и толщине листа

Программное обеспечение Техтран

Техтран — семейство CAM систем, объединенных общим интерфейсом и единым подходом к решению задач технологического проектирования.
Программа предназначена для комплексного решения задач прямоугольного раскроя листовых материалов. Она сочетает возможности системы подготовки управляющих программ с функциями организации производственного процесса.

Обеспечивает:

  • построение геометрической модели детали,
  • задание обработки: построение траектории движения инструмента и назначение технологических команд,
  • получение УП для различных станков с ЧПУ,
  • автоматическую генерацию текста программы на языке Техтран,
  • средства разработки и отладки управляющих программ,
  • обмен геометрическими данными с другими CAD/CAM системами,
  • средства настройки на конкретное оборудование с ЧПУ

Сервоприводы Kinco

Kinco производит линейку продуктов автоматизации, таких как человеко-машинные интерфейсы, ПЛК, AC серво системы, Шаговые системы, частотные преобразователи, и промышленное полевое оборудование с собственными интеллектуальными решениями и правами. Kinco лидирующий производитель решений промышленной автоматизации в Китае. Kinco AC-серво системы построены по немецким технологиям, включая сервоусилители FD-серии с CANopen, JD-серию сSTO (SafeTorqueOff), и CD-серию для общих применений. Цифровые сервоприводы с высокомоментными синхронными двигателями обеспечивают высокую динамику и широкий диапазон регулирования. Благодаря синусоидальной коммутации сервопривода обеспечивают мягкое вращение с минимальными колебаниями момента и эффективное использование привода даже при низких скоростях. Планетарные механизмы с высоким вращающимся моментом и нормальным окружным зазором.

Вентилируемый стол.

Выброс в атмосферу продуктов сгорания металла и состав выбросов зависит от метода резки, химического состава разрезаемого металла, их толщины и условий обработки. При неизменных условиях резки объем выбросов пропорционален объему сгоревшего металла.

Эксплуатация машины допускается при наличии эффективного отсоса продуктов сгорания в зоне резки, обеспечивающего требования к воздуху рабочей зоны в соответствии с ГОСТ12.1.005-88.

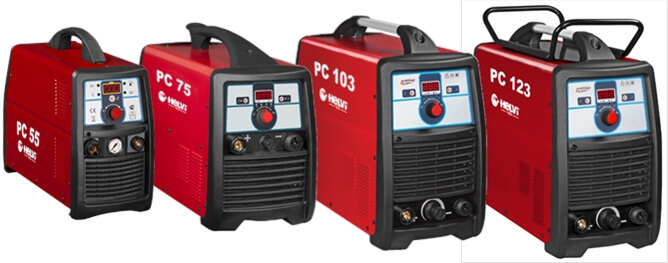

Инверторные установки для ручной и автоматической воздушно-плазменной резки.

Российское Представительство завода Helvi (Италия) предлагает надежные инверторные установки для воздушно-плазменной резки компании Helvi (Италия) серии PC.
PC-установки, разработанные на базе IGBT транзисторов. Встроенный блок компенсации входного напряжения позволяет подключение аппарата даже к дизельному или бензиновому генератору с диапазоном колебания сетевого напряжения ±20% от номинала.

Рабочие функции:

  • термическая резка с дистанционным пневматическим зажиганием дежурной дуги;

Назначение : резка любых токопроводящих материалов - обычных, углеродистых, нержавеющих сталей, медных, алюминиевых и титановых сплавов.

Применение: машиностроение, котельное производство, нефтегазовая промышленность, атомная промышленность, производство пищевого оборудования, для монтажных и ремонтных работ.

Преимущества: по сравнению с механизированной и кислородной резкой следующие – это простота использования оборудования и процесса резки, применение в качестве плазмообразующего газа – воздуха, высокая чистота реза, низкая степень деформации металла, безопасность.

Особенности

  • Низкое потребление электроэнергии;
  • Малый вес;
  • Цифровая индикация тока резки;
  • Высокая скорость резки;
  • Стандартная комплектация - Электронная плата для подключения в автоматическую линию встроена в источник;
  • Качественная разделка сплошного материала и металлической сетки;
  • Идеальны для работ с нержавеющей сталью;
  • Отсутствие твердого грата после резки;
  • Автоматическая продувка газа до и после резки;
  • Светодиодная индикация основных параметров работы;
  • Принудительная система охлаждения источника;
  • Система термостатической защиты от перегрузки;
  • Система аварийного отключения «пилотной» дуги.

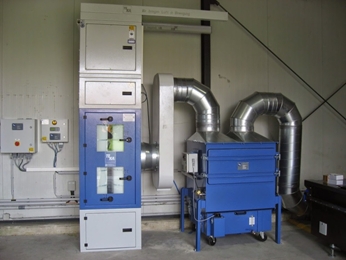

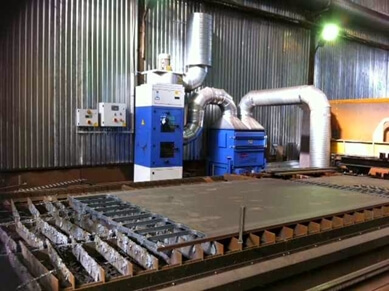

Система вентиляции TEKA

ТЕКА Filtercube 4H 7500 – это центральный фильтровентиляционный агрегат который оснащен фильтр-картриджами. Его можно использовать почти во всех областях фильтрации дыма и пыли. Выделяющийся дым и пыль всасываются через вытяжные элементы и проводятся через воздуховод в секцию фильтрации. Здесь осаждаются фракции вредных веществ на поверхность фильтр-картриджей. Фильтр-картриджи компании ТЕКА были специально разработаны для очистки воздуха от дыма и пыли, которые образуются при сварке и шлифовки металла, плазменной, автогенной и лазерной резки. Даже частицы < 0,4 мкм, которые не удерживаются альвеолами и проникают непосредственно в кровоток, осаждаются первоклассно. Использование ТЕКА фильтр-картриджей Easy Clean+ и Easy Clean Nano и/или порошок Precoat, приводит к значительно эффективной степени осаждение частиц, и даёт уже через короткое время почти 100 % очистку воздуха. Таким образом, образуется при одинаковых параметрах эксплуатации более высокая степень фильтрации, при значительно низких потерях давления по сравнению с обычными системами категории М (DIN EN 60335-2-69:2008, согласно с сертификатом IFA). Это приводит к продлению сроков эксплуатации фильтрующих элементов, низким потерям давления и низкой эмиссии, даже при ультрадисперсных частицах по отношению к обычным фильтрующим элементам, из полипропилена или ПТФЭ-мембрана.

Фильтр-картриджи очищаются с помощью подачи сжатого воздуха автоматически, в требуемых интервалах или по желанию через ручное управление. После удара сжатого воздуха, воздух проводится вдоль встроенного вытеснителя и распределяется на всю поверхность фильтр-картриджа. Держащиеся на фильтр-картридже частицы пыли отпадают и падают в пылесборник. Преимуществом этой простой но гениальной системы, является эффективная пылеочистка по всей поверхности фильтр-картриджа, без изнашиваемых, вращающихся и вследствие этого, энергоёмких элементов очистки.
При потребляемом давление от 2 до 4 бара и благодаря снижению затрат на сжатый воздух, по сравнению с обычными системами очистки, как например ротационными соплами, Вы экономите энергию, бережёте окружающею среду и Ваш кошелёк.

Вентиляторы компании ТЕКА отмечаются их прочной конструкцией, имеют порошковое покрытие и благодаря прямого привода их можно обслуживать реже аналогов. Кроме того, повышает использование фирменных двигателей, надёжность эксплуатации системы и подчёркивает её высокое значение.
Уровень звукового давления составляет приблизительно < 78 дБ(А). Опционально систему можно оборудовать на задней стороне акустической кулисой. Это позволяет снизить уровень звуковой мощности на приблизительно 4 дБ(А).

Фильтровентиляционные системы компании ТЕКА отмечаются в общем, своим удобством пользования и низкой интенсивности техосмотра. Необслуживаемые, воздухораспределительные пластины на стороне входа воздуха и также на пылесборнике являются стандартом. Кроме того, через дверцы для техобслуживания, доступны легко все значимые элементы системы. Благодаря легкого доступа и натяжного держателя патрона, проводиться замена фильтр-картриджей легко и просто. Удаление пыли из пылесборника проводится без использования инструментов.

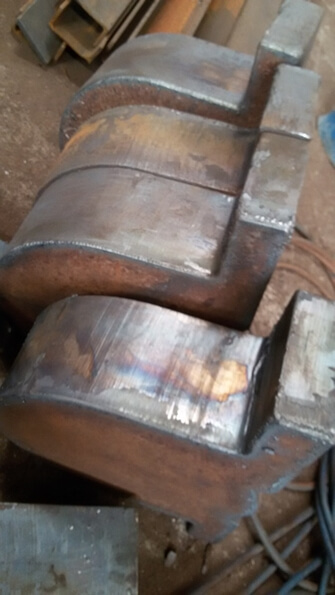

Примеры полученных изделий

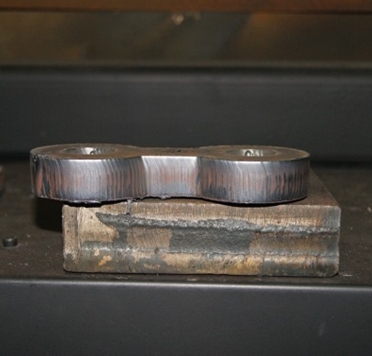

Кромка металла, полученная с помощью плазменной резки

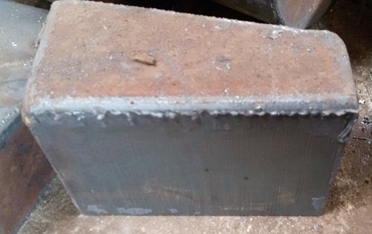

Кромка металла, полученная с помощью газового резака.
