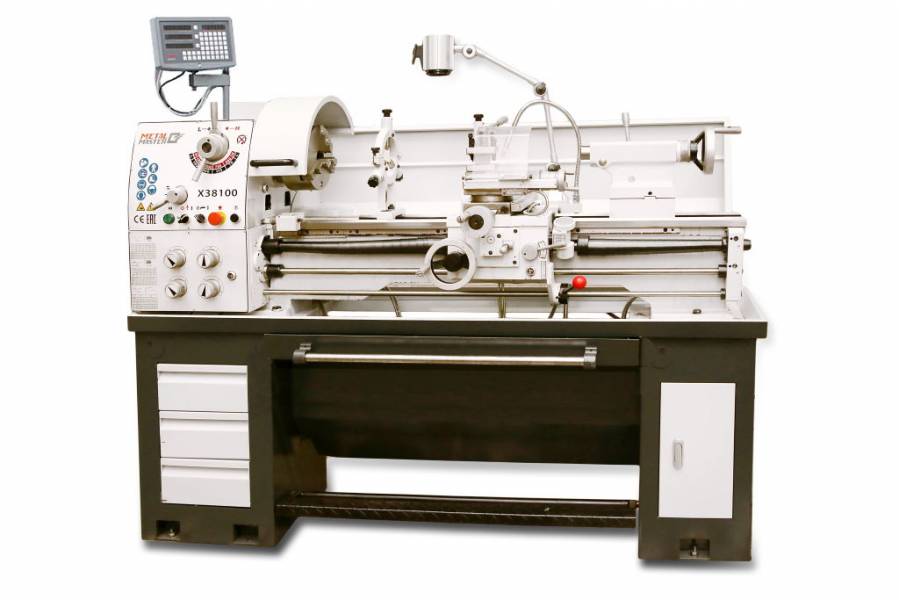

Metal Master X38100

Цена 411 774 руб.
Нашли дешевле? Снизим цену!
Макс. диаметр над станинойØ 380 мм
Макс. диаметр над выемкой в станине (при наличии)Ø 490 мм
Макс. диаметр над поперечными салазкамиØ 220 мм
Расстояние между центрами1000мм
Диаметр отверстия шпинделя51 мм
Количество передач8
Диапазон скоростей шпинделя70-2000 об/мин
Конус отверстия шпинделяMT6
Конус шпинделя задней бабкиMT4
Торец шпинделяD1-5
Макс. ход поперечных салазок170 мм
Макс. ход верхней салазки100 мм
Макс. ход шпинделя задней бабки120 мм
Расстояние между направляющими185 мм
Максимальная сечение резца16х16 мм
Автоматическая продольная подача0,052 - 1,392 (32 типа)
Автоматическая поперечная подача0,014 - 0,380 (32 типа)
Диапазон нарезаемых метрических резьб0,4 - 7 (34 типа
Диапазон нарезаемых дюймовых резьб4 - 56 (26 типов)
Мощность двигателя1,5 кВт
Напряжение питания380 В, 50 Гц
Габаритные размеры (ДхШхВ)1920×800×1660 мм
Вес брутто650 кг

Metal Master X38100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Жесткость и долговечность конструкции

Станина изготовлена из серого чугуна, что на практике позволяет гасить паразитные колебания, возникающие в процессе работы, и обеспечить необходимую жесткость конструкции. Направляющие станка (двойные призматические, регулируемые), для обеспечения точности и плавности работы специально прошли закалку и шлифовку.

Шестерни и валы привода, изготовлены из высококачественной конструкционной стали и прошли необходимую термообработку. Рабочие поверхности деталей отшлифованы. Все это направлено на то, что бы увеличить надежность и долговечность оборудования.

Используемые точные зубчатые передачи уменьшают шум.

С целью охлаждения и смазки, коробка передач привода главного движения погружена в масляную ванну.

Детали привода подач (валы и шестерни) прошли все необходимые стадии технологического процесса, в том числе термообработку и шлифовку, и помещены в масляную ванну, что позволяет обеспечить требуемую долговечность и надежность работы привода.

Функциональные возможности

Конструкция станины имеет специальную выемку (гап), которая позволяет расширить функциональные возможности станка

С целью повышения удобства эксплуатации, на станке реализована возможность реверсивного вращения шпинделя (правое/левое), что позволяет упростить процесс нарезания резьб, а также удобный механизм быстрого переключения скоростей вращения шпинделя.

Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.

Станок оборудован системой подачи смазочно-охлаждающей жидкости (СОЖ)

Удобный подбор рациональных режимов обработки

Привод главного движения станка позволяет реализовать широкий диапазон скоростей вращения шпинделя посредством ступенчатого переключения с одной передачи на другую, что на практике позволяет подобрать рациональный режим обработки деталей различных размеров.

Нормальная точность

В станке используется закаленный шпиндель из высокопрочной легированной стали, смонтированный на прецизионных регулируемых роликоподшипниках, что позволяет достичь уровня торцевого биения шпинделя, не превышающего 0,03 мм.

Станок комплектуется подвижным и не подвижным люнетами. Данные приспособления позволяют придать длинным заготовкам дополнительную опору, тем самым повышая жесткость технологической системы, таким образом, значительно улучшают точность обработки заготовок данной конфигурации.

3х-осевое УЦИ

Многофункциональная УЦИ SIN

  • SDS6-3V позволяет выполнять необходимые производственные операции с высочайшей точностью. Регулировка перемещения по 3-м осям с дискретностью до 0,001 мм;

УЦИ осуществляет визуализацию информации о размере, линейном перемещении или повороте контролируемого объекта (заготовки, инструмента) по требуемому количеству осей.

Безопасность

На станке реализованы все необходимые механизмы, позволяющие снизить риски здоровья токаря, а именно установлен защитный экран рабочей зоны, кнопка аварийного отключения, ограждение ходового винта, светильник для дополнительного освещения рабочей зоны, блокировка одновременного включения подачи червячного и ходового вала.

В стандартную комплектацию станка входят:

  • Цифровой индикатор УЦИ с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый;
  • Патрон четырехкулачковый;
  • Планшайба;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Обратные кулачки – 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Светильник;
  • Защитный экран резцедержателя;
  • Резьбоуказатель;
  • Четырехпозиционный резцедержатель;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Руководство пользователя.
