Metal Master Готовое решение для производства прямоугольных воздуховодов

Узнать цену
  • Подробное описание
  • Отзывы и вопросы

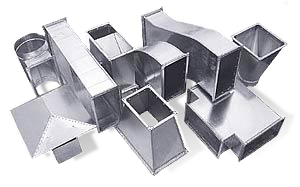

Комплект предназначен для изготовления воздуховодов из тонколистового металла. Воздуховоды имеют прямоугольное сечение. Производство отличается простотой и не требует специального оборудования, за исключение небольшого набора станков.

Этапы изготовления прямоугольного воздуховода

В этапы изготовления прямоугольного воздуховода входит:

  • Выкройка заготовки из рулонного металла – необходим размотчик, станок для раскроя или гильотина
  • Прокат ребер и фальца – станок для проката ребер, фальцепрокатный станок
  • Гибка короба, осадка фальца – листогиб, фальцеосадочная машина
  • Крепление шинорейки к торцам воздуховода – пресс или аппарат точечной сварки.
Выкройка заготовок из рулонаПрокатка ребер и фальца под угловой замокГибка короба и осадка фальцаКрепление шинорейки к торцам воздуховода
Размотчик, станок для раскроя листа или гильотинаСтанок для прокатки ребер, фальцепрокатный станокЛистогиб, киянка или фальцеосадочная машинкаПуклевочный пресс или аппарат точечной сварки

Раскрой заготовок из рулона:

Выкройка заготовки из рулонного металла выполняется гильотиной, которая позволяет обеспечить хорошую скорость и качество резки. Наилучшей производительностью отличаются электромеханические гильотины.

Гильотина MetalMaster MTG 1315 (ножная)Гильотина Mazanek GM 1250 (электромеханическая)
Гильотина MetalMaster
MTG 1315 (ножная)
Гильотина Mazanek
GM 1250 (электромеханическая)

Стальная полоса рулона устанавливается на разматывателе и подается в гильотину, которая отрезает нужную длину. При отсутствии автоматического производства удобно применять ручной размотчик. Рулон устанавливается кран-балкой или механизмом размотчика.

Размотчик РМ-1250Размотчик РМС (самоподьемный)
Размотчик РМ-1250Размотчик РМС (самоподьемный)

Прокат ребер и фальца необходим для создания ребер жесткости и снижения вибрации от потока воздуха. Для этого применяют станки для проката ребер жесткости. Перед гибкой следует сформовать фальцы под угловой замок. Это выполняется на фальцепрокатном станке.

Для ребер жесткости ACL G 1.2x1250-5Фальцепрокатный станок MetalMaster MLC-12DR
Для ребер жесткости ACL G 1.2x1250-5Фальцепрокатный станок
MetalMaster MLC-12DR

Гибка короба и осадка фальца выполняется проходным мобильным или ручным стационарным листогибом. Ответная часть углового замка соединяется и закрывается электромеханической машинкой или киянкой.

Листогиб MetalMaster Euromaster LBM 200Фальцеосадочный Trumpf F-301
Листогиб MetalMaster
Euromaster LBM 200
Фальцеосадочная машинка
Trumpf F-301

Крепление шинорейки к торцам воздуховода происходит после предварительной резки шинорейки маятниковой отрезной пилой. Профиль закрепляется на торце воздуховода при помощи пресса.

Маятниковая пила СОМ-400ГПуклевочный пресс RL597-3
Маятниковая пила СОМ-400ГПуклевочный пресс

Дополнительно необходимо изготовить колена, тройники и переходы. Для этого из листа выкраивается криволинейная заготовка. Выкраивание происходит электромеханическими ножницами по разметке. На выкроенной детали фальцепрокатным станком формируется угловой замок, затем деталь прокатывается через вальцы с заданием загиба по радиусу. При сложной конструкции используется точечная сварка.

Ручные вальцы Metalmaster MSR 1215Электромеханические вальцы Metalmaster ESR 1315
Ручные вальцы
Metalmaster MSR 1215
Электромеханические вальцы
Metalmaster ESR 1315

Некоторые фасонные элементы могут потребовать совершения сложных непараллельных гибов. Для решения данной задачи используются сегментальные листогибы. В тех случаях, когда в связи со сложностью конструкции соединение посредством фальцевого замка невозможно, применяется точечная сварка.

Листогиб MetalMaster MTB-3S 1315Сварочный станок Tecna 4602N
Листогиб MetalMaster
MTB-3S 1315
Сварочный станок Tecna 4602N
