| Модель | MILLMASTER VMM-1050 F4 |
|---|---|
| Размер рабочего стола, мм | 1000×500 |
| Т-образный паз, мм | 5×18 |
| Макс. нагрузка на стол, кг | 600 |
| Перемещение по оси Х, мм | 800 |
| Перемещение по оси Y, мм | 505 |
| Перемещение по оси Z, мм | 505 |
| Конус шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 8000 |
| Расстояние от оси шпинделя до колонны, мм | 530 |
| Расстояние от шпинделя до стола, мм | 140‒640 |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость, мм | 0,003 |
| Количество инструмента | 24 |
| Макс. диаметр инструмента, мм | 130×300 |
| Макс. вес инструмента, кг | 6 |
| Подача по оси Х/Y/Z, м/мин | 10/10/10 |
| Быстрая подача по оси X/Y/Z, м/мин | 24/24/15 |
| Мощность двигателя, кВт | 7,5/11 |
| Мощность двигателя подачи по оси Z, кВт | 3 |
| Мощность системы СОЖ, кВт | 0,45 |
| Система ЧПУ | Fanuc Oi-F (4 оси) |
| Габаритные размеры станка (ДхШхВ), мм | 2610×2120×2460 |
| Габаритные размеры упаковки (ДхШхВ), мм | 2800×2280×2550 |
| Масса станка (нетто/брутто), кг | 4700/4900 |

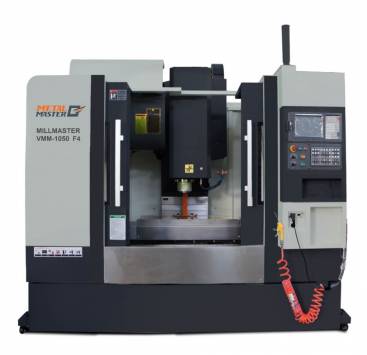

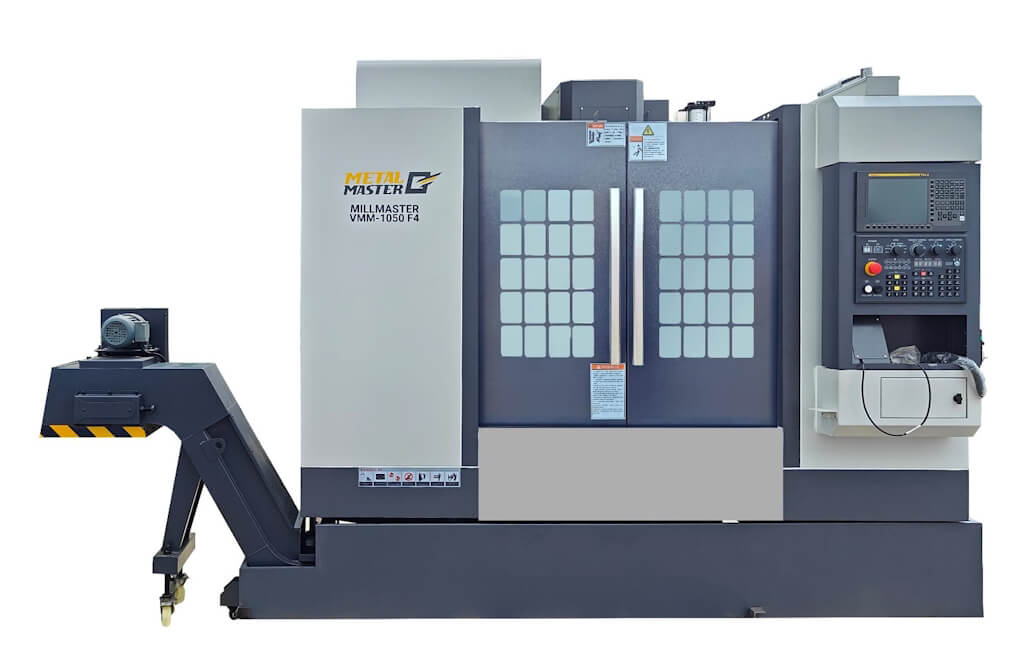

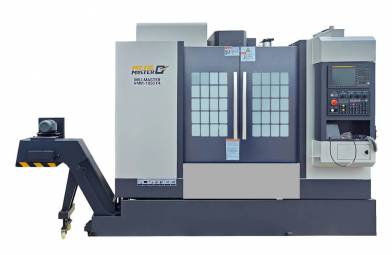

Описание станка Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4
MILLMASTER VMM-1050 F4 – фрезерный станок предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Особенности:
- Массивная литая станина из серого чугуна;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Fanuc Oi-F (4 оси);
- Простота в программировании;
- Серводвигатели бренда Fanuc;
- Главный частотный двигатель Fanuc;
- Поворотный стол с патроном 255 мм (4 ось) с задней бабкой;
- ШВП + линейные направляющие по осям бренда HIWIN / PMI (Тайвань);
- Автоматическая централизованная система смазки;
- Высокоскоростной шпиндель бренда OKADA / AIMACH (Тайвань);
- Револьверный магазин на 24 инструмента AIMACH (Тайвань);
- Система охлаждения шпинделя.

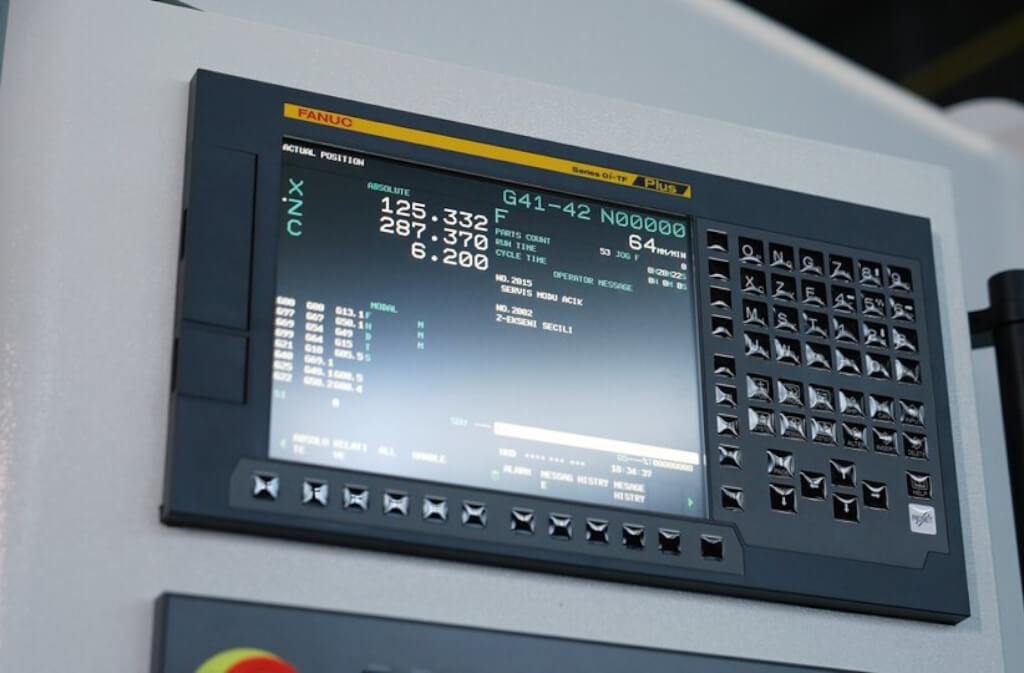

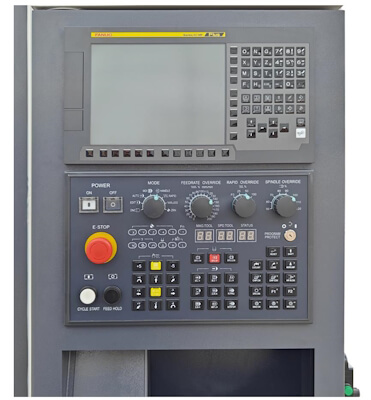

Фрезерный станок MILLMASTER VMM-1050 F4 оснащен системой ЧПУ FANUC Oi-F (4 оси). Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

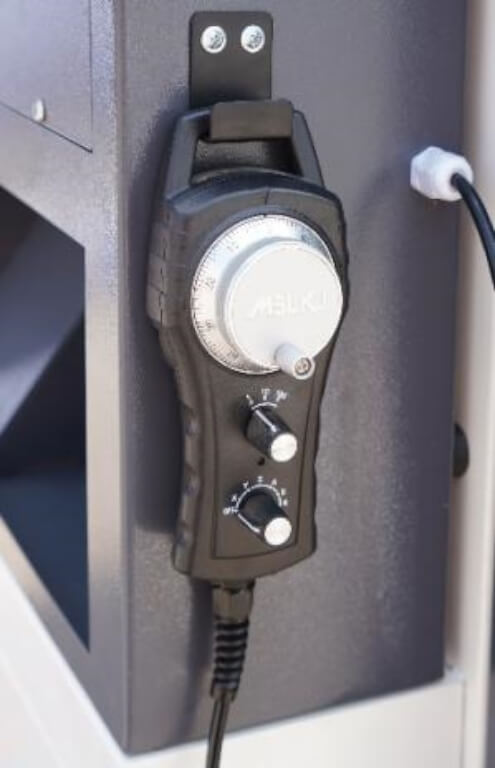

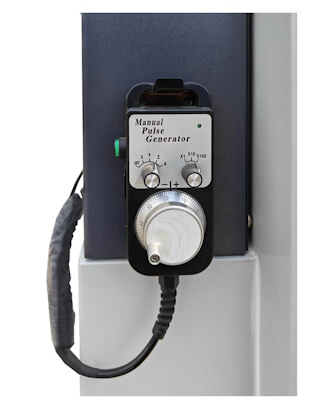

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.

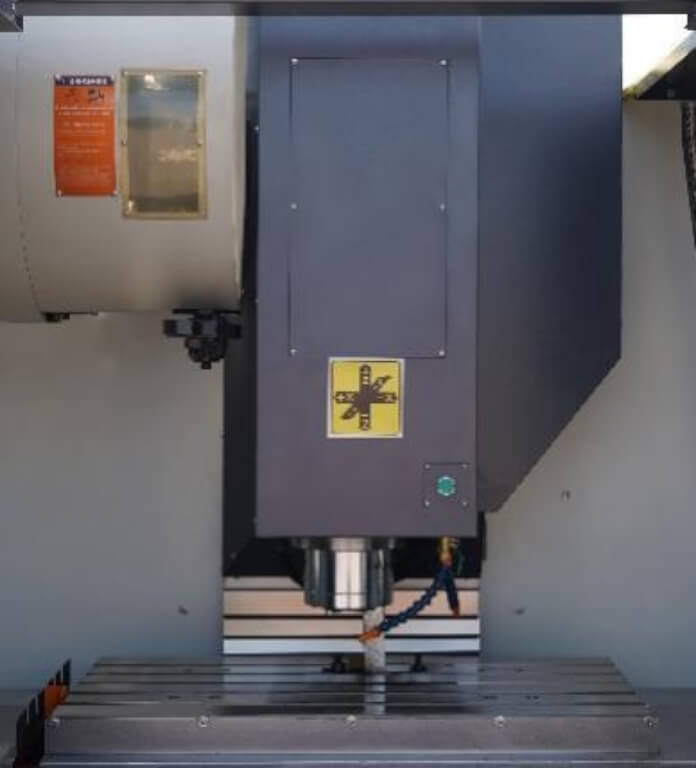

Фрезерный станок MILLMASTER VMM-1050 F4 оснащен высокоскоростным шпинделем, развивающим скорость вращения до 8000 об/мин.

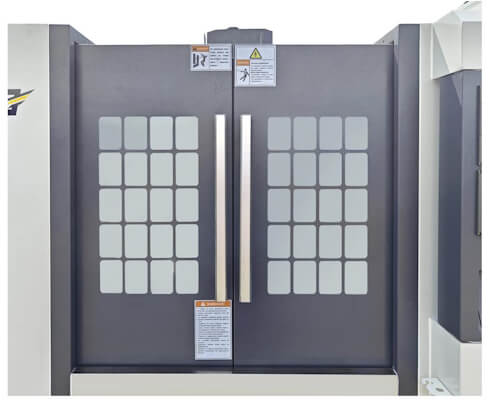

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

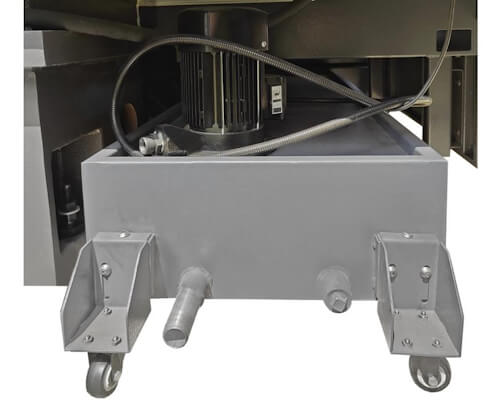

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,45 кВт и резервуар, которые располагаются под станком.

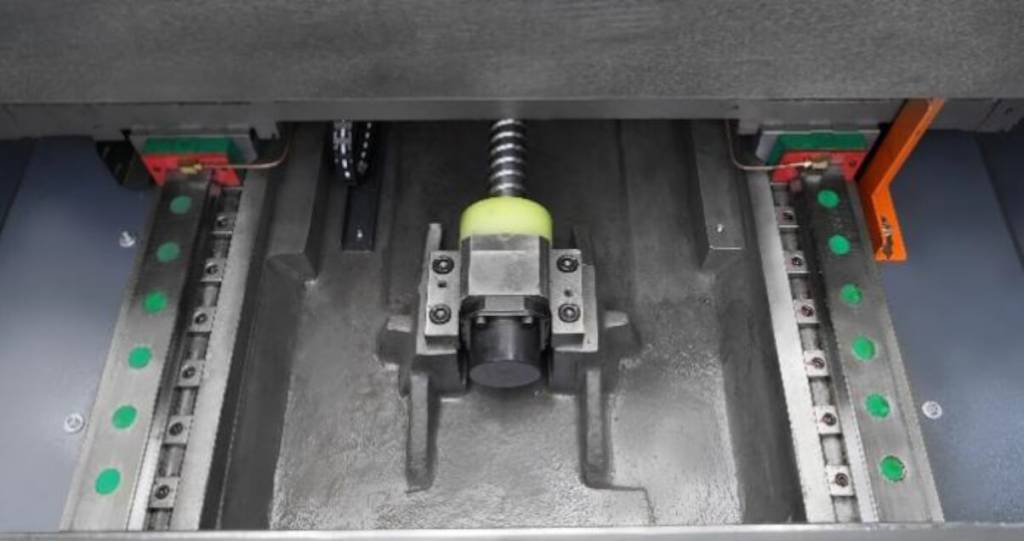

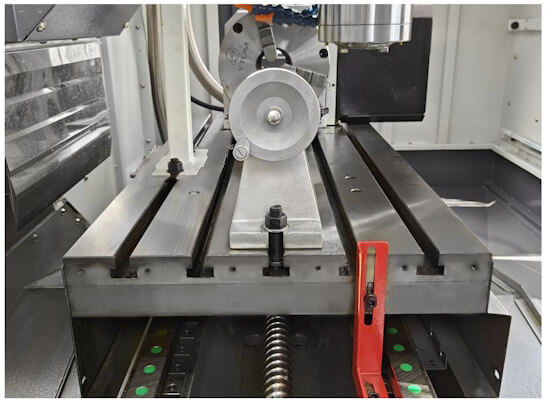

Размер рабочего стола составляет 1000×500 мм, который оснащен Т-пазами размером 5×18 мм. Линейные направляющие стола и ШВП защищены металлическими направляющими.

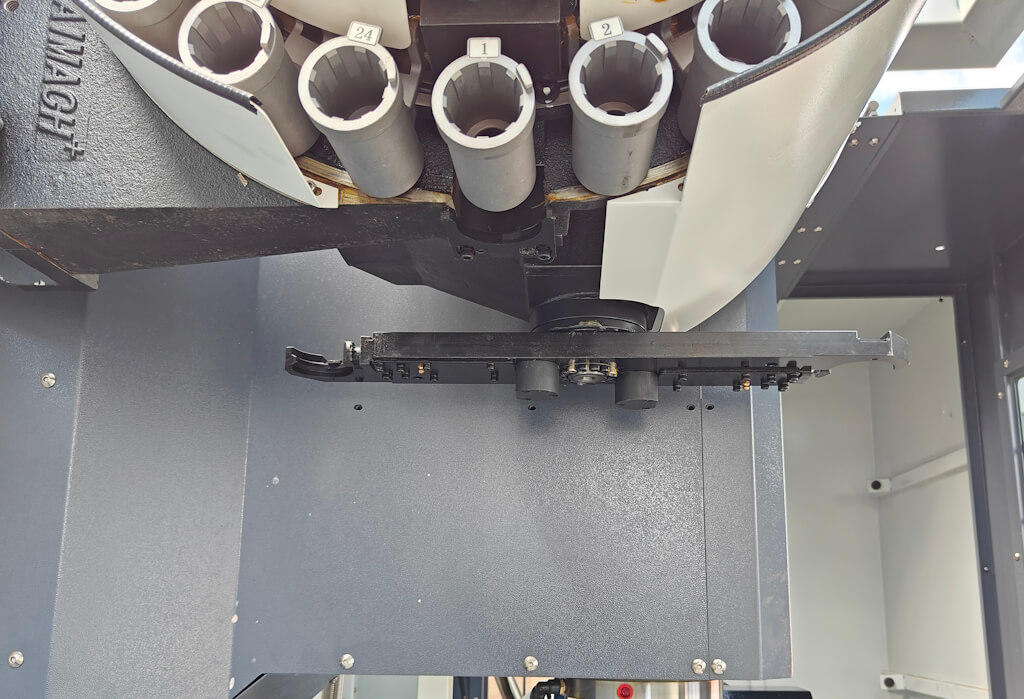

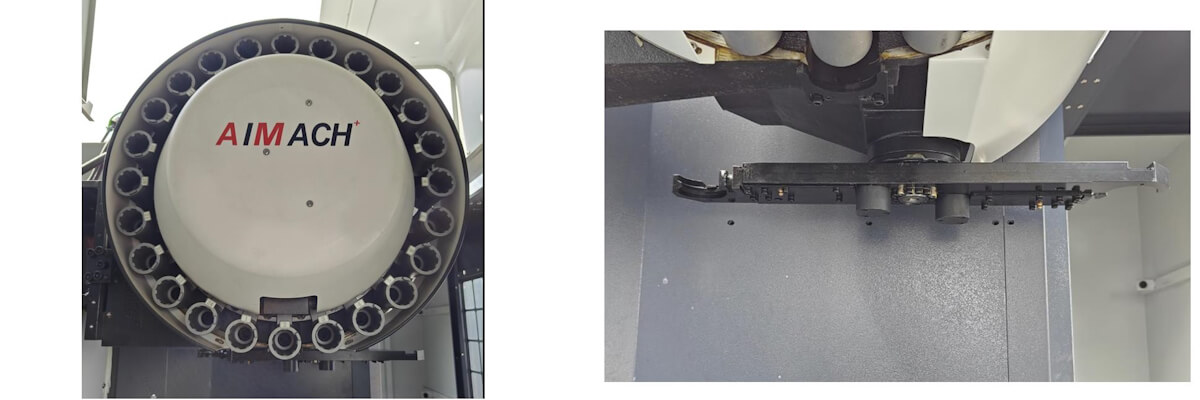

Фрезерный станок оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

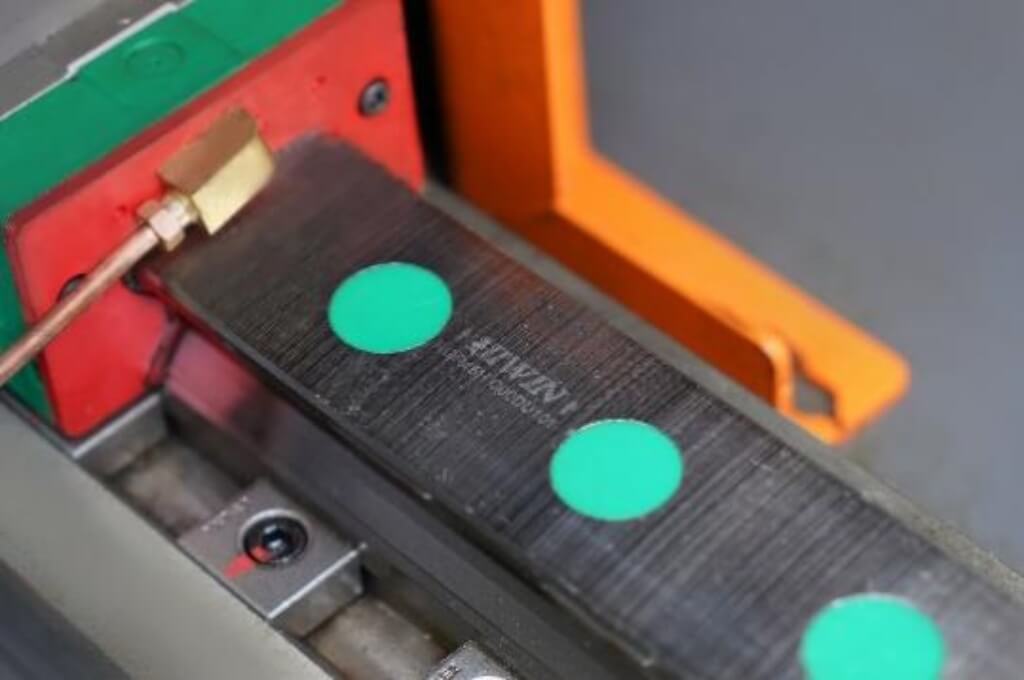

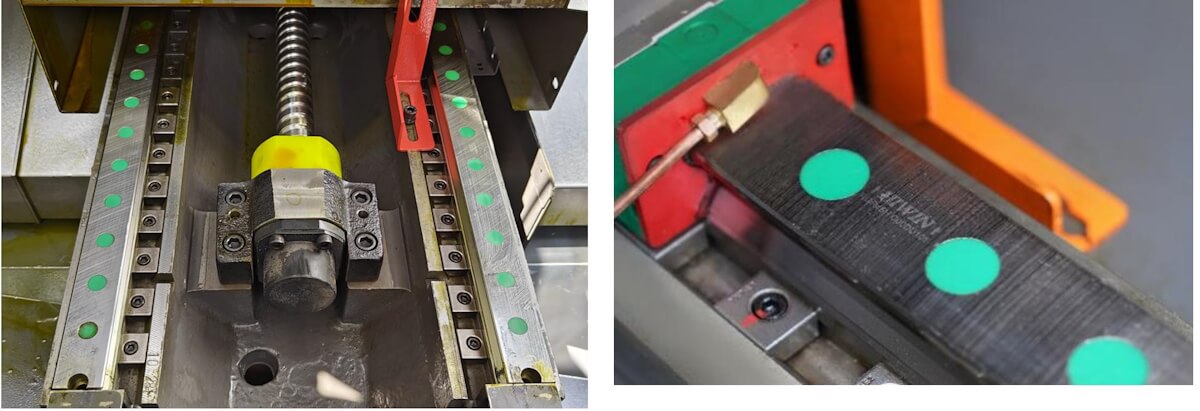

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.

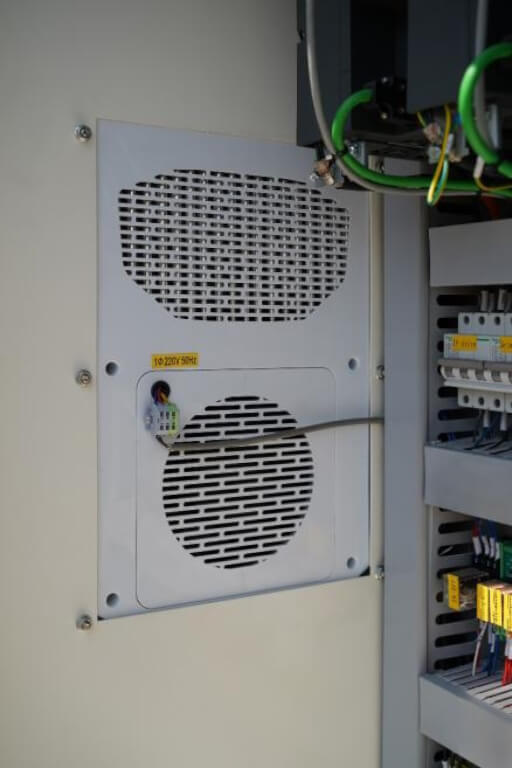

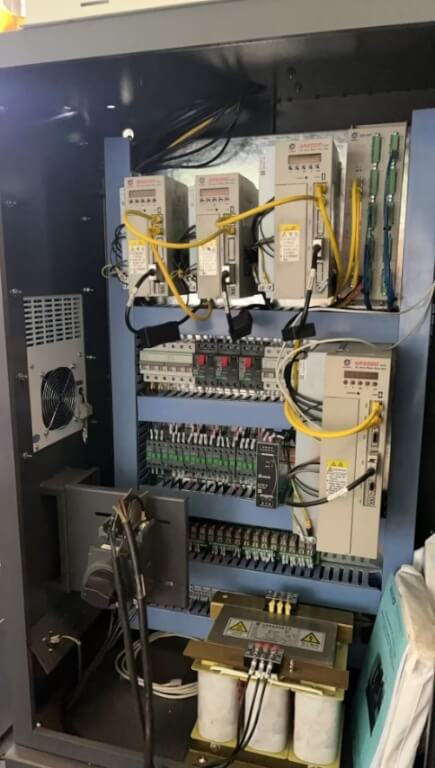

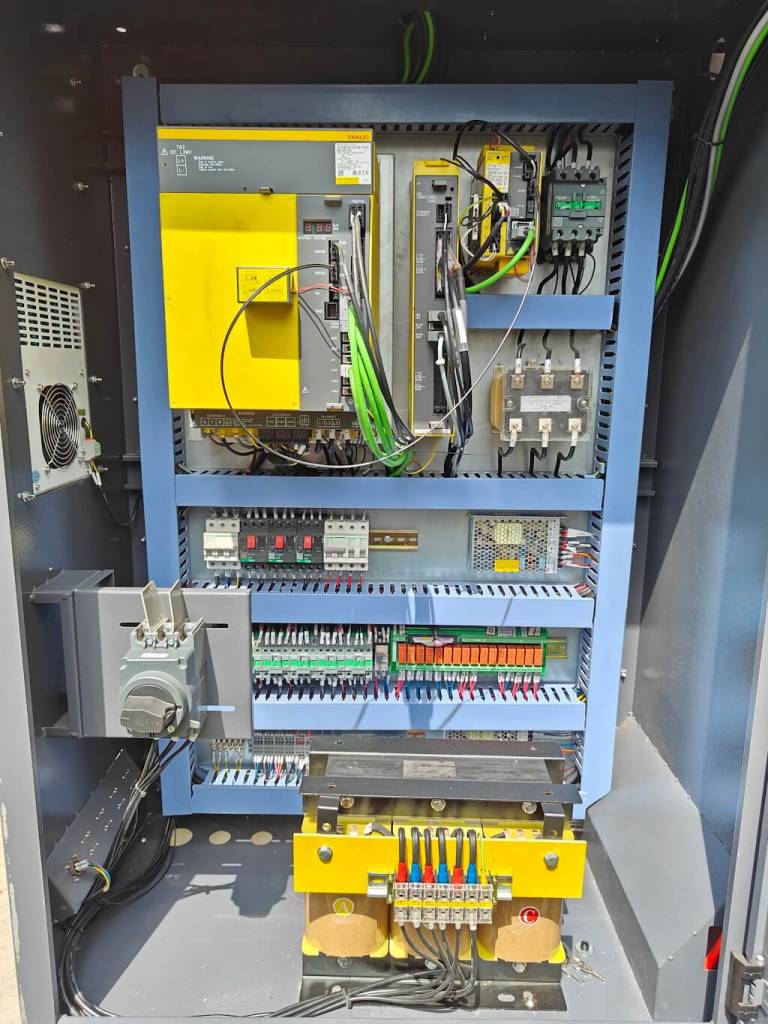

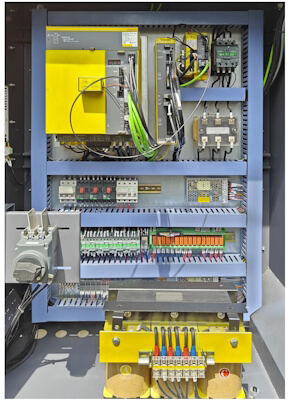

Внутри электрошкафа расположены сервоприводы и электрокомпоненты от всемирно известного бренда Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

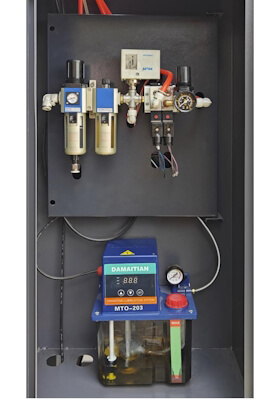

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

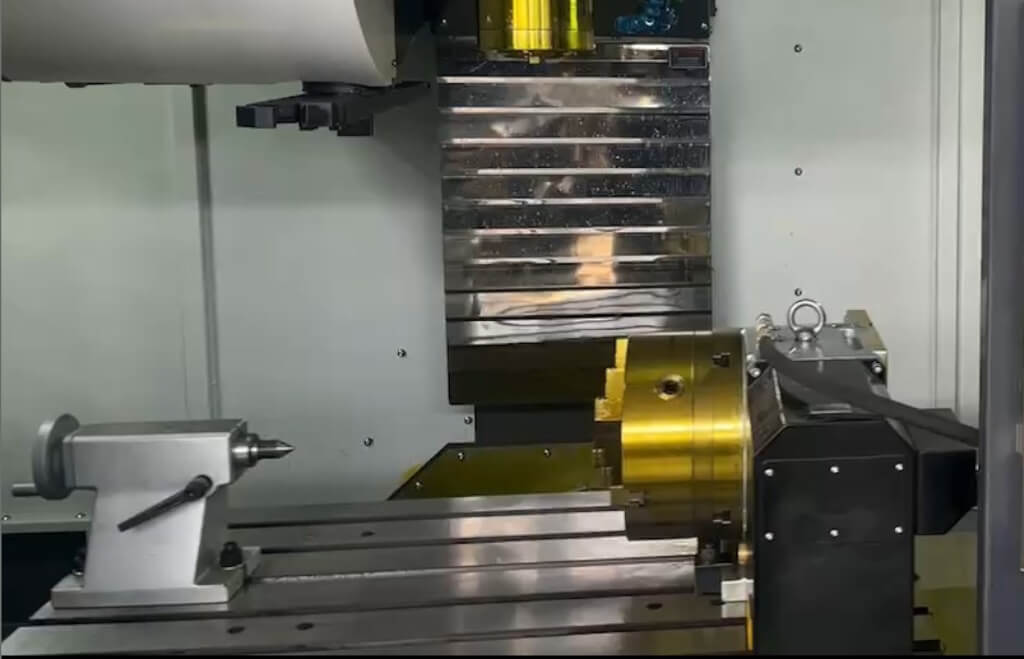

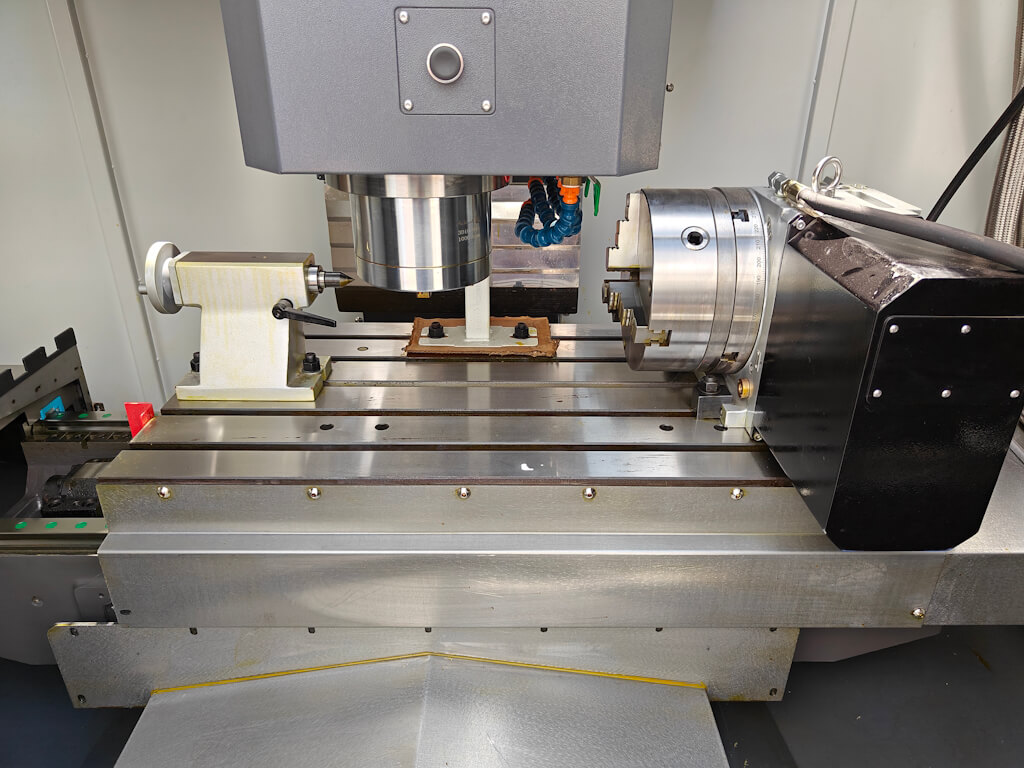

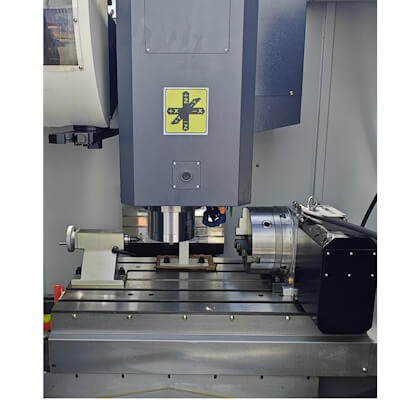

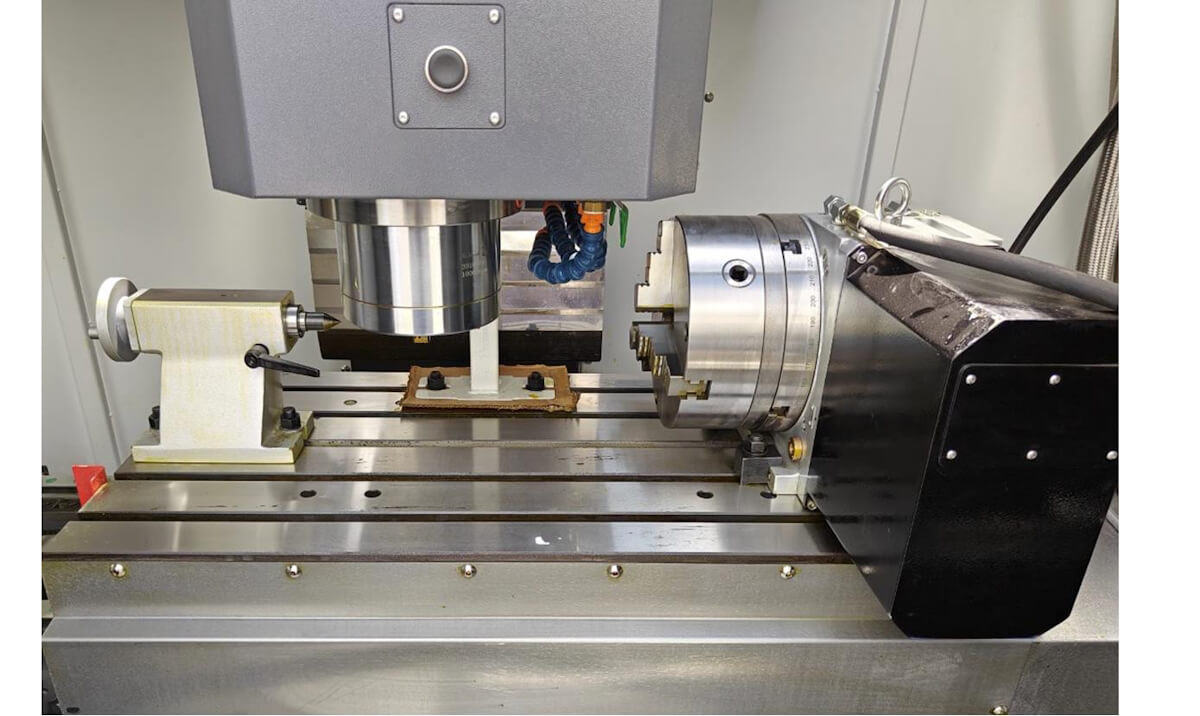

Фрезерный станок MILLMASTER VMM-1050 F4 оснащен поворотным столом (4 ось), что позволяет производить обработку сложных деталей с меньшим количеством манипуляций. Поворотный стол оборудован 3-х кулачковым патроном диаметром 255 мм, также в комплект входит ручная задняя бабка.

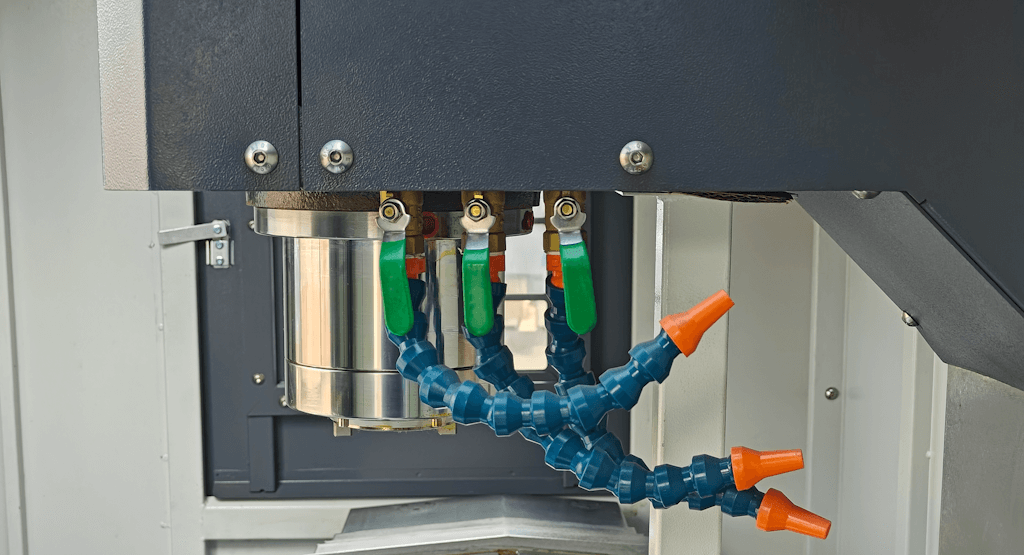

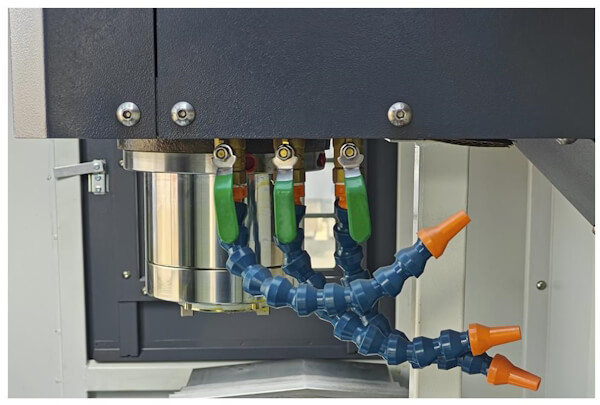

Гибкие патрубки обеспечивают подачу СОЖ в зону обработки.

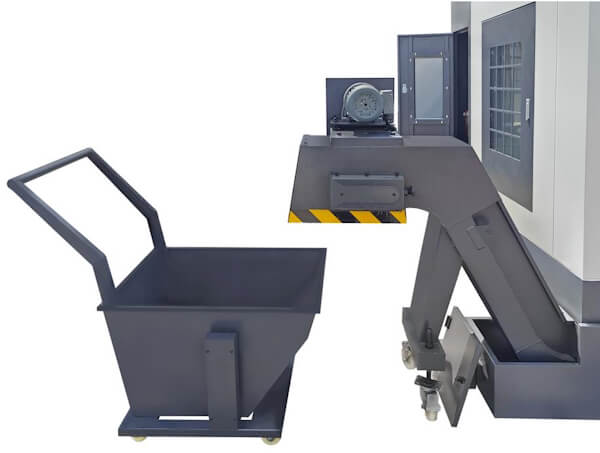

Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

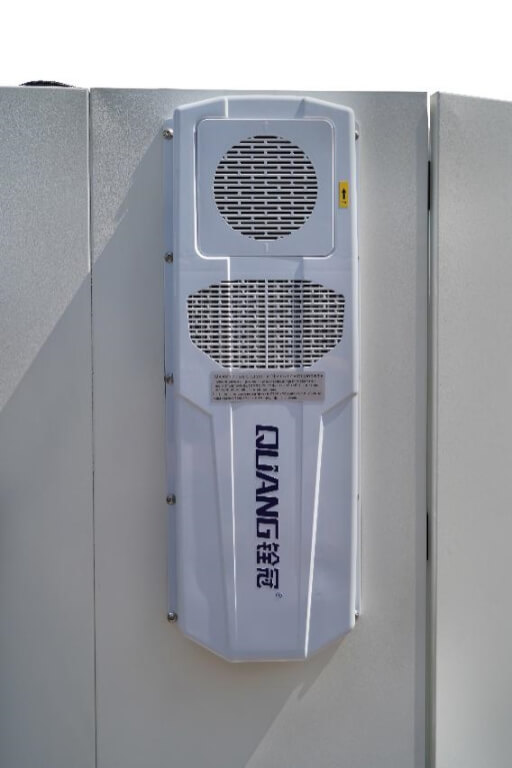

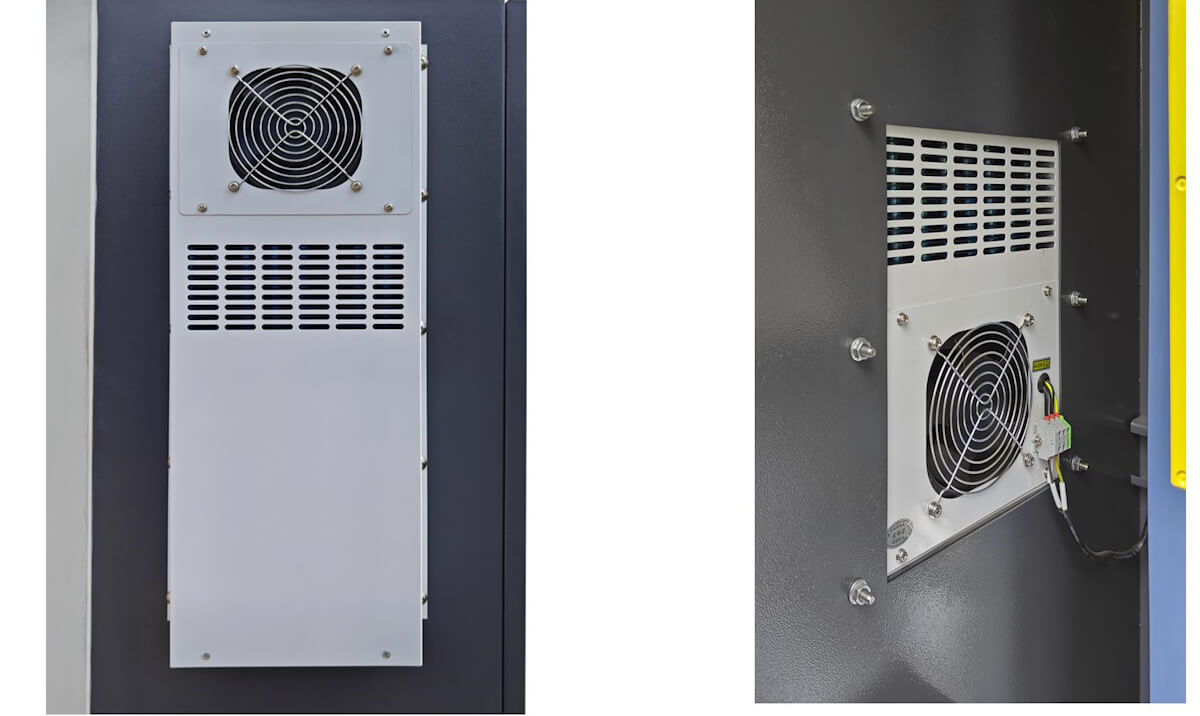

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.
В стандартную комплектацию станка входят:
- ЧПУ FANUC Oi-F;
- Главный двигатель и сервопривода бренда FANUC;
- Шпиндель бренда OKADA / AIMACH (Тайвань);
- Поворотный стол с патроном 255 мм (4 ось) с задней бабкой;
- Интерфейс USB;
- Линейные направляющие HIWIN / PMI (Тайвань);
- ШВП бренда HIWIN / PMI (Тайвань);
- Система охлаждения электрошкафа;
- Лампа освещения;
- Централизованная система автоматической смазки;
- Система подачи СОЖ;
- Телескопическая защита направляющих перемещения рабочего стола;
- Цепной конвейер для стружки;
- Инструкция по эксплуатации.
Технические характеристики воздушного компрессора:
- Рабочее давление: 8 бар;
- Производительность: 120 л/мин;
- Мощность электродвигателя: 1,8 кВт;
- Напряжение питания: 380 В;
- Обороты двигателя: 1420 об/мин;
- Емкость ресивера: 70 л.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Даниил 20.09.2025 в 18:55Какая точность позиционирования на станке?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Точность позиционирования составляет ±0,005 мм -
Андрей 22.09.2025 в 14:16Какие размеры у станка?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Габариты обрабатывающего центра составляют 2610×2120×2460 мм.
