Ручные вальцы
-
Ручной вальцовочный станок ISITAN R 1050x46
- Рабочая зона, мм: 1050
- Толщина металла, мм: 0.8
В наличииЦена: 174 930 ₽ -

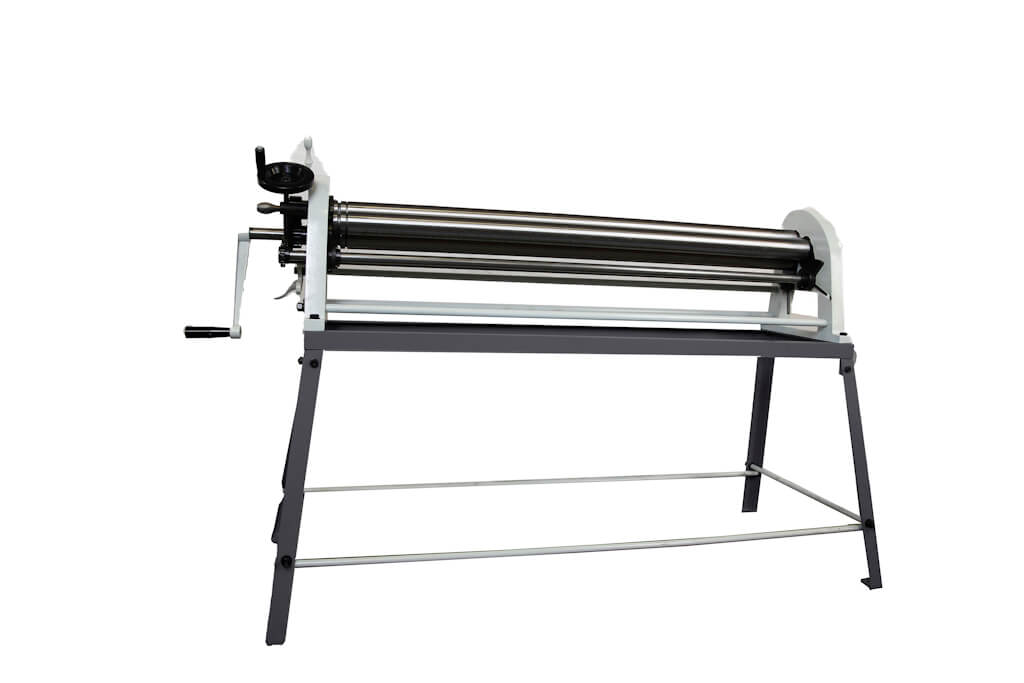

Ручной вальцовочный станок Metal Master MSR 1215
- Рабочая зона, мм: 1250
- Толщина металла, мм: 1.5
В наличииЦена: 166 584 ₽ 183 304 -
Ручной вальцовочный станок ISITAN R 1270x56
- Рабочая зона, мм: 1270
- Толщина металла, мм: 0.8
В наличииЦена: 249 900 ₽ -
Ручной вальцовочный станок ISITAN R 1270x68
- Рабочая зона, мм: 1270
- Толщина металла, мм: 1.2
В наличииЦена: 279 990 ₽ -
Ручной вальцовочный станок ISITAN R 1270x75
- Рабочая зона, мм: 1270
- Толщина металла, мм: 1.5
В наличииЦена: 319 974 ₽ -
Вальцы Metalmaster MSR 1315
- Рабочая зона, мм: 1300
- Толщина металла, мм: 1.5
В наличииЦена: 145 816 ₽ 160 424 -
Ручной вальцовочный станок (без стойки) ISITAN TS 1300x75
- Рабочая зона, мм: 1300
- Толщина металла, мм: 1.5
В наличииЦена: 179 418 ₽ -
Ручной вальцовочный станок (без стойки) ISITAN R 1270x56
- Рабочая зона, мм: 1270
- Толщина металла, мм: 0.8
Цена: 189 924 ₽ -
Механический универсальный станок серии GBR-1315 Manual
- Рабочая зона, мм: 1320
- Толщина металла, мм: 1.5
Цена: 297 616 ₽ -
Ручные вальцы – незаменимый инструмент для создания широкого спектра изделий. Этот станок позволяет придавать металлическим листам цилиндрическую или коническую форму без использования сложного автоматизированного оборудования. Данная техника особенно востребована в небольших мастерских, ремонтных цехах, при выполнении индивидуальных заказов, где нецелесообразно применение крупногабаритных промышленных станков.
Принцип работы:
- Конструкция вальцов. Три основных валка (изготавливаются из высокопрочных материалов, часто из закалённой стали): два нижних приводных и один верхний регулируемый. Нижние валки обычно имеют фиксированное положение. Верхний может перемещаться вертикально для регулировки радиуса изгиба.
- Механизм привода. Ручной привод осуществляется с помощью рукоятки или маховика. Вращение передается на нижние валки через систему шестерён или цепную передачу.
- Процесс вальцовки. Установка листа металла. Оператор вращает рукоятку. Заготовка протягивается через вальцы, подвергаясь пластической деформации. Верхний валок оказывает давление на лист, определяя степень изгиба.
- Регулировка радиуса изгиба. Положение верхнего валка регулируется с помощью винтового механизма. Опускание уменьшает радиус изгиба, поднятие, соответственно, увеличивает. Точная настройка позволяет добиться требуемой кривизны изделия.
- Особенности обработки. Для получения равномерного изгиба материал пропускают через вальцы несколько раз. Постепенное увеличение давления верхнего валка позволяет избежать деформации и складок. Для создания конических форм используется специальная техника подачи листа под углом.
Оборудование позволяет создавать: небольшие трубы для водостоков и вентиляции, цилиндрические обечайки для резервуаров, декоративные элементы для архитектурных изделий.
Конструктивные особенности
- Валки изготавливаются из высококачественной стали с последующей закалкой и шлифовкой. Точная обработка поверхности позволяет обеспечить равномерное распределение нагрузки, предотвратить появление бочкообразности.
- Используется система регулировочных винтов с мелкой резьбой и контргайками для точной настройки.
- Применяется винтовой механизм с трапецеидальной резьбой для плавного изменения усилия прижима верхнего валка. Шаг резьбы обеспечивает точность регулировки до 0,1 мм, что позволяет избежать заломов и недостаточной деформации.
- Поверхность валков может быть хромирована или азотирована для снижения коэффициента трения до 0,15-0,2. Это особенно важно при работе с заготовками, имеющими лакокрасочное или полимерное покрытие.
- Для фиксации оборудования используются анкерные болты с метрической резьбой M12 или M16, в зависимости от размера и веса станка. Между опорной плитой и бетонным основанием устанавливаются регулировочные прокладки толщиной 0,5-2 мм для выставления уровня.
- Антискользящее покрытие рукояток. Применяется двухкомпонентное полиуретановое покрытие с добавлением абразивных частиц. Покрытие наносится методом горячего напыления для обеспечения прочного сцепления с металлической основой рукоятки.
- Защита валков от коррозии. Финишная обработка включает пассивацию хромового покрытия для формирования защитной оксидной плёнки.
- Быстросъёмное соединение верхнего вала. Предусмотрена система быстрой разгрузки пружин прижима для облегчения снятия.
Перед тем как купить ручные вальцы следует учитывать определённые параметры:
- Определите максимальную толщину листового материала, с которым вы планируете работать.
- Учтите максимальную ширину листа, который вы будете вальцевать.
- Определите наименьший диаметр изделия, который вам нужно получить. Это повлияет на выбор диаметра валков.
- С какими металлами вы будете работать (сталь, алюминий, нержавейка и т.д.)
- Бюджет. Какую сумму, вы готовы инвестировать в оборудование, учитывая соотношение цены и качества.
