| Модель | HCJ3280 |
|---|---|
| Максимальная толщина листа, мм | 8 |
| Максимальная длина листа, мм | 3200 |
| Угол наклона лезвия | 1,5° |
| Скорость работы, рез/мин | 12-18 |
| Ограничитель глубины подачи листа, мм | 600 |
| Мощность двигателя, кВт | 11 |
| Габариты в упаковке (ДхШхВ), мм | 3950x1850x1950 |
| Вес, кг | 6700/6500 |

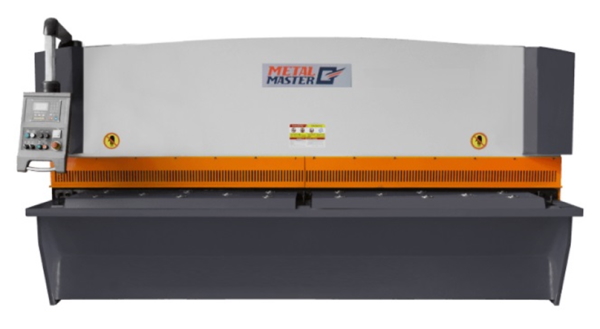

Описание станка Ножницы гильотинные гидравлические Metal Master серии HCJ 3280
- Гильотина Metal Master HCJ 3280 применяется при резке листов металла. Гидравлическая система и закаленные ножи станка обеспечивают быструю и качественную резку. Гильотина Metal Master HCJ 3280 отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности оборудования. Ножницы для резки можно использовать в различных комплектациях с разнообразными приспособлениями в зависимости от типа производства.
- Жесткость конструкции гильотины обеспечивается прочной, сварной рамой.
- Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить резку листового металла с высокой скоростью и точностью.
- Станок оснащен контроллером Estun E21. Управление по оси X осуществляется программно контроллером, либо в ручном режиме, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственное управление приводом по осям производится частотным преобразователем.
Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения резки заготовок изделий с высокой точностью.Широкий спектр функциональных характеристик
Большой набор размеров и функций позволяет выполнить практически любые требования производства.Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить работу с высокой скоростью.Надежность и износостойкость
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения. В станках серии HCJ используется электрооборудование Siemens и Schneider.Точность и простота настройки на работу с необходимой толщиной листа
Манометр и механизм регулировки зазора позволяют быстро настроить машину для работы с необходимой толщиной листа.Простота в использовании
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на столе. Теневая линия резания позволяет работать «по разметке».Безопасность
Наличие защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.- ЧПУ E21 (Estun)
- Экраны заднего упора
- Защита зоны резания с откидной секцией
- Оптические датчики защиты зоны заднего упора
- Гидравлическая арматура Bosch – Rexroth
- Шариков винтовые пары Hiwin
- Выносная панель управления
- Ручная настойка зазора между верхним и нижним ножом

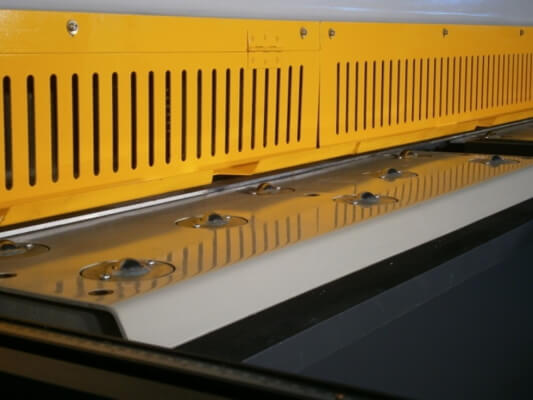

- Теневая линия резания

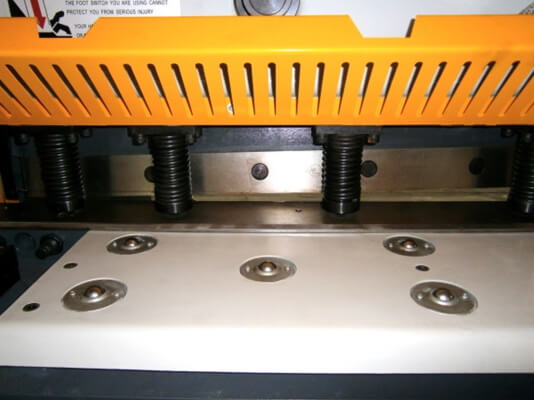

- Передние столы с шариковыми опорами
- Три кронштейна передней поддержки длиной 600мм
- Электрические компоненты Siemens и Schneider
- Электромеханический задний упор
- Точность позиционирования заднего упора +/- 0,1 мм
- Выносная педаль управления
- Ящик ЗИП
- Инструкция
- Увеличенный до 800мм ход заднего упора
- Контроллер E200S
- Система подогрева масла
- Пневматическая поддержка тонкого листа
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИЛЬОТИНЫ | |
|---|---|
| Контроллер | E21 (Estun) |
| Привод ограничителя подачи | Мотор-редуктор с асинхронным э/д +энкодер |
| Клапаны | Bosch-Rexroth |
| Электрика | Siemens и Schneider |
| Масляный насос | Шестеренный |
| Инструмент | Верхний нож с двумя режущими кромками и нижний нож с четырьмя режущими кромками |
| Оснащение заднего упора | Поперечная балка с подъемным механизмом в заднем положении для возможности работы без ограничения по глубине |
| Зазор между ножами | Ручная регулировка |
| Прижим заготовки | Гидравлический |
| Педаль управления | Выносная, с кнопкой аварийного останова |
ОСОБЕННОСТИ СТАНКА
Сварная станина станка, прошедшая процесс снятия напряжения

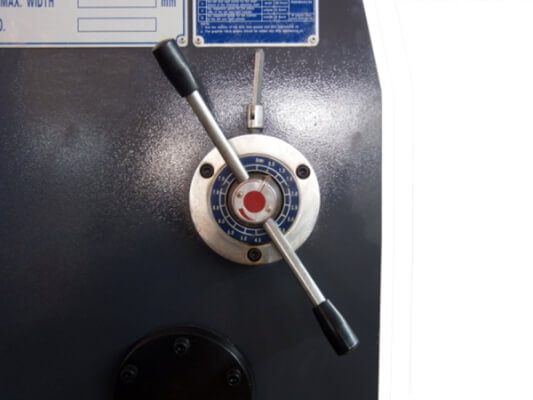

Механизм установки зазора между ножами позволяет оперативно установить требуемый зазор для получения оптимальных режимов резания

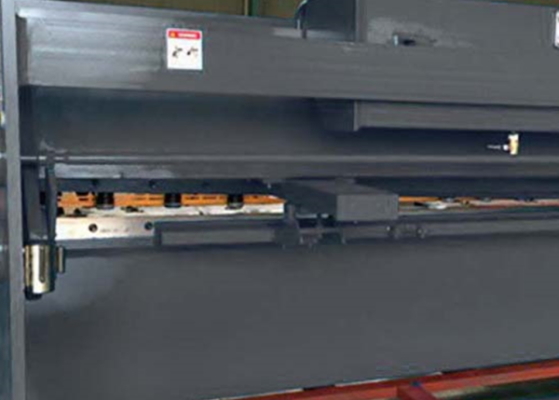

Защита зоны резания обеспечивает защиту от несанкционированного доступа людей в опасную зону

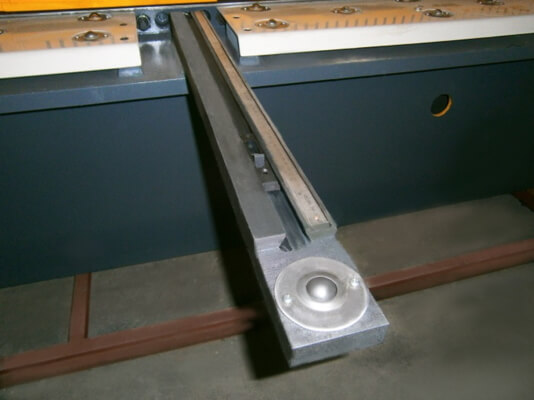

Кронштейны передней поддержки листа с «T» пазами и перекидными упорами служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе машины
Гидравлический прижим заготовки надежная фиксация заготовки

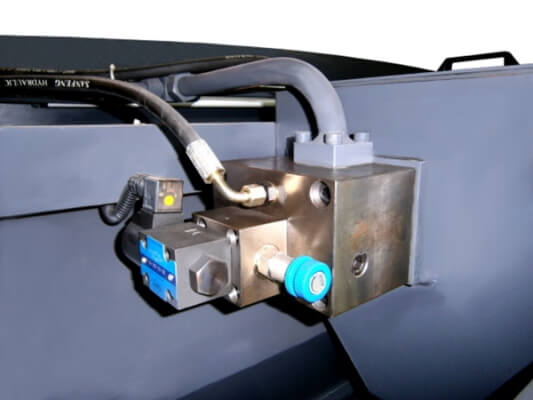

Гидравлическая система Bosch-Rexroth надежная и высокопроизводительная система

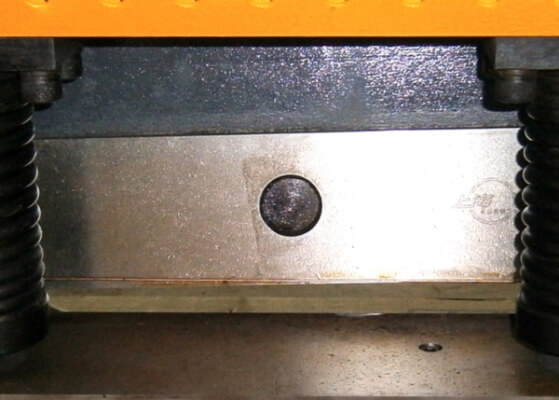

Верхний нож с двумя режущими кромками и нижний нож с четырьмя режущими кромками обеспечивают точный и качественный рез. Имеют четыре режущие кромки, что позволяет использовать ножи продолжительное время без заточки

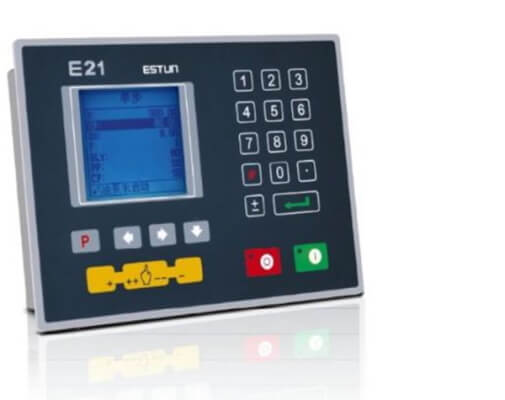

ЧПУ E21 (Estun) интуитивно понятная система управления упрощает работу и повышает производительность труда
Станок оснащен поворотной режущей балкой («свим-бим») и азотными возвратными цилиндрами с аккумулятором
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКИХ НОЖНИЦ METAL MASTER HCJ
Стандартная комплектация:
Дополнительные опции:
-
stdClass Object ( [id] => 9123 [object_id] => 5320 [ip] => 178.237.187.100 [name] => Владислав Ермаков [text] => Какая система управления стоит? [answer] => Здравствуйте! На станке используется E21 Estun. [type] => product [date] => 2021-05-18 10:11:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Владислав Ермаков 18.05.2021 в 10:11Какая система управления стоит?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! На станке используется E21 Estun. -
stdClass Object ( [id] => 9122 [object_id] => 5320 [ip] => 178.237.187.100 [name] => Илья Емельянов [text] => Какой тип прижима заготовки? [answer] => Добрый день! Прижим заготовки на данном виде оборудования - гидравлический. [type] => product [date] => 2021-03-15 08:08:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Илья Емельянов 15.03.2021 в 08:08Какой тип прижима заготовки?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Прижим заготовки на данном виде оборудования - гидравлический.
-
Metal Master HCJ 3280 EГильотина Metal Master HCJ 3280 E...
- Рабочая зона, мм: 3200
- Толщина металла, мм: 8
- Мощность двигателя, кВт: 7.5
Цена: 2 526 022 ₽
