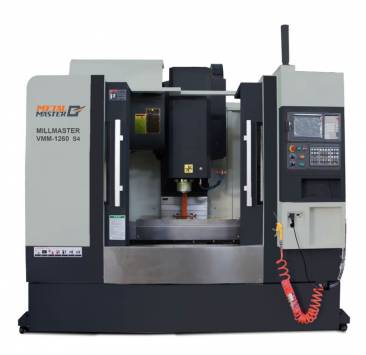

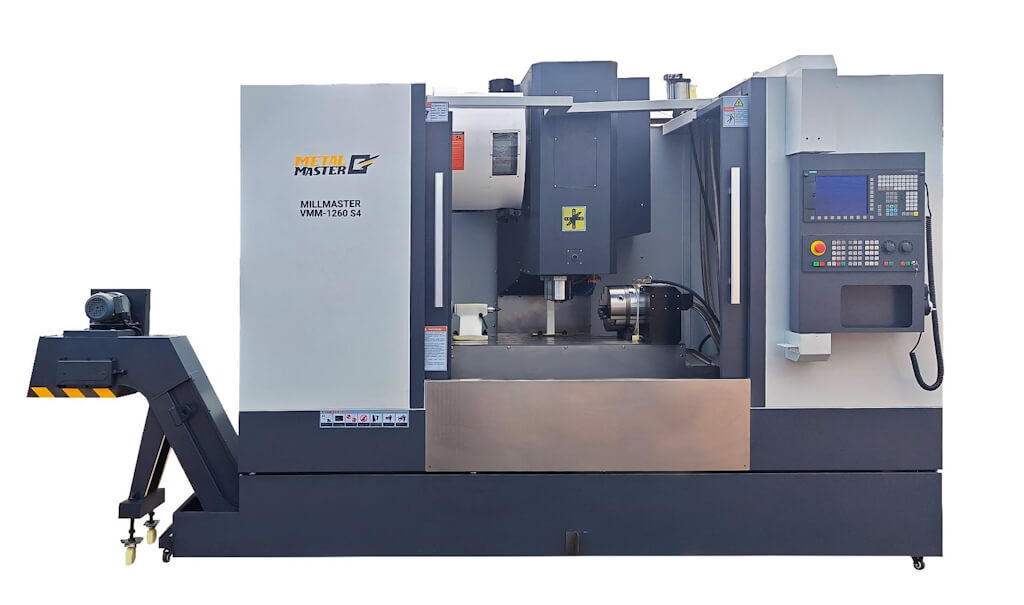

Фрезерный станок с ЧПУ MILLMASTER VMM-1260 S4
Смотреть видео
Фрезерный станок с ЧПУ MILLMASTER VMM-1260 S4
MILLMASTER VMM-1260 S4 – фрезерный станок с ЧПУ предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей. Особенности:
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
| Модель | MILLMASTER VMM-1260 S4 |
|---|---|
| Размер рабочего стола, мм | 1200×600 |
| Т-образный паз, мм | 5×18 |
| Количество осей | 4 |
| Макс. нагрузка на стол, кг | 800 |
| Перемещение по оси Х, мм | 1100 |
| Перемещение по оси Y, мм | 600 |
| Перемещение по оси Z, мм | 600 |
| Конус шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 8000 |
| Расстояние от оси шпинделя до колонны, мм | 650 |
| Расстояние от шпинделя до стола, мм | 150‒750 |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость, мм | 0,003 |
| Количество инструмента | 24 |
| Макс. диаметр инструмента, мм | 130×300 |
| Макс. вес инструмента, кг | 6 |
| Подача по оси Х/Y/Z, м/мин | 10/10/10 |
| Быстрая подача по оси X/Y/Z, м/мин | 24/24/20 |
| Мощность двигателя, кВт | 15/22 |
| Мощность двигателя подачи по оси Z, кВт | 4,7 |
| Мощность системы СОЖ, кВт | 0,45 |
| Система ЧПУ | Siemens 828 (4 оси) |
| Габаритные размеры станка (Д×Ш×В), мм | 3140×2330×2320 |
| Габаритные размеры упаковки (Д×Ш×В), мм | 3400×2380×2350 |
| Масса станка (нетто/брутто), кг | 6600/6800 |
Описание
MILLMASTER VMM-1260 S4 – фрезерный станок с ЧПУ предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Особенности:
- Массивная литая станина из серого чугуна;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 828 (Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- Поворотный стол с патроном 255 мм (4 ось) с задней бабкой;
- ШВП + линейные направляющие по осям бренда HIWIN / PMI (Тайвань);
- Автоматическая централизованная система смазки;
- Высокоскоростной шпиндель бренда OKADA / AIMACH (Тайвань);
- Револьверный магазин на 24 инструмента AIMACH (Тайвань);
- Система охлаждения шпинделя.

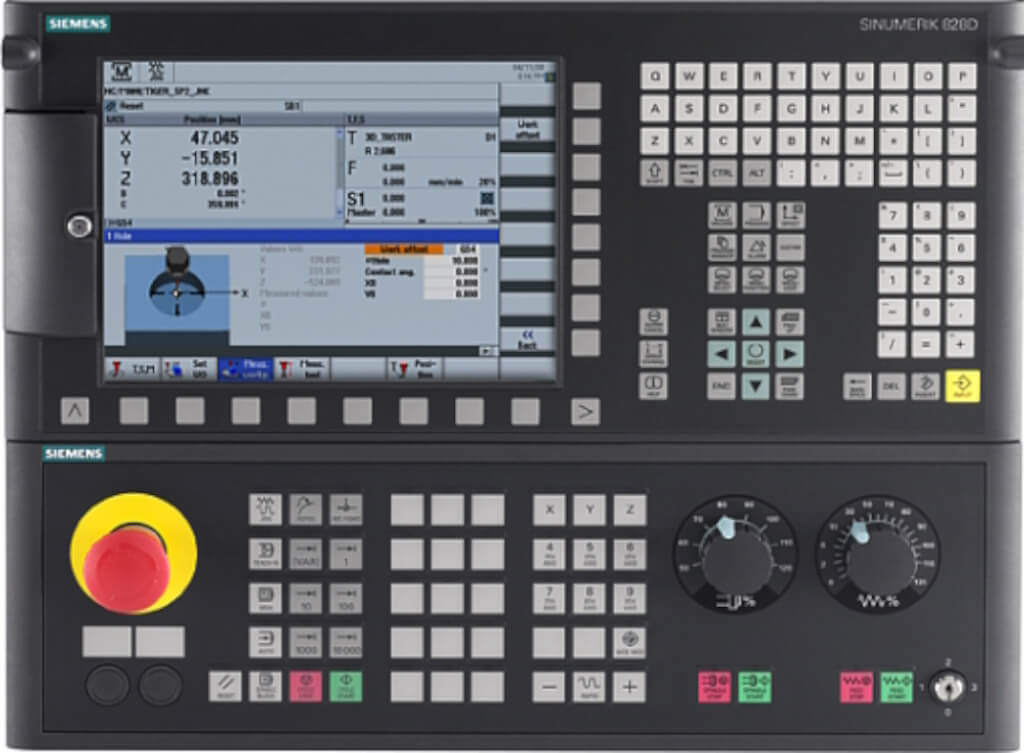

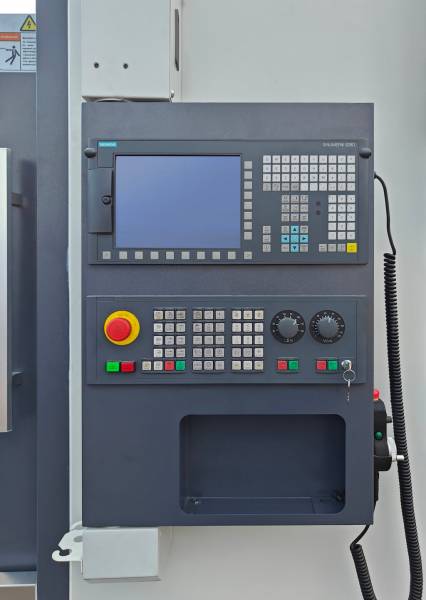

Фрезерный станок с ЧПУ MILLMASTER VMM-1260 S4 оснащен системой ЧПУ SIEMENS 828 (4 оси). Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

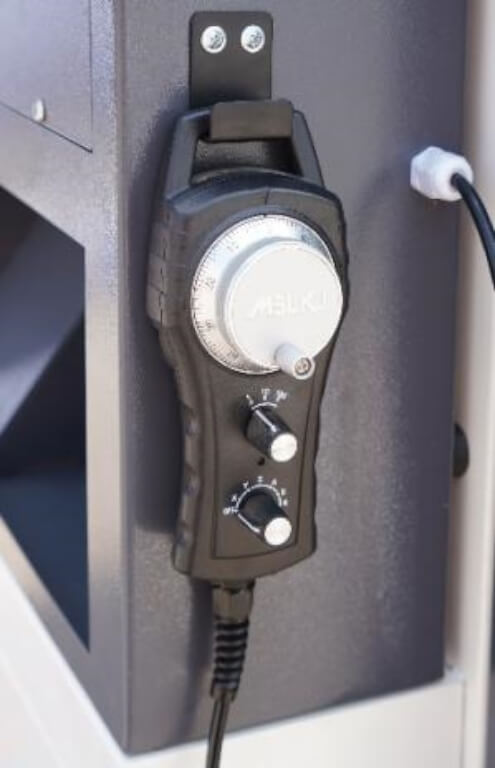

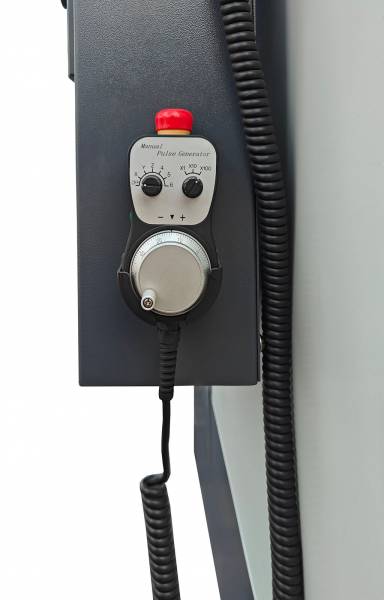

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.
Фрезерный станок MILLMASTER VMM-1260 S4 оснащен высокоскоростным шпинделем, развивающим скорость вращения до 8000 об/мин.

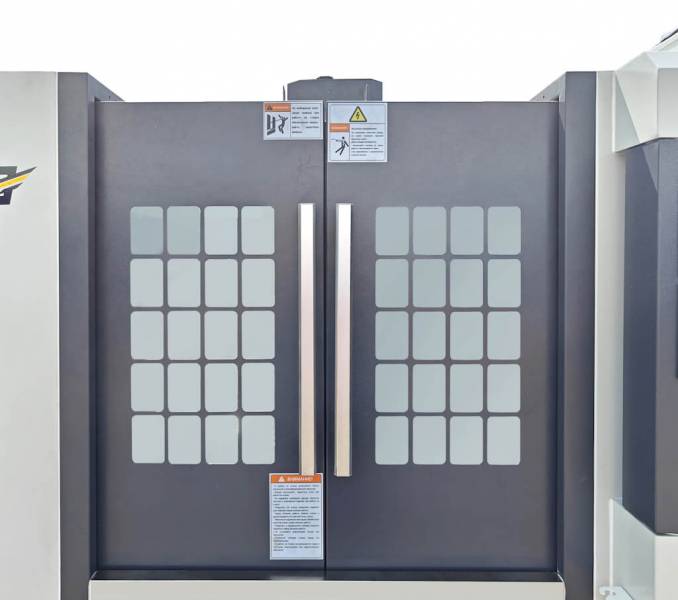

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

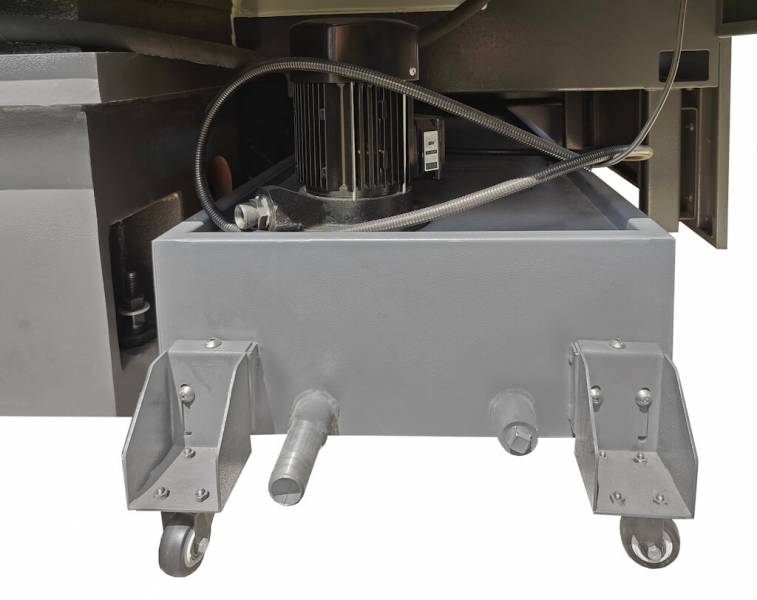

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,45 кВт и резервуар, которые располагаются под станком.

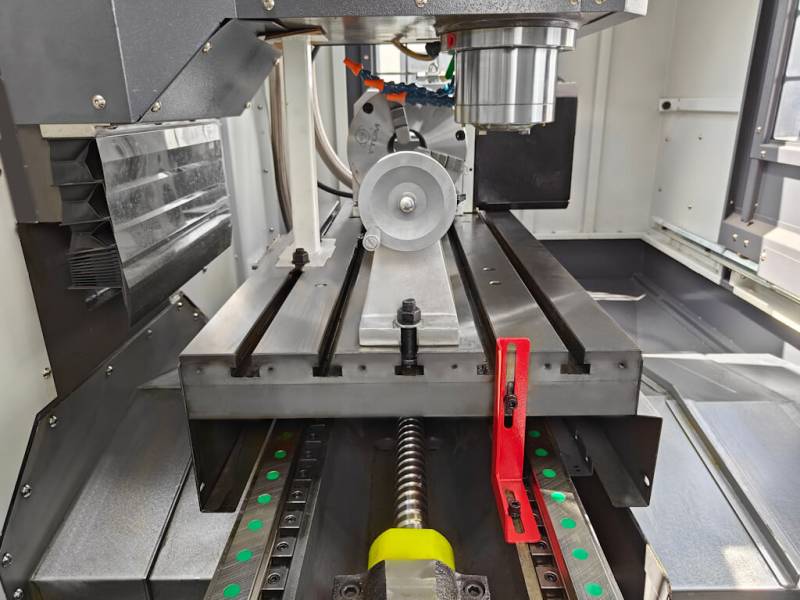

Размер рабочего стола составляет 1200×600 мм, который оснащен Т-пазами размером 5×18 мм. Линейные направляющие стола и ШВП защищены металлическими направляющими.

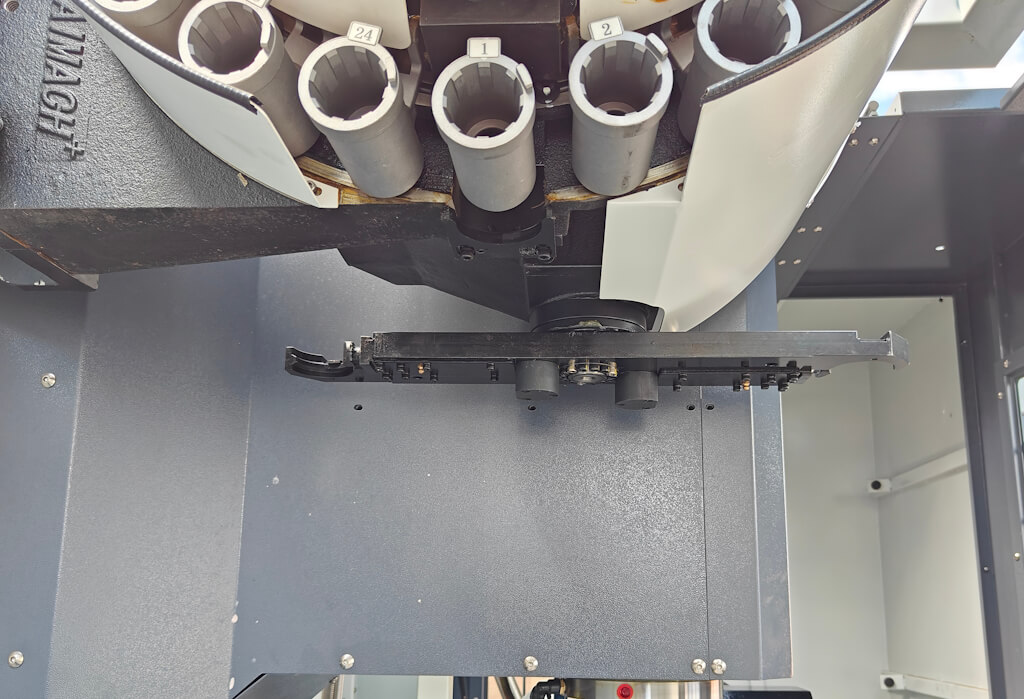

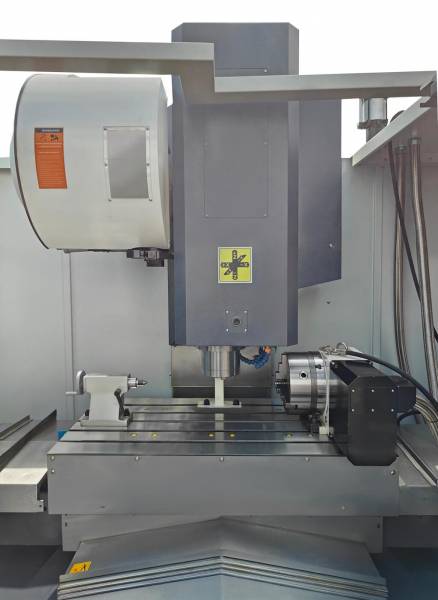

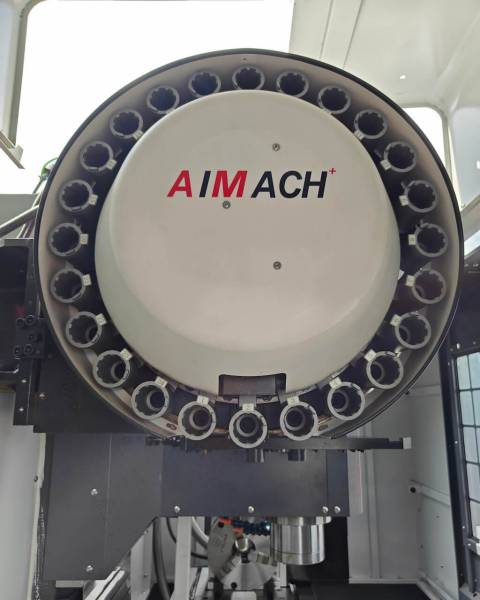

Фрезерный станок оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

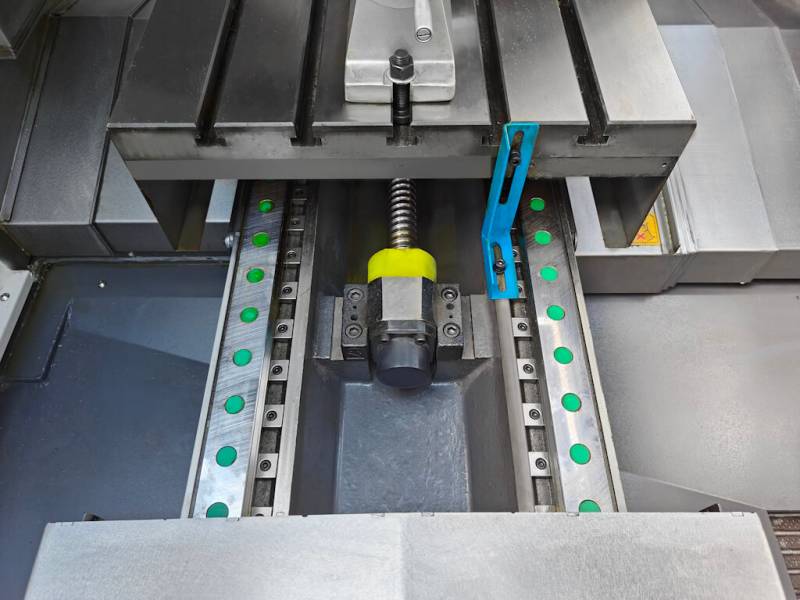

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.

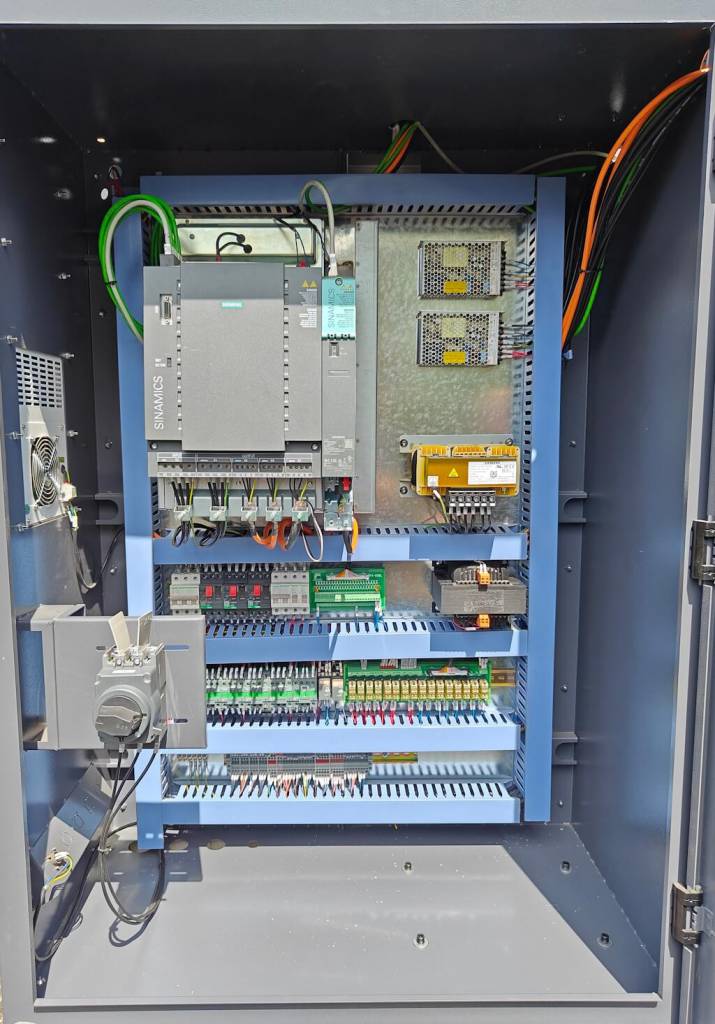

Внутри электрошкафа расположены сервоприводы и электрокомпоненты от всемирно известного бренда Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

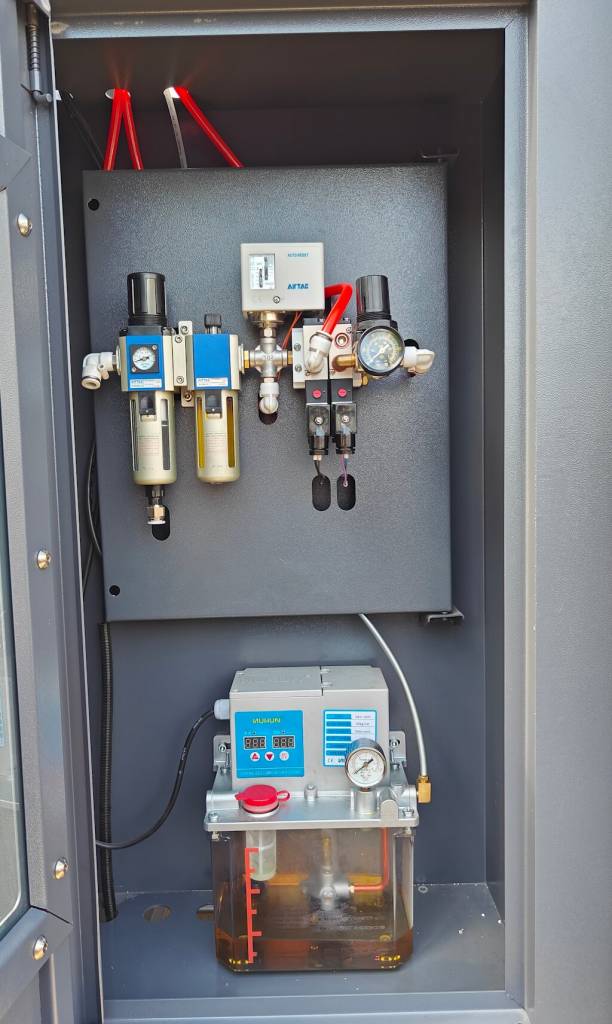

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

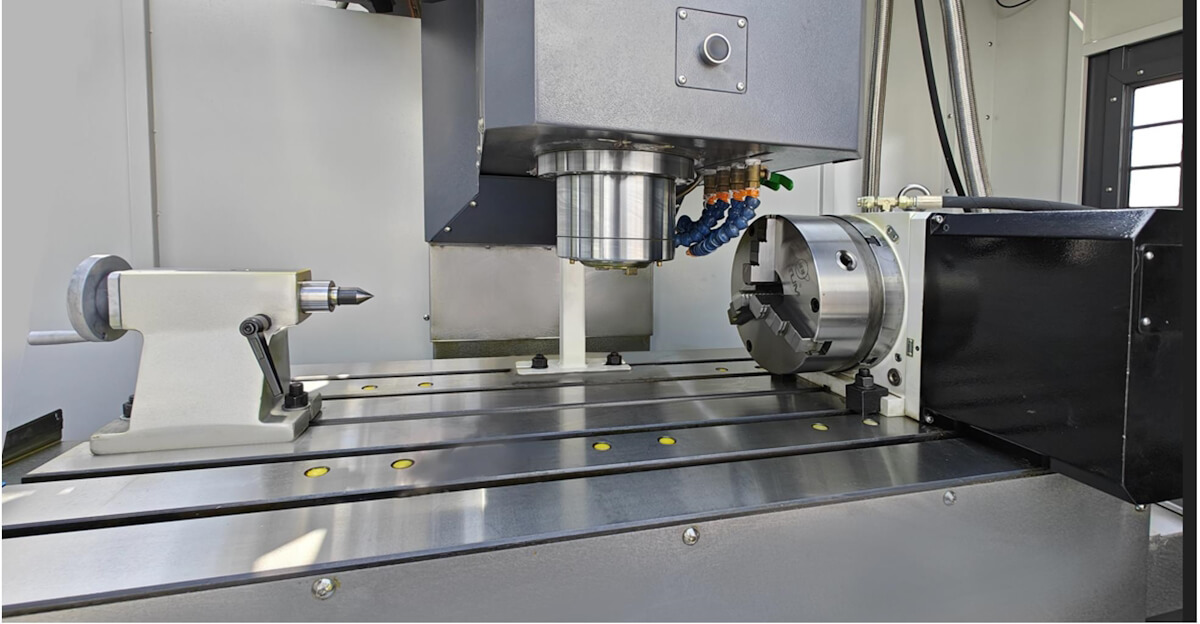

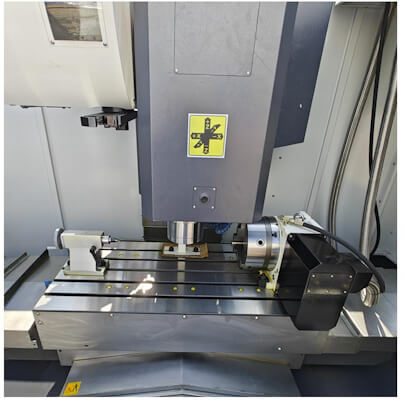

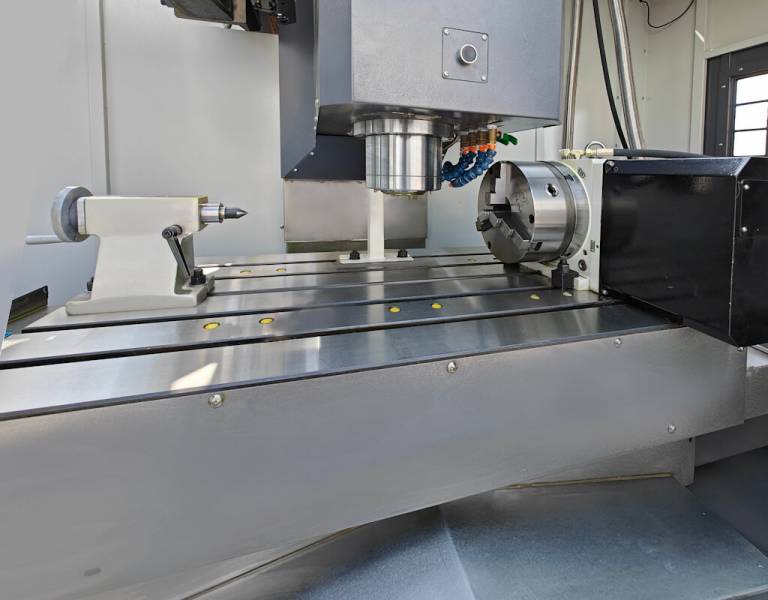

Вертикальный обрабатывающий центр MILLMASTER VMM-1260 S4 оснащен поворотным столом (4 ось), что позволяет производить обработку сложных деталей с меньшим количеством манипуляций. Поворотный стол оборудован 3-х кулачковым патроном диаметром 255 мм, также в комплект входит ручная задняя бабка.

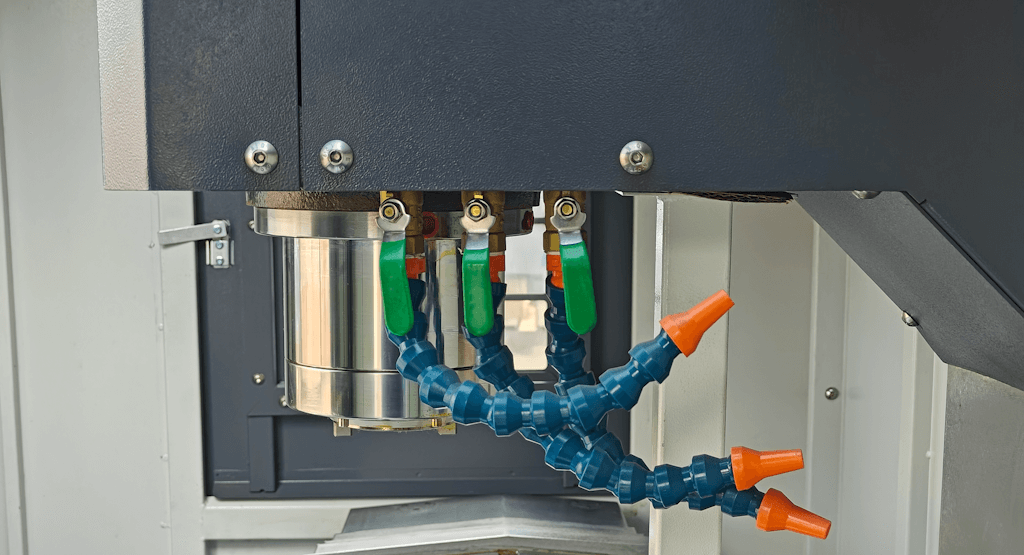

Гибкие патрубки обеспечивают подачу СОЖ в зону обработки.

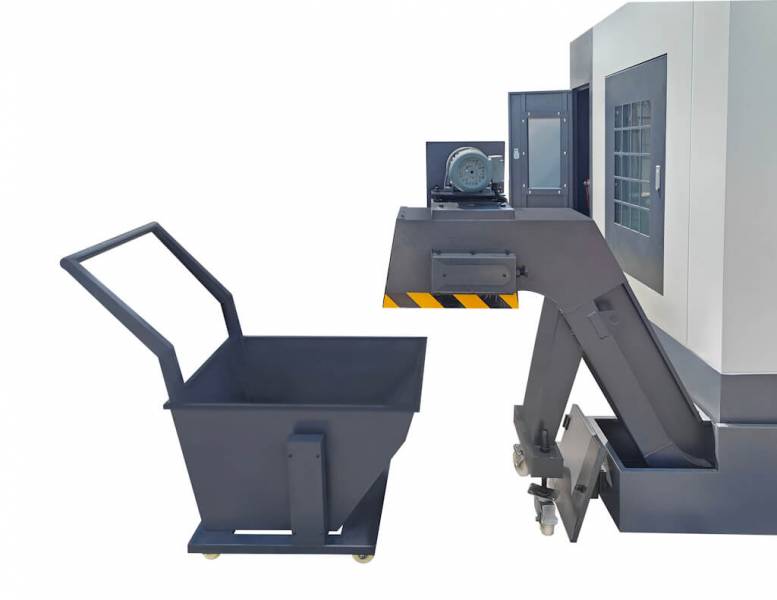

Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

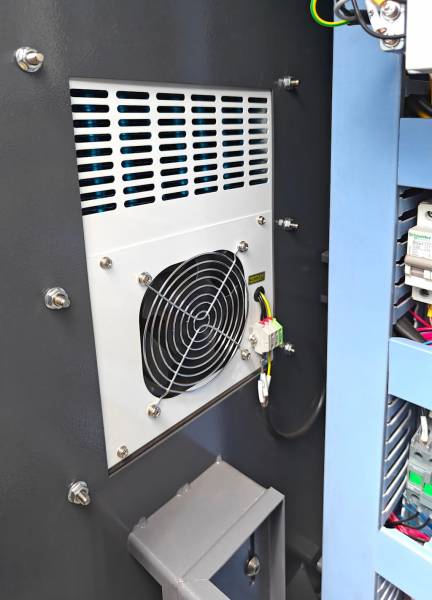

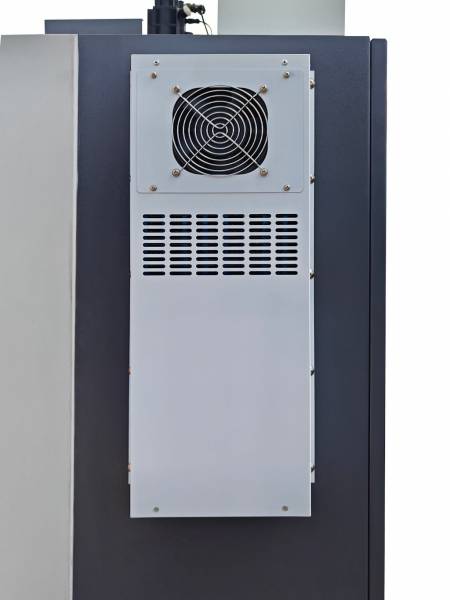

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 828 (Германия);
- Главный двигатель и сервопривода бренда SIEMENS (Германия);
- Шпиндель бренда OKADA / AIMACH (Тайвань);
- Поворотный стол с патроном 255 мм (4 ось) с задней бабкой;
- Интерфейс USB;
- Линейные направляющие HIWIN / PMI (Тайвань);
- ШВП бренда HIWIN / PMI (Тайвань);
- Система охлаждения электрошкафа;
- Лампа освещения;
- Централизованная система автоматической смазки;
- Система подачи СОЖ;
- Телескопическая защита направляющих перемещения рабочего стола;
- Цепной конвейер для стружки;
- Инструкция по эксплуатации.
Технические характеристики воздушного компрессора:
- Рабочее давление: 8 бар;
- Производительность: 120 л/мин;
- Мощность электродвигателя: 1,8 кВт;
- Напряжение питания: 380 В;
- Обороты двигателя: 1420 об/мин;
- Емкость ресивера: 70 л.
Покупают с товаром
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы MILLMASTER VMM-1260 S4 с ЧПУ
Никита Суворов
Никита Суворов
Где применяется такая технология?
Александр Куликов
Технический директор
ООО «МеталМастер»
Приветствую! В изготовлении шестерен, кулачков, винтовых поверхностей, турбинных лопаток и глубоких деталей, где нужна обработка «со всех сторон» за один установ.
Николай Демьянов
Николай Демьянов
Что значит «4-х осевой»?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Кроме осей X, Y, Z, у него есть поворотная 4-я ось (ротационный стол), позволяющая обрабатывать деталь по кругу, как на токарном станке с фрезерованием.
Игорь
Игорь
Какое максимальное расстояние от колонны до шпинделя?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Максимальное расстояние от шпинделя до колонны составляет 640 мм.
Артём Ситцев
Артём Ситцев
Какая мощность двигателя по оси Z?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Мощность двигателя подачи по оси Z составляет 4,7 кВт.
