Станок токарный с ЧПУ METAL MASTER XNC 3250 GM4
- Главная
- Металлорежущие станки
- Токарные станки
- C ЧПУ
- Metal Master XNC 3250 GM4
Смотреть видео
Станок токарный с ЧПУ METAL MASTER XNC 3250 GM4

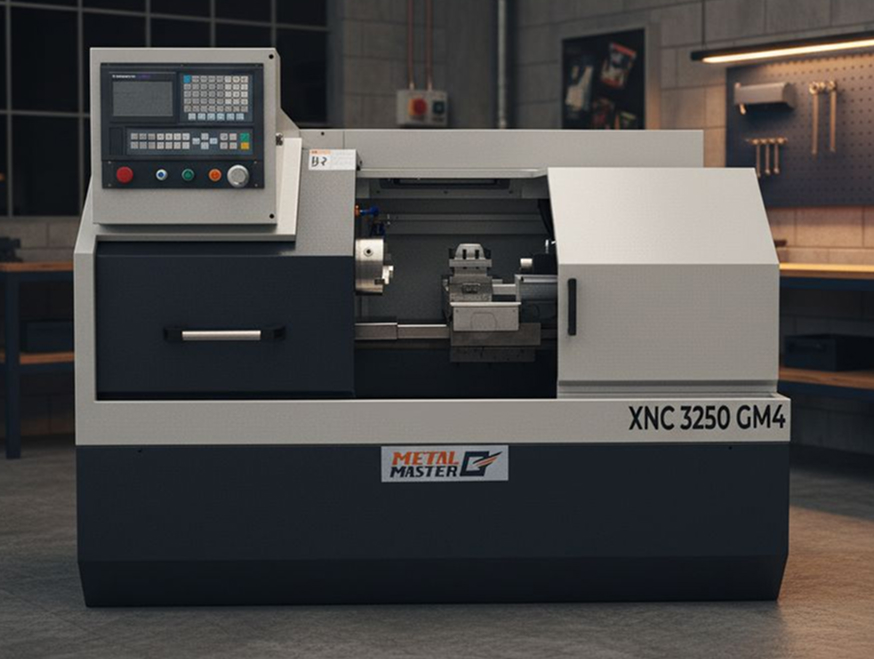

Metal Master XNC 3250 GM4 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество и... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Станок токарный с ЧПУ METAL MASTER XNC 3250 GM4
1 052 898
₽
Технические характеристики
Технические характеристики
| Модель | XNC 3250 GM4 |
|---|---|
| Расстояние между центрами, мм | 500 |
| Макс. диаметр обработки над станиной, мм | 320 |
| Макс. диаметр обработки над поперечными салазками, мм | 120 |
| Ширина станины, мм | 260 |
| Диапазоны скоростей шпинделя, об/мин | 10 – 2000 |
| Диаметр сквозного отверстия шпинделя, мм | 48 |
| Торец шпинделя | А2-5 |
| Конус шпинделя | 22,5° |
| Тип патрона | Ручной |
| Диаметр патрона, мм | 200 |
| Диаметр отверстия 3-х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 160 |
| Перемещение по оси Z, мм | 500 |
| Ускоренные подачи X/Z, м/мин | 6/8 |
| Резцедержатель | Электрический |
| Количество инструментов | 4 |
| Размер держателя инструмента, мм | 20×20 |
| Размер инструментального блока с квадратным сечением, мм | 20×20 |
| Задняя бабка | Ручная |
| Ход пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | МТ4 |
| Мощность главного двигателя, кВт | 5,5 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 20 |
| Класс точности X/Z | P3/P4 |
| Точность позиционирования по осям X/Z, мм | 0,015/0,015 |
| Повторяемость по осям X/Z, мм | 0,01/0,01 |
| Мощность двигателя СОЖ, кВт | 0,09 |
| Система ЧПУ | GSK |
| Габаритные размеры станка (Д×Ш×В), мм | 2100×1300×1600 |
| Габаритные размеры станка в упаковке (Д×Ш×В), мм | 2200×1460×1800 |
| Масса нетто/брутто, кг | 1200/ 1300 |
Видеообзор
Обзоры на Станок токарный с ЧПУ METAL MASTER XNC 3250 GM4
Описание
Описание

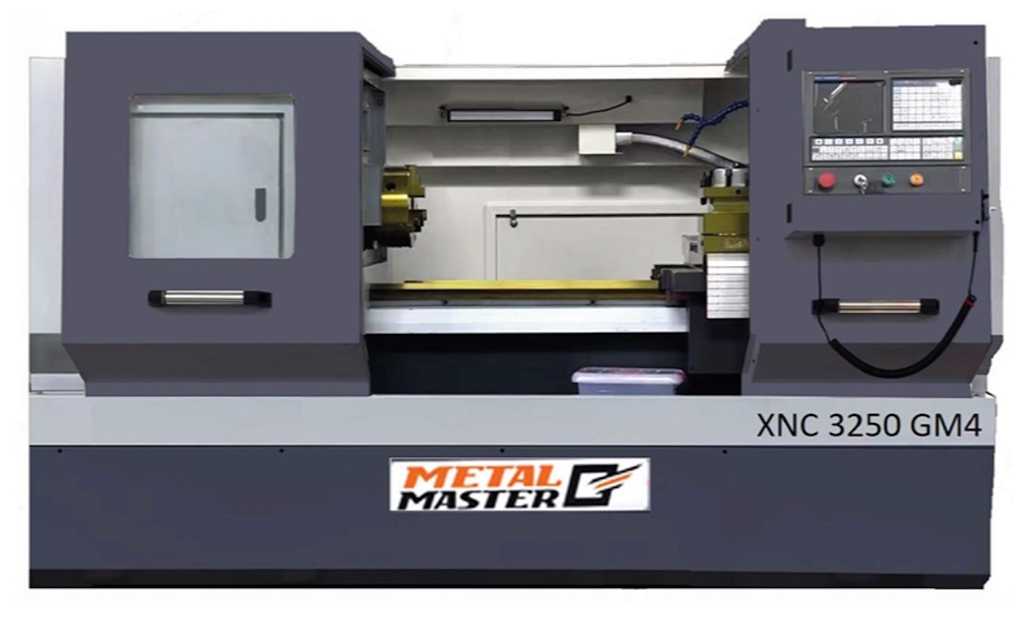

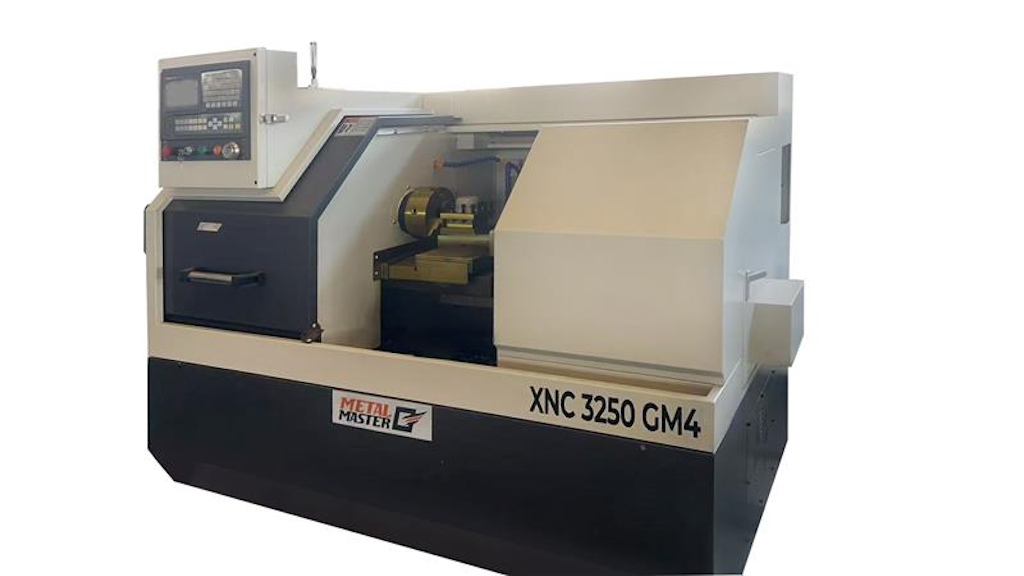

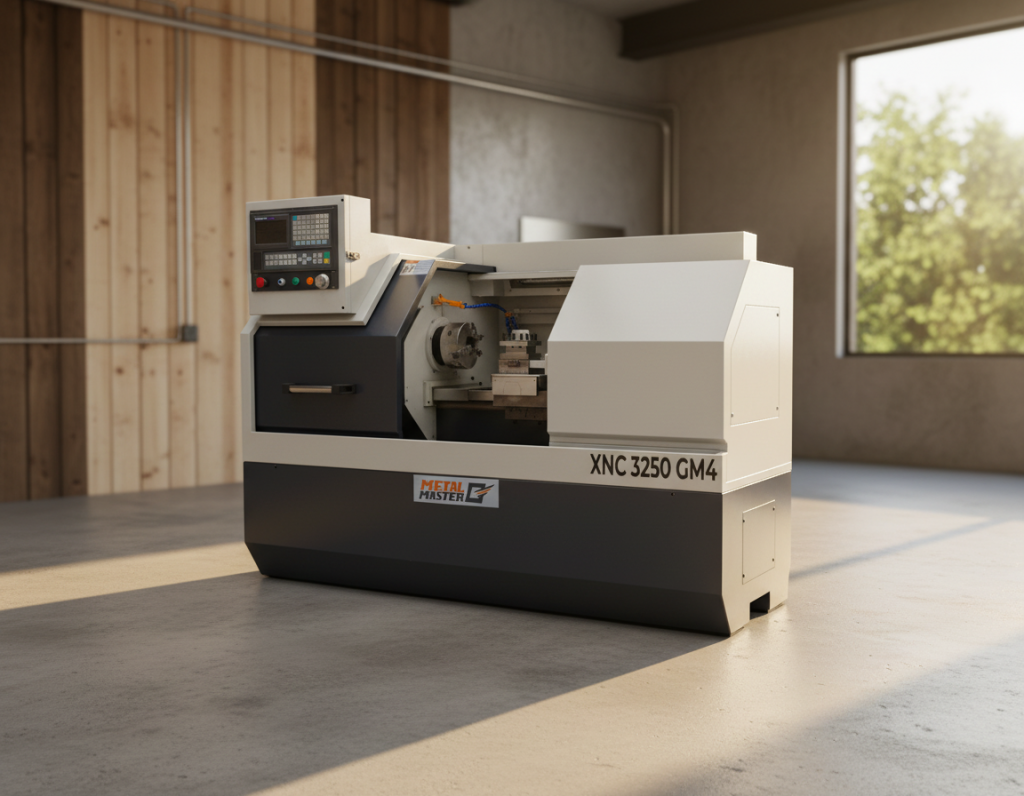

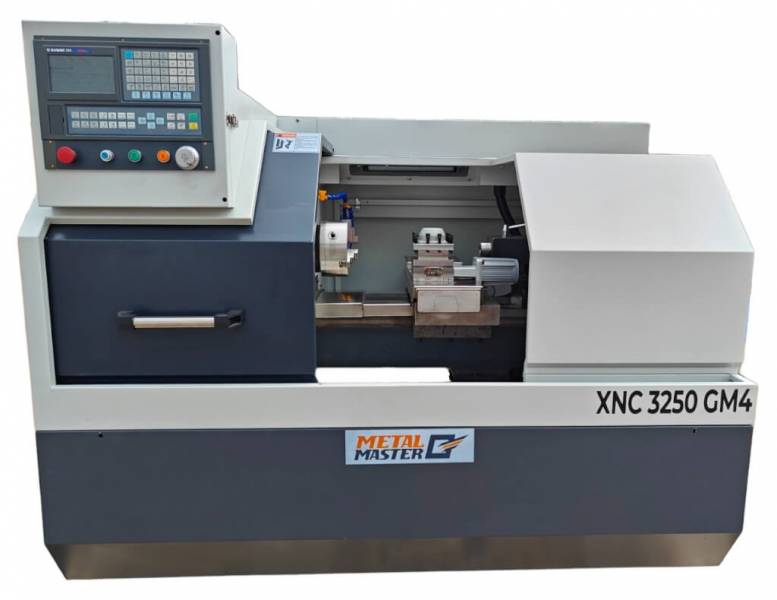

Metal Master XNC 3250 GM4 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;

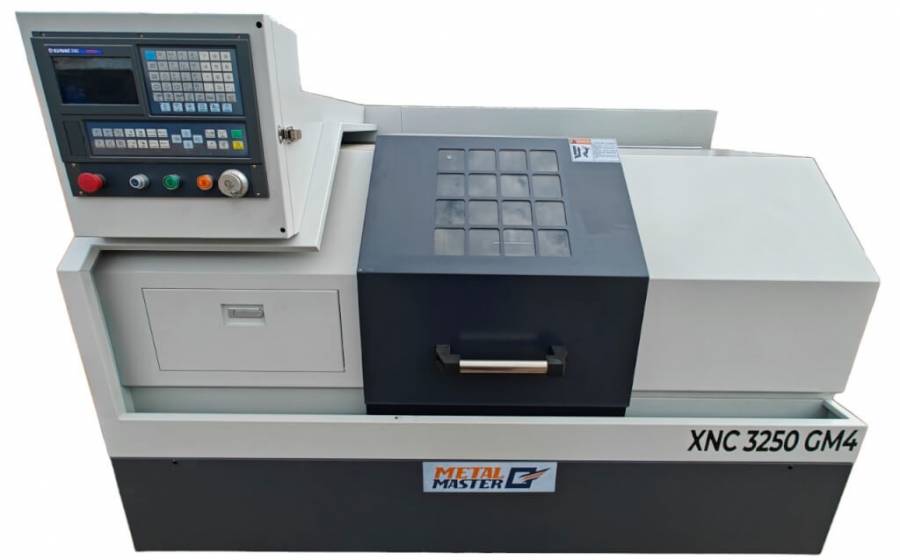

- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ GSK;
- Простота в программировании;
- Серводвигатели GSK;
- Электрический 4-позиционный резцедержатель для инструмента;
- ШВП по осям X/Z класса точности P3/P4;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 320 мм;
- Расстояние между центрами – 500 мм;
- Надежный частотный двигатель.

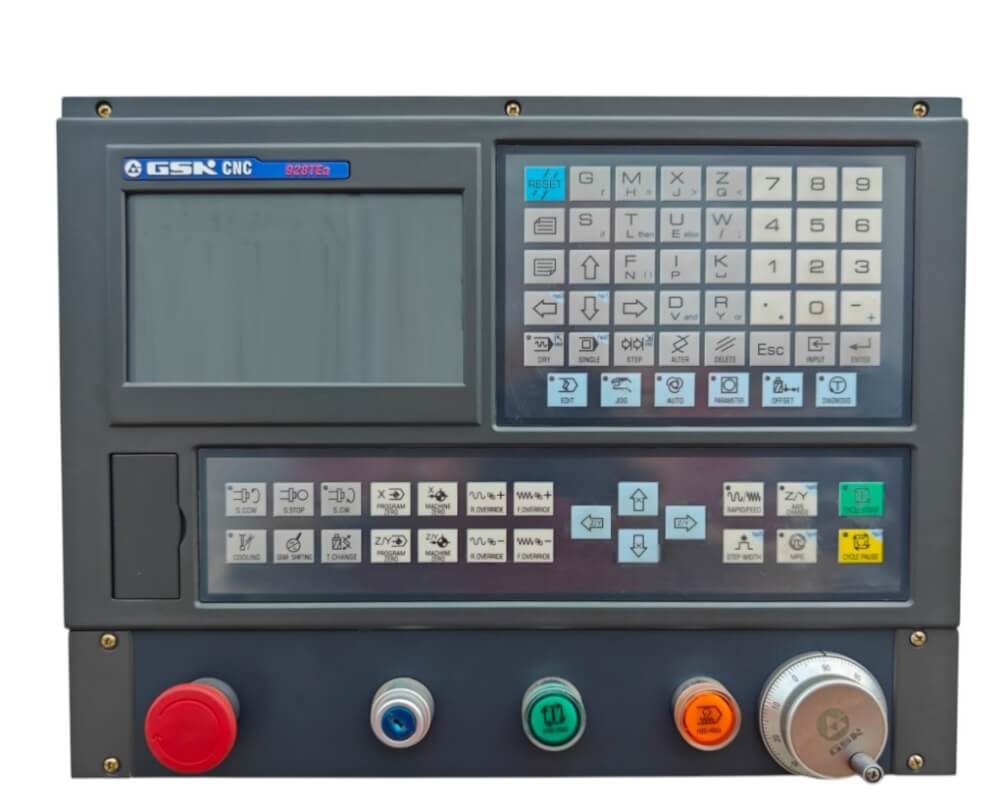

Токарный станок оснащен системой ЧПУ GSK, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса. Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

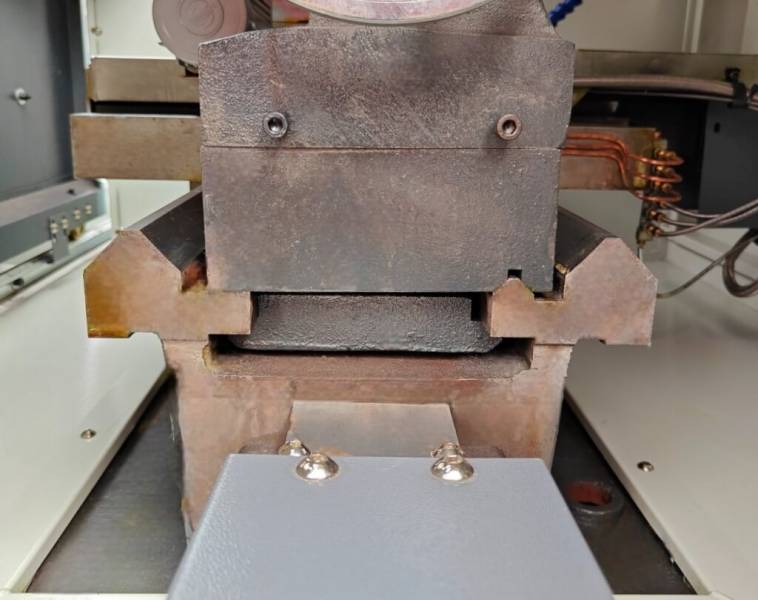

Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 260 мм.

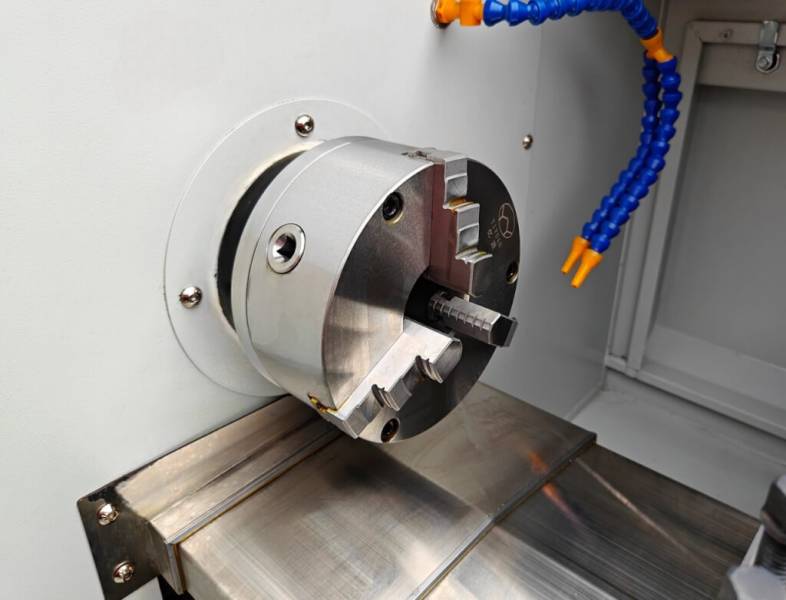

На станке установлен 3-х кулачковый патрон диаметром 200 мм.

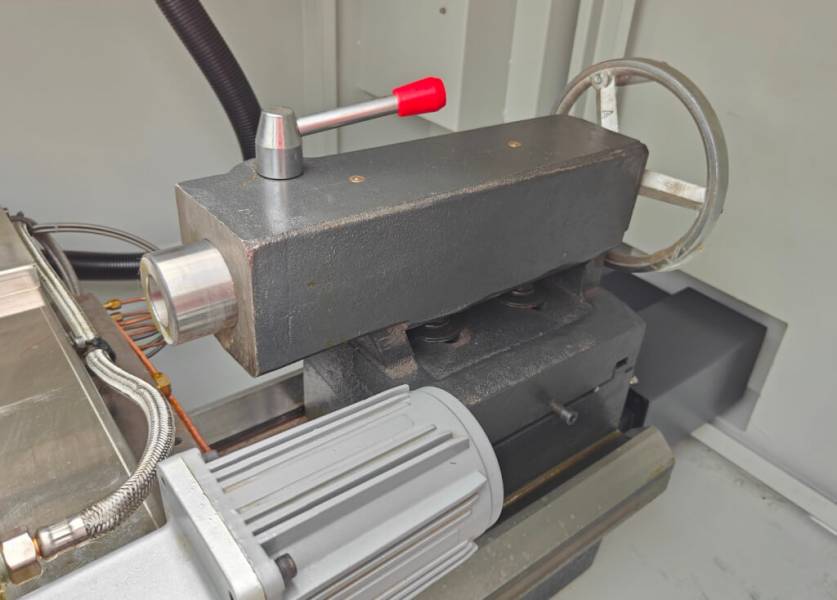

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

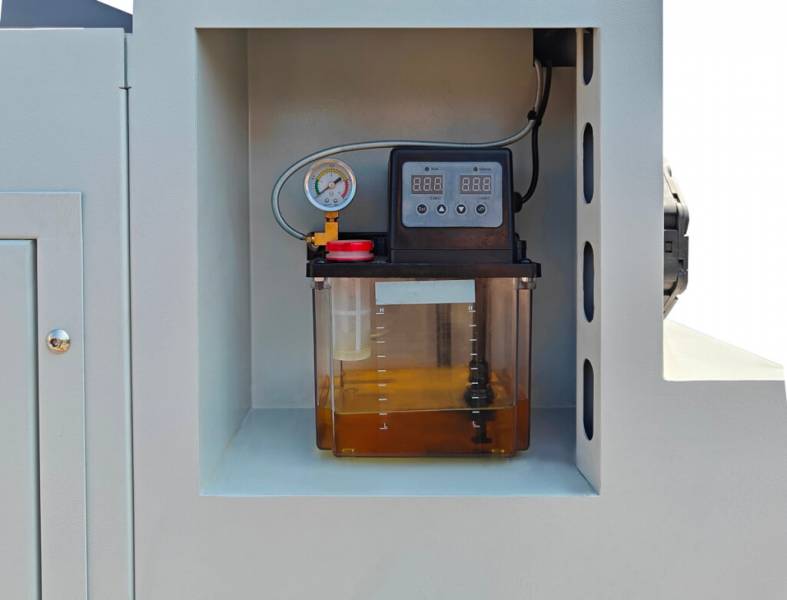

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

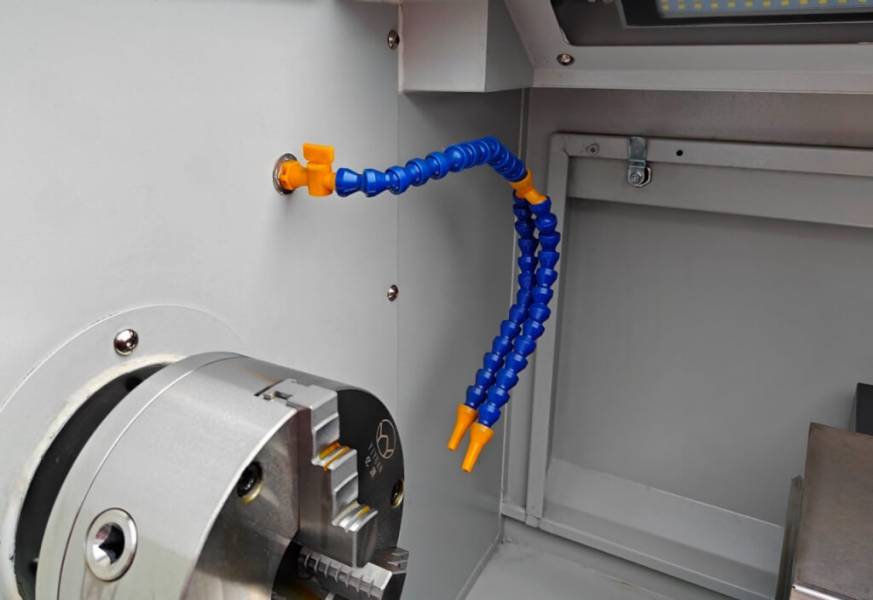

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

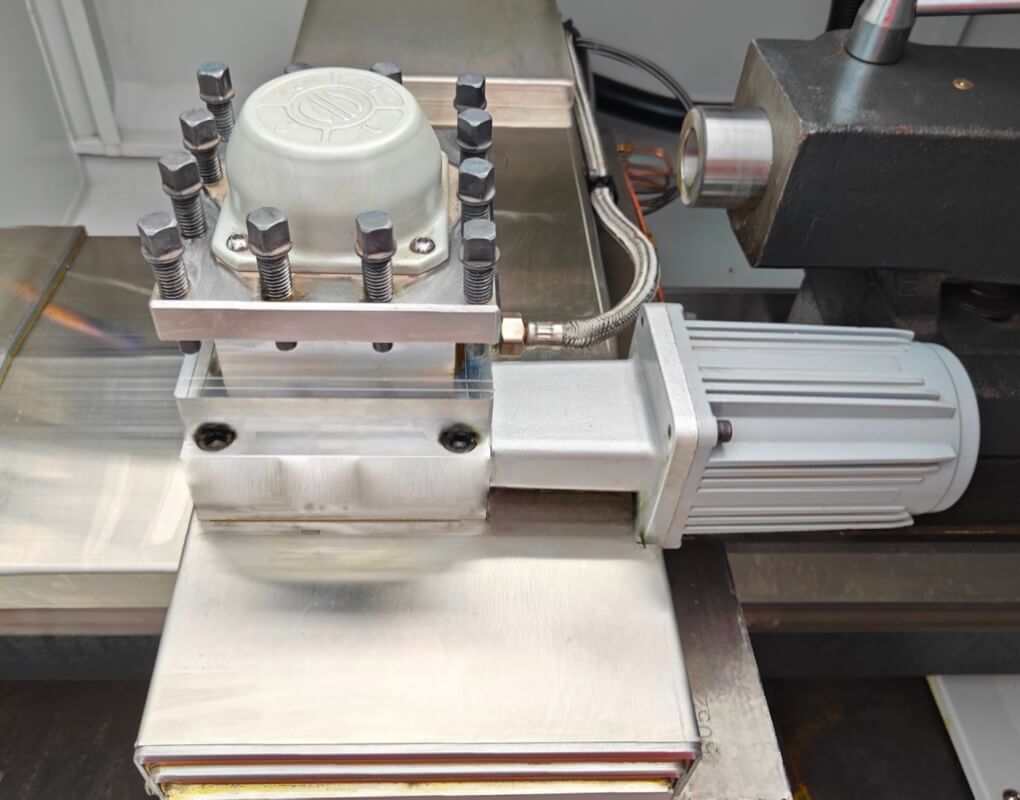

Электрический 4-х позиционный резцедержатель для установки инструмента с хвостовиком квадратного сечения размером 20×20 мм. Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

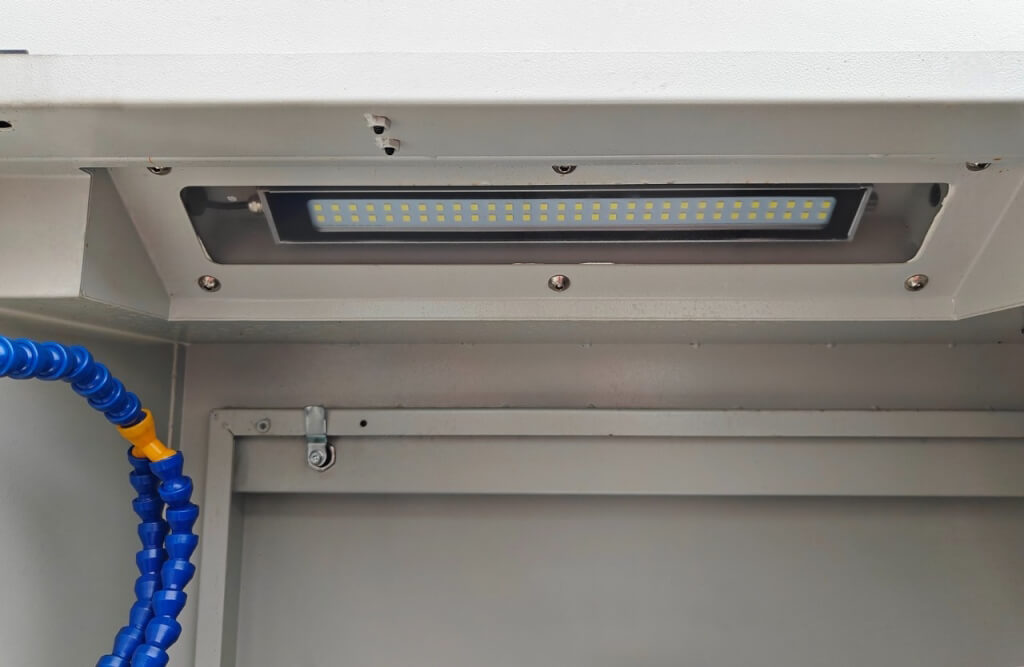

Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,09 кВт и резервуар, которые располагаются под станком.

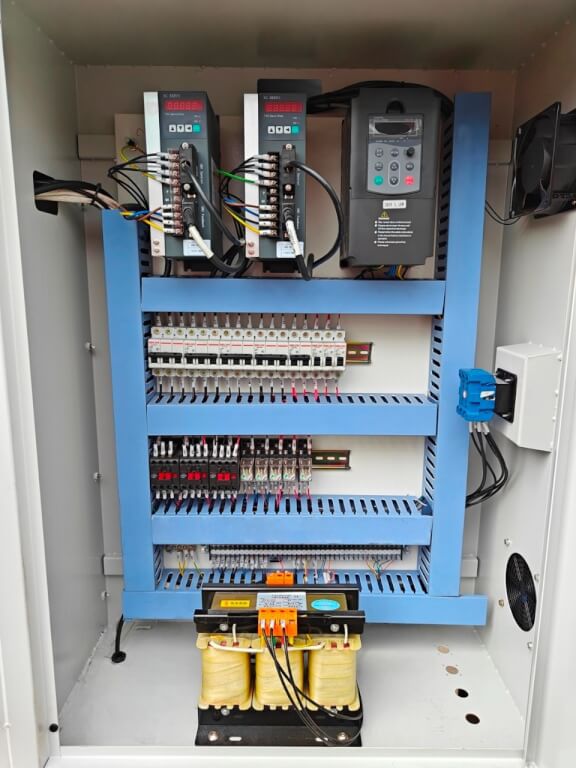

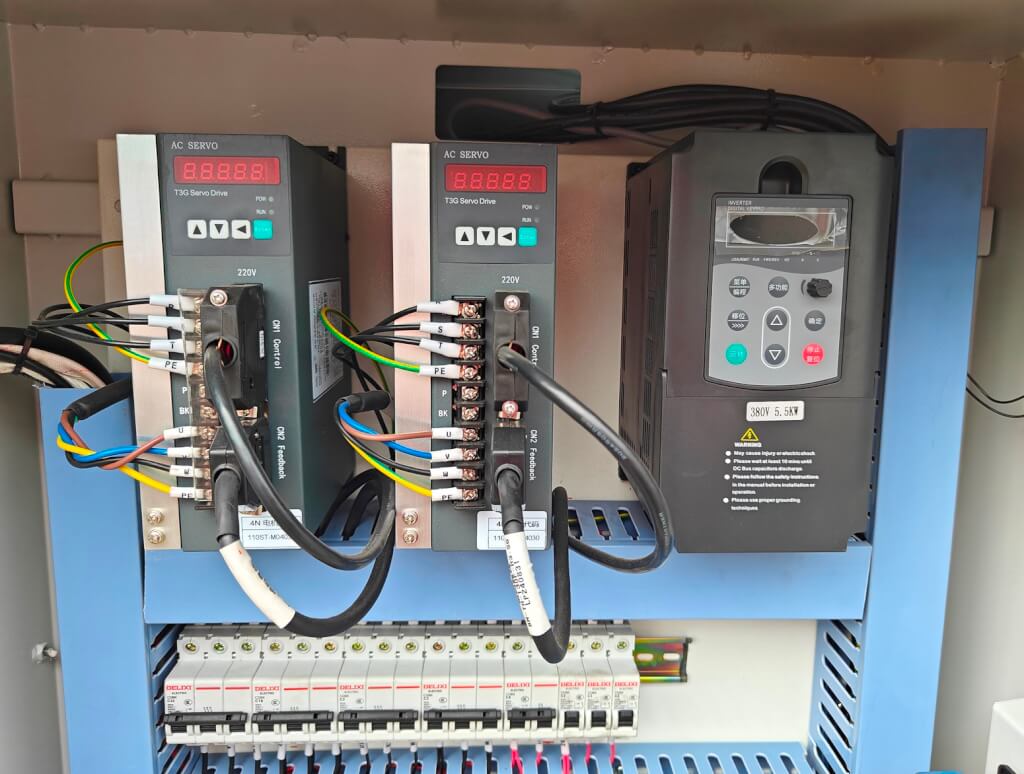

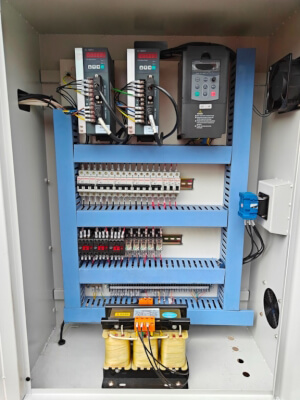

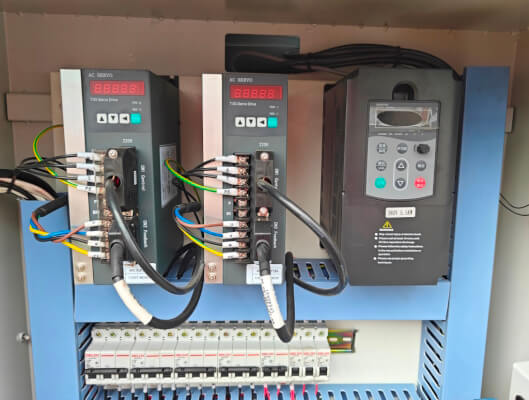

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда GSK и качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

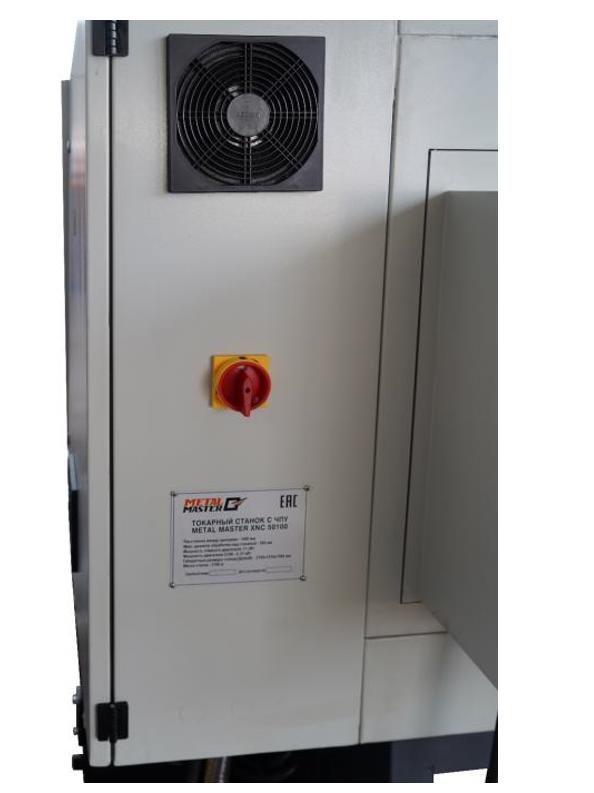

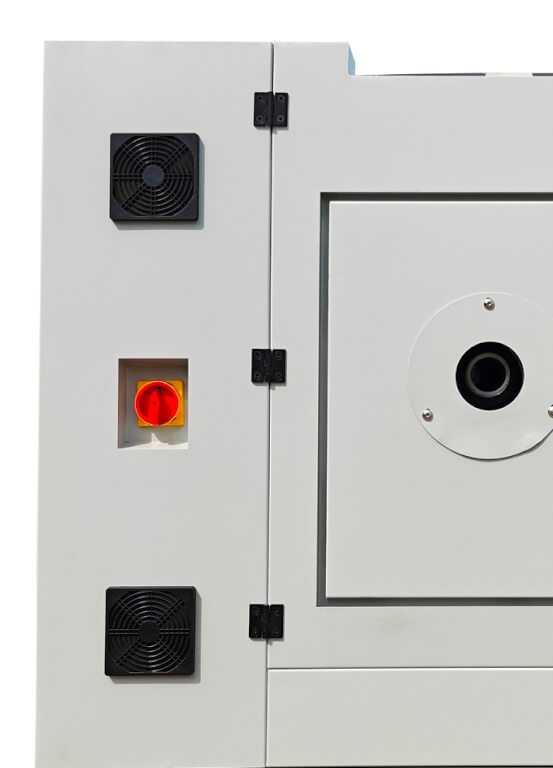

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

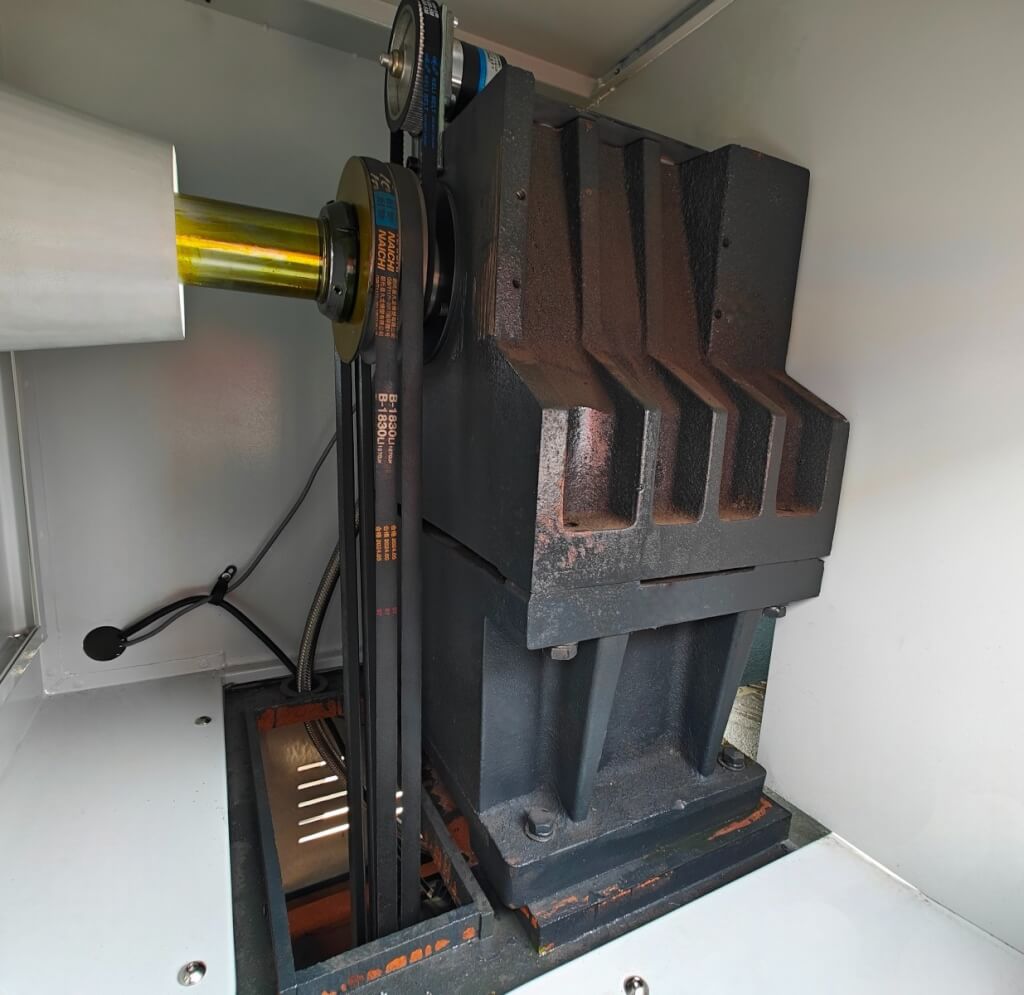

Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.
В ЗИП входит рожковый ключ, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, опоры, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
В стандартную комплектацию станка входят:
- ЧПУ GSK;
- Ручной 3-х кулачковый патрон 200 мм;
- Задняя бабка, перемещаемая вручную;
- Электрический 4-х позиционный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации.
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master XNC 3250 GM4
Вопросы и отзывы
Игорь
И
Игорь
У себя в гараже могу поставить? Какие требования вообще?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Масса станка 1200 кг, для такого веса нужен бетонный пол и грузоподъёмная техника для разгрузки.
Руслан
Р
Руслан
В чем разница между точностью 0,015 мм и повторяемостью 0,01 мм?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! 0,015 мм - точность попадания в точку с нуля. 0,01 мм - точность возврата в ту же точку при повторе. Второе важнее для серийной работы.
Владлен
В
Владлен
ЧПУ GSK это не уступает Siemens? Не будет ли сложностей с программированием?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! GSK – проверенный аналог с интуитивным интерфейсом. Для стандартных операций разницы нет, а стоимость станка существенно ниже. Наши клиенты осваивают его за 1-2 дня.
Матвей
М
Матвей
Максимальный диаметр обработки 320 мм - это над станиной или над суппортом? И можно ли обрабатывать детали большего размера?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! 320 мм - это над станиной, над суппортом максимум 120 мм. Но для большинства задач 320 мм достаточно.
