Технические характеристики
ПараметрPower Bend Pro 3100-135
Длина гибкиAмм3100
Максимальное усилиетонн135
Расстояние между колоннамиBмм2600
Скорость подвода инструмента Yмм/с200
Рабочая скорость Yмм/с10
Скорость возврата Yмм/с120
Система бомбированияручная
Ход по оси Xмм800
Скорость оси Xмм/с230
Количество пальцев заднего упорашт2
Количество передних поддержекшт2
Объём гидравлического маслалитров200
Мощность двигателякВт11
Ход верхней траверсыСмм275
ПросветDмм550
Глубина зеваEмм410
Высота столаFмм900
Ширина столаGмм90
ДлинаLмм4250
ВысотаHмм2800
ШиринаWмм2050
Массакг7900

Схема

Видеообзор
Видеообзор станка
Описание

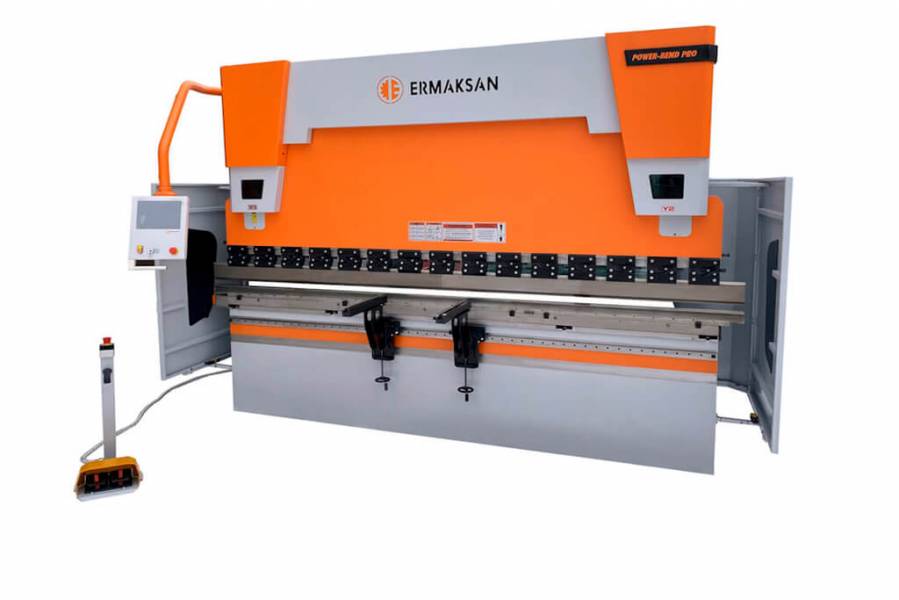

Описание станка Листогибочный гидравлический пресс Ermaksan Power Bend PRO 3100x135 (С ручным бомбированием)

Гидравлические 3х-осевые прессы Ermaksan серии Power Bend Prо применяются для высокоточной гибки листового металла.

Особенности станка:

  • Жесткая массивная сварная станина;
  • Увеличенные зев и ход траверсы;
  • Ручная система компенсации прогиба (бомбирование);
  • Контроллер CYBELEC CYBTOUCH 12 PS 2D с сенсорным дисплеем;
  • 3 программируемые оси (Y1, Y2, X);
  • Ручная регулировка оси R;
  • Гидравлическая система HAWE;
  • Защита от перекоса траверсы;
  • Тыльные световые барьеры;
  • Быстросъемный инструмент типа Amada-Promecam;
  • Пуансон и Матрица ведущего европейского бренда ROLLERI;
  • Надежное электрооборудование Siemens, Legrand, Omron.

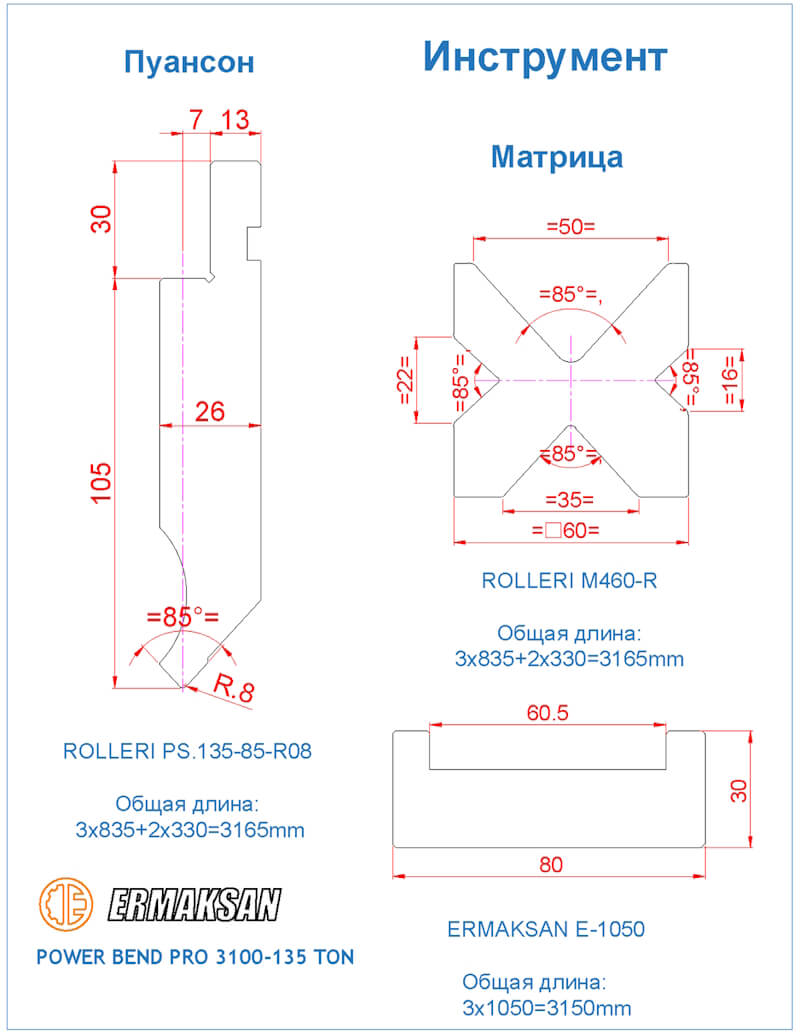

Инструмент верхний (пуансон) и нижний (матрица):

Инструмент

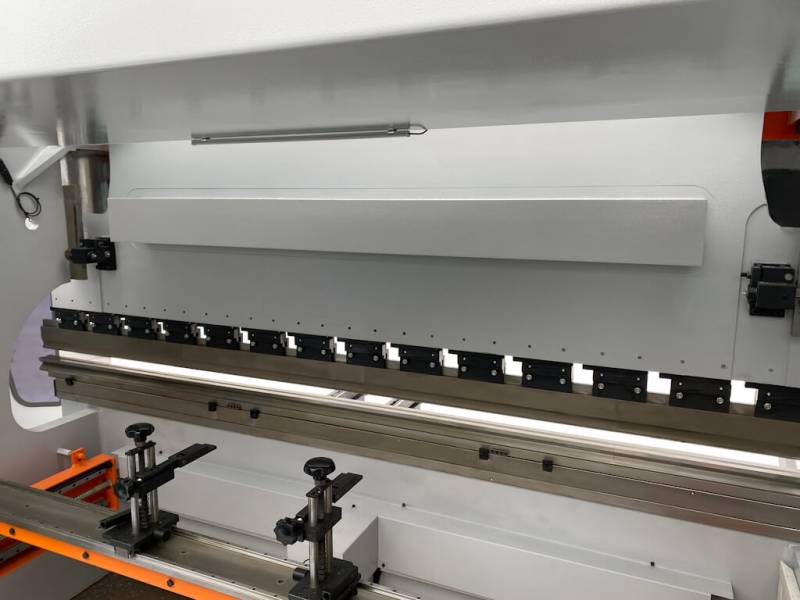

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

Важной отличительной особенностью листогибочного пресса Ermaksan Power Bend Pro 3100-135 являются увеличенные значения глубины зева и хода траверсы, позволяющие пользователю изготавливать максимально сложные детали.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

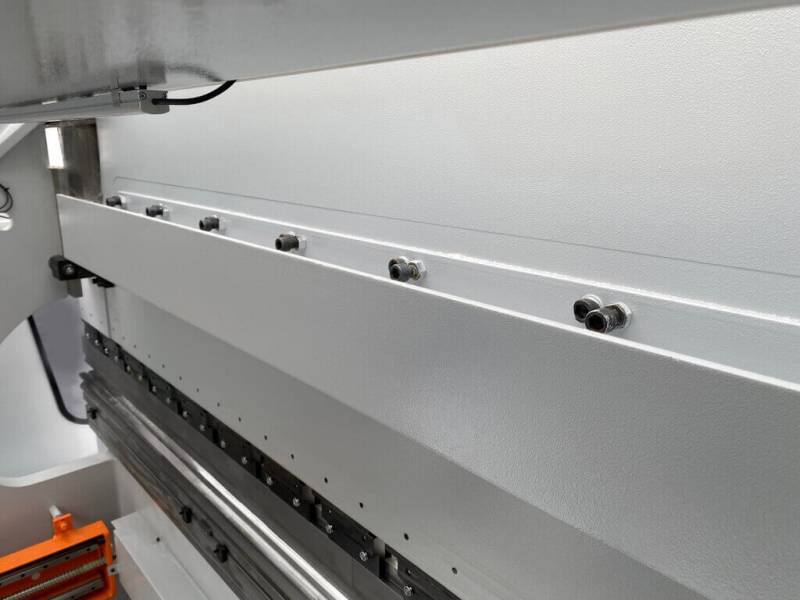

Пресс дополнительно оснащён мощной защитной балкой, которая защищает траверсу от деформации по истечению долгого срока службы станка.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

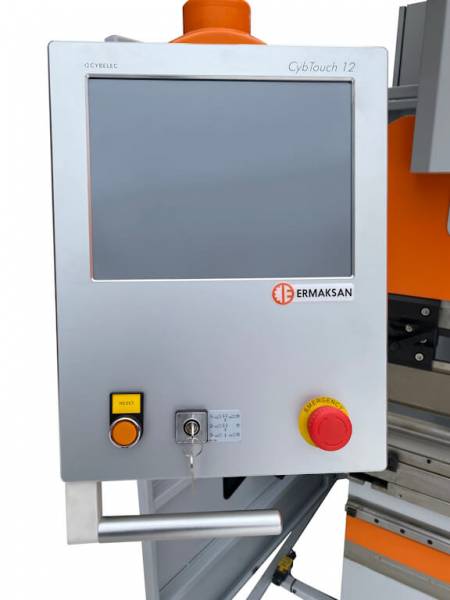

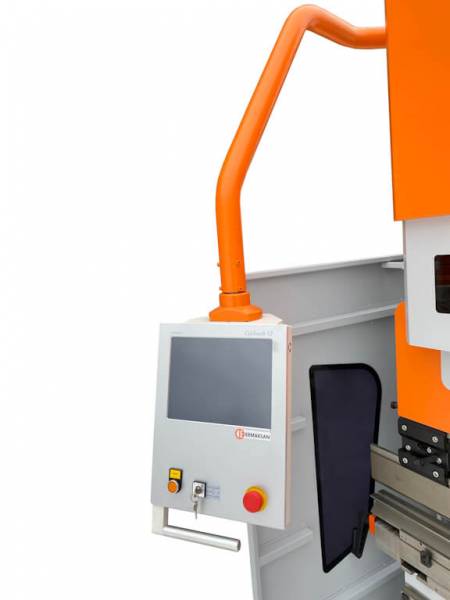

Слева от траверсы, на поворотном кронштейне, расположена стойка ЧПУ CYBELEC CYBTOUCH 12 PS с большим и ярким сенсорным экраном. Стойка ЧПУ CYBTOUCH 12 PS оснащена интерфейсом на русском языке.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

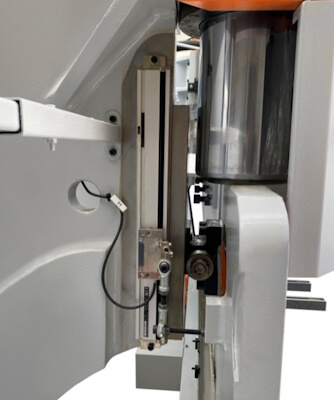

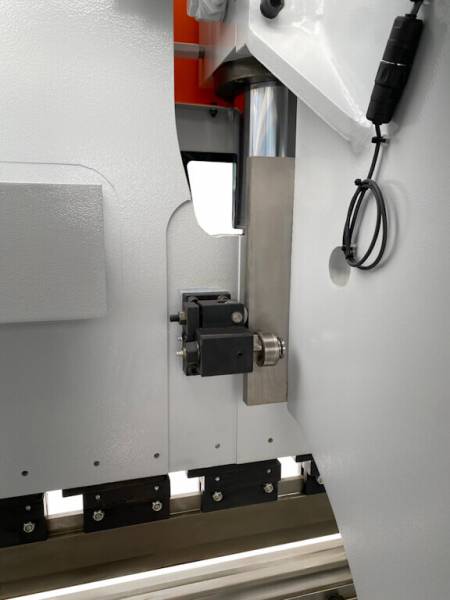

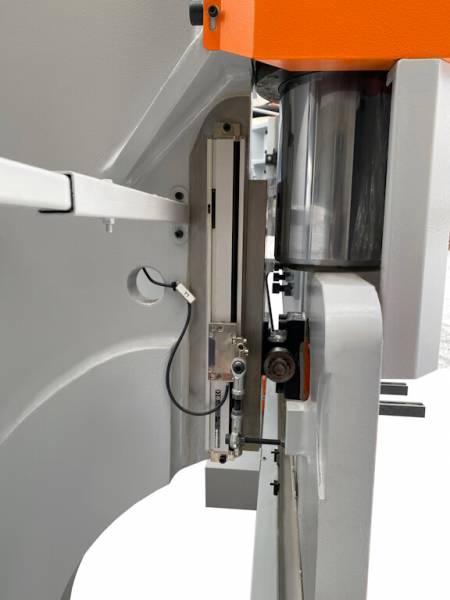

Высокоточные оптические линейки Heidenhein (Германия) обеспечивают точную синхронизацию осей Y1 и Y2.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

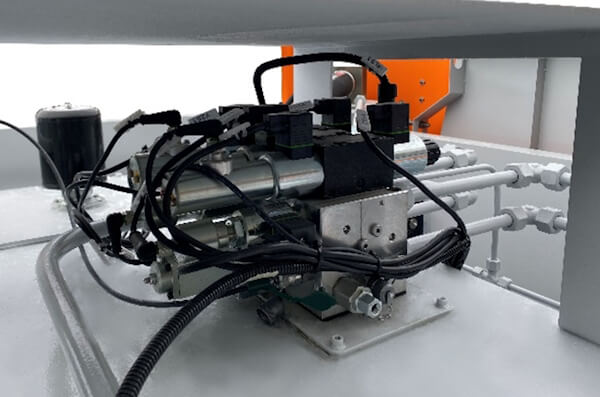

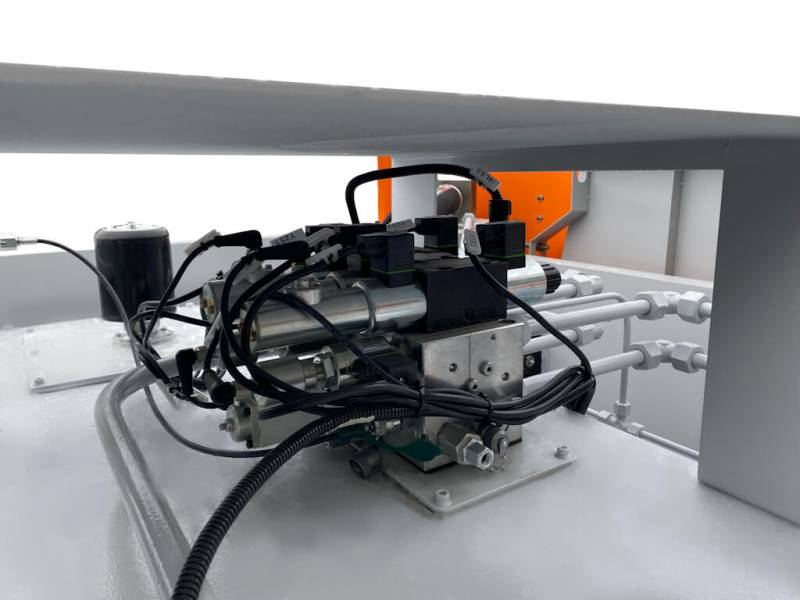

Станок оснащен мощными синхронизированными гидроцилиндрами и надёжной гидравлической системой HAWE, которая позволяет производить операции гибки с высокой скоростью и точностью.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

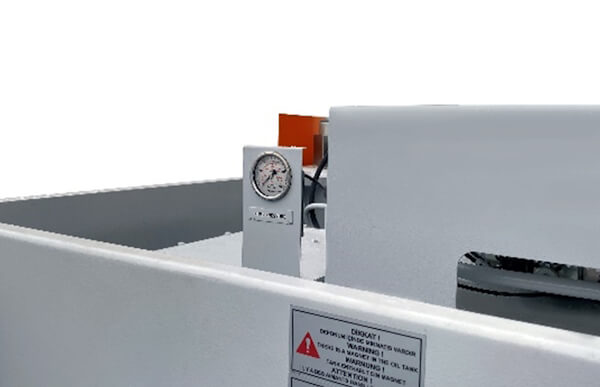

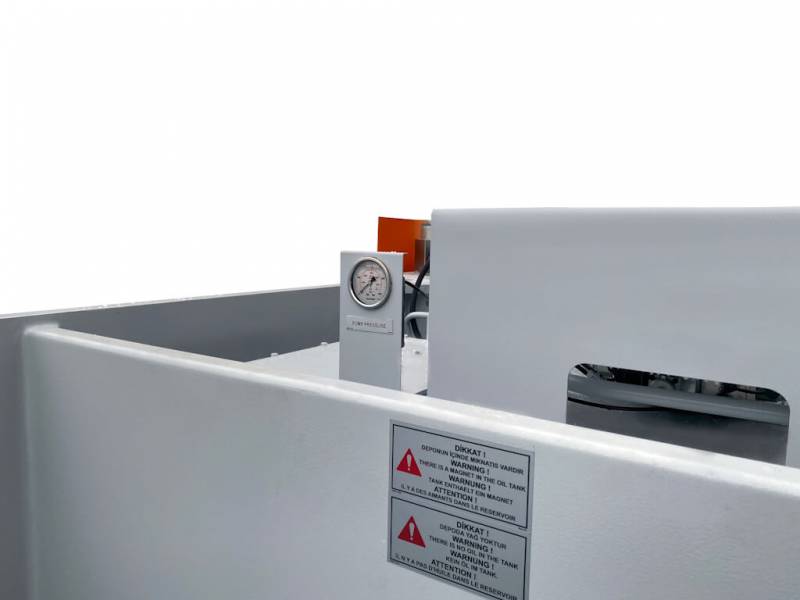

Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

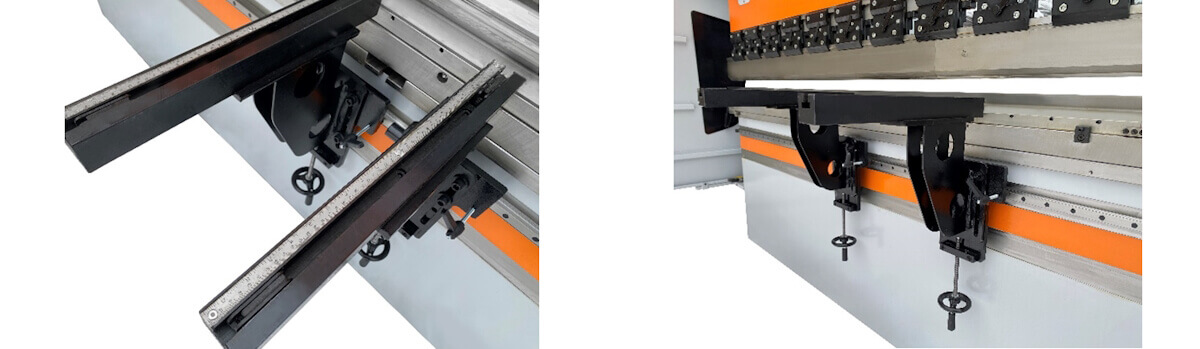

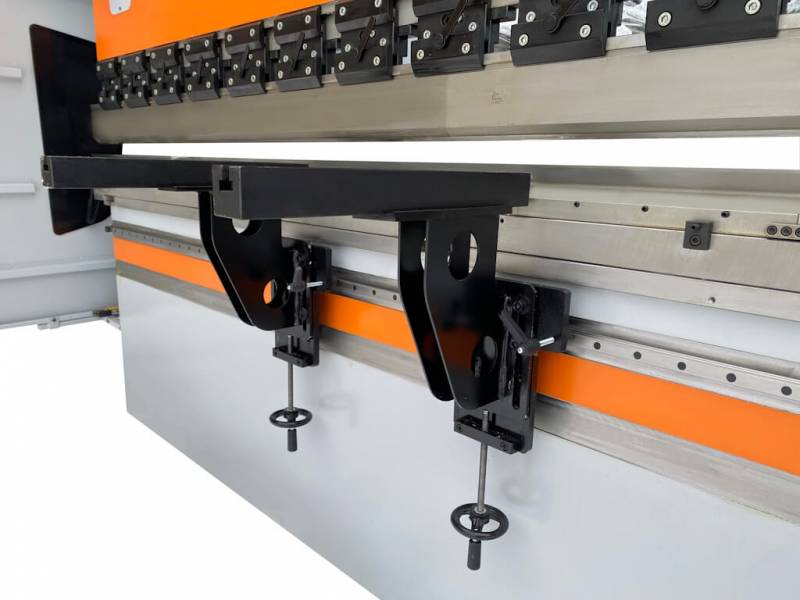

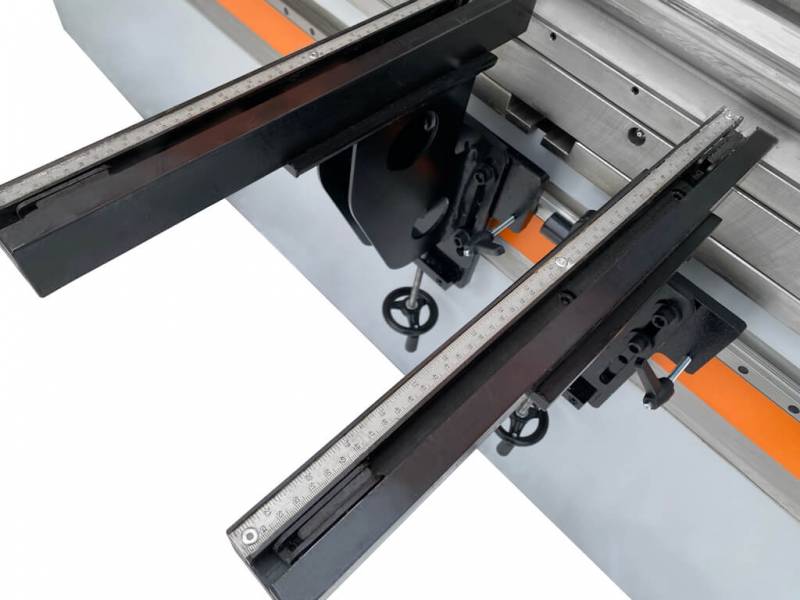

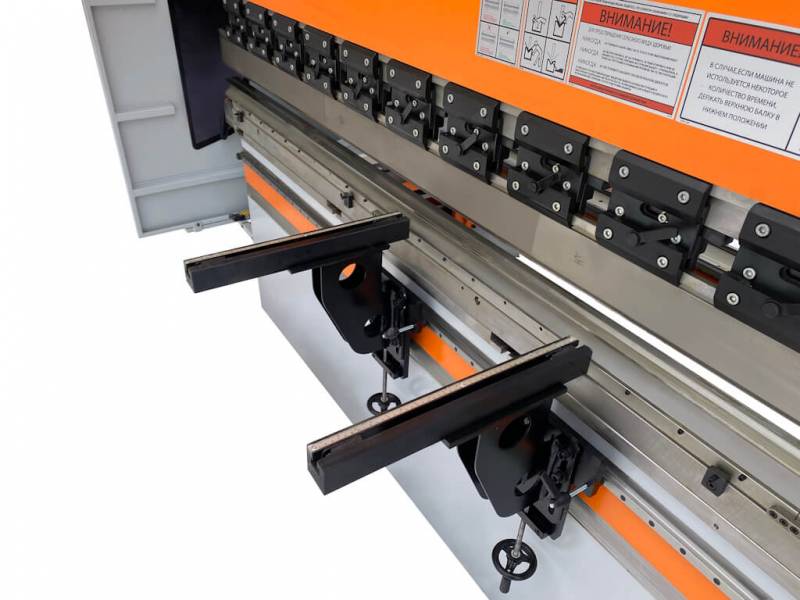

Пресс Ermaksan Power Bend Pro 3100-135 оснащен передней поддержкой листа, которая регулируется по высоте с помощью вращения маховиков, а ее перемещение по горизонтали осуществляется по линейным направляющим. Для удобства базирования листа стол передней поддержки оснащён линейками что позволяет существенно облегчить работу оператора.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

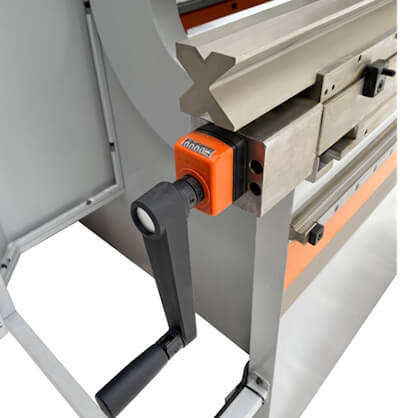

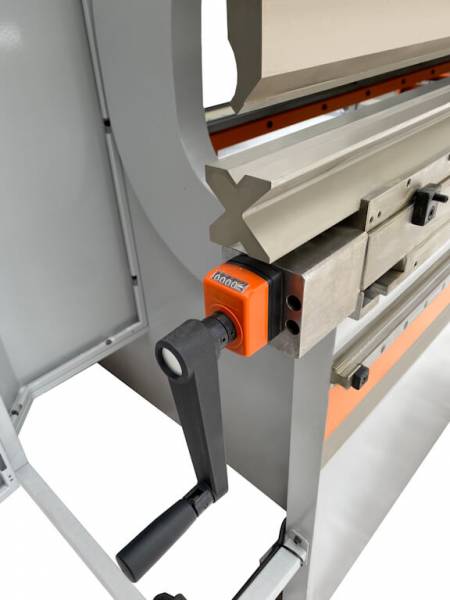

Пресс Ermaksan Power Bend Pro 3100-135 оснащен ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

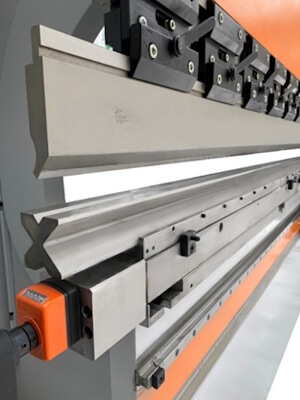

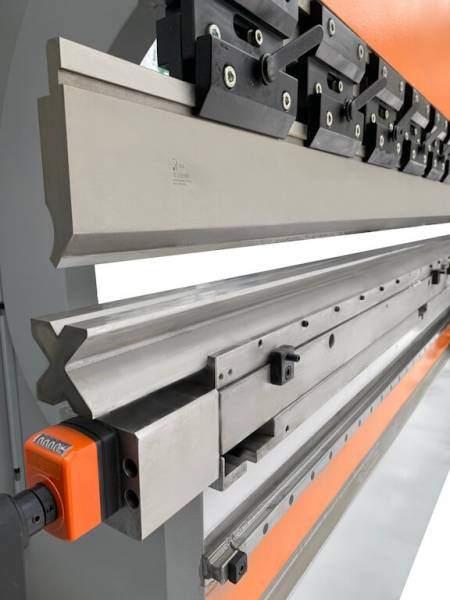

Станок оснащен комплектом инструмента от ведущего европейского бренда Rolleri.
Нижний инструмент представляет собой закаленную 4х-стороннюю матрицу.
Нижний инструмент установлен на специальную подложку, что обеспечивает высокую точность базирования инструмента.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

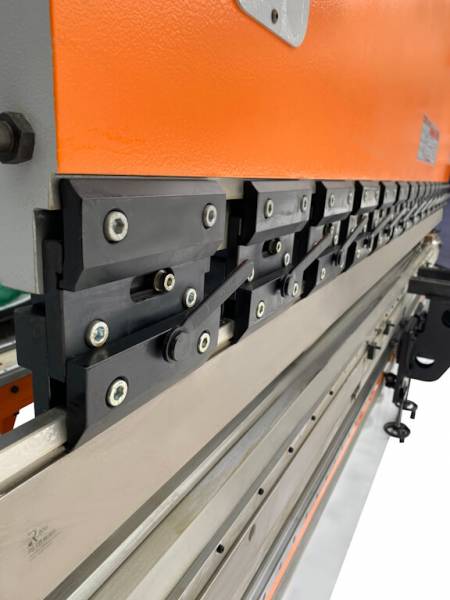

Верхний быстросъёмный инструмент имеет тип крепления AMADA-Promecam.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

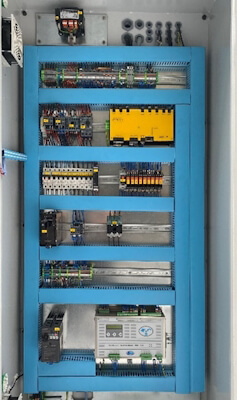

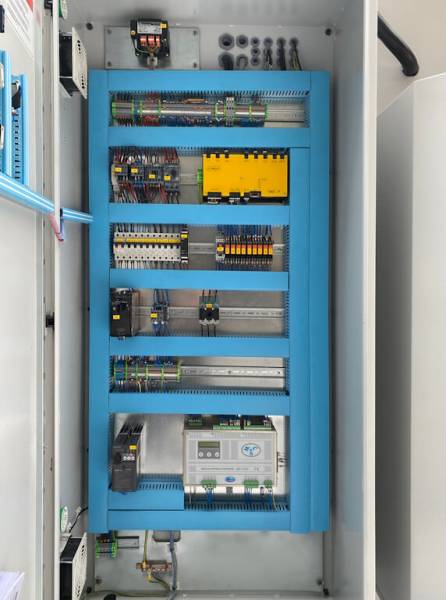

В электрошкафу станка располагаются самые надежные автоматы и пускатели таких брендов как Siemens, Legrand, Omron.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

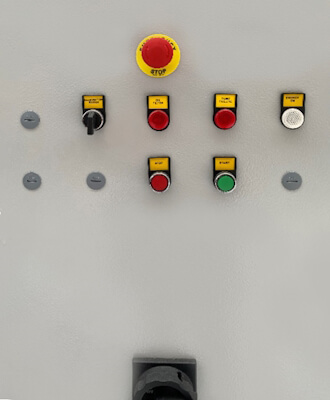

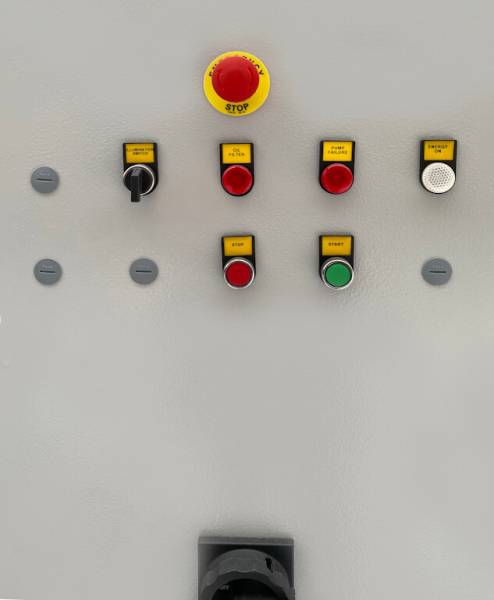

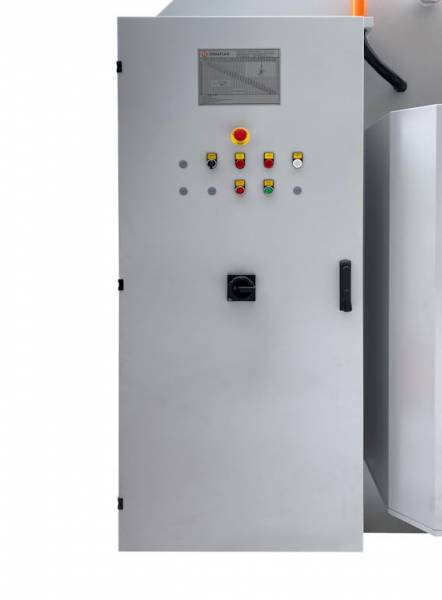

На самом шкафу расположены индикатор включения, аварийные индикаторы, которые предупреждают об ошибке в работе гидравлической станции, и о необходимости замены масленого фильтра, тумблер включения и выключения подсветки, и общий рубильник вкл/выкл подачи электропитания.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

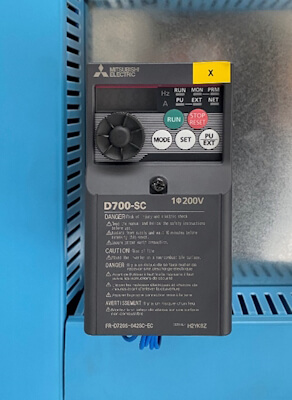

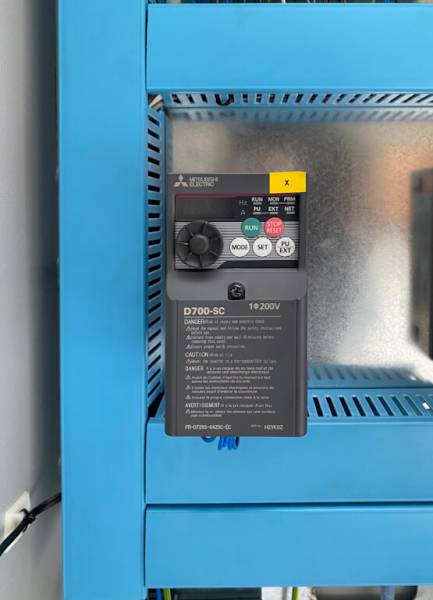

За точность перемещения портала по оси X отвечает инвертер бренда Mitsubishi. Благодаря легкой конструкции портал может развивать скорость перемещения до 230 мм\с.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

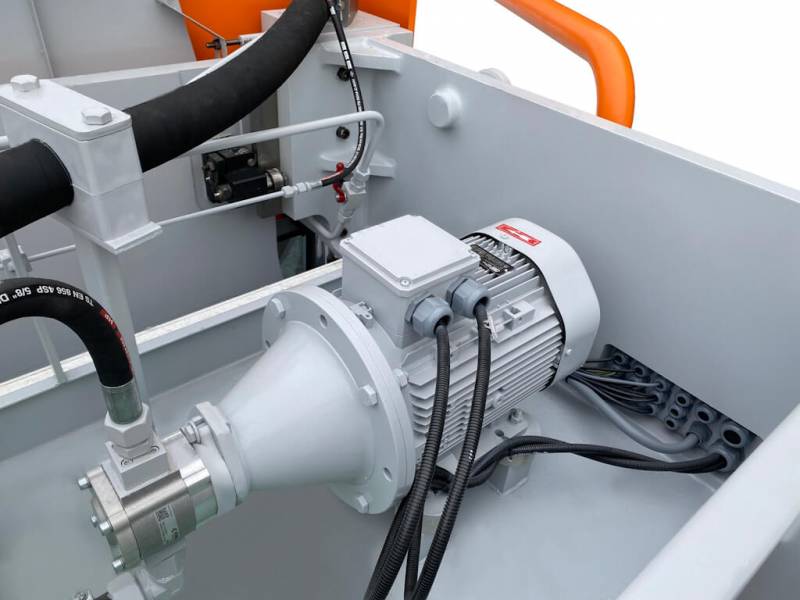

Станок оснащен мощным и надежным двигателем европейского бренда мощностью 11 кВт.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

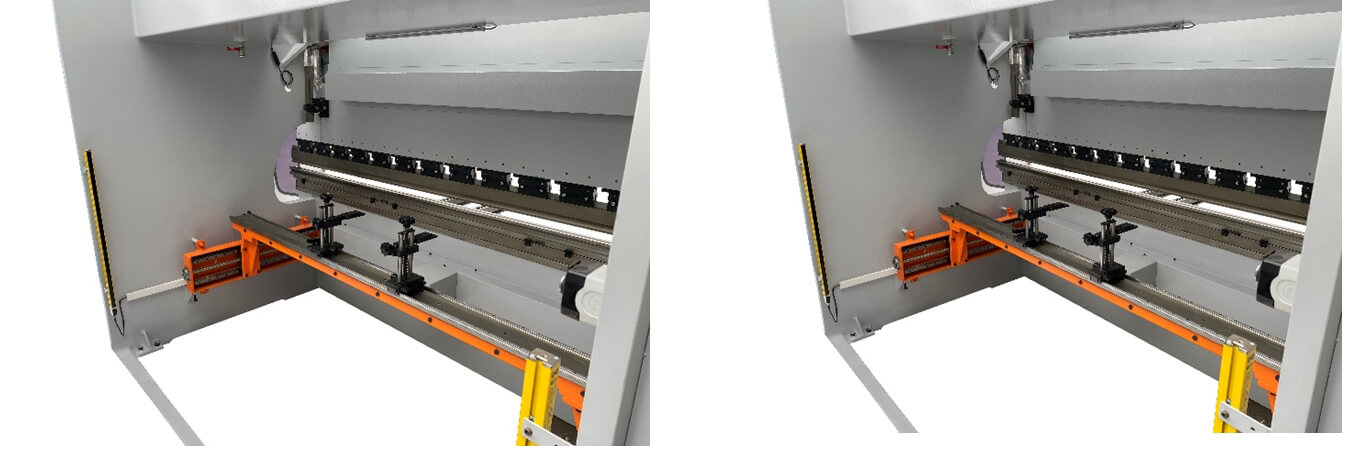

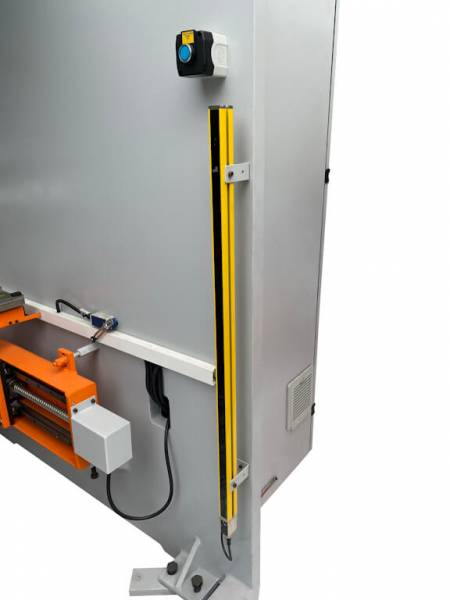

С тыльной стороны станка располагается световой барьер для защиты от несанкционированного доступа людей в рабочую зону.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

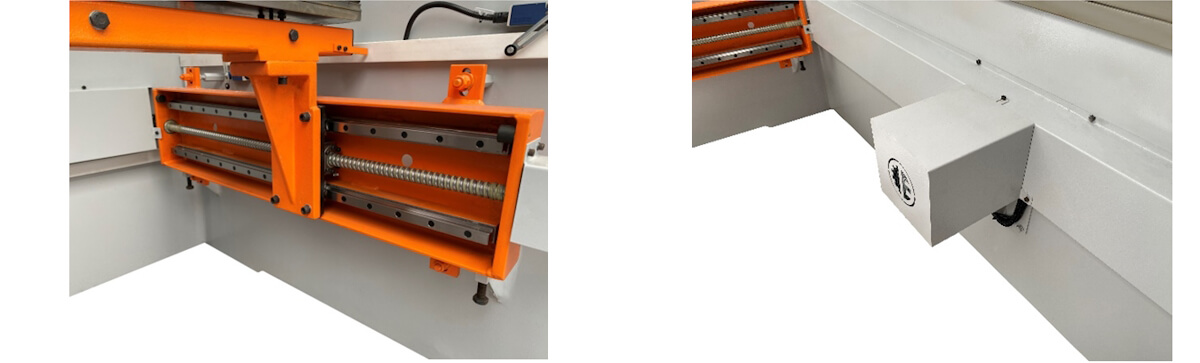

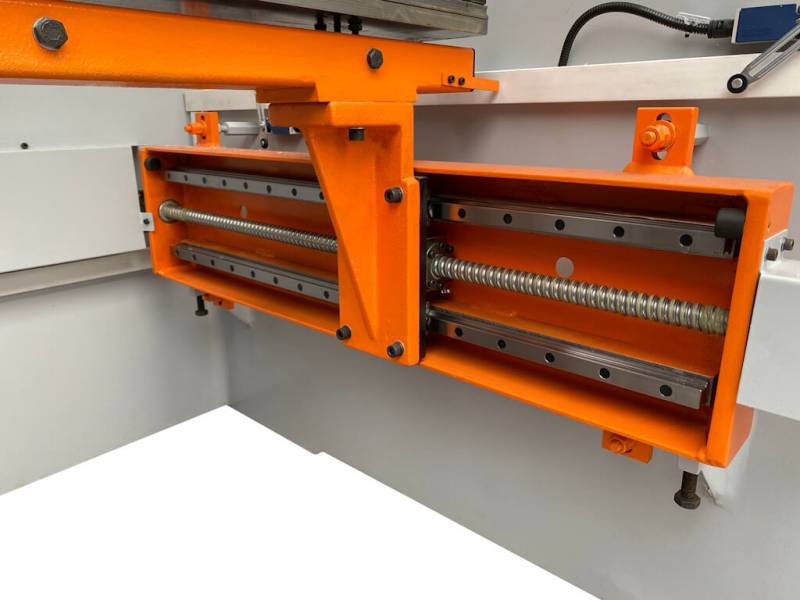

Перемещение портала осуществляется по линейным направляющим с помощью ШВП и электродвигателя.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

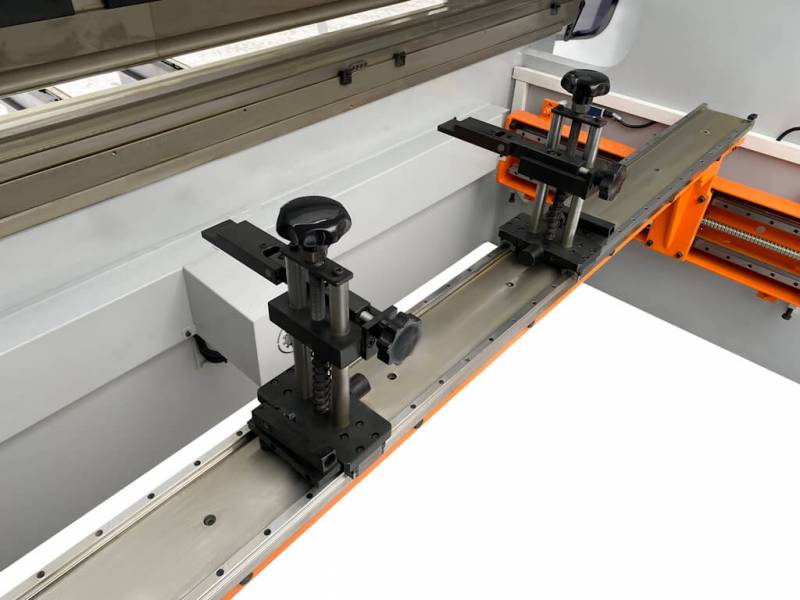

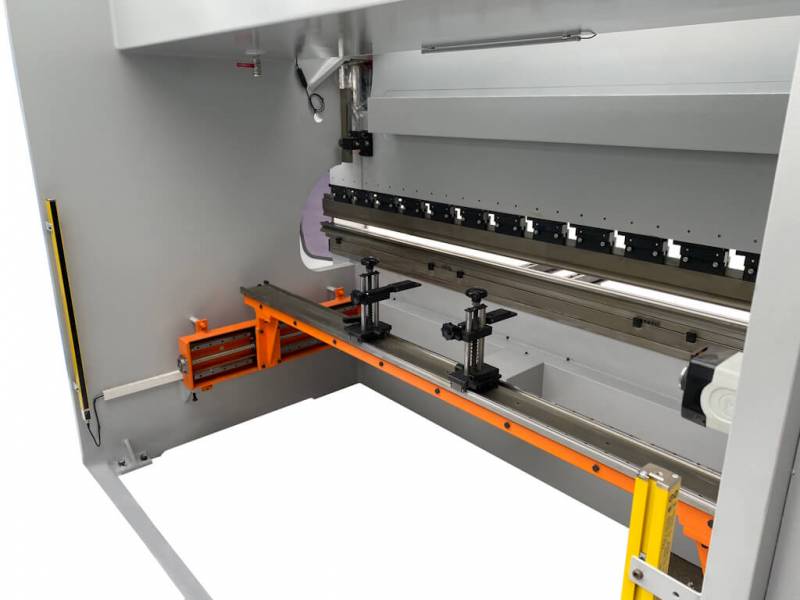

В верхней части портала установлены два упора с возможностью перемещения по оси Z и R. Перемещение упоров по оси R осуществляется вручную с помощью вращения маховиков. Перемещение задних упоров по оси Z осуществляется также вручную, по линейным направляющим.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

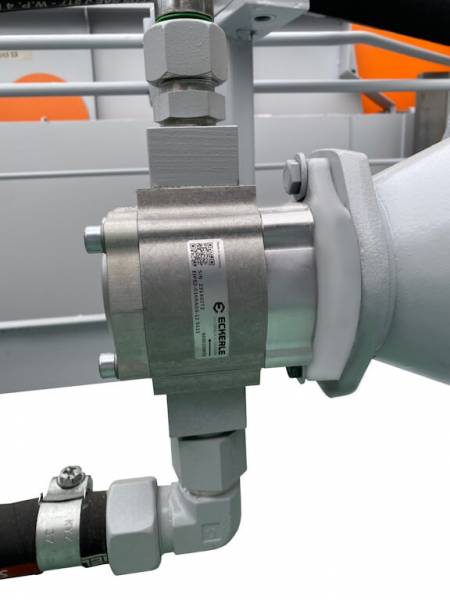

Гидравлическая помпа европейского бренда Eckerle обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и надежности.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

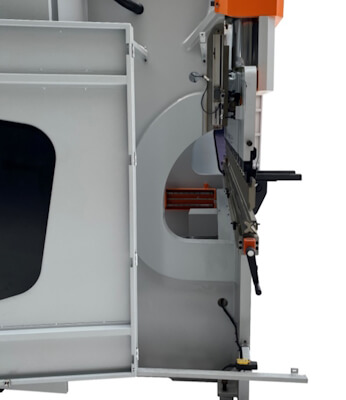

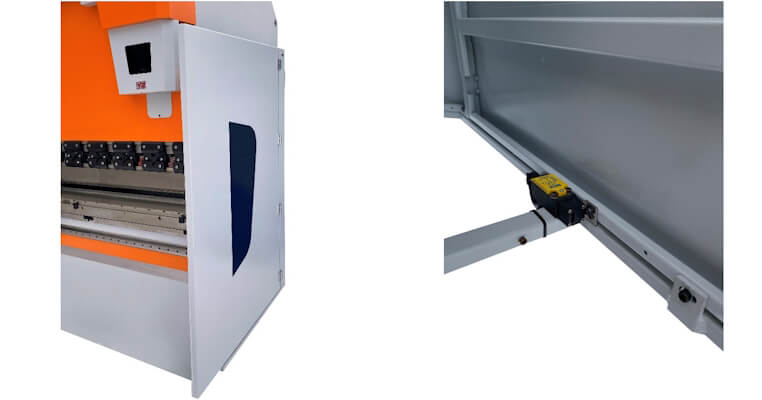

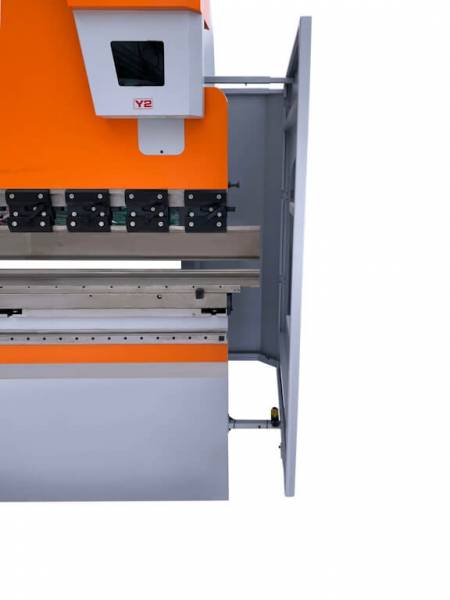

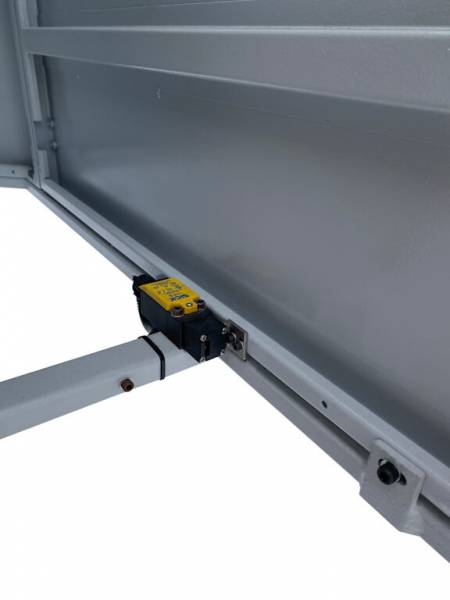

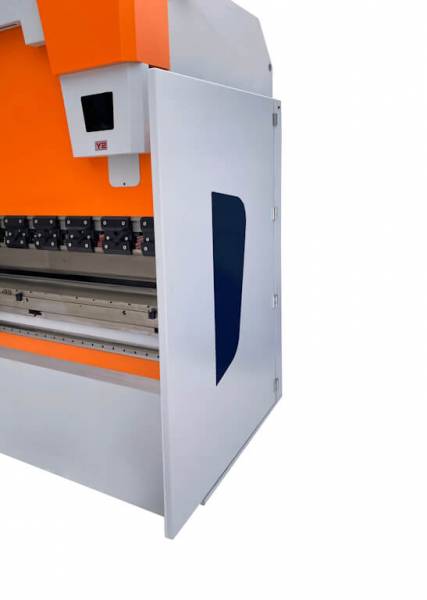

Пресс Ermaksan Power Bend Pro 3100-135 оснащен защитными боковыми ограждениями с концевым выключателем.

Трех осевой гидравлический пресс Ermaksan Power Bend Pro 3100-135 (С ручным бомбированием)

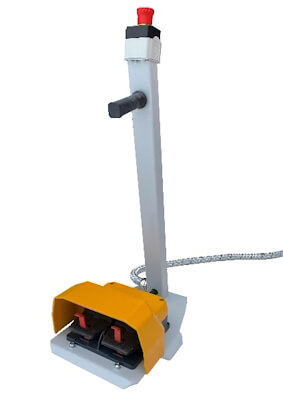

С помощью эргономичной переносной педали осуществляется опускание и поднятие траверсы.

Стандартная комплектация:

  • 3 оси (Y1, Y2, X);
  • Жесткий корпус из стали ST44 A1 высокого качества;
  • Регулируемая передняя поддержка листа;
  • Контроллер CYBELEC CYBTOUCH 12 PS 2D;
  • Ось R с ручной регулировкой;
  • Ручная компенсация прогиба (бомбирование);
  • Пальцы заднего упора - 2шт;
  • Гидравлическая система марки HAWE (Германия);
  • Электроавтоматика производства компании SIEMENS (Германия);
  • Верхний инструмент (закаленный, шлифованный пуансон): ROLLERI PS.135-85-R08;
  • Нижний инструмент (закаленная, шлифованная 4-х ручьевая матрица): ROLLERI М460-R;
  • Система крепления верхнего инструмента AMADA-Promecam;
  • Cистема крепления нижнего инструмента Ermaksan E1050;
  • Руководство по эксплуатации на русском языке;
  • Передвижная консоль с двумя педалями (позволяющая работать, как в одиночном, так и в повторяющемся цикле);
  • Тыльная световая защита;
  • Боковые шторки с концевыми выключателями.
