| Модель | HPJ 1640M |
|---|---|
| Усилие, тонн | 40 |
| Длина рабочего стола, мм | 1600 |
| Расстояние между колоннами, мм | 1100 |
| Глубина зева, мм | 250 |
| Ход пуансона, мм | 120 |
| Расстояние между столом и траверсой, мм | 325 |
| Скорость рабочая/прямого/обратного хода, мм/с | 13/60/75 |
| Ход по оси X (задний стол), мм | 600 |

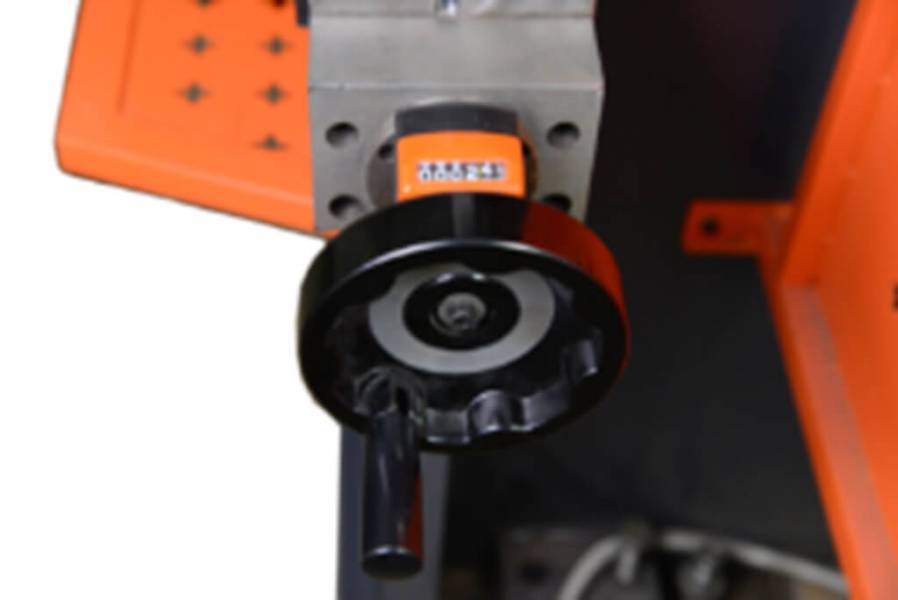

| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
| Количество пальцев заднего упора (шт) | 2 |
| Мощность двигателя, кВт | 4 |
| Мощность двигателя заднего упора, кВт | 0,55 |
| Габаритные размеры, мм | 2200х1650х2000 |
| Масса нетто/брутто, кг | 2000/2020 |

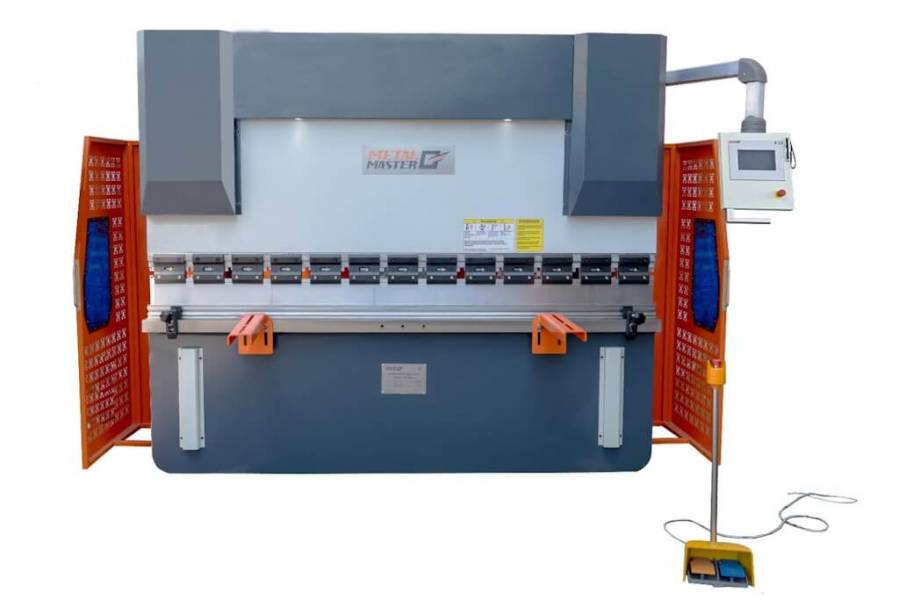

Описание станка Листогибочный пресс Metal Master HPJ 1640M с ЧПУ E22

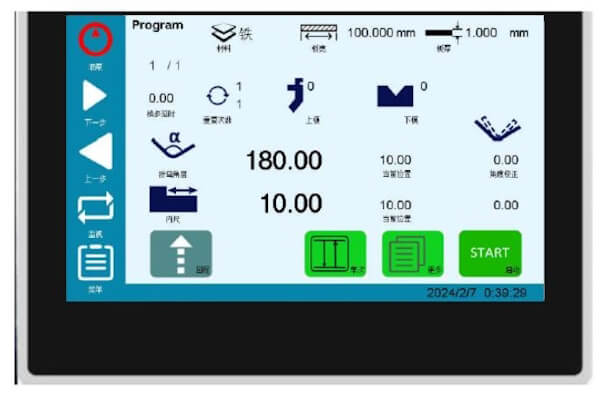

Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 имеет:
- Программирование угла гиба в градусах;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 30 программ: в каждой программе до 15 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
Штанга положений подвижной траверсы

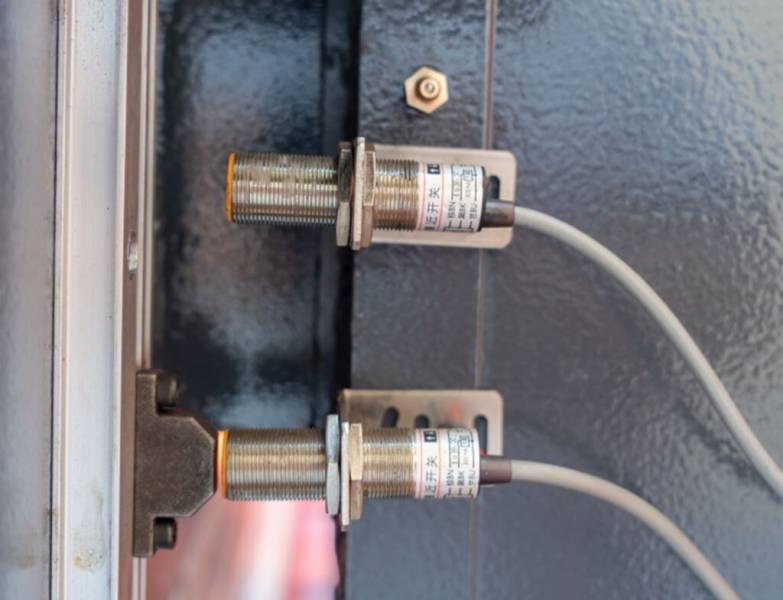

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

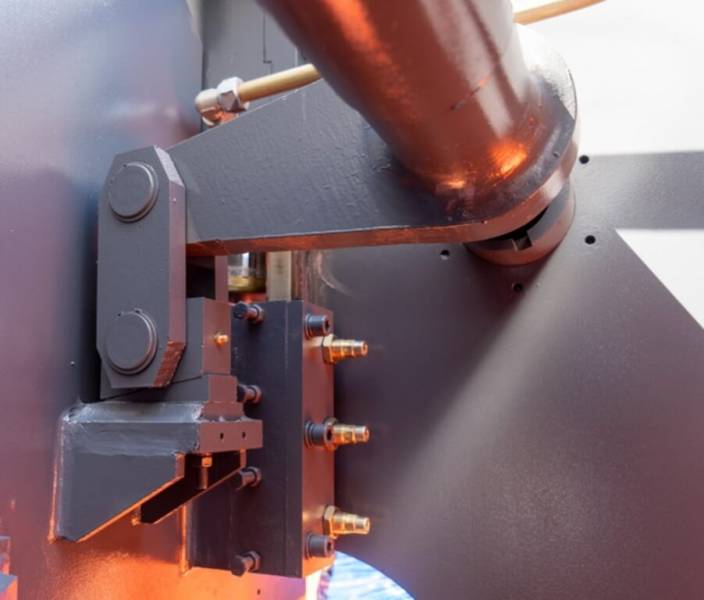

Синхронизация работы цилиндров через торсионный вал.
Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 700мм + 50мм + 300мм + 40мм + 200мм + 165мм + 100мм + 10мм + 15мм + 20мм.

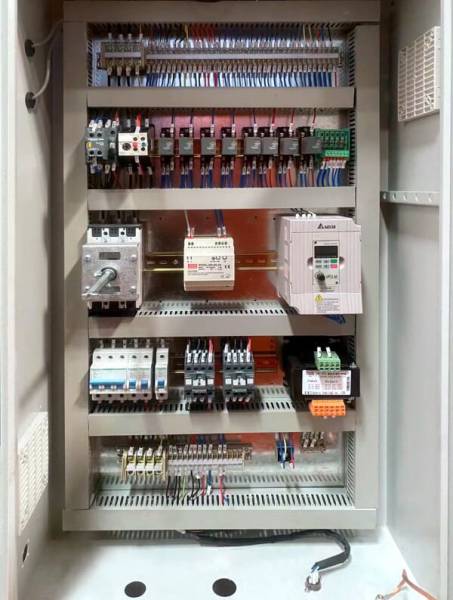

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric.

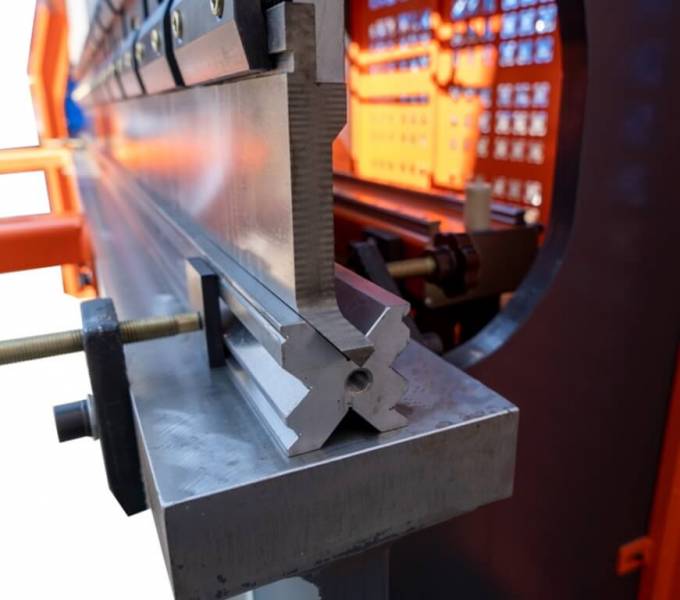

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

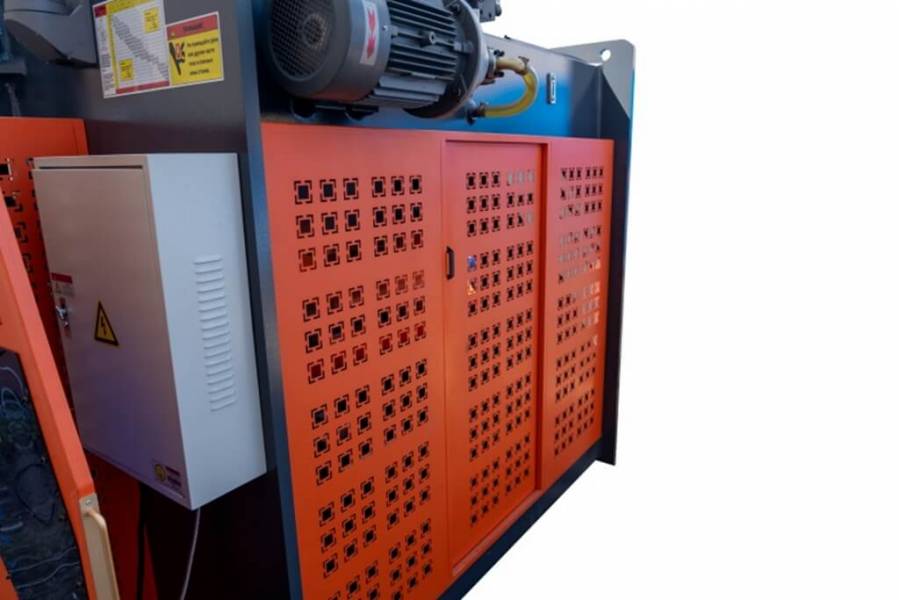

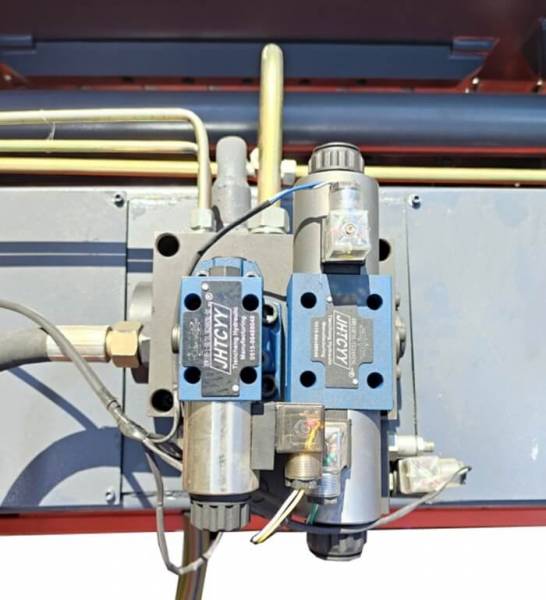

Гидравлическая система бренда Rexroth расположена на верхней части станка

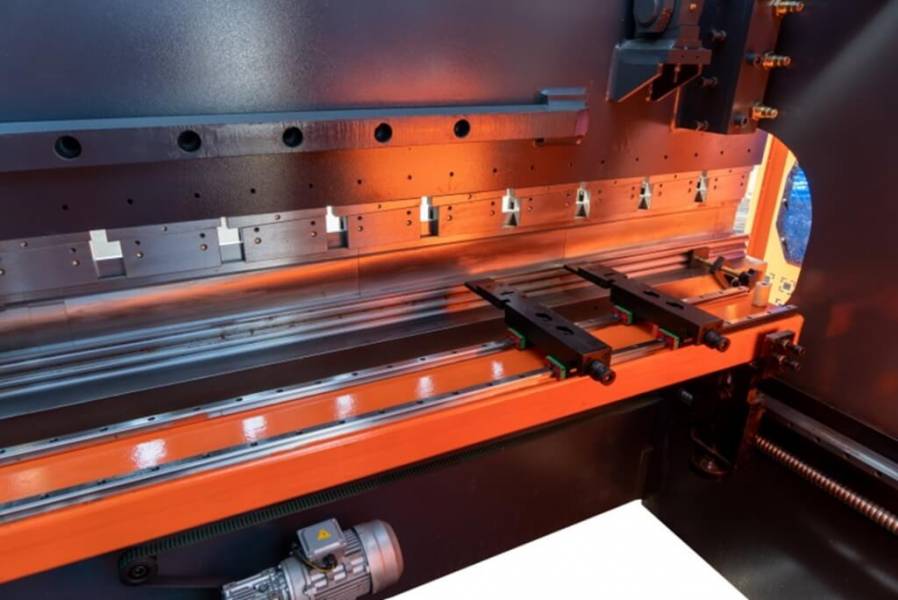

Задний упор с линейными направляющими.
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

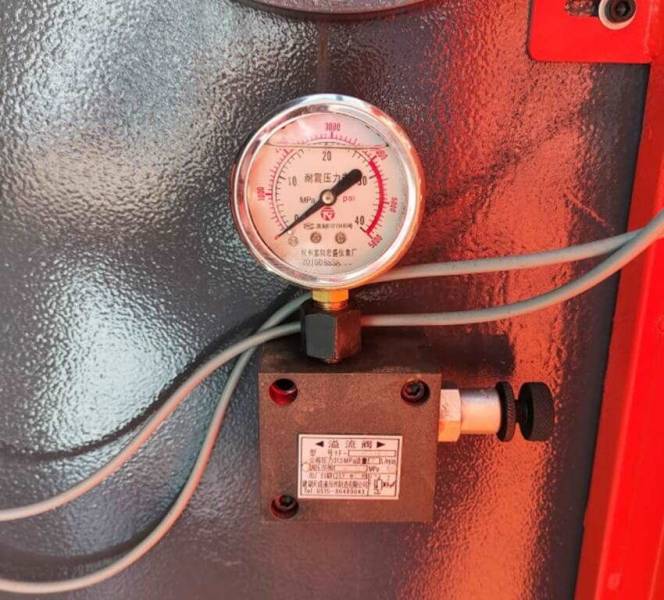

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

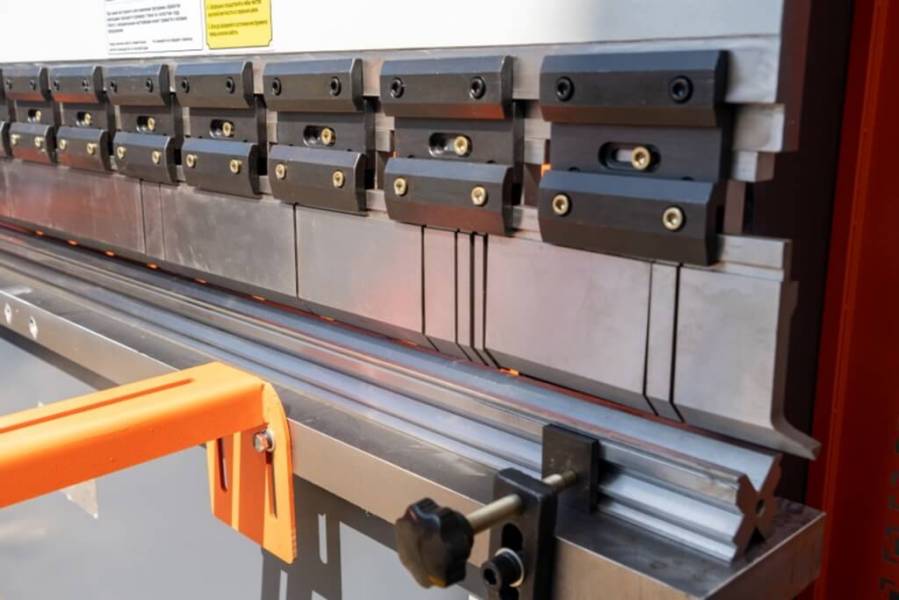

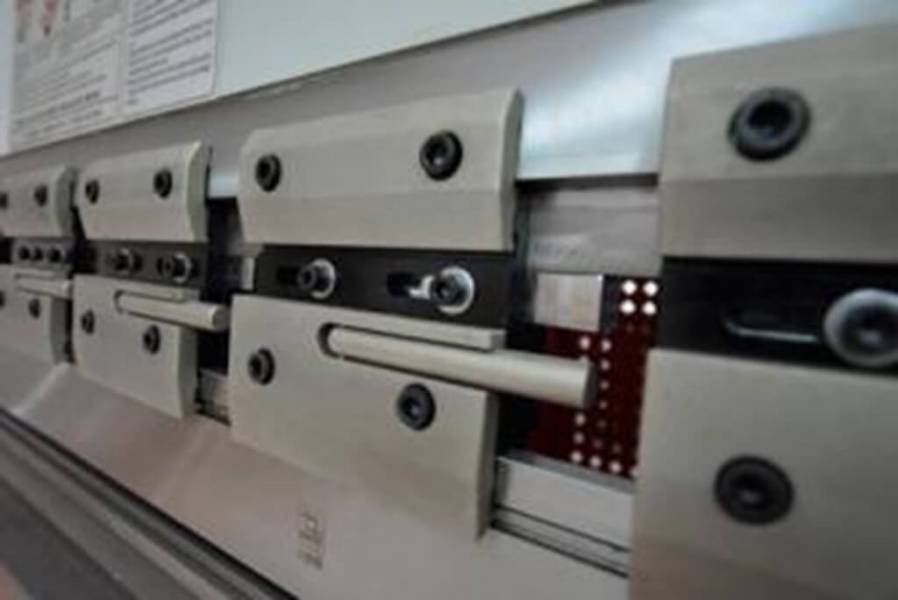

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Дополнительные опции:
Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 150 |
| 3 | 55 |
| 4 | 50 |
| 5 | 50 |
| 6 | 325 |
| 7 | 150 |
| 8 | 250 |
| 9 | 120 |
Верхний и нижний инструмент
ПуансонМатрица
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
| ЧПУ двухосевой | E22 |
| Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
| Электроавтоматика | Schneider |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADAPromecam |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
Стандартная комплектация:
- Двухосевая система ЧПУ E22
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Боковое защитное ограждения;
- Заднее защитное ограждение;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент.
- Главный двигатель бренда Siemens
Профили, получаемые при использовании листогиба:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
-
stdClass Object ( [id] => 9415 [object_id] => 5677 [ip] => 194.8.131.186 [name] => Леонид Петров [text] => Как синхронизируются цилиндры? [answer] => Добрый день! Синхронизация работы цилиндров происходит благодаря торсионному валу. [type] => product [date] => 2021-12-15 13:32:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Леонид Петров 15.12.2021 в 13:32Как синхронизируются цилиндры?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Синхронизация работы цилиндров происходит благодаря торсионному валу. -
stdClass Object ( [id] => 9414 [object_id] => 5677 [ip] => 194.8.131.186 [name] => Виталий Егоров [text] => Подскажите, какая глубина зева у данного пресса? [answer] => Здравствуйте! Глубина зева составляет 250 мм. [type] => product [date] => 2020-05-23 07:51:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Виталий Егоров 23.05.2020 в 07:51Подскажите, какая глубина зева у данного пресса?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Глубина зева составляет 250 мм.
