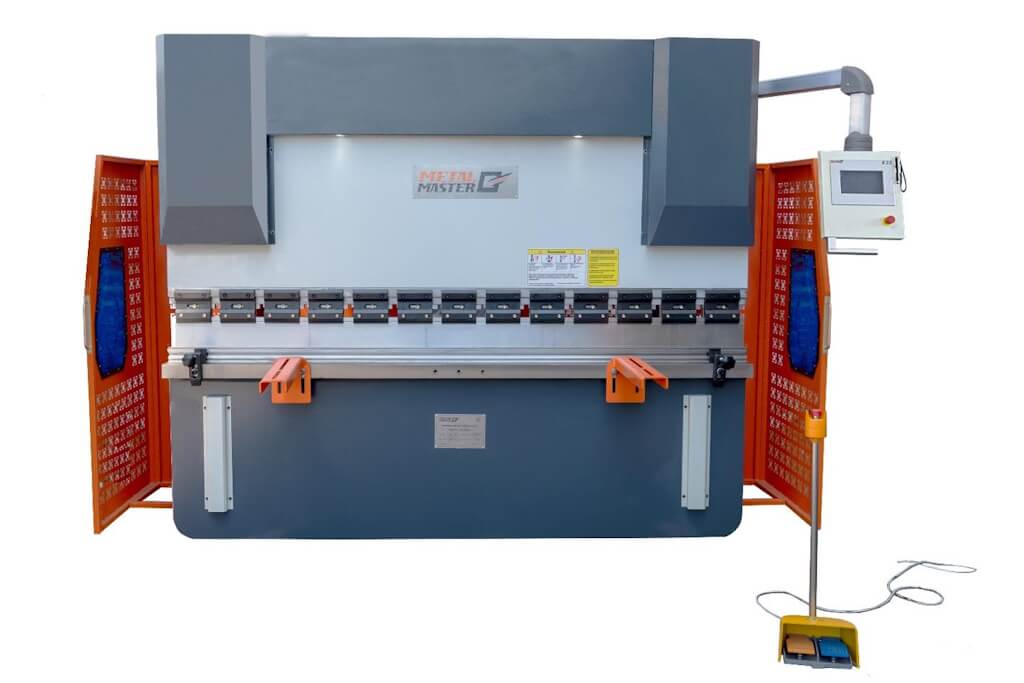

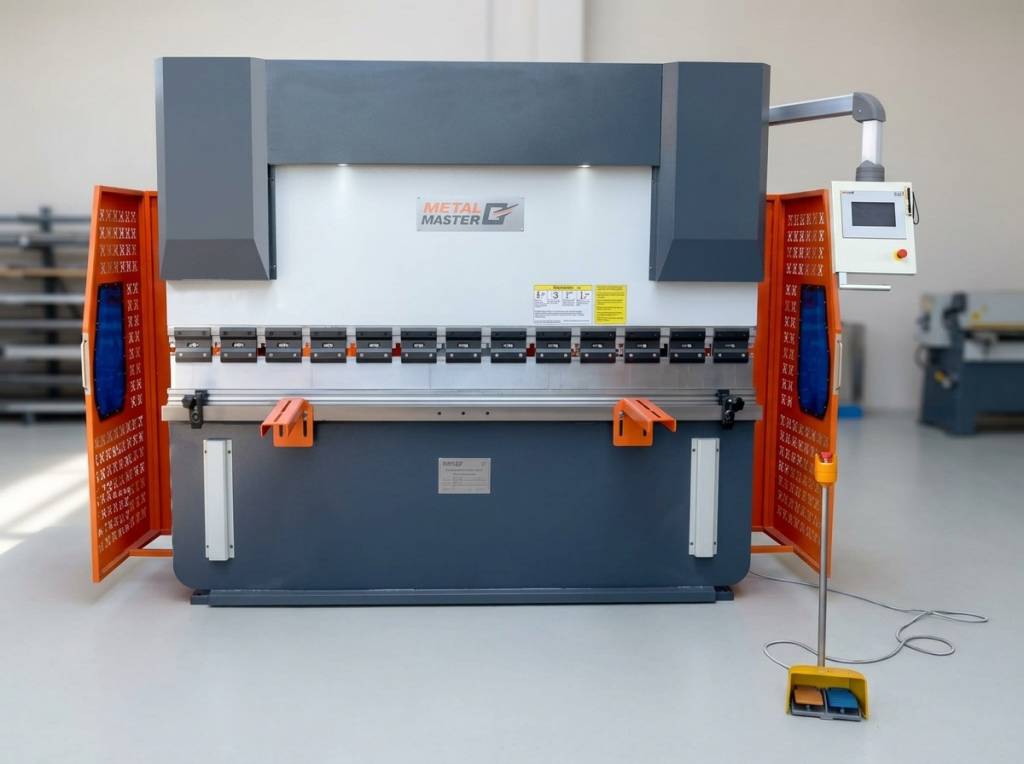

Гидравлический листогибочный пресс METAL MASTER HPJ 2040 Sensor

Сейчас этот товар смотрят 4 человека
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
1 319 912 руб.
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
  • Листогибочные прессы, Metal Master HPJ 2040 Sensor
Технические характеристики
МодельHPJ 2040 Sensor
Усилие, тонн40
Длина рабочего стола, мм2000
Расстояние между колоннами, мм1600
Глубина зева, мм250
Ход пуансона100
Расстояние между столом и траверсой, мм350
Скорость рабочая/прямого/обратного хода, мм/с15/90/70
Ход по оси X (задний стол), мм600
Точность хода по оси Х, мм±0,1
Ход по оси R (ручная регулировка заднего стола по высоте), мм100
Количество пальцев заднего упора (шт)2
Мощность двигателя, кВт4
Габаритные размеры, мм2600х1650х2200
Масса нетто/брутто, кг3100/3150
Описание

Описание станка Гидравлический листогибочный пресс METAL MASTER HPJ 2040 Sensor

Листогибочные прессы серии HPJ Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

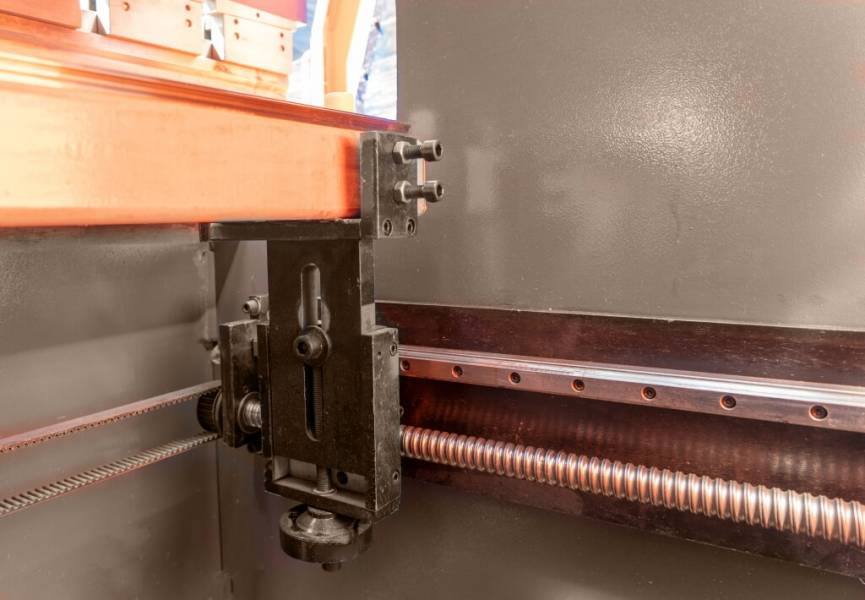

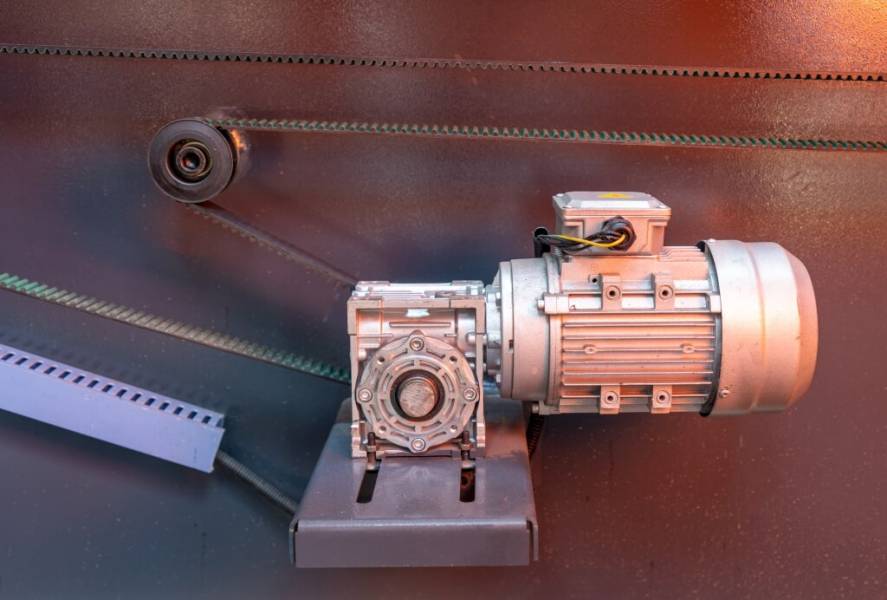

Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевойE22 с сенсорным экраном
Приводы по осямМотор-редуктор с асинхронным э/д + энкодер
ЭлектроавтоматикаSchneider
ДвигательSiemens
Масляный насосШестеренный
ИнструментМатрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)2 штуки
Пульт управленияНа поворотном кронштейне
Педаль управленияВыносная, с кнопкой аварийного останова

Схема

РасстояниеДлина, мм
1100
2150
375
455
550
6350
7160
8250
9120

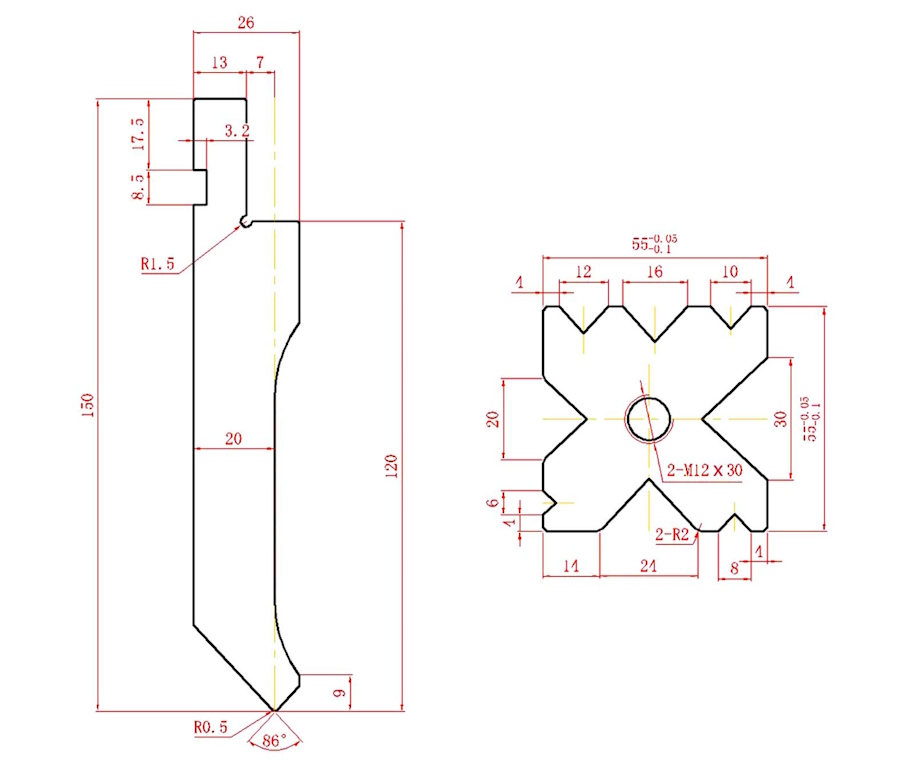

Верхний и нижний инструмент

Листогибочный пресс Metal Master HPJ 1640M c ЧПУ E22

ПуансонМатрица



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

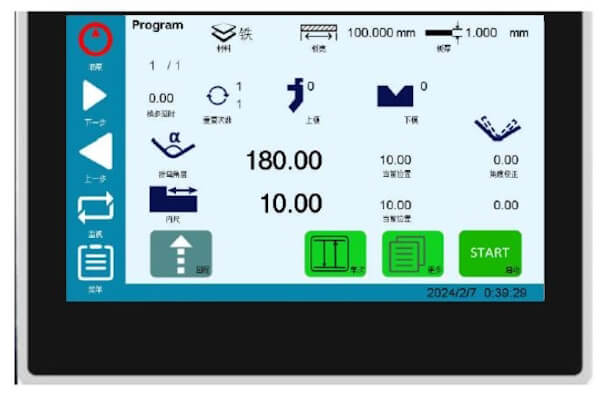

Система ЧПУ E22 с сенсорным экраном имеет:

  • Программирование угла гиба в градусах;
  • 7-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 40 программ: в каждой программе до 25 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

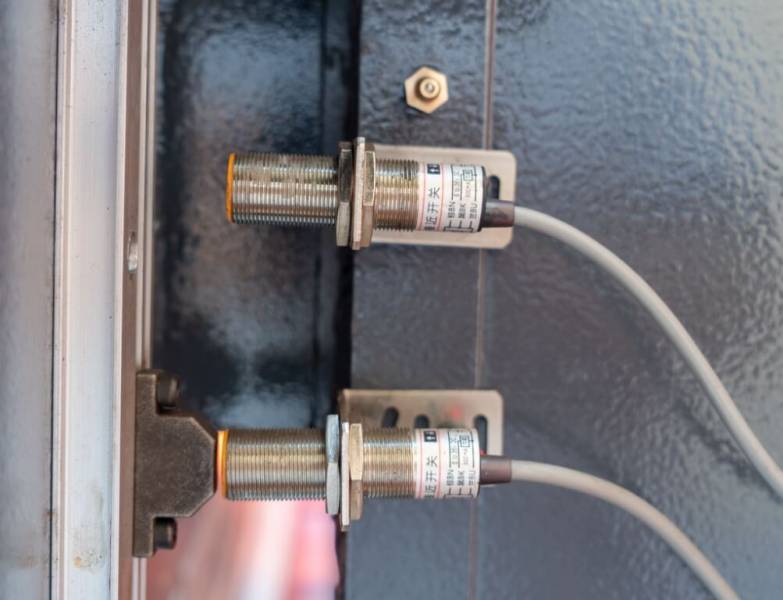

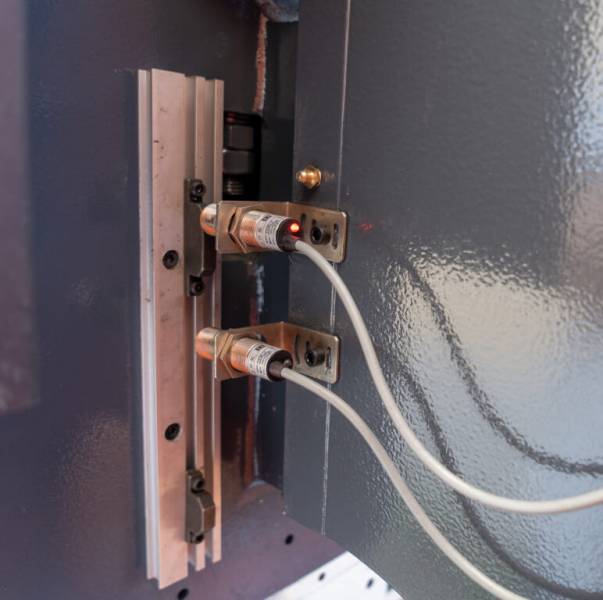

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

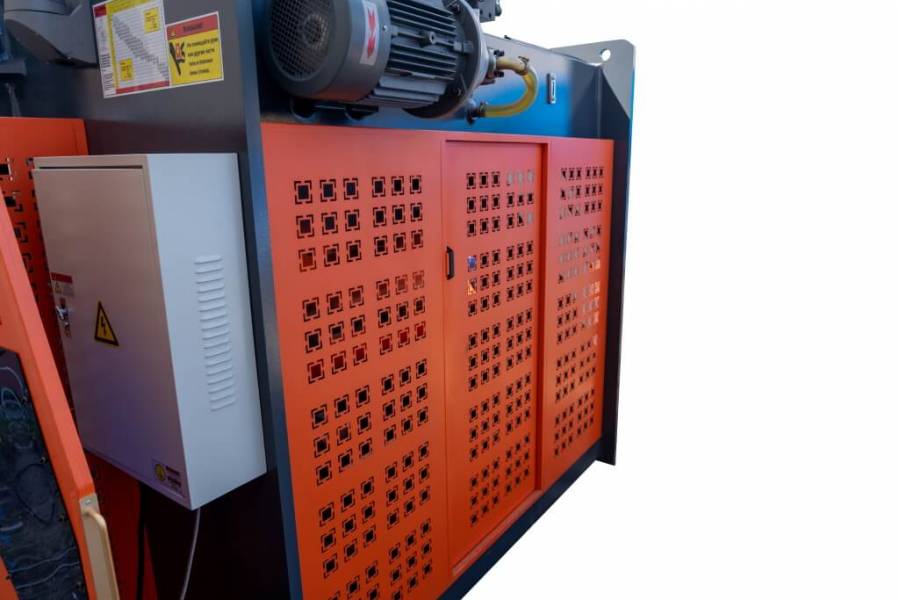

Защита задней стенки с концевым выключателем

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

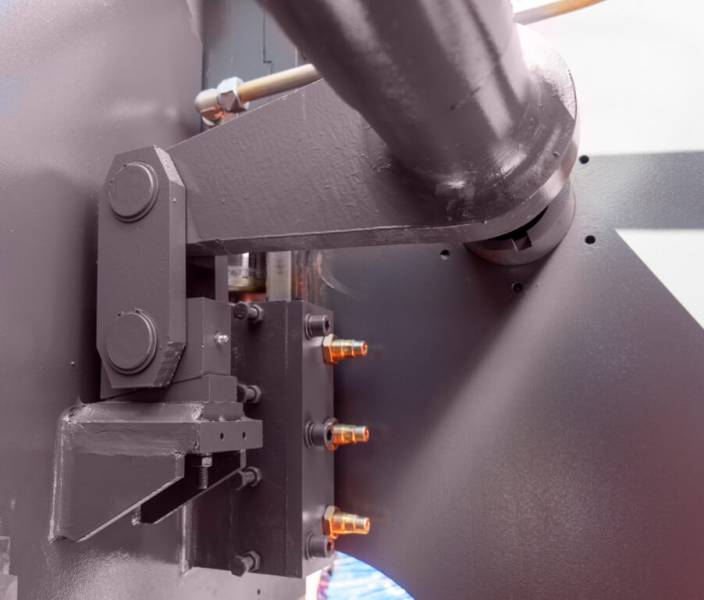

Синхронизация работы цилиндров через торсионный вал.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

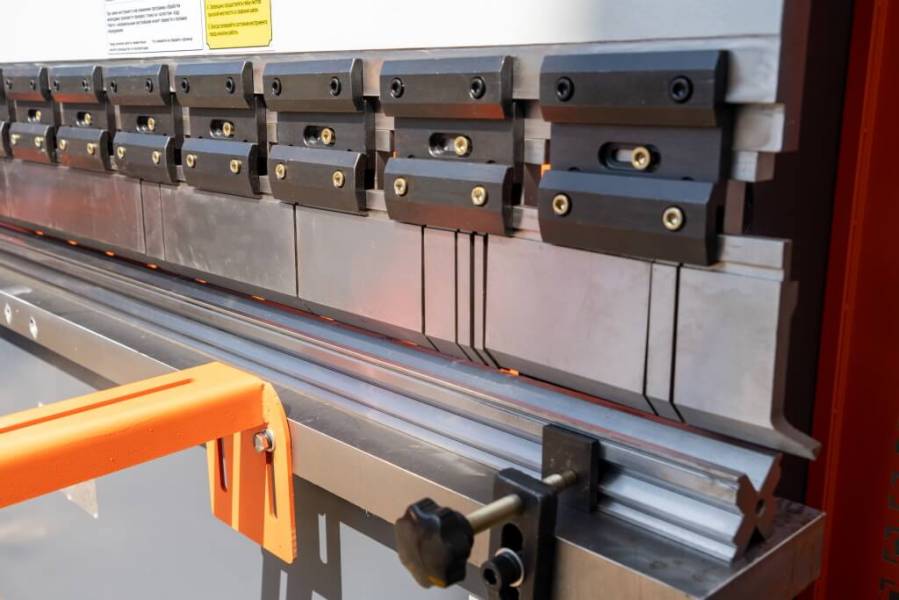

Станок оснащен сегментным верхним инструментом.

Размеры сегментов: 100мм + 500мм + 165мм + 40мм + 50мм + 300мм + 500мм + 200мм + 20мм + 15мм + 10мм + 100мм

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

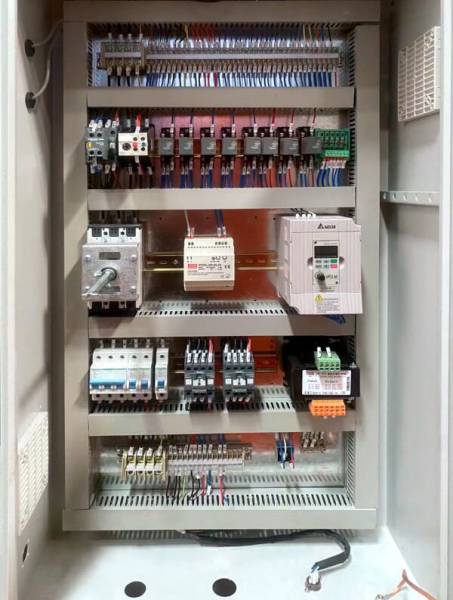

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ Sensor используется электрооборудование компаний Schneider Electric.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

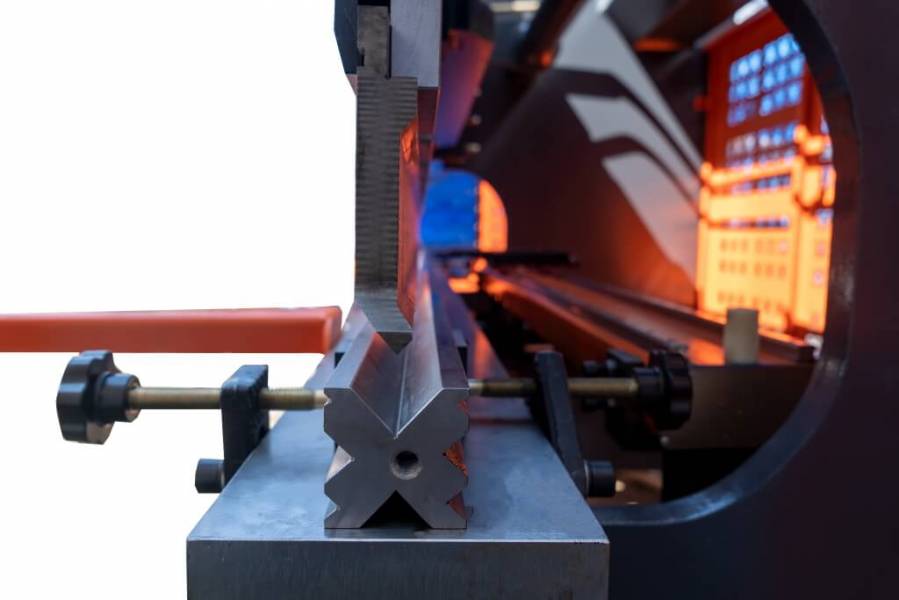

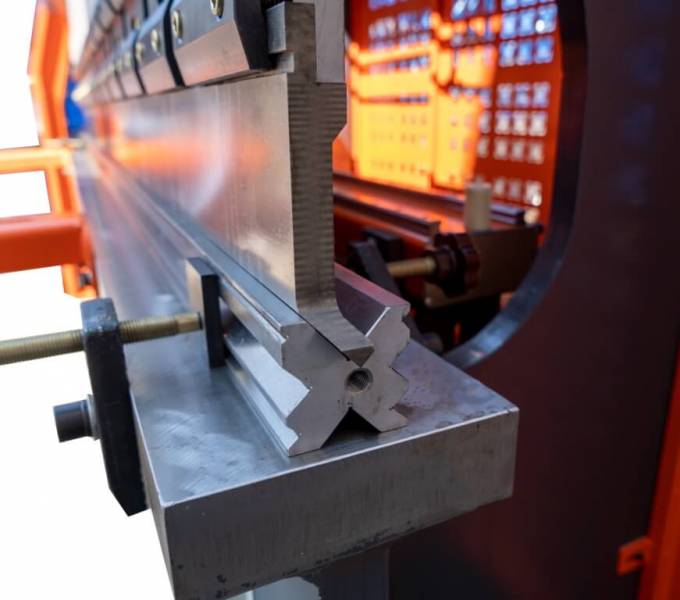

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

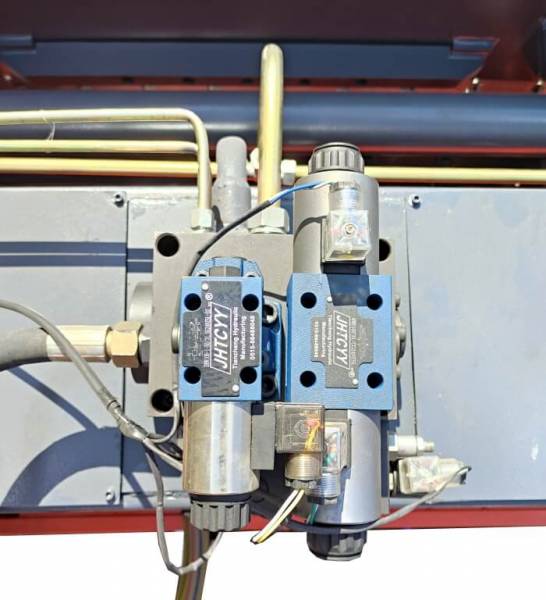

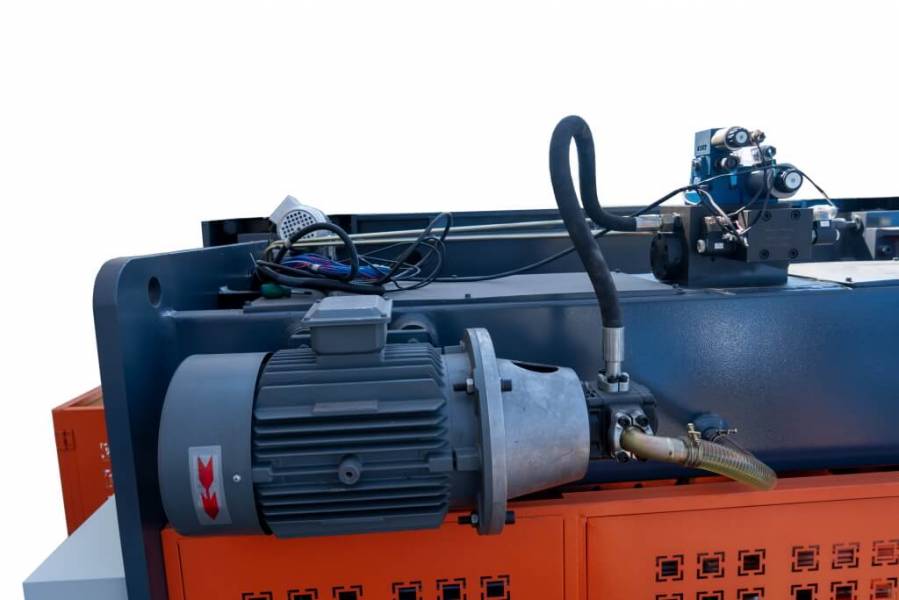

Гидравлическая система бренда Rexroth расположена на верхней части станка

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

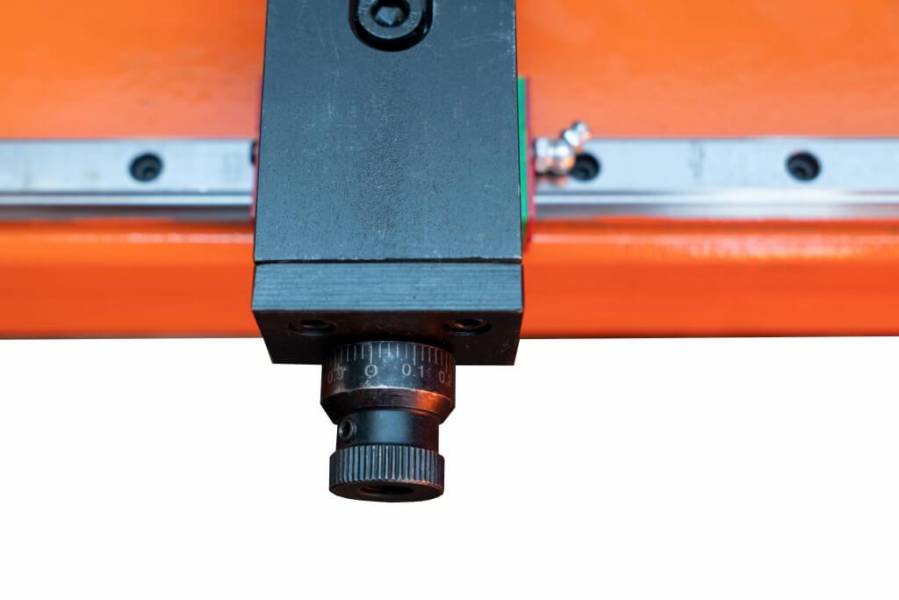

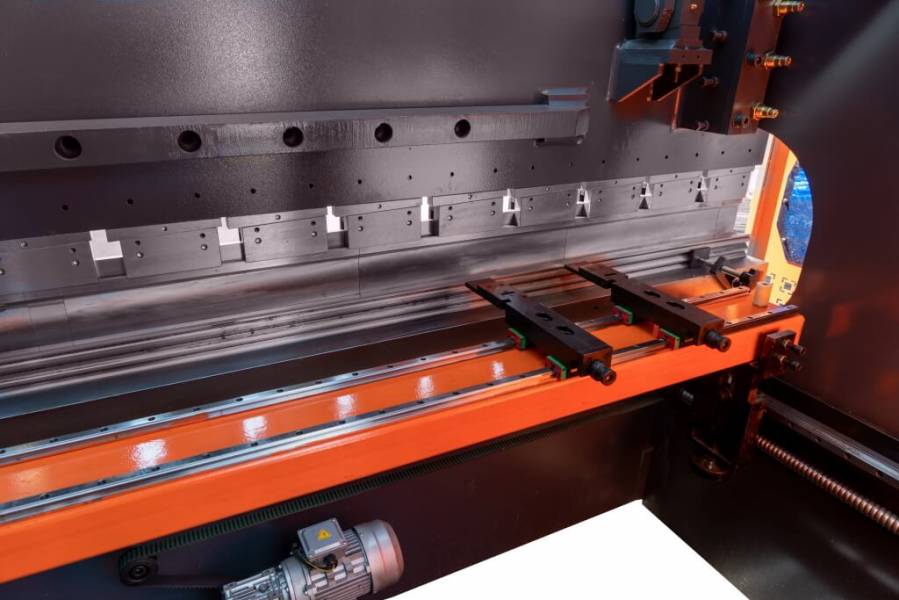

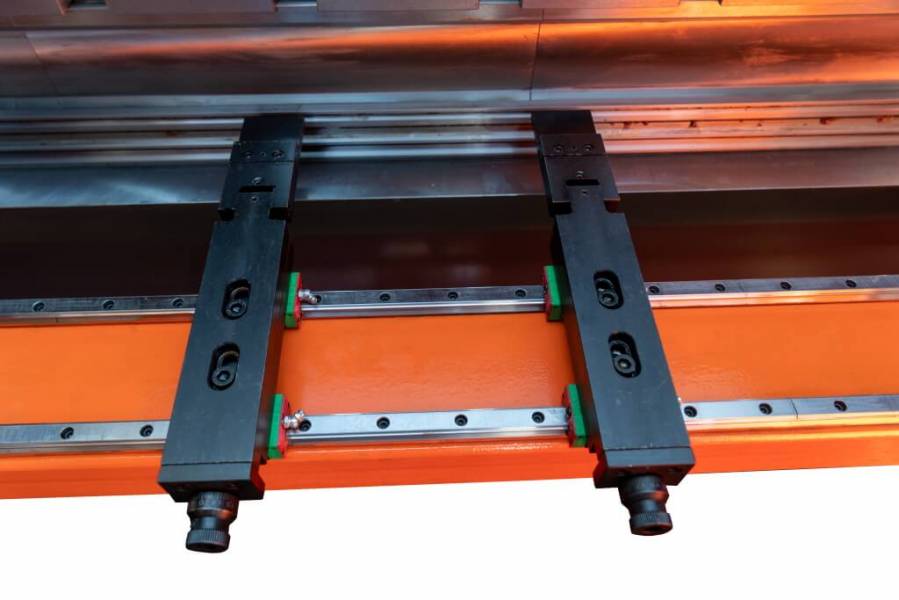

Задний упор с линейными направляющими.

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

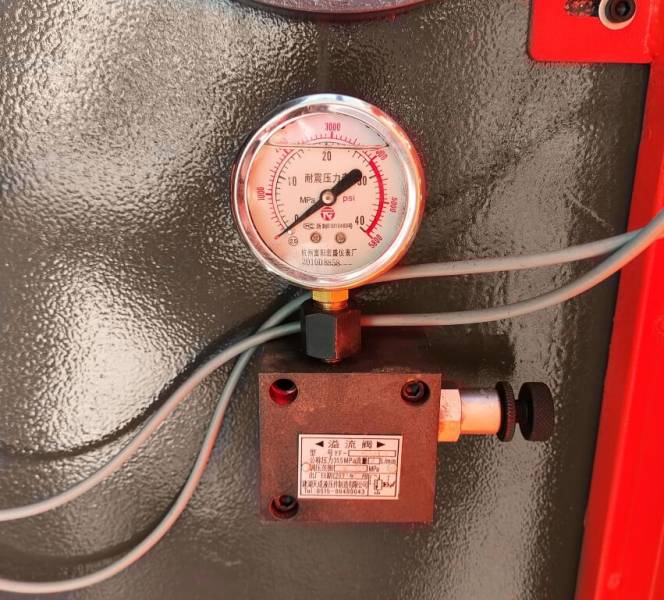

Манометр и регулятор усилия пресса

Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Дополнительные опции:

Листогибочный пресс Metal Master HPJ 1640M
            c ЧПУ E22

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.

Стандартная комплектация:

  1. Двухосевая система ЧПУ E22 с сенсорным экраном
  2. Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
  3. Боковое защитное ограждения;
  4. Заднее защитное ограждение;
  5. Электроавтоматика Schneider;
  6. Зубчатый масляный насос;
  7. Быстросъёмный инструмент;
  8. Главный двигатель бренда Siemens.

Профили, получаемые при использовании листогиба:

Профили листогиба

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Товар из разделов

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master HPJ 2040 Sensor
  • Алексей Кляпов 22.08.2021 в 16:15
    Панель управлвения расположена слева или справа от станка?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Панель управления расположена на кронштейне, который крепится в правой части станка.
  • Кирил Новиков 10.06.2021 в 12:38
    Угол гиба задается в градусах?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Да, угол гиба программируется в градусах.
