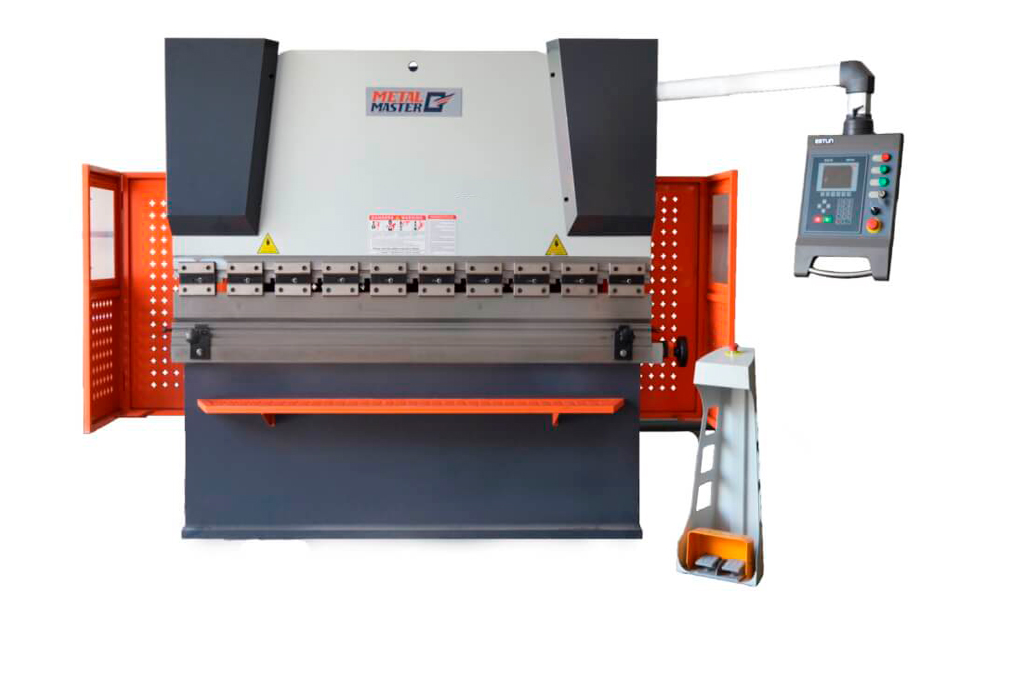

Листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22

Сейчас этот товар смотрят 2 человека
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Длина 3600 мм
  • Усилие 100 тонн
Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal Master HPJ 32100m
  • Листогибочные прессы, Metal MasterHPJ 32100m
  • Листогибочные прессы, Metal MasterHPJ 32100m
  • Листогибочные прессы, Metal MasterHPJ 32100m
  • Листогибочные прессы, Metal MasterHPJ 32100m
Технические характеристики
МодельHPJ 32100K
Усилие, тонн100
Длина рабочего стола, мм3200
Расстояние между колоннами, мм2500
Глубина зева, мм320
Ход пуансона140
Расстояние между столом и траверсой, мм400
Скорость опускания/рабочая/обратного хода, мм/с10\120
Мощность двигателя, кВт7.5
Габариты, ДхШхВ, мм3600×1650×2350
Вес нетто/брутто, кг6300/6400
Видеообзор
Видеообзор станка
Online трансляции из демозалов и складов
  • ONLINE трансляции из демозалов и складов Metal Master Демозал в Москве
  • ONLINE трансляции из демозалов и складов Metal Master Склад
  • ONLINE трансляции из демозалов и складов Metal Master Демозал в Санкт-Петербурге
  • ONLINE трансляции из демозалов и складов Metal Master Отдел продаж в Орле
Описание

Описание станка Листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22

  Панель  управления
 CybTouch 8 PS предназначен специально для синхронных листогибочных прессов.
 В рамках диапазона CybTouch, он имеет интуитивно понятный и яркий цветной сенсорный экран и высокую интеграцию функций.
 Благодаря интерактивному сенсорному программному интерфейсу с большими клавишами, он-лайн помощью, и многими другими автоматическими функциями управлять CybTouch 8 ПС так же просто, как управлять манипулятором.
 CybTouch 8 PS интегрирован в стильный и современный корпус, специально разработанный для крепления к поворотному рычагу, или может дополнительно поставляться в качестве надежной панели.

 Большой сенсорный экран, с яркими цветами и высокой контрастностью.
 Простые страницы, четкий дисплей,
большие клавиши.
 Интуитивно понятный и удобный
интерфейс.
 Законченный цикл программирования
для увеличения эффективности
массового производства с
несколькими изгибами.
 Простые одиночные изгибы на
странице EasyBend.
 Он-лайн помощь и интерактивные
всплывающие окна.
 Удобное беспроводное резервное
копирование данных и обновление
программного обеспечения с
помощью ПК или ноутбука.
 Порт USB для передачи
данных/резервного копирования.
 Большое разнообразие доступных
языков.
 Различные автоматические расчеты
функций сгиба.
 Можно запомнить
последовательность гибов и
программ.
 Управление углами
 Простое ручное управление.
 Управление 2 осями
 Коррекция угла и заднего упора.
   Панель  управления
 CybTouch 8 PS предназначен специально для синхронных листогибочных прессов.
 В рамках диапазона CybTouch, он имеет интуитивно понятный и яркий цветной сенсорный экран и высокую интеграцию функций.
 Благодаря интерактивному сенсорному программному интерфейсу с большими клавишами, он-лайн помощью, и многими другими автоматическими функциями управлять CybTouch 8 ПС так же просто, как управлять манипулятором.
 CybTouch 8 PS интегрирован в стильный и современный корпус, специально разработанный для крепления к поворотному рычагу, или может дополнительно поставляться в качестве надежной панели.

 Большой сенсорный экран, с яркими цветами и высокой контрастностью.
 Простые страницы, четкий дисплей,
большие клавиши.
 Интуитивно понятный и удобный
интерфейс.
 Законченный цикл программирования
для увеличения эффективности
массового производства с
несколькими изгибами.
 Простые одиночные изгибы на
странице EasyBend.
 Он-лайн помощь и интерактивные
всплывающие окна.
 Удобное беспроводное резервное
копирование данных и обновление
программного обеспечения с
помощью ПК или ноутбука.
 Порт USB для передачи
данных/резервного копирования.
 Большое разнообразие доступных
языков.
 Различные автоматические расчеты
функций сгиба.
 Можно запомнить
последовательность гибов и
программ.
 Управление углами
 Простое ручное управление.
 Управление 2 осями
 Коррекция угла и заднего упора.

Панель управления

CybTouch 8 PS предназначен специально для синхронных листогибочных прессов.

В рамках диапазона CybTouch, он имеет интуитивно понятный и яркий цветной сенсорный экран и высокую интеграцию функций.

Благодаря интерактивному сенсорному программному интерфейсу с большими клавишами, он-лайн помощью, и многими другими автоматическими функциями управлять CybTouch 8 ПС так же просто, как управлять манипулятором.

CybTouch 8 PS интегрирован в стильный и современный корпус, специально разработанный для крепления к поворотному рычагу, или может дополнительно поставляться в качестве надежной панели.

  • Большой сенсорный экран, с яркими цветами и высокой контрастностью.
  • Простые страницы, четкий дисплей, большие клавиши.
  • Интуитивно понятный и удобный интерфейс.
  • Законченный цикл программирования для увеличения эффективности массового производства с несколькими изгибами.
  • Простые одиночные изгибы на странице EasyBend.
  • Он-лайн помощь и интерактивные всплывающие окна.
  • Удобное беспроводное резервное копирование данных и обновление программного обеспечения с помощью ПК или ноутбука.
  • Порт USB для передачи данных/резервного копирования.
  • Большое разнообразие доступных языков.
  • Различные автоматические расчеты функций сгиба.
  • Можно запомнить последовательность гибов и программ.
  • Управление углами
  • Простое ручное управление.
  • Управление 2 осями
  • Коррекция угла и заднего упора.

  Штанга положений подвижной траверсы
  При  помощи ползунов, расположенных на дополнительной штанге, можно быстро задать  высоту подъема ножа и устанавливать границу переключения скорости подачи и  рабочего хода пуансона.   Штанга положений подвижной траверсы
  При  помощи ползунов, расположенных на дополнительной штанге, можно быстро задать  высоту подъема ножа и устанавливать границу переключения скорости подачи и  рабочего хода пуансона.

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

  Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.   Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

  Концевой  выключатель безопасности
  Отключает  питание станка в случае открытия задней стенки.   Концевой  выключатель безопасности
  Отключает  питание станка в случае открытия задней стенки.

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

  Синхронизация  работы цилиндров через торсионный вал.    Синхронизация  работы цилиндров через торсионный вал.

Синхронизация работы цилиндров через торсионный вал.

  T-образный  паз на рабочем столе
	Служит для закрепления  нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов  передней поддержки листа.   T-образный  паз на рабочем столе
	Служит для закрепления  нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов  передней поддержки листа.

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

  Электро-шкаф
  Служит  для размещения электрооборудования станка. В станках серии HPJ-K используется  электрооборудование компаний Siemens и Schneider Electric.
  Электро-шкаф
  Служит  для размещения электрооборудования станка. В станках серии HPJ-K используется  электрооборудование компаний Siemens и Schneider Electric.

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

  Стандартные  матрица и пуансон
  Верхний  инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент  (Матрица)– многоручьевая 4-х сторонняя матрица
  Стандартные  матрица и пуансон
  Верхний  инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент  (Матрица)– многоручьевая 4-х сторонняя матрица

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

  Гидравлическая система Bosch-Rexroth (Германия)    Гидравлическая система Bosch-Rexroth (Германия)

Гидравлическая система Bosch-Rexroth (Германия)

  Бомбирование ручное  – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.  (Дополнительная опция)    Бомбирование ручное  – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.  (Дополнительная опция)

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)

 Быстросъемный инструмент в разы ускоряет процесс смены инструмента.  (Дополнительная опция)   Быстросъемный инструмент в разы ускоряет процесс смены инструмента.  (Дополнительная опция)

Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)

 Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.  (Дополнительная опция)   Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.  (Дополнительная опция)

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)

Для эффективного решения широкого спектра технологических операций связанных с гибкой листового металла в условиях серийного производства рекомендуем купить листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22. Данное оборудование благодаря надёжности и функциональными возможностям широкого востребовано во многих сферах: строительство, машиностроение, приборостроение, а также других, где необходимо быстро и максимально качественно выполнять операции направленные на создание значительного количества профилей.

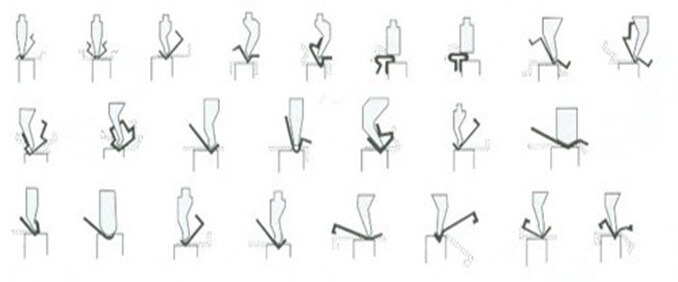

Профили, получаемые при использовании листогиба

Даже серьёзная эксплуатационная нагрузка не будет оказывать негативного воздействия на точность решения поставленных задач. Мощная сварная конструкция гибочного пресса устойчива к возникающим производственным вибрациям.

Благодаря быстрой и эффективной работе станок способен окупить себя в кратчайшие сроки. Себестоимость готовых изделий значительно снижается, что положительно сказывается на итоговой прибыли вашего предприятия.

Эргономичность. Работать за станком удобно. Оператору нужно обладать базовыми навыками работы за аналогичным оборудованием, и тогда нет необходимости в прохождении длительного и сложного обучения. Потребуется только внимательно изучить руководство пользователя, освоить технику безопасности, а также пройти краткий инструктаж. Важно регулярно осуществлять техническое обслуживание станка. При таком подходе техника прослужит долго, радуя безупречным качеством выполнения требуемых задач.

Выбор листогибочного гидравлического пресса – важное и ответственное занятие. Данный станок должен полностью соответствовать технологическим особенностям вашего предприятия. Кроме загруженности производства следует обязательно учитывать следующие параметры: рабочая длина обрабатываемого материала, предельно допустимая толщина листового металла, глубина зева, расстояние между столом и траверсой, мощность двигателя, масса и габаритные размеры станка. Для того чтобы исключить преждевременный износ оборудования рекомендуем покупать станок с запасом по определённым параметрам.

Конструктивные особенности и преимущества реализуемой техники:

  1. Надёжная гидравлическая система. Гибка металла выполняется с высокой скоростью и точностью;
  2. Данный гибочный станок представляет собой отличное сочетание относительно низкой цены и превосходного качества (полное соответствие европейским стандартам). Перед поступлением в продажу оборудование проходит тестирование во всех режимах работы. Приобретение бракованной техники полностью исключено;
  3. Надёжная система ЧПУ. На специальном дисплее отображаются заданные и текущие положения рабочих органов по осям;
  4. Безопасность. Полностью исключён доступ посторонних в зону заднего упора. Защита задней стенки станка;
  5. Конструкция пресса выполнена из стальных плит, которые прошли специальную термическую обработку для снятия напряжения;
  6. Наличие манометра и регулятора усилия пресса. Предельно точная настройка на работу с требуемой толщиной листового материала;
  7. Простая эксплуатация. Большая рабочая поверхность, а также значительный просвет между плитами позволяет обеспечить оптимальное выполнение работ по всей длине;
  8. Расположенные на фронтальной части кронштейны поддержки листа с регулируемым перекидным упором способствуют более точному расположению листового материала на матрице оборудования;
  9. Устойчивость. Для установки оборудования достаточно ровной поверхности.

Когда ищите надёжную, функциональную и эргономичную технику для обработки листового металла, то предлагаем купить листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22. Станок не подведёт, прослужит долго, на отлично решит поставленные задачи.

Стандартная комплектация гибочного пресса
ЧПУ
CybToch 8(Cybelec)
Приводы по осям
Комплектные сервоприводы (КСП) производства Estun
Клапаны
Bosch-Rexroth
Электроавтоматика
Siemens и Schneider
Масляный насос
Шестеренный
Инструмент
Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)
3 штуки
Уплотнения г/ц
NOK Japan
Пульт управления
На поворотном кронштейне
Педаль управления
Выносная, с кнопкой аварийного останова

Компания Metal Master – надёжный поставщик востребованного металлообрабатывающего оборудования!

Наша компания длительное время занимается поставками металлообрабатывающей техники. С необходимыми задачами мы справляемся на отлично и подтверждением этому служит значительное количество положительных отзывов. Поможем подобрать технику, как для небольшой ремонтной мастерской, так и для крупного промышленного предприятия.

Предлагаем станки без завышенных наценок. Также регулярно проходят акции позволяющие купить необходимое оборудование ещё дешевле. Следите за новостями на нашем сайте.

Наличие демо-зала позволяет оценить станок в работе перед тем, как купить его. Так вы сможете быть на 100% уверены в правильности сделанного выбора.

Собственный сервисный центр. Проводим быстрое и грамотное гарантийное и постгарантийное обслуживание.

Доставка выполняется в максимально сжатые сроки, в любой город РФ. Отгрузка оборудования в ТК производится в тот же день, когда средства будут перечислены на счёт компании.

После изучения данной информации возникли вопросы или хотите сделать заказ? Просто позвоните по номеру, который указан на сайте. Опытный менеджер предоставит все необходимые сведения, позволяющие принять верное решение.
