Технические характеристики
ХарактеристикиMasterTurn 3390G
Макс. диаметр обработки над станиной, мм330
Расстояние между центрами, мм900
Макс. диаметр обработки над суппортом, мм220
Ширина станины, мм160
Диаметр сквозного отверстия шпинделя, мм38
Конус шпинделяMT 5
Количество передач шпинделя12
Диапазон скоростей шпинделя, об/мин65-1650
Диаметр 3-х кулачкового патрона, мм160
Макс. ход поперечной салазки суппорта, мм160
Макс. ход верхней салазки суппорта, мм100
Макс. угол поворота верхней салазки суппорта±60°
Диапазон нарезаемых метрических резьб, мм0,25-6 мм (12 видов)
Диапазон нарезаемых дюймовых резьб, ниток на дюйм120-4 (18 видов)
Диапазон автоматической продольной подачи, мм/об0,087–2,049
Диапазон автоматической поперечной подачи, мм/об0,019—0,444
Диаметр пиноли задней бабки, мм32
Макс. ход пиноли задней бабки, мм75
Конус пиноли задней бабкиMT 3
Макс. сечение резца, мм16х16
Диаметр и шаг основного ходового винта, мм24х3
Мощность двигателя, кВт1,1
Тип двигателяАсинхронный
Напряжение220 В
Вес нетто/брутто, кг305 / 325
Габаритные размеры станка (ДхШхВ), мм1570х660х650
Габаритные размеры упаковки (ДхШхВ), мм1660x770x760
Видеообзор
Видеообзор станка
Описание

Описание станка Metal Master MasterTurn 3390G

Metal Master MasterTurn 3390G – это настольный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Особенности:

  • Наличие полноценной коробки резьб и подач;
  • Автоматическая продольная и поперечная подача;
  • Переключение скоростей осуществляется с помощью коробки передач;
  • Наличие металлических шестерен гитары зубчатых колес;
  • Наличие быстрозажимного эксцентрикового механизма задней бабки;
  • Высокая износостойкость направляющих станины, прошедших процесс закалки ТВЧ и имеющих твердость 48-52 HRC;
  • Станок оснащен двигателем мощностью 1,1 кВт.

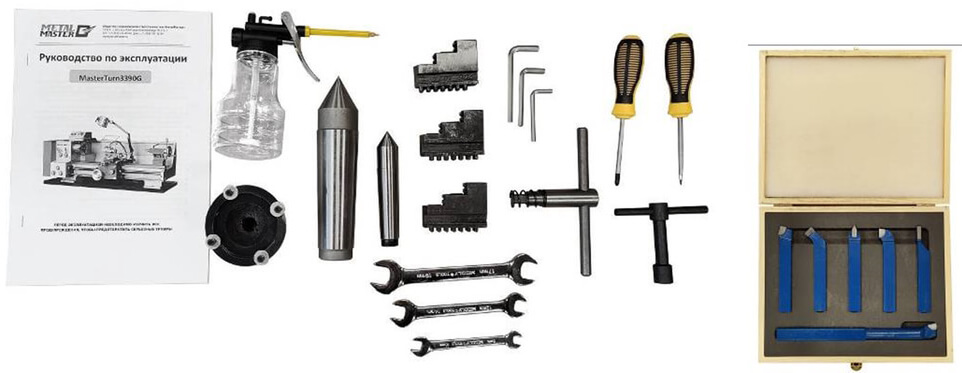

Стандартная комплектация:

  • 3-х кулачковый патрон 160 мм с обратными кулачками;
  • Защитная крышка патрона;
  • Защитная крышка суппорта;
  • Поддон / лоток для стружки;
  • Защитная крышка ходового винта;
  • Набор режущего инструмента;
  • Инструкция по эксплуатации на русском языке;
  • Инструментальный ящик:
    Неподвижный центр МТ3, МТ5; Набор гаечных ключей; Набор шестигранных ключей; Ключ патрона и резцедержки; Две отвертки; Обратные кулачки; Маслёнка; Воронка для слива СОЖ.

Стандартная комплектация

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н».

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Данную модель выгодно отличает наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Модель оснащена трехкулачковым патроном диаметром 160 мм с обратными кулачками в комплекте.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Трехкулачковый патрон и резцедержатель 16х16 мм оснащены защитными кожухами. Также станок оснащен задним защитным кожухом. Кожух патрона оснащен концевым выключателем.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

12 ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Станок оснащен двигателем мощностью 1,1 кВт.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Внутренний диаметр отверстия шпинделя составляет 38 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

В верхней части передней бабки расположены кнопки включения станка, световой индикатор включения, аварийный грибок выключения.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Вылет пиноли задней бабки – 75 мм. Диаметр пиноли составляет 32 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Поперечное перемещение задней бабки составляет ± 7 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Цена деления лимба задней бабки составляет 0,025мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Цена деления лимба продольной подачи составляет 0,5 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Цена деления лимба поперечной подачи составляет 0,1 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Цена деления лимба тонкой продольной подачи составляет 0,05 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Ширина чугунной станины составляет 160 мм, что значительно увеличивает жесткость работы станка и влияет на точность обработки.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Все подвижные части станка оснащены тавотницами.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Токарный станок оснащен механизмом продольной и поперечной автоподачи и рычагом нарезания резьбы. Так же с правой стороны суппорта расположен рычаг включения вращения шпинделя.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Передняя бабка токарного настольного токарного станка MasterTurn 3390G оснащена маслоуказательными окошками для оперативного контроля уровня масла.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от преждевременного износа.

Настольный токарно-винторезный станок Metal Master MasterTurn 3390G

В ЗИП входят набор ключей, шестигранники, крестовая и шлицевая отвертка, обратные кулачки, два упорных центра, масленка, воронка для слива СОЖ, набор режущего инструмента и инструкция по эксплуатации на русском языке.

Отзывы и вопросы
Отзывы и вопросы. Metal Master MasterTurn 3390G
  •  stdClass Object
    (
        [id] => 9826
        [object_id] => 5661
        [ip] => 176.48.2.107
        [name] => Я
        [text] => Здравствуйте, подскажите пожалуйста конус задней бабки токарного станка METALMASTER MASTERTURN 3390G.
        [answer] => Здравствуйте, конус задней бабки МТ3.
        [type] => product
        [date] => 2024-01-25 17:03:36
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => kd682644@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Я 25.01.2024 в 17:03
    Здравствуйте, подскажите пожалуйста конус задней бабки токарного станка METALMASTER MASTERTURN 3390G.
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте, конус задней бабки МТ3.
