Наименование параметров | MML 2550 | |
---|---|---|
Макс. Диаметр обработки над станиной, мм | 250 | |
Расстояние между центрами, мм | 550 | |
Диаметр обработки над суппортом ,мм | 150 | |
Высота центров, мм | 125 | |
Ширина станины, мм | 135 | |
Частота вращения шпинделя, об/мин | 125-2000 | |
Регулировка скорости вращения шпинделя | Механическая | |
Внутренний конус шпинделя | МК 4 | |
Диаметр сквозного отверстия в шпинделе, мм | 26 | |
Ход верхней каретки суппорта, мм | 70 | |
Ход поперечной каретки суппорта, мм | 110 | |
Внутренний конус пиноли задней бабки | МК 2 | |
Перемещение пиноли задней бабки, мм | 65 | |
Пределы шага нарезаемых метрических резьб, мм | 0,2-3,5 | |
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм | 8-56 | |
Высота державки резца, мм | 12х12 | |
Габаритные размеры, мм | 1110x500x500 | |
Размер упаковки (ДхШхВ),мм | 1200x560x570 | |
Мощность двигателя | 0,75 кВт 220 В ~50 Гц | |
Масса станка(нетто\брутто), кг | 132/155 |
Описание станка Metal Master MML 2550
Универсальный токарный станок MML 2550 обладает скромными габаритными размерами, длительным сроком эксплуатации и безопасен в работе.
- Точность обработки деталей находится на высоте благодаря закалённому шпинделю станка;
- Передняя бабка оборудована кнопкой аварийного выключения, а также имеется специальный защитный экран, который обеспечивает безопасность рабочего от попадания в глаза металлической стружки;
- На передней панели передней бабке располагается таблица для настройки подачи нарезания метрических резьб (от 0,2 до 3,5мм/об) и нарезания дюймовых резьб (от 8 до 56 нит./дюйм);
- Данный станок оборудован высокоточной закалённой станиной сделанной из литого отшлифованного чугуна;

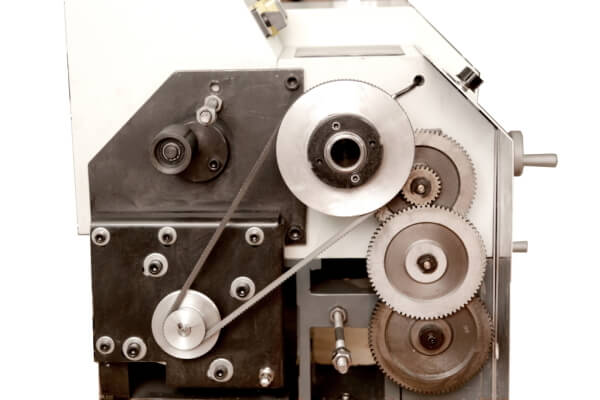

- Основным преимуществом данного оборудования является наличие долговечных металлических шестерней, которые отличаются повышенной износостойкостью. Клиновидный ремень предохраняет двигатель от повреждений при повышенной нагрузке на шпиндель;
- Металлокерамические подшипники имеют большую грузоподъёмность.
Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель
В стандартной комплектации поставляется быстрозажимной трехкулачковый патрон диаметром 125мм
На станке имеются лимбы продольной и поперечной подачи. Маховики выполнены из металла.
Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным зажимом. Вылет пиноли задней бабки составляет 65 мм
Рекордная в своем классе ширина чугунной станины 135 мм, что значительно увеличивает жесткость работы станка и влияет на точность обработки.
Диаметр сквозного отверстия в шпинделе 26мм
Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от износа.
Особенности:
- Универсальный станок с небольшими компактными размерами
- Высокоточный закаленный шпиндель
- Возможность правого и левого вращения
- Высокая грузоподъемность подшипников
- Станина из литого отшлифованного чугуна
- Закаленные и шлифованные направляющие станины HRC 42-52
- Точность обработки заготовок
- Поперечная, верхняя и продольная каретки опоры-суппорта
- Продольная автоматическая подача
- Подшипники из металлокерамики для ходового винта
- Резьба на ходовом винте трапецеидального вида
- Возможность нарезки дюймовых и метрических труб
- Большой диапазон резьбы благодаря сменным шестерням
- Поперечное смещение для обработки длинных конусов
- Поворот верхней каретки для изготовления коротких конусов
- Аварийная остановка кнопкой
- Защитный экран в зоне работы.
Стандартная комплектация:
- 3-х кулачковый патрон 125 мм +обратные кулачки
- 4-х позиционный резцедержатель.
- Центр упорный.
- Защитное ограждение патрона.
- Поддон для стружки.
- Комплект сменных шестерен гитары.
- Поддон для стружки
- Инструментальный ящик с инструментом.
-
stdClass Object ( [id] => 8221 [object_id] => 5208 [ip] => 178.237.187.100 [name] => Макар Еремин [text] => Из какого материала изготовлена станина? [answer] => Здравствуйте! Станина отливается из чугуна. [type] => product [date] => 2017-08-06 12:33:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Макар Еремин 06.08.2017 в 12:33Из какого материала изготовлена станина?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Станина отливается из чугуна. -
stdClass Object ( [id] => 8220 [object_id] => 5208 [ip] => 178.237.187.100 [name] => Дмитрий Юдин [text] => Подскажите внутренний конус шпинделя? ISO 40? [answer] => Добрый день! Нет, внутренний конус шпинделя - Морзе 4. [type] => product [date] => 2016-12-06 14:58:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Дмитрий Юдин 06.12.2016 в 14:58Подскажите внутренний конус шпинделя? ISO 40?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Нет, внутренний конус шпинделя - Морзе 4.
