Токарно-Винторезный Станок Metal Master Z40100H DRO RFS
| Характеристики | Z40100H DRO RFS |
|---|---|
| Макс. диаметр обработки над станиной, мм | 410 |
| Макс диаметр обработки над суппортом, мм | 230 |

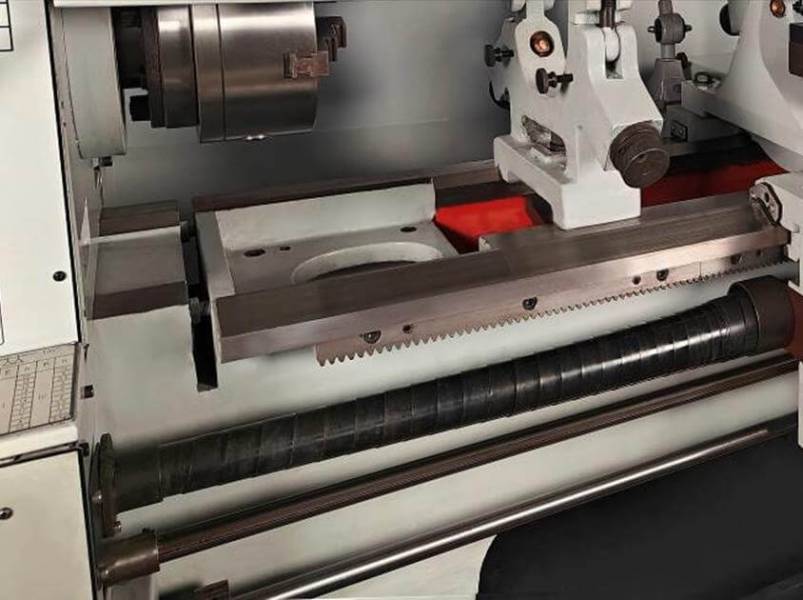

| Макс. диаметр обработки над выемкой в станине (ГАП), мм | 570 |
| Длина выемки в станине, мм | 200 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 360 |
| Диаметр сквозного отверстия шпинделя, мм | 52 |
| Торец шпинделя | ISO-C6 |
| Конус шпинделя | МТ6 |
| Количество передач | 9 |
| Диапазон скоростей шпинделя, об/мин | 40~1400 |
| Диапазон нарезаемых метрических резьб, мм | 0,25~14 (29 видов) |
| Диапазон нарезаемых дюймовых резьб, ниток на дюйм | 2~40 T.P.I (33 вида) |
| Диапазон нарезаемых модульных резьб | 0,25~3,5 MP (17 видов) |
| Диапазон нарезаемых питчевых резьб | 4~112 DP(50 видов) |
| Диапазон автоматической продольной подачи, мм/об | 0,0832~4,6569 (36 видов) |
| Диапазон автоматической поперечной подачи, мм/об | 0,048~2,688 (36 видов) |
| Быстрый продольный холостой ход суппорта, м/мин | 0,4 |
| Быстрый поперечный холостой ход суппорта, м/мин | 0,5 |
| Макс. сечение резца, мм | 20×20 |
| Макс. ход верхней салазки суппорта, мм | 95 |
| Макс. ход поперечной салазки суппорта, мм | 200 |

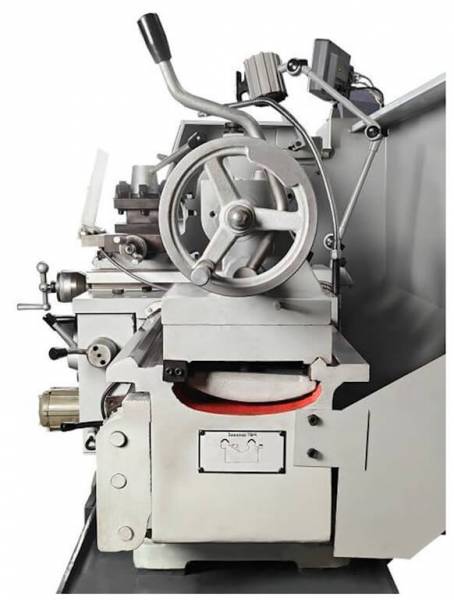

| Диаметр пиноли задней бабки, мм | 65 |
| Макс. ход пиноли задней бабки, мм | 140 |
| Конус пиноли задней бабки | МТ4 |
| Мощность двигателя, кВт | 4 |
| Мощность двигателя помпы СОЖ, кВт | 0,09 |
| Мощность двигателя быстрой подачи, кВт | 0,125 |
| Напряжение, В | 380 |
| Масса нетто / брутто, кг | 1550 / 1800 |
| Габаритные размеры (ДхШхВ), мм | 2370×1080×1730 |
| Размеры упаковки (ДхШхВ), мм | 2420×1120×1780 |

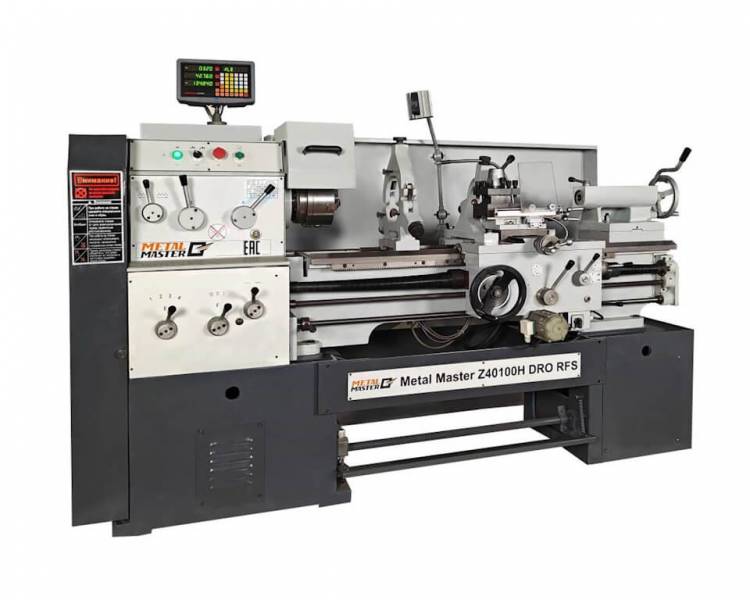

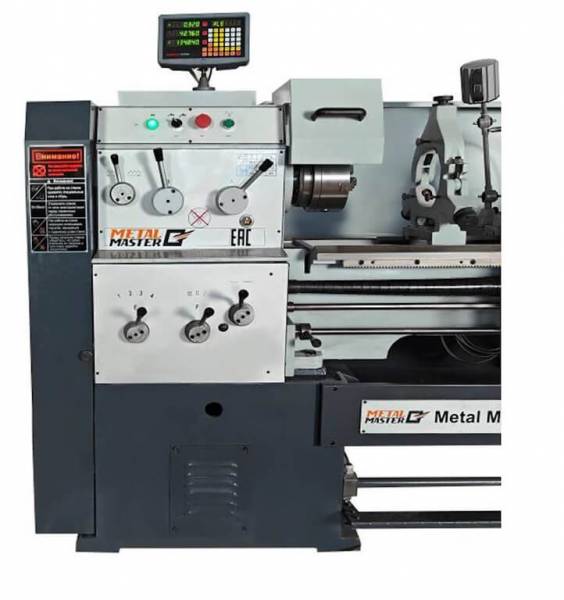

Описание станка Токарно-Винторезный Станок Metal Master Z40100H DRO RFS
Metal Master Z40100H DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Особенности:
- Массивная станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;

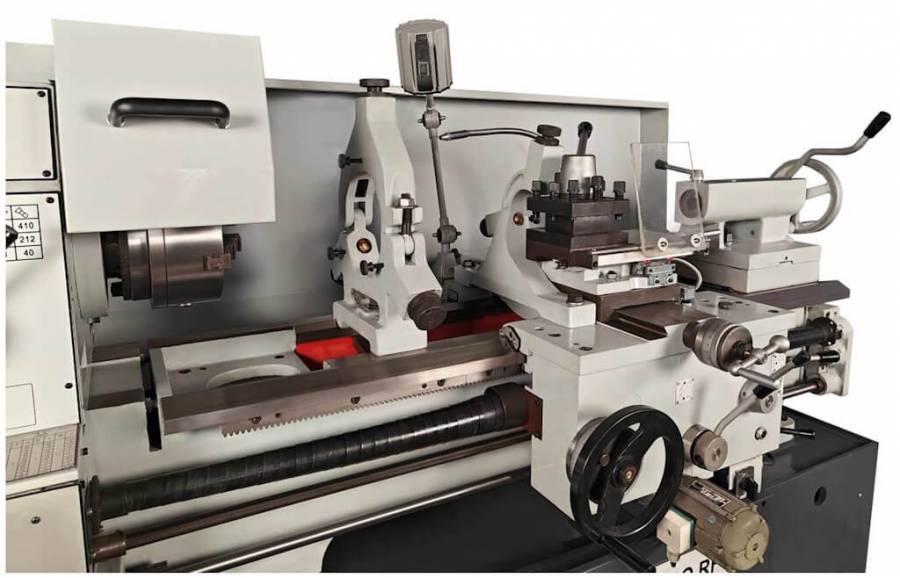

- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 4 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Трехосевое УЦИ SINO;
- Расширенная базовая комплектация.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

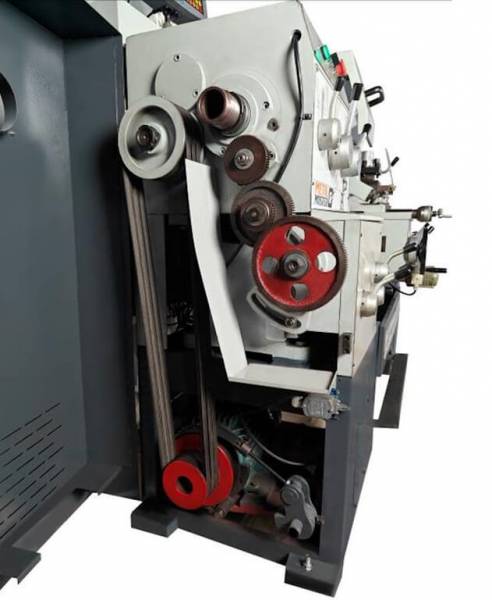

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

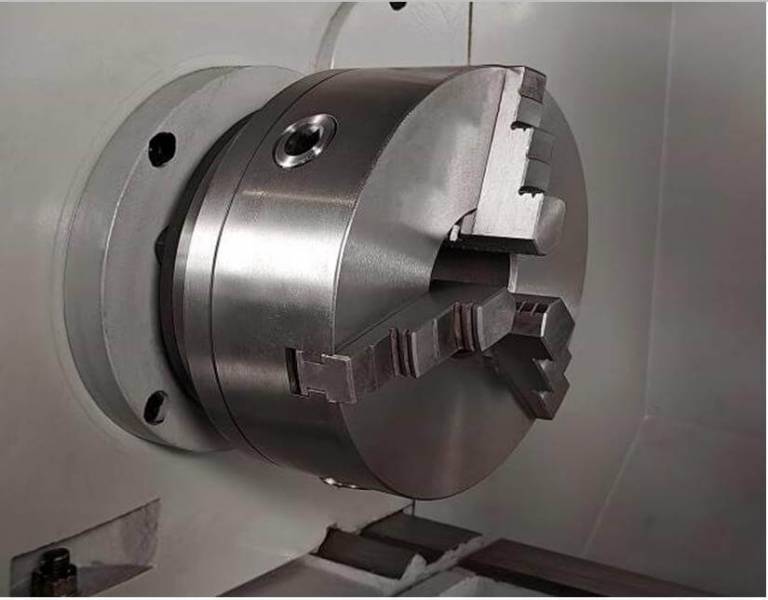

Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте.

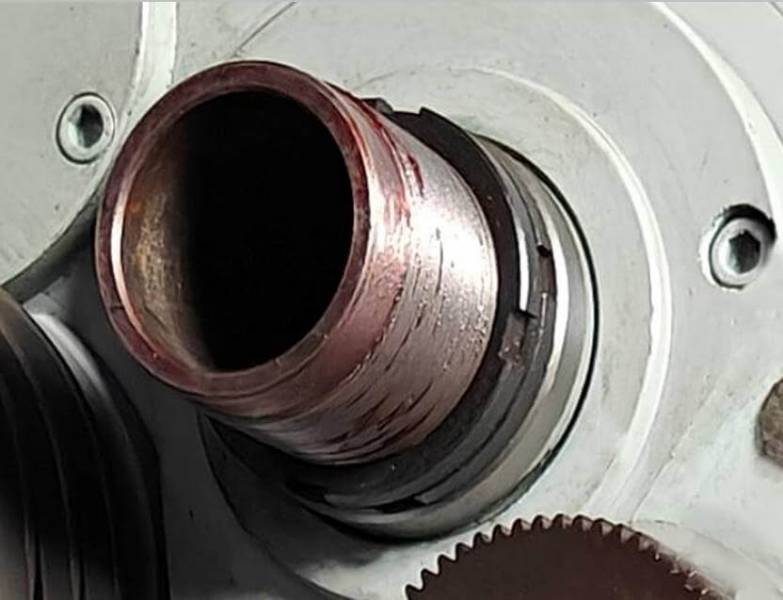

Внутренний диаметр шпинделя составляет 52 мм.

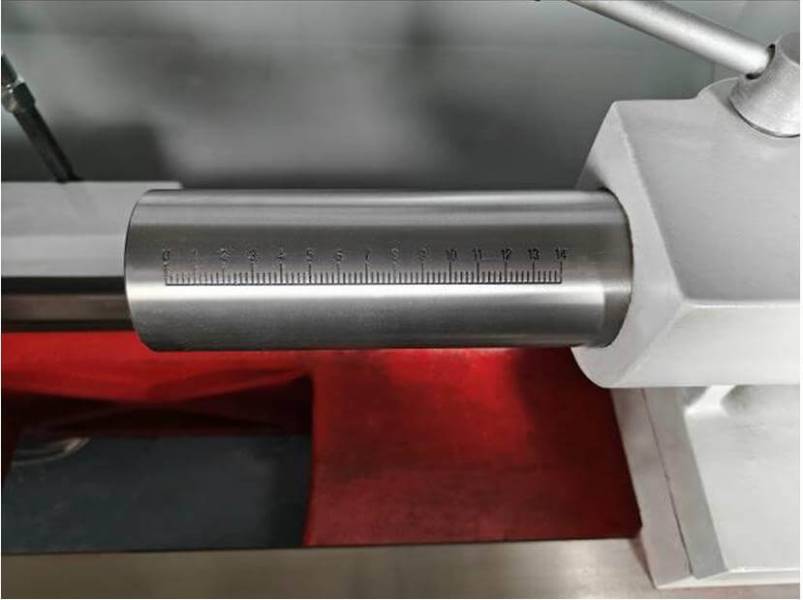

Вылет пиноли задней бабки – 140 мм.

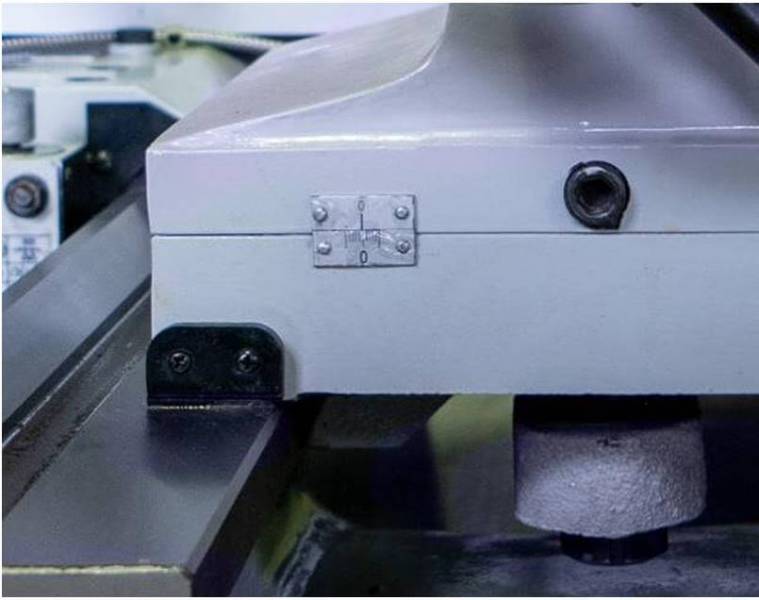

Поперечное смещение составляет ± 5 мм

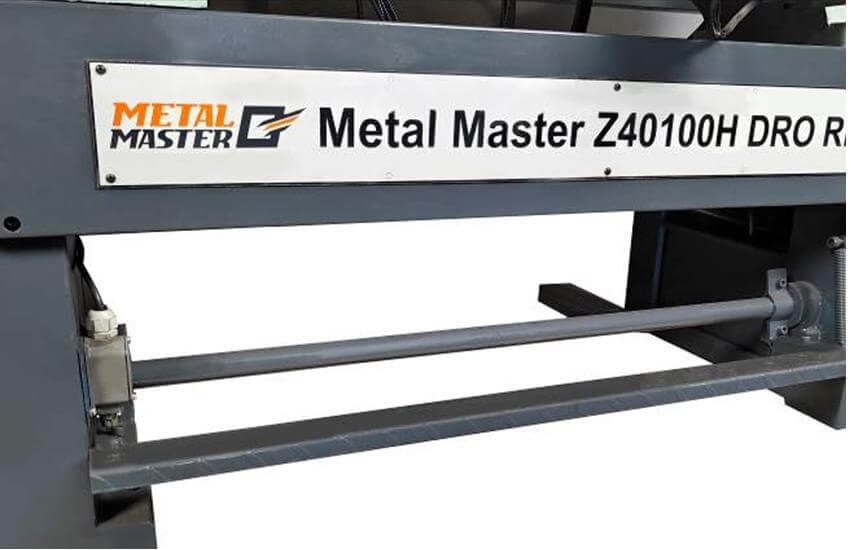

На ходовой винт смонтирован защитный кожух для защиты от стружки.

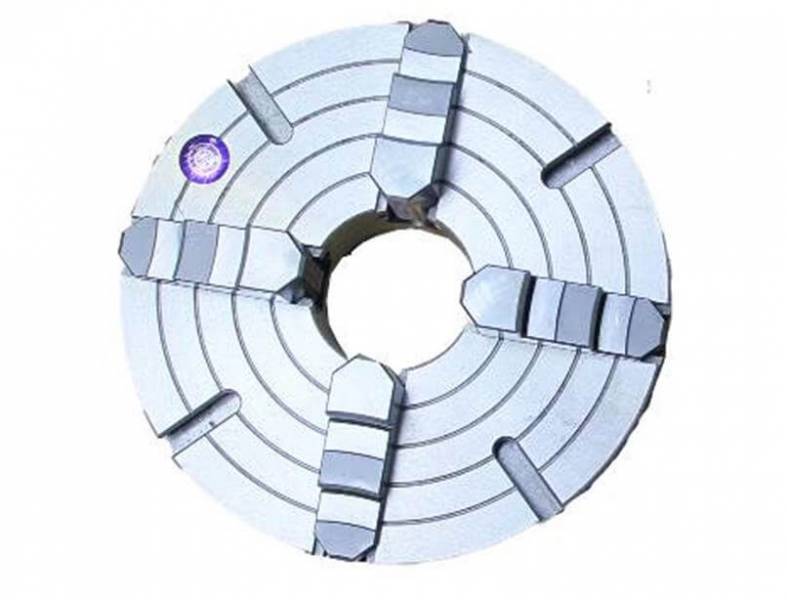

Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

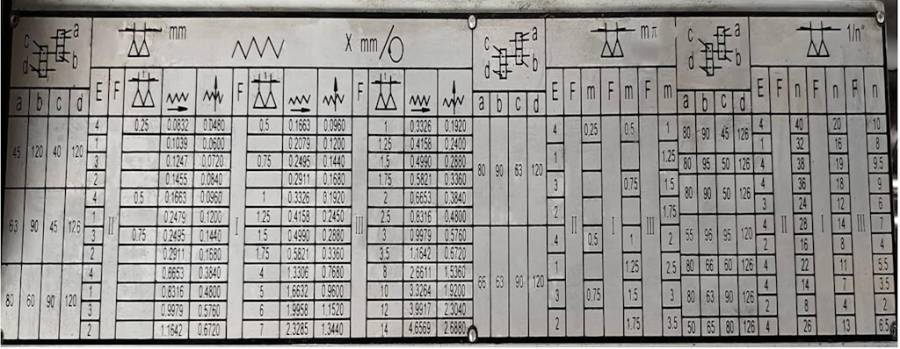

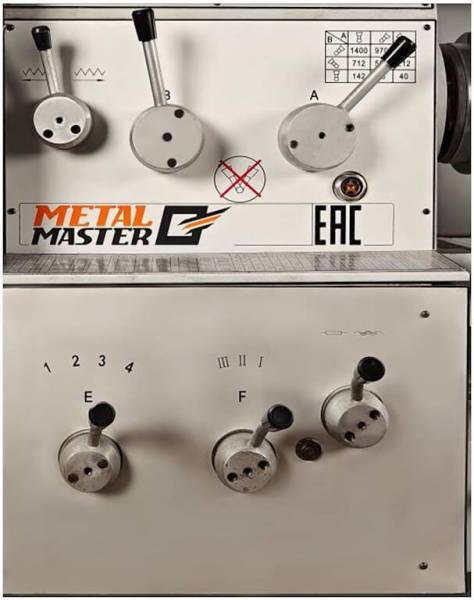

Каждый станок серии Z с индексом H имеет удобную и понятную таблицу резьб и подач.

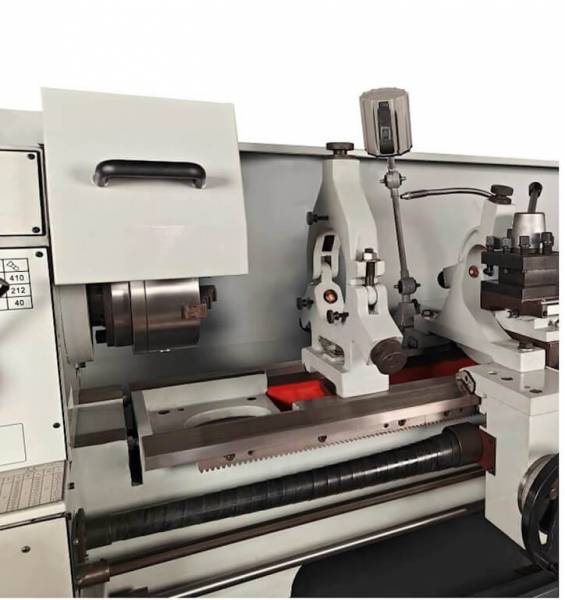

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 20~90 мм
Диапазон неподвижного люнета 20~90 мм

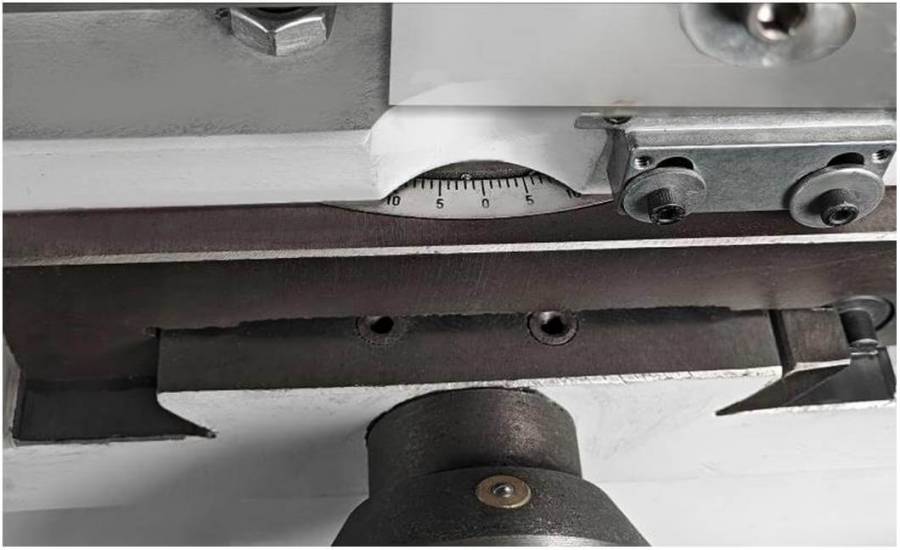

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±45°.

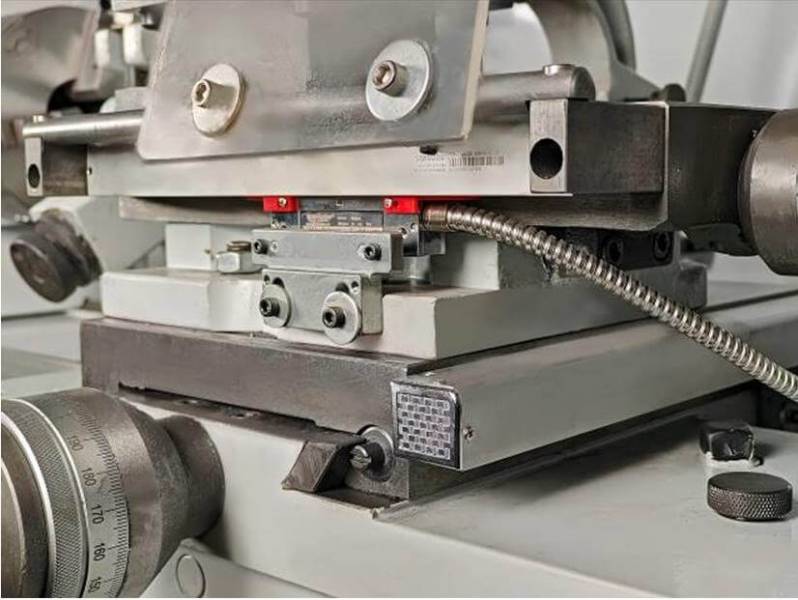

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

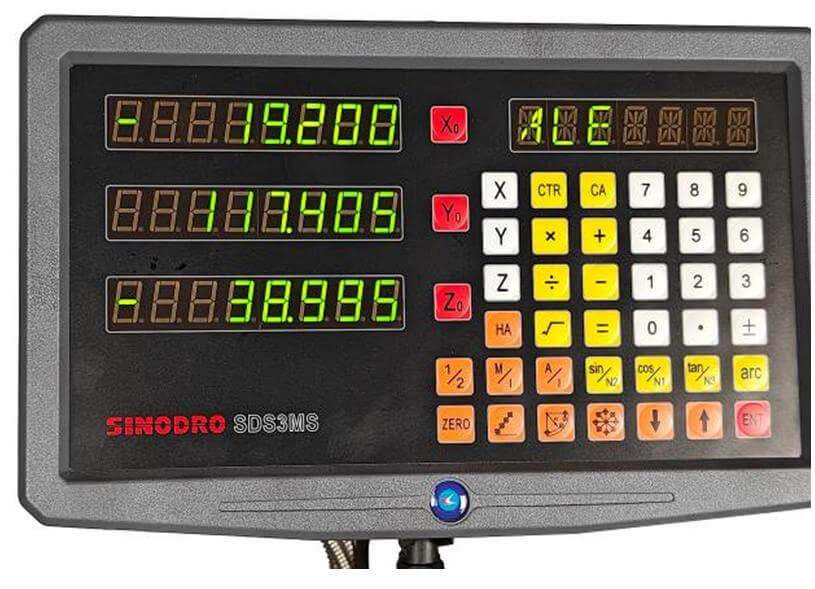

Многофункциональная УЦИ SINO SDS3MS позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Станок оснащен ножным тормозом, обеспечивающим быстрое торможение.

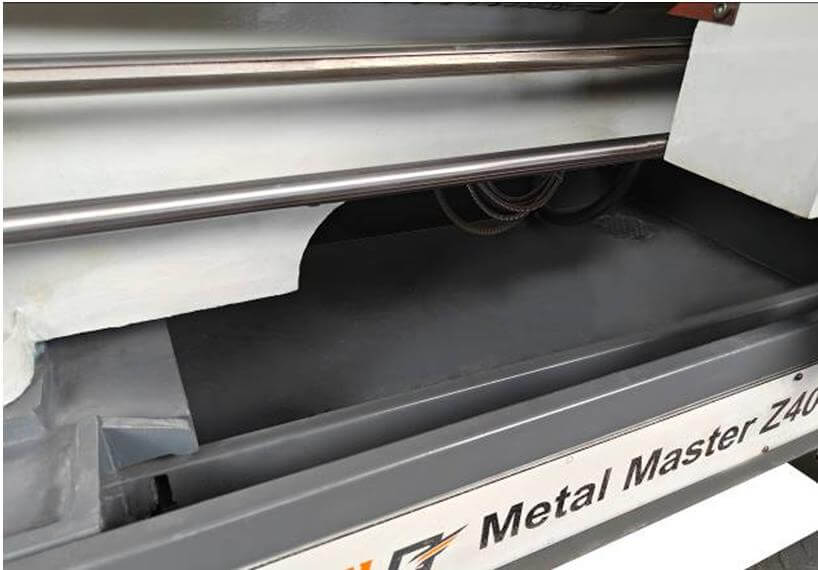

Благодаря наличию специального поддона, в который собирается отработанная стружка в ходе металлообработки, сохраняется порядок на рабочем месте оператора.
Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

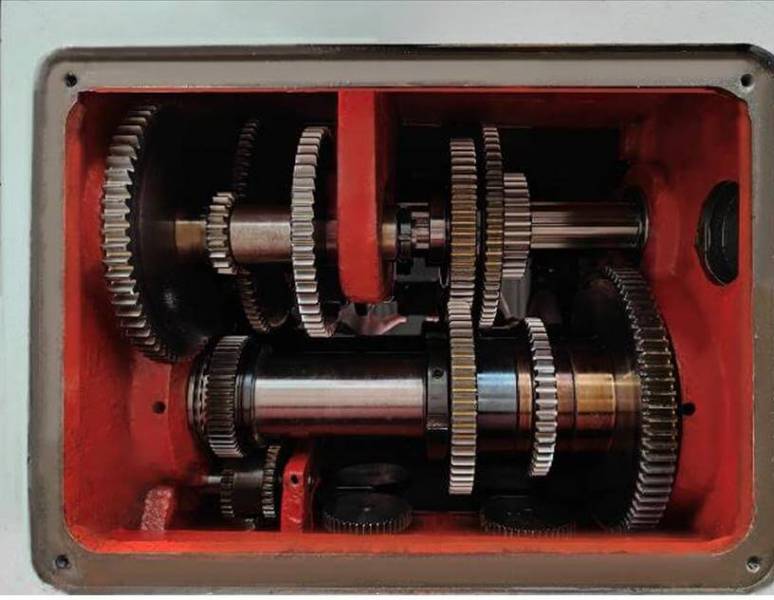

9-ти ступенчатая коробка передач, изготовленная из качественной, конструкционной стали, развивает большой крутящий момент на малых оборотах.

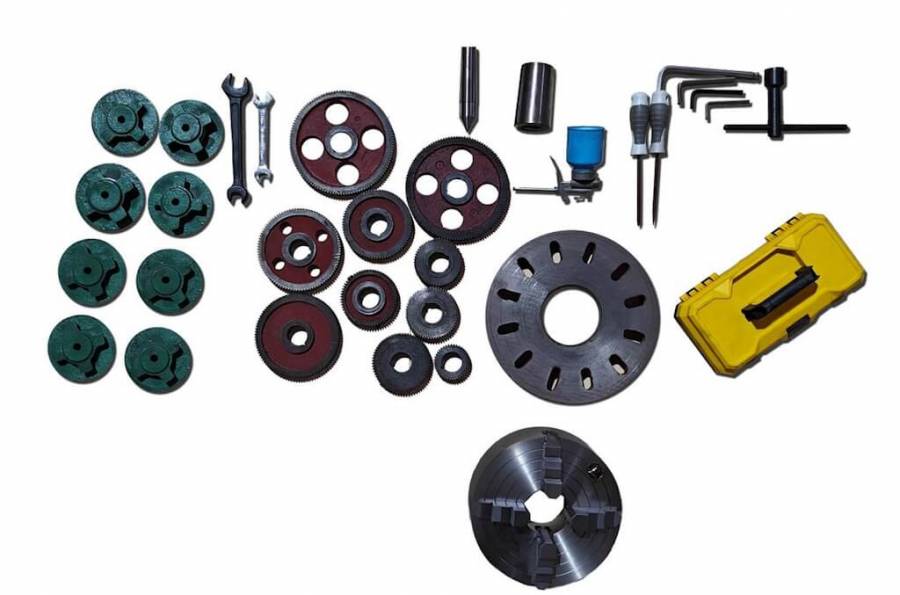

В ЗИП входят гаечные ключи, масленка, 4-кулачковый патрон, неподвижный центр МТ №4, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон ø 200 мм;
- 4-х кулачковый патрон ø 250 мм;
- Неподвижный люнет 20-90 мм;
- Подвижный люнет 20-90 мм;
- Планшайба ø 300 мм;
- Защита патрона;
- Защита от брызг;
- Ножной тормоз;
- 3-осевое УЦИ;
- Защита суппорта;
- Быстрый холостой ход суппорта по двум осям (RFS);
- Защита ходового винта;
- Инструментальный ящик с набором ЗИП;
- Инструкция по эксплуатации на русском языке.
