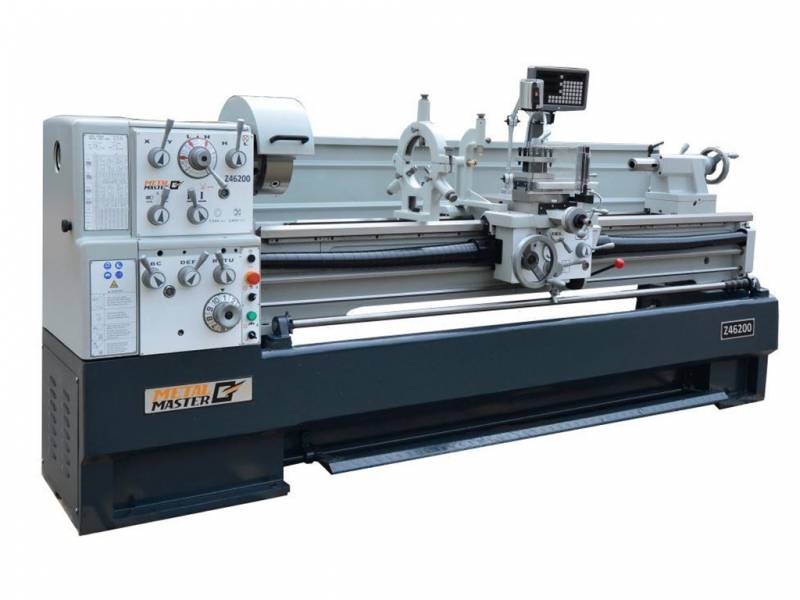

Промышленный токарный станок Z46200 (460x2000 мм) DRO
Смотреть видео
Промышленный токарный станок Z46200 (460x2000 мм) DRO Аналог 16К20
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н» Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Модель оснащена трехкулачковым патроном диаметром 25... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
Скачать PDF
| Характеристики | Z46200 DRO |
|---|---|
| Макс. диаметр над станиной | Ø 460 мм |
| Макс. диаметр над выемкой в станине | Ø 690 мм |
| Макс. диаметр над поперечными салазками | Ø 270 мм |
| Ширина станины | 300 мм |
| Расстояние между центрами | 2000 мм |
| Диаметр отверстия шпинделя | 58 мм |
| Количество передач | 12 |
| Диапазон скоростей шпинделя | 25-2000 об/мин |
| Конус отверстия шпинделя | MT6 |
| Конус пиноли задней бабки | MT 4 |
| Торец шпинделя | D1-6 |
| Макс. ход поперечных салазок | 285 мм |
| Макс. ход верхней салазки | 128 мм |
| Макс. ход пиноли задней бабки | 128 мм |
| Диаметр пиноли задней бабки | 60 мм |
| Максимальная сечение резца | 25х25 мм |
| Автоматическая продольная подача | 0,031-1,7 мм/об |
| Автоматическая поперечная подача | 0,014-0,784 мм/об |
| Диапазон нарезаемых метрических резьб | 0.1-14 мм/об (41 тип) |
| Диапазон нарезаемых дюймовых резьб | 2-112 ниток/дюйм (60 типов) |
| Диапазон нарезаемых модульных резьб | 0.1-7 МР (34 типа) |
| Диапазон нарезаемых питчевых резьб | 4-112 DP (50 типов) |
| Мощность двигателя | 5,5 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размерыупаковки (ДхШхВ) | 3400x1130x1560 мм |
| Габаритные размеры станка (ДхШхВ) | 3300х1080х1420 мм |
| Вес нетто/брутто | 2120/2515 кг |
Описание
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

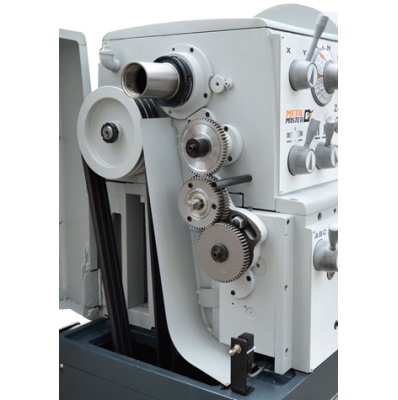

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

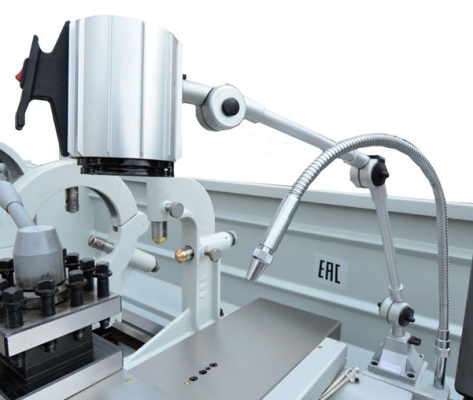

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

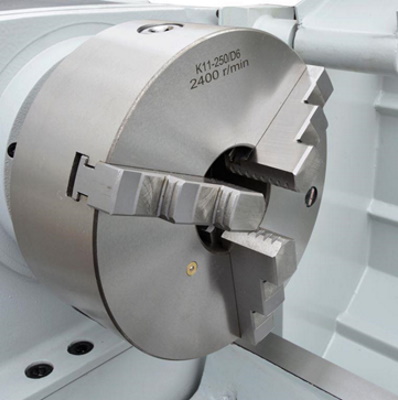

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

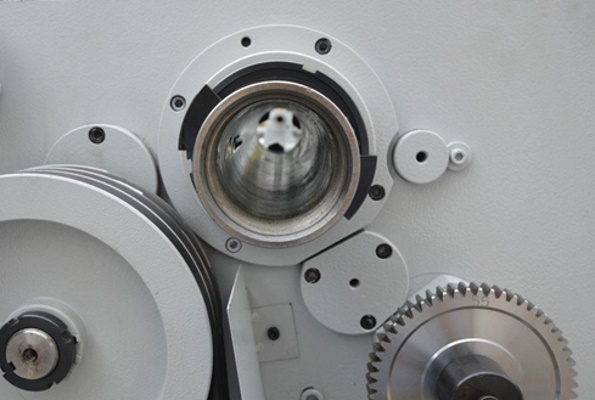

Внутренний диаметр шпинделя составляет 58 мм.

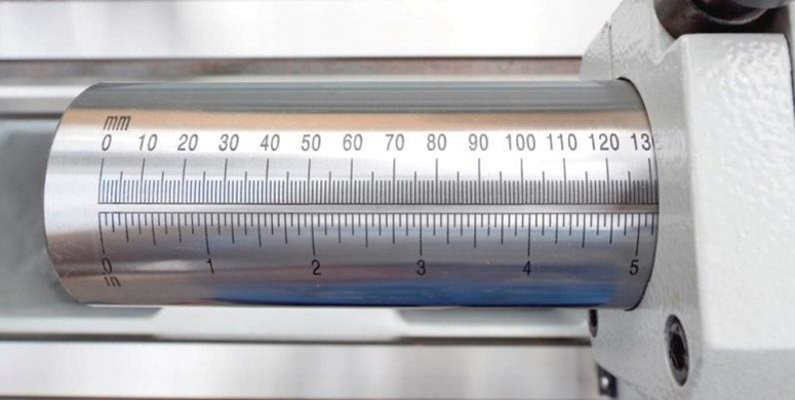

Вылет пиноли задней бабки – 128 мм.

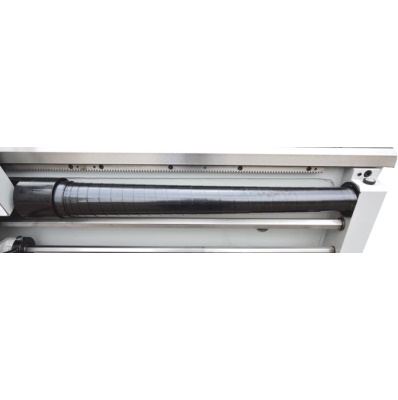

На ходовой винт смонтирован защитный кожух для защиты от стружки.

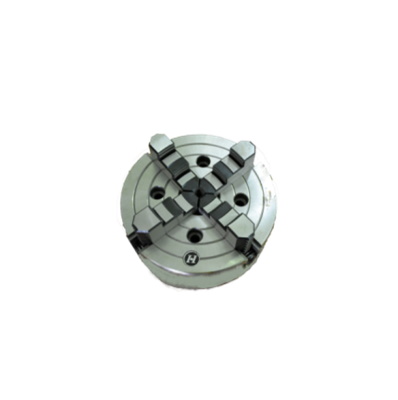

Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

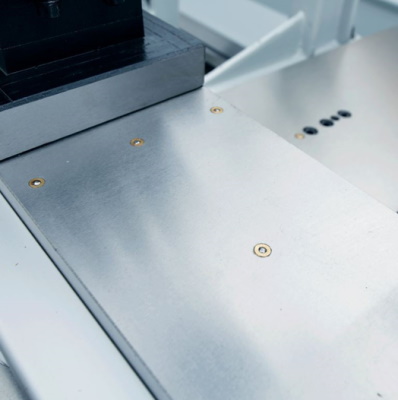

Все подвижные части станка оснащены тавотницами.
Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

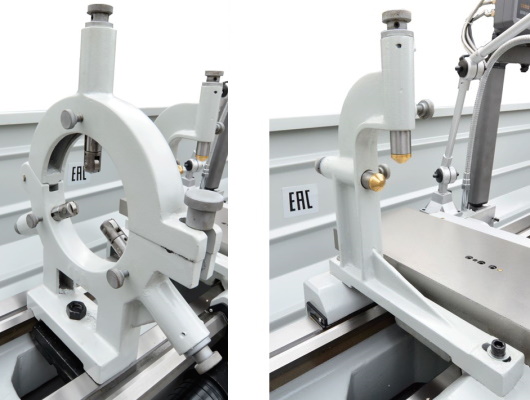

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

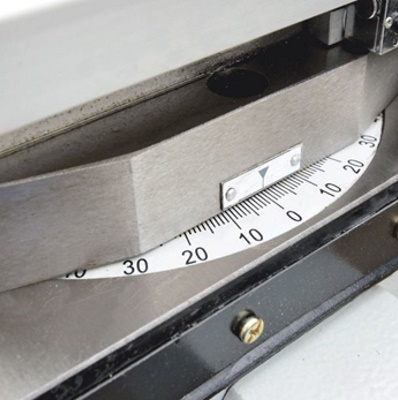

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

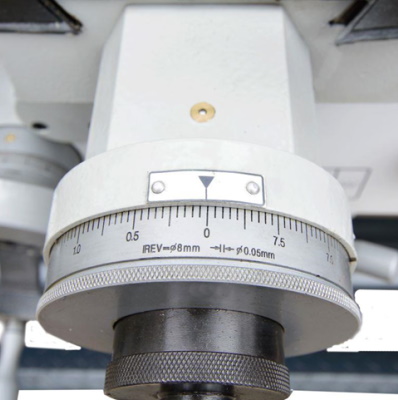

Все рукоятки оснащены четкими и удобными лимбами.

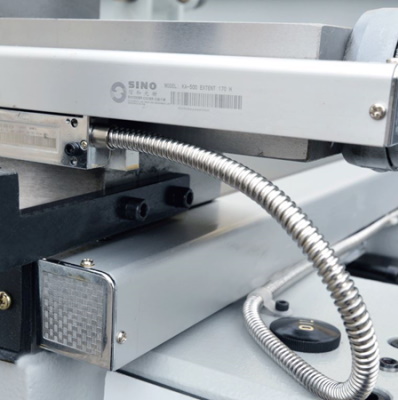

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

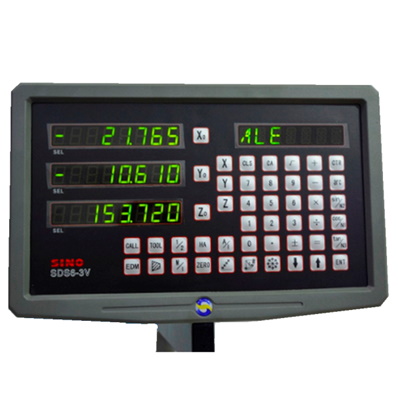

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

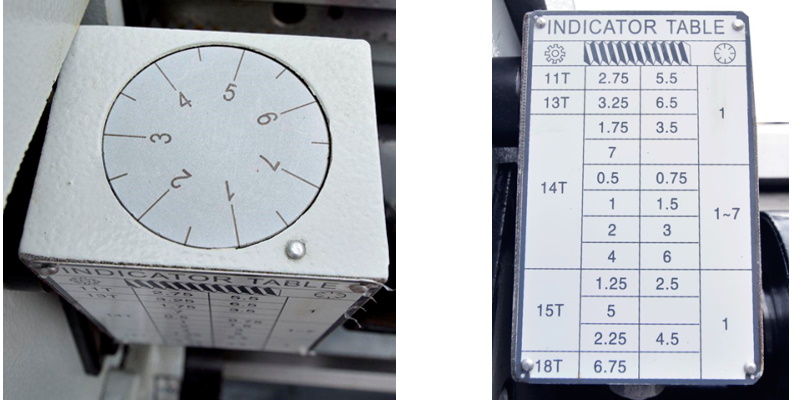

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

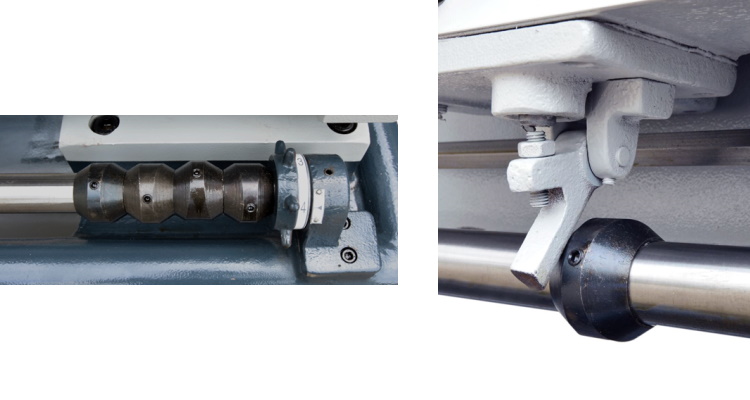

4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей.

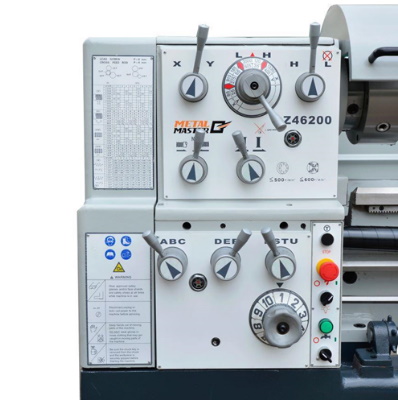

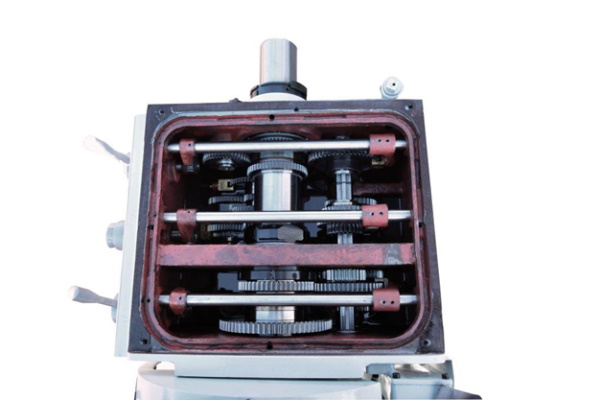

В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

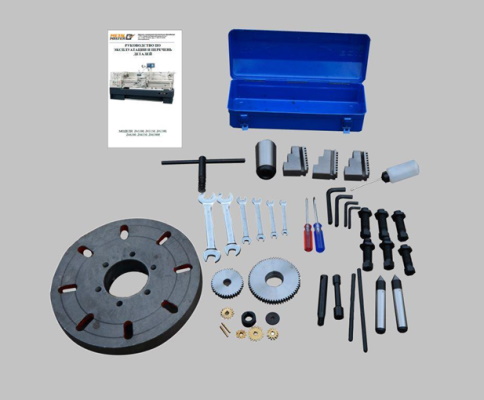

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
Metal Master Z46200 DRO – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 250 + обратные кулачки;
- Патрон четырехкулачковый 300 мм;
- Планшайба 350 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master Z46200 DRO
Ярослав Логинов
Ярослав Логинов
Подскажите, станок имеет шпиндельный тормоз?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здраствуйте! Да, шпиндельный тормоз реализован в виде классической педали.
Артем Маслов
Артем Маслов
Для чего нужны эксцентрики на станке?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Эксцентриковые выключатели используються для автоматизации выключения станка при работе с большим количеством однотипных деталей.
