Тиски Metal Master ТСтП2хО125

Сейчас этот товар смотрят 1 человек
19 096 руб.
Видеообзор
Видеообзор станка
Описание

Описание станка Тиски Metal Master ТСтП2хО125

1. НАЗНАЧЕНИЕ И ОПИСАНИЕ

Тиски станочные прецессионные 2-х осевые ТСтП2хО125 предназначены для фрезерных, строгальных, шлифовальных, сверлильных и слесарных работ, требующих крепления обрабатываемых деталей под углом к вертикальной плоскости. Угол поворота в вертикальной плоскости 90˚, в горизонтальной - 360 ˚.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Тиски изготавливаются в соответствии с ISO 9001. Корпусные детали изготавливаются из высококачественного чугуна.

ТСтП2хО125

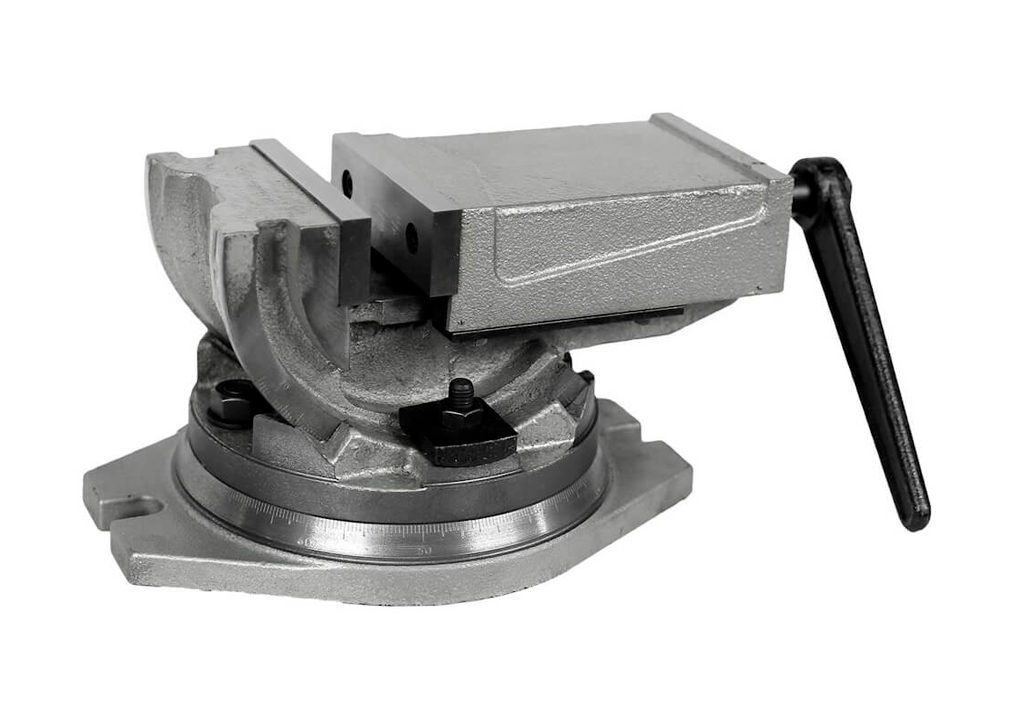

Рис. 1. Тиски станочные прецессионные 2-х осевые

2.2. Основные параметры и размеры станочных глобусных тисков приведены в таблице 1:

Таблица 1

Основные технические характеристики

МодельТСтП2хО125
Ширина губок s, мм125
Максимальных ход губок, м95
Высота губок h, мм45
Ширина крепежного паза k, мм18
Ширина присоединительного квадрата ходового винта, мм19
Диаметр крепежных болтов, ммМ16
Цена деления шкалы угла поворота
Максимальный угол наклона по вертикали90˚
Тип винтазакрытый
Максимальное усилие зажима, кгс3500
Расстояние между отверстиями крепёжных элементов, мм270
Длина, мм210
Габаритные размеры упаковки, мм410×240×180
Масса, кг23

2.3. Губки тисков закалены.

ТСтП2хО125

Рис. 2. Закаленные губки тисков

2.4. Поворотная база корпуса градуирована по шкале с шагом в 1 градус. Шкала определена гравировкой, что обеспечивает качество и длительность эксплуатации тисков.

ТСтП2хО125

Рис. 3. Поворотная база со шкалой

2.5. Тиски позволяют проводить обработку деталей, обеспечивая точностные характеристики базирования, представленные в таблице 2.

Точностные характеристики базирования закрепляемых заготовок

№ ппТочностной параметрДопустимая погрешность
1

ТСтП2хО125

Параллельность верхней установочной базы к основанию стола станка (на базовой длине 100 мм, по любым двум взаимно перпендикулярным направлениям)

не более 0,06 мм

2

ТСтП2хО125

Перпендикулярность неподвижной и подвижной губок тисков к верхней установочной базе (на базовой длине 100 мм)

не более 0,05 мм

3

ТСтП2хО125

Параллельность подвижной и неподвижной губок в направлении ширины (на базовой длине 100 мм)

не более 0,05 мм

4

ТСтП2хО125

Параллельность осей, закрепленных заготовок, в положении угла подъема α1=30˚ и в положении угла подъема α2="60˚ (на базовой длине закрепленной заготовки 100 мм), т.е. перекос осей перемещаемой заготовки от положения от угла наклона α1 до угла наклона α2

не более 0,08 мм

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Перед установкой тисков на верстак, их необходимо расконсервировать.
3.2. Установить тиски на стол станка, тиски закрепить болтами по ГОСТ 13152.
3.3. Закрепить заготовку в тисках, перемещая подвижную губку с помощью ходового винта.
3.4. После того как корпус тисков установлен по вертикали, сначала закрутить выступающий винт, затем затянуть фиксирующие гайки. Установить тиски по горизонтали и затянуть поворотную платформу.
3.4. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой этих мест от стружки, пыли, грязи.
3.5. Осевой люфт ходового винта устраняется регулировочным винтом.
3.6. Условия эксплуатации тисков – ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию тисков.
Не допускается при затягивании ходового винта тисков для фиксации заготовки, применять ударные нагрузки на рукоятку зажима, а также дополнительные усилители. Это приводит к снижению точностных характеристик или поломке тисков.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

  • тиски в сборе;
  • паспорт.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Отверстие головки винта должно иметь с двух сторон фаски для предохранения рук рабочего от защемления.
5.4. Крепление тисков должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.5. Запрещается применять ударную нагрузку на рукоятку тисков при зажиме и удлинении рукоятки.
5.6. Тиски должны выдерживать проверку на прочность с превышением усилия зажима на 25%.

Товар из разделов

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию! Отправить
Отзывы и вопросы
Отзывы и вопросы.  Тиски Metal Master ТСтП2хО125
  • Даниил Яковлев 18.06.2022 в 17:03
    Габариты упаковки?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Габариты упаковки составляют 410х240х180 мм.
  • Екатерина Соколова 15.09.2022 в 13:55
    Цена деления шкалы поворота?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Шкала поворота имеет цену деления 1°.
