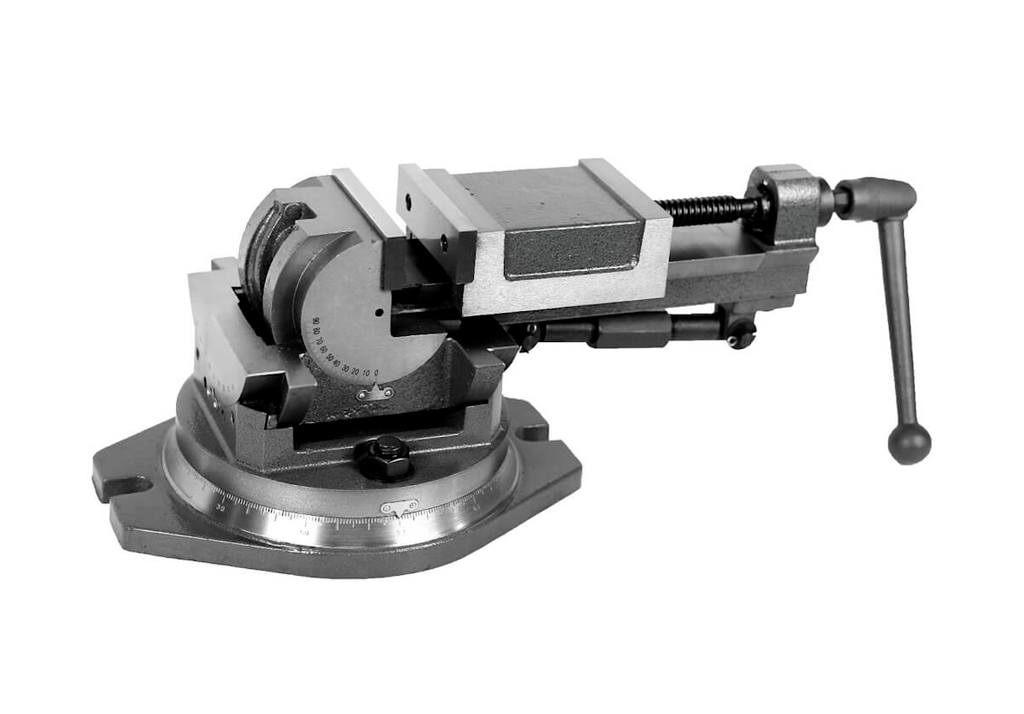

Тиски Metal Master ТСтП3хО106
Описание станка Тиски Metal Master ТСтП3хО106
1. НАЗНАЧЕНИЕ
Многофункциональные тиски станочные прецессионные 3-х осевые ТСтП3хО предназначены для фрезерных, строгальных, шлифовальных, сверлильных и слесарных работ, требующих крепления обрабатываемых деталей под углом к вертикальной плоскости. Угол поворота в вертикальной плоскости 90˚, вправо – влево 45˚, в горизонтальной - 360 ˚.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Создание инструмента выполняется в соответствии с ISO 9001. Корпусные детали изготавливаются из высококачественного чугуна.
Основные параметры и размеры приведены в таблице 1
Таблица 1
Модель | ТСтП3хО106 |
---|---|
Ширина губок s, мм | 105 |
Максимальных ход губок, м | 105 |
Высота губок h, мм | 40 |
Ширина крепежного паза k, мм | 14 |
Длина, мм | 180 |
Расстояние между крепежными элементами, мм | 245 |
Цена деления шкалы угла поворота | 1˚ |
Максимальный угол наклона (в вертикальной плоскости) | 90˚ |
Максимальный угол поворота (в горизонтальной плоскости) | 45˚ |
Тип винта | закрытый |
Габаритные размеры упаковки, мм | 480*230*210 |
Масса, кг | 25 |
2.3. Губки тисков закалены.
2.4. Поворотные части корпуса градуированы по шкале с шагом в 1 градус. Шкала выгравирована, что обеспечивает качество и длительность эксплуатации.
2.5. Тиски позволяют проводить обработку деталей, обеспечивая точностные характеристики базирования, представленные в таблице 2.
№ пп | Точностной параметр | Допустимая погрешность | |
1 | Перпендикулярность неподвижной губки к верхней установочной базе (на базовой длине 100 мм) | не более 0,06 мм | |
2 | Перпендикулярность подвижной губоки к верхней установочной базе (на базовой длине 100 мм) | не более 0,10 мм | |
3 | Параллельность подвижной и неподвижной губок в направлении ширины (на базовой длине 100 мм) | не более 0,10 мм | |
4 | Параллельность верхней направляющей поверхности с корпусом (на базовой длине 100 мм) | не более 0,15мм |
2.6. Специальные пазы дают возможность устанавливать и демонтировать тиски на станок не отворачивая до конца болт крепления, что экономит время на переналадку.
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой инструмента на верстак, их необходимо расконсервировать.
3.2. Установить на стол станка, тиски закрепить болтами по ГОСТ 13152.
3.3. Закрепить заготовку, перемещая подвижную губку с помощью ходового винта.
3.4. После того как корпус тисков установлен по вертикали, сначала закрутить выступающий винт, затем затянуть фиксирующие гайки. Установить тиски по горизонтали и затянуть поворотную платформу.
3.5. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой этих мест от стружки, пыли, грязи.
3.6. Осевой люфт ходового винта устраняется регулировочным винтом.
3.7. Условия эксплуатации – ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию.
Не допускается при затягивании ходового винта для фиксации заготовки, применять ударные нагрузки на рукоятку зажима, а так же дополнительные усилители. Это приводит к снижению точностных характеристик или поломке.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- тиски в сборе;
- паспорт.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. Рукоятка и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Отверстие головки винта должно иметь с двух сторон фаски для предохранения рук рабочего от защемления.
5.4. Крепление должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.5. Запрещается применять ударную нагрузку на рукоятку при зажиме и удлинении рукоятки.
-
stdClass Object ( [id] => 9598 [object_id] => 5257 [ip] => 194.8.131.186 [name] => Руслан Белов [text] => Какова ширина крепежного отверстия? [answer] => Здравствуйте! Ширина крепежного паза составляет 14 мм. [type] => product [date] => 2021-08-11 11:18:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Руслан Белов 11.08.2021 в 11:18Какова ширина крепежного отверстия?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Ширина крепежного паза составляет 14 мм. -
stdClass Object ( [id] => 9597 [object_id] => 5257 [ip] => 194.8.131.186 [name] => Нина Горюнова [text] => Какой ход у губок? [answer] => Добрый день! Расход губок составляет 105 мм. [type] => product [date] => 2022-11-13 18:14:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Нина Горюнова 13.11.2022 в 18:14Какой ход у губок?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Расход губок составляет 105 мм.
