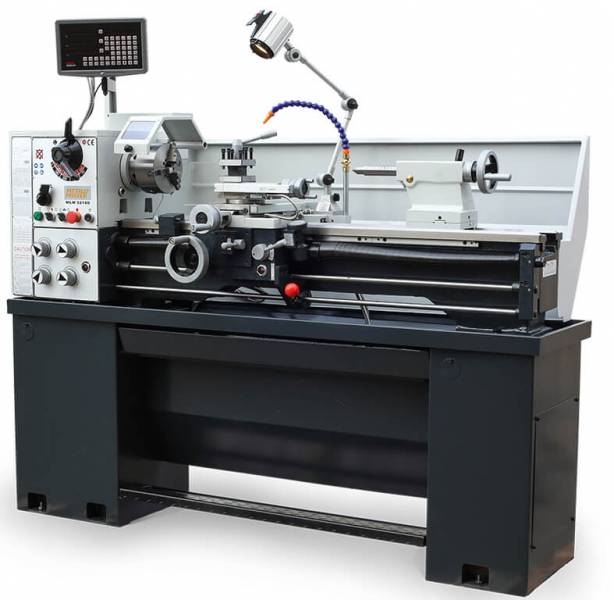

Универсальный токарный станок с УЦИ Metal Master MML 32100 (320x1000)

Сейчас этот товар смотрят 1 человек

Универсальные, Metal Master MLM 32100 (320x1000)

Нашли дешевле?

Связаться с нами:

Купить со скидкой ПОЛУЧИТЬ КП

Характеристики
Видеообзор
Описание
Отзывы и вопросы

Технические характеристики

MLM 320x1000

Электропитание:
Двигатель	1,5 кВт 380 В ~50 Гц
Станочные данные:
Высота центров, мм	165
Наибольшая длина обрабатываемой детали, мм	1000
Наибольший диаметр обработки над станиной, мм	330
Наибольший диаметр обработки над суппортом, мм	198
Наибольший диаметр обработки над выемкой станины, мм	476
Длина выемки станины, мм	210
Частота вращения шпинделя, об/мин	70-2000
Частота вращения шпинделя модификации Vario, об/мин	15-2000
Количество ступеней	8
Внутренний конус шпинделя	MK 5
Присоединительная поверхность шпинделя	Camlock ASA D1 - 4"
Диаметр сквозного отверстия в шпинделе, мм	38
Ширина станины, мм	187
Ход верхней каретки суппорта, мм	95
Ход поперечной каретки суппорта, мм	170
Внутренний конус пиноли задней бабки	MK 3
Ход пиноли задней бабки, мм	100
Продольная подача, мм/об	0,082 - 2,711
Поперечная подача, мм/об	0,018 - 0,583
Пределы шага нарезаемых метрических резьб, мм	0,4 - 7
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм	4 - 56
Пределы шага нарезаемых трапецеидальных резьб	8 - 120
Пределы шага нарезаемых модульных резьб	0,2 - 3,5
Высота державки резца, мм	16
Габаритные размеры:
Длина, мм	1930
Ширина, мм	760
Высота, мм	1470
Масса станка, кг	550

Видеообзор

Видеообзор станка

Описание

Описание станка Универсальный токарный станок с УЦИ Metal Master MML 32100 (320x1000)

Обточка металлических изделий до придания им нужной формы – это необходимый производственный процесс, который тяжело себе представить без качественного и долговечного оборудования. Станок токарно-винторезный MLM 32100 позволит выполнить широкий спектр технологических операций, начиная с обработки цилиндрических и конических поверхностей и заканчивая нарезанием всевозможных резьб.

Рассматриваемое оборудование является эргономичным, а благодаря стандартному набору управления оно интуитивно понятно любому токарю. Специалисту не нужно будет переучиваться для того, чтобы разобраться, как работает данный станок.

Преимущества универсальной токарной техники MetalMaster MLM 32100:

Станина оборудования сделана из высокопрочного серого чугуна и имеет двойные отшлифованные и специально закалённые призматические направляющие;
Качественная коробка передач позволяет осуществлять продольную и поперечную подачу в широком диапазоне;
Надёжная фиксация детали производится посредством 3-х кулачкового патрона диаметром 160 мм;
Наличие лампы позволяет осветить рабочую зону токарного станка MLM 32100, что позволит Вам выполнять требуемые производственные операции даже в тёмном помещении;
Оборудование безопасно в работе. Защитный экран предохраняет глаза оператора от вылета металлической стружки или других отходов;
Своевременная регулярная подача охлаждающей жидкости позволяет рабочей оснастке станка не перегреваться, а значит, её срок службы значительно возрастает.

Мы предлагаем универсальное оборудование, которое обладает превосходными техническими характеристиками и необходимой жёсткостью, значительным диапазоном вращения высокопрочного шпинделя. Лёгкая и быстрая обработка различных материалов с помощью станка MetalMaster MLM 32100 позволит Вам значительно повысить производительность Вашего предприятия.

Токарный винторезный станок имеет диаметр шпинделя 38мм и диаметр над станиной 320мм.

Особенности станка:

Станина выполнена из серого чугуна с двойными закаленными и шлифованными призматическими направляющими
В станине предусмотрен гап (выемка)
Шпиндель закаленный и сделан из легированной стали высокой прочности. Шпиндель установлен на прецизионные регулируемые подшипники на роликах
Шлифованные закаленные шестерни и валы, погруженные в масляную ванну
Биение шпинделя радиальное не превышает 0,015мм
Удобное и быстрое переключение подачи и скорости
Шпиндель с механическим тормозом
Перегрузочная муфта для ходового винта
Задняя бабка смещается на 10мм в обе стороны в случае обработки длинных конусов
Поперечная и продольная подача с опоры

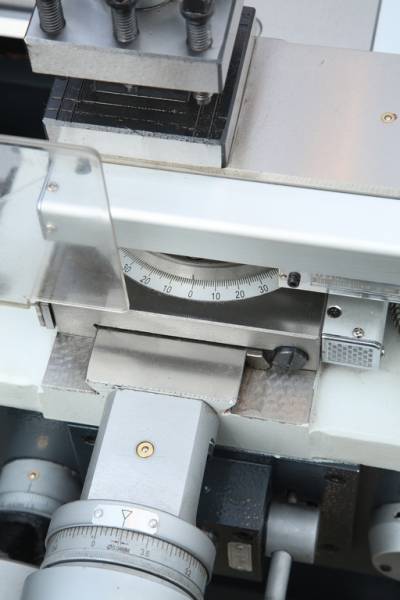

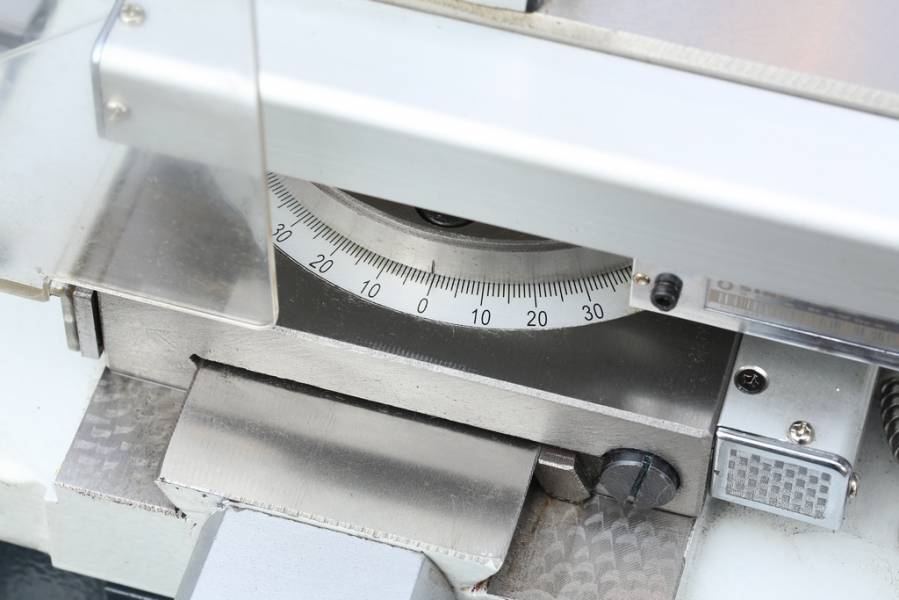

Верхняя каретка опоры поворачивается на 360 градусов
Цена деления на лимбе маховика в верхней и поперечной каретках соответственно 0,02 и 0,04мм.
Цена деления на лимбе маховика в пиноли задней бабки составляет 0,025мм
Шпиндель может вращаться в обе стороны
Предусмотрен защитный экран для рук во время работы
Станок оснащен светильником рабочего места
Аварийное отключение машины предусматривается посредством специальной кнопки, запирающей основной выключатель
Спиральный кожух на ходовом винте
Предусмотрена подставка под станок с отсеками для хранения инструмента
Система блокировки одновременного включения червячного и ходового валов
Основная коробка передач и механизм подачи находятся в масляной ванне
Фартук опоры имеет двойные стенки и смазывается при погружении в масляную ванну
аправляющие станка могут регулироваться
В станке предусмотрено трехосевое устройство цифровой индикации УЦИ серии DPA 2000 со специальными оптическими линейками для трех осей.

3-осевое УЦИ (Устройство цифровой индикации) DPA 2000 с оптическими линейками на три оси.

MLM 320x1000

Преимущества УЦИ:

Высокая рабочая точность в сравнении с другими станками
Низкая погрешность при работе
Хорошая точность работы
Экономия времени на обработку детали
Высокая производительность труда
Индикатор с удобным считыванием
Удобные функции, эргономичные для пользователя
Наглядная клавиатура
Разрешение от 0,005 до 0,01 мм
Задание значений координаты
Сохранение координат при выключенном индикаторе
Индикация размера диаметра отверстия в заготовке
Встроенный калькулятор
Память на 10 инструментов
Переключение между значениями радиуса и диаметра
Переключение между миллиметрами и дюймами
Простота в установке, отсутствие технического обслуживания
Наличие индикатора для значений поперечных салазок Z0 и продольных салазок Z1 может показываться как раздельно, так и совмещенно, например в значении суммы и разности.

В стандартную комплектацию станка входят:

Цифровой индикатор УЦИ с оптическими линейками для трех осей
Система подачи СОЖ
Патрон трехкулачковый
Патрон четырехкулачковый
Планшайба
Оправка
Два центральных упора МК3
Люнет в неподвижном исполнении
Экран для защиты рук при работе
Люнет подвижный
Подставка с отсеками для инструментов
Кожух патрона с выключателями
Кожух для ходового винта
Шпиндельный тормоз
Светильник для освещения рабочего места
Резцедержатель с четырьмя позициями
Сменные шестерни
Обслуживающий инструмент в комплекте
Руководство пользователя.

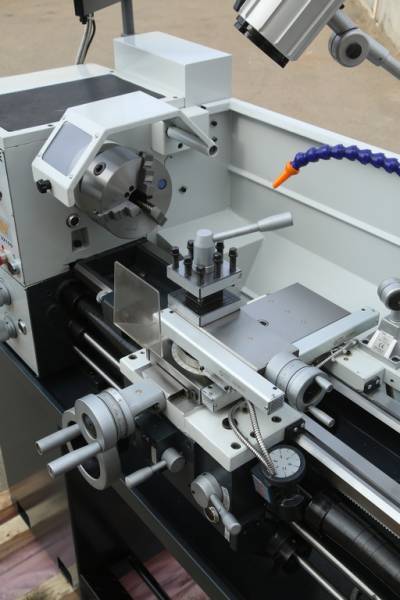

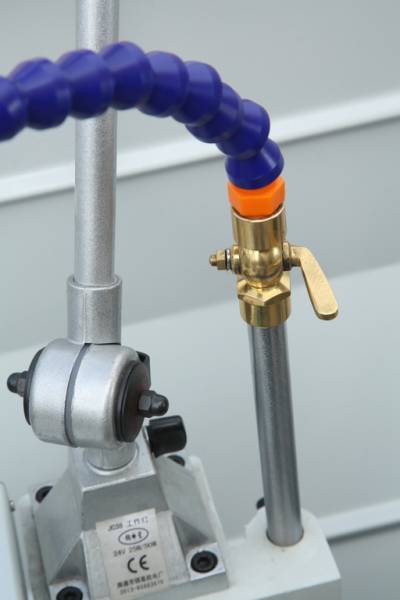

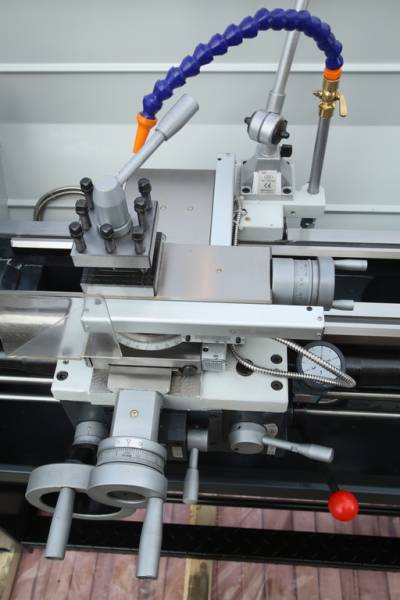

Модель 32100 обладает удобным стандартным набором управления, понятным любому токарю без переучивания.	Хорошо видны базовые опции 32100 - система подачи СОЖ, освещение рабочего места и углубление для мелочей с резиновым ковриком.

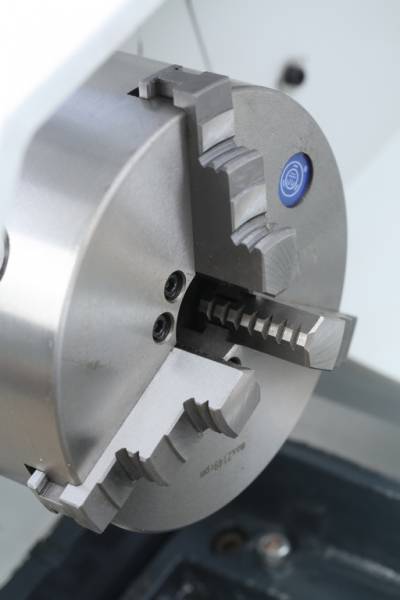

Модель оснащена трехкулачковым патроном диаметром 160 мм, и эргономичной защитой патрона со смотровым окошком.

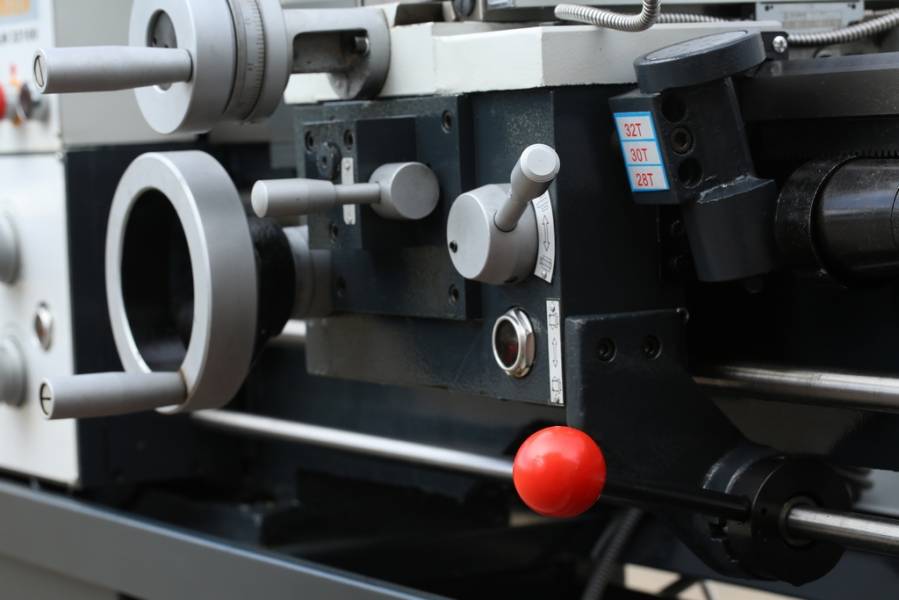

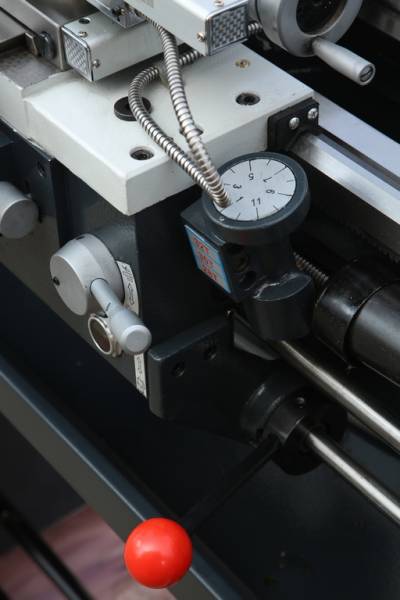

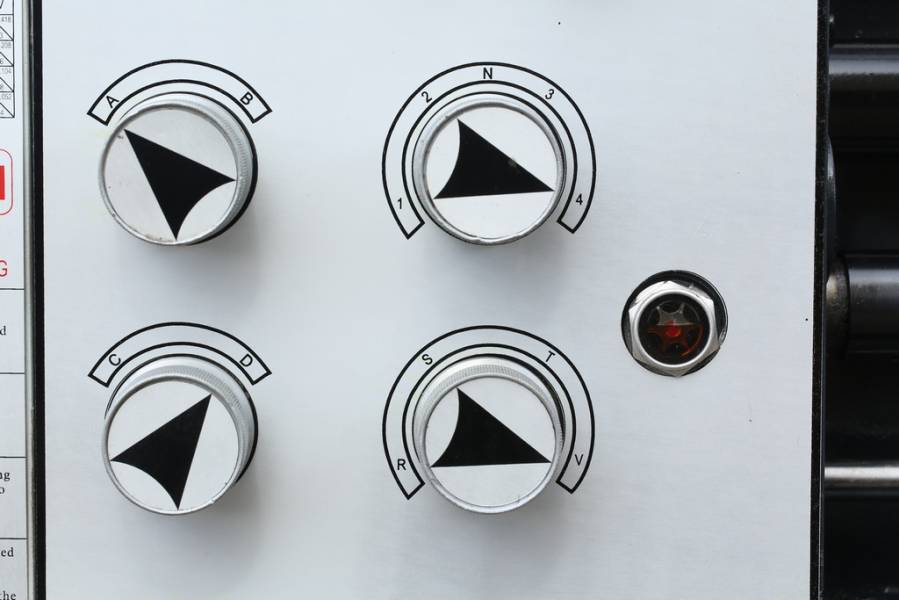

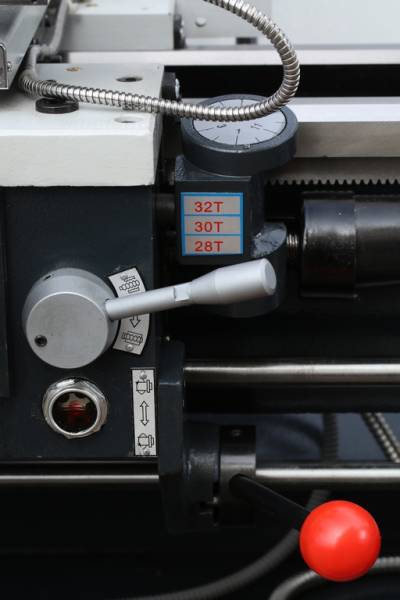

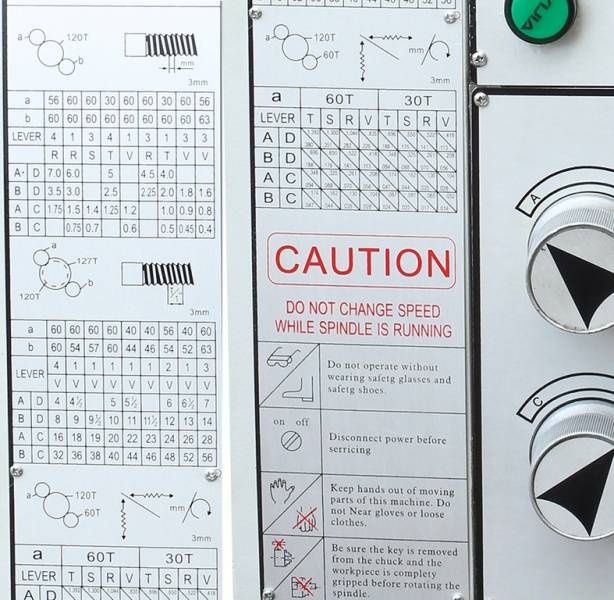

Модель 32100 позволяет раздельно регулировать обороты вала и ходового винта.

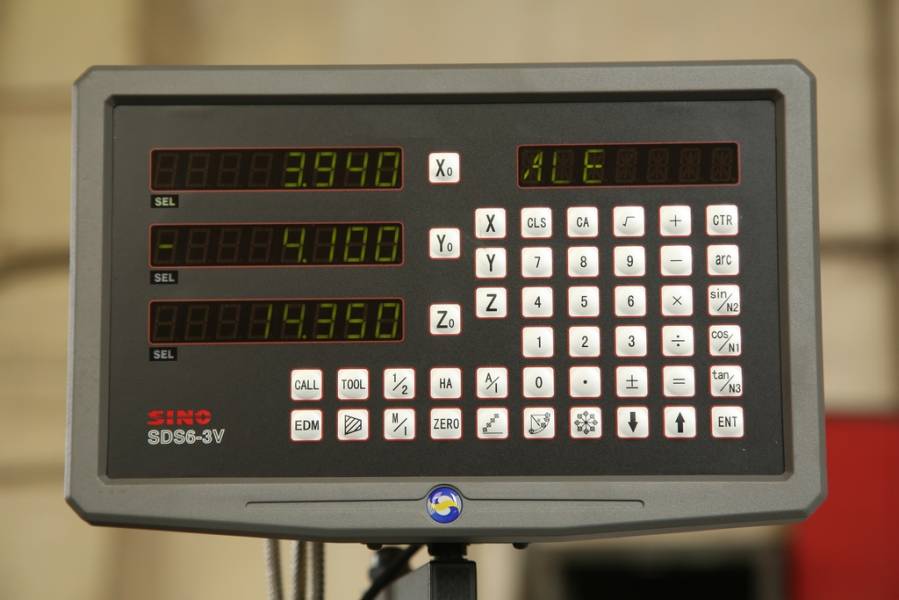

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью до 0,001 мм.
Внутренний диамерт шпинделя составляет 38 мм.

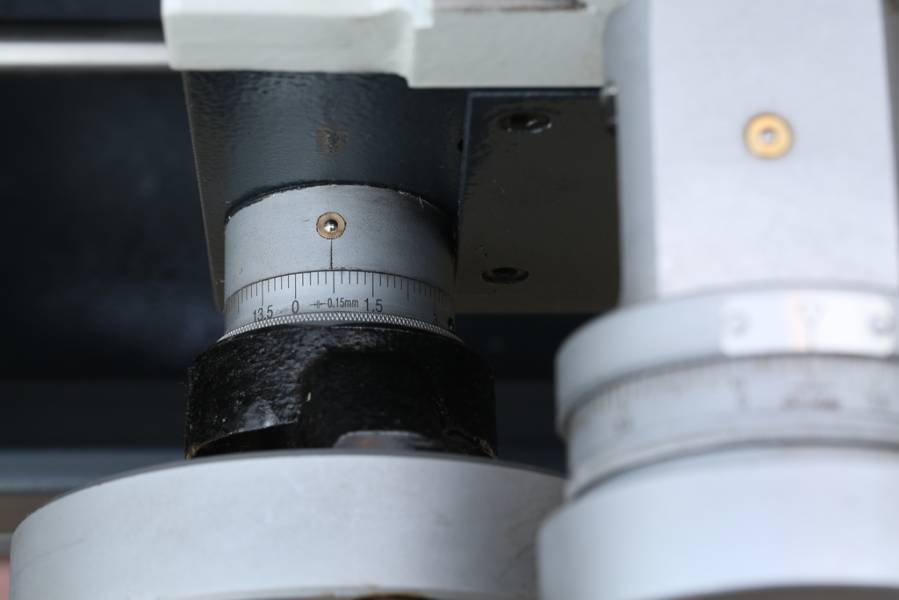

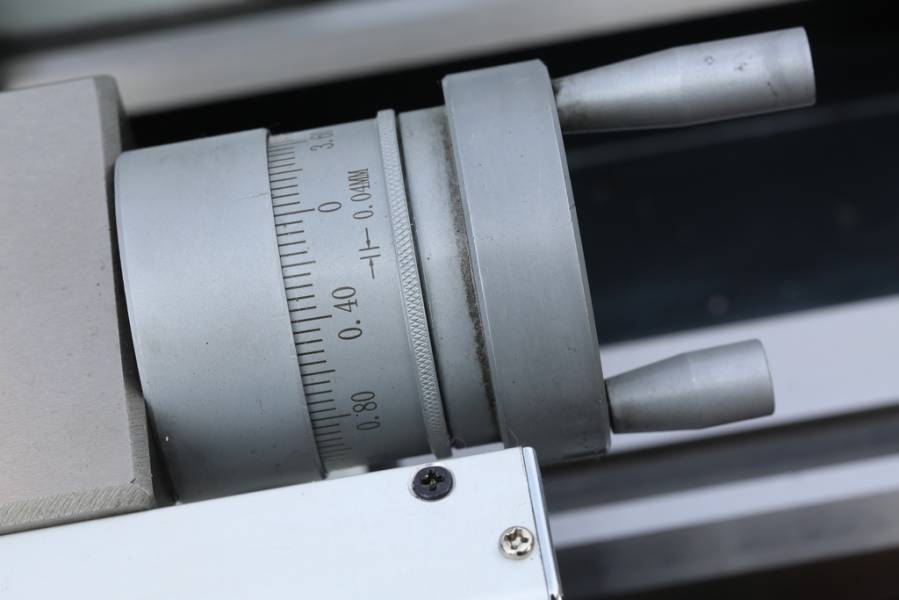

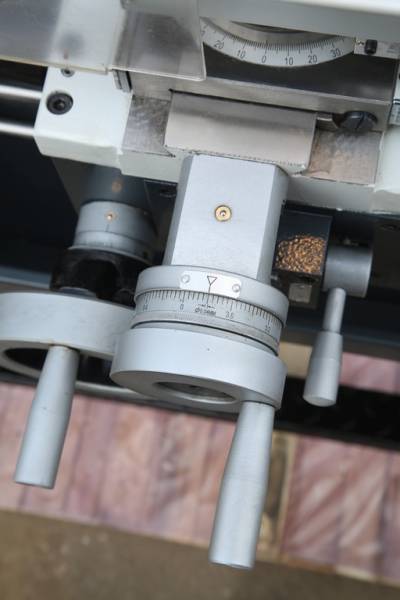

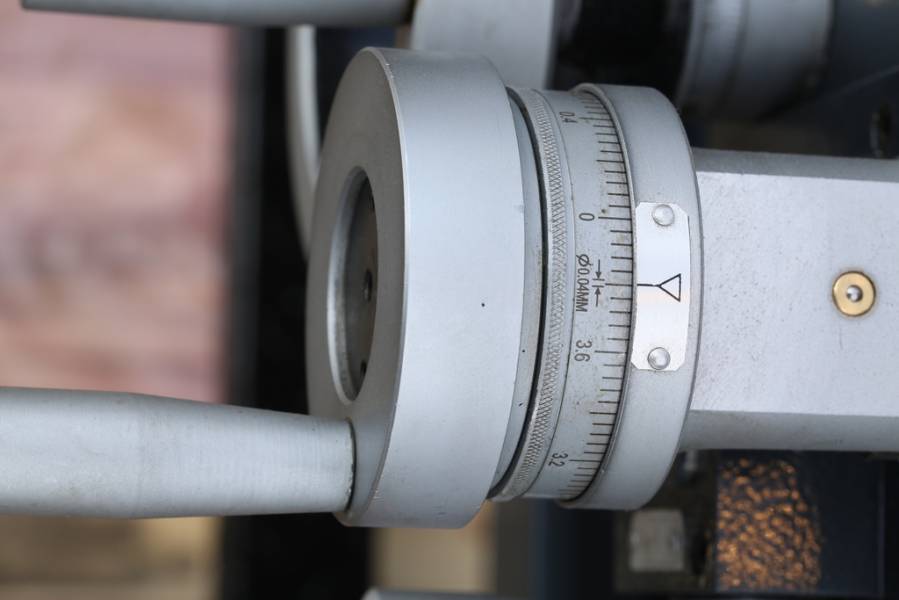

Все рукоятки оснащены четкими и удобными лимбами.

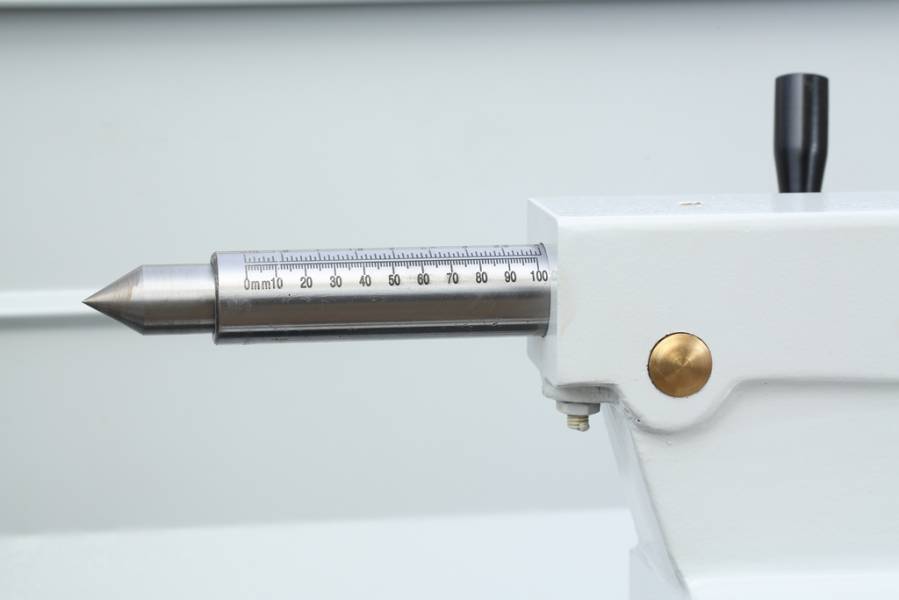

Вылет пиноли задней бабки – 100 мм.

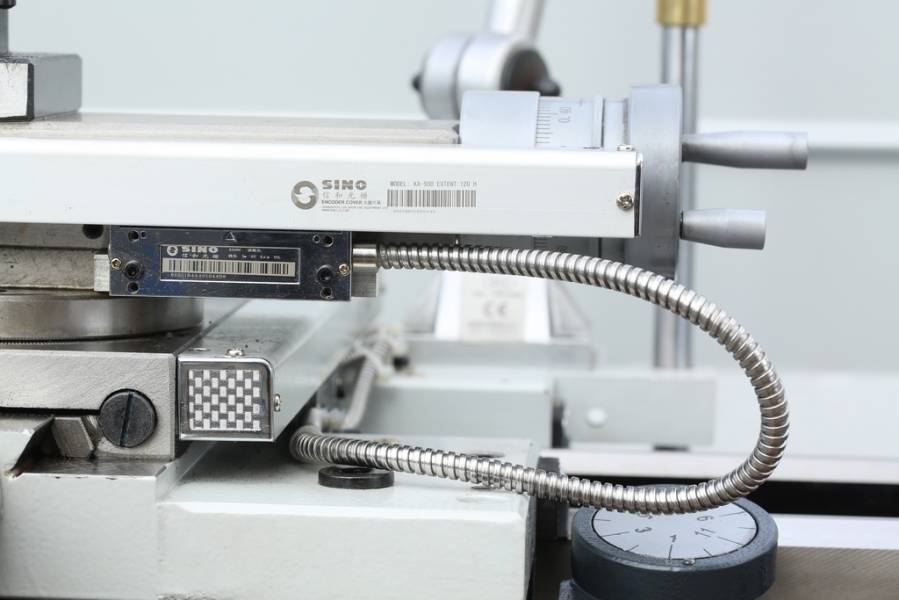

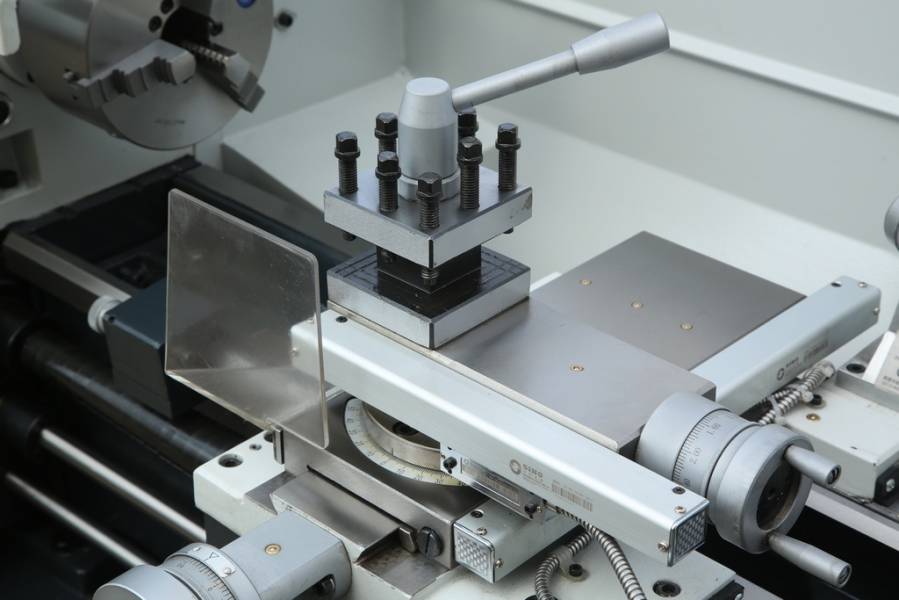

Линейками УЦИ оснащена продольная, поперечная и тонкая продольная подачи.

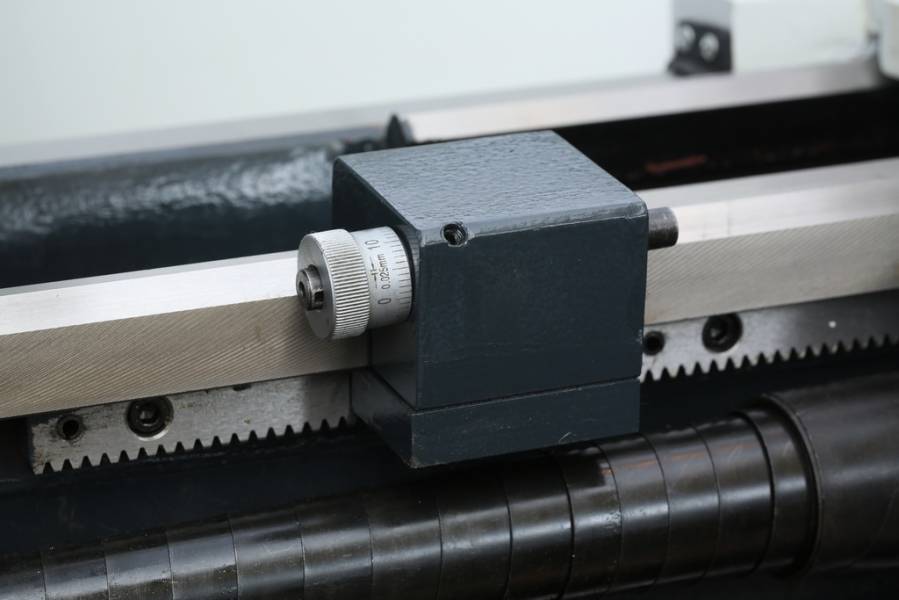

Упор с возможностью тонкой подстройки.

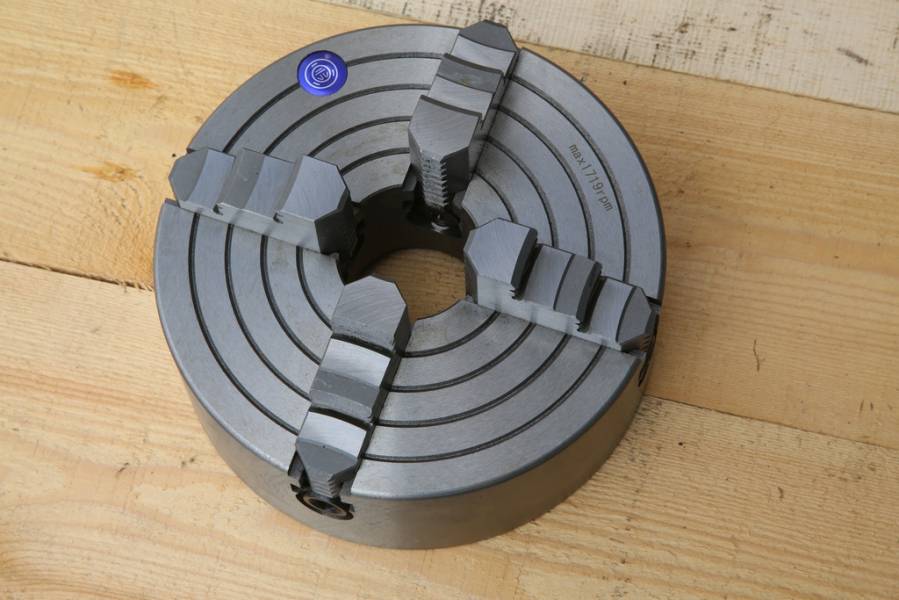

Четырехкулачковый патрон входит в базовый комплект поставки станка.
… как и планшайба.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр, переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.

Отзывы и вопросы

Отзывы и вопросы. Metal Master MLM 32100 (320x1000)

 stdClass Object
(
    [id] => 8381
    [object_id] => 4616
    [ip] => 178.237.187.100
    [name] => Ксения Самойлова
    [text] => Система подачи СОЖ входит в комплектацию?
    [answer] => Здравствуйте! Да, система подачи СОЖ входит в стандартную комплектацию.
    [type] => product
    [date] => 2020-08-18 10:55:00
    [approved] => 1
    [phone] =>
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => alekob2020@gmail.com
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Ксения Самойлова 18.08.2020 в 10:55

Система подачи СОЖ входит в комплектацию?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Здравствуйте! Да, система подачи СОЖ входит в стандартную комплектацию.

 stdClass Object
(
    [id] => 8380
    [object_id] => 4616
    [ip] => 178.237.187.100
    [name] => Виктор
    [text] => Из чего сделана станина?
    [answer] => Добрый день! Станина отлита из серого чугуна.
    [type] => product
    [date] => 2019-09-10 10:41:00
    [approved] => 1
    [phone] =>
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => alekob2020@gmail.com
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Виктор 10.09.2019 в 10:41

Из чего сделана станина?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Добрый день! Станина отлита из серого чугуна.

 stdClass Object
(
    [id] => 381
    [object_id] => 4616
    [ip] => 78.30.212.155
    [name] => Владимир
    [text] => добрый день,пришлите пожалуйста техническую документацию на токарный станок
    [answer] => Владимир, здравствуйте!
Отправили вам на почту всю техническую документацию.
    [type] => product
    [date] => 2016-11-19 12:45:36
    [approved] => 1
    [phone] => +79782131404
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => vovashiping@rambler.ru
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Владимир 19.11.2016 в 12:45

добрый день,пришлите пожалуйста техническую документацию на токарный станок

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Владимир, здравствуйте!
Отправили вам на почту всю техническую документацию.

 stdClass Object
(
    [id] => 243
    [object_id] => 4616
    [ip] => 37.57.12.87
    [name] => Александр
    [text] => Добрый день
На станок Metal Master MLM 32100 (320x1000) нужно три комплекта червяк/шестерня 32-06429/32-06228
Если возможно у Вас приобрести, то сроки и цена?

    [answer] => Добрый день, обратитесь в нашу техническую службу.
    [type] => product
    [date] => 2016-05-27 14:04:28
    [approved] => 1
    [phone] =>
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => shop@eo.kh.ua
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Александр 27.05.2016 в 14:04

Добрый день
На станок Metal Master MLM 32100 (320x1000) нужно три комплекта червяк/шестерня 32-06429/32-06228
Если возможно у Вас приобрести, то сроки и цена?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Добрый день, обратитесь в нашу техническую службу.
