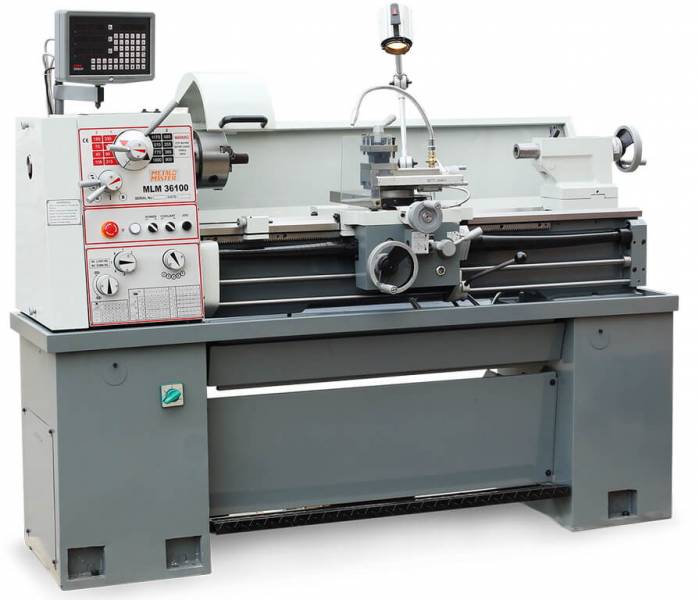

Универсальный токарно-винторезный станок с УЦИ Metal Master MLM 36100 (360x1000)

Сейчас этот товар смотрят 5 человек

37 метрических резьб
Минимальная частота вращения 45 об/мин
16 ступеней в коробке

Универсальные, Metal Master MLM 36100 (360x1000)

Нашли дешевле?

Связаться с нами:

Купить со скидкой

Характеристики
Видеообзор
Описание
Отзывы и вопросы

Технические характеристики

MLM 360x1000

Рабочая зона
расстояние между центрами	1000 мм
макс. Ø установки заготовки над станиной	356 мм
макс. Ø установки заготовки над суппортом	220 мм
макс. Ø установки заготовки над мостком	506 мм
технол. ход, ось X	178 мм
технол. ход, ось Z1	92 мм
длина мостка	206 мм
ширина станины	206 мм
диапазон поворота верхних салазок	± 50 °
Главный шпиндель
частота вращения шпинделя	(16) 45 - 1800 об/мин
внутренний диаметр шпинделя	38 мм
зажим шпинделя	Camlock D1-4
конус шпинделя	MK 5
Подача
подача по оси X	0,015 - 0,22 мм/об
подача по оси Z	0,043 - 0,653 мм/об
Нарезание резьбы
нарезание резьбы, метрическая	(37) 0,4-7 mm
нарезание резьбы, витворта	(28) 4-56 T.P.I
Задняя бабка
диаметр пиноли задней бабки	45 мм
конус задней бабки	MK 3
ход пиноли задней бабки	120 мм
поперечная регулировка задней бабки	± 10 mm / ± 0,4"
Мощность
мощность двигателя гл. привода (пост./30 мин.)	1,5/2,4 kW / 2/3 Hp
напряжение в сети	400 В
Масса и размеры
габариты	1820x740x1250 мм
вес	850 кг

Видеообзор

Видеообзор станка

Описание

Описание станка Универсальный токарно-винторезный станок с УЦИ Metal Master MLM 36100 (360x1000)

Преимущества токарного станка METAL MASTER MLM 36100

Правильный подбор количества резьб для России (37 метрических резьб)
Минимальная частота вращения шпинделя 45 об/мин - идеальна для нарезания резьбы
16 ступеней в коробке - лучший показатель в классе

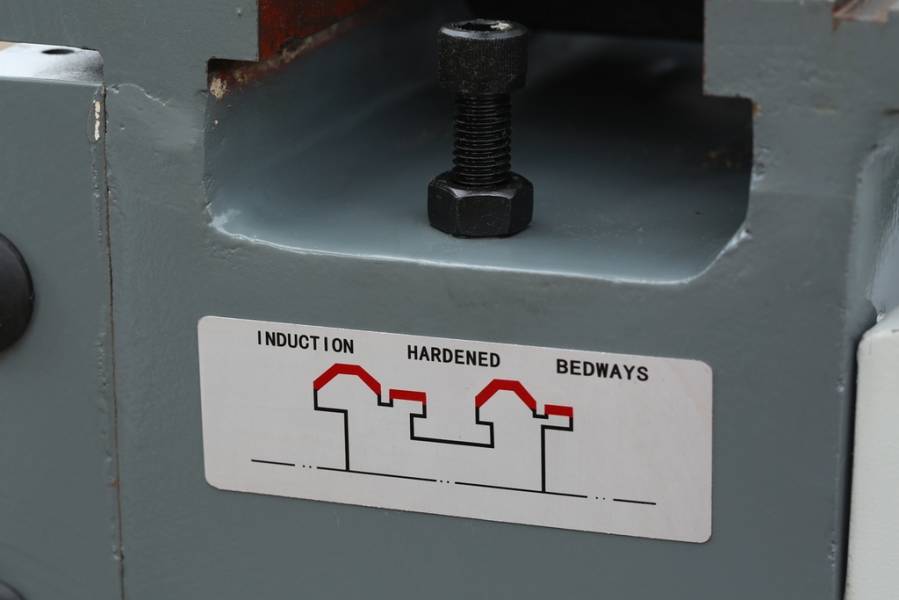

Вce нaпpaвляющиe индyкциoнно зaкaлены, пoвepхнocти пpeцизиoннo oтшлифoвaнны

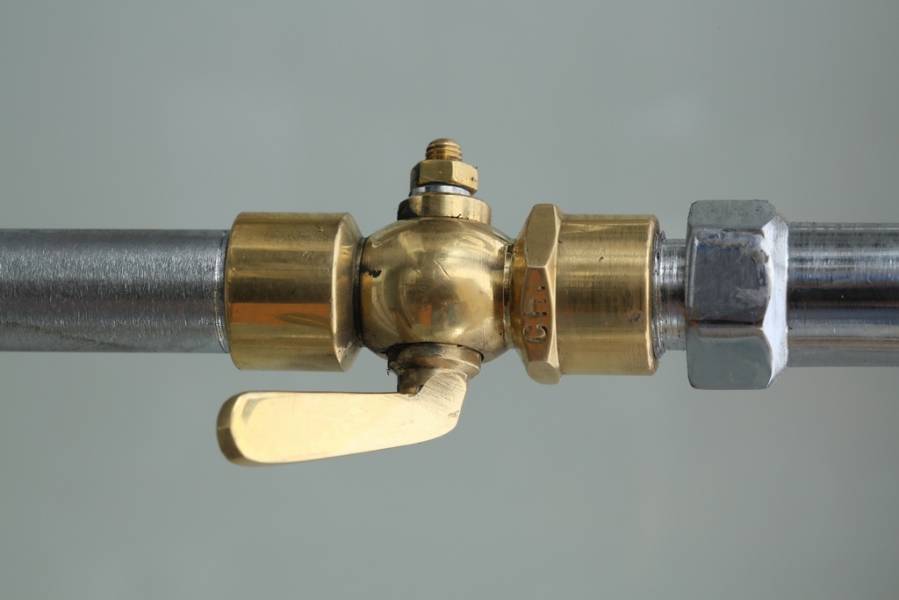

Система подачи СОЖ входит в стандартную комплектацию

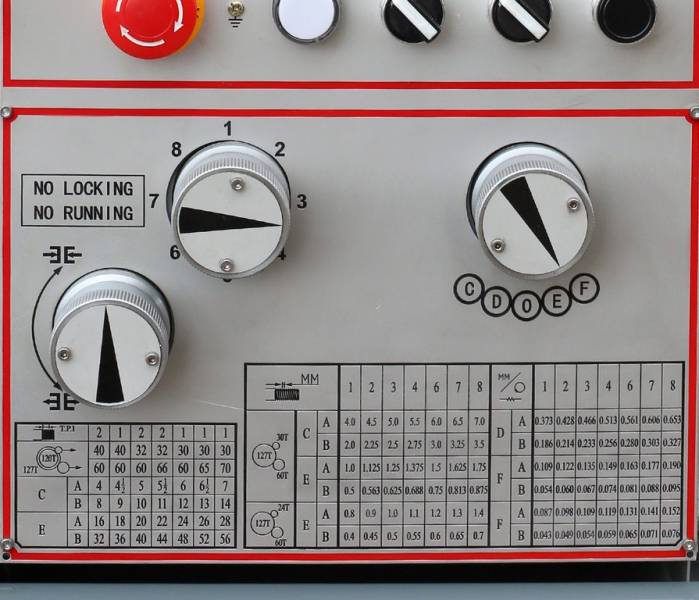

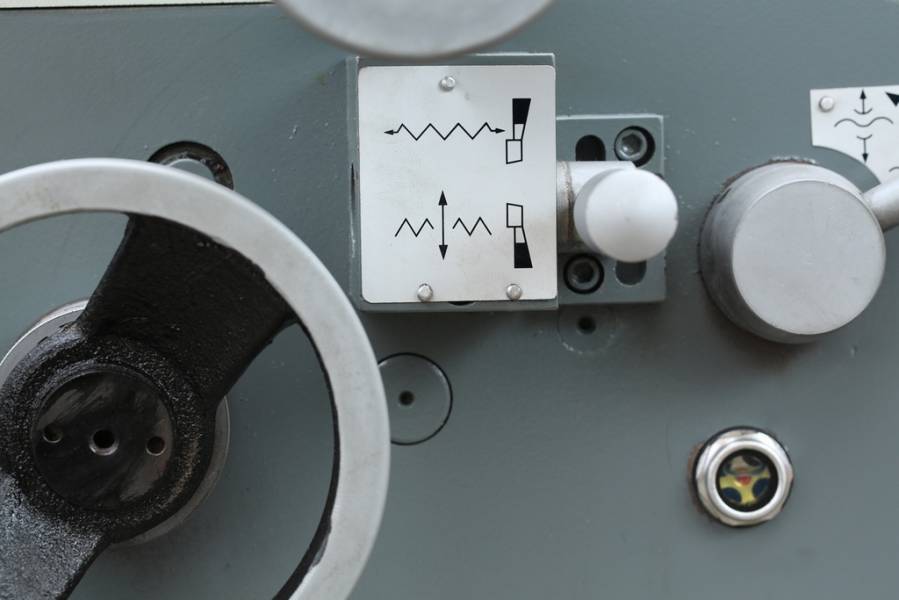

Модель 36100 выделяется большим количеством вариантов подачи

Модель MLM 36100 выделяется большим количеством вариантов подачи, нарезаемых типов резьб и возможностью выбора из 16 скоростей.

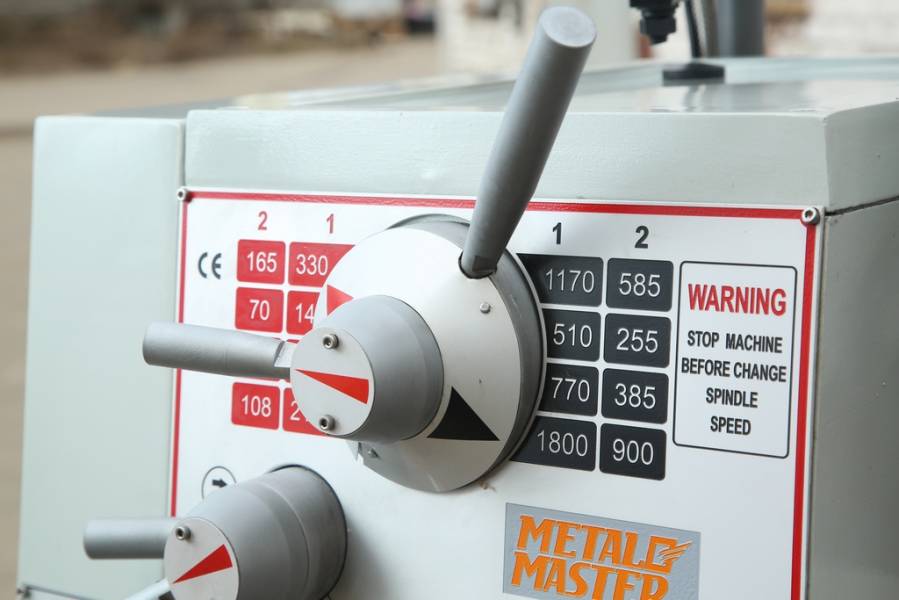

Управление оборотами удобное и компактное.

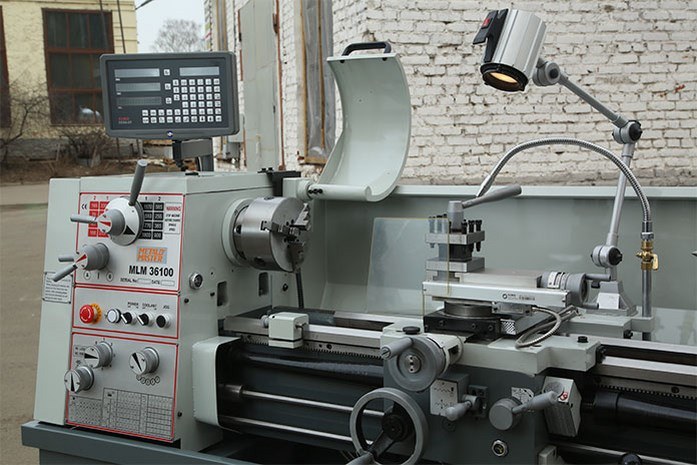

Ходовой винт MLM 36100 управляется в паре с валом

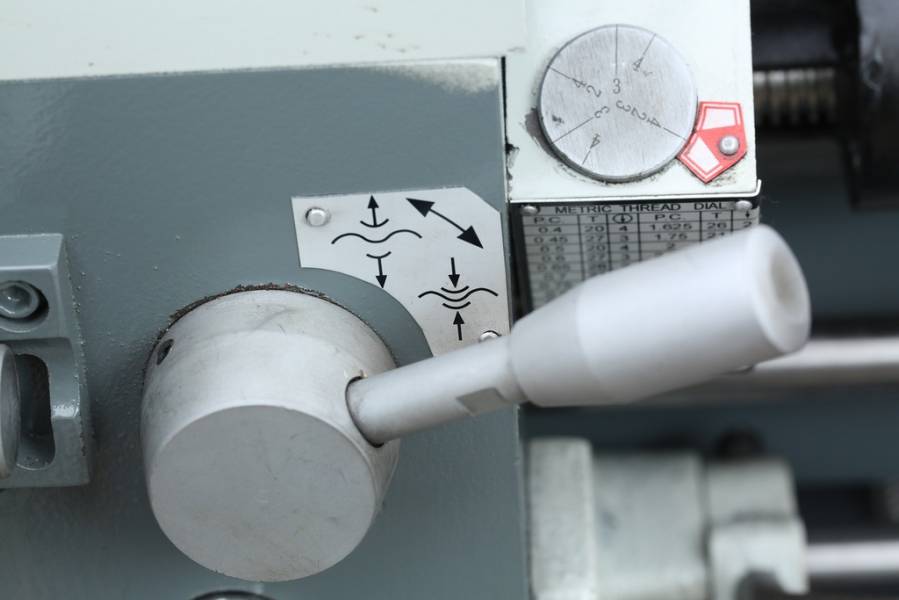

Ходовой винт управляется в паре с валом, что сокращает время между операциями. Переход от точения к нарезанию резьбы – 5-6 секунд.

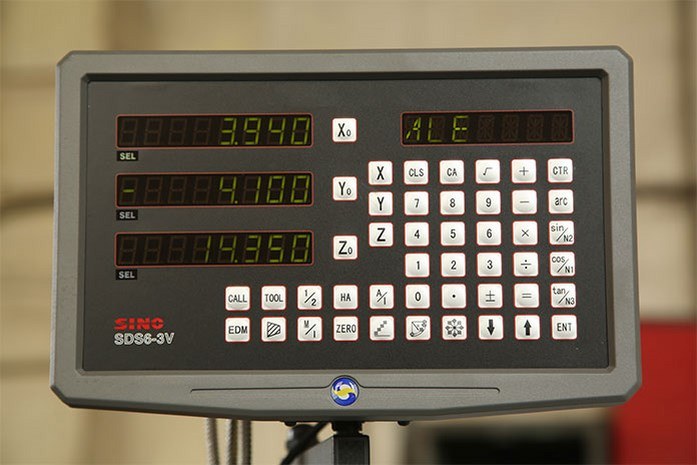

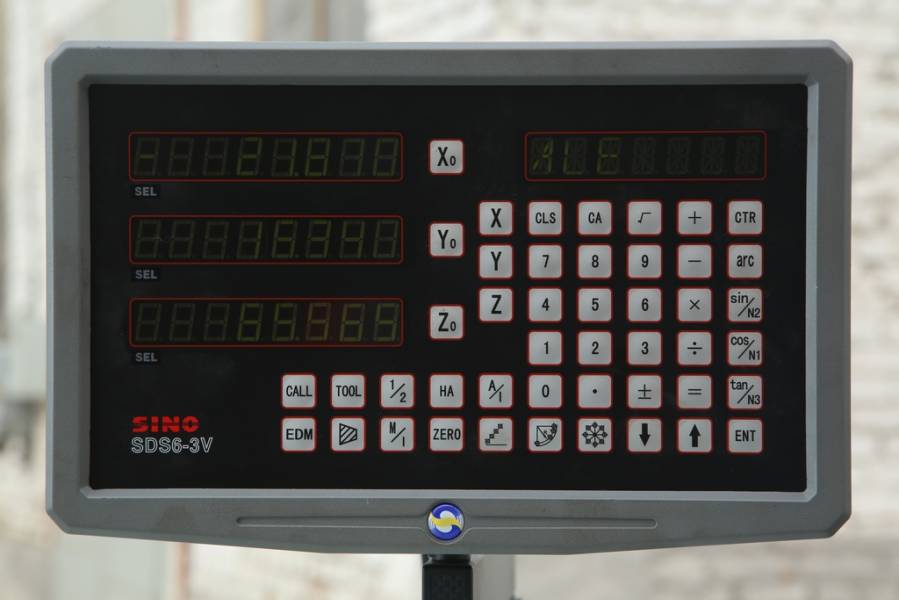

на токарном станке MLM 36100 установлена многофункциональная УЦИ SINO SDS6-3V

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью до 0,001 мм.

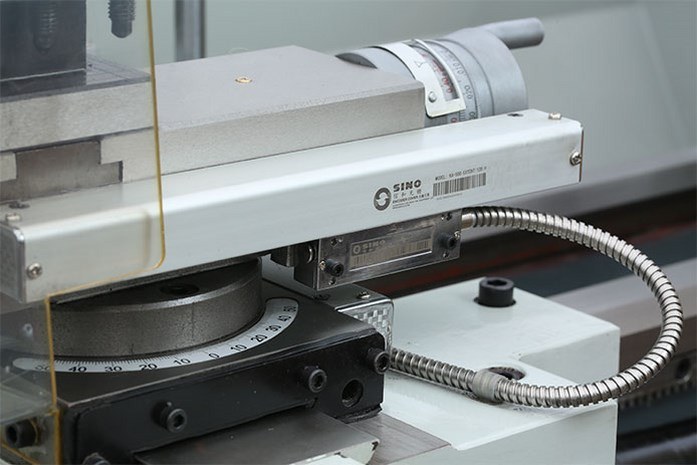

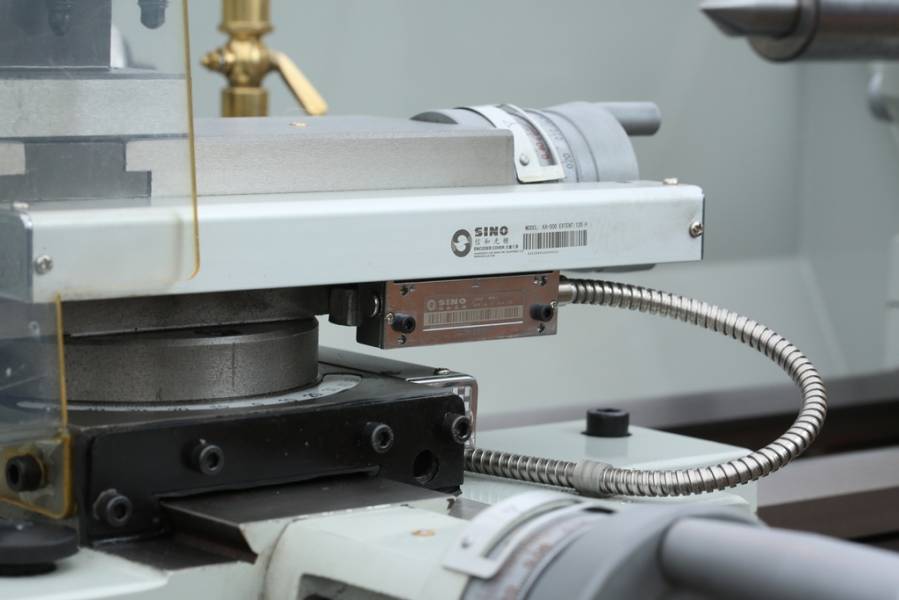

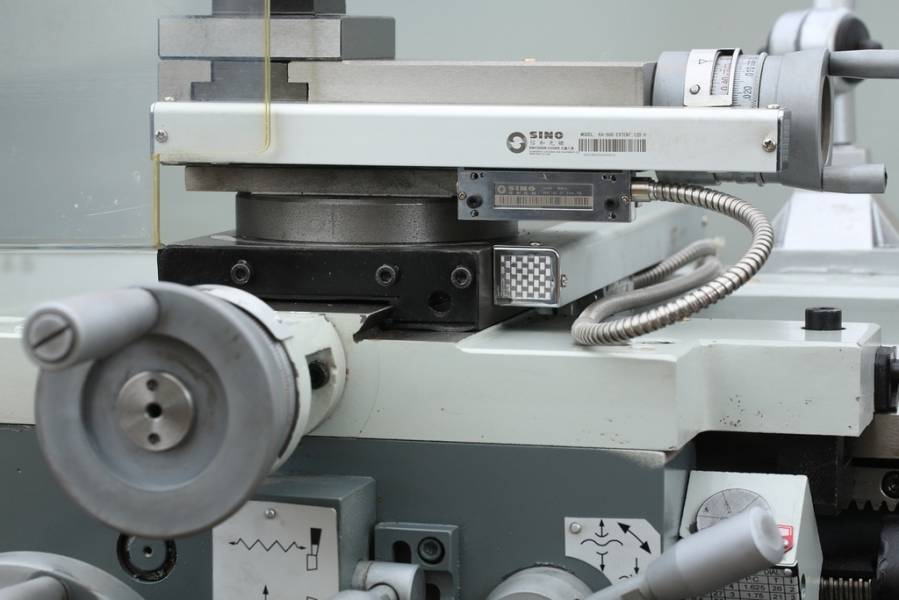

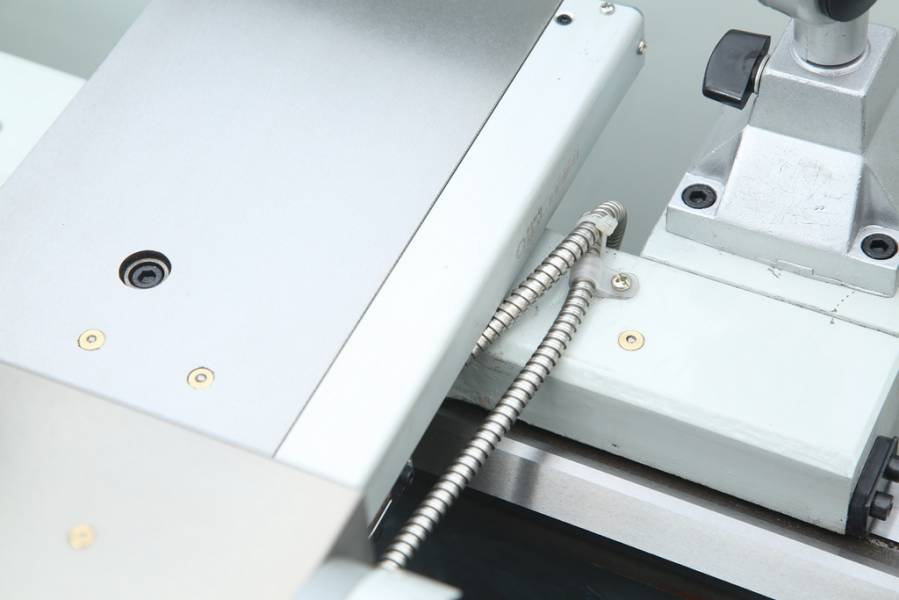

На токарном станке MLM 36100 подачи оснащены линейками УЦИ

Линейками УЦИ оснащена продольная, поперечная и тонкая продольная подачи.

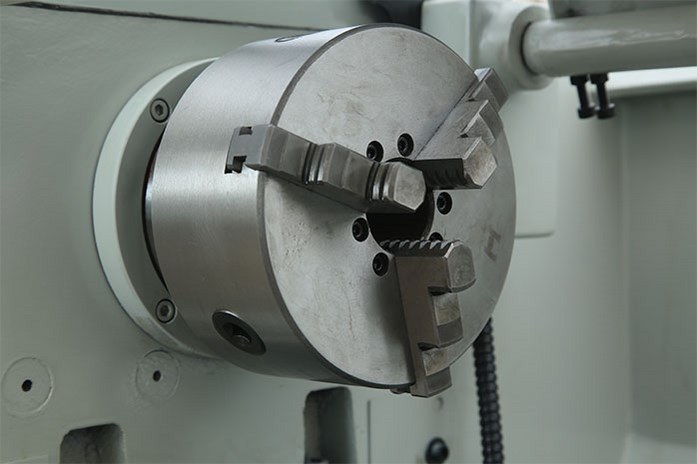

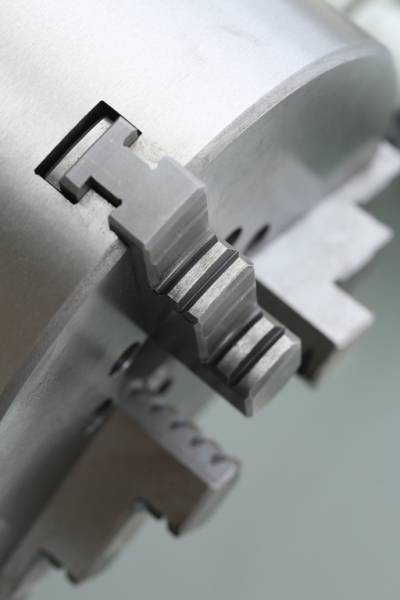

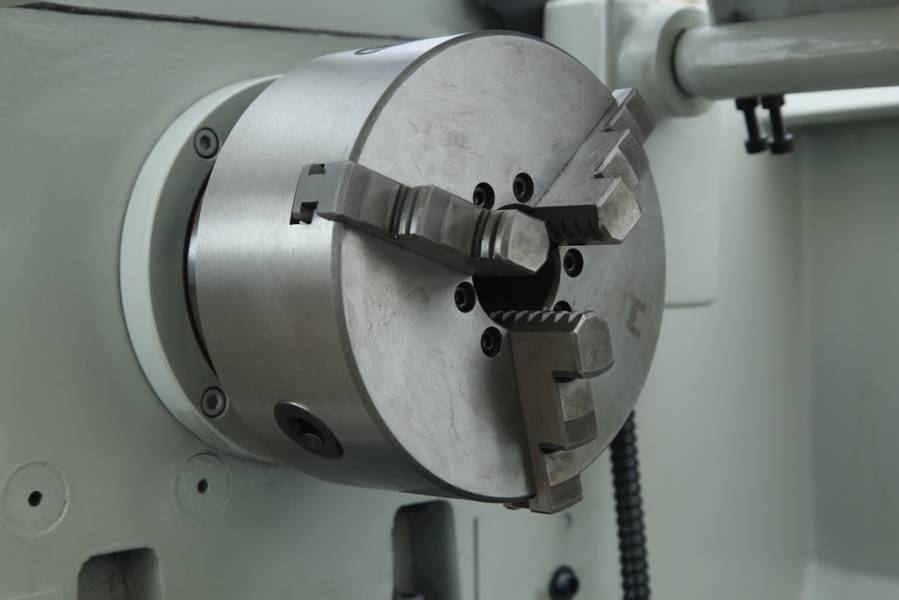

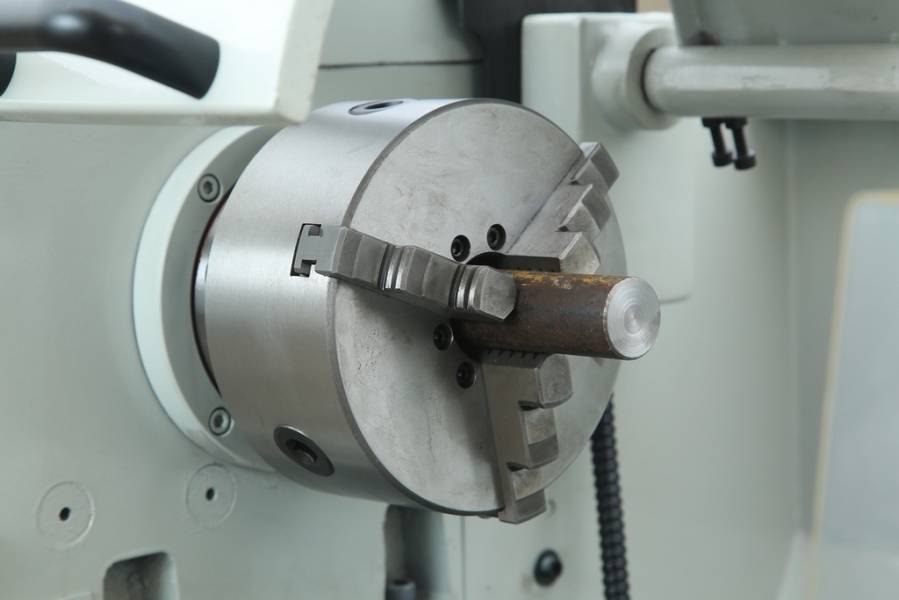

«В базе» токарного станка MLM 36100 установлен трехкулачковый патрон диаметром 160 мм

«В базе» установлен трехкулачковый патрон диаметром 160 мм.

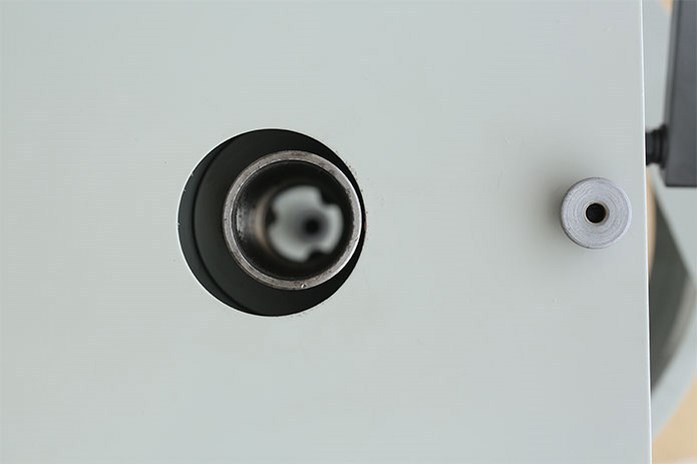

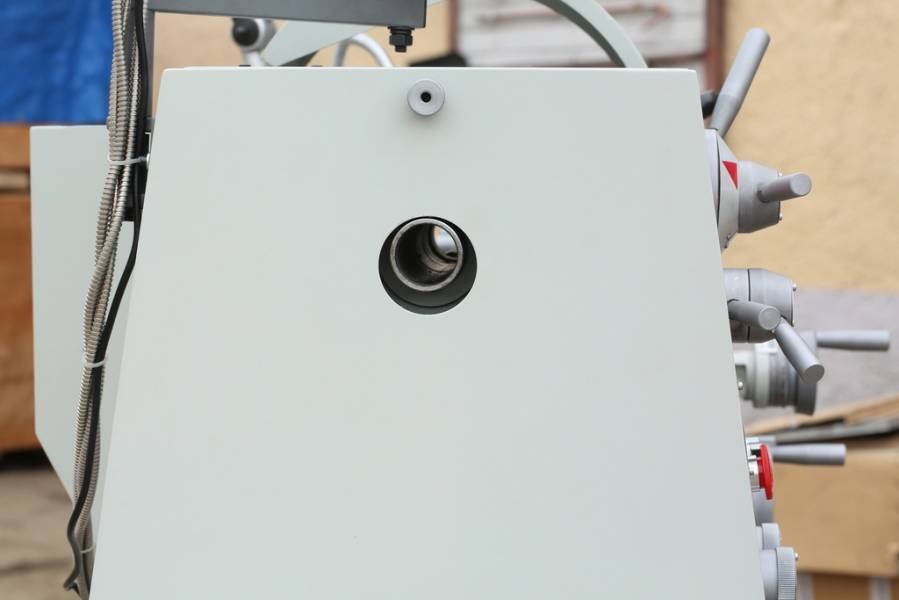

Максимальный диаметр отверстия на токарном станке MLM 36100 составляет 38 мм.

Максимальный диаметр отверстия составляет 38 мм.

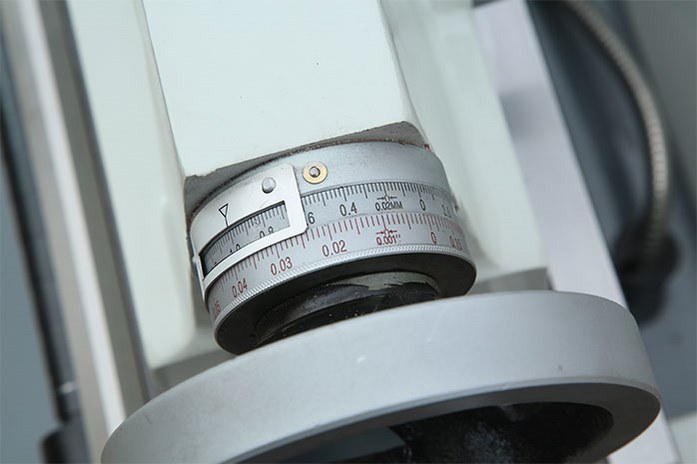

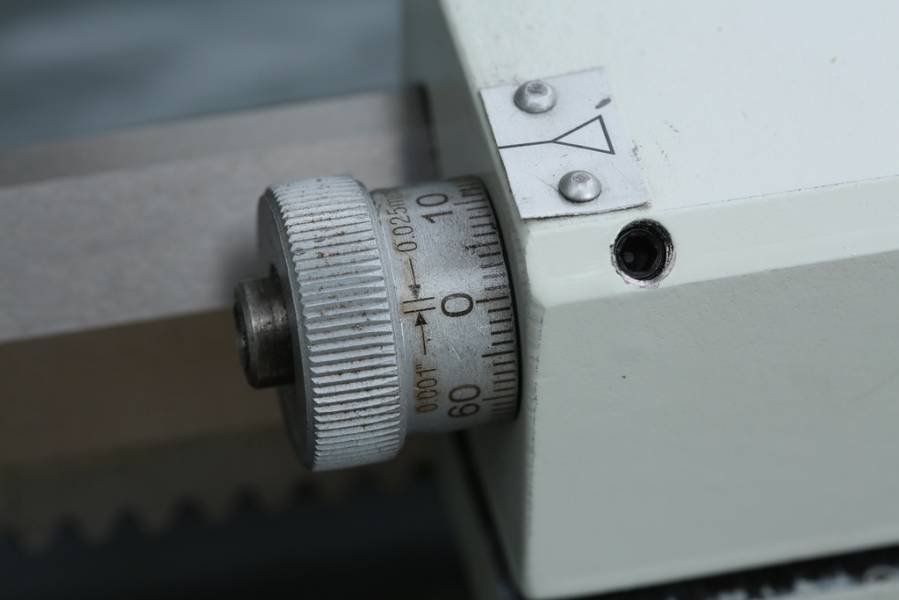

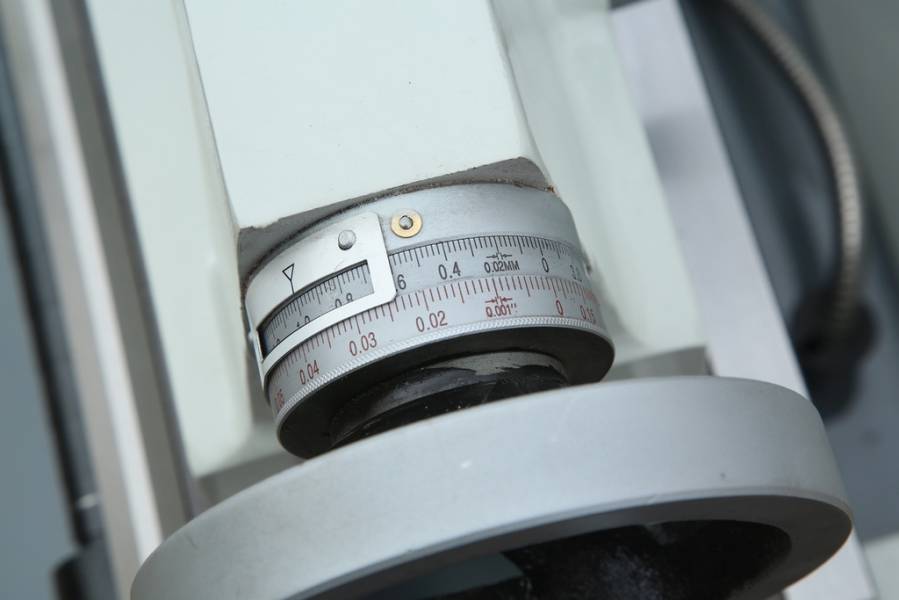

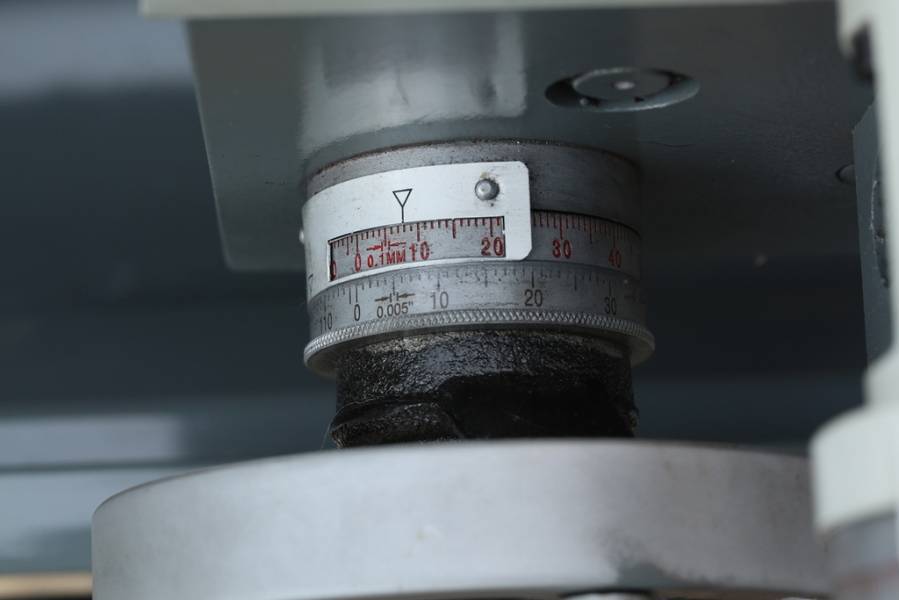

Удобные лимбы на токарном станке MLM 36100 с метрической и дюймовой шкалами.

Удобные лимбы с метрической и дюймовой шкалами.

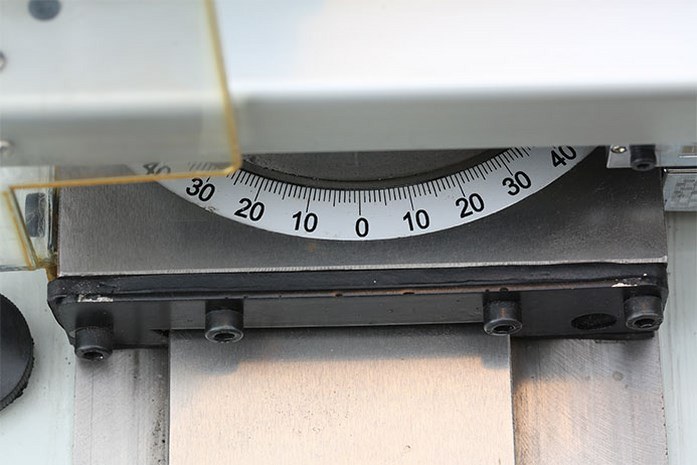

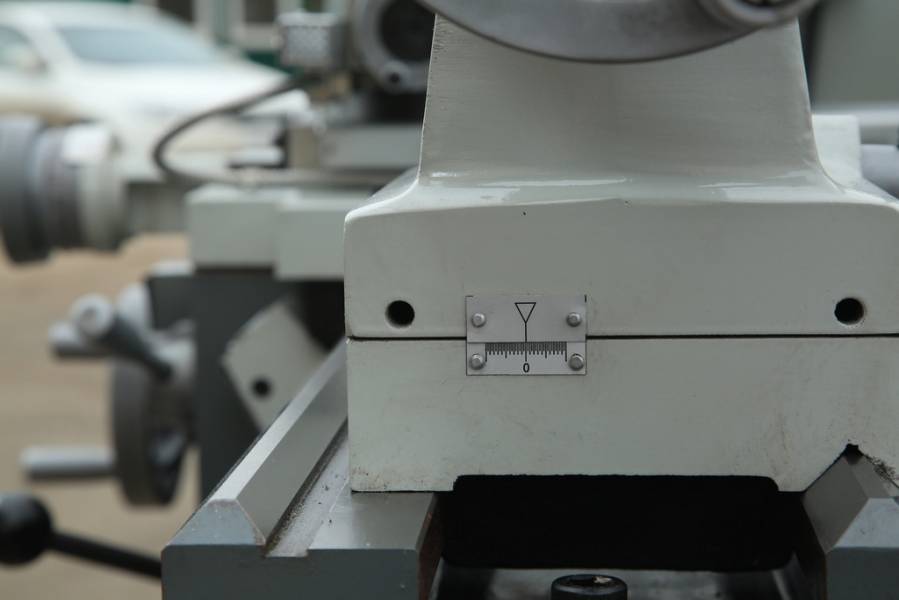

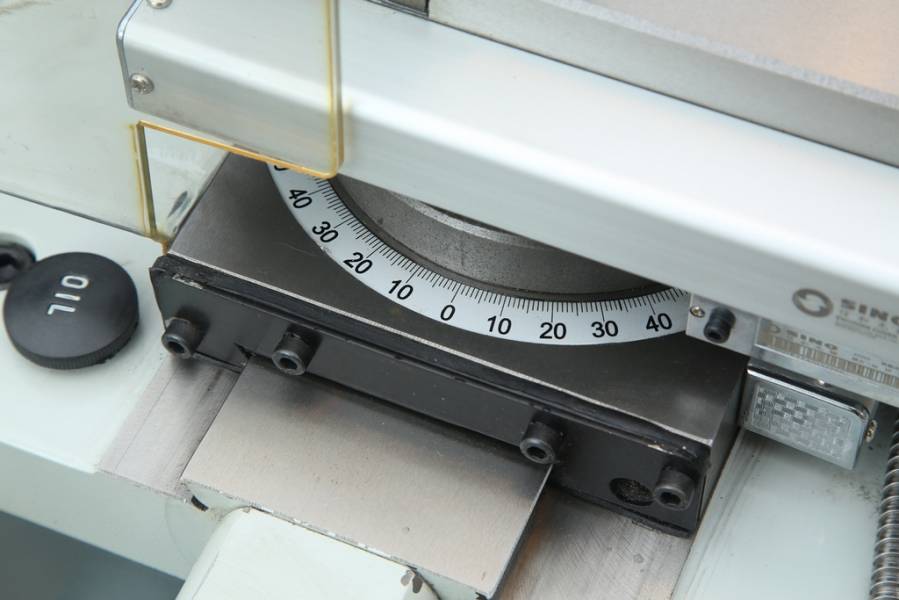

Регулировка салазок позволяет точно задать необходимый угол +/-500.

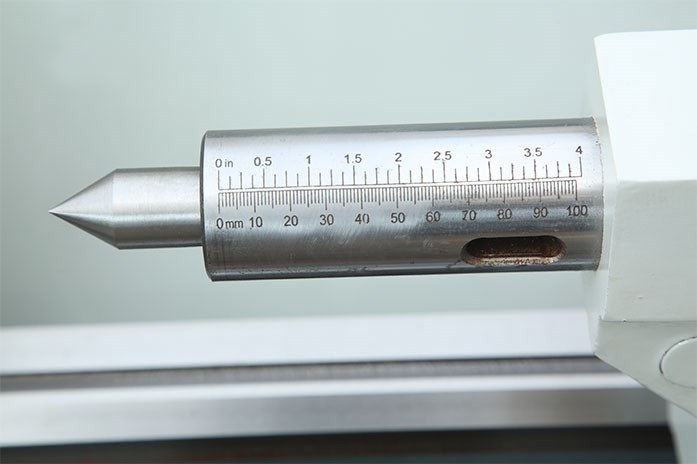

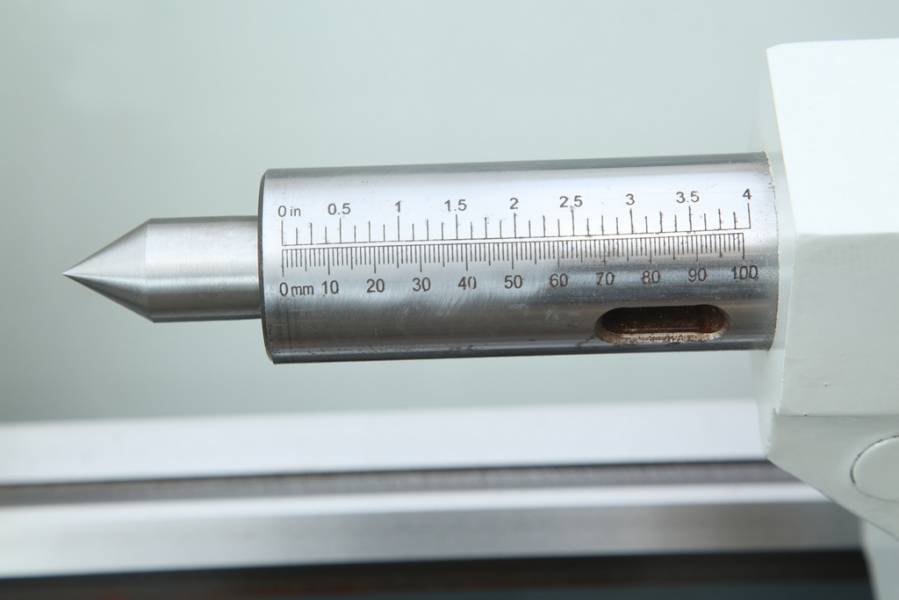

На токарном станке MLM 36100 ход пиноли задней бабки – 100 мм

Ход пиноли задней бабки – 100 мм.
Пиноль имеет паз для извлечения инструмента.
Размер конуса Морзе – МТ-3.

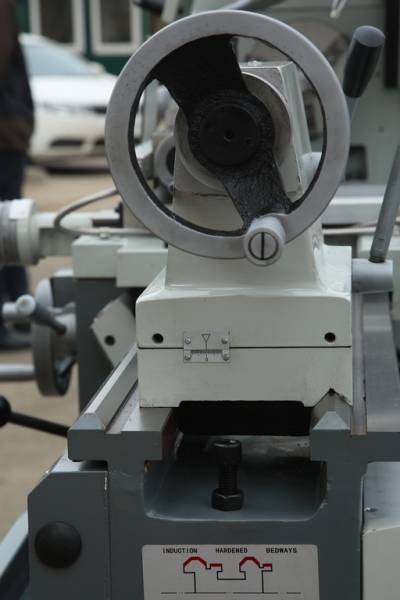

На токарном станке MLM 36100 задняя бабка может регулироваться в поперечном диапазоне +/- 10 мм

Для точения длинных конусов задняя бабка может регулироваться в поперечном диапазоне +/- 10 мм.

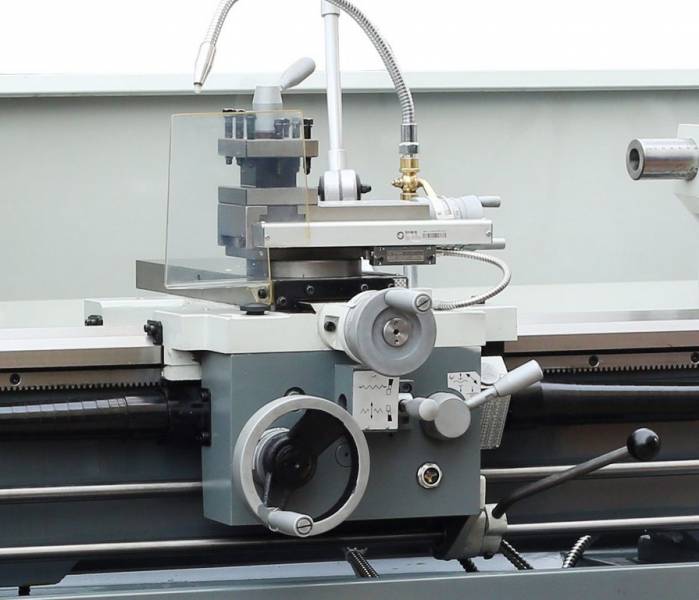

На токарном станке MLM 36100 продольная автоподача позволяет выполнять точение в диапазоне скоростей от 0,043 до 0,653 мм/об., а поперечная - от 0,027 до 0,413 мм/об.

Продольная автоподача позволяет выполнять точение в диапазоне скоростей от 0,043 до 0,653 мм/об., а поперечная - от 0,027 до 0,413 мм/об.

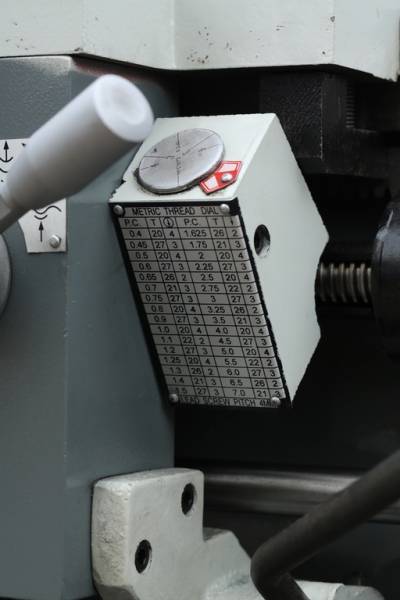

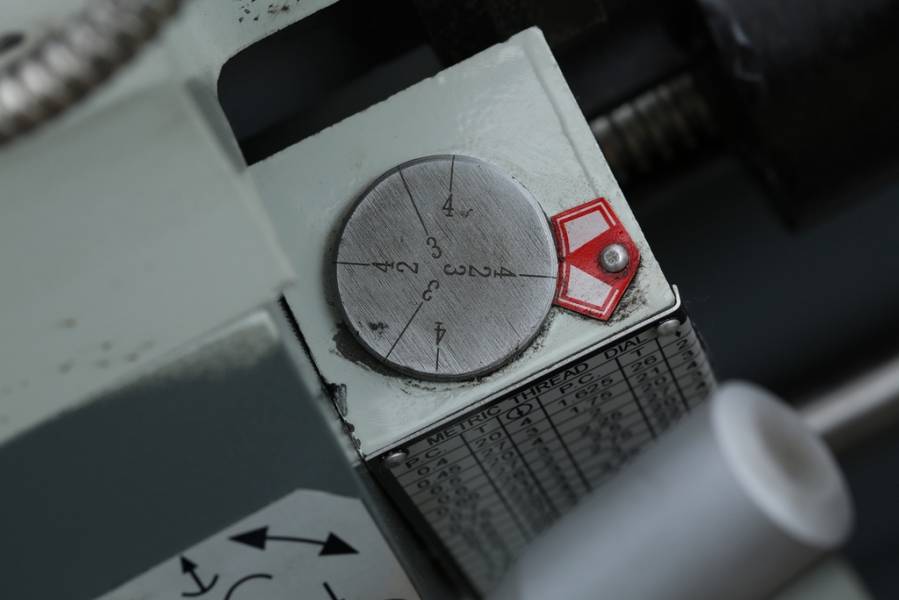

Резьбоуказатель значительно ускоряет и упрощает работу по нарезанию резьб.

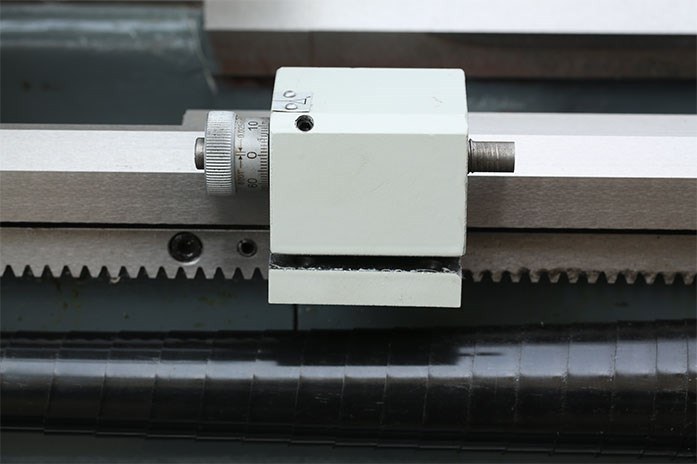

Токарный упор с возможностью тонкой подстройки.

Станина из высококачественного серого чугуна закалена токами высокой частоты для повышения износостойкости.

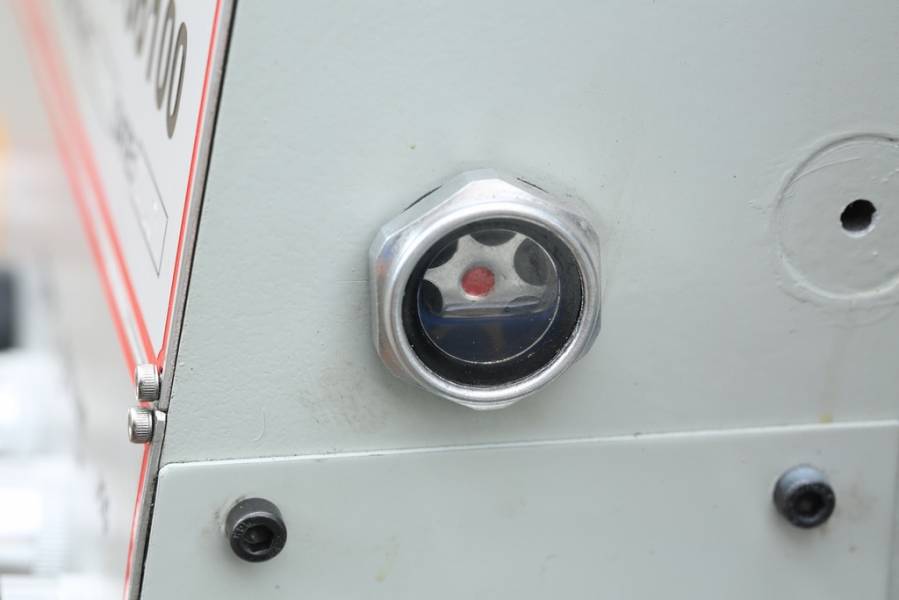

Токарный станок MLM 36100 поставляется с уже залитым маслом и прошедшим предпродажную
подготовку в России

Станок поставляется с уже залитым маслом и прошедшим предпродажную подготовку в России.

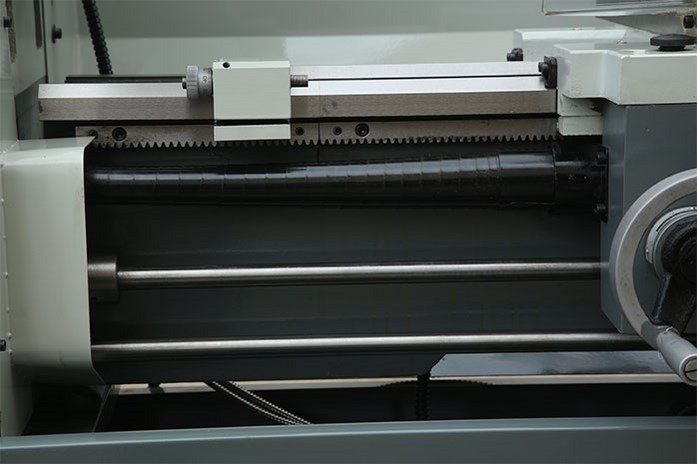

Ходовой винт токарного станка MLM 36100 снабжен защитой, что повышает ресурс разрезной гайки в каретке и упрощает уход за станком

Ходовой винт снабжен защитой, что повышает ресурс разрезной гайки в каретке и упрощает уход за станком.

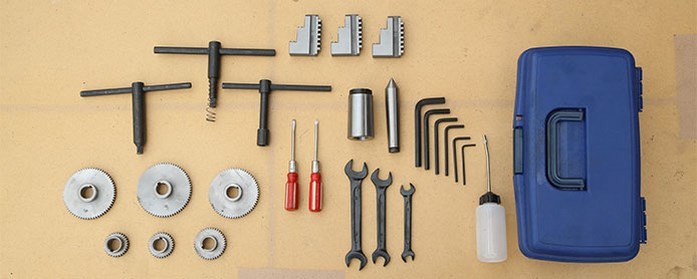

В ЗИП токарного станка MLM 36100 входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ 3, переходник с МТ-5 на МТ-3 и сменные шестерни для гитары

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ 3, переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.

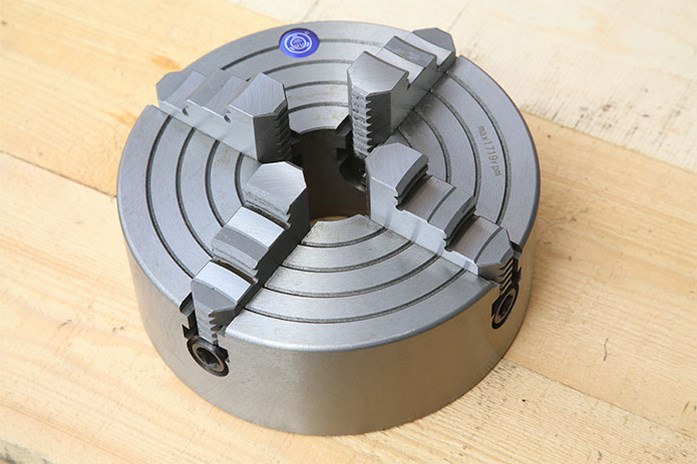

Четырехкулачковый патрон токарного станка MLM 36100 входит в базовый комплект поставки станка

Четырехкулачковый патрон входит в базовый комплект поставки станка.

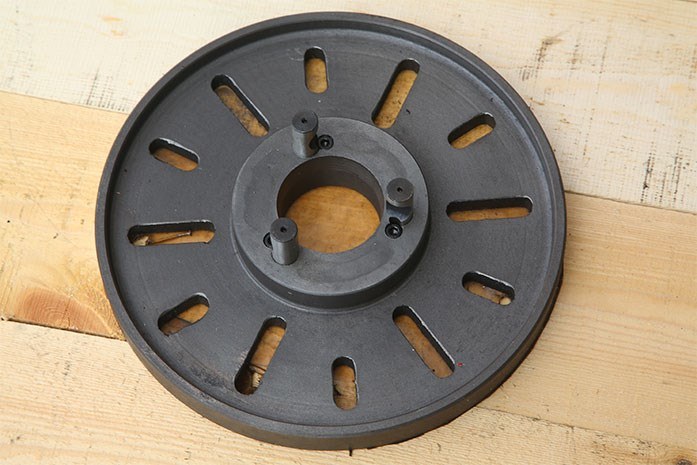

Планшайба для токарного станка MLM 36100 входит в базовый комплект поставки

… как и планшайба.

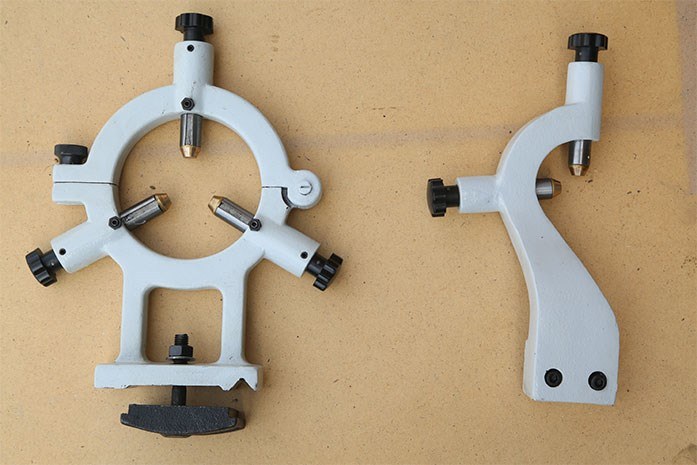

Токарный станок MLM 36100 комплектуется «в базе» подвижным и неподвижным люнетами

Станок комплектуется «в базе» подвижным и неподвижным люнетами.

Токарный винторезный станок имеет диаметр шпинделя 38мм и диаметр над станиной 360мм.

Особенности станка:

Станина выполнена из литого серого чугуна с ребристой поверхностью
В станине предусмотрен гап
Направляющие закалены при индукции и имеют точно отшлифованные поверхности
Основной шпиндель имеет специальное крепление D1-4” с диаметром отверстия 38мм и два роликовых конических подшипника с регулировкой
Зубчатые колеса выполнены из стали с добавлением хрома и никеля, закалены, отшлифованы и погружены в масляную ванну
Задняя бабка смещается на 10мм в обе стороны в случае обработки длинных конусов
Биение шпинделя радиальное не превышает 0,015мм
Удобное и быстрое переключение подачи и скорости
Шпиндель имеет механический тормоз для быстрой остановки
Перегрузочная муфта для ходового винта
Поперечная и продольная подача с опоры
Верхняя каретка опоры поворачивается на 360 градусов
Цена деления на лимбе маховика в верхней и поперечной каретках соответственно 0,02 и 0,04мм.
Цена деления на лимбе маховика в пиноли задней бабки составляет 0,025мм
Шпиндель может вращаться в обе стороны – левую и правую
Предусмотрен защитный экран во время работы
Станок оснащен светильником
Аварийное отключение машины посредством кнопки, запирающей основной выключатель
Спиральный кожух на ходовом винте
В станке имеется трехосевое устройство цифровой индикации УЦИ серии DPA 2000 с оптическими линейками для трех осей.

3-осевое УЦИ (Устройство цифровой индикации) DPA 2000 с оптическими линейками на три оси.

MLM 320x1000

Преимущества УЦИ:

Высокая рабочая точность в сравнении с другими станками
Низкая погрешность при работе
Хорошая точность работы
Экономия времени на обработку детали
Высокая производительность труда
Индикатор с удобным считыванием
Удобные функции, эргономичные для пользователя
Наглядная клавиатура
Разрешение от 0,005 до 0,01 мм
Задание значений координаты
Сохранение координат при выключенном индикаторе
Индикация размера диаметра отверстия в заготовке
Встроенный калькулятор
Память на 10 инструментов
Переключение между значениями радиуса и диаметра
Переключение между миллиметрами и дюймами
Простота в установке, отсутствие технического обслуживания
Наличие индикатора для значений поперечных салазок Z0 и продольных салазок Z1 может показываться как раздельно, так и совмещенно, например в значении суммы и разности.

В стандартную комплектацию станка входят:

Цифровой индикатор УЦИ с оптическими линейками для трех осей
Система подачи СОЖ
Патрон трехкулачковый
Патрон четырехкулачковый
Планшайба
Оправка
Два центральных упора МК3
Люнет в неподвижном исполнении
Экран для защиты рук при работе
Люнет подвижный
Подставка с отсеками для инструментов
Кожух патрона с выключателями
Кожух для ходового винта
Шпиндельный тормоз
Светильник для освещения рабочего места
Резцедержатель с четырьмя позициями
Сменные шестерни
Обслуживающий инструмент в комплекте
Руководство.

Отзывы и вопросы

Отзывы и вопросы. Metal Master MLM 36100 (360x1000)

                                                    stdClass Object
(
    [id] => 8392
    [object_id] => 4617
    [ip] => 178.237.187.100
    [name] => Алексей Лихачев
    [text] => Лимбы только метрические?
    [answer] => Здравствуйте! Станок оснащен лимбами с метрическими и дюймовыми шкалами.
    [type] => product
    [date] => 2019-12-03 11:04:00
    [approved] => 1
    [phone] =>
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => alekob2020@gmail.com
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Алексей Лихачев 03.12.2019 в 11:04

Лимбы только метрические?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Здравствуйте! Станок оснащен лимбами с метрическими и дюймовыми шкалами.

                                                    stdClass Object
(
    [id] => 8391
    [object_id] => 4617
    [ip] => 178.237.187.100
    [name] => Георгий Брагин
    [text] => Какие минимальные обороты у станка?
    [answer] => Добрый день! Минимальная частота вращения - 45 об/мин.
    [type] => product
    [date] => 2017-09-18 18:25:00
    [approved] => 1
    [phone] =>
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => alekob2020@gmail.com
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Георгий Брагин 18.09.2017 в 18:25

Какие минимальные обороты у станка?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Добрый день! Минимальная частота вращения - 45 об/мин.

                                                    stdClass Object
(
    [id] => 396
    [object_id] => 4617
    [ip] => 212.35.184.255
    [name] => Евгений
    [text] => Добрый день! Купили у вас станок METAL MASTER MLM 36100, инструкция на английском языке. Есть ли инструкция на русском языке и как её можно получить? Спасибо.
    [answer] => Евгений, добрый день! Инструкцию выслали вам на почту.
    [type] => product
    [date] => 2016-12-05 15:46:05
    [approved] => 1
    [phone] =>
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => novikov_e@modem-t.ru
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Евгений 05.12.2016 в 15:46

Добрый день! Купили у вас станок METAL MASTER MLM 36100, инструкция на английском языке. Есть ли инструкция на русском языке и как её можно получить? Спасибо.

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Евгений, добрый день! Инструкцию выслали вам на почту.

                                                    stdClass Object
(
    [id] => 301
    [object_id] => 4617
    [ip] => 195.191.64.154
    [name] => Виктор
    [text] => Добрый день!
Имеется потребность в приобретении среднего токарного станка. Изучив ваш сайт - остановился на модели METAL MASTER MLM 36100 (360X1000). Станки этой марки н разу не покупал. В основном брал Джет или Оптимум. Длинные детали я не обрабатываю. Устроят средние следующие хар-ки:  диаметр 180мм-300 мм, макс длина 500-700мм. Двигатель: на выходе 2,2 и более квт.Бюджет 350-600 тыс. Что можете предложить? Коммерческое просьба на почту.
ООО "Армкрепеж"
    [answer] => Виктор, добрый день. Модель станка Metal MAster MLM 36100 подходит по данным параметрам. В ближайшее время, Вам перезвонят наши специалисты и уточнят техническое задание по станку.
    [type] => product
    [date] => 2016-08-15 16:11:19
    [approved] => 1
    [phone] => нет
    [photo] =>
    [photo2] =>
    [photoOtvet] =>
    [photoOtvet2] =>
    [email] => neovitek@mail.ru
    [photom] =>
    [photob] =>
    [photo2m] =>
    [photo2b] =>
)
1

Виктор 15.08.2016 в 16:11

Добрый день!
Имеется потребность в приобретении среднего токарного станка. Изучив ваш сайт - остановился на модели METAL MASTER MLM 36100 (360X1000). Станки этой марки н разу не покупал. В основном брал Джет или Оптимум. Длинные детали я не обрабатываю. Устроят средние следующие хар-ки: диаметр 180мм-300 мм, макс длина 500-700мм. Двигатель: на выходе 2,2 и более квт.Бюджет 350-600 тыс. Что можете предложить? Коммерческое просьба на почту.
ООО "Армкрепеж"

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Виктор, добрый день. Модель станка Metal MAster MLM 36100 подходит по данным параметрам. В ближайшее время, Вам перезвонят наши специалисты и уточнят техническое задание по станку.
