3-кулачковый самоцентрирующийся токарный патрон 250 мм
| Диаметр, мм | 250 (10") |
| Серия | К11 |
| Кол-во кулачков | 3 |
| Тип патрона | ручной |
| Вид кулачков | закаленные |
| Тип кулачков | комплект (прямые и обратные) |
| Конструкция патрона | спирально-реечный (самоцентрирующийся) |
| Материал патрона | чугун |
| Тип крепления | тип цилиндрический через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350). Переходной фланец не входит в комплект поставки. |
| Класс точности: | повышенный класс точности П (ГОСТ 1654-86). |
| Макс. входящий крутящий момент, Н*м | 320 |
| Макс. усилие зажима, кН | 37 |
| Кол-во оборотов, об/мин | 1600 |
| Вес, кг | 25 |
Описание станка 3-кулачковый самоцентрирующийся токарный патрон 250 мм
Токарный патрон Metal Master 250 мм 3-х кулачковый предназначен для работы с цилиндрическими, трех-, четырех- и шестигранными заготовками, имеющими плоскую и резьбовую структуру.
Токарный патрон обеспечивает одновременное и быстрое движение кулачков, что позволяет достичь самоцентрирования детали без ручной поднастройки.
Токарный патрон выполнен из высококачественного чугуна и обладают такими характеристиками как: короткий вылет, высокая жесткость, высокая точность центрирования, простота установки.
Конструкция патрона выдерживает высокие скорости вращения и ударные нагрузки.
Комплект закаленных кулачков обеспечивают долгий срок службы патроны.
Токарный патрон прост в эксплуатации, для зажима требуется минимум времени.
Благодаря скорости, точности и простого использования токарный патрон Metal Master 250 мм 3-х кулачковый - оптимальный выбор для большинства токарных работ на универсальных станках и станках с ЧПУ.

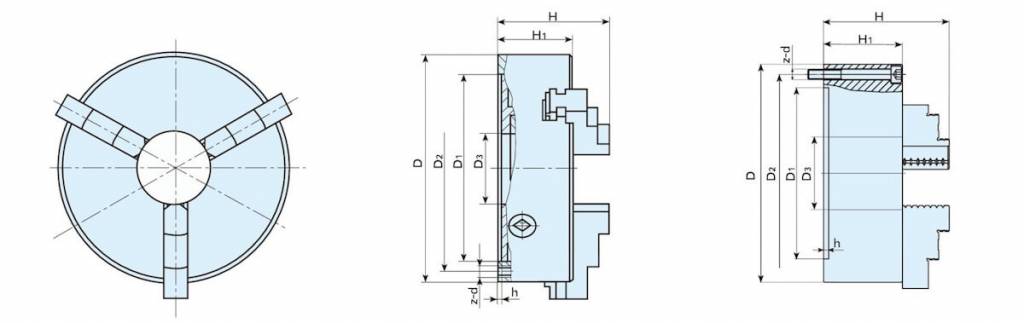

Основные параметры патрона
| Размер D | D1, мм | D2, мм | D3, мм | H,мм | H1, мм | h, мм | z-d, мм |
|---|---|---|---|---|---|---|---|
| 250 | 206 | 226 | 80 | 121 | 80 | 5.5 | 3-M12 |

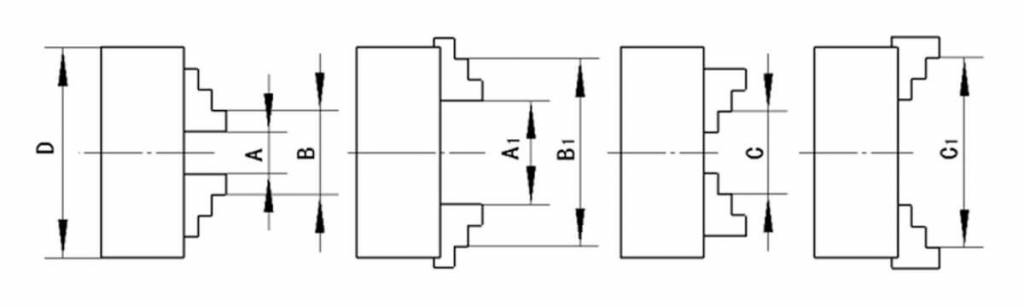

Диапазон зажима
| Размер D | Внутренние кулачки | Обратные кулачки | |
|---|---|---|---|
| Диапазон зажима, мм | Диапазон зажима, мм | Диапазон зажима, мм | |
| A–A1 | B–B1 | C–C1 | |
| 250 | 6–110 | 80–250 | 90–250 |

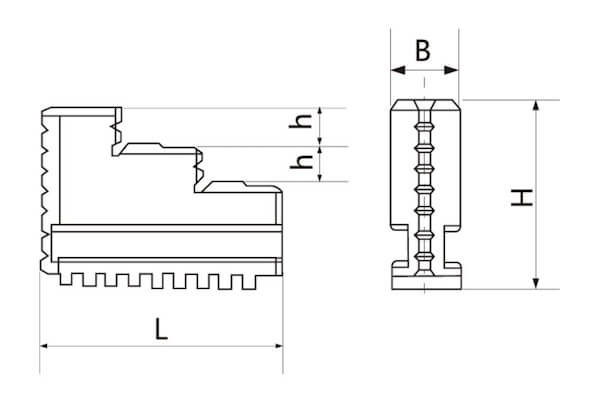

Размеры прямых и обратных кулачков
| Размер | 250 |
|---|---|
| L | 105 |
| B | 27 |
| H | 69 |
| h | 12 |

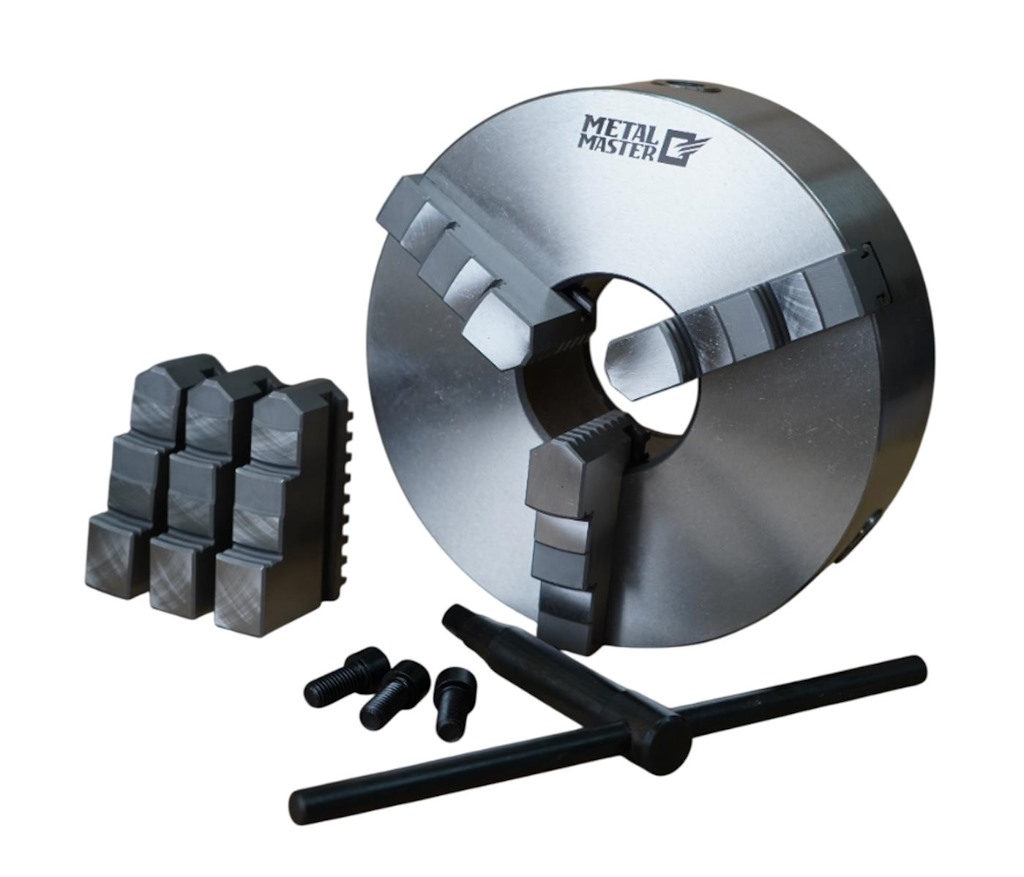

Комплектация
- Токарный патрон 250 мм: 1 шт.
- Прямые кулачки закаленные: 3 шт.
- Обратные кулачки закаленные: 3 шт.
- Ключ: 1 шт.
- Болты крепежные: 3 шт.
- Технический паспорт.
