4-кулачковый самоцентрирующийся токарный патрон 200 мм
| Диаметр, мм | 200 (8") |
| Серия | К12 |
| Кол-во кулачков | 4 |
| Тип патрона | ручной |
| Вид кулачков | закаленные |
| Тип кулачков | комплект (прямые и обратные) |
| Конструкция патрона | спирально-реечный (самоцентрирующийся) |
| Материал патрона | чугун |
| Тип крепления | тип цилиндрический через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350). Переходной фланец не входит в комплект поставки. |
| Класс точности | повышенный класс точности П (ГОСТ 1654-86). |
| Макс. входящий крутящий момент, Н*м | 250 |
| Макс. усилие зажима, кН | 31 |
| Кол-во оборотов, об/мин | 2000 |
| Вес, кг. | 17 |
Описание станка 4-кулачковый самоцентрирующийся токарный патрон 200 мм
Токарный патрон Metal Master 200 мм 4-х кулачковый предназначен для работы с цилиндрическими, трех-, четырех-, шести- и восьмигранными заготовками, имеющими плоскую и резьбовую структуру.
Наличие 4х кулачков обеспечивает более равномерный зажим, минимизирует деформацию тонкостенных деталей благодаря распределению усилия на 4 точки и позволяет осуществлять наружный и внутренний зажим детали.
Токарный патрон выполнен из высококачественного чугуна и обладают такими характеристиками как: короткий вылет, высокая жесткость, высокая точность центрирования, простота установки.
Конструкция патрона выдерживает высокие скорости вращения и ударные нагрузки.
Комплект закаленных кулачков обеспечивают долгий срок службы патрона.
Токарный патрон прост в эксплуатации, для зажима требуется минимум времени.
Благодаря скорости, точности и простого использования токарный патрон Metal Master 200 мм 4-х кулачковый - оптимальный выбор для большинства токарных работ на универсальных станках и станках с ЧПУ.

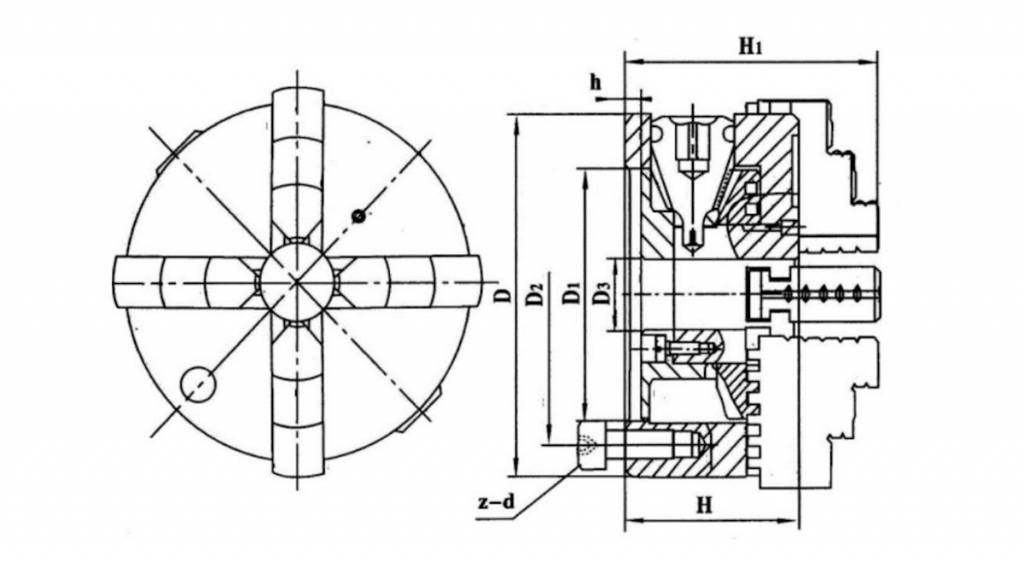

Основные параметры патрона
| Размер D | D1, мм | D2, мм | D3, мм | H,мм | H1, мм | h, мм | z-d, мм |
|---|---|---|---|---|---|---|---|
| 200 | 165 | 180 | 65 | 75 | 109 | 5 | 3-M10 |

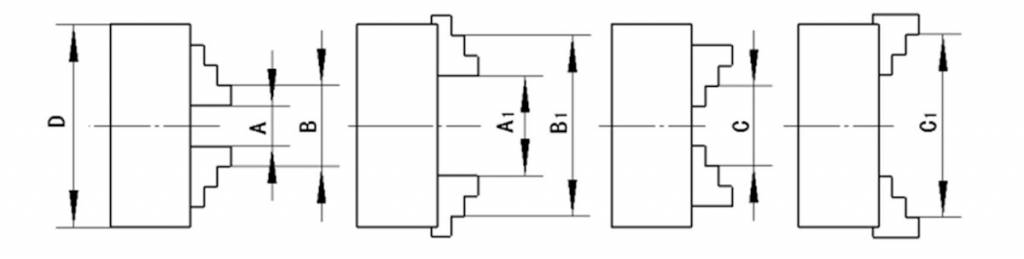

Диапазон зажима
| Размер D | Внутренние кулачки | Обратные кулачки | |
|---|---|---|---|
| Диапазон зажима, мм | Диапазон зажима, мм | Диапазон зажима, мм | |
| A–A1 | B–B1 | C–C1 | |
| 200 | 6–85 | 65–200 | 65–200 |

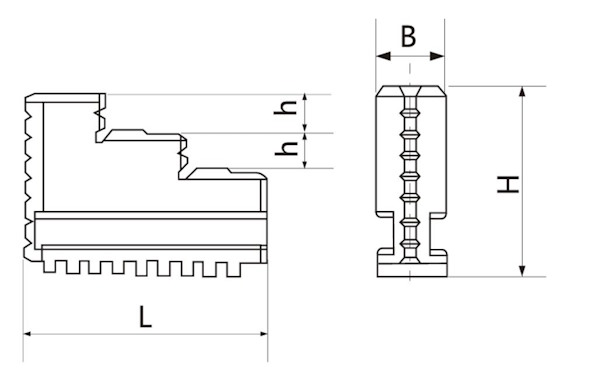

Размеры прямых и обратных кулачков
| Размер | 200 |
|---|---|
| L | 85 |
| B | 22 |
| H | 61 |
| h | 12 |

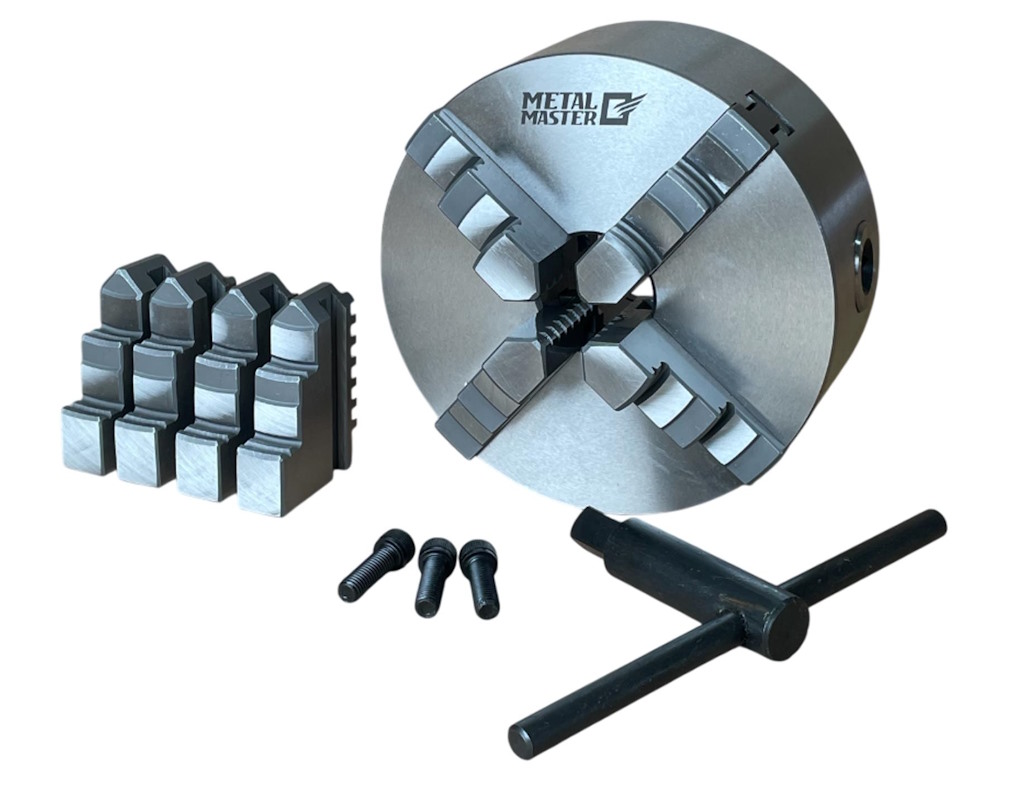

Комплектация
- Токарный патрон 200 мм: 1 шт.
- Прямые кулачки закаленные: 4 шт.
- Обратные кулачки закаленные: 4 шт.
- Ключ: 1 шт.
- Болты крепежные: 3 шт.
- Технический паспорт.
