Фрезерный станок с ЧПУ MILLMASTER VMM-855S
Смотреть видео

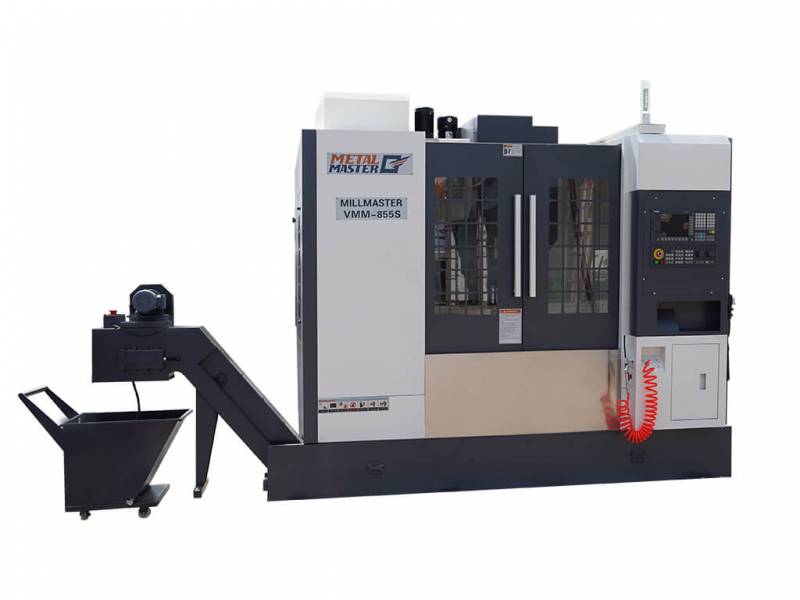

Фрезерный станок с ЧПУ MILLMASTER VMM-855S
MILLMASTER VMM-855S – трехосевой вертикальный фрезерный станок предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей. Особенности:
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Модель | MILLMASTER VMM-855S |
|---|---|
| Размер рабочего стола, мм | 1000×500 |
| Т-образный паз, мм | 5×18 |
| Количество осей | 3 |
| Макс. нагрузка на стол, кг | 500 |
| Перемещение по оси Х, мм | 800 |
| Перемещение по оси Y, мм | 550 |
| Перемещение по оси Z, мм | 550 |
| Конус шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 60-8000 |
| Расстояние от оси шпинделя до колонны, мм | 590 |
| Расстояние от шпинделя до стола, мм | 150-660 |
| Точность позиционирования, мм | 0,004 |
| Повторяемость, мм | 0,0025 |
| Количество инструмента | 24 |
| Макс. диаметр инструмента, мм | 80 |
| Макс. вес инструмента, кг | 8 |
| Подача по оси Х/Y/Z, м/мин | 10/10/10 |
| Быстрая подача по оси X/Y/Z, м/мин | 24/24/24 |
| Мощность двигателя, кВт | 11 / 15 |
| Мощность двигателя подачи по оси Z, кВт | 3,5 |
| Мощность двигателя СОЖ, кВт | 0,55 |
| Объем бака СОЖ, л | 256 |
| Давление подачи СОЖ, МПа | 0,5 |
| Система ЧПУ | Siemens 808D |
| Габаритные размеры станка (Д×Ш×В), мм | 2600×2280×2400 |
| Габаритные размеры с конвейером (Д×Ш×В), мм | 3575×2280×2400 |
| Габаритные размеры упаковки (Д×Ш×В), мм | 4100×2280×2550 |
| Масса станка (нетто/брутто), кг | 6000/6200 |
Описание
MILLMASTER VMM-855S – трехосевой вертикальный фрезерный станок предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Особенности:
- Массивная литая станина из серого чугуна;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808D (Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- ШВП + линейные направляющие по осям бренда HIWIN / PMI (Тайвань);
- Автоматическая централизованная система смазки;
- Высокоскоростной шпиндель бренда OKADA / KENTURN (Тайвань);
- Револьверный магазин на 24 инструмента OKADA (Тайвань);
- Система охлаждения шпинделя.

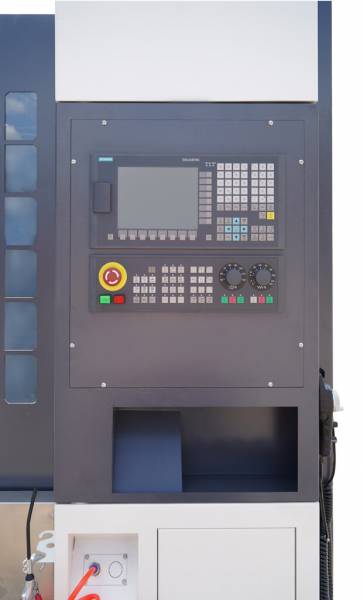

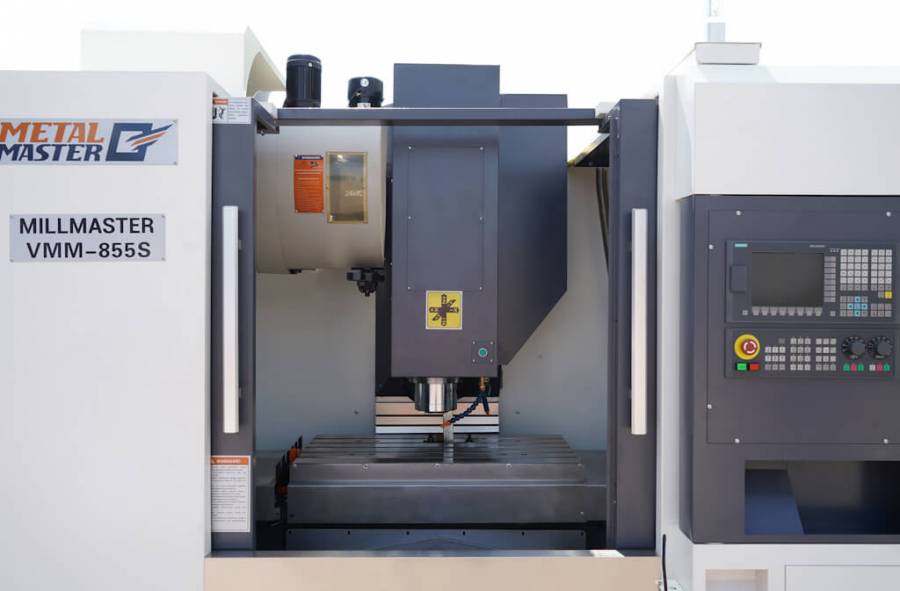

Вертикальный фрезерный станок MILLMASTER VMM-855S оснащен системой ЧПУ SIEMENS 808D. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

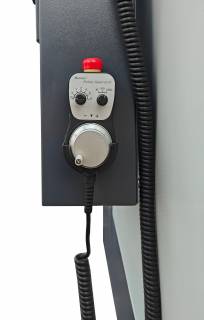

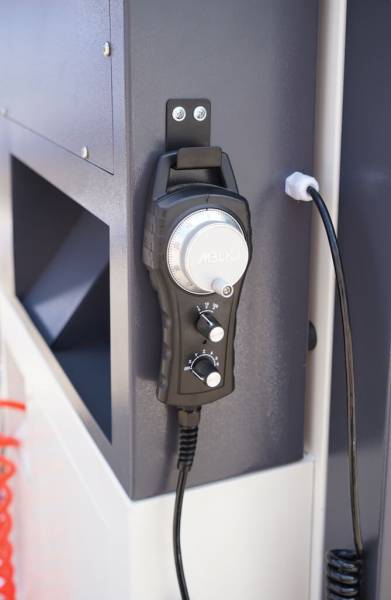

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.

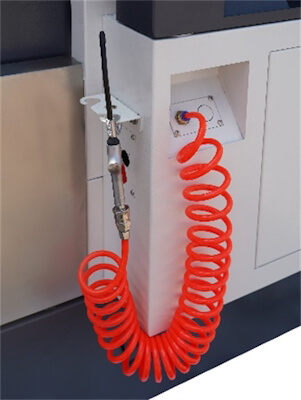

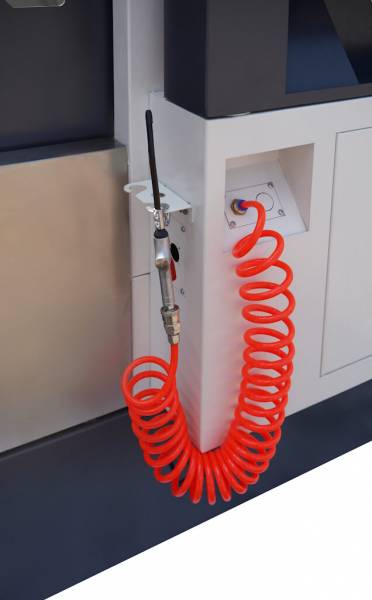

В стандартную комплектацию станка входит пневмопистолет, расположенный снизу стойки ЧПУ.

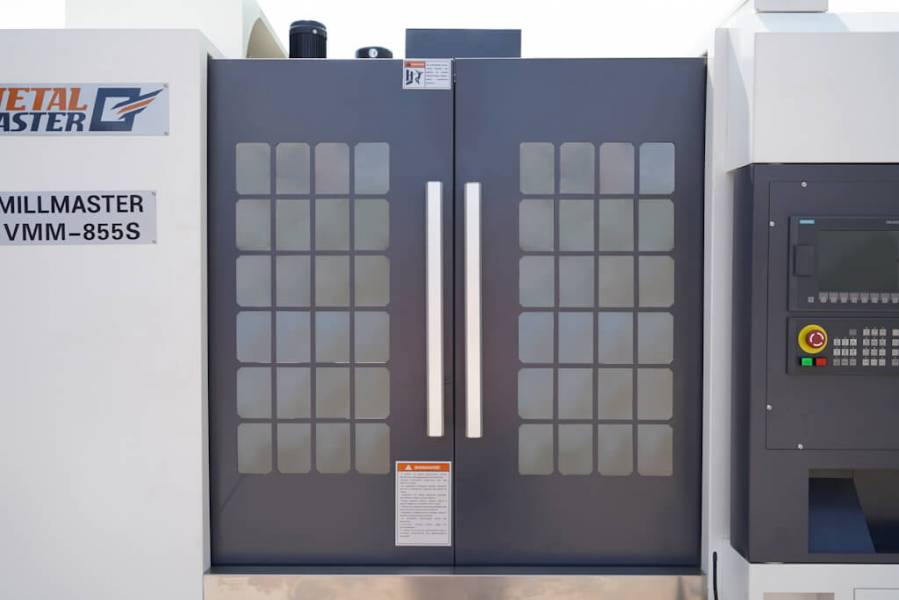

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.
Вертикальный фрезерный станок MILLMASTER VMM-855S укомплектован высокоскоростным шпинделем, работающий в диапазоне от 60 до 8000 об.мин.

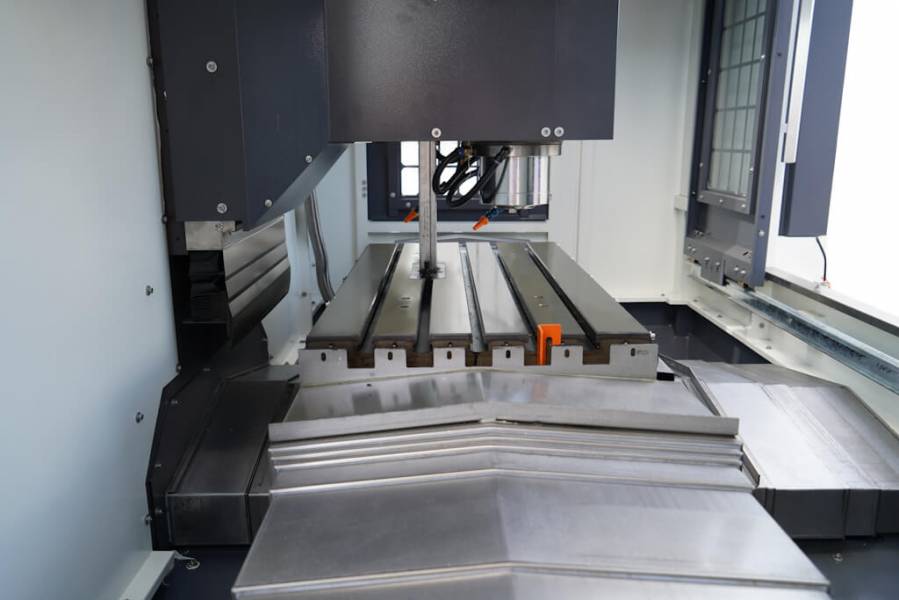

Размер рабочего стола составляет 1000х500 мм, который оснащен Т-пазами размером 5х18 мм. Линейные направляющие стола и ШВП защищены металлическими направляющими.

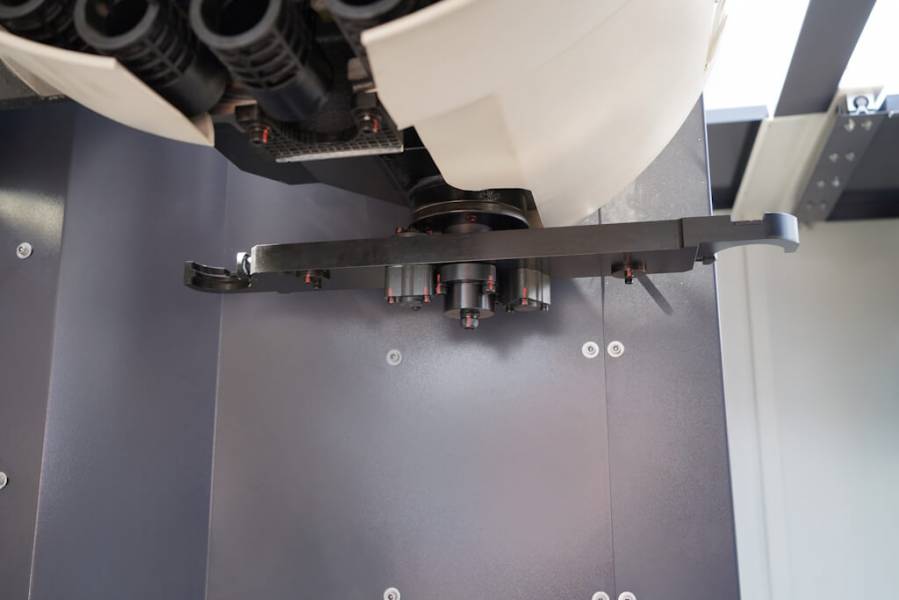

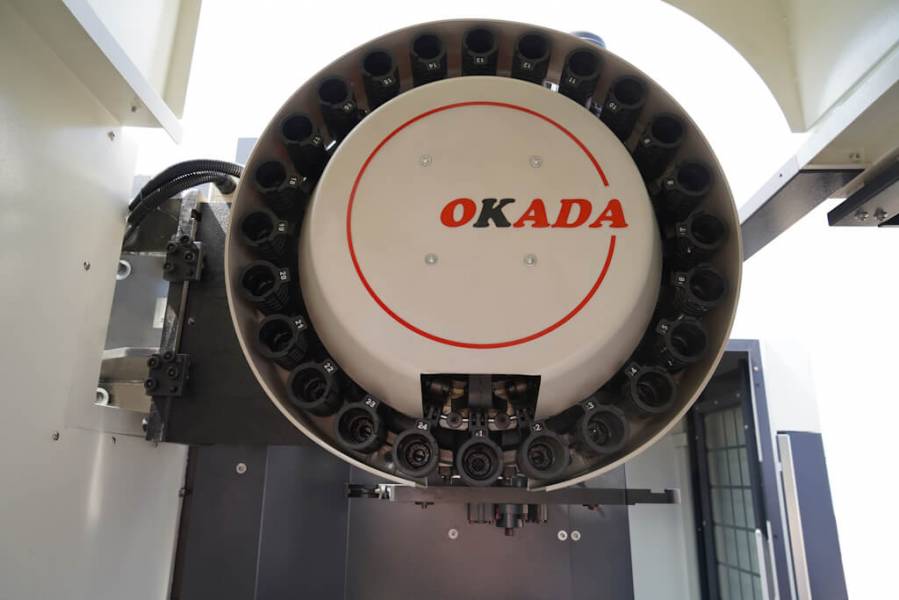

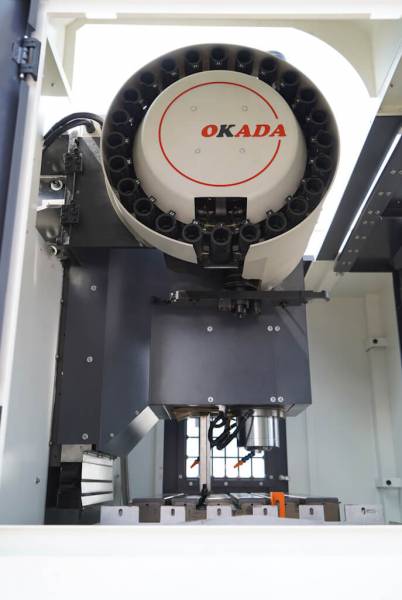

Фрезерный станок оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

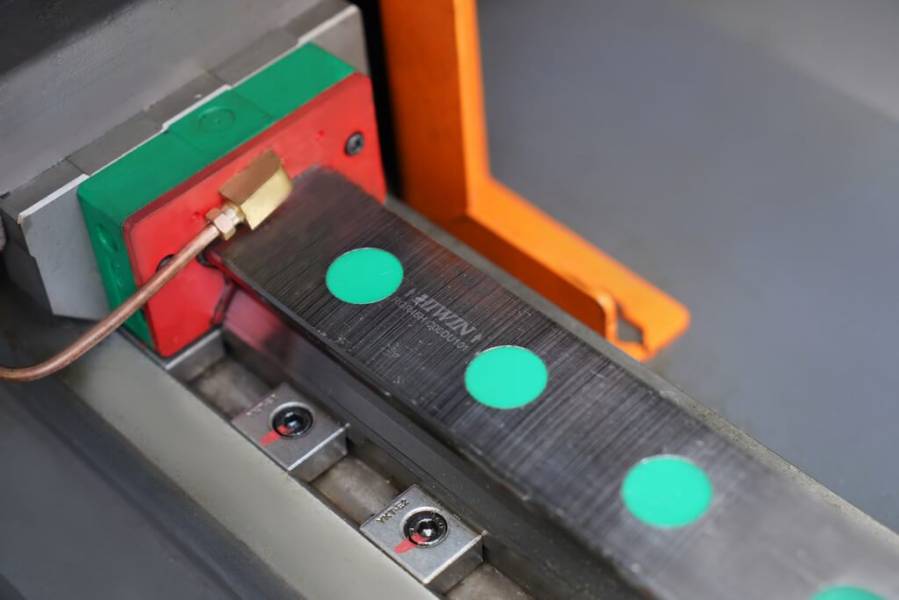

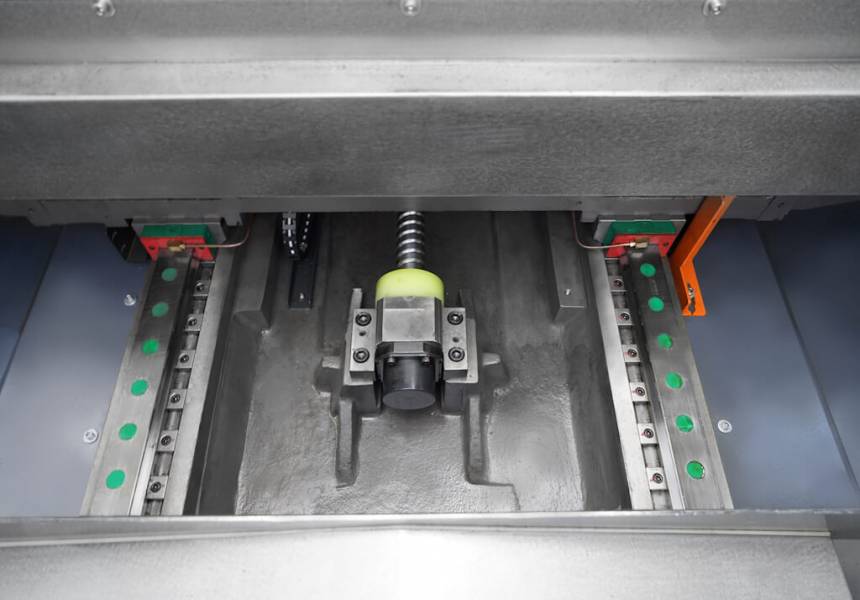

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.

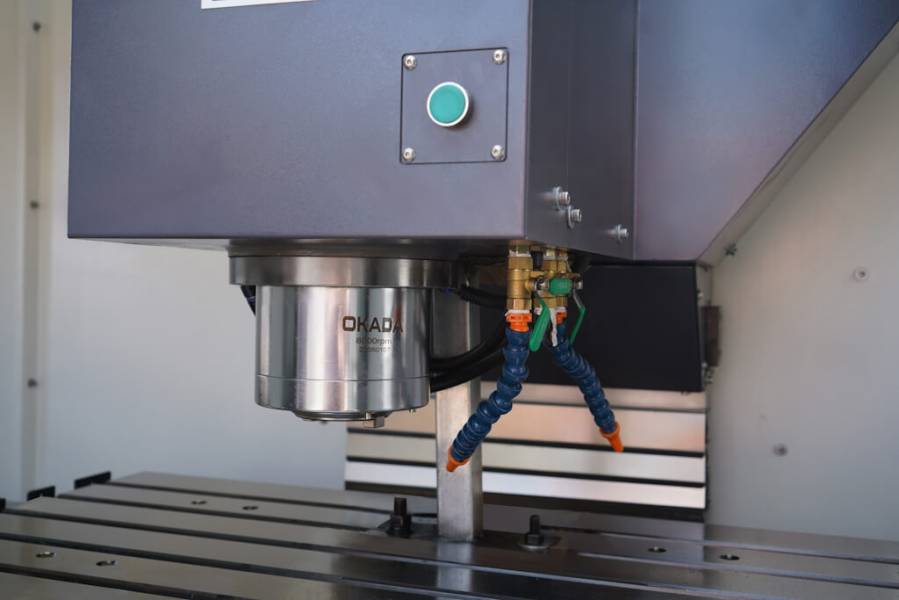

Два гибких патрубка обеспечивают подачу СОЖ в зону обработки. Отдельный патрубок подает СОЖ непосредственно через шпиндель.

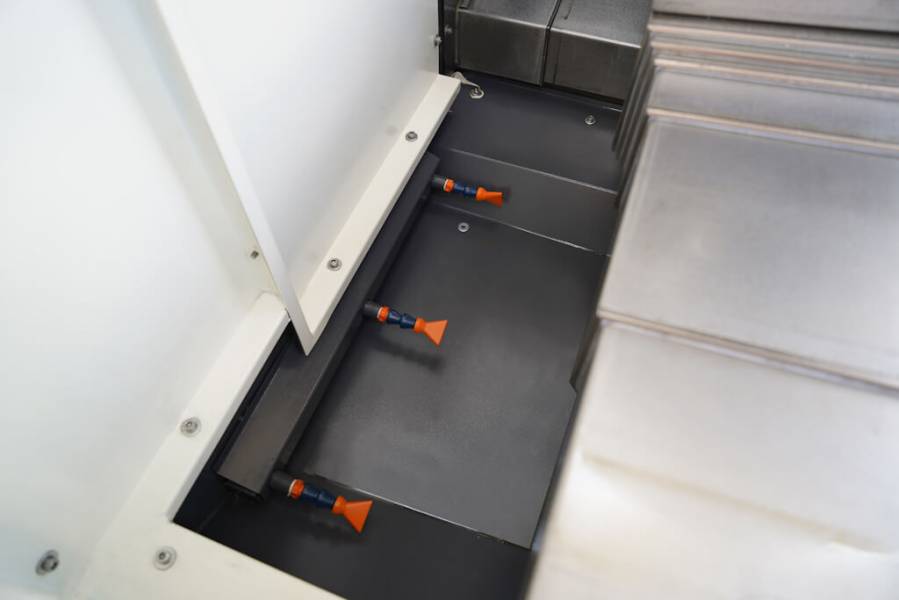

Дополнительные патрубки СОЖ установлены внизу рабочего стола для удаления скопившейся стружки.

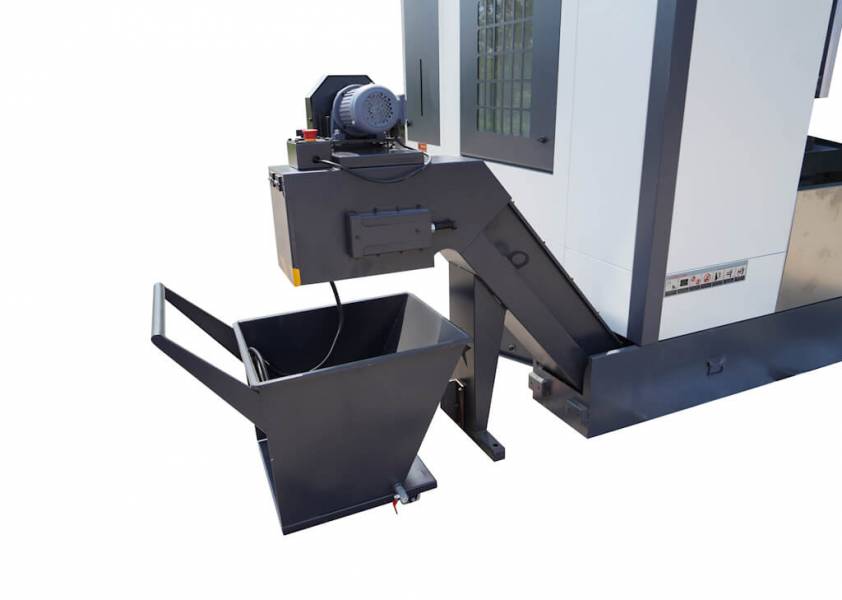

Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

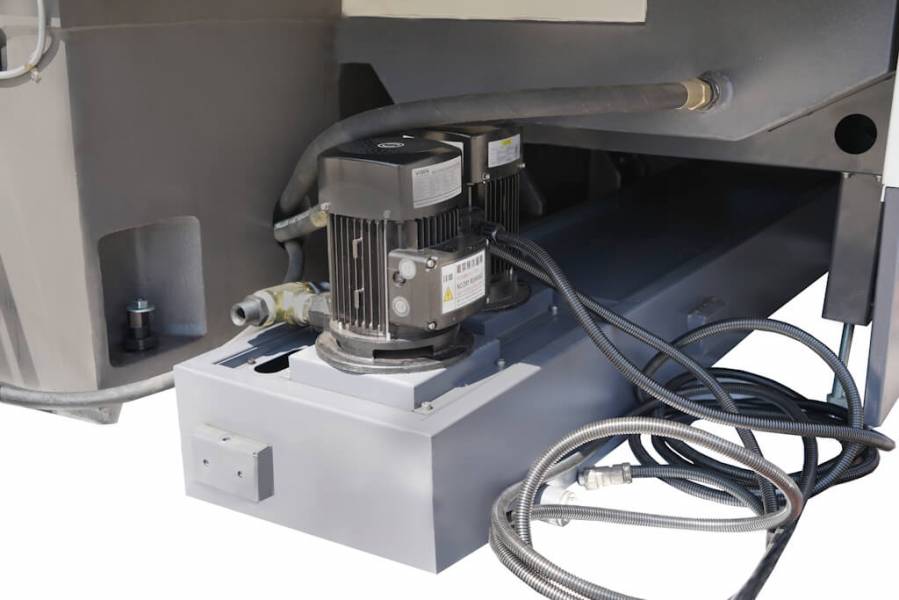

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,55 кВт и резервуар, которые располагаются под станком.

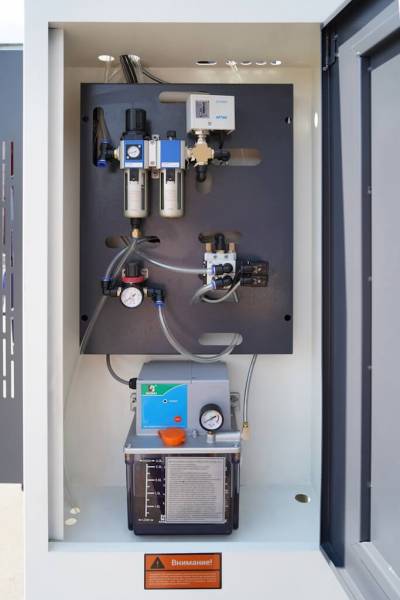

С левой стороны станка располагается отсек с пневматической системой станка. Также в этой зоне расположена система автоматической смазки всех подвижных узлов.

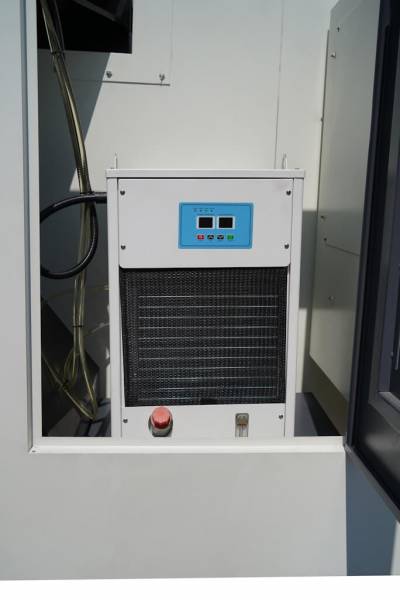

Высокоскоростной шпиндель оснащен системой охлаждения, которая расположена с тыльной стороны станка.

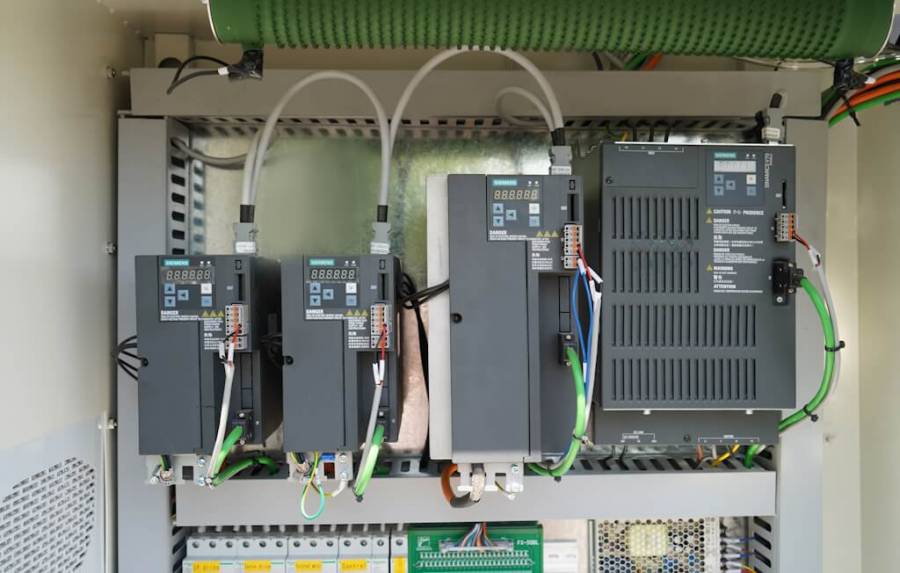

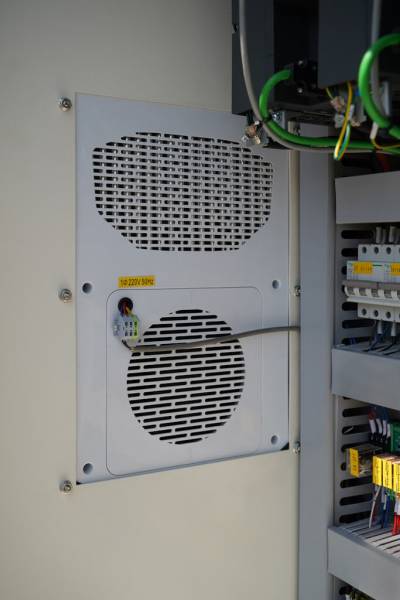

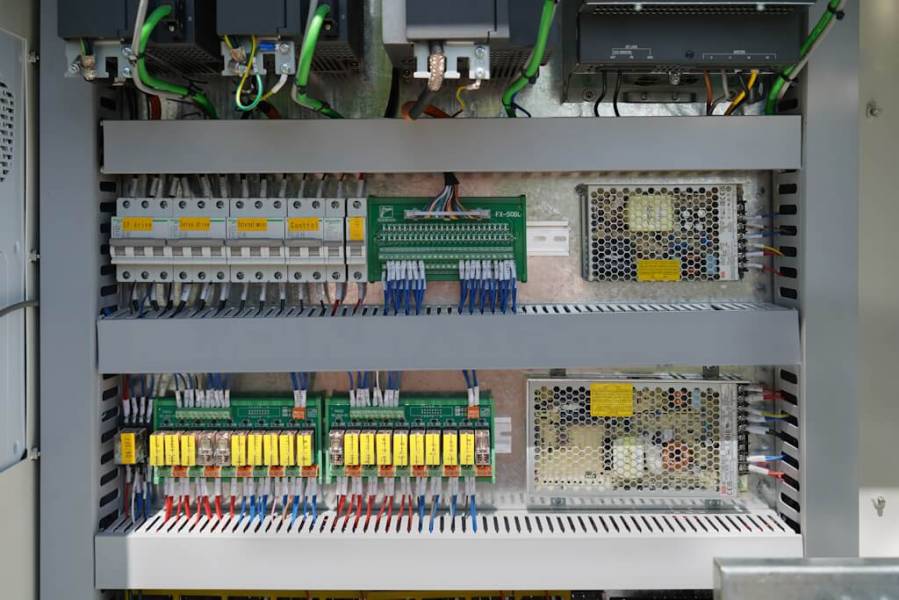

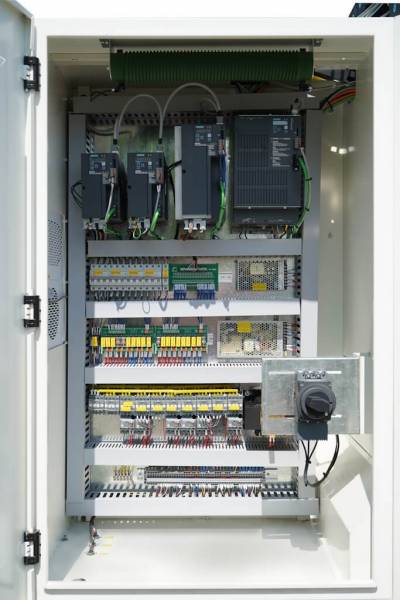

Внутри электрошкафа расположены сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

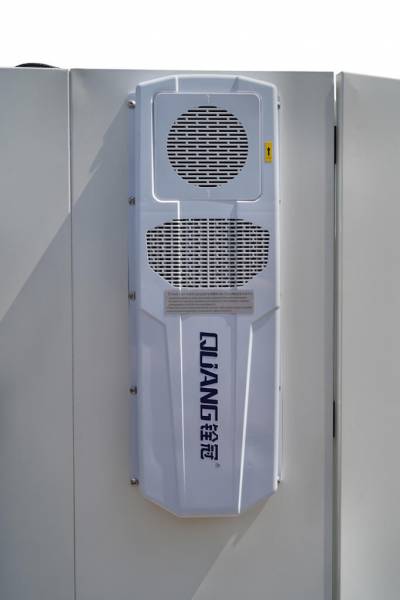

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 808D (Германия);
- Главный двигатель и сервопривода бренда SIEMENS (Германия);
- Шпиндель бренда OKADA / KENTURN (Тайвань);
- Интерфейс USB;
- Линейные направляющие HIWIN / PMI (Тайвань);
- ШВП бренда HIWIN / PMI (Тайвань);
- Система охлаждения электрошкафа;
- Пневматический пистолет;

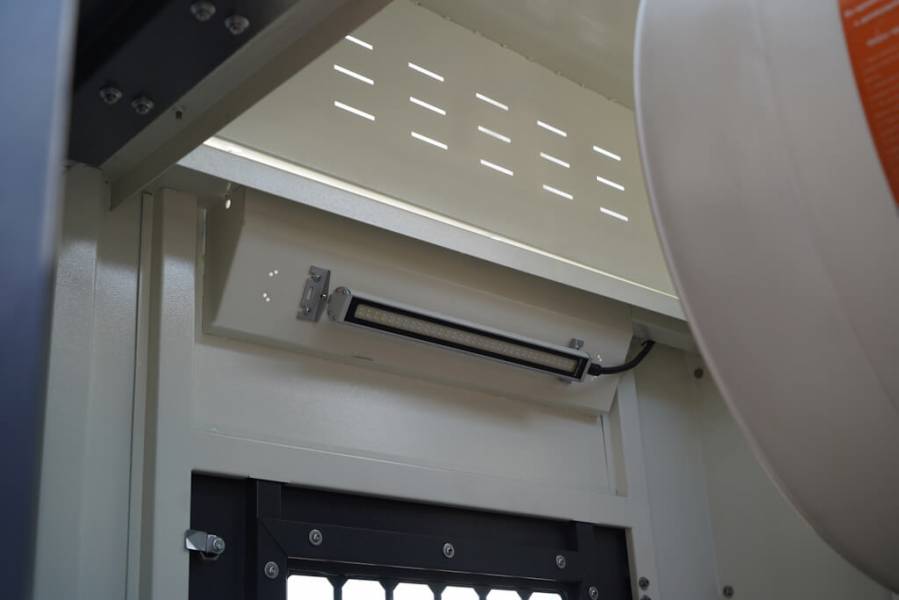

- Лампа освещения;
- Централизованная система автоматической смазки;
- Система подачи СОЖ;
- Телескопическая защита направляющих перемещения рабочего стола;
- Цепной конвейер для стружки;
- Инструкция по эксплуатации на русском языке.
Технические характеристики воздушного компрессора:
- Рабочее давление: 8 бар;
- Производительность: 120 л/мин;
- Мощность электродвигателя: 1,8 кВт;
- Напряжение питания: 380 В;
- Обороты двигателя: 1420 об/мин;
- Емкость ресивера: 70 л.
Рекомендуем
Покупают с товаром
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Фрезерный станок с ЧПУ MILLMASTER VMM-855S
Кузьмин Федор
Кузьмин Федор
Сможет ли он делать 3D-модели?
Александр Куликов
Технический директор
ООО «МеталМастер»
Приветствую! Да, идеально: фрезеровка 2D и 3D поверхностей, наклонных плоскостей и пресс-форм - его основная специализация.
Никита Цветков
Никита Цветков
Что такое «обрабатывающий центр»?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Это высокоточный станок с ЧПУ, который автоматически меняет инструмент (24 позиции) и работает по программам без участия человека.
Стас
Стас
Инструкция на ЧПУ идет со станком?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Да, руководство по работе и программированию системы ЧПУ входит в комплектацию обрабатывающего центра.
Артем Чечев
Артем Чечев
Сколько весит данный станок?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Масса нетто данной модели составляет 6000 кг.
