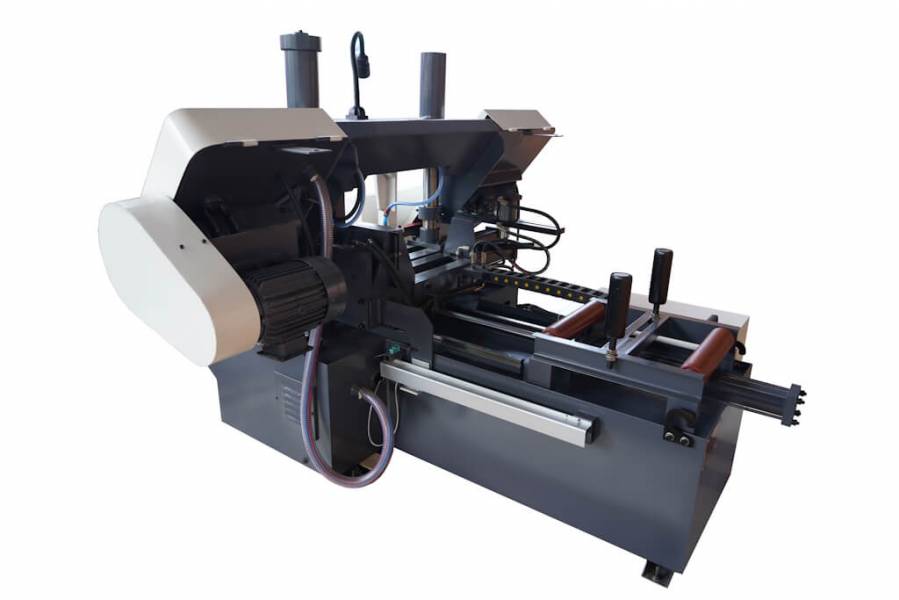

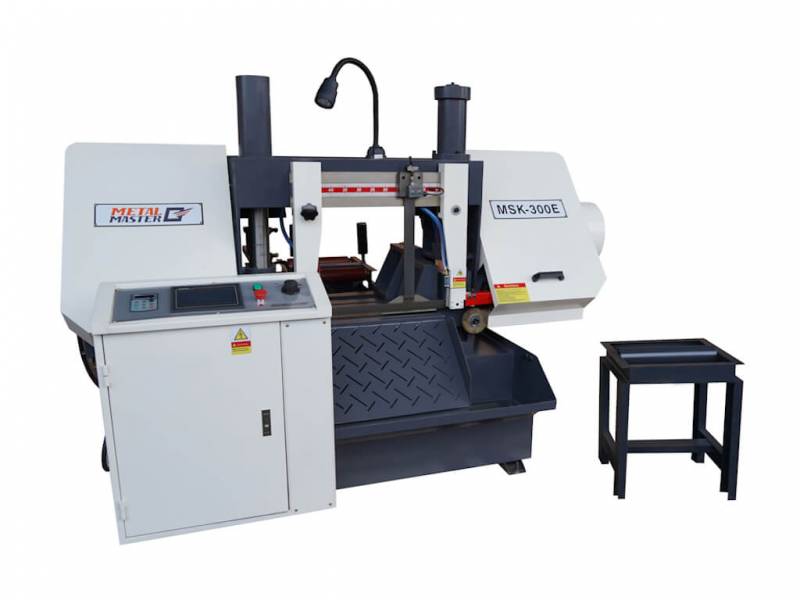

Автоматический ленточнопильный двухколонный станок METAL MASTER MSK-300E
Смотреть видео
Автоматический ленточнопильный двухколонный станок METAL MASTER MSK-300E
Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK-300E предназначен для обработки заготовок из черных и цветных металлов в автоматическом режиме при помощи системы ЧПУ. Данная пила предназначена для резки различных видов сортового проката в том числе труб, уголков, профилей, швеллеров, рельсов и т.д. Автоматический режим работы оборудования минимизирует работу оператора и, следовательно, человеческий ф... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Модель | MSK‒300Е | |||
|---|---|---|---|---|
| Напряжение, В | 380 | |||
| Мощность главного двигателя, кВт | 3 | |||
| Мощность насоса системы охлаждения, кВт | 0,04 | |||

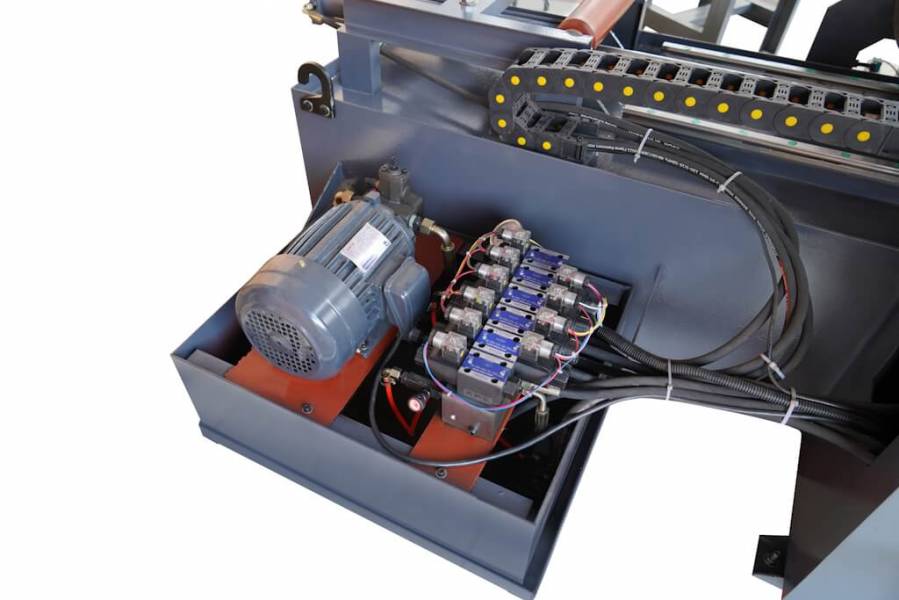

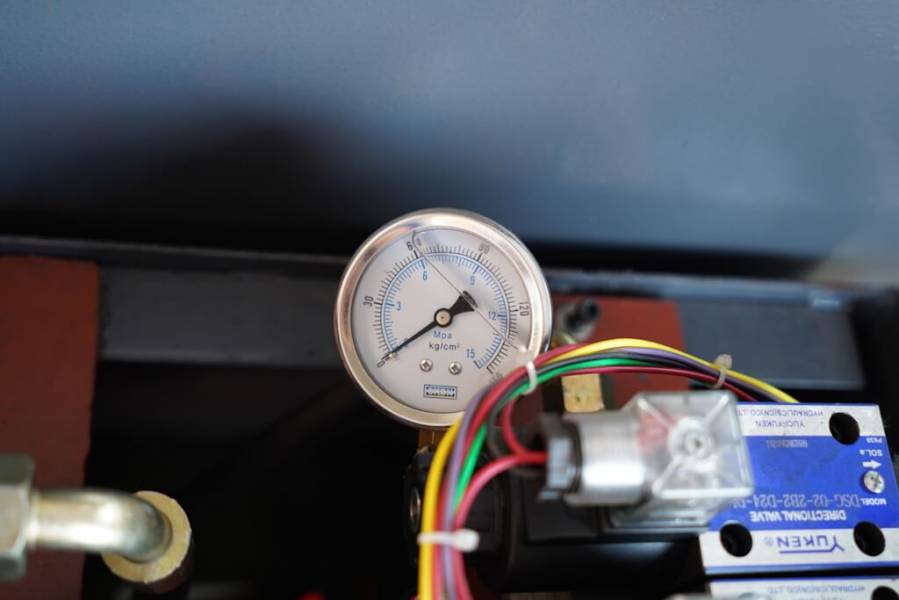

| Мощность гидравлической станции, кВт | 1,5 | |||
| Емкость бака СОЖ, л | 50 | |||
| Емкость бака гидравлической станции, л | 50 | |||
| Скорость реза, м/мин | 20‒80 | |||
| Размеры ленточного полотна, мм | 3505×34×1,1 | |||
| Тип зажима | Гидравлический | |||
| Точность подачи заготовки, мм | ± 0,1 | |||
| Скорость подачи заготовки, мм/с | 50 | |||
| Резание заготовки под углом, град | 90 | |||
| Рабочая высота стола, мм | 650 | |||
| Режущая способность | ||||
| 90° (мм) |  | 300 |  | 300х300 |
| Максимальный размер заготовки при пакетной резке, мм | 300×130 | |||
| Размеры станка (Д x Ш x В), мм | 2150×2010×1600 | |||
| Размеры станка в упаковке (Д x Ш x В), мм | 2250×2110×1700 | |||
| Масса станка и линии (брутто/нетто), кг | 1200/1400 | |||
Описание
Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK-300E предназначен для обработки заготовок из черных и цветных металлов в автоматическом режиме при помощи системы ЧПУ. Данная пила предназначена для резки различных видов сортового проката в том числе труб, уголков, профилей, швеллеров, рельсов и т.д. Автоматический режим работы оборудования минимизирует работу оператора и, следовательно, человеческий фактор в процессе обработки. Программное управление позволяет настроить автоматическую подачу и резку заготовок необходимой длины.
Широкая номенклатура обрабатываемых изделий, автоматический режим работы и высокая производительность делают станок Metal Master MSK-300E незаменимым для серийных машиностроительных производств.
Система ЧПУ позволяет полностью автоматизировать рабочий цикл:
- Зажим заготовки в тисках;
- Подвод заготовки на заранее заданную величину в зону реза;
- Опускание пильной рамы;
- Подъем пильной рамы на заранее заданную высоту после окончания цикла реза;
Перемещение пильной рамы осуществляется по 2 вертикальным колоннам. Главная особенность данной конструкции – высокая надежность и долговечность. Благодаря высокой жесткости конструкции, полной автоматизации и широким технологическим возможностям данный станок идеально подходит для непрерывной работы в условиях средне- и крупносерийных производств.
Особенности:
- Работа в автоматическом режиме;
- ЧПУ с сенсорным экраном;
- Управление количеством и длиной разрезаемых заготовок;
- Сохранение до 5 программ резки;
- Автоматическая подача заготовки в зону резания при помощи подающих тисков;

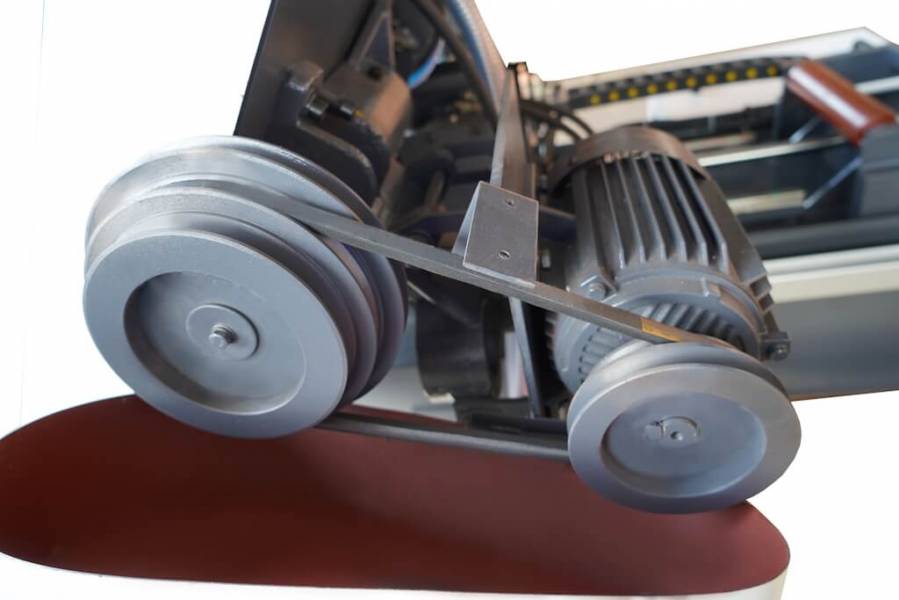

- Плавная регулировка частоты вращения ленточного полотна;
- Датчик обрыва полотна;
- Устройство для пакетной резки;
- Стабилизаторы пильного полотна с твердосплавными направляющими и подшипниками;
- Кордщетка для съема стружки;
- Станочная лампа местного освещения;
- Высокая точность автоматической подачи заготовки (±0,1мм);
- Электроавтоматика всемирно известного бренда Schneider Electric;

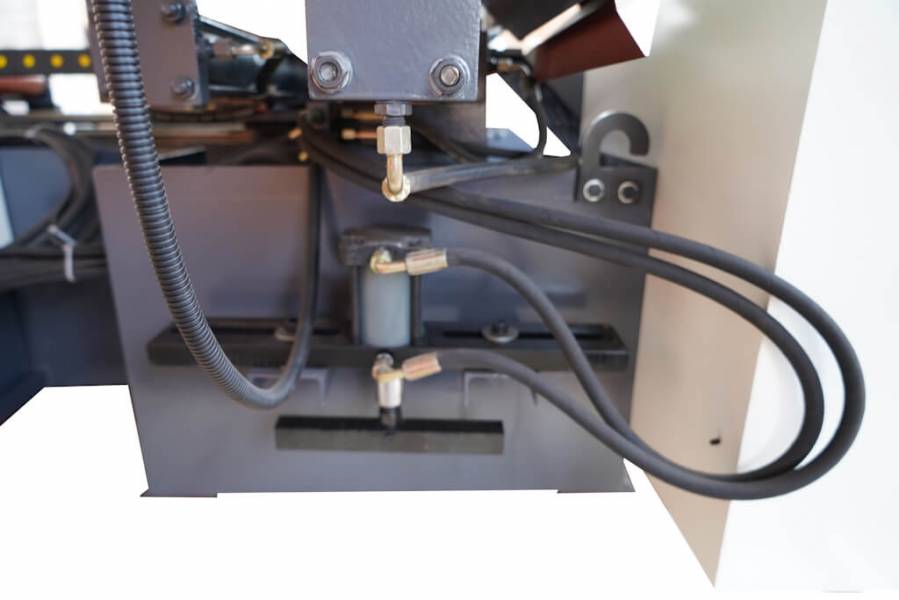

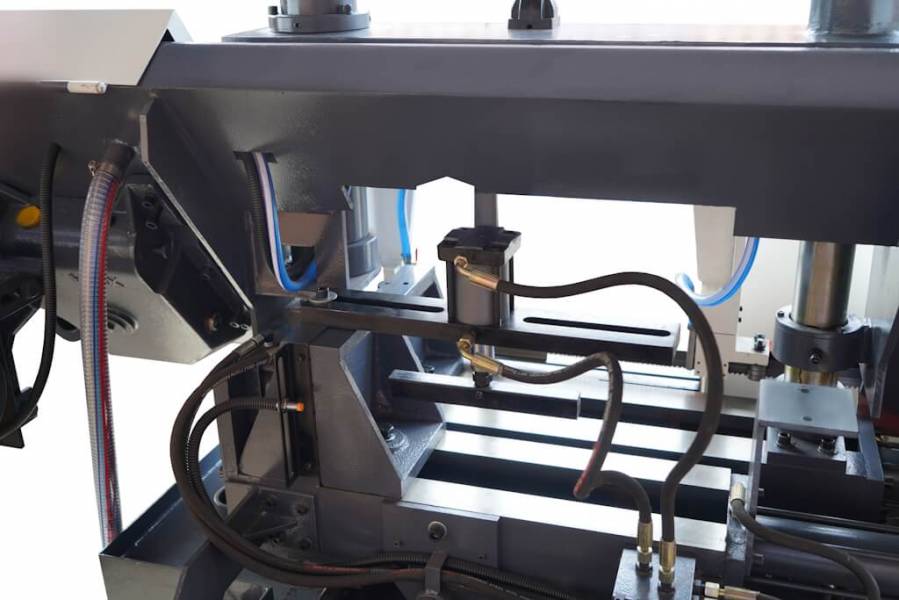

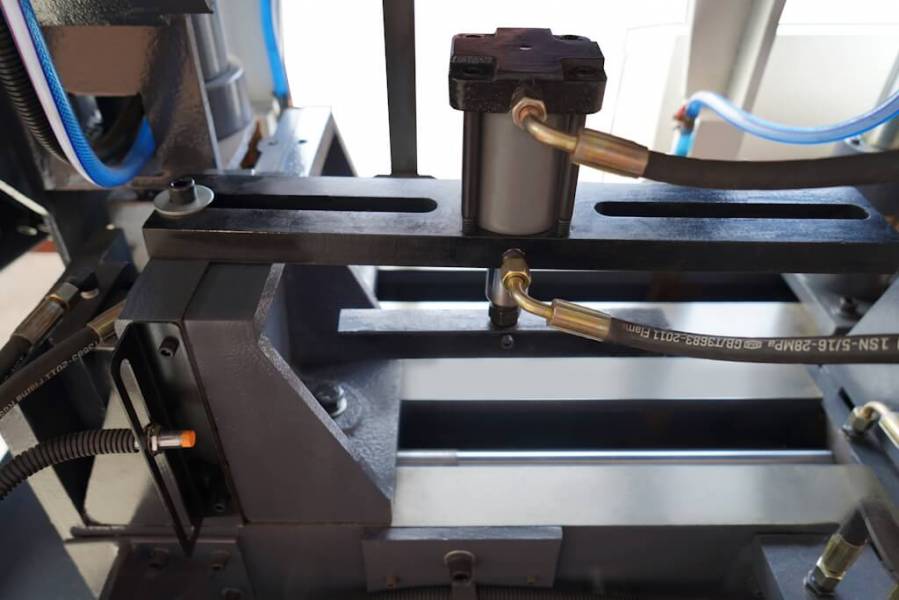

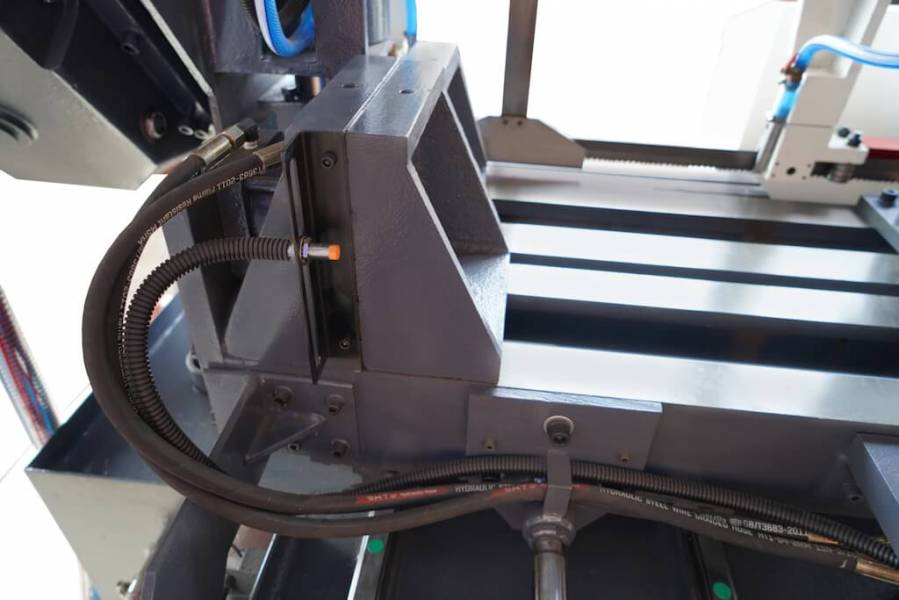

За надежное закрепление заготовки на станке отвечают гидравлические тиски c устройством для пакетной резки (при необходимости устройство для пакетной резки можно снять). Они приводятся в движение с помощью кнопок на панели управления и надежно фиксируют заготовку. Устройство пакетной резки во много раз упрощает и ускоряет процесс обработки большого количества деталей одинакового размера и номенклатуры.

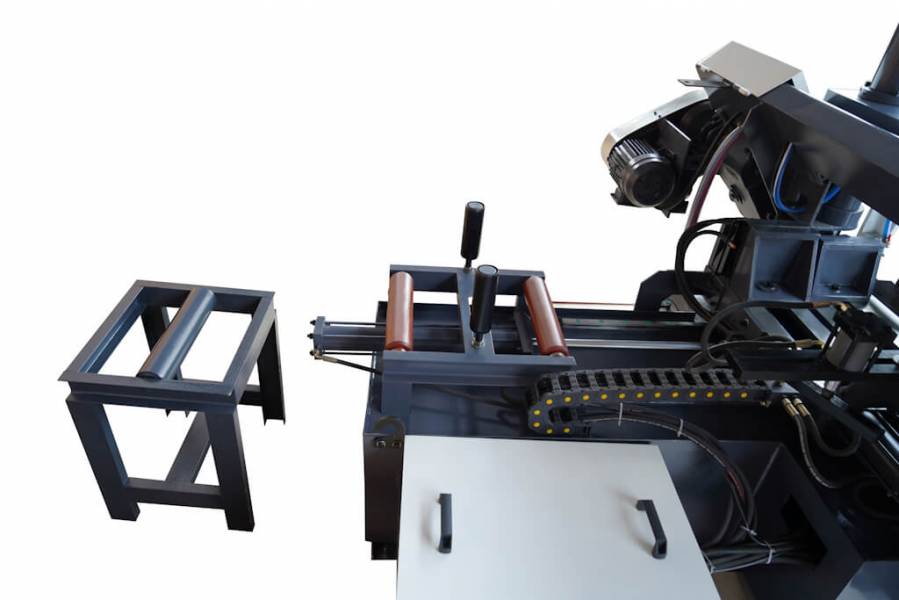

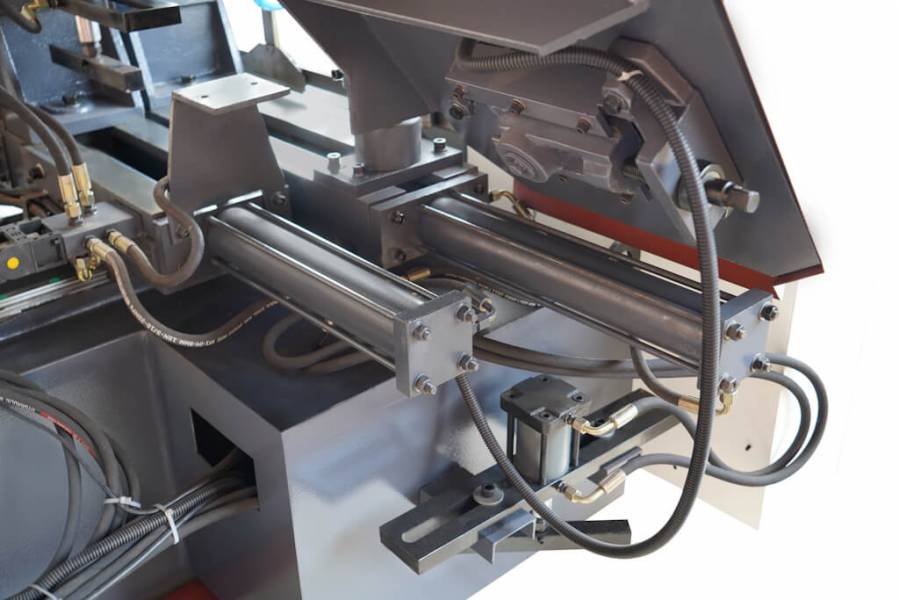

Станок оснащен подающей линией для автоматической подачи длинных заготовок в зону резания с максимальным ходом 500 мм.
Автоматическая подача заготовки в зону резания осуществляется посредством подающих тисков. Что обеспечивает высокую скорость подачи до 50 мм\с.

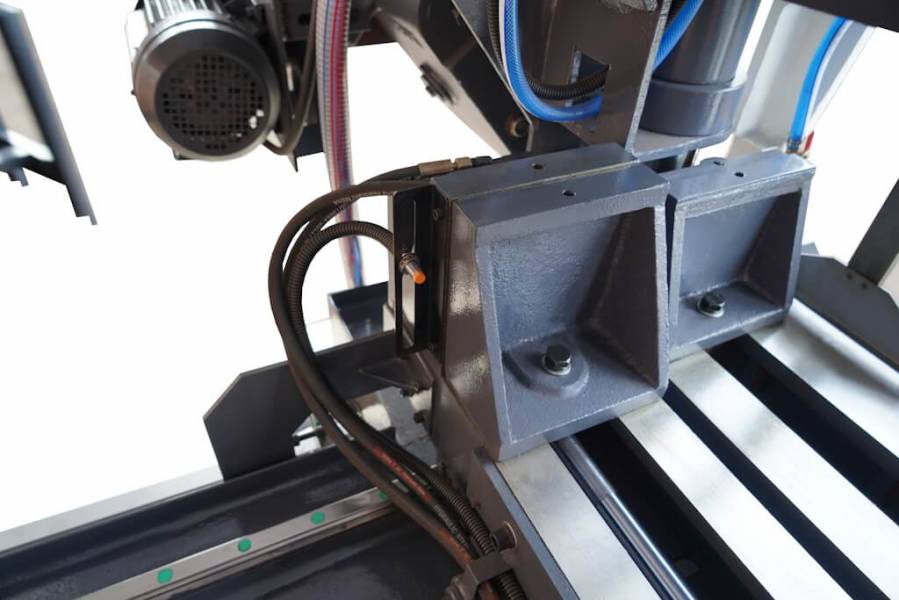

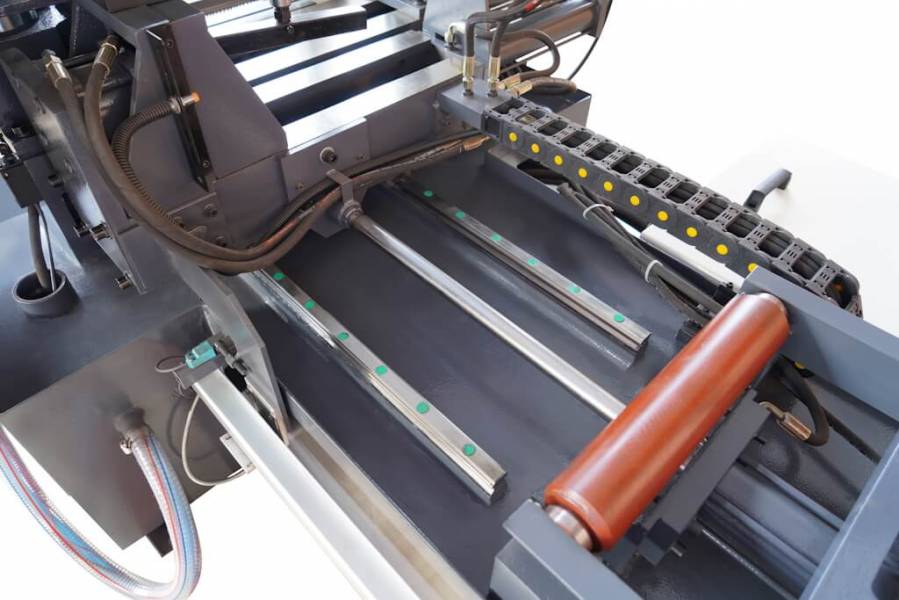

Подающие тиски перемещаются по линейным направляющим. Это обеспечивает высокую точность позиционирования заготовки (± 0,1 мм).

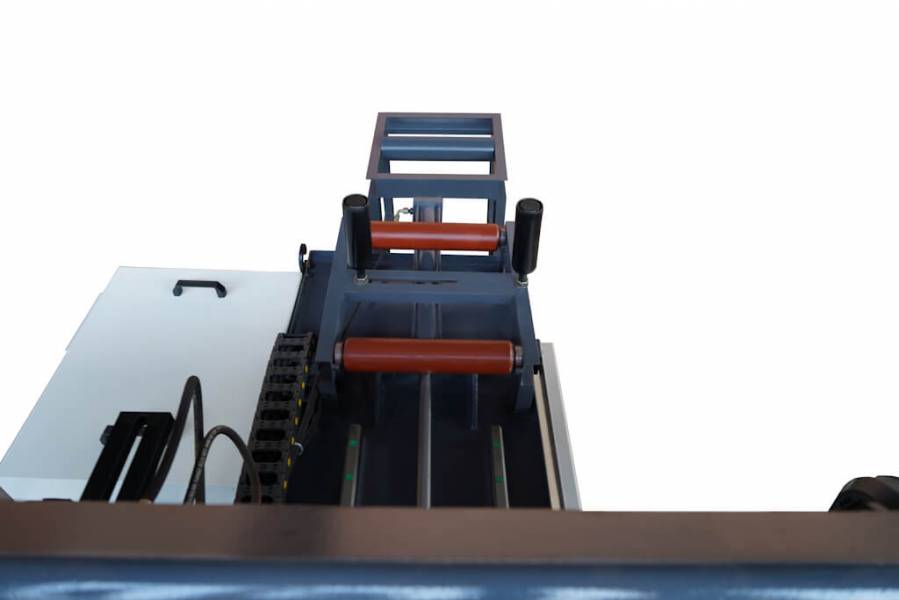

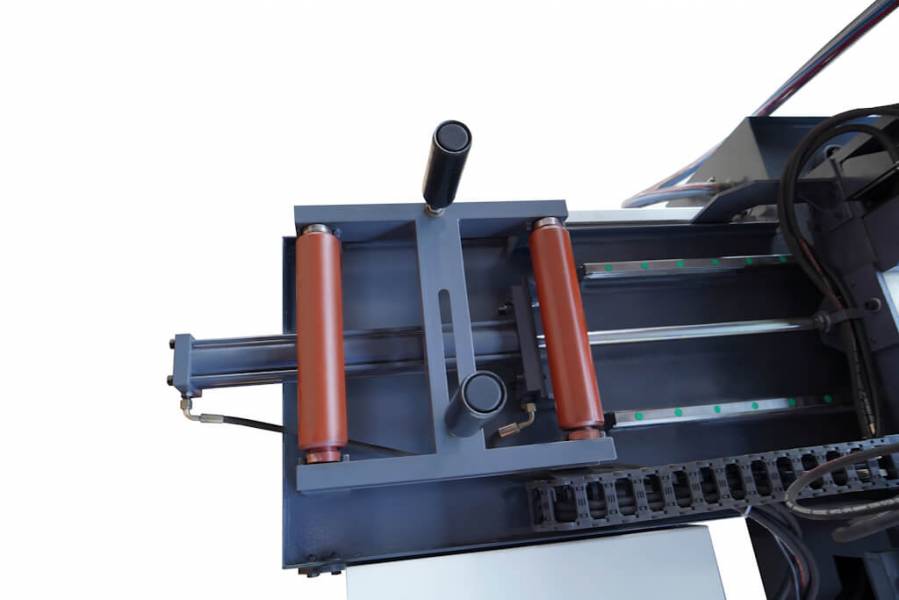

Станок так же имеет вспомогательный стол с роликом для подачи длинных заготовок в зону резания.

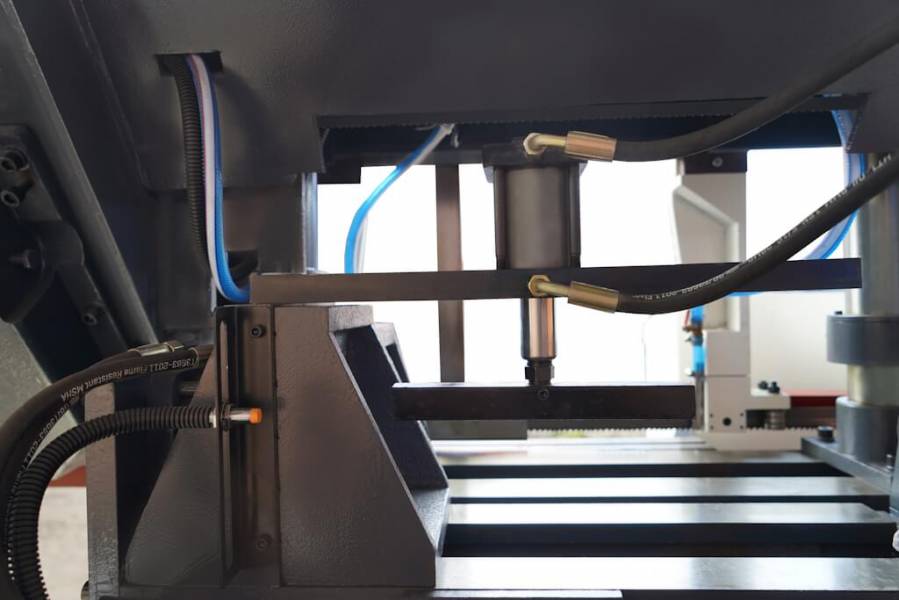

Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены подшипники и твердосплавные направляющие пластины. Вылет направляющих можно изменять под размеры заготовки.

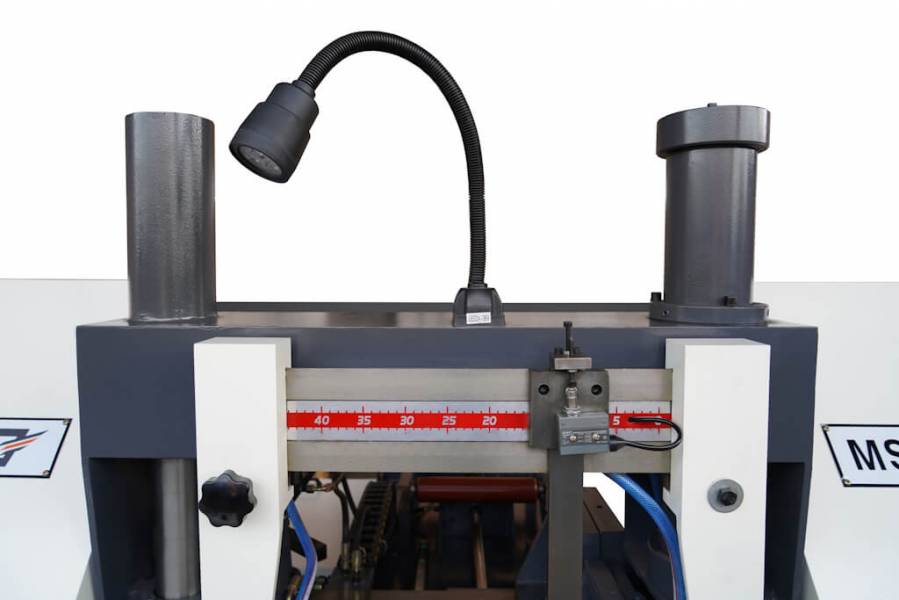

В стандартную комплектацию входит станочный светильник местного освещения.

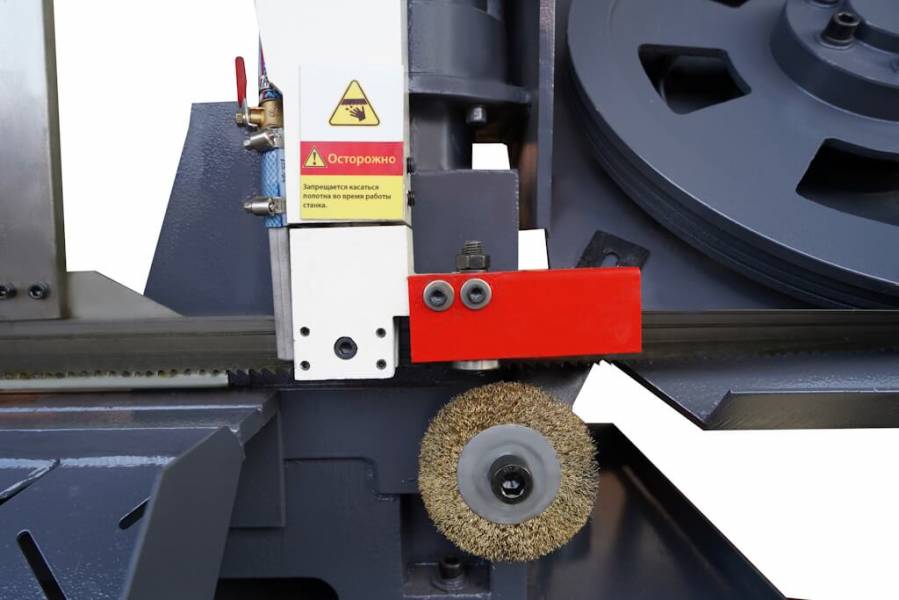

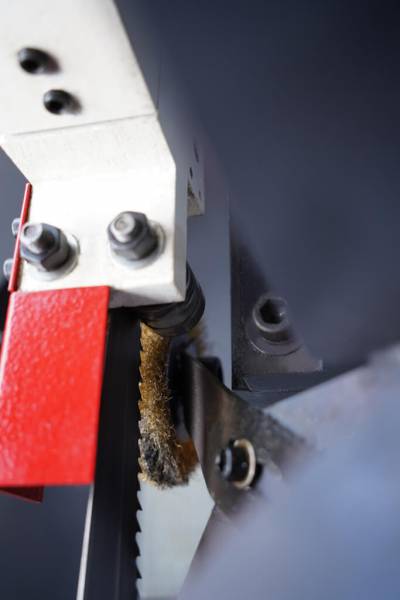

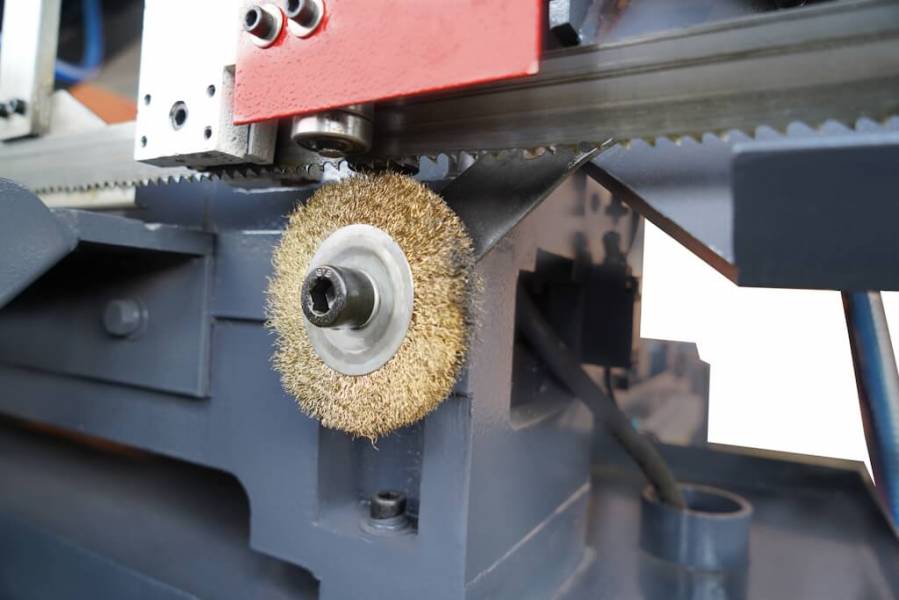

Специальная щетка для съема стружки улучшает условия работы полотна и продляет срок его службы.

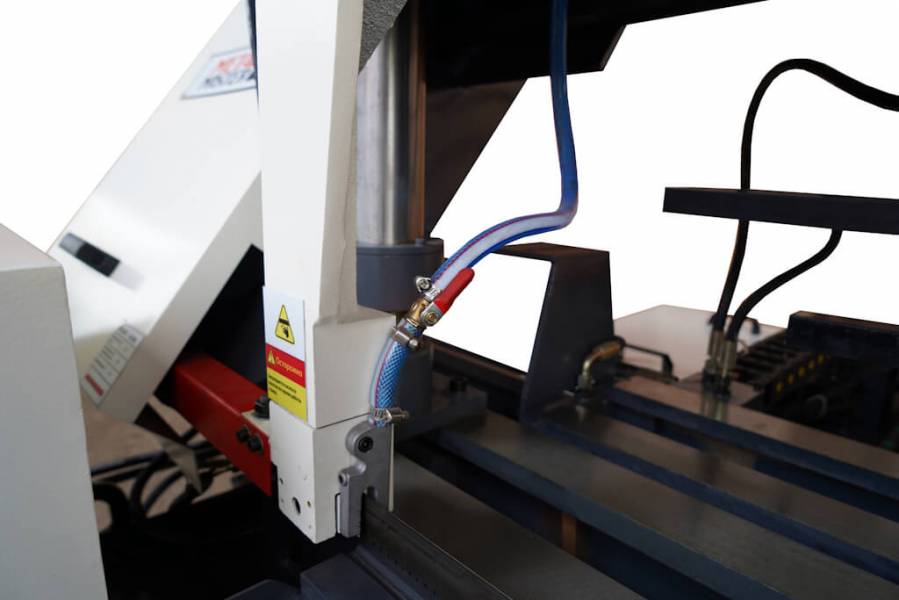

Станок оборудован системой СОЖ, которая включается автоматически и подается через кран в две точки. Система СОЖ позволяет достичь более стабильную резку заготовок из металла и увеличить срок службы ленточного полотна.

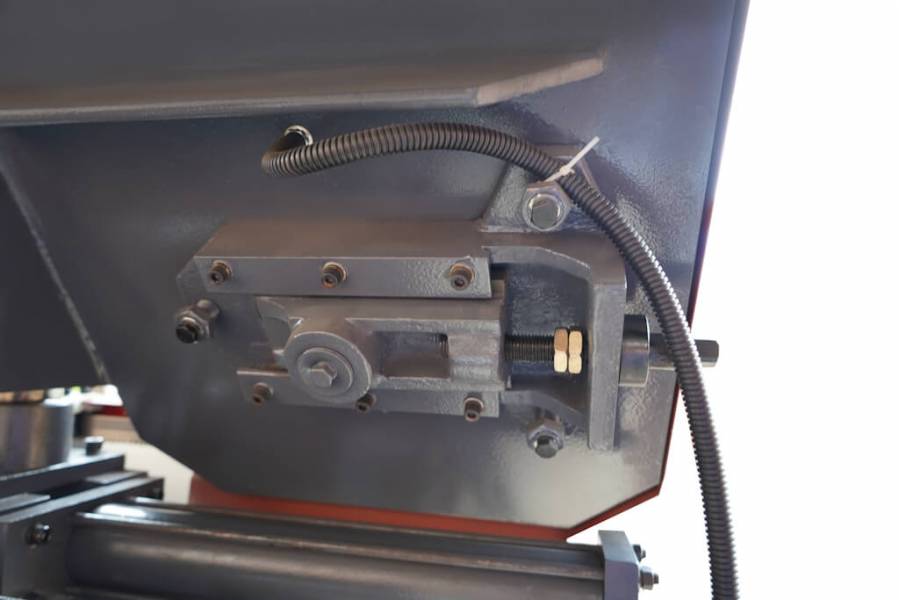

Блок натяжения полотна находится с левой стороны станка, который позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна. Также, хотелось бы отметить, что станок оснащен датчиком обрыва полотна.

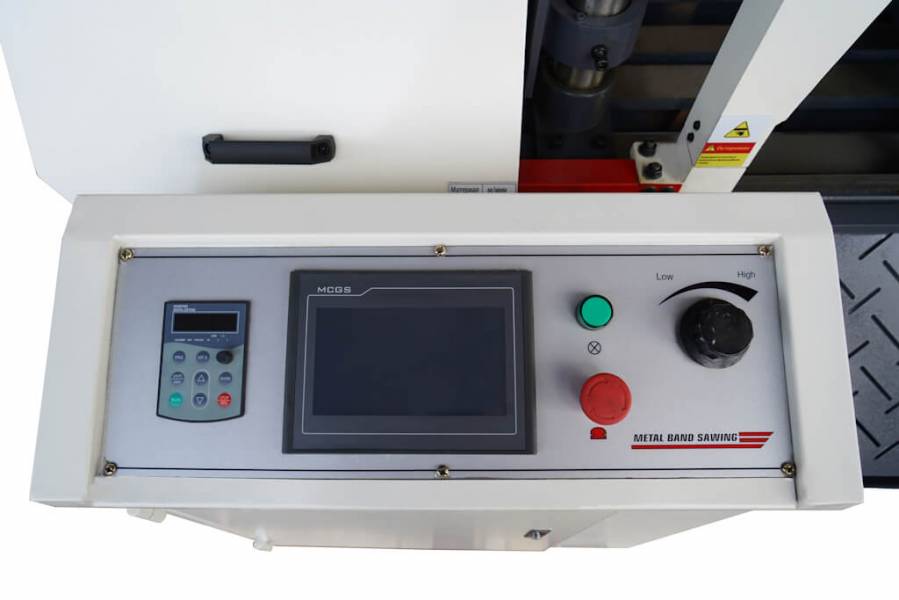

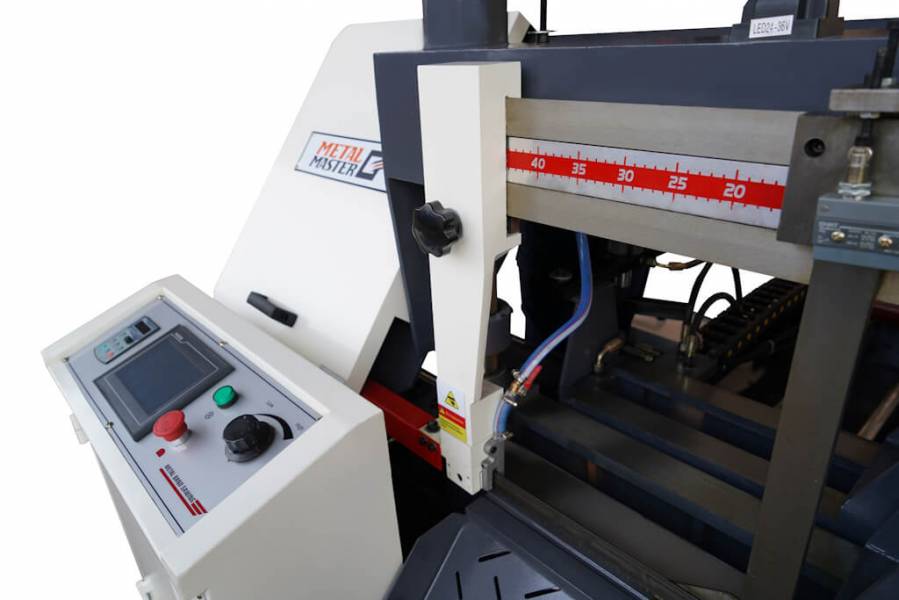

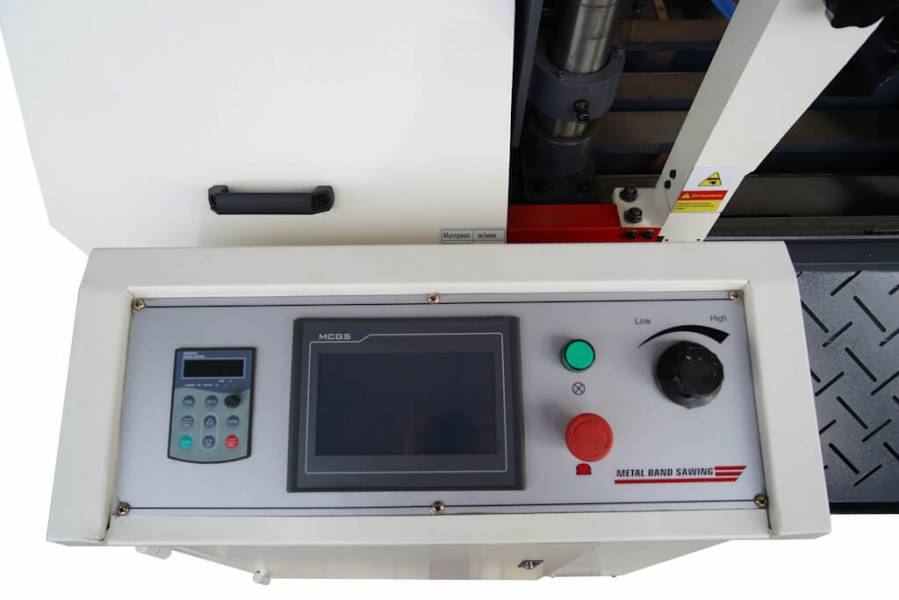

Станок оснащен системой ЧПУ для управления процессом резки, с возможностью сохранения до 5 различных программ для упрощения процесса работы.

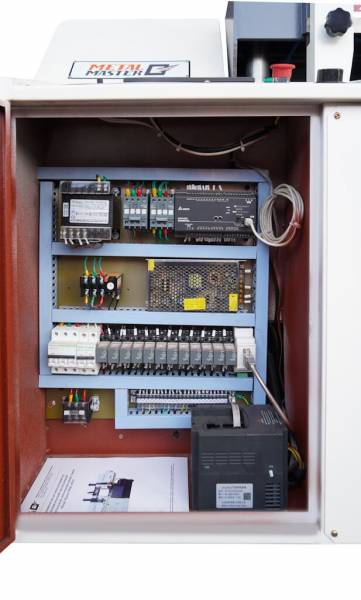

Станок оснащен надежной электроавтоматикой всемирно известного брендов Schneider Electric и Delta.
Стандартная комплектация:
- Биметаллическое ленточное полотно;
- Устройство пакетной резки;
- Электроавтоматика Schneider;
- Система ЧПУ с сенсорным экраном;
- Инструкция по эксплуатации на русском языке;
- Вспомогательный стол с роликом для подачи длинных заготовок;
Рекомендуем
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master Автоматический ленточнопильный двухколонный станок METAL MASTER MSK-300E
Макар Яшин
Макар Яшин
Можно ли распилить заготовку под углом 45 градусов?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Нет, станок осуществляет рез только под углом 90°.
Тимофей Митрофанов
Тимофей Митрофанов
Сколько программ резки запоминает ЧПУ?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Имеется возможность сохранения 5 программ резки.
