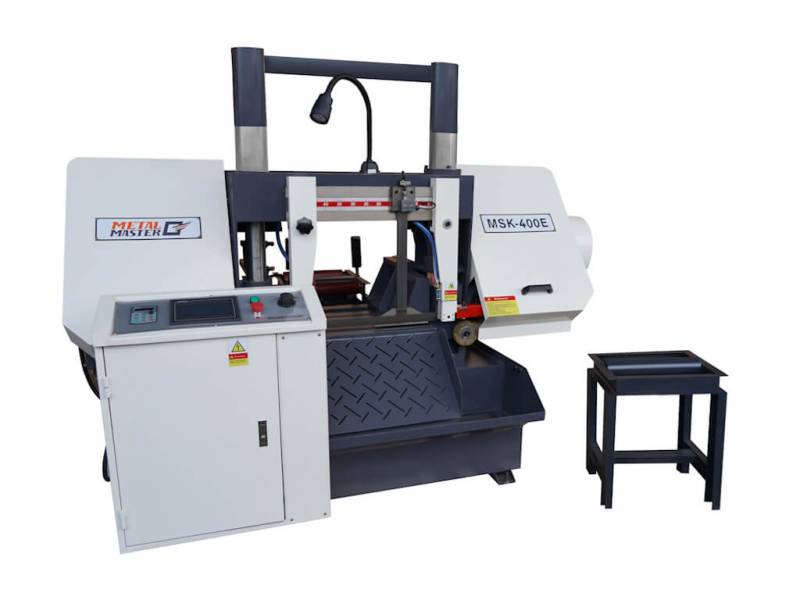

Автоматический ленточнопильный двухколонный станок METAL MASTER MSK-400E
Смотреть видео
Автоматический ленточнопильный двухколонный станок METAL MASTER MSK-400E
Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK-400E предназначен для обработки заготовок из черных и цветных металлов в автоматическом режиме при помощи системы ЧПУ. Данная пила предназначена для резки различных видов сортового проката в том числе труб, уголков, профилей, швеллеров, рельсов и т.д. Автоматический режим работы оборудования минимизирует работу оператора и, следовательно, человеческий ф... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Модель | MSK‒400Е | |||
|---|---|---|---|---|
| Напряжение, В | 380 | |||
| Мощность главного двигателя, кВт | 4 | |||
| Мощность насоса системы охлаждения, кВт | 0,04 | |||
| Мощность гидравлической станции, кВт | 1,5 | |||
| Емкость бака СОЖ, л | 50 | |||
| Емкость бака гидравлической станции, л | 50 | |||
| Скорость реза, м/мин | 20‒80 | |||
| Размеры ленточного полотна, мм | 4700×34×1,1 | |||
| Тип зажима | Гидравлический | |||
| Точность подачи заготовки, мм | ±0,1 | |||
| Скорость подачи заготовки, мм/с | 50 | |||
| Резание заготовки под углом, град | 90 | |||
| Рабочая высота стола, мм | 650 | |||
| Режущая способность | ||||
| 90°, мм |  | 400 |  | 400х400 |
| Максимальный размер заготовки при пакетной резке, мм | 400×190 | |||
| Размеры станка (Д x Ш x В), мм | 2300×2180×1850 | |||
| Размеры станка в упаковке (Д x Ш x В), мм | 2400×2280×1950 | |||
| Масса станка и линии (брутто/нетто), кг | 1600/1400 | |||
Описание

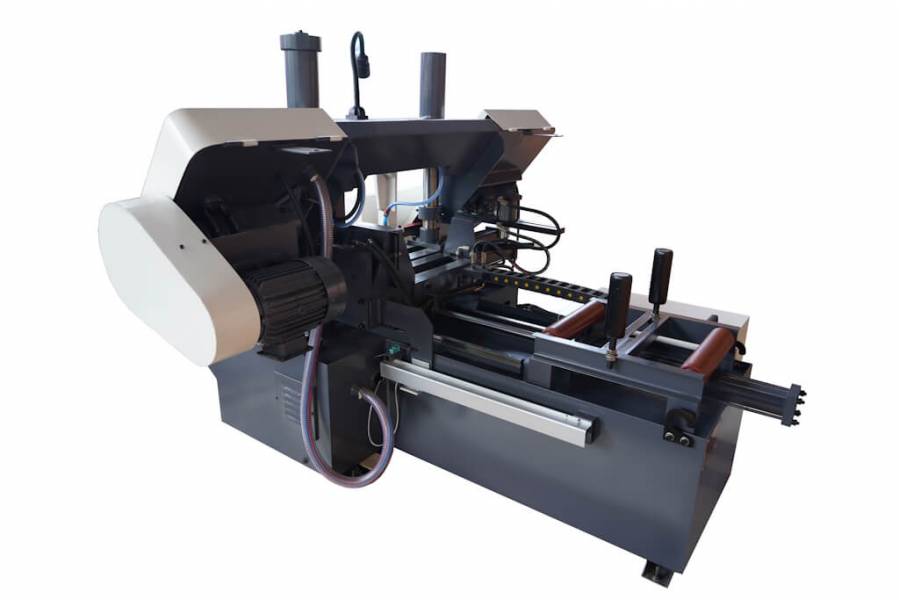

Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK-400E предназначен для обработки заготовок из черных и цветных металлов в автоматическом режиме при помощи системы ЧПУ. Данная пила предназначена для резки различных видов сортового проката в том числе труб, уголков, профилей, швеллеров, рельсов и т.д. Автоматический режим работы оборудования минимизирует работу оператора и, следовательно, человеческий фактор в процессе обработки. Программное управление позволяет настроить автоматическую подачу и резку заготовок необходимой длины.
Широкая номенклатура обрабатываемых изделий, автоматический режим работы и высокая производительность делают станок Metal Master MSK-400E незаменимым для серийных машиностроительных производств.
Система ЧПУ позволяет полностью автоматизировать рабочий цикл:
- Зажим заготовки в тисках;
- Подвод заготовки на заранее заданную величину в зону реза;
- Опускание пильной рамы;
- Подъем пильной рамы на заранее заданную высоту после окончания цикла реза;

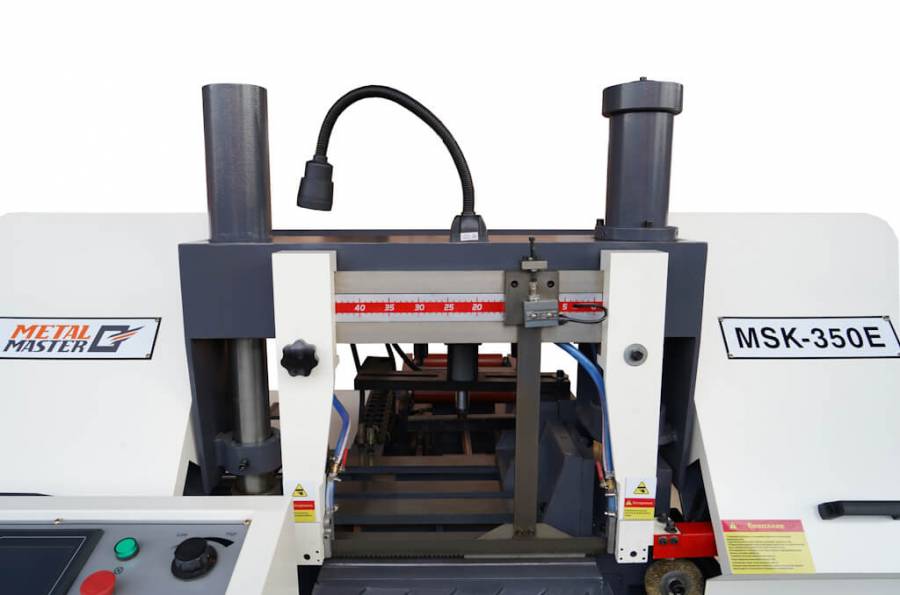

Перемещение пильной рамы осуществляется по 2 вертикальным колоннам. Главная особенность данной конструкции – высокая надежность и долговечность. Благодаря высокой жесткости конструкции, полной автоматизации и широким технологическим возможностям данный станок идеально подходит для непрерывной работы в условиях средне- и крупносерийных производств.
Особенности:
- Работа в автоматическом режиме;
- ЧПУ с сенсорным экраном;
- Управление количеством и длиной разрезаемых заготовок;
- Сохранение до 5 программ резки;
- Автоматическая подача заготовки в зону резания при помощи подающих тисков;
- Плавная регулировка частоты вращения ленточного полотна;
- Датчик обрыва полотна;
- Устройство для пакетной резки;
- Стабилизаторы пильного полотна с твердосплавными направляющими и подшипниками;
- Кордщетка для съема стружки;
- Станочная лампа местного освещения;
- Высокая точность автоматической подачи заготовки (±0,1мм);
- Электроавтоматика всемирно известного бренда Schneider Electric;

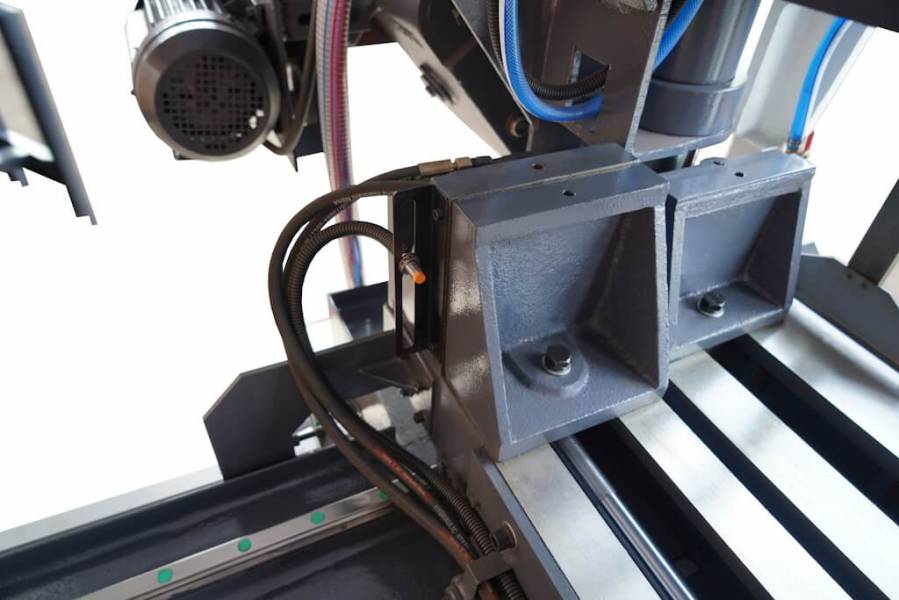

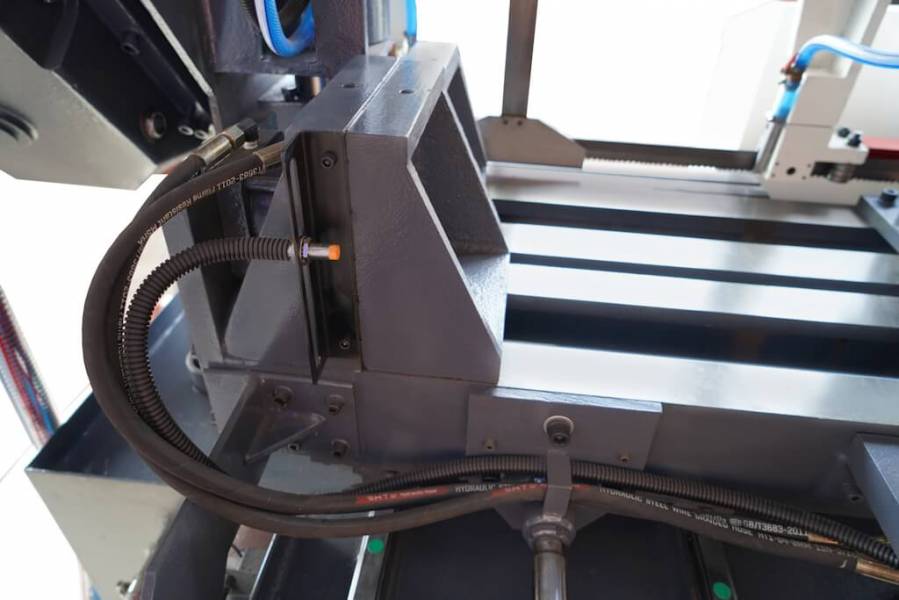

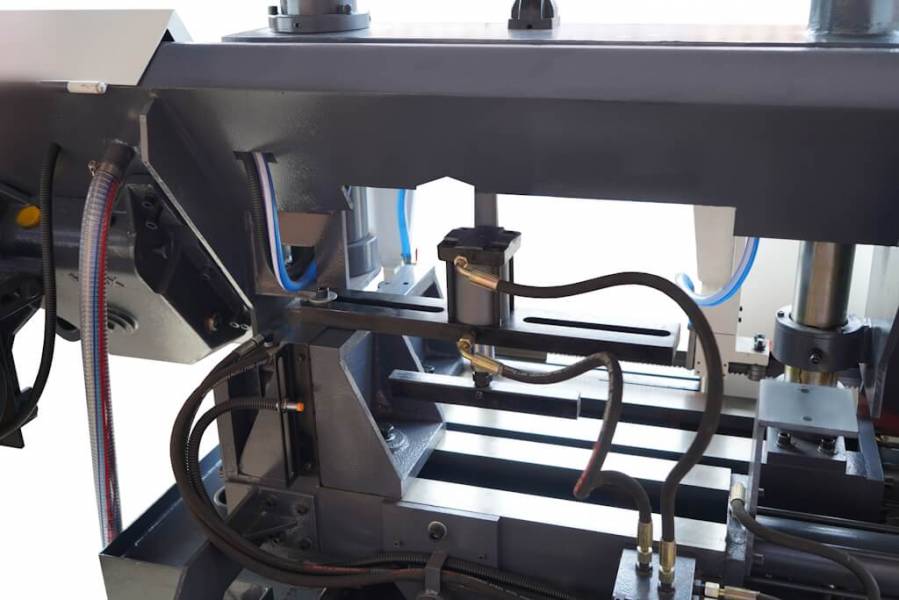

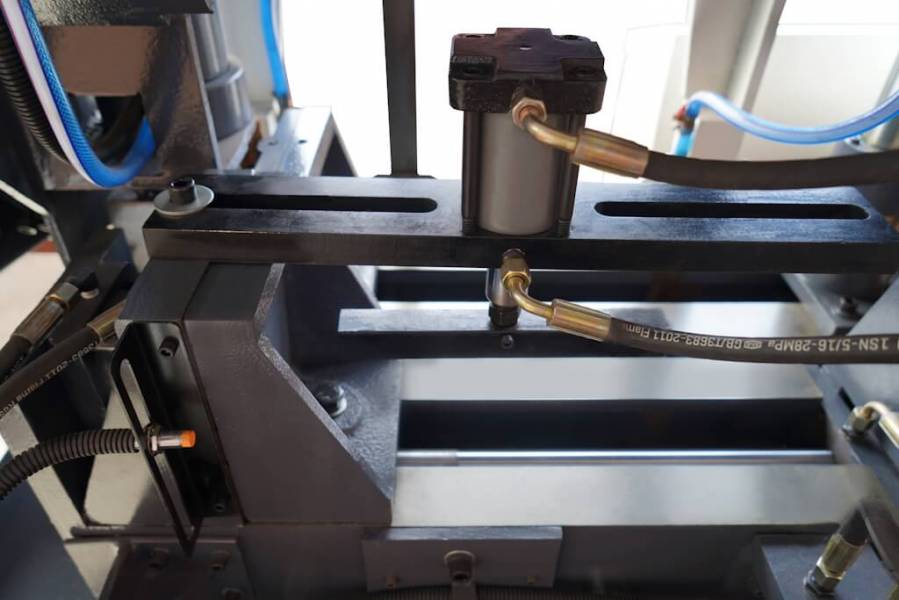

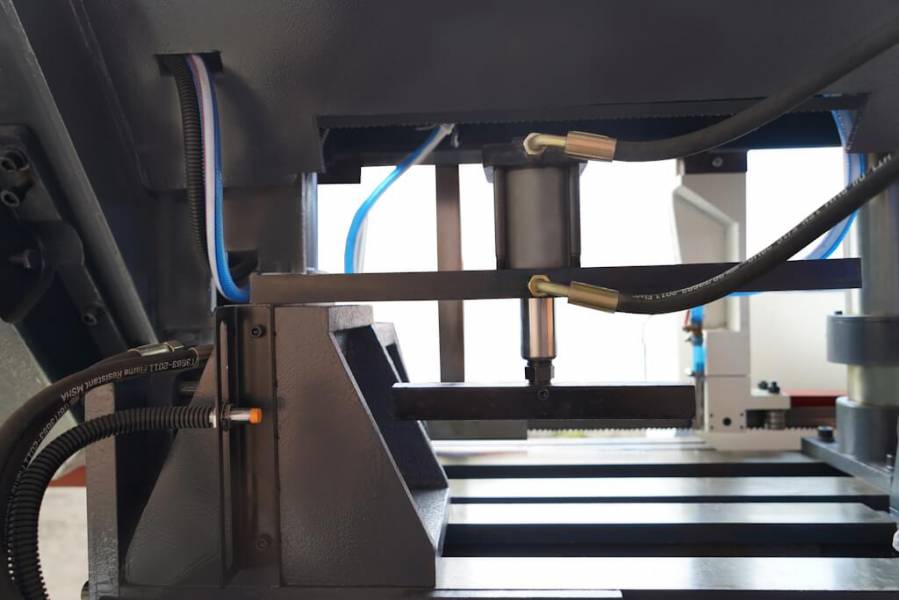

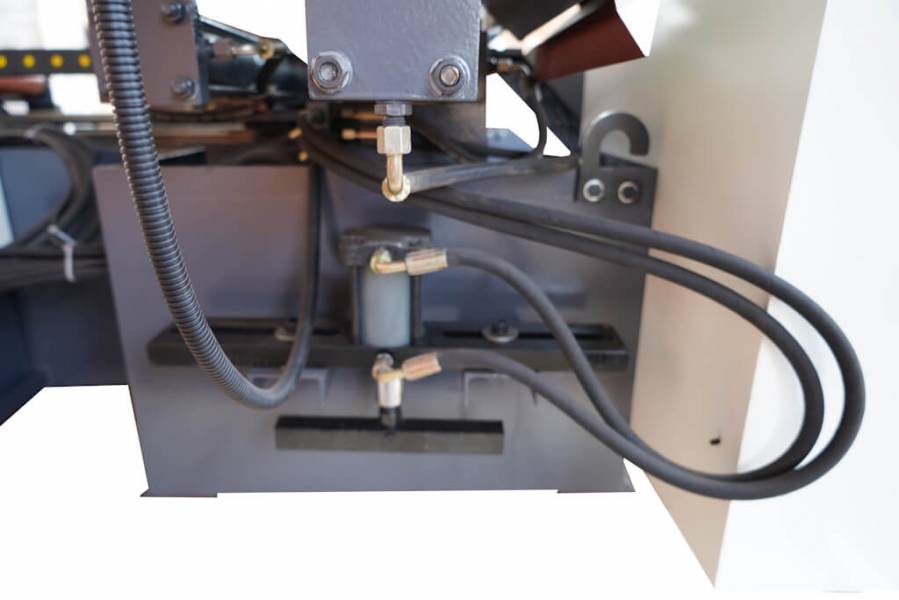

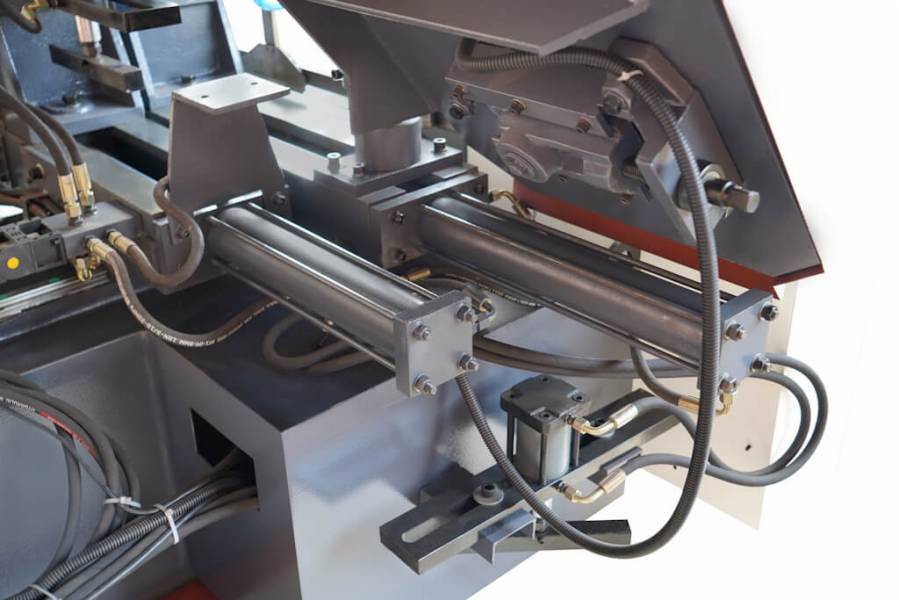

За надежное закрепление заготовки на станке отвечают гидравлические тиски c устройством для пакетной резки (при необходимости устройство для пакетной резки можно снять). Они приводятся в движение с помощью кнопок на панели управления и надежно фиксируют заготовку. Устройство пакетной резки во много раз упрощает и ускоряет процесс обработки большого количества деталей одинакового размера и номенклатуры.

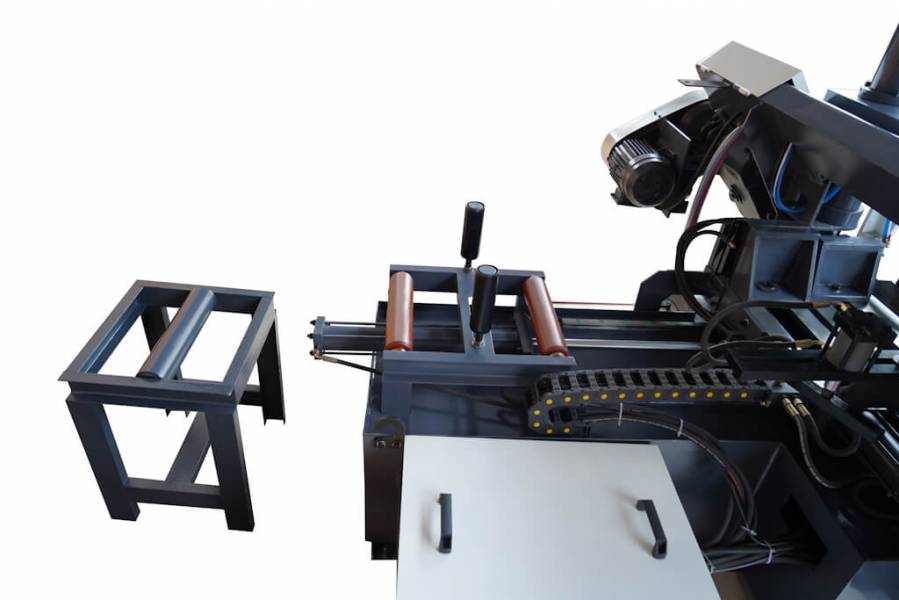

Станок оснащен подающей линией для автоматической подачи длинных заготовок в зону резания с максимальным ходом 500 мм.
Автоматическая подача заготовки в зону резания осуществляется посредством подающих тисков. Что обеспечивает высокую скорость подачи до 50 мм\с.

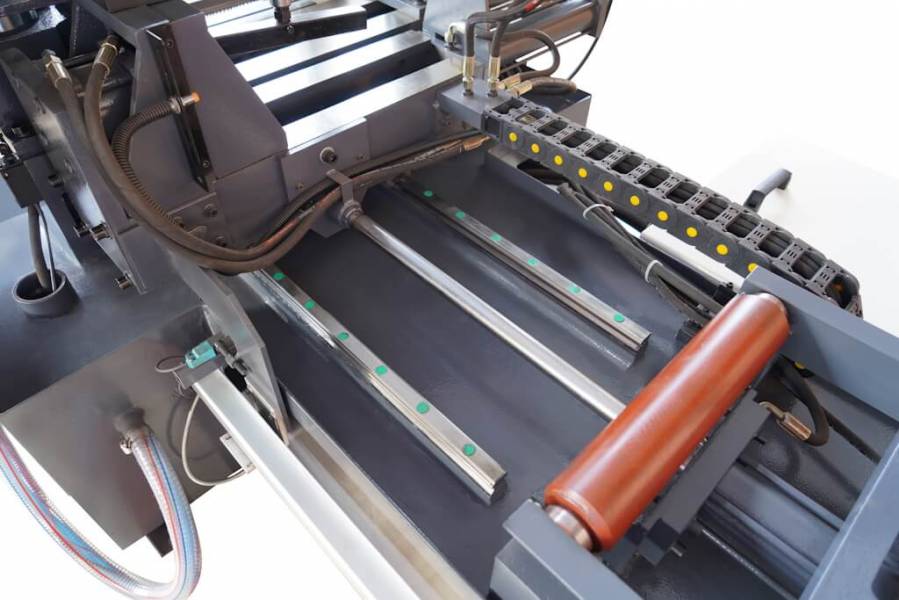

Подающие тиски перемещаются по линейным направляющим. Это обеспечивает высокую точность позиционирования заготовки (± 0,1 мм).

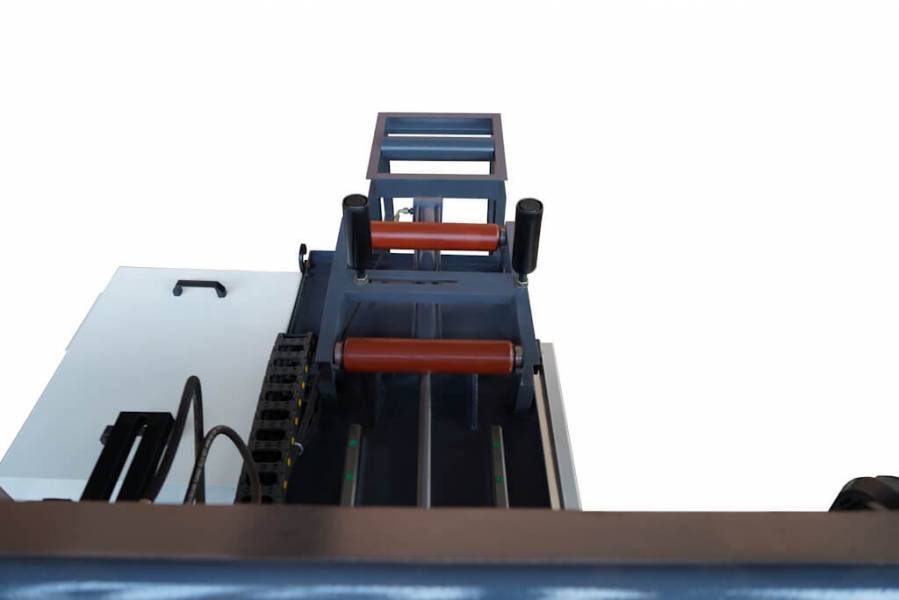

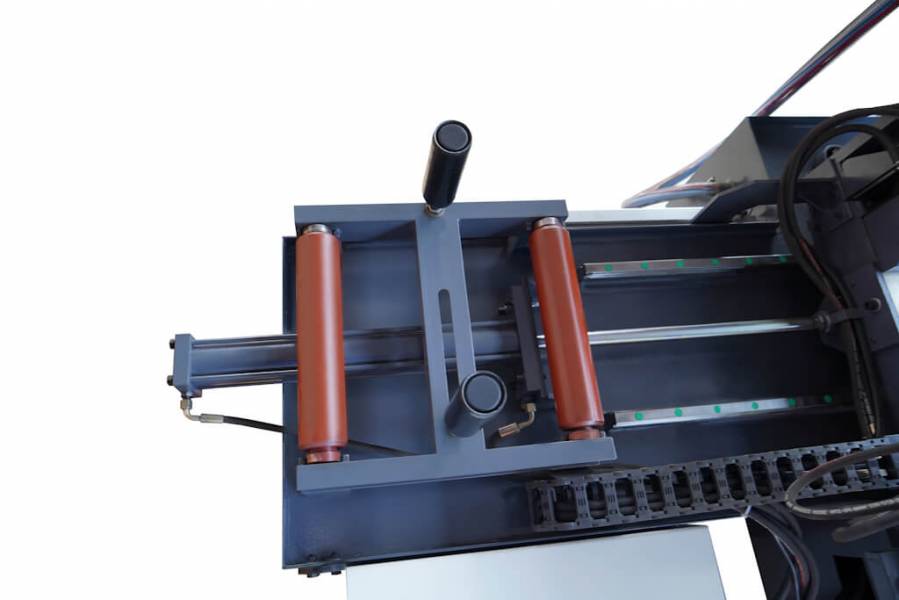

Станок так же имеет вспомогательный стол с роликом для подачи длинных заготовок в зону резания.
Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены подшипники и твердосплавные направляющие пластины. Вылет направляющих можно изменять под размеры заготовки.

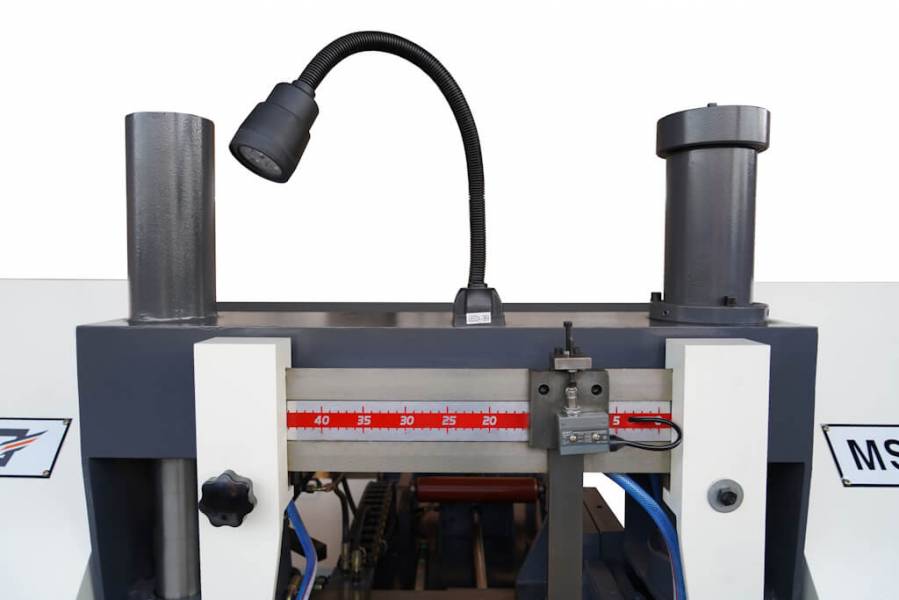

В стандартную комплектацию входит станочный светильник местного освещения.

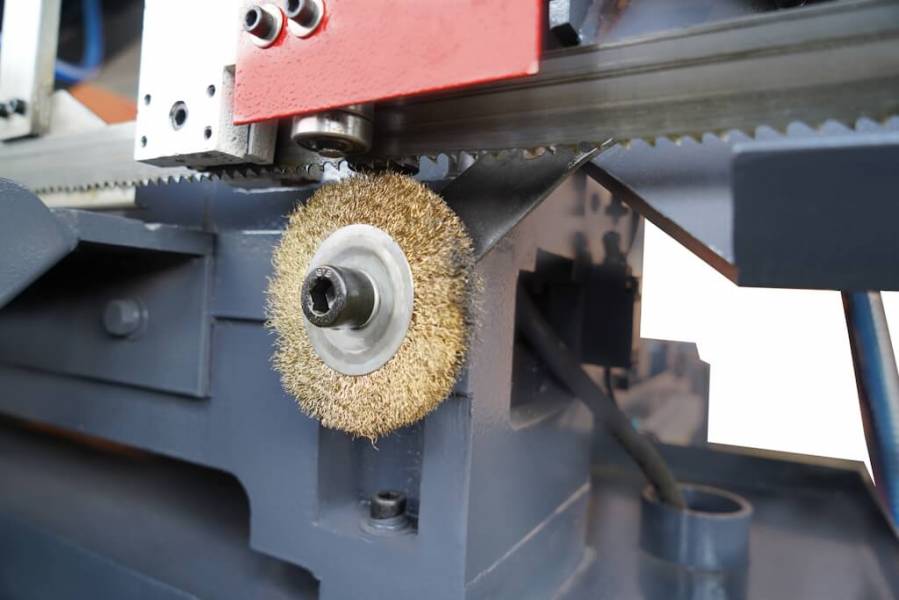

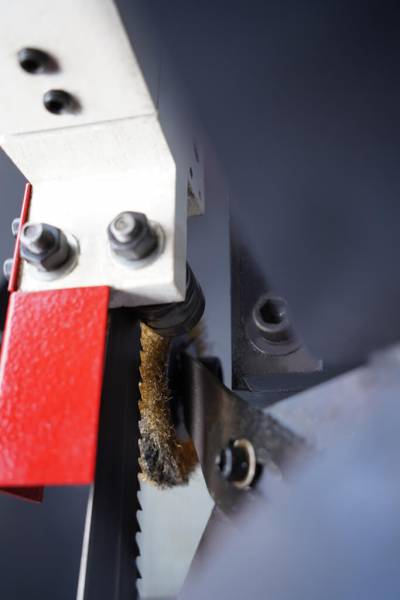

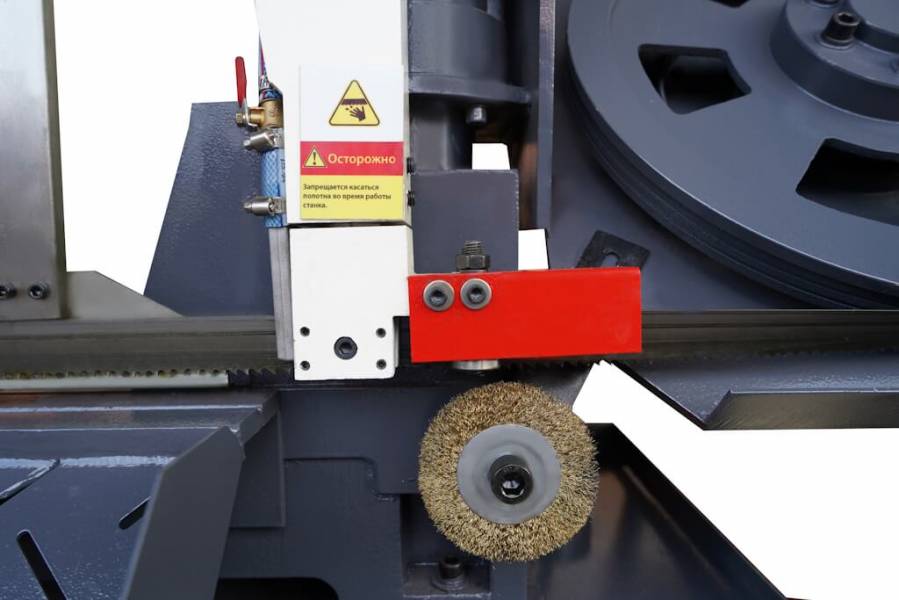

Специальная щетка для съема стружки улучшает условия работы полотна и продляет срок его службы.

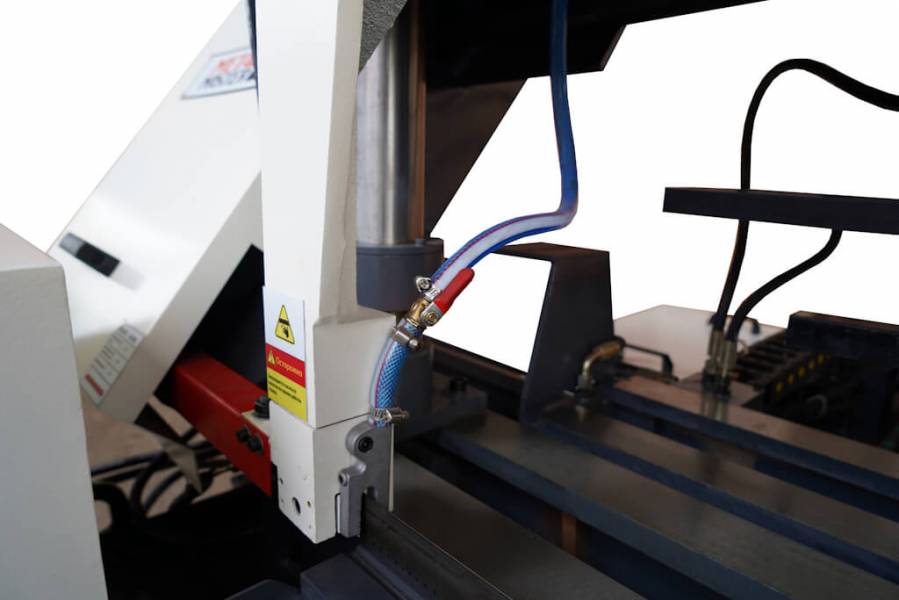

Станок оборудован системой СОЖ, которая включается автоматически и подается через кран в две точки. Система СОЖ позволяет достичь более стабильную резку заготовок из металла и увеличить срок службы ленточного полотна.

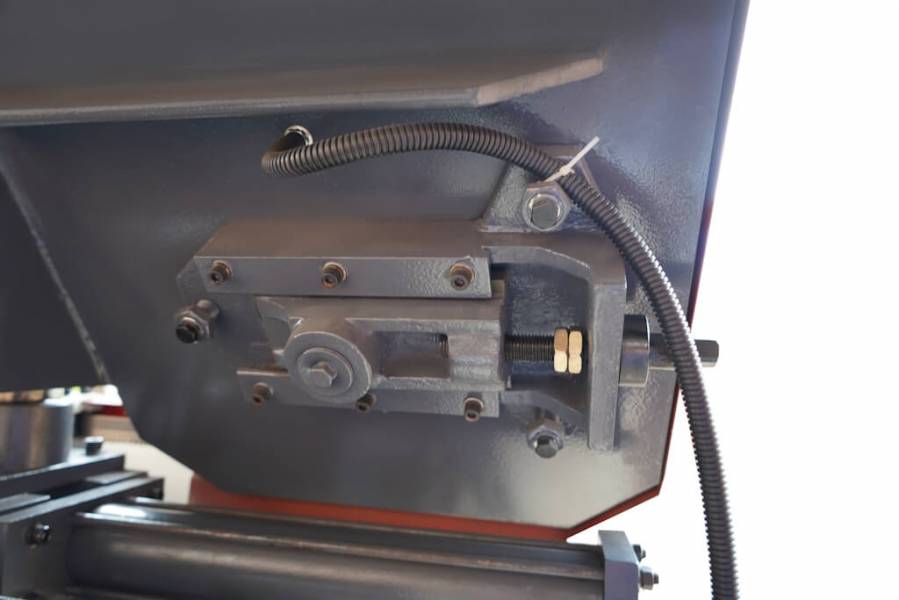

Блок натяжения полотна находится с левой стороны станка, который позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна. Также, хотелось бы отметить, что станок оснащен датчиком обрыва полотна.

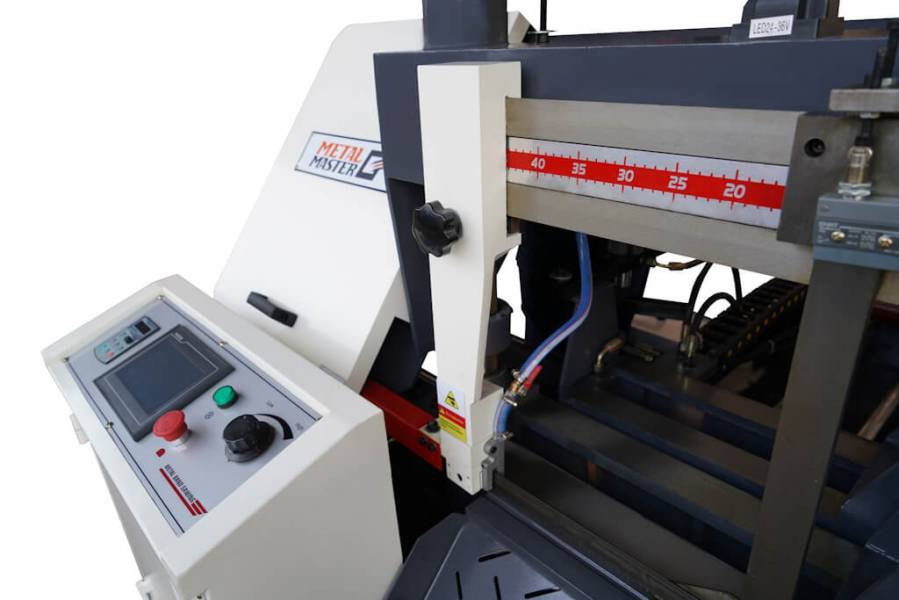

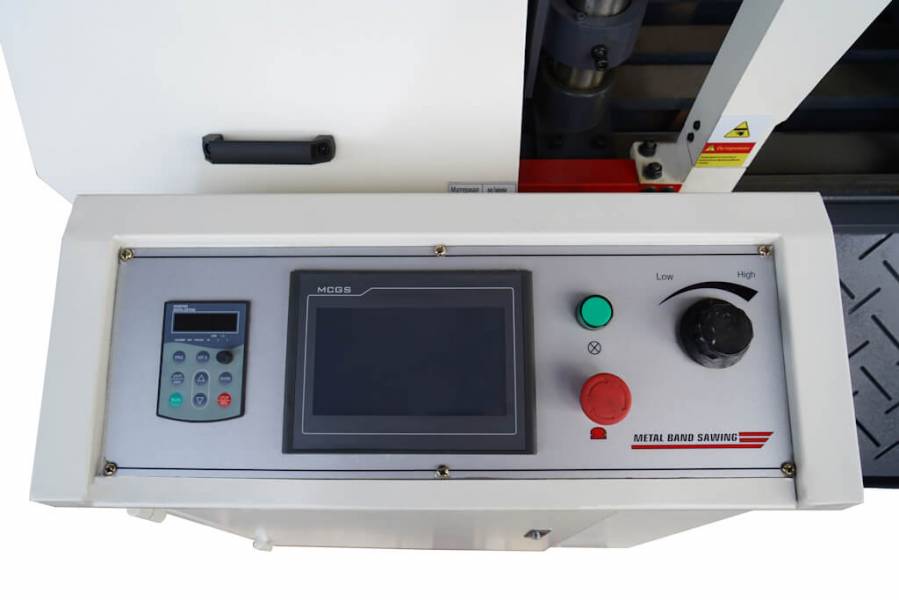

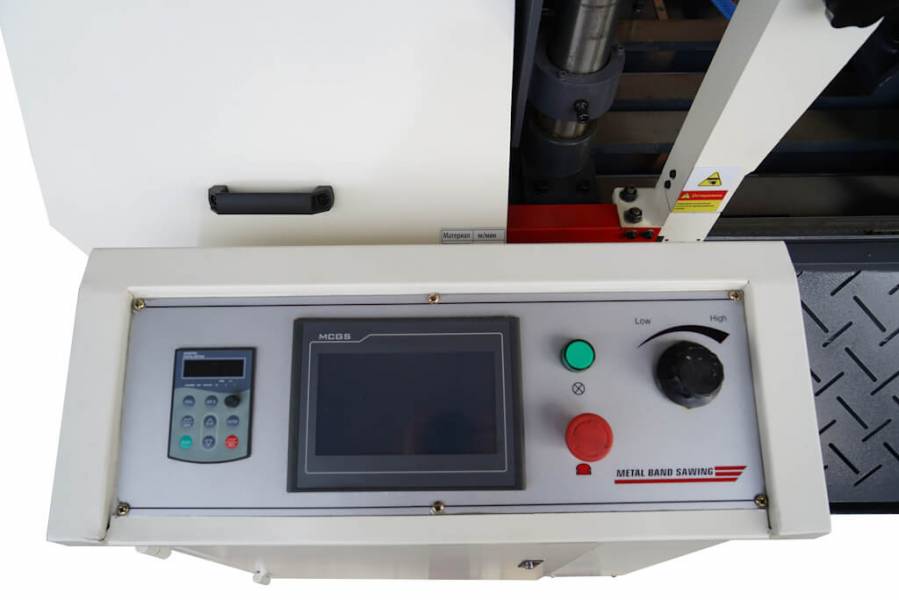

Станок оснащен системой ЧПУ для управления процессом резки, с возможностью сохранения до 5 различных программ для упрощения процесса работы.

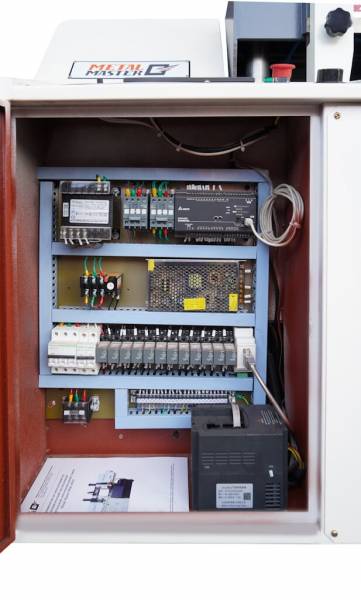

Станок оснащен надежной электроавтоматикой всемирно известного брендов Schneider Electric и Delta.
Стандартная комплектация:
- Биметаллическое ленточное полотно;
- Устройство пакетной резки;
- Электроавтоматика Schneider;
- Система ЧПУ с сенсорным экраном;
- Инструкция по эксплуатации на русском языке;
- Вспомогательный стол с роликом для подачи длинных заготовок;
Рекомендуем
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master Автоматический ленточнопильный двухколонный станок METAL MASTER MSK-400E
Николай Рябинин
Николай Рябинин
ЧПУ на русском языке?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, интерфейс ЧПУ полностью русифицирован.
Руслан Гаврилов
Руслан Гаврилов
Это двухколонная модель?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Да, данная модель является автоматическим двухколонным ленточнопильным станком.
