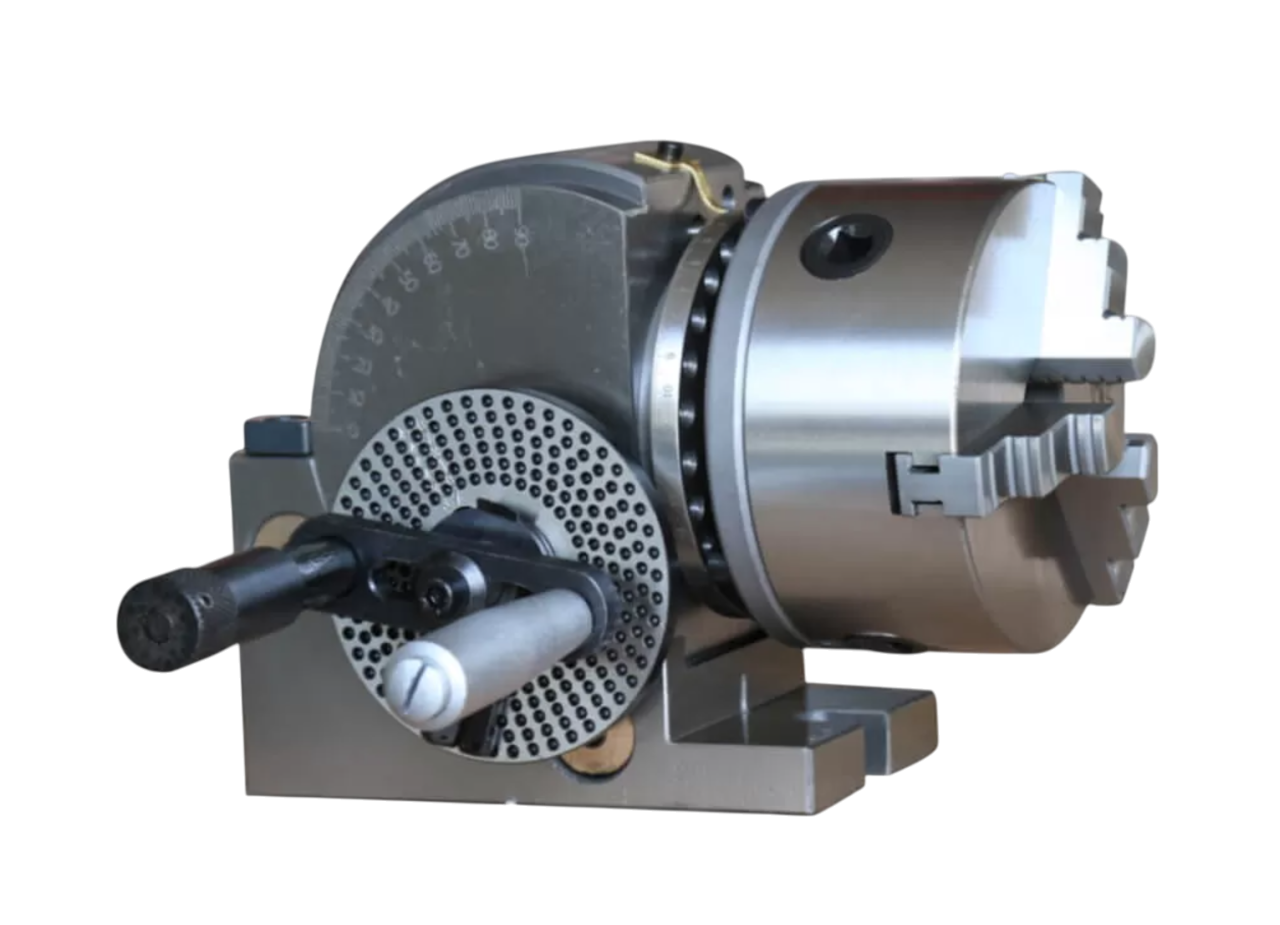

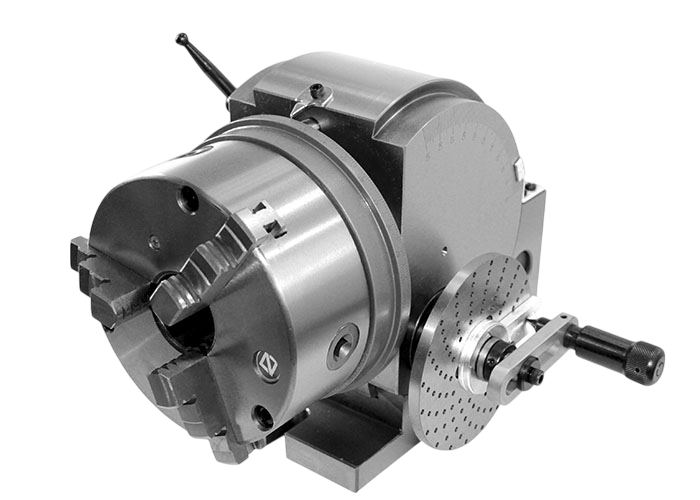

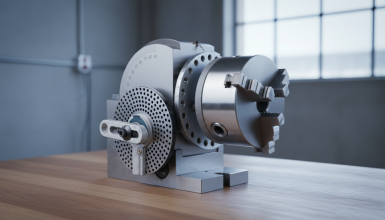

Делительные головки

Делительная головка – высокоточный инструмент позволяющий выполнять такие операции, как фрезерование, шлифование, сверление. Происходит деление заготовок на равные части под строго определёнными углами, что делает возможным создание зубчатых колёс, прорезание шлицев, а также множество других операций, требующих высокой точности.

При работе с металлами важно использовать не только правильную технику, но и обеспечить равномерность обработки. Наличие ступенчатого делительного диска, а также возможностям косвенной индексации, позволяют сделать это с высокой точностью. Такие характеристики делают этот инструмент необходимым при создании сложных деталей.

Сферы применения

• Инструментальное производство (изготовление сложных инструментов, приспособлений).
• Машиностроение (создание деталей машин и механизмов).
• Авиационная промышленность (изготовление компонентов с точной геометрией).
• Создание двигателей и трансмиссий (точное деление для шестерёнок и шлицев).

Особенности конструкции

• Высокая жёсткость насадок, что критически важно для высокоточной обработки.
• Индексирующий шпиндель, обеспечивающий позиционирование заготовки, установлен в прецизионных конических роликовых подшипниках. Практически без люфта.
• Плоская индексирующая пластина устанавливается непосредственно на конический индексирующий шпиндель, что отличается от традиционных конструкций.
• Делительная головка и индексирующий шпиндель могут поворачиваться от горизонтального положения к вертикальному. Это позволяет удобно изменять положение обрабатываемой детали без необходимости переустанавливать её на станке.
• Все индексирующие элементы, как червячный шпиндель, так и центры, закаляются и шлифуются, чтобы обеспечить долговечность, а также стабильность работы.

Использование рассматриваемого инструмента позволяет добиться не только высокой точности обработки деталей, но и разнообразия операций с ними. Ступенчатый делительный диск с 24 насечками даёт возможность позиционировать деталь под углом, соответствующим делению на указанные числа. Косвенная индексация с передаточным числом червячной передачи 1:40 расширяет диапазон делений до 50 вариантов, а дифференциальная система увеличивает этот диапазон до 1000.
