Головка делительная полууниверсальная Metal Master ПДГ 125

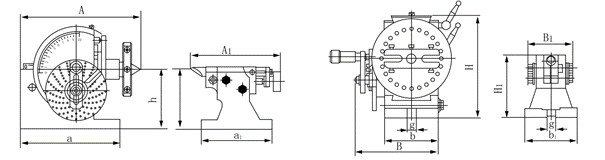

| Модель | ПДГ 125 |
|---|---|
| A, мм | 242 |
| В, мм | 168 |
| Н, мм | 220 |
| h, мм | 128 |
| a, мм | 206 |
| b, мм | 113 |
| g, мм | 16 |
| A1, мм | 183 |
| B1, мм | 87 |
| H1, мм | 137 |
| h, мм | 128 |
| a1, мм | 158 |
| b1, мм | 110 |
| g1, мм | 16 |
| Диаметр осевого отверстия шпинделя, мм | 20 |
Описание станка Головка делительная полууниверсальная Metal Master ПДГ 125
Головки подходят для фрезерования, шлифования и сверления. Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.
Конструкция: насадки сочетают в себе жесткость и точность. Индексирующий шпиндель работает в прецизионных конических роликовых подшипниках практически без люфта. В отличие от традиционных конструкций, плоская индексирующая пластина устанавливается на конический передний индексирующий шпиндель. Делительная головка и индексирующий шпиндель могут поворачиваться с горизонтального в вертикальное положение. Индексирующий шпиндель, червячный индексирующий штифт, а также центры и непрямой индексирующий штифт закаляются и шлифуются.
Массивный корпус делительной головки может поворачиваться на угол от -10° до 90°.
С левой стороны делительной головки расположен механизм с делительным диском с сектором и рукояткой.
На передней части корпуса расположено устройство для деления с градусной шкалой на 360°.
С правой стороны корпуса расположен зажимной винт шпинделя, а также винт-защелка, с помощью которой штифт входит в отверстие устройства делительного диска.
Делительная головка оснащена 3-кулачковым патроном диаметром 125мм с обратными кулачками в комплекте.
В стандартную комплектацию включена задняя бабка с возможностью регулировки по высоте.
В стандартную комплектацию входят 3 делительных диска, неподвижный упор, обратные кулачки, 3-кулачковый патрон Ø125 мм, задняя бабка.
Стандартная комплектация:
- делительный диск (3 шт.);
- 3-кулачковый патрон ø125 мм;
- задняя бабка;
- обратные кулачки;
- неподвижный упор.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Валерий 12.09.2025 в 14:59Сколько оборотов нужно выполнить для поворота патрона на 360 градусов?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здраввствуйте! Чтобы выполнить поворот патрона на 360 градусов, необходимо совершить 40 оборотов рукояткой
-
Петр Симонов 14.08.2025 в 21:24Какой конус шпинделя?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Конус шпинделя ПДГ125 - МТ2
-
Калинина Алиса 12.12.2024 в 09:15Могу ли я забрать товар самовывозом?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Наши менеджеры с удовольствием ответят на все ваши вопросы по оплате и способам получения товара, тел. 8 (800) 775-78-34 -
Титова Ева 18.11.2024 в 17:14Что входит в комплектацию?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! В стандартную комплектацию входят 3 делительных диска, неподвижный упор, обратные кулачки, 3-кулачковый патрон Ø125 мм, задняя бабка.
