Фрезерный универсальный станок Metal Master DMM-200 DRO
| Модель | DMM-200 DRO |
|---|---|
| Количество шпинделей | 2 |
| Конус вертикального шпинделя | ISO50 |
| Конус горизонтального шпинделя | ISO50 |
| Макс. диаметр торцевого фрезерования, мм | 200 |
| Макс. диаметр вертикального фрезерования, мм | 160 |
| Диапазон скоростей вертикального шпинделя об/мин | 60 – 1700 |
| Диапазон скоростей горизонтального шпинделя об/мин | 60 – 1800 |
| Количество скоростей вертикального шпинделя | 12 |
| Количество скоростей горизонтального шпинделя | 12 |
| Шаг автоматической подачи оси X, мм/мин | 30-630 |
| Количество подач | 6 |
| Шаг автоматической подачи оси Y, мм/мин | 30-630 |
| Количество подач | 6 |
| Ускоренные подачи X\Y\Z ,мм/мин | 2000 |
| Расстояние от конца шпинделя до стола | 150-550 |
| Расстояние от колонны до вертикального шпинделя, мм | 200-650 |
| Расстояние от колонны до рабочего стола, мм | 0-300 |
| Расстояние от горизонтального шпинделя до рабочего стола, мм | 0-400 |
| Угол поворота фрезерной головы | ±360° |
| Размер стола, мм | 1630×360 |
| Максимальная нагрузка на стол, кг | 450 |
| Диапазон перемещения стола (X\Y\Z), мм | 1000×320×405 |
| Т-образны пазы (количество/ширина/расстояние), мм | 3/18/80 |
| Угол поворота стола | ±45° |
| Мощность двигателя вертикального шпинделя, кВт | 4 |
| Мощность двигателя горизонтального шпинделя, кВт | 5,5 |
| Тип двигателя | Асинхронный |
| Напряжение, В | 380, 50 Гц |
| Объем бака СОЖ, л | 30 |
| Мощность двигателя СОЖ, кВт | 0,04 |
| Габаритные размеры в упаковке, мм | 2000×2100×2250 |
| Габаритные размеры станка, мм | 2000×2000×2100 |
| Масса станка нетто/брутто, кг | 2650/2850 |
Описание станка Фрезерный универсальный станок Metal Master DMM-200 DRO

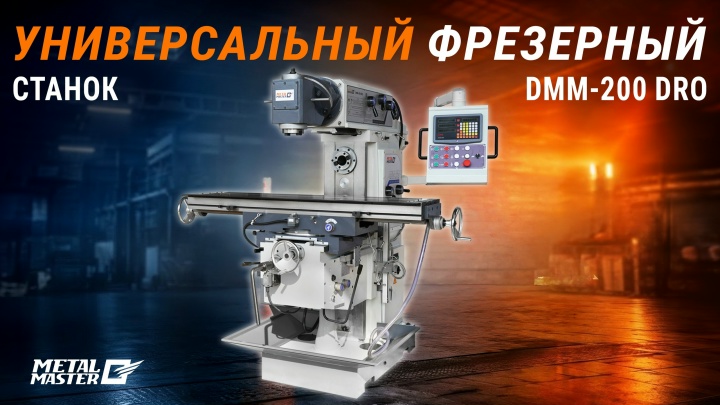

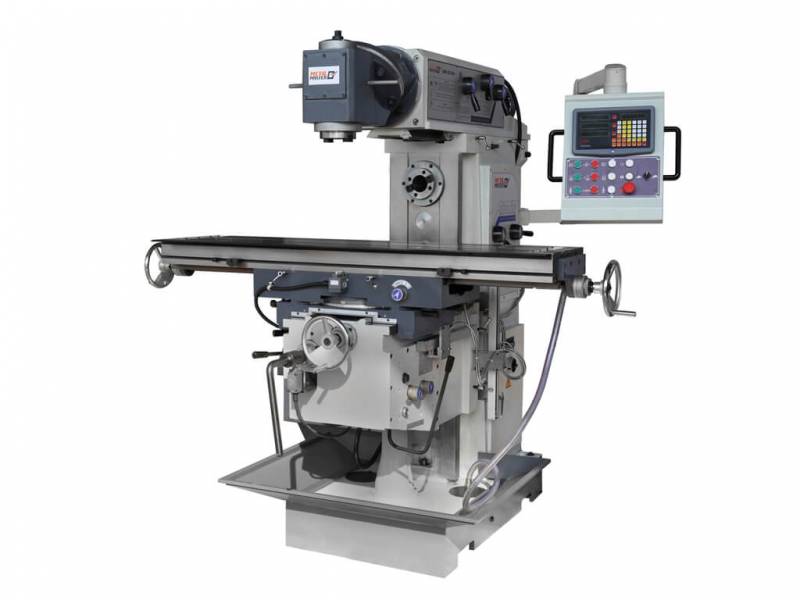

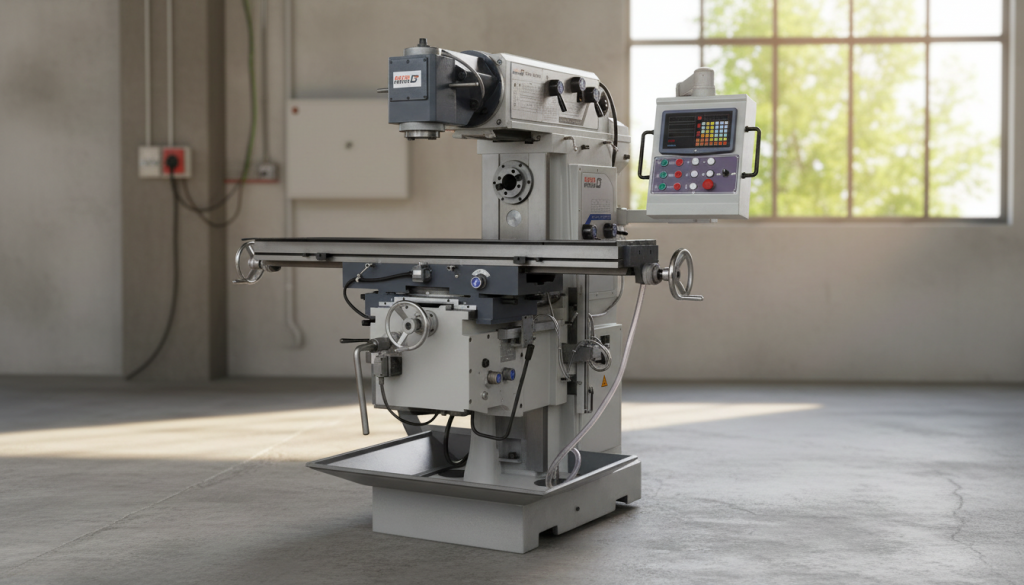

Metal Master DMM-200 DRO - широкоуниверсальный фрезерный станок промышленного типа. Благодаря наличию вертикального и горизонтального шпинделей с независимыми приводами, большеразмерному поворотному столу с высокой допустимой нагрузкой, а также наличию трехосевых УЦИ и двигателей ускоренной подачи, станок может применяться для изготовления широкой номенклатуры изделий из металла, а также для изготовления корпусных деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Двухшпиндельная конструкция;
- Ступенчатое переключение скоростей вращения шпинделя;
- Автоматическая подача стола по осям Х/Y/Z;
- Эргономичный пульт управления на поворотном кронштейне;
- Трехосевое УЦИ SINO;
- Система подачи СОЖ;
- Возможность поворота стола на угол ±45°;
- Возможность поворота фрезерной головы в двух плоскостях;
- Расширенная стандартная комплектация;
- Ручная централизованная система смазки;
- Освещение рабочей зоны.
Массивный стол размером 1630x360 мм имеет функцию автоматического перемещения по трем осям.

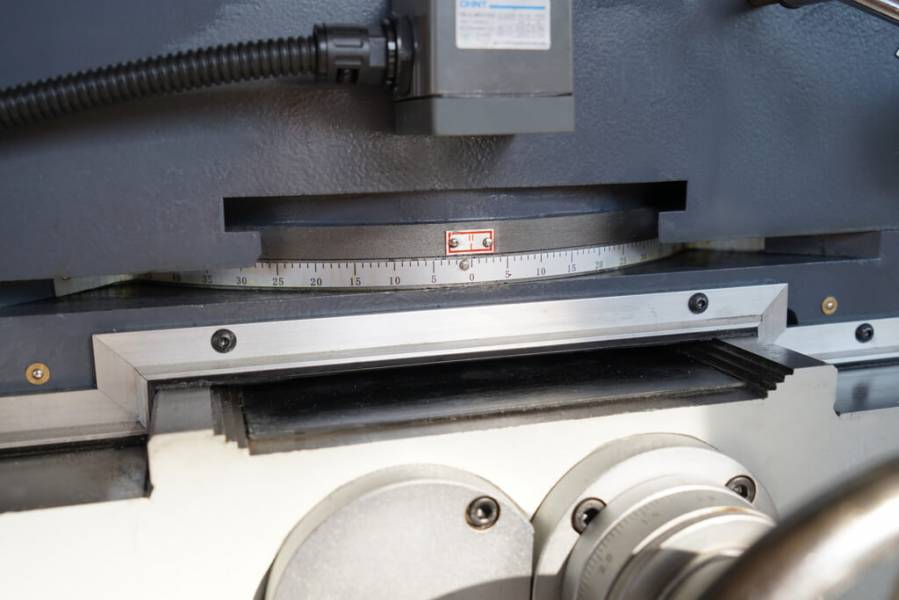

Рабочий стол поворачивается на угол ±45°.

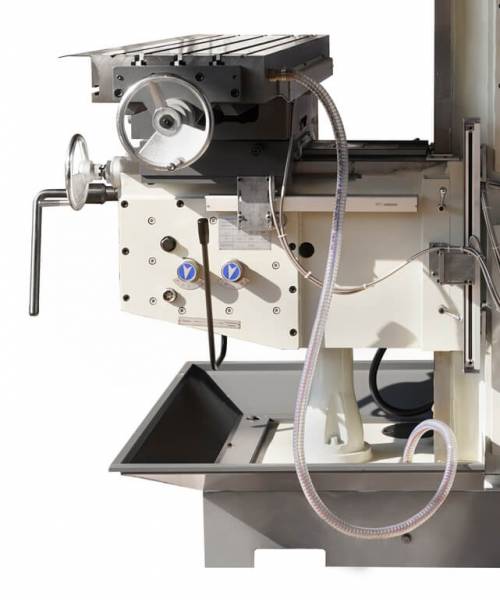

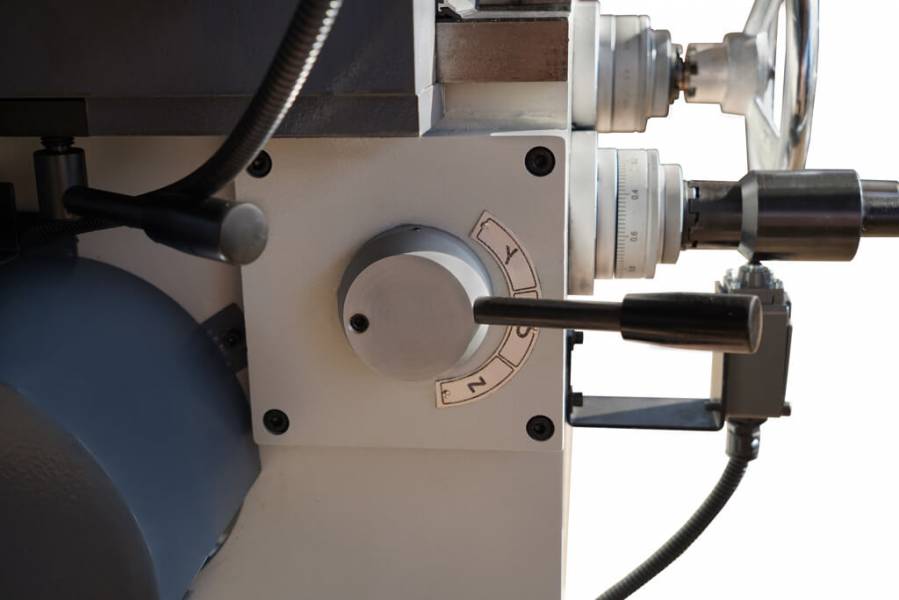

Рукоятка, расположенная в левой части станка, отвечает за перемещение стола по осям Y и Z.

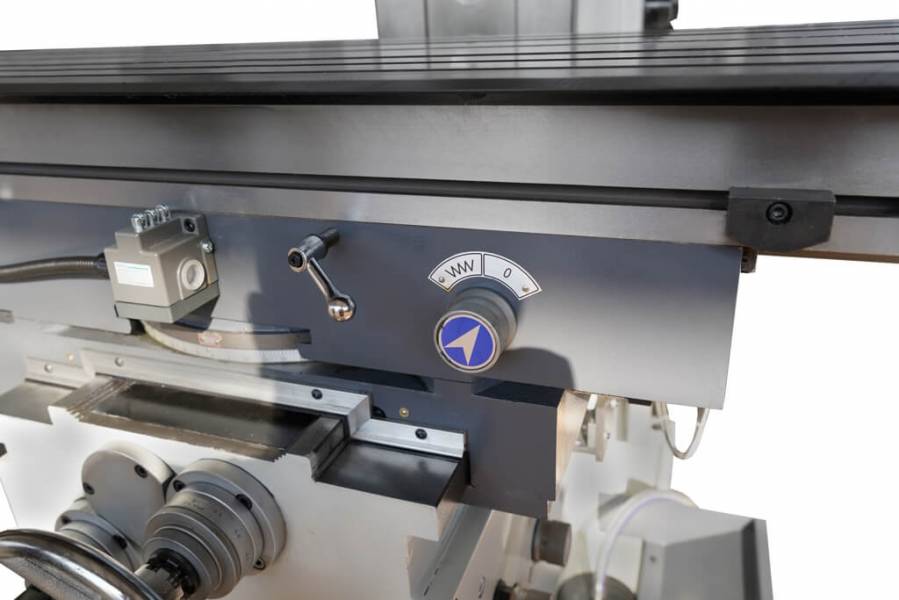

Спереди располагается эргономичный переключатель, отвечающий за перемещение стола по оси X.

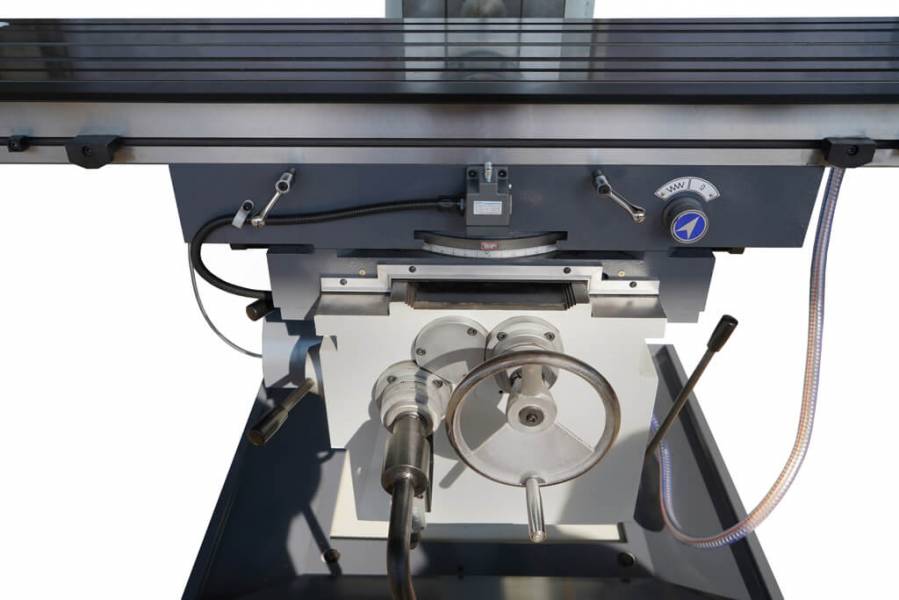

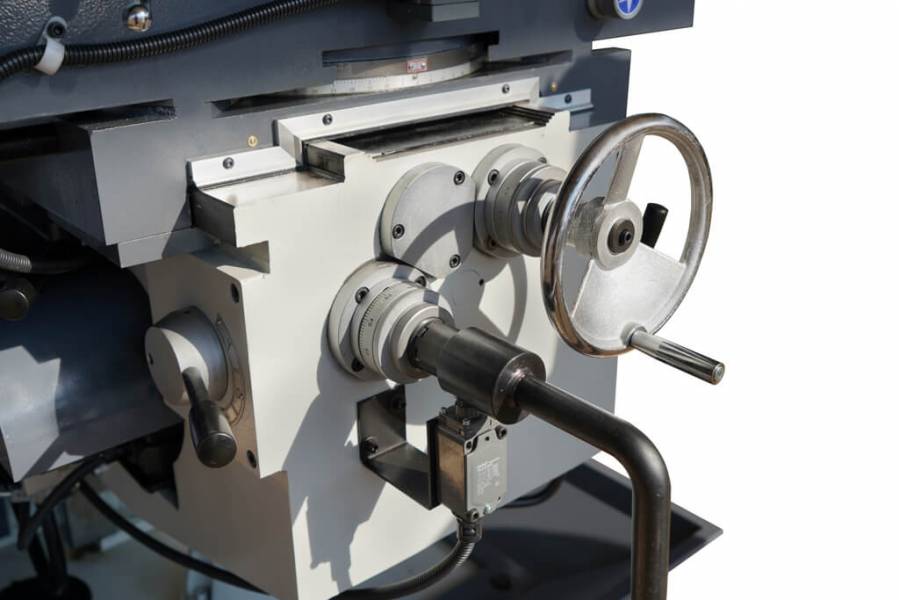

Ручное перемещение стола в продольном и поперечном направлении осуществляется при помощи трех круглых штурвалов.

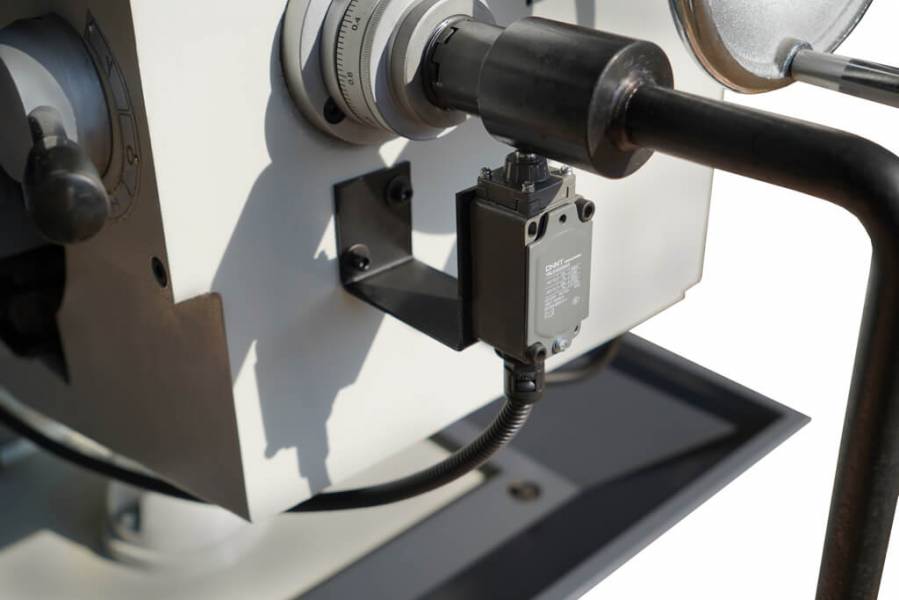

За ручное перемещение стола по оси Z отвечает съемная рукоятка, оснащенная концевым выключателем. При установленной рукоятке станок не запустится автоматически.

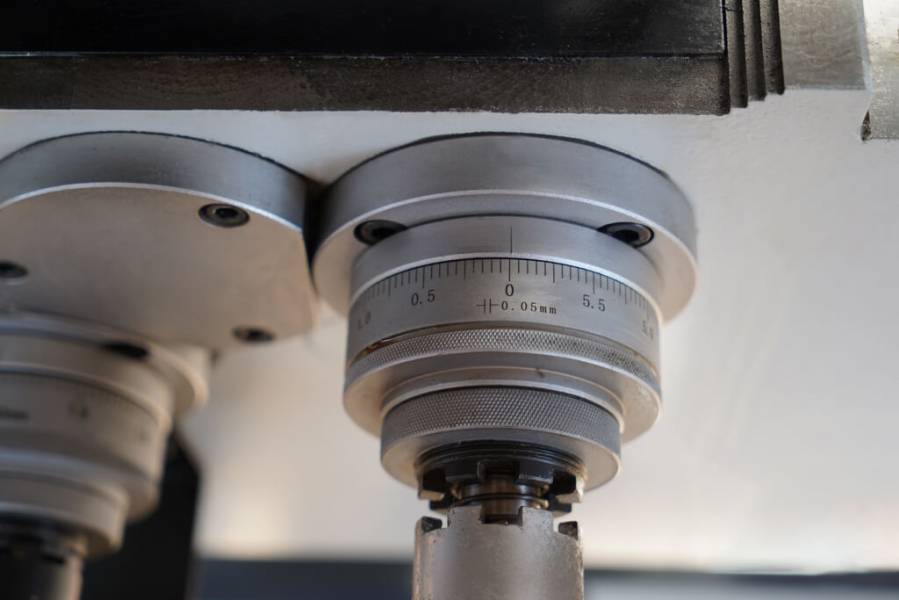

Цена деления лимба штурвала поперечной подачи стола составляет 0,05 мм.
Цена деления лимба штурвала продольной подачи стола составляет 0,05 мм.

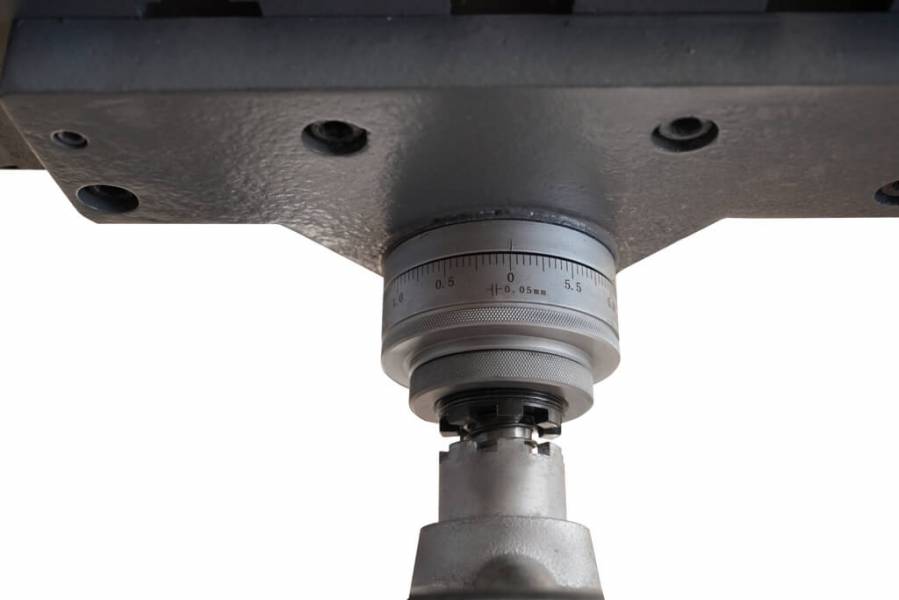

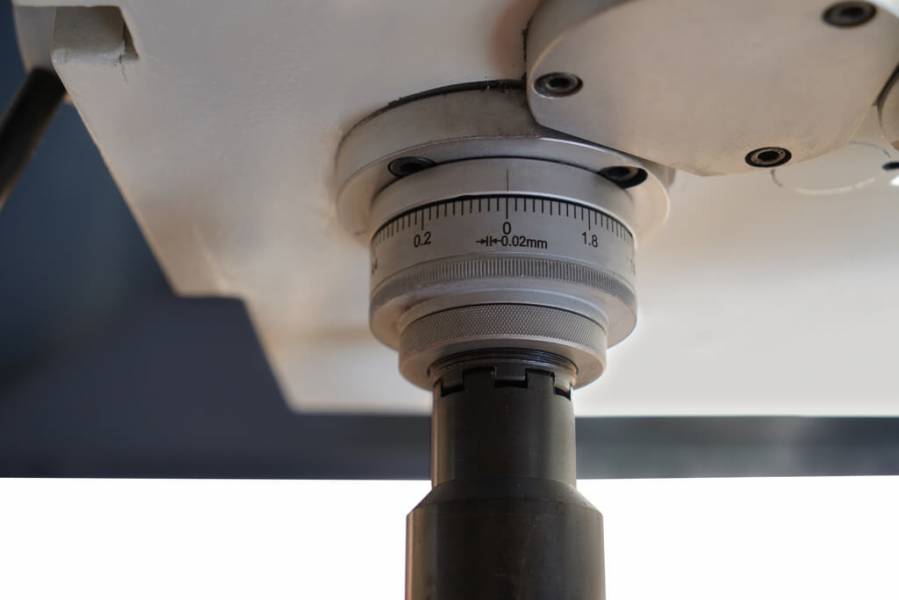

Цена деления лимба рукоятки вертикальной подачи стола составляет 0,02 мм.

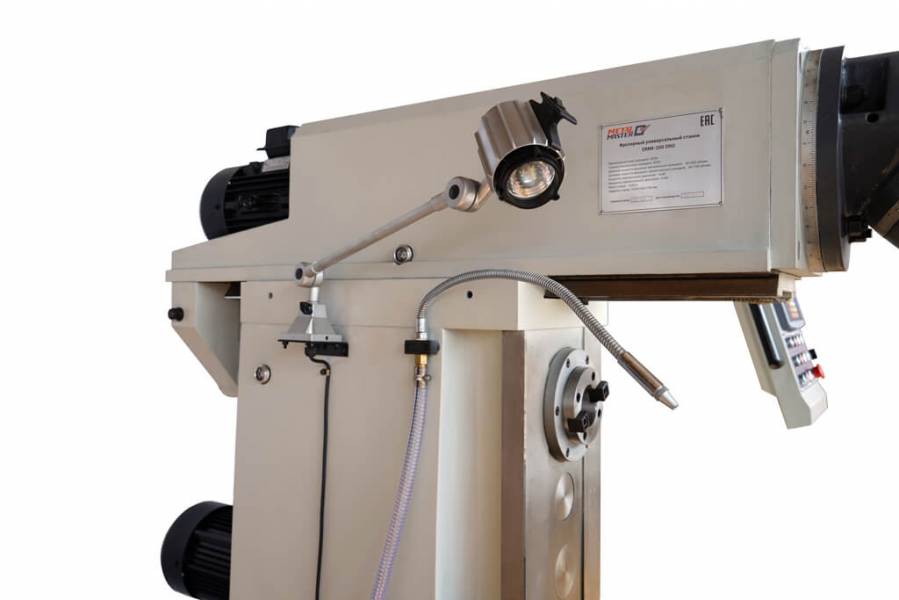

В своей базовой комплектации станок имеет станочный светильник местного освещения и систему автоматической подачи СОЖ.
Станок оснащен фиксирующим стопорами, которые исключают перемещение стола по всем трем осям во время обработки.

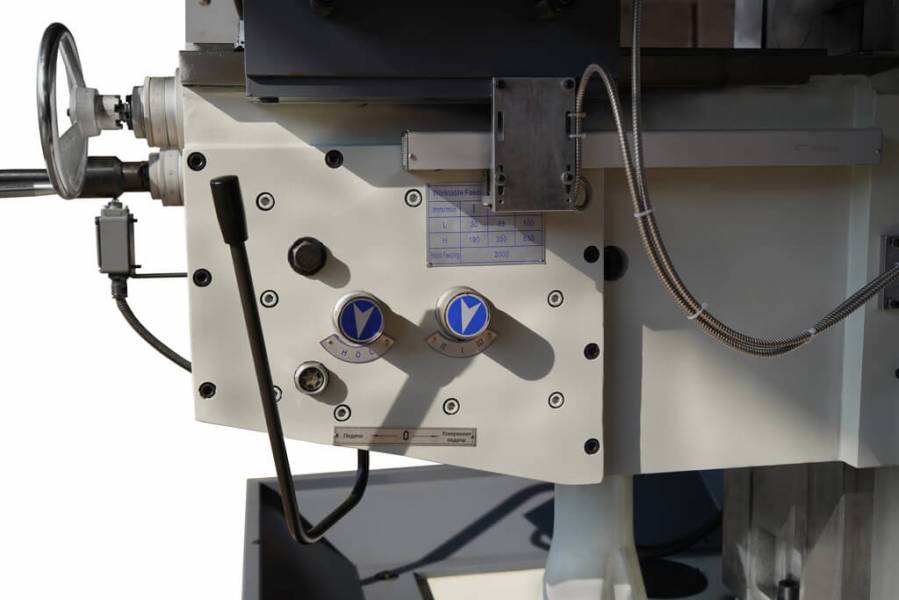

В правой части станка расположен рычаг, отвечающий за включение станка и ускоренной подачи. В той же зоне находятся два переключателя скоростей быстрой подачи, которая имеет 6 режимов быстрых холостых подач.

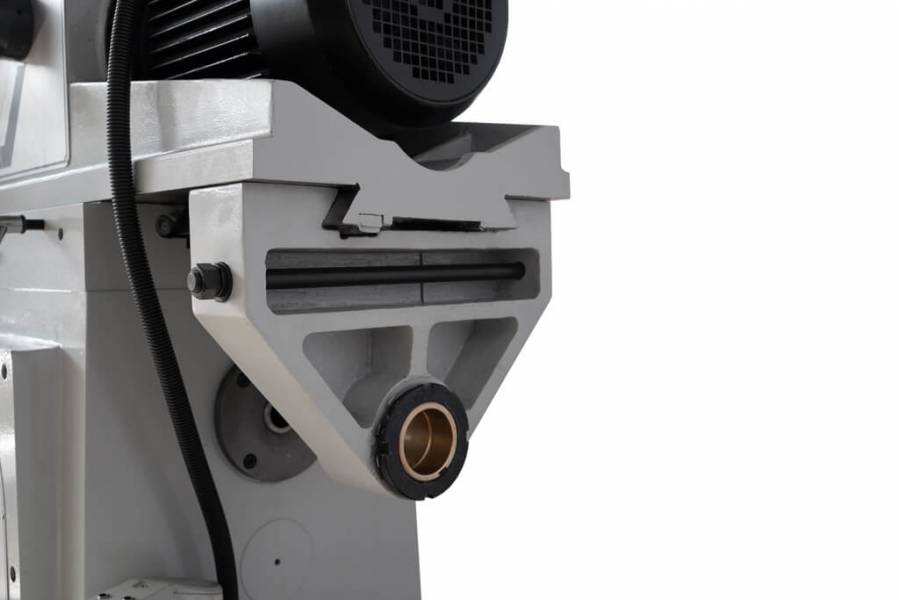

Массивная серьга позволяет надежно закрепить инструмент для обработки заготовок при помощи горизонтального шпинделя.

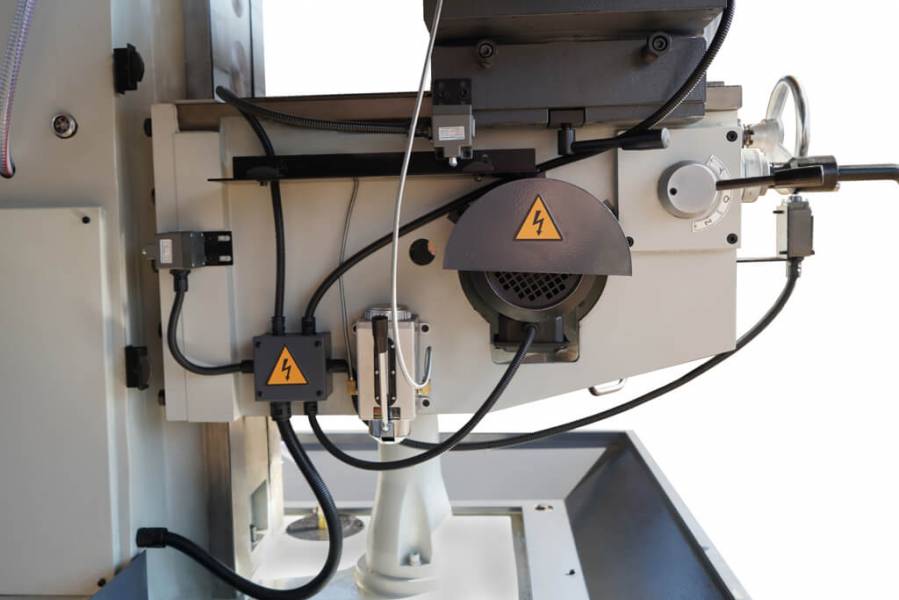

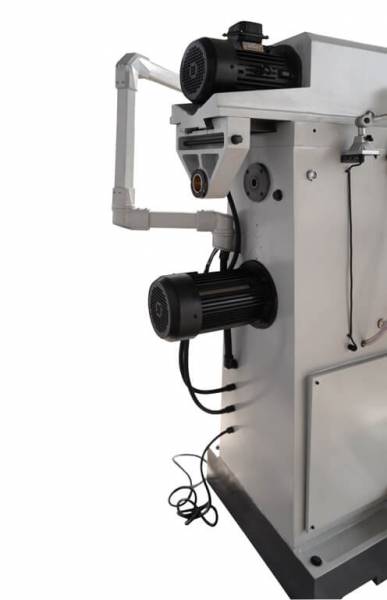

С тыльной стороны станка расположены электродвигатели горизонтального и вертикального шпинделя.

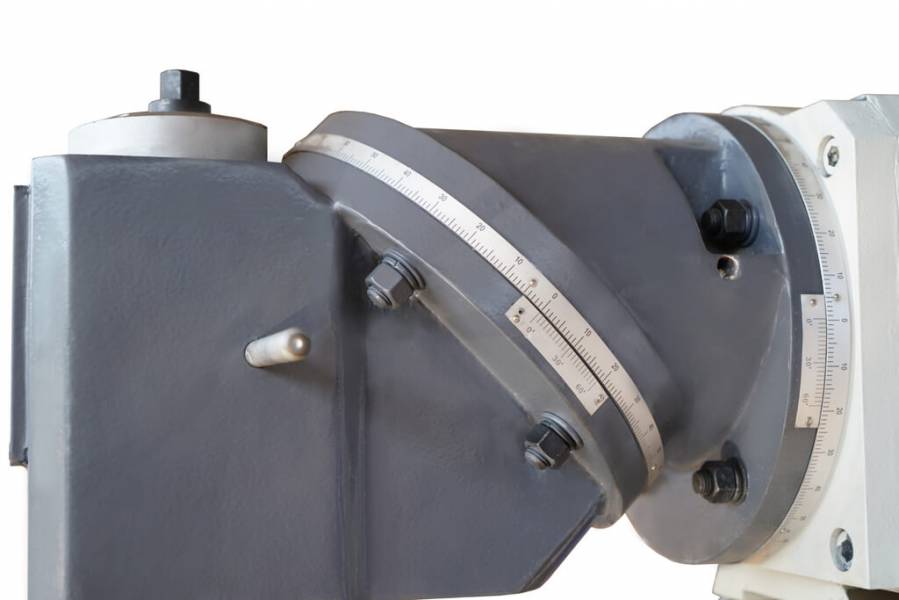

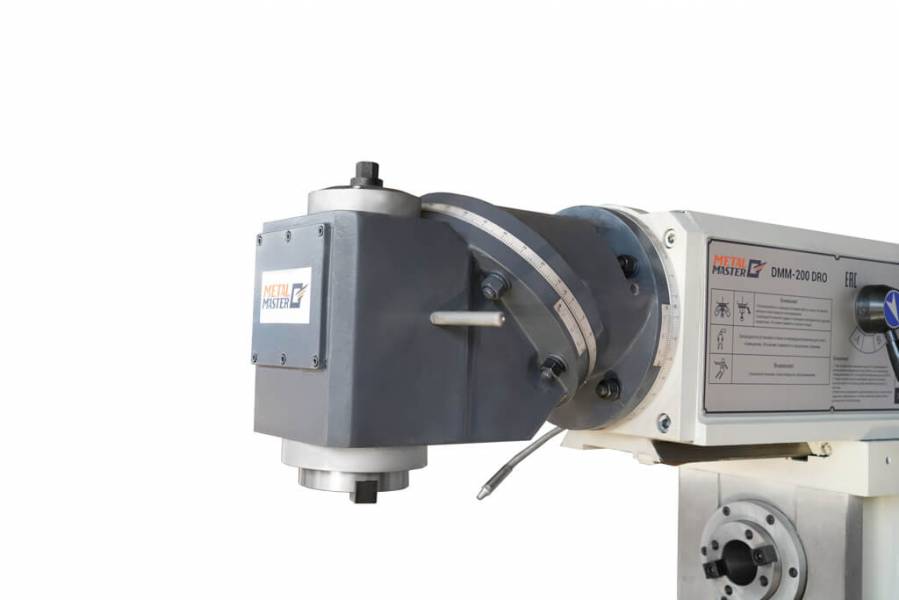

Шпиндельная голова может перемещаться в горизонтальной плоскости. Также она может быть повернута под углом ±360° вокруг горизонтальной и наклонной оси.

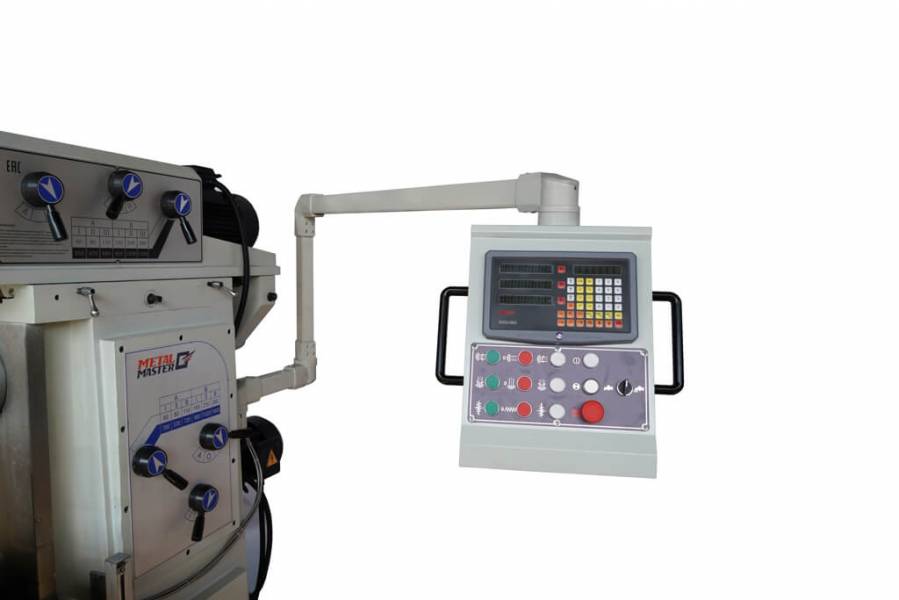

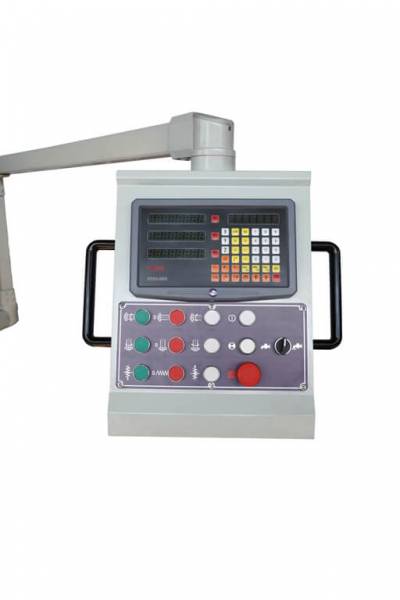

На поворотном кронштейне располагается пульт управления станком. На пульте расположены кнопки включения и выключения вращения шпинделей, подачи СОЖ, перемещения стола, аварийного отключения станка, а также 3-осевое УЦИ.

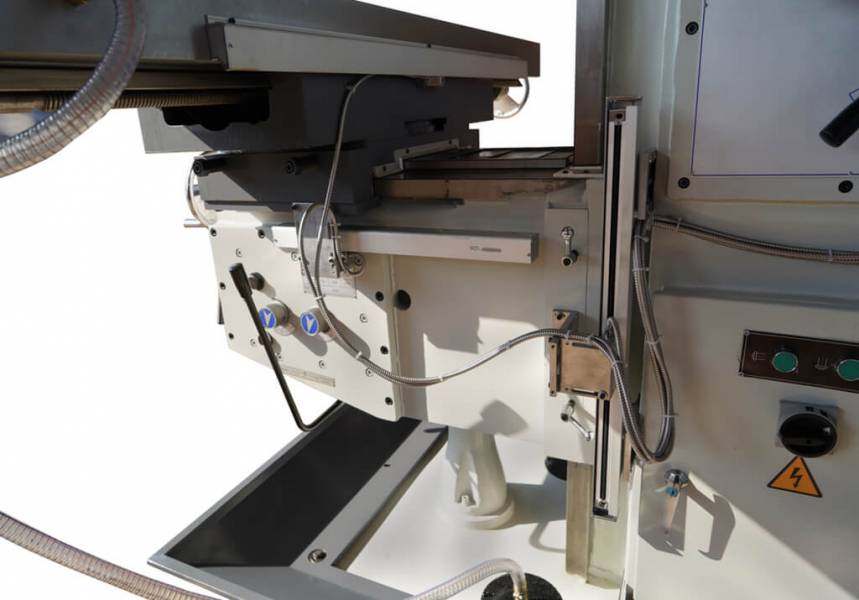

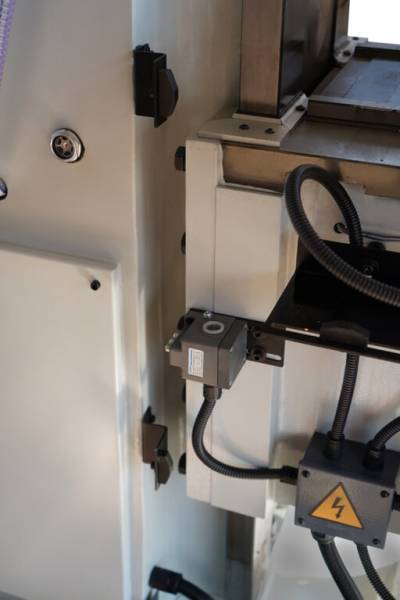

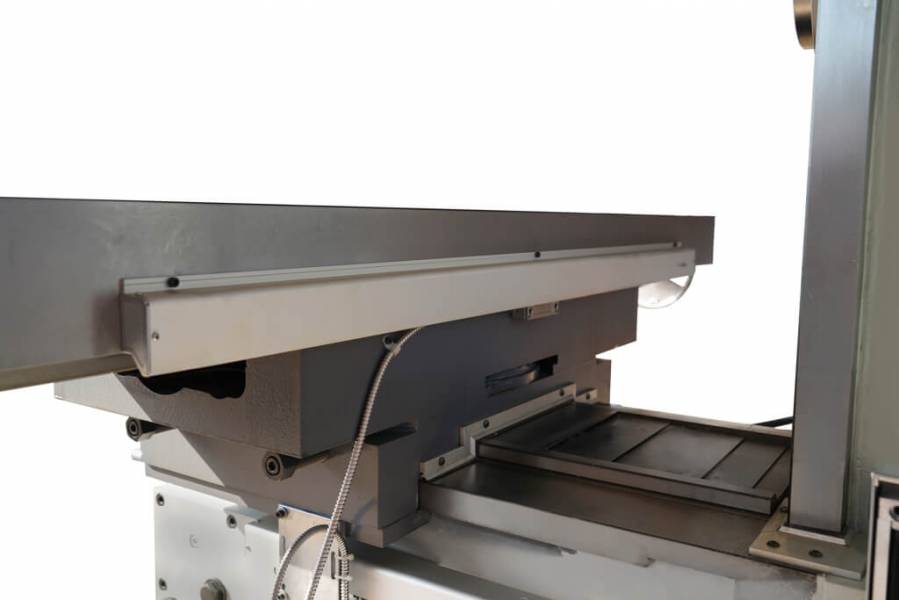

По всем трем осям установлены оптические линейки бренда SINO, что позволяет добиться высокой точности обработки детали.

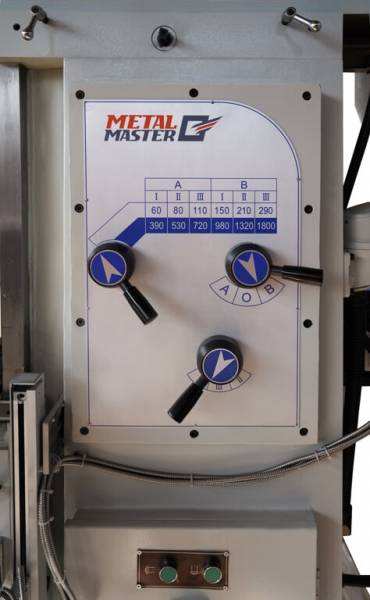

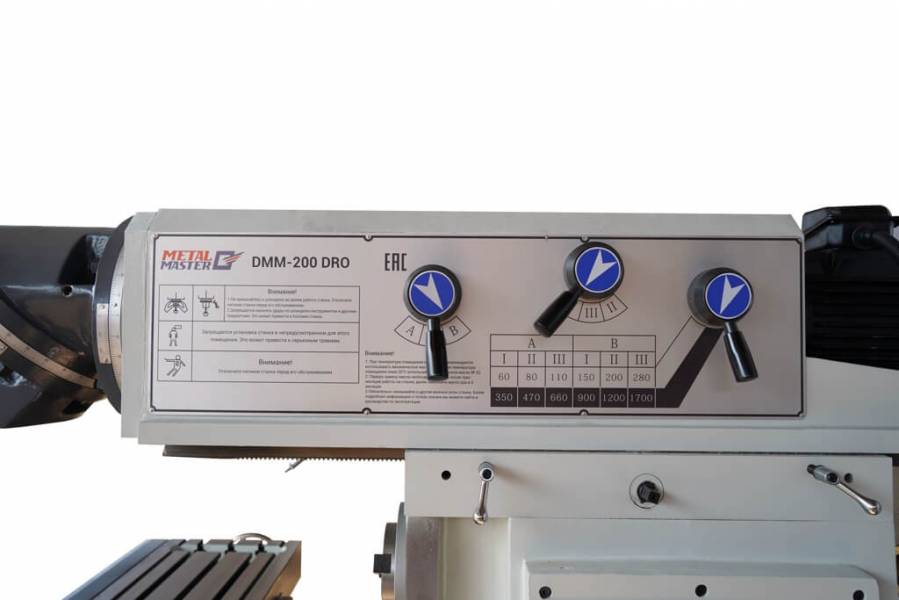

Удобные и интуитивно понятные блоки рычагов управления позволяют выставлять обороты вращения горизонтального и вертикального шпинделей.

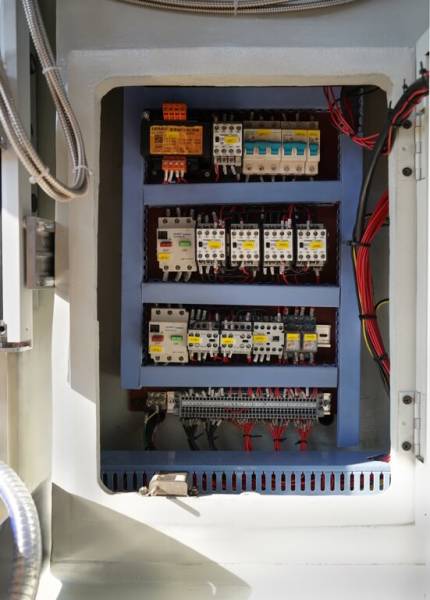

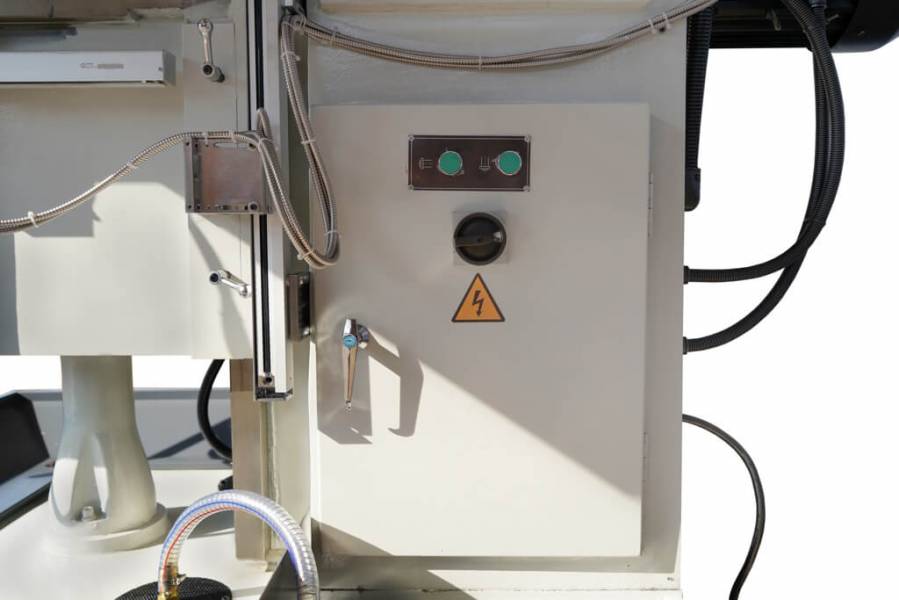

На колонне станка внизу распложен электрошкаф, укомплектованный автоматами и пускателями. На дверце электрошкафа с внешней стороны расположены кнопки включения и выключения вертикального и горизонтального шпинделей.
Модель оснащена блоком централизованной системы смазки с рычагом для ручной смазки всех подвижных элементов станка.

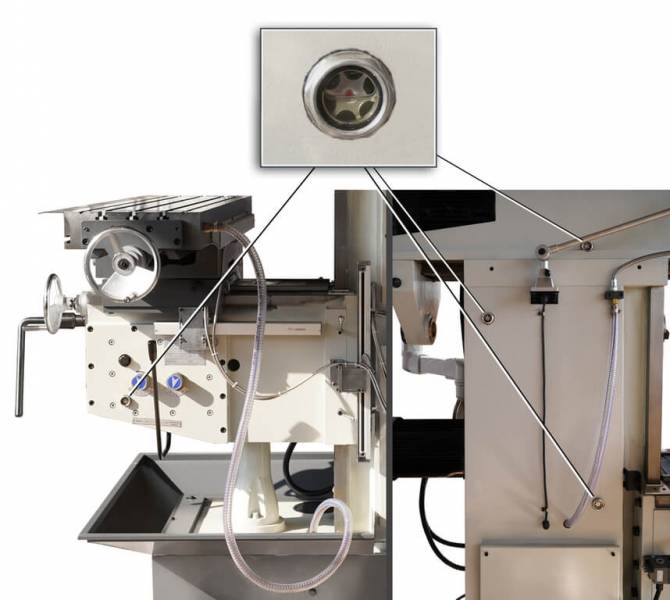

Широкоуниверсальный фрезерный станок MetalMaster DMM-200 DRO оснащен маслоуказательными окошками для оперативного контроля уровня масла.

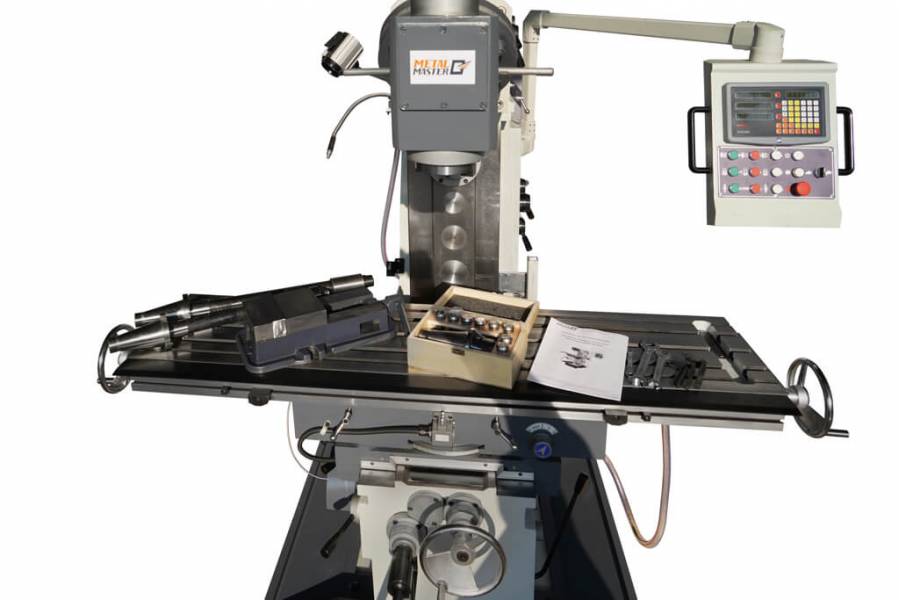

В ЗИП входят тиски прецизионные, два кронштейна для дисковых фрез, набор цанг с цанговым патроном, набор рожковых ключей, набор шестигранников, инструкция по эксплуатации на русском языке.
Стандартная комплектация:
- Станок в сборе;
- Тиски прецизионные;
- Набор цанг (8 шт.);
- Цанговый патрон;
- Два кронштейна для дисковых фрез;
- Оправка для горизонтального фрезерования;
- Набор рожковых ключей;
- Набор шестигранников;
- Инструкция по эксплуатации на русском языке.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Дарья Панкратова 20.11.2022 в 15:06Сколько осей поддерживает УЦИ?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Данная модель оснащена 3-осевым УЦИ. -
Максим Ершов 09.05.2022 в 15:19Какой размер у рабочего стола?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Размер рабочего стола составляет 1630x360 мм.
-
