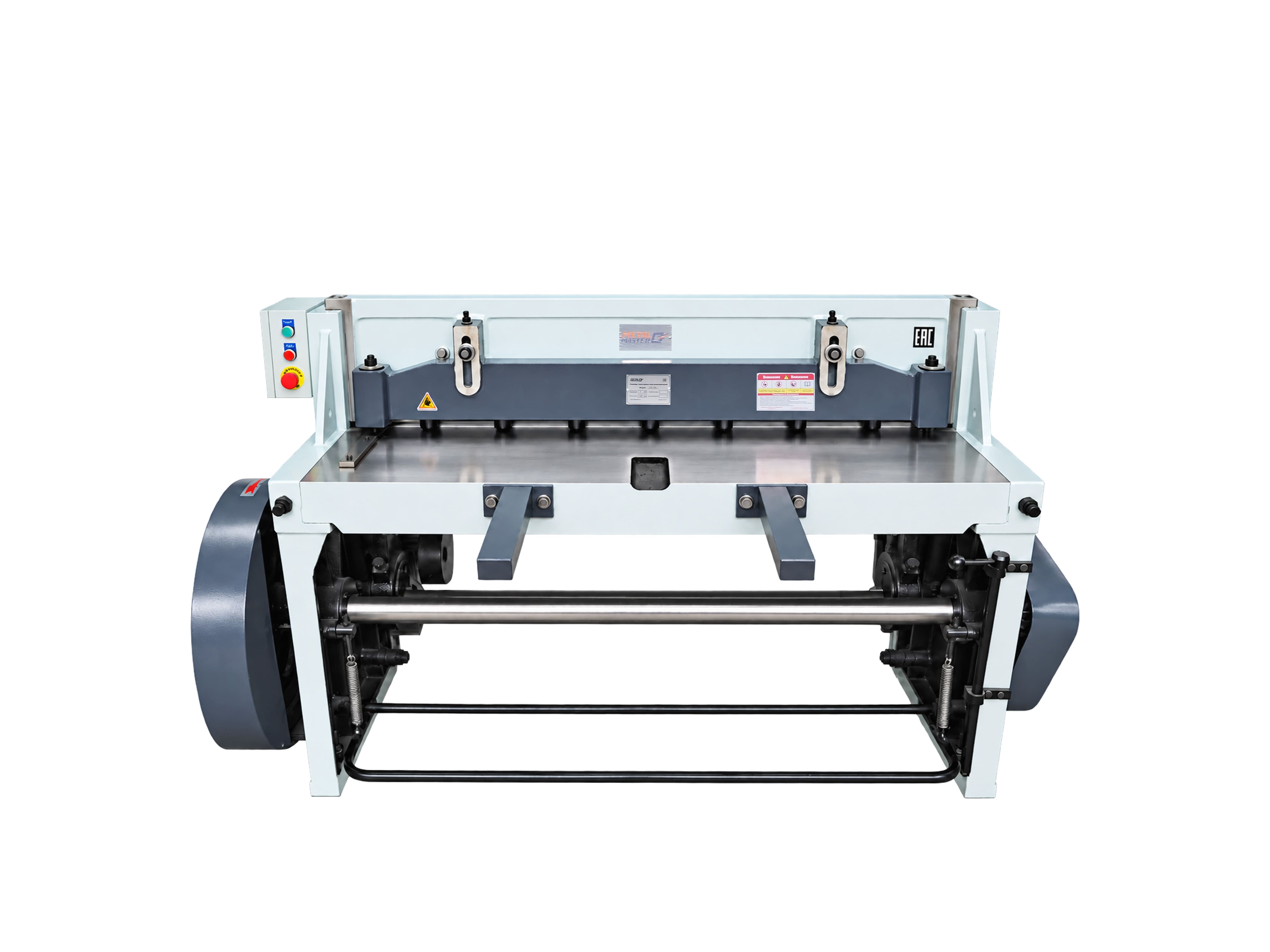

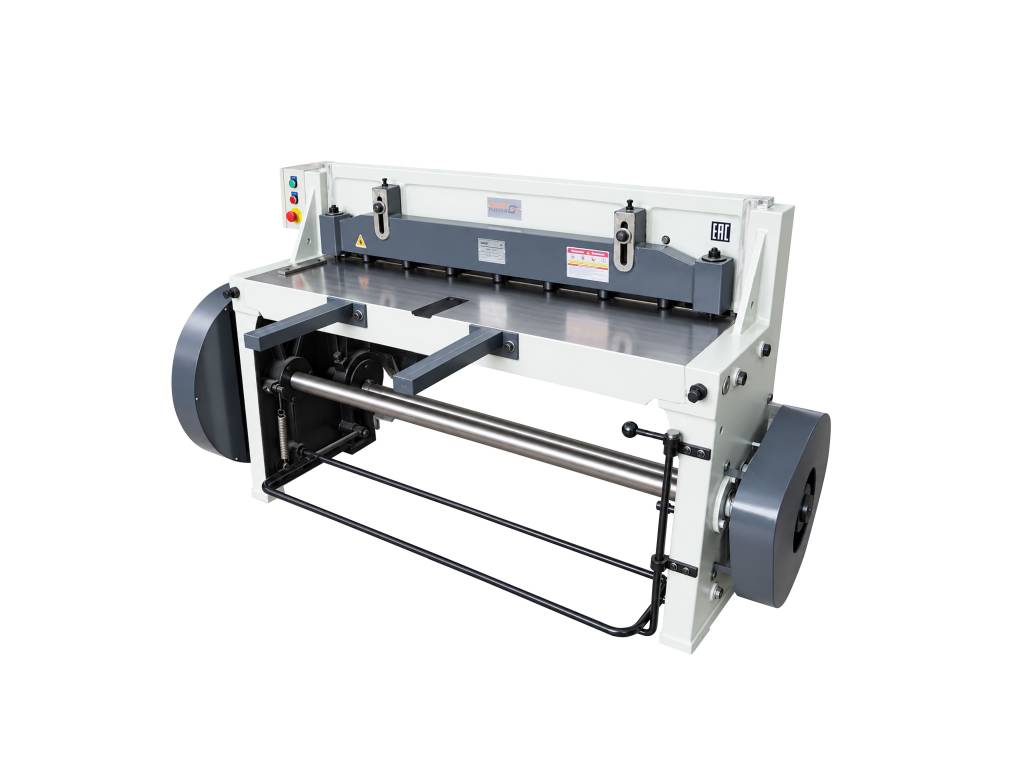

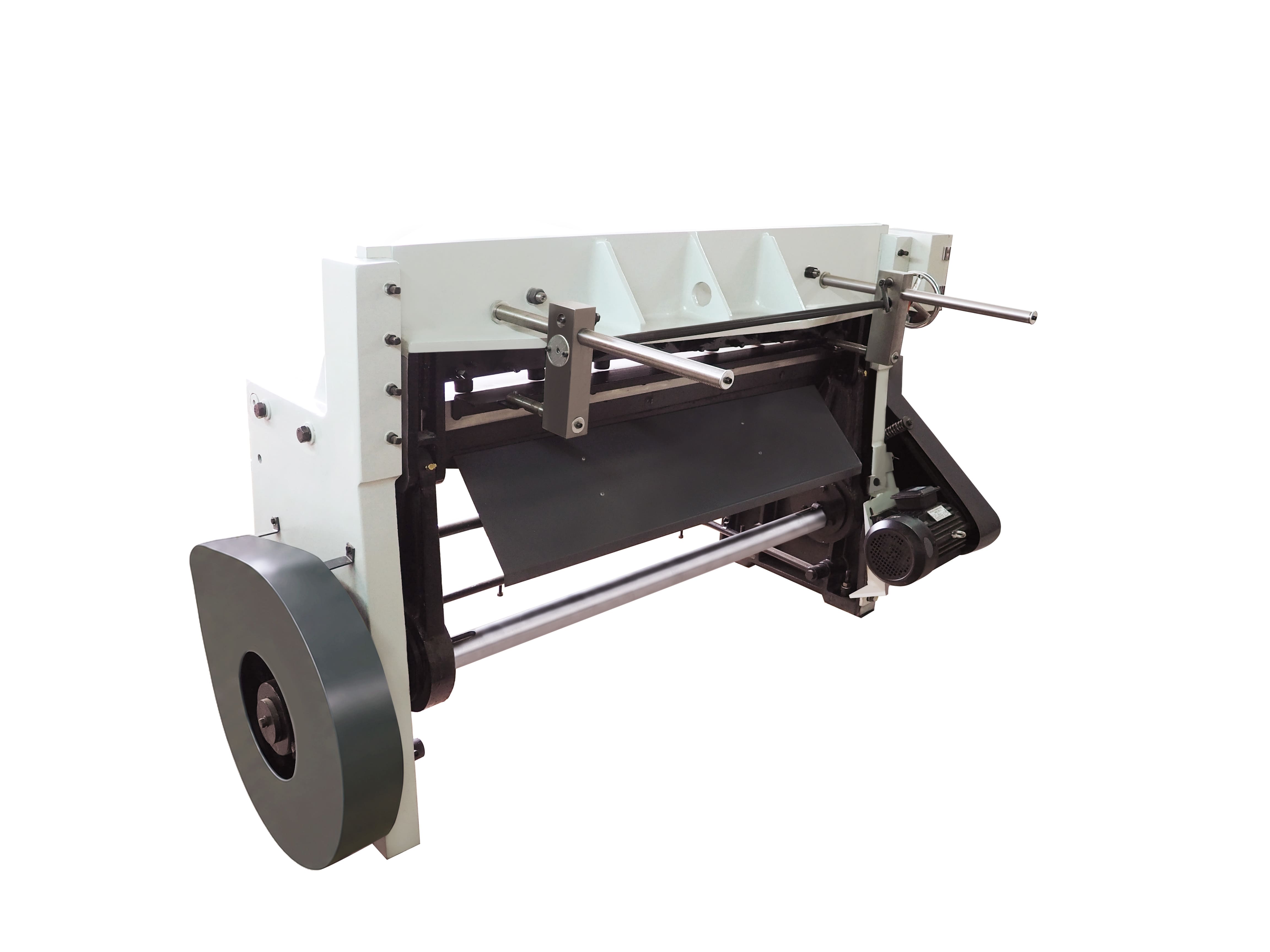

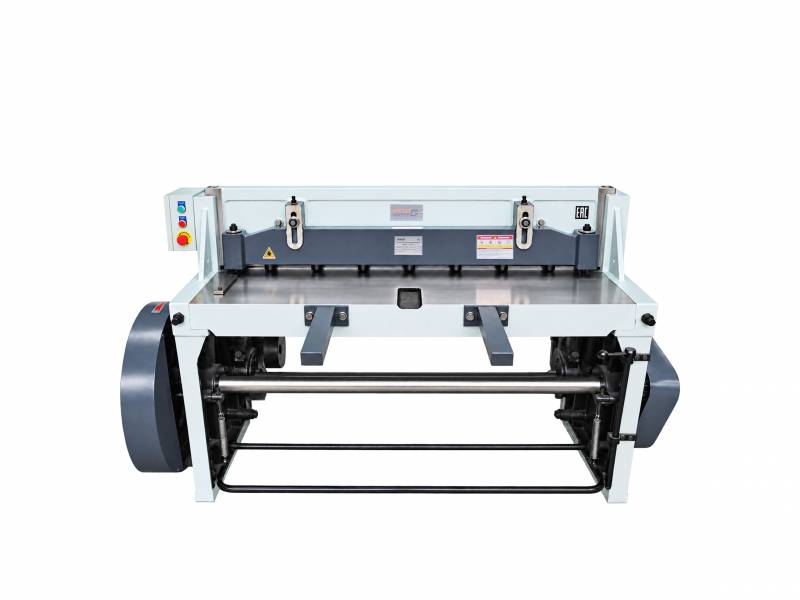

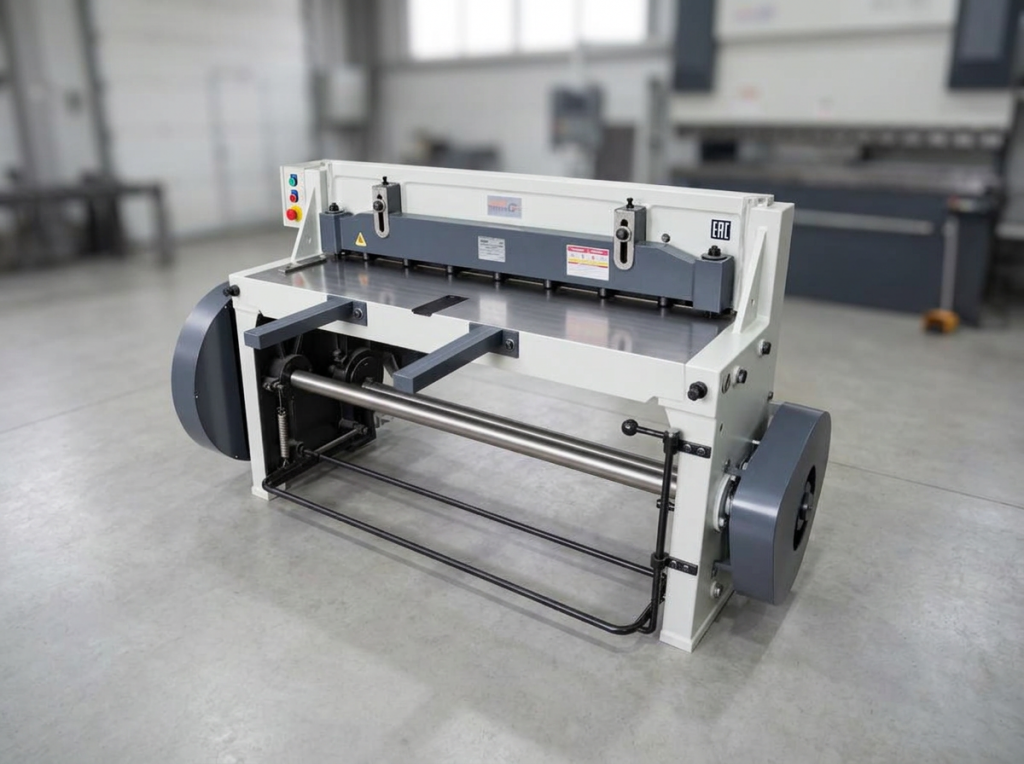

Электромеханическая гильотина Metal Master ETG 1330
| Модель | ETG 1330 |
|---|---|
| Рабочая длина, мм | 1300 |
| Максимальная толщина листа, сталь (σв <400 МПа), мм | 3 |
| Угол реза | 2° |
| Количество ходов в минуту | 55 |
| Ограничитель глубины подачи, мм | 350 |
| Мощность двигателя, кВт | 3 |
| Габариты станка, мм | 2100×1200×1220 |
| Размеры в упаковке, мм | 2200x1320x1450 |
| Масса нетто/брутто, кг | 1350/1500 |
Электромеханические гильотины MetalMaster предназначены для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Особенности:

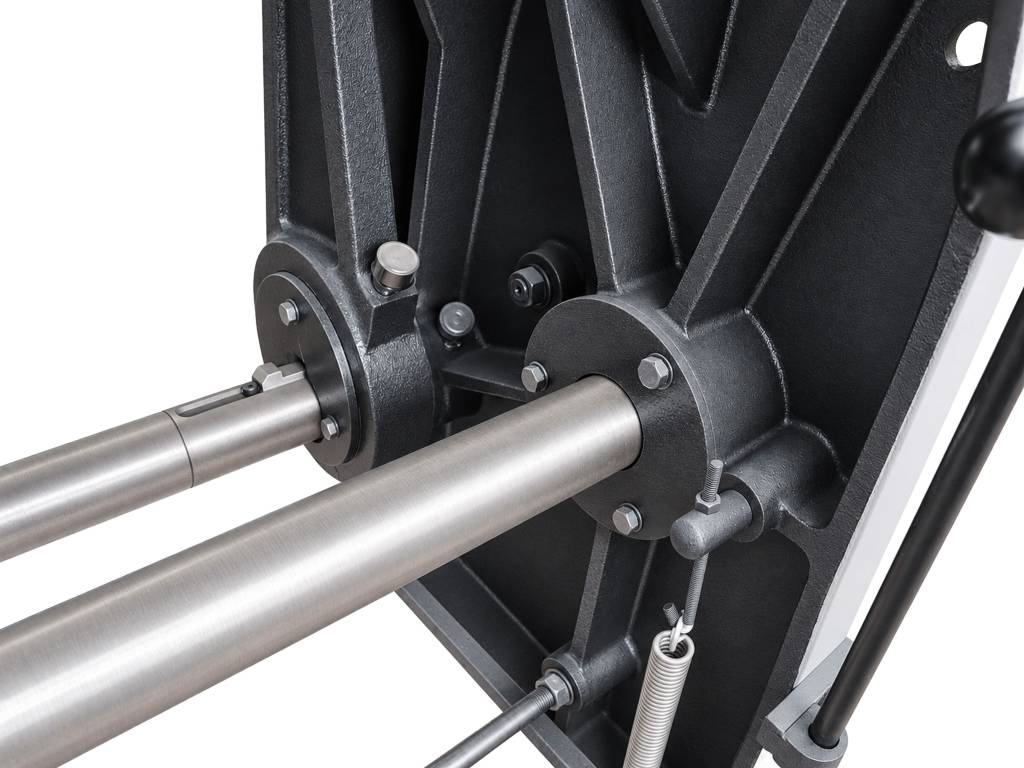

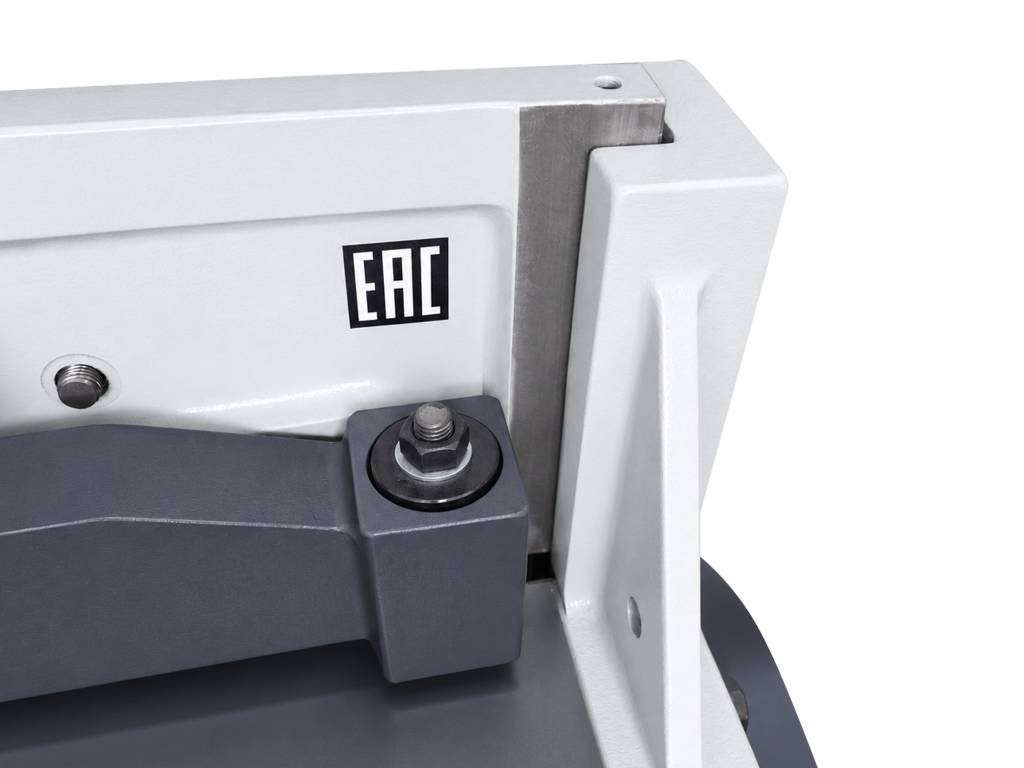

Корпус станка состоит из левой стенки, правой стенки и рабочего стола (стол с нижним ножом), соединенных с помощью гаек. Левая и правая стенки, а также рабочий стол, изготовлены из серого чугуна. Нижние части стенок стянуты болтами для придания корпусу большей жесткости. Станок приводится в движение мотором на 3 кВт.
Мотор приводит в движение два малых и один большой маховик, которые передают усилие на левую и правую часть верхнего лезвия. Передача усилия происходит через направляющую рамы, поворотную муфту, две больших и малых шестерни и запорную балку.

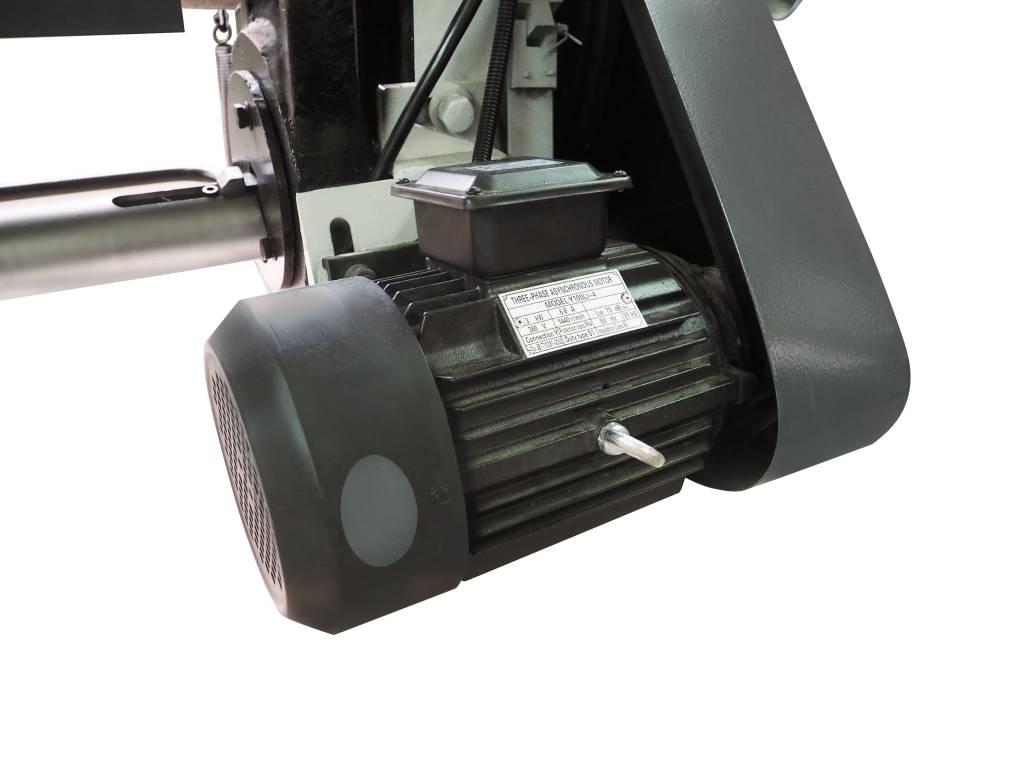

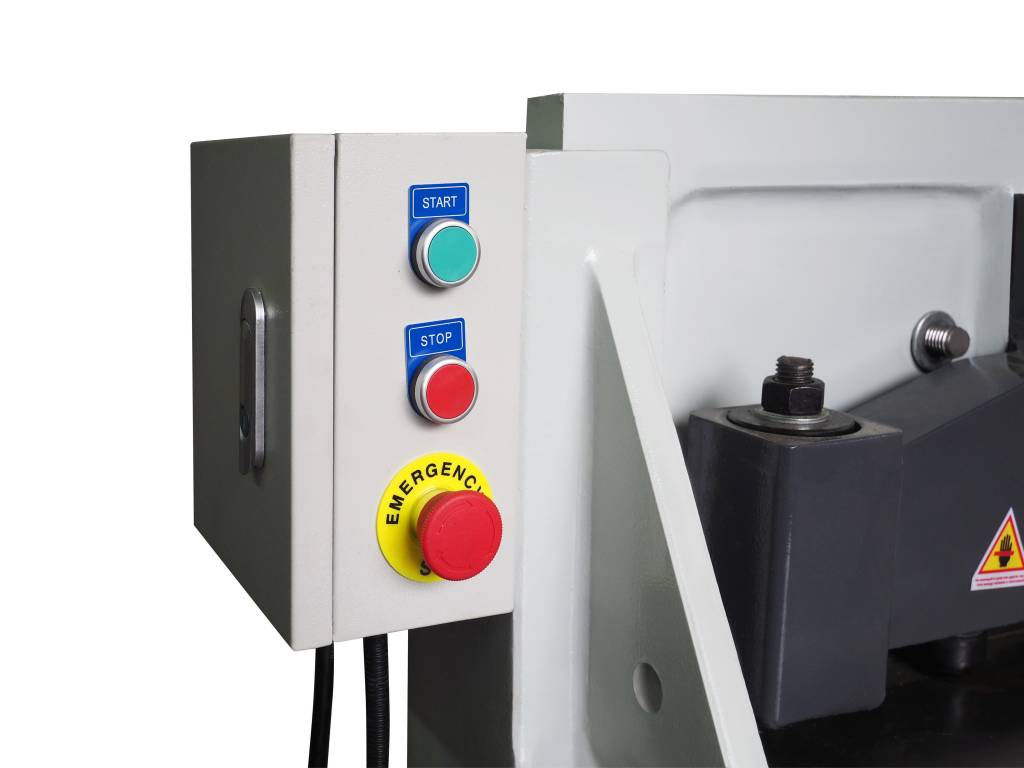

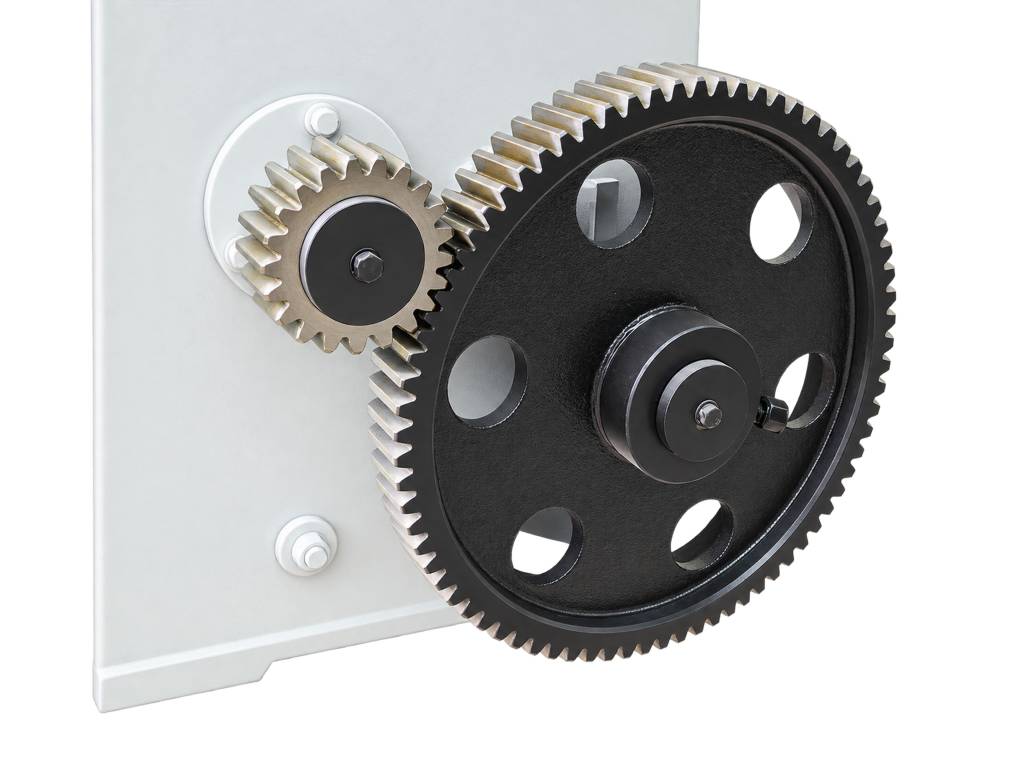

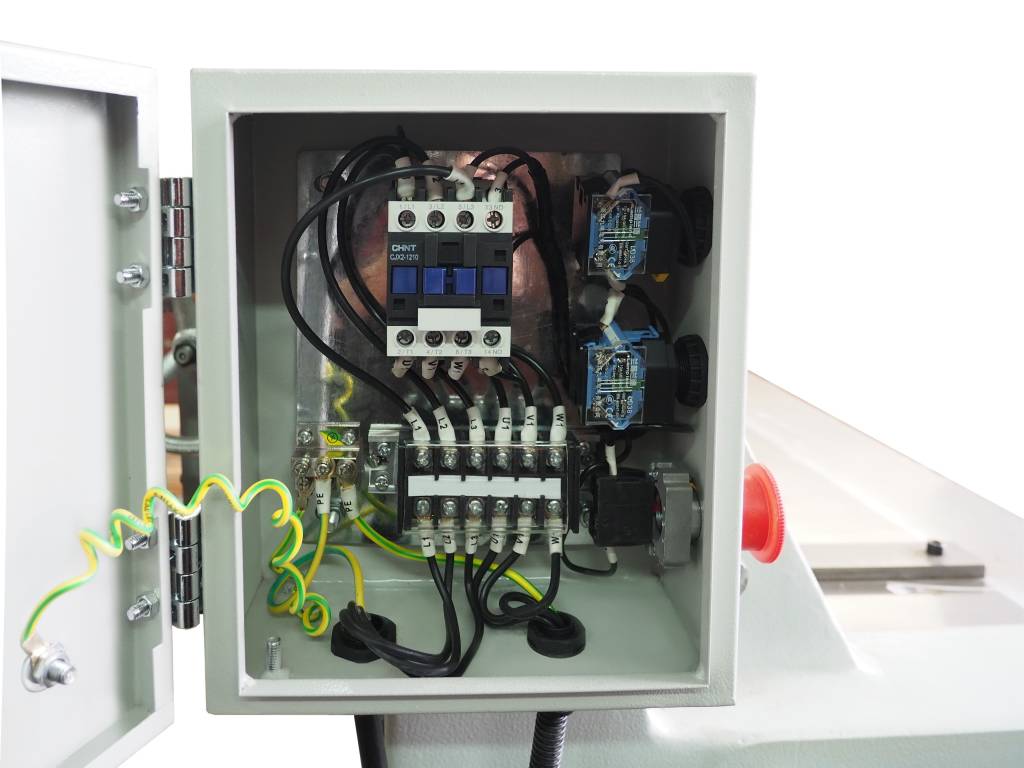

Подача электричества контролируется нажатием переключателя On / Off. Маховик приводится в движение ременной передачей. Через вал происходит вращение шестерни (Z=17), которая приводит в движение шестерню (Z=88). При нажатии педали происходит вращение шестерен. Через два эксцентрика движение преобразуется в возвратно-поступательное. Таким образом, происходит рабочий цикл прижим-резка-подъём ножа.
Механические ограничители подачи обеспечивают серийность изделий и высокий темп непрерывной работы.

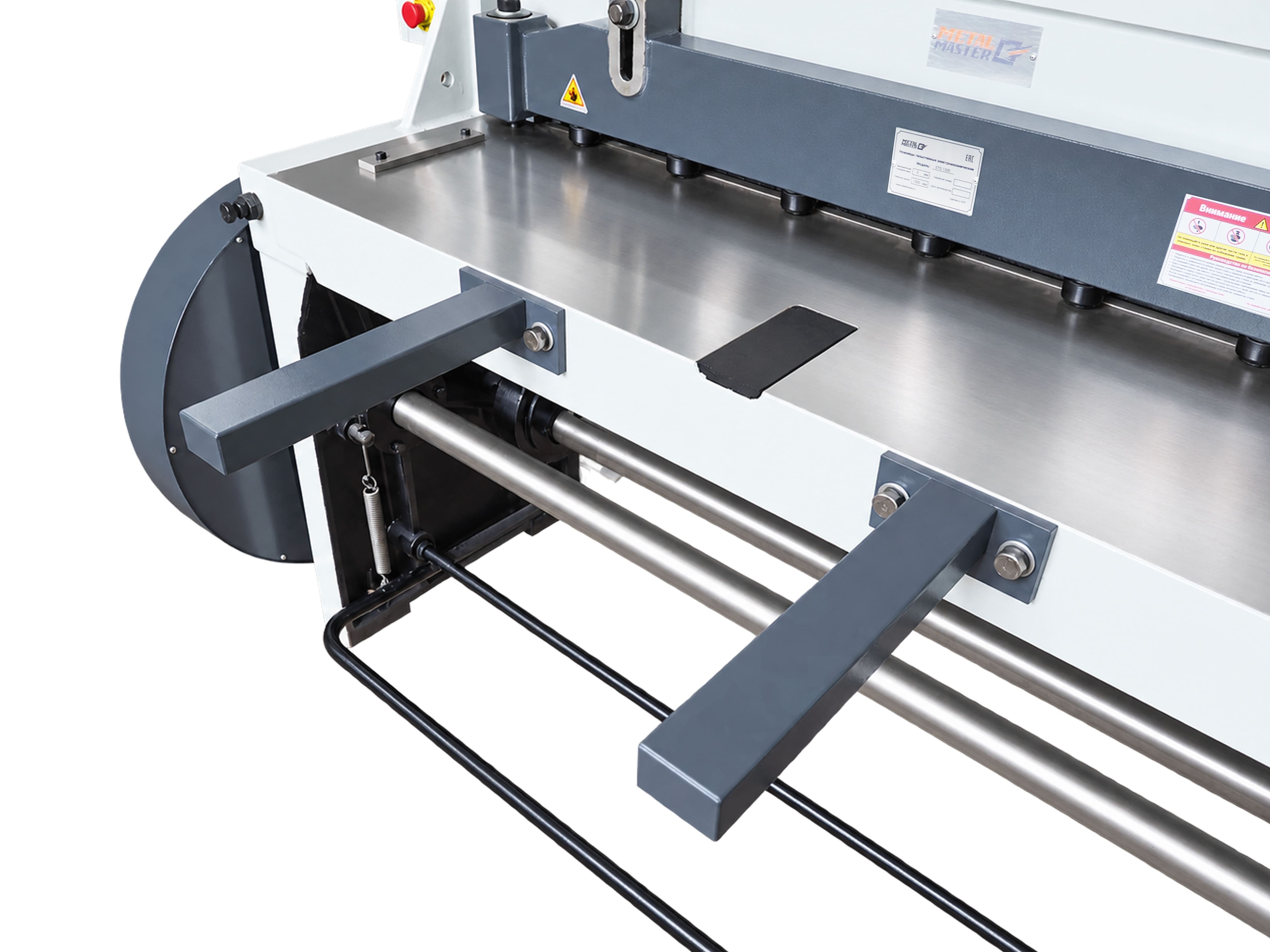

Передний стол для комфортной подачи листа.

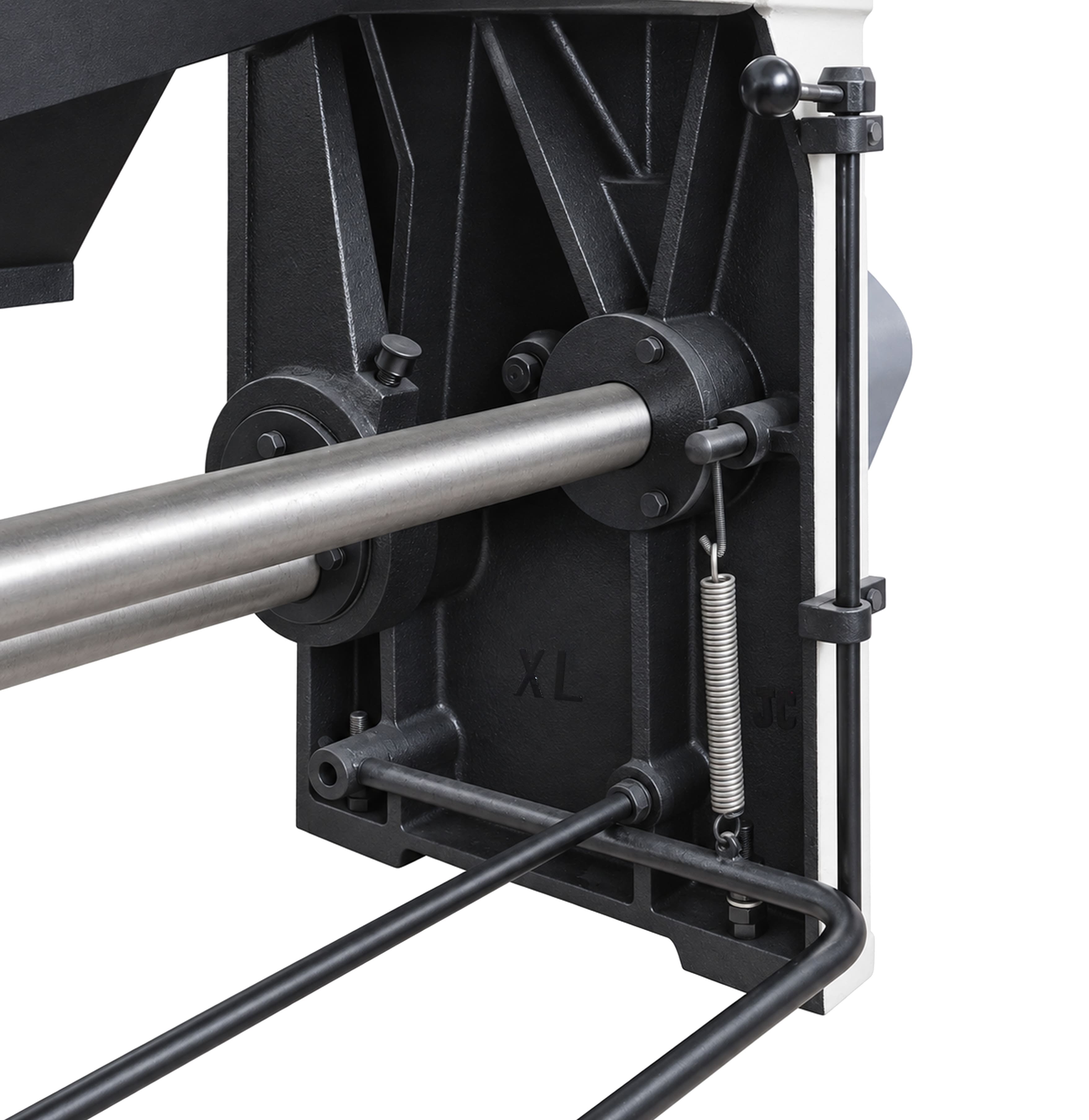

Ножной привод позволяет выполнять как единичный, так и серийные резы.

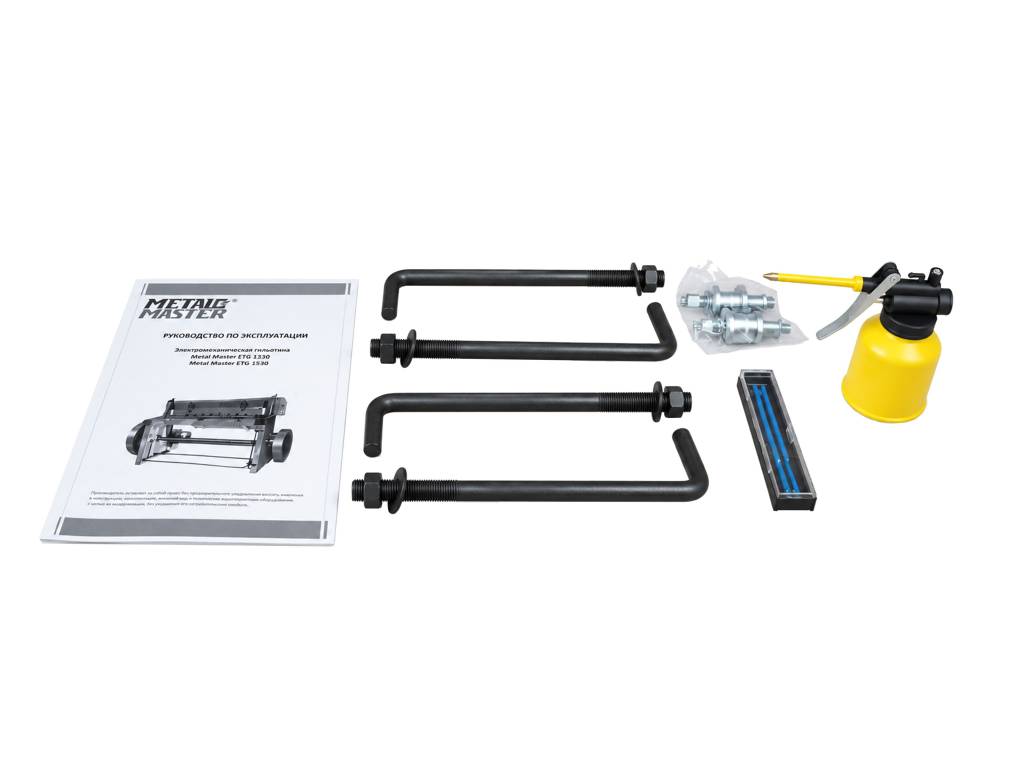

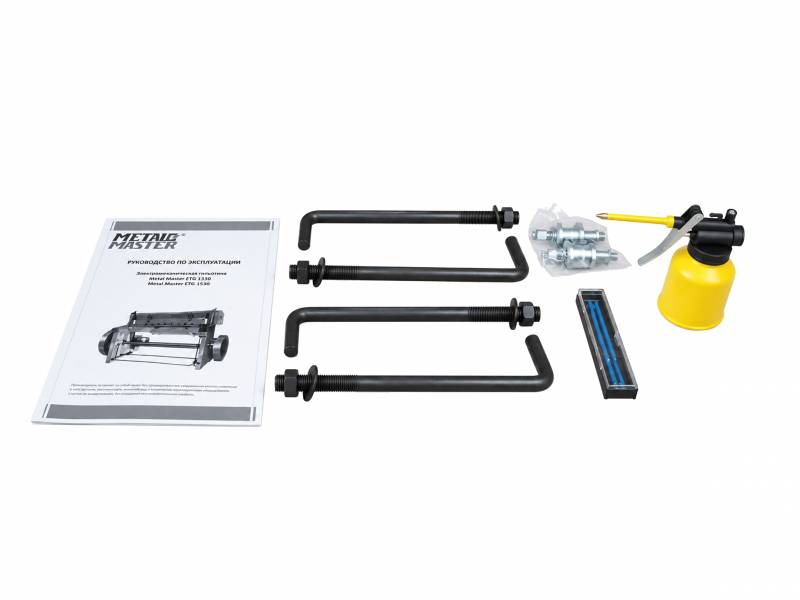

Стандартная комплектация:
Мы вышлем Вам инструкцию!
Арсений
Арсений
Сейчас используем плазменную резку для прямых резов. Есть смысл купить гильотину?
Александр Куликов
Технический директор
ООО «МеталМастер»
Если большая часть деталей имеет прямолинейный контур, гильотина позволит значительно ускорить раскрой и снизить затраты на последующую обработку.
Вячеслав
Вячеслав
Тут 55 ходов в минуту заявлено. Это получается, можно практически без пауз полосы одну за другой резать?
Александр Куликов
Технический директор
ООО «МеталМастер»
Максимальная производительность ETG 1330 составляет 55 ходов в минуту. Станок рассчитан на серийное и среднесерийное производство, а ножной привод позволяет выполнять как одиночные, так и серийные резы.
Алексей Кулаков
Алексей Кулаков
Какое есть ограничение у подачи листа?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Ограничитель глубины подачи - 350 мм.
Татьяна Королева
Татьяна Королева
Какой твердости ножи стоят?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Твердость ножей составляет HRC60.
