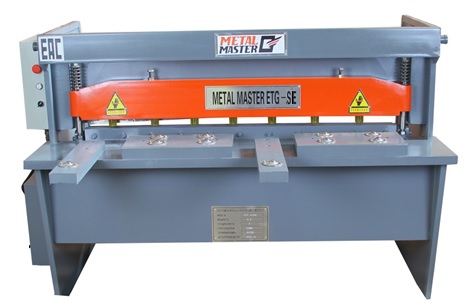

Гильотина электромеханическая MetalMaster ETG 2530SE
| Модель | ETG 2530SE | |||
|---|---|---|---|---|
| Максимальная рабочая длина, мм | 2500 | |||
| Максимальная толщина листа, мм | 3 | |||
| Угол резания, градусы | 2°14′ | |||
| Скорость резания, рез/мин | 28 | |||
| Задний упор, мм | 650 | |||
| Высота стола, мм | 800 | |||
| Мощность, кВт | 5,5 | |||
| Габариты станка без упаковки, мм | 3100×1050×1210 | |||
| Габариты станка в упаковке, мм | 3150×1100×1300 | |||
| Масса нетто/брутто, кг | 1400 / 1600 | |||

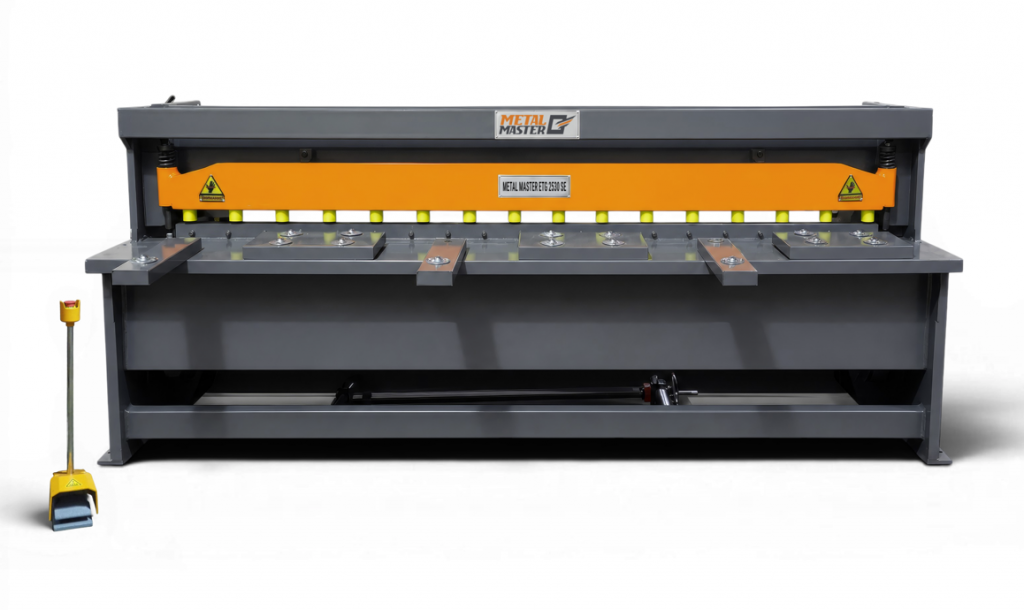

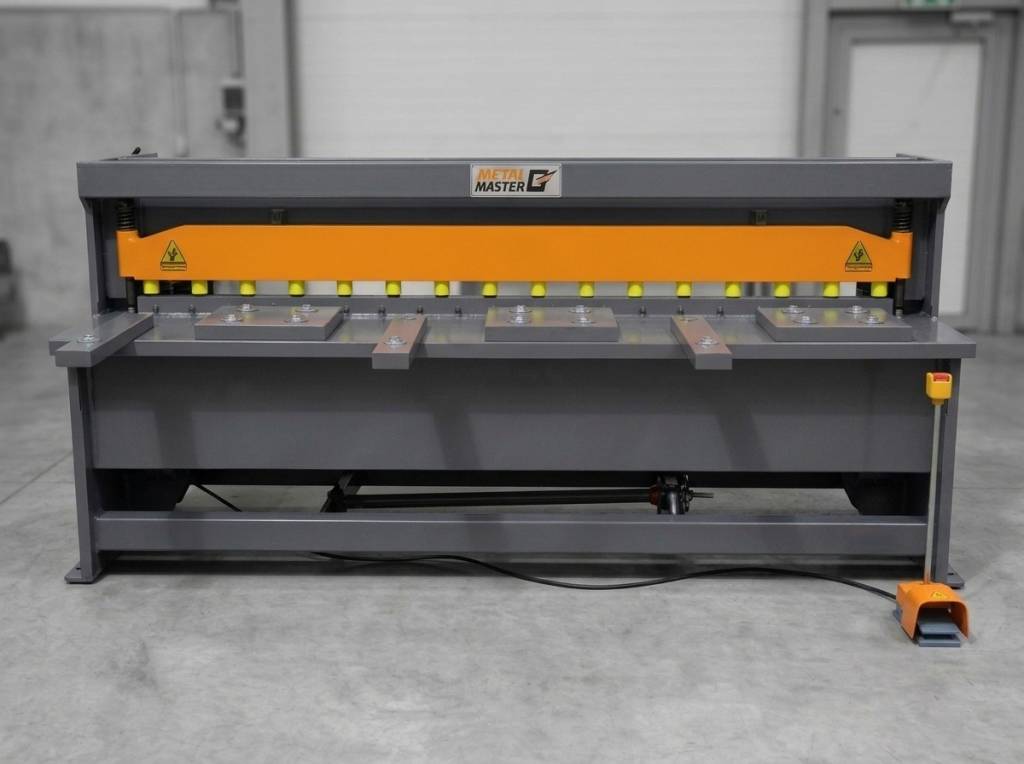

Электромеханическая гильотина Metal Master ETG 2530SE – это профессиональное оборудование для резки металлических листов. Станок широко используется в автомобилестроении, судостроении, производстве строительных материалов, машинного оборудования, а также для резки конструкционного листового материала и в других случаях. Прочность отрезного материала на разрыв должна быть менее 470 МПа. В случае резки листов с высокой прочностью на разрыв толщина режущей пластины должна быть уменьшена соответственно. Благодаря компактной сварной конструкции из стального листа станок обладает улучшенной общей прочностью на разрыв.
Станок имеет сварной корпус из стального листа. Он оснащен нижним приводом, шпиндель расположен под рабочим столом. Это обеспечивает компактную конструкцию и плавную работу станка.
Рабочая часть станка – это сварная конструкция из цельного стального листа, с хорошей прочностью и устойчивостью, а также устойчивостью к вибрации. Прямоугольная режущая часть, которая может использовать ножницы с четырьмя режущими кромками, продлевает срок эксплуатации станка. Стопорный механизм регулирует ширину отрезного листа в заданных пределах. Производительность труда значительно повышается, если резать большое количество листов одинаковой ширины.

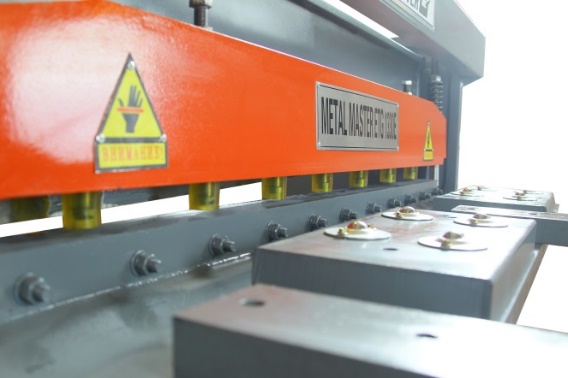

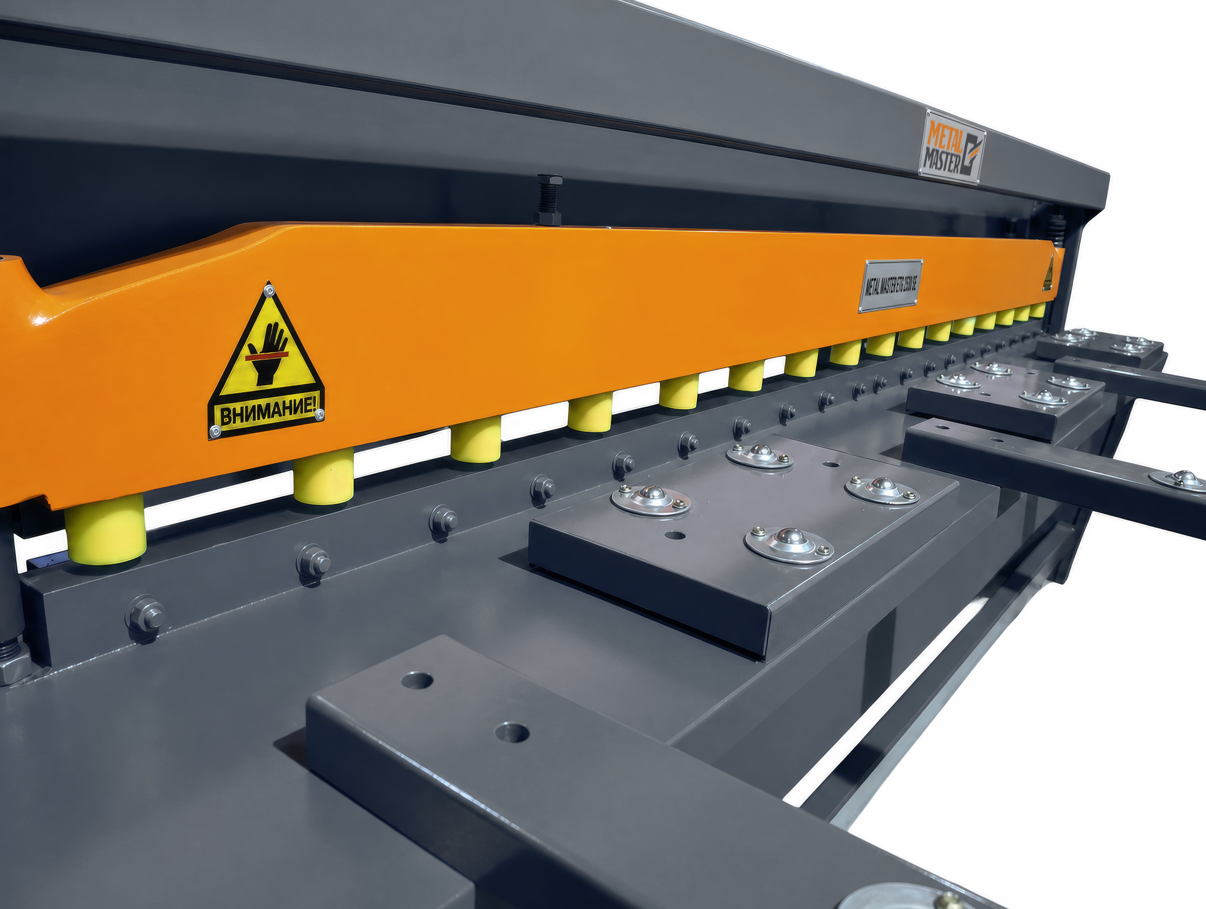

Роликовый стол с боковыми кронштейнами передней поддержки листа служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе машины.

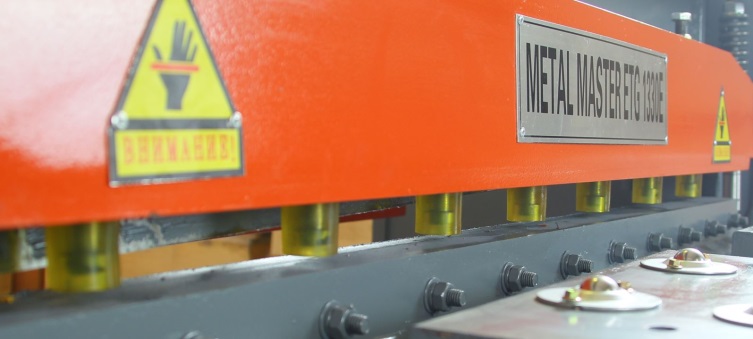

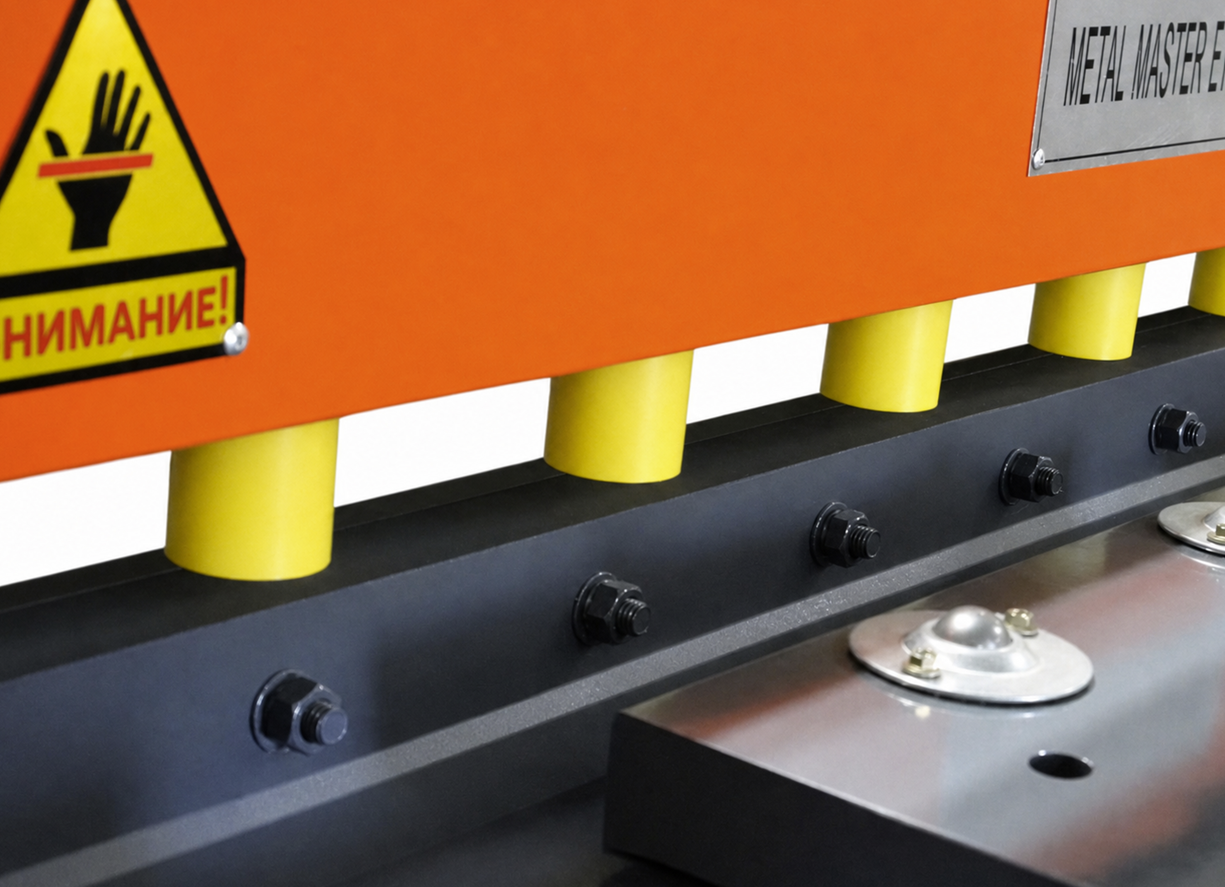

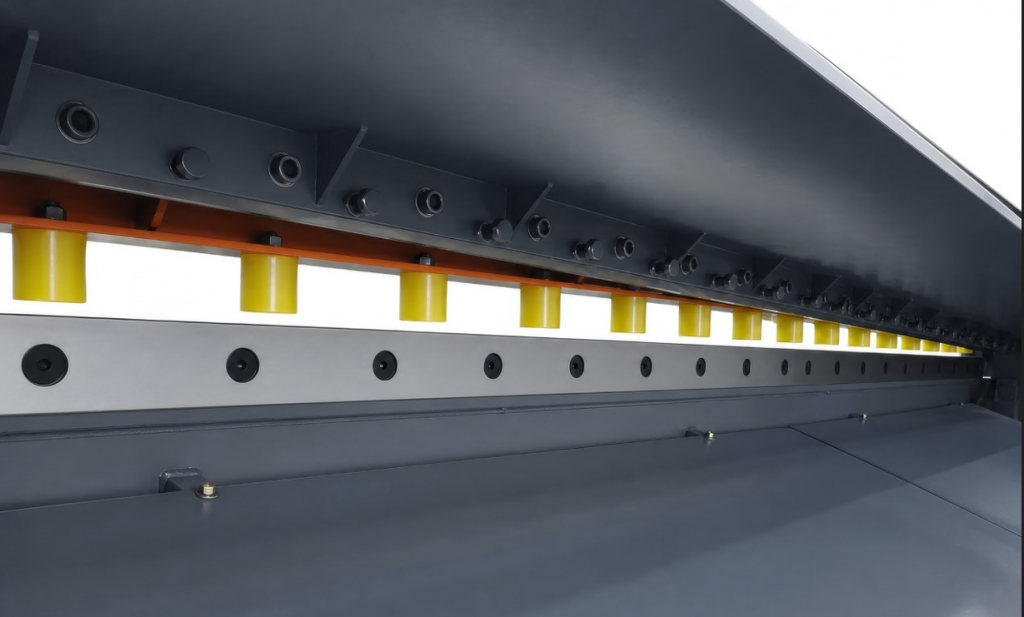

Для удержания материала во время реза гильотины Metal Master ETG SE имеют автоматический прижим для фиксации заготовки, который снижает эффект вытягивания материала из-под ножа и рез получается ровнее.

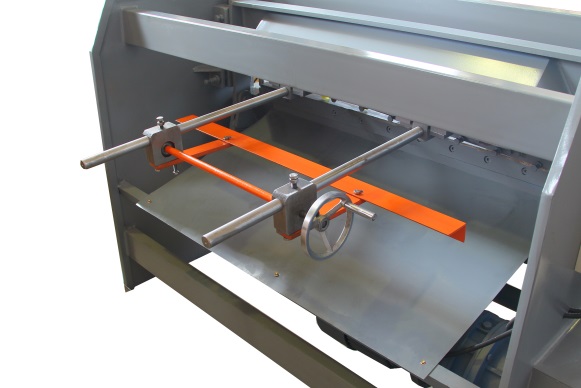

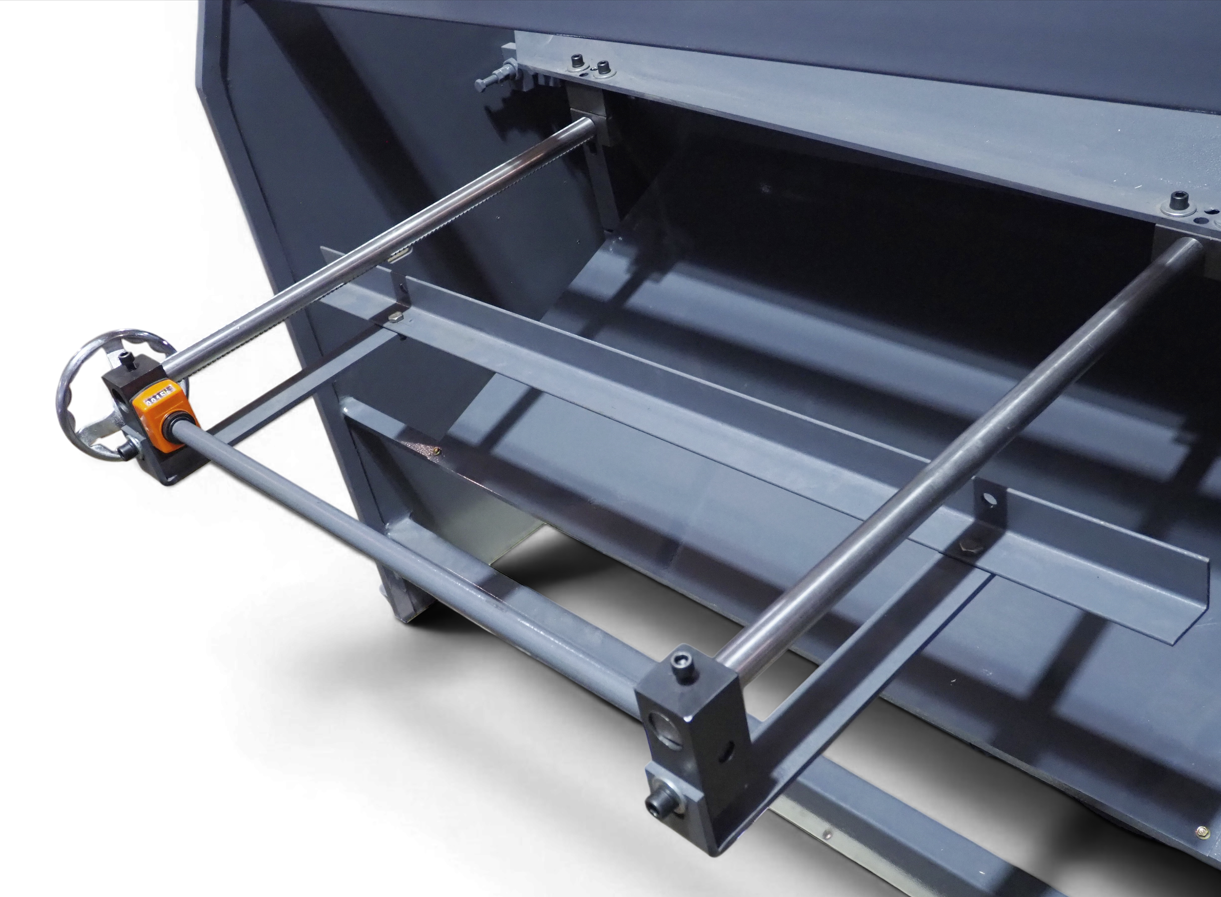

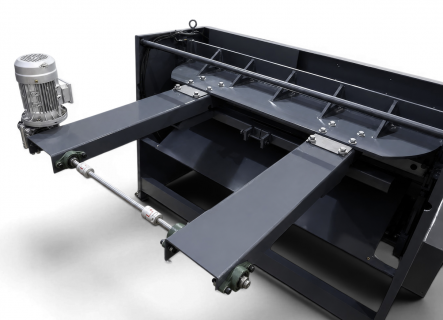

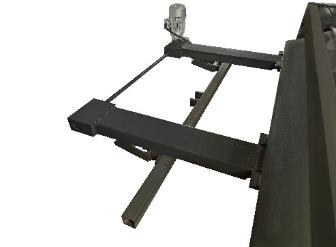

Ручной ограничитель глубины подачи листа имеет ход 650 мм. Перемещение позволяет точно задавать размер необходимой заготовки.

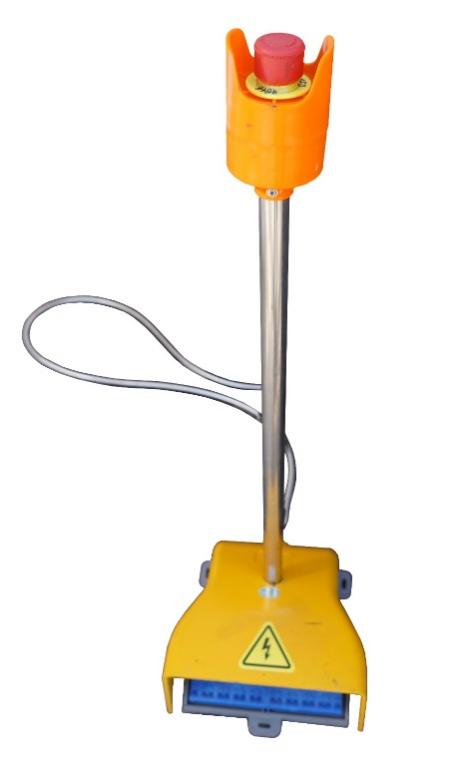

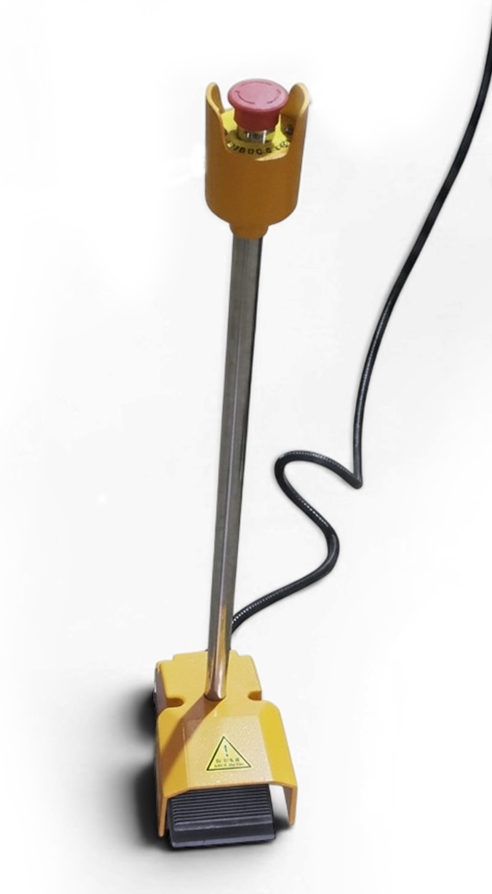

С помощью эргономичной переносной педали осуществляется запуск процесса резки. В верхней части педали расположена кнопка аварийной остановки.

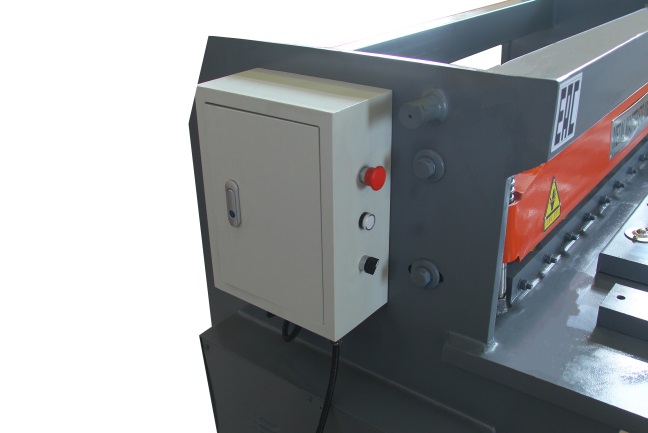

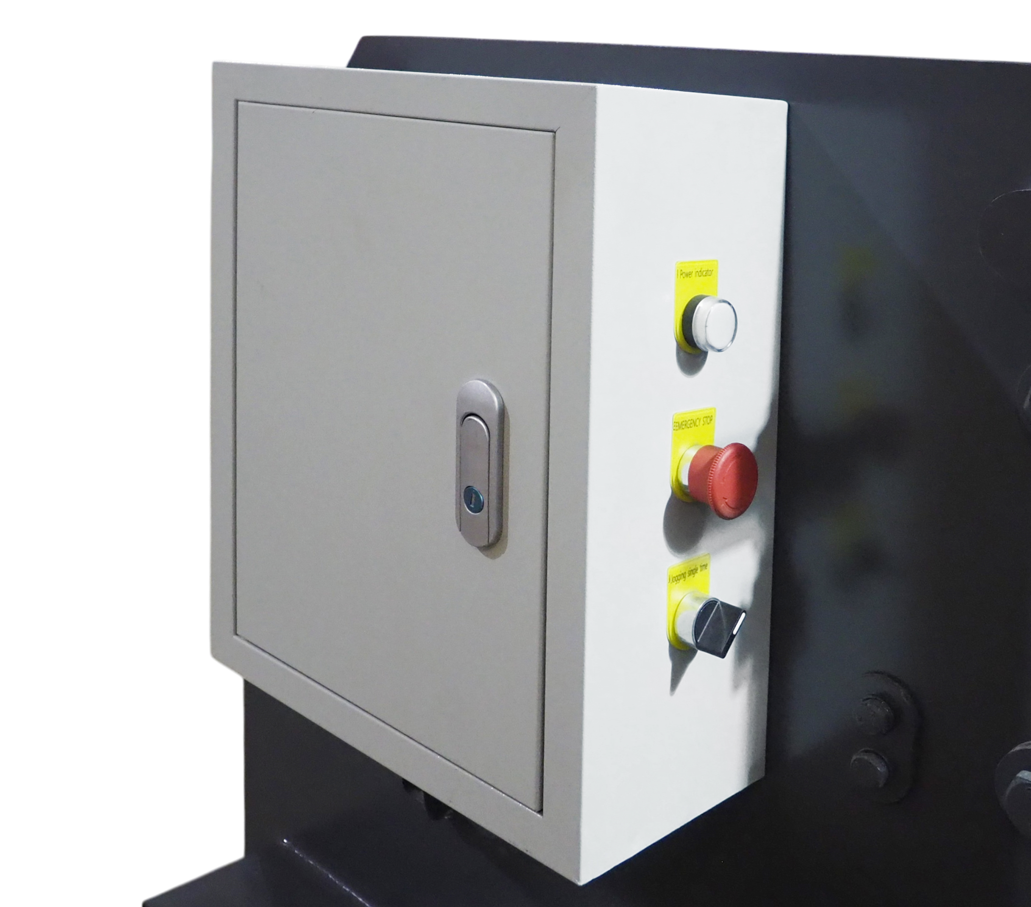

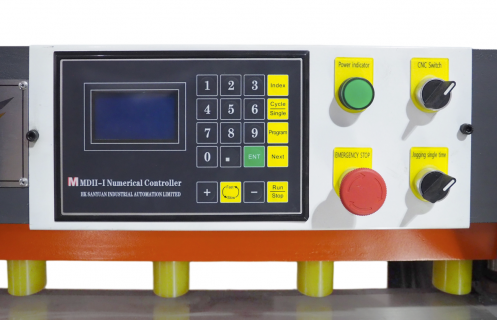

Электрошкаф имеет кнопку аварийного выключения, индикатор питания и переключатель на два режима резки при нажатии на ножную педаль – разовая и автоматическая.

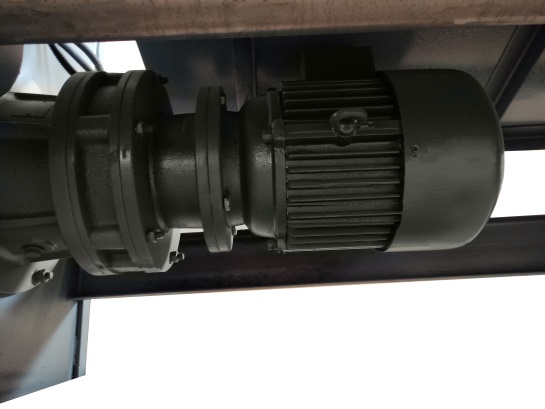

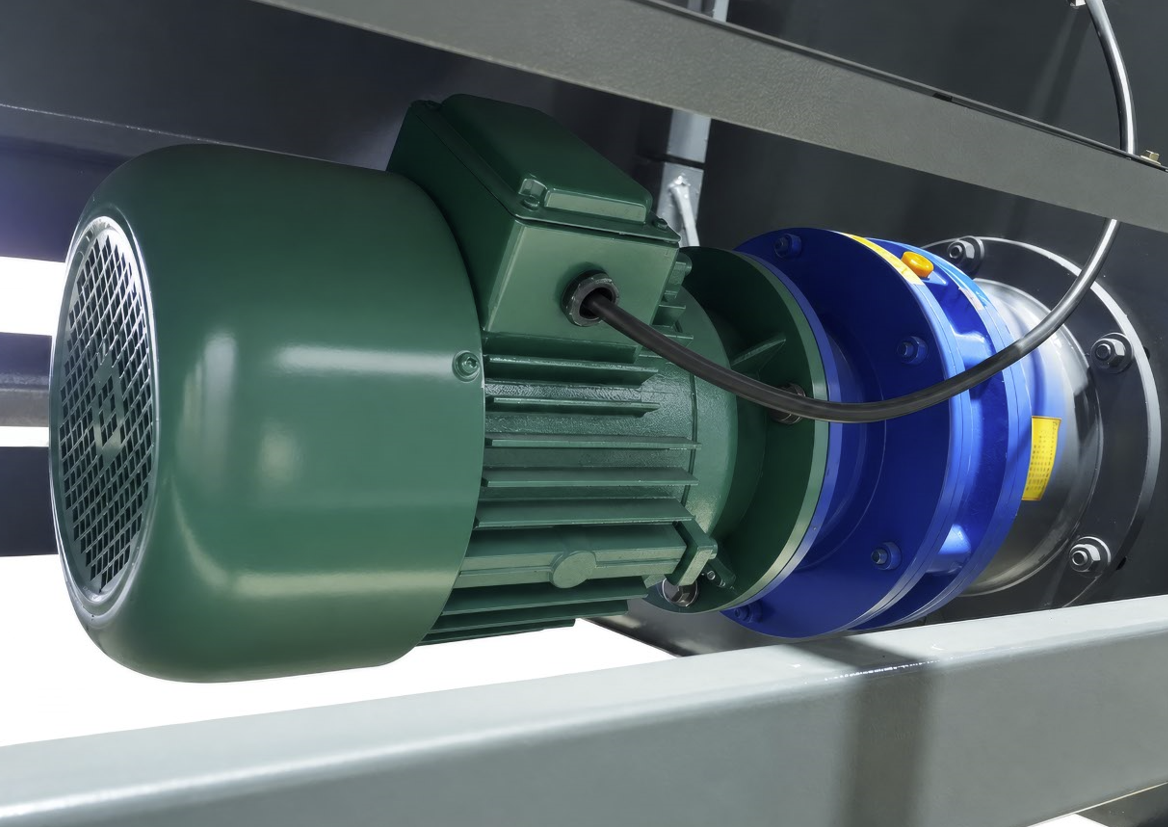

Станок оснащен двигателем мощностью 5,5 кВт.

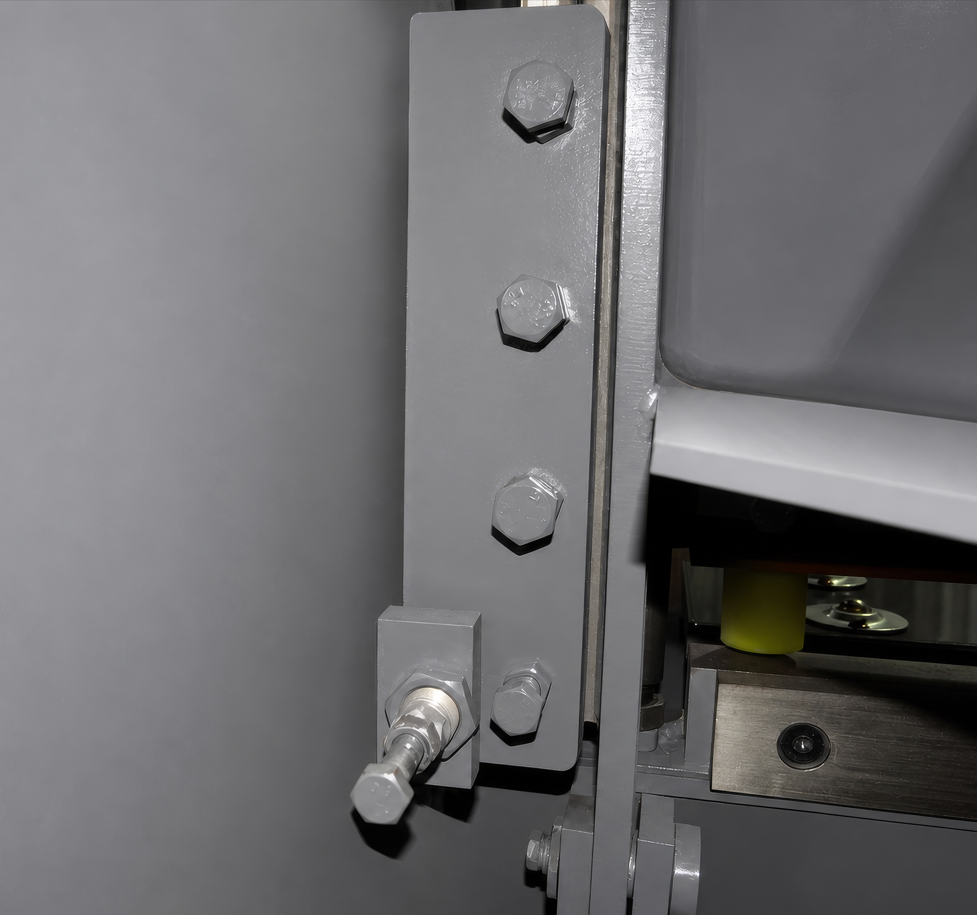

Регулировка основного зазора ножа – важное условие качества резки и срока эксплуатации ножа. Станок оснащен системой остановки в заданной точке, которая обеспечивает удобную и быструю регулировку зазора.
Ряд дополнительных винтов для точной регулировки на задней стороне держателя режущего инструмента используется как помощь в регулировке основного зазора.
Стандартная комплектация:
Мы вышлем Вам инструкцию!
Глеб
Глеб
На 2530SE зазор ножа сложно выставлять? Или оператор сам может это сделать без сервисника?
Александр Куликов
Технический директор
ООО «МеталМастер»
Регулировка зазора предусмотрена непосредственно конструкцией станка. Есть система остановки в заданной точке, которая упрощает и ускоряет регулировку, а дополнительные винты на задней стороне держателя инструмента позволяют выполнить более точную настройку.
Илья
Илья
Производим металлические шкафы и корпуса. Подойдет эта модель?
Александр Куликов
Технический директор
ООО «МеталМастер»
Да. ETG 2530SE обеспечивает точный раскрой листового металла, который подходит для дальнейшей гибки и сборки корпусных изделий.
