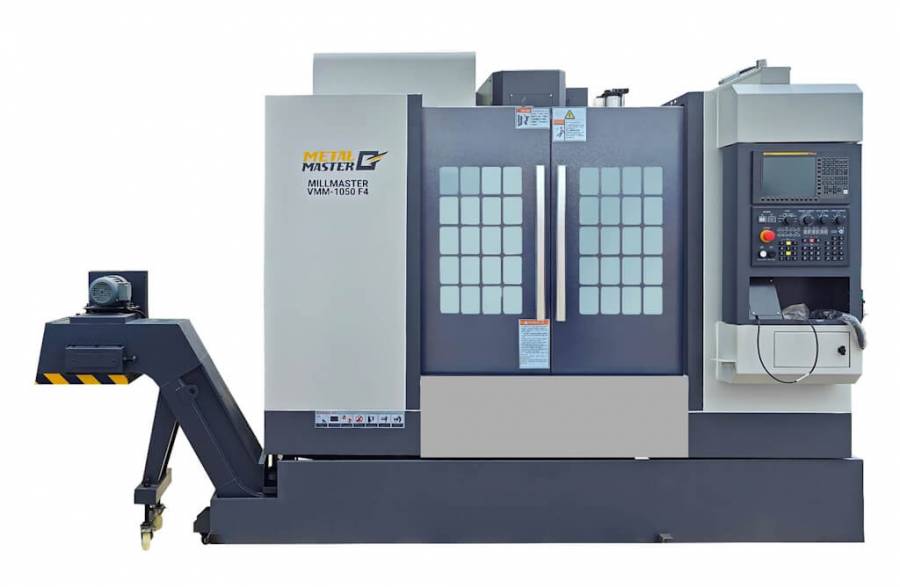

Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4

MILLMASTER VMM-1050 F4 – фрезерный станок предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей. Особенности:

3 899 973 ₽

В пути
Доставка по РФ
Связаться с нами:

Связаться с нами

Технические характеристики

МодельMILLMASTER VMM-1050 F4
Размер рабочего стола, мм1000×500
Т-образный паз, мм5×18
Количество осей4
Макс. нагрузка на стол, кг600
Перемещение по оси Х, мм800
Перемещение по оси Y, мм505
Перемещение по оси Z, мм505
Конус шпинделяВТ40
Частота вращения шпинделя, об/мин8000
Расстояние от оси шпинделя до колонны, мм530
Расстояние от шпинделя до стола, мм140‒640
Точность позиционирования, мм±0,005
Повторяемость, мм0,003
Количество инструмента24
Макс. диаметр инструмента, мм130×300
Макс. вес инструмента, кг6
Подача по оси Х/Y/Z, м/мин10/10/10
Быстрая подача по оси X/Y/Z, м/мин24/24/15
Мощность двигателя, кВт7,5/11
Мощность двигателя подачи по оси Z, кВт3
Мощность системы СОЖ, кВт0,45
Система ЧПУFanuc Oi-F (4 оси)
Габаритные размеры станка (Д×Ш×В), мм2610×2120×2460
Габаритные размеры упаковки (Д×Ш×В), мм2800×2280×2550
Масса станка (нетто/брутто), кг4700/4900

Видеообзор

Обзор Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4

Обзор Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4

Описание

MILLMASTER VMM-1050 F4 – фрезерный станок предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Особенности:

  • Массивная литая станина из серого чугуна;
  • Защита кабинетного типа от брызг и стружки;
  • Система ЧПУ Fanuc Oi-F (4 оси);
  • Простота в программировании;
  • Серводвигатели бренда Fanuc;
  • Главный частотный двигатель Fanuc;
  • Поворотный стол с патроном 255 мм (4 ось) с задней бабкой;
  • ШВП + линейные направляющие по осям бренда HIWIN / PMI (Тайвань);
  • Автоматическая централизованная система смазки;
  • Высокоскоростной шпиндель бренда OKADA / AIMACH (Тайвань);
  • Револьверный магазин на 24 инструмента AIMACH (Тайвань);
  • Система охлаждения шпинделя.

MILLMASTER VMM-1050 F4

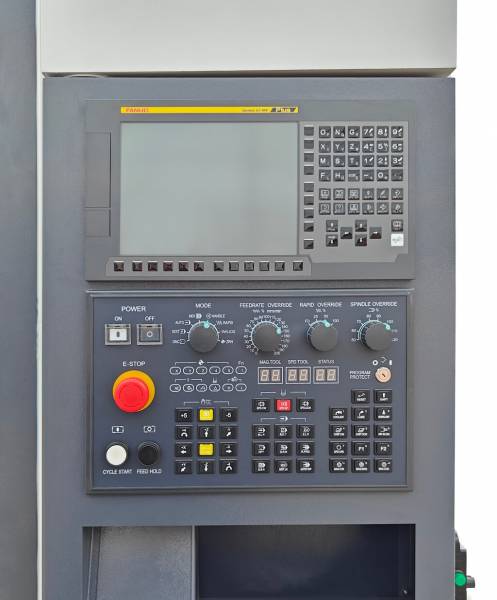

Фрезерный станок MILLMASTER VMM-1050 F4 оснащен системой ЧПУ FANUC Oi-F (4 оси). Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

MILLMASTER VMM-1050 F4

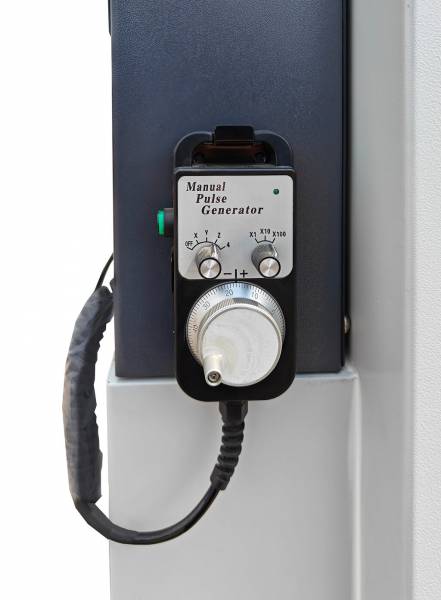

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.

MILLMASTER VMM-1050 F4

Фрезерный станок MILLMASTER VMM-1050 F4 оснащен высокоскоростным шпинделем, развивающим скорость вращения до 8000 об/мин.

MILLMASTER VMM-1050 F4

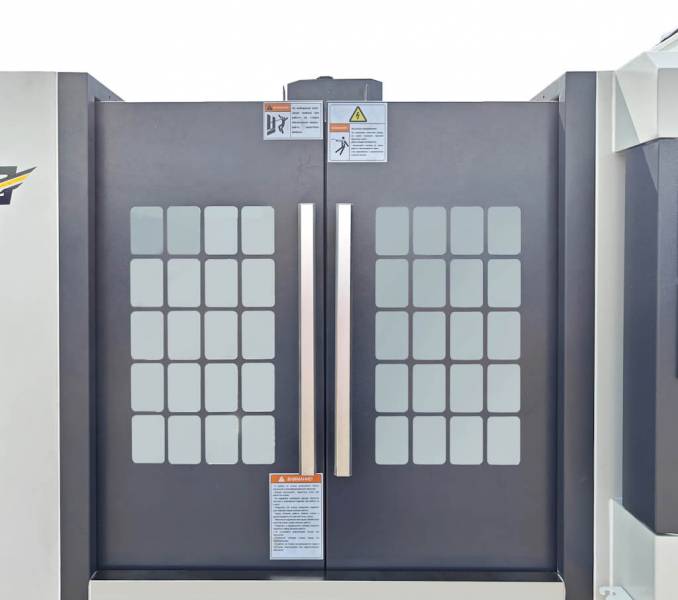

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

MILLMASTER VMM-1050 F4

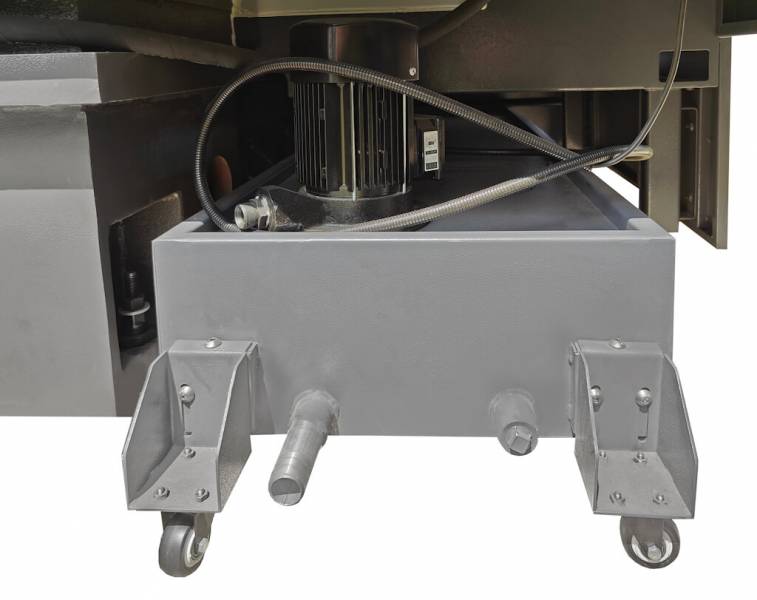

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,45 кВт и резервуар, которые располагаются под станком.

MILLMASTER VMM-1050 F4

Размер рабочего стола составляет 1000×500 мм, который оснащен Т-пазами размером 5×18 мм. Линейные направляющие стола и ШВП защищены металлическими направляющими.

MILLMASTER VMM-1050 F4

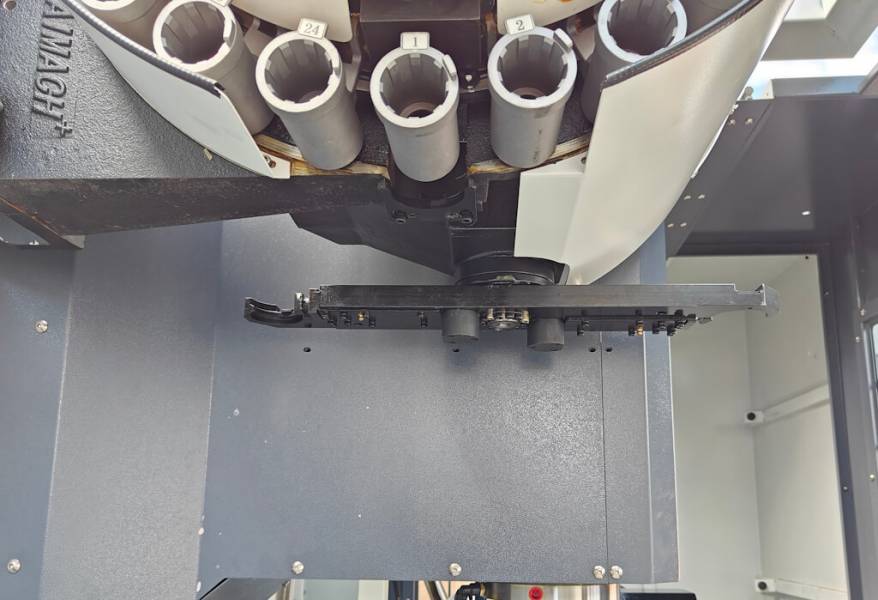

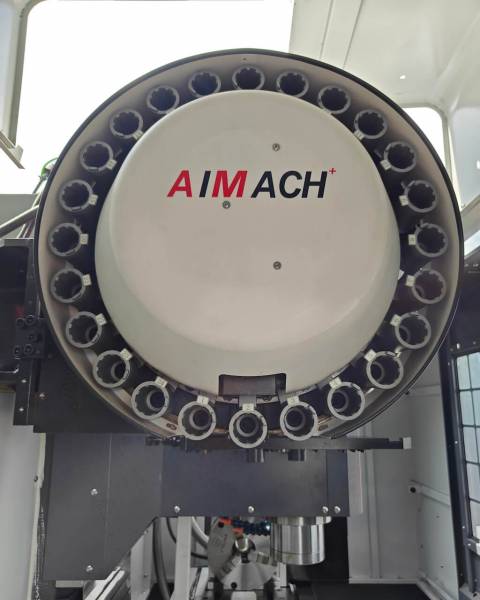

Фрезерный станок оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

MILLMASTER VMM-1050 F4

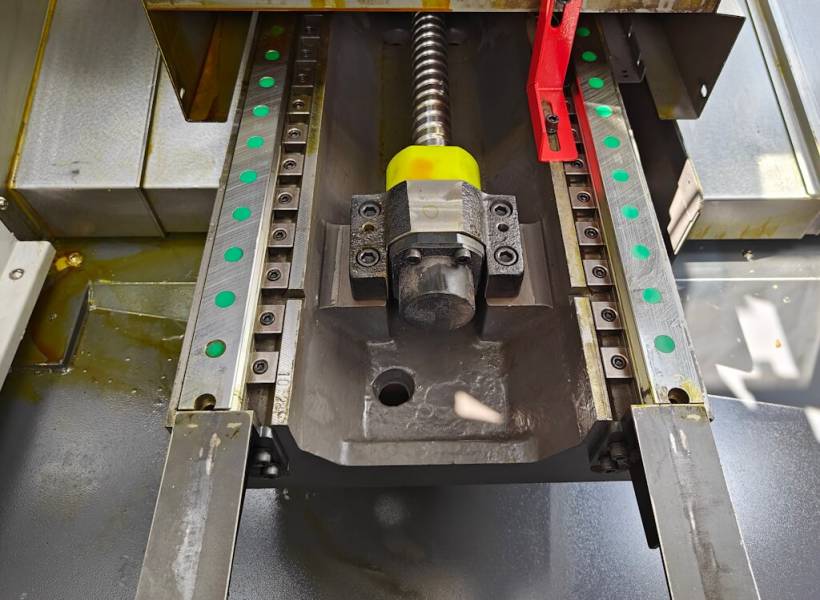

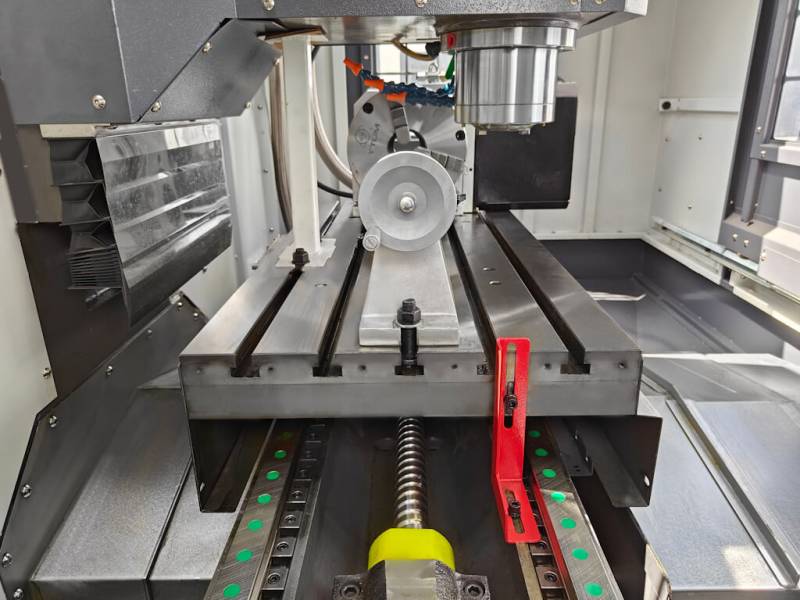

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.

MILLMASTER VMM-1050 F4

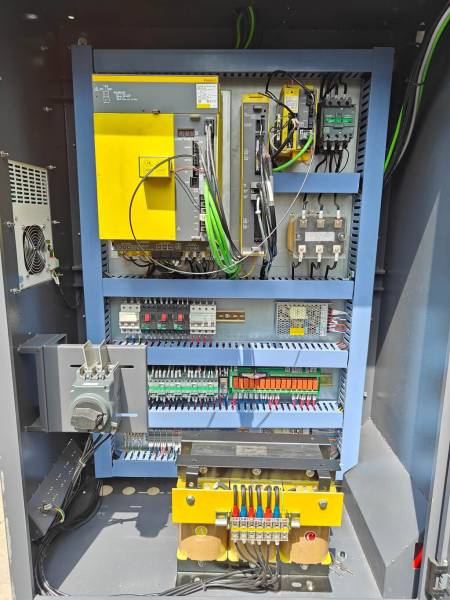

Внутри электрошкафа расположены сервоприводы и электрокомпоненты от всемирно известного бренда Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

MILLMASTER VMM-1050 F4

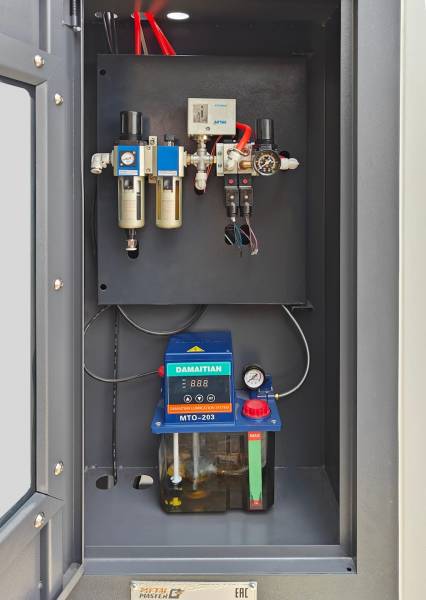

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

MILLMASTER VMM-1050 F4

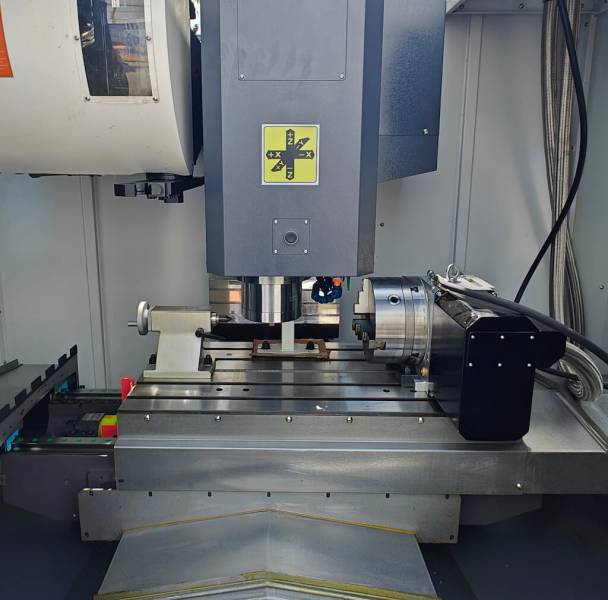

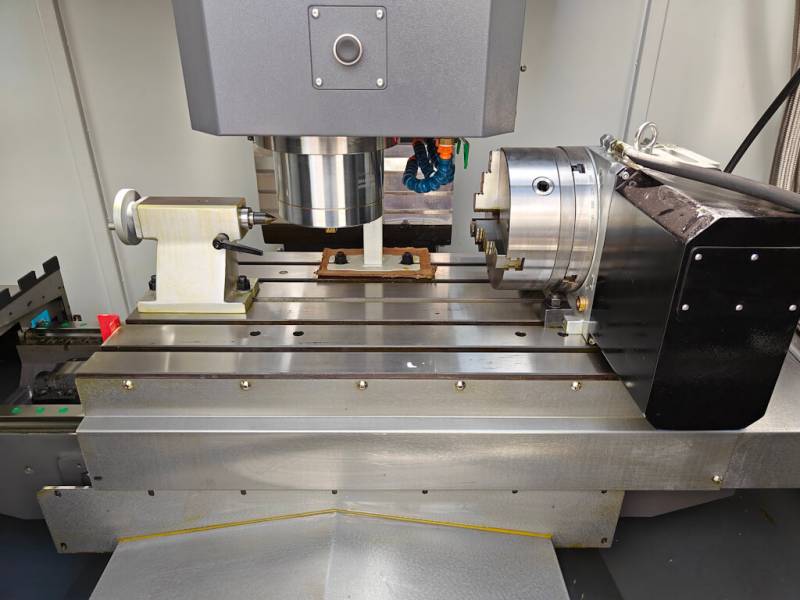

Фрезерный станок MILLMASTER VMM-1050 F4 оснащен поворотным столом (4 ось), что позволяет производить обработку сложных деталей с меньшим количеством манипуляций. Поворотный стол оборудован 3-х кулачковым патроном диаметром 255 мм, также в комплект входит ручная задняя бабка.

MILLMASTER VMM-1050 F4

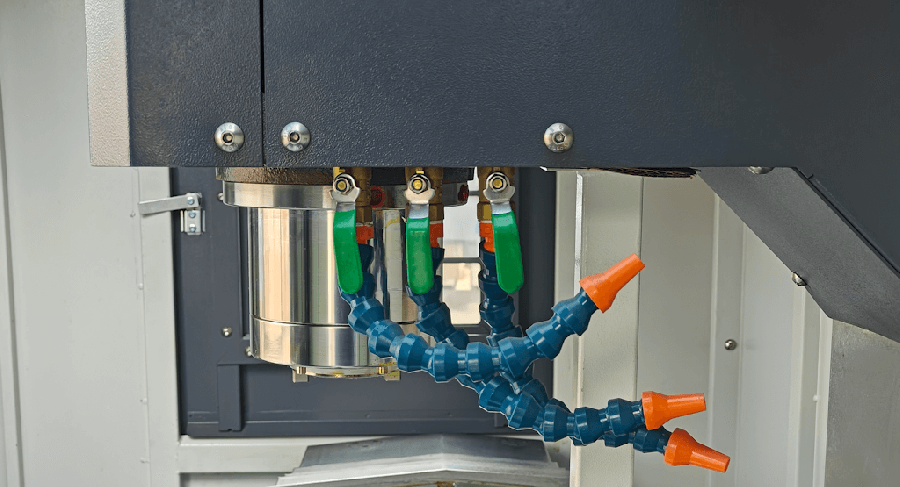

Гибкие патрубки обеспечивают подачу СОЖ в зону обработки.

MILLMASTER VMM-1050 F4

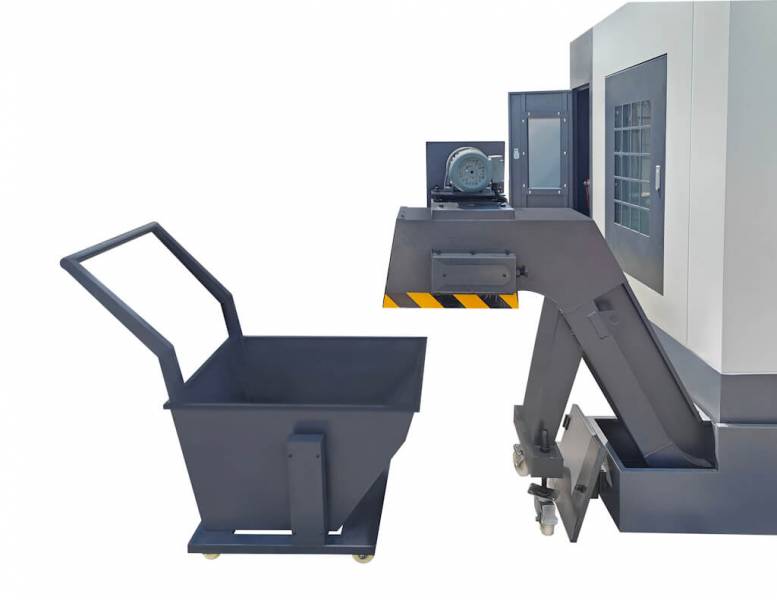

Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

MILLMASTER VMM-1050 F4

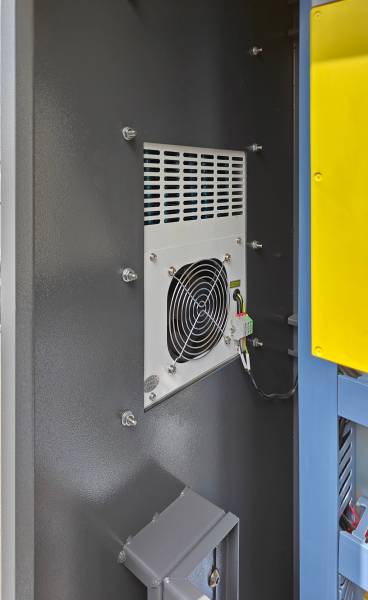

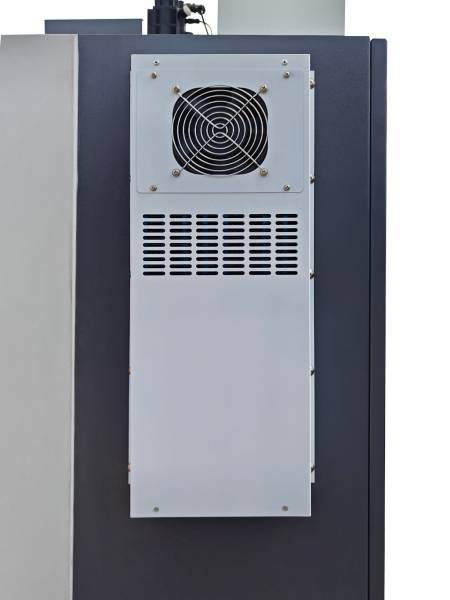

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.

В стандартную комплектацию станка входят:

  • ЧПУ FANUC Oi-F;
  • Главный двигатель и сервопривода бренда FANUC;
  • Шпиндель бренда OKADA / AIMACH (Тайвань);
  • Поворотный стол с патроном 255 мм (4 ось) с задней бабкой;
  • Интерфейс USB;
  • Линейные направляющие HIWIN / PMI (Тайвань);
  • ШВП бренда HIWIN / PMI (Тайвань);
  • Система охлаждения электрошкафа;
  • Лампа освещения;
  • Централизованная система автоматической смазки;
  • Система подачи СОЖ;
  • Телескопическая защита направляющих перемещения рабочего стола;
  • Цепной конвейер для стружки;
  • Инструкция по эксплуатации.

Для работы на станке MILLMASTER VMM-1050 F4 обязательно необходим воздушный компрессор, который приобретается отдельно.

Технические характеристики воздушного компрессора:

  • Рабочее давление: 8 бар;
  • Производительность: 120 л/мин;
  • Мощность электродвигателя: 1,8 кВт;
  • Напряжение питания: 380 В;
  • Обороты двигателя: 1420 об/мин;
  • Емкость ресивера: 70 л.

Покупают с товаром

Товар из разделов

Фрезерные станки с ЧПУ
Запросить инструкцию к станку

Инструкция

Мы вышлем Вам инструкцию!

Нажимая кнопку «Отправить», я даю согласие на обработку персональных данных и подтверждаю, что ознакомлен и принимаю условия Политики обработки персональных данных

Отзывы и вопросы  Фрезерный станок с ЧПУ MILLMASTER VMM-1050 F4

Иван Соболев

Иван Соболев

Расшифруйте F4 в названии?

Александр Куликов

Технический директор
ООО «МеталМастер»

Добрый день! F4 - 4-осевая версия (поворотный стол) с системой ЧПУ Fanuc Oi-F.

Лидия Мамонтова

Лидия Мамонтова

Почему на нем стоит Fanuc, а не Siemens?

Александр Куликов

Технический директор
ООО «МеталМастер»

Добрый день! Fanuc - это легендарный японский бренд с огромной базой знаний в машиностроении. Он считается эталоном надежности и жесткости, часто используется в автопроме.

Андрей

Андрей

Какие размеры у станка?

Александр Куликов

Технический директор
ООО «МеталМастер»

Добрый день! Габариты обрабатывающего центра составляют 2610×2120×2460 мм.

Даниил

Даниил

Какая точность позиционирования на станке?

Александр Куликов

Технический директор
ООО «МеталМастер»

Здравствуйте! Точность позиционирования составляет ±0,005 мм
