Вертикальный обрабатывающий центр MILLMASTER VMM-1160S с ЧПУ

Сегодня этот товар купили 2 человека
Сейчас этот товар смотрят 1 человек
  • sale
Фрезерные станки с ЧПУ,  MILLMASTER VMM-1160S с ЧПУ
7 162 760 руб.
7 879 080 руб.
В наличии
Нашли дешевле?
Доставка по РФ
Технические характеристики
ХарактеристикиMILLMASTER VMM-1160S
Размер рабочего стола, мм1200×600
Т-образный паз, мм5×18
Макс. нагрузка на стол, кг800
Перемещение по оси Х, мм1100
Перемещение по оси Y, мм600
Перемещение по оси Z, мм600
Конус шпинделяВТ40
Частота вращения шпинделя, об/мин60-8000
Расстояние от оси шпинделя до колонны, мм650
Расстояние от шпинделя до стола, мм90-675
Точность позиционирования, мм0,005
Повторяемость, мм0,003
Количество инструмента24
Макс. диаметр инструмента, мм80
Макс. вес инструмента, кг8
Подача по оси Х/Y/Z, м/мин10/10/10
Быстрая подача по оси X/Y/Z, м/мин24/24/24
Мощность двигателя, кВт11 / 15
Мощность двигателя подачи по оси Z, кВт3,5
Мощность двигателя СОЖ, кВт0,55
Объем бака СОЖ, л230
Давление подачи СОЖ, МПа0.6
Система ЧПУSiemens 808D
Габаритные размеры станка (ДхШхВ), мм3100×2280×2500
Габаритные размеры с конвейером (ДхШхВх), мм4075×2280×2500
Габаритные размеры упаковки (ДхШхВ), мм4500×2380×2600
Вес нетто/брутто, кг8000/8200
Видеообзор
Видеообзор станка
Описание

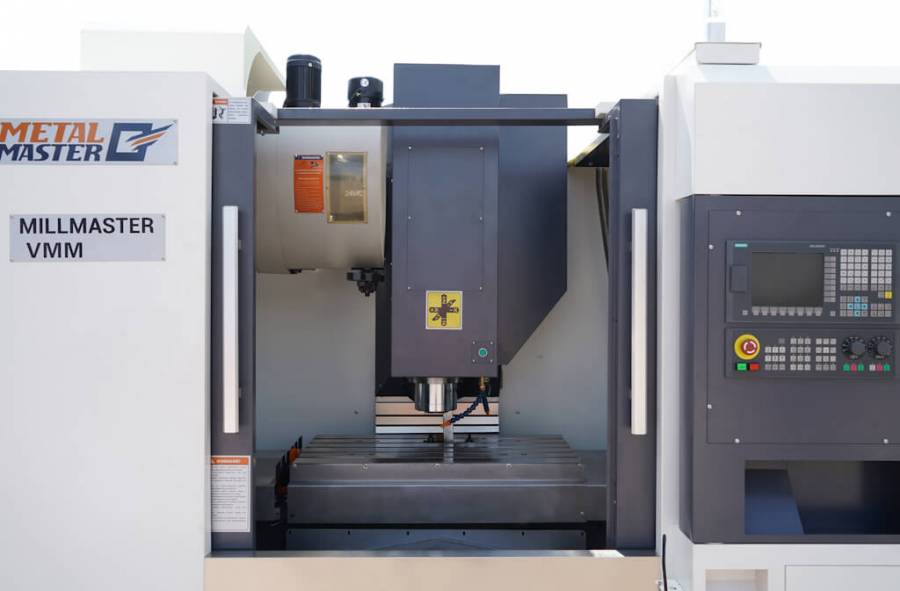

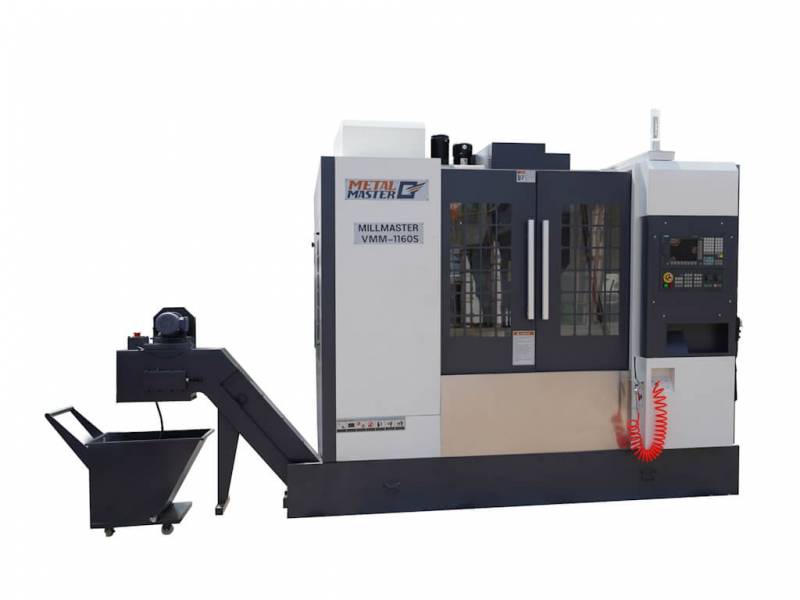

Описание станка Вертикальный обрабатывающий центр MILLMASTER VMM-1160S с ЧПУ

MILLMASTER VMM-1160S – вертикальный обрабатывающий центр предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Особенности:

  • Массивная литая станина из серого чугуна;
  • Защита кабинетного типа от брызг и стружки;
  • Система ЧПУ Siemens 808D (Германия);
  • Простота в программировании;
  • Серводвигатели Siemens (Германия);
  • Главный частотный двигатель Siemens (Германия);
  • ШВП+ линейные направляющие по осям бренда HIWIN / PMI (Тайвань)
  • Автоматическая централизованная система смазки;
  • Высокоскоростной шпиндель бренда OKADA / KENTURN (Тайвань)
  • Револьверный магазин на 24 инструмента OKADA (Тайвань)
  • Система охлаждения шпинделя

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

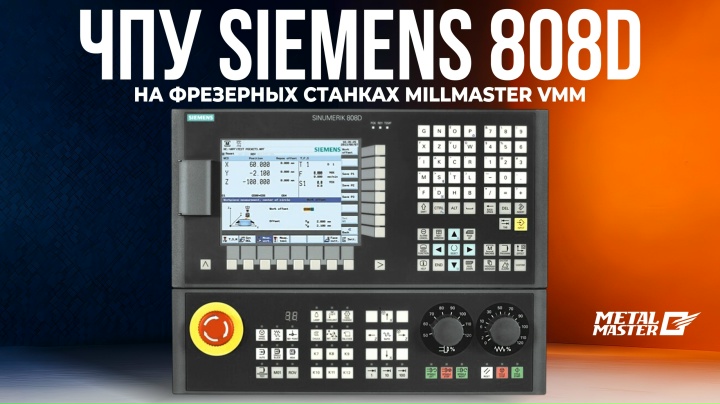

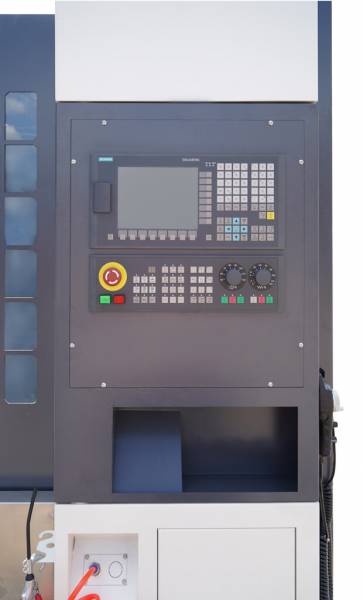

Вертикальный обрабатывающий центр MILLMASTER VMM-1160S оснащен системой ЧПУ SIEMENS 808D. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

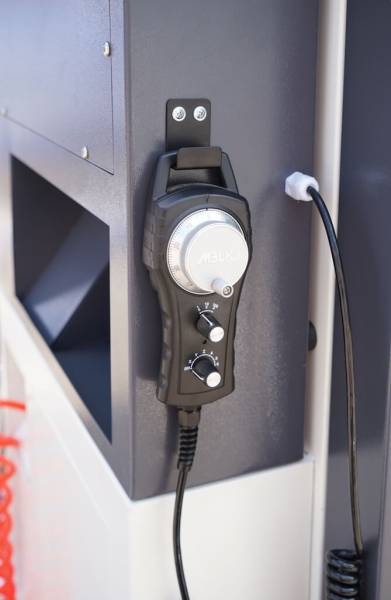

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

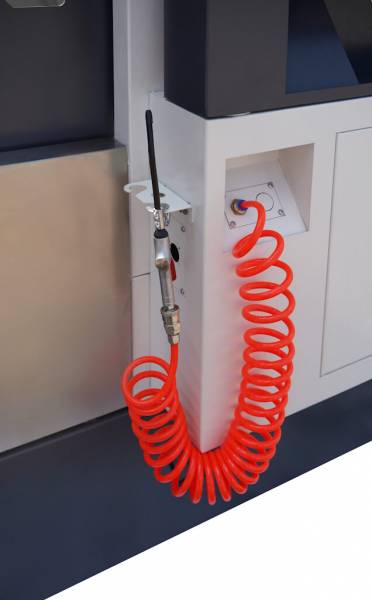

В стандартную комплектацию станка входит пневмопистолет, расположенный снизу стойки ЧПУ.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

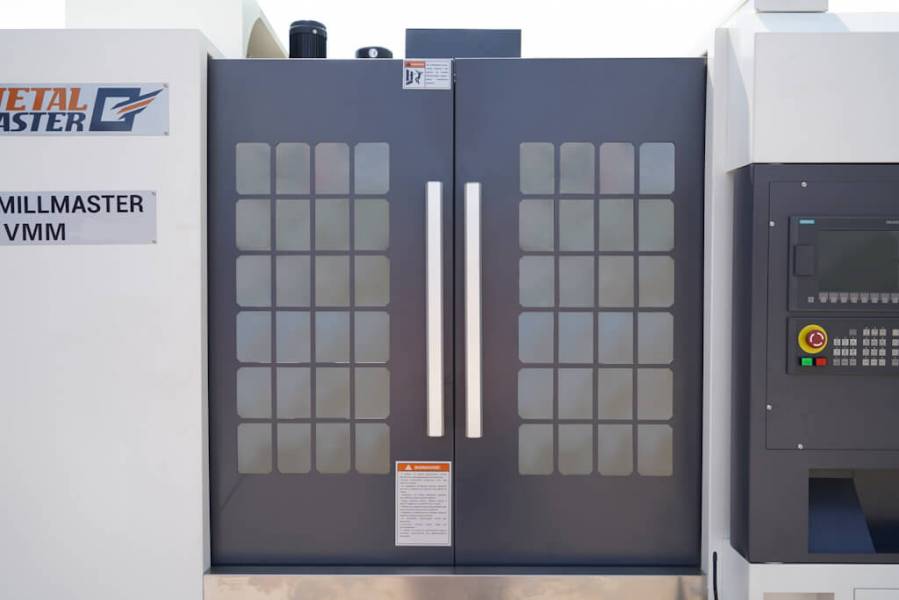

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

Вертикальный обрабатывающий центр MILLMASTER VMM-1160S укомплектован высокоскоростным шпинделем работающий в диапазоне от 60 до 8000 об.мин.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

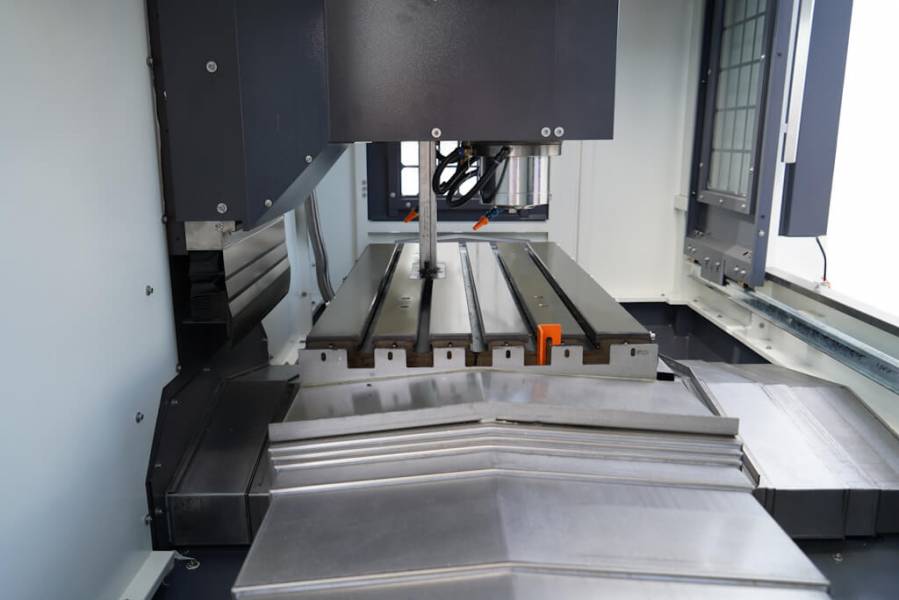

Размер рабочего стола составляет 1200х600 мм., который оснащен Т-пазами размером 5х18 мм, Линейные направляющие стола и ШВП защищены металлическими направляющими.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

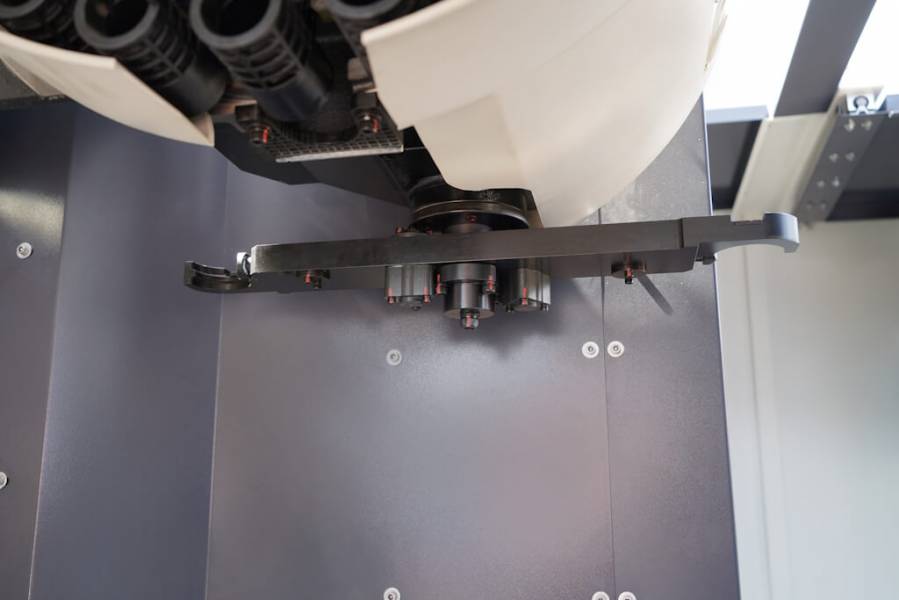

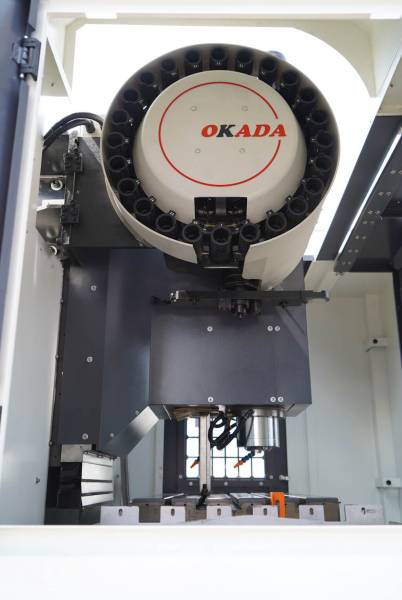

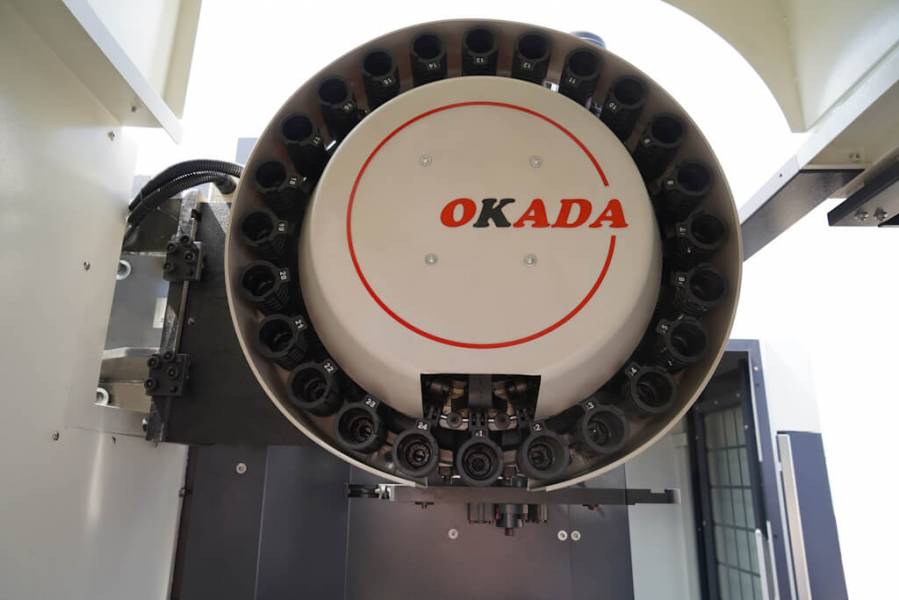

Обрабатывающий центр оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

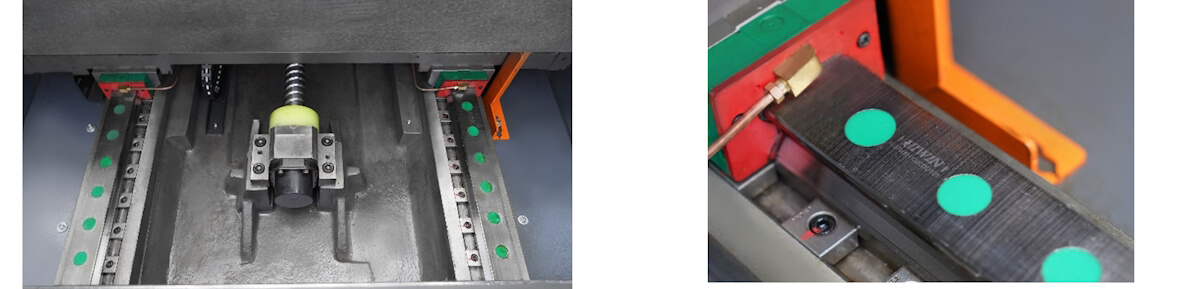

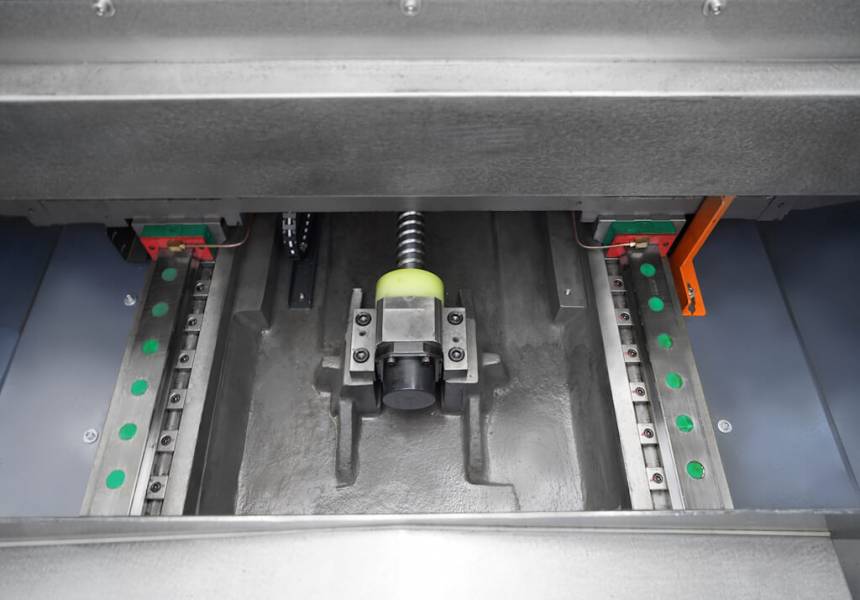

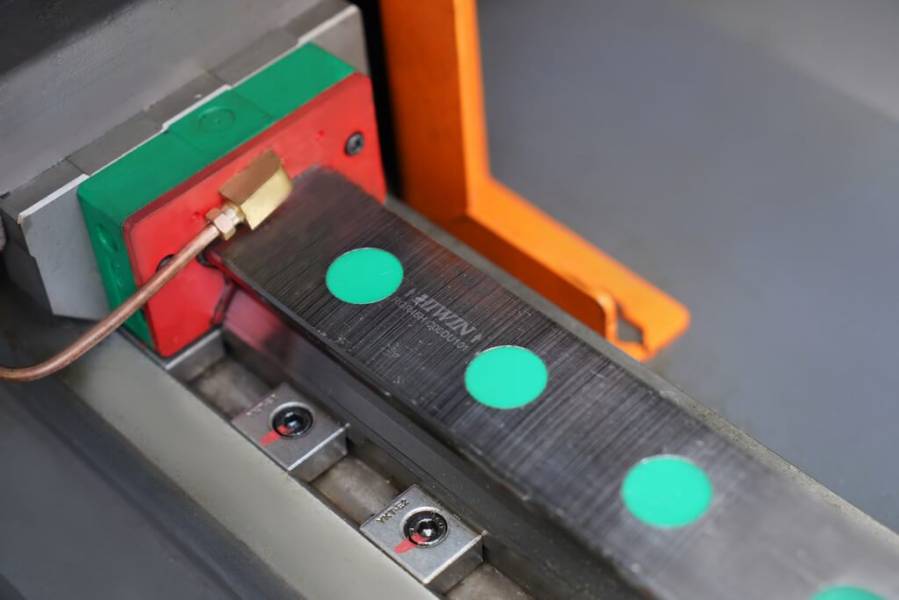

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

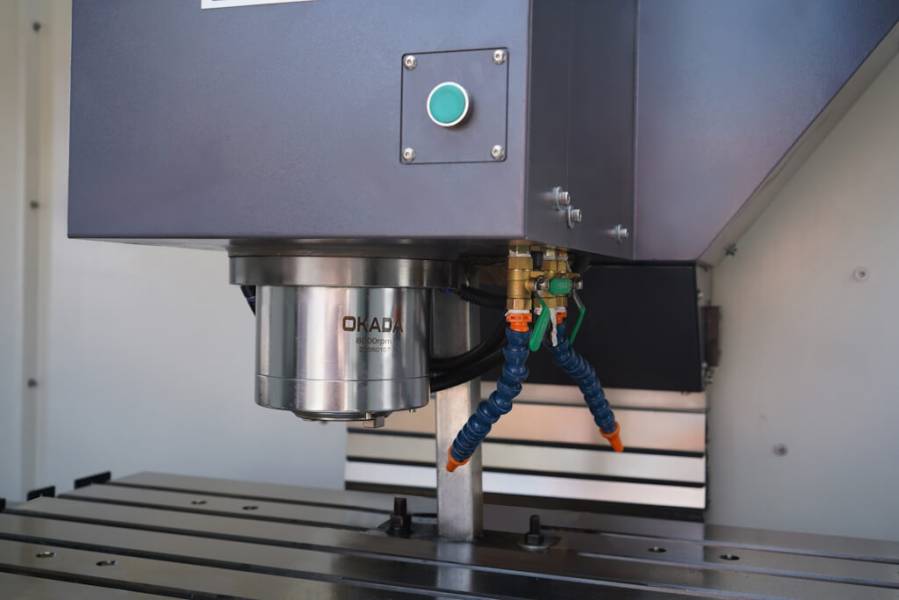

Два гибких патрубка обеспечивают подачу СОЖ в зону обработки. Отдельный патрубок подает СОЖ непосредственно через шпиндель.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

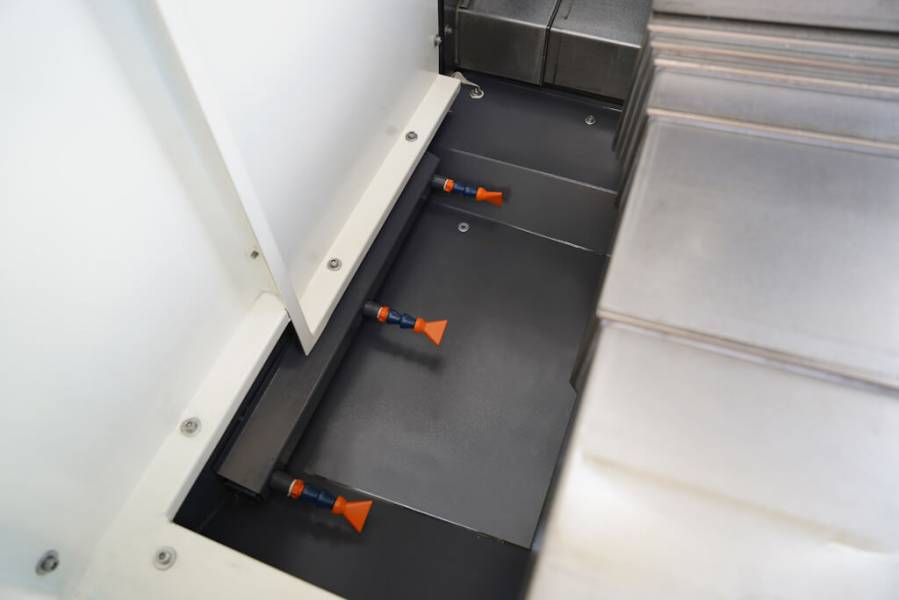

Дополнительные патрубки СОЖ установлены внизу рабочего стола для удаления скопившейся стружки.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

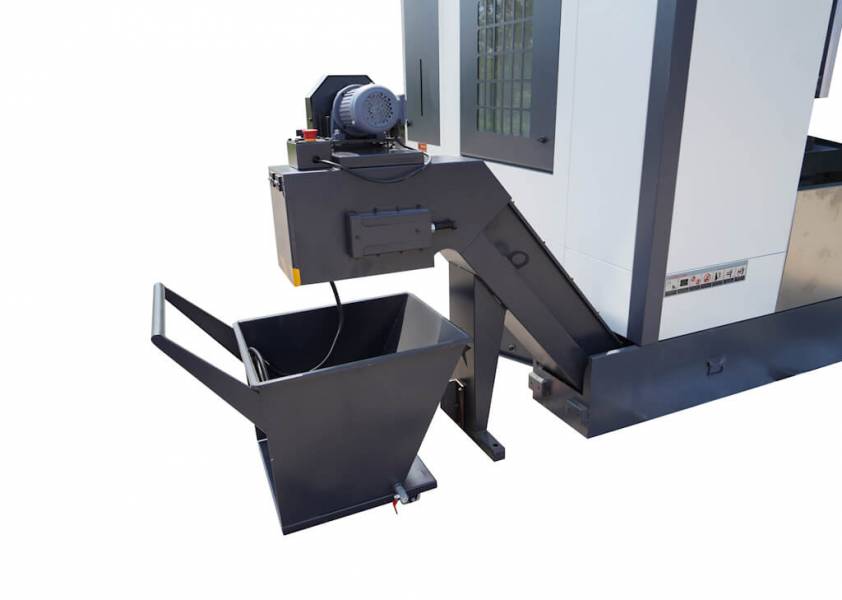

Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

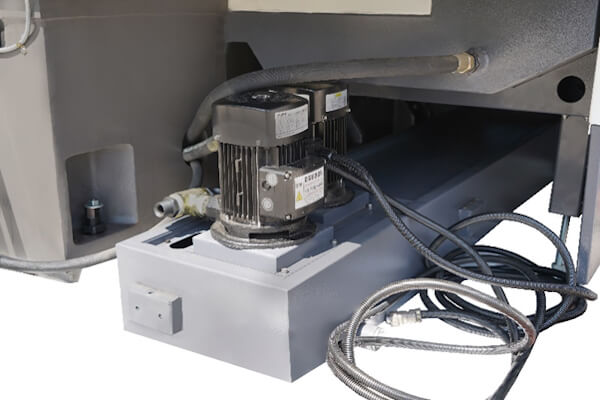

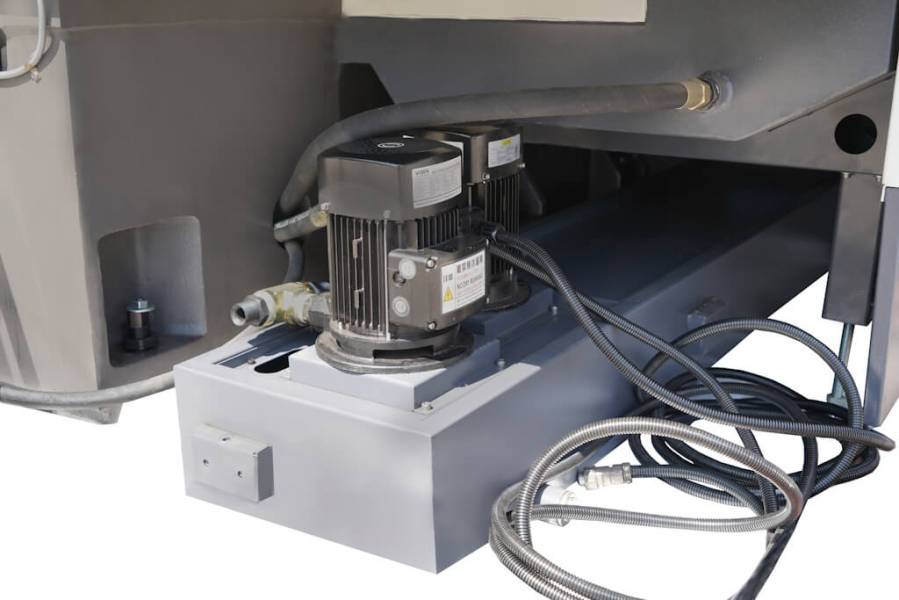

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,55 кВт и резервуар, которые располагаются под станком.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

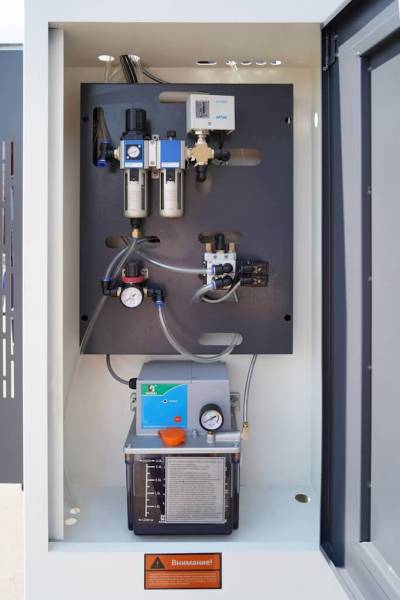

С левой стороны станка располагается отсек с пневматической системой станка. Так же в этой зоне расположена система автоматической смазки всех подвижных узлов.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

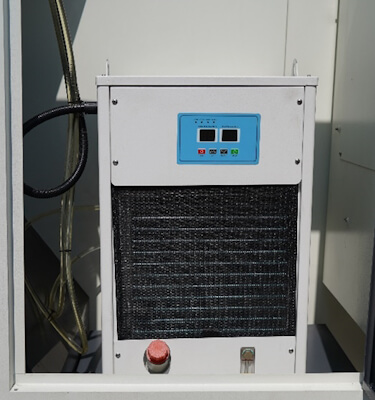

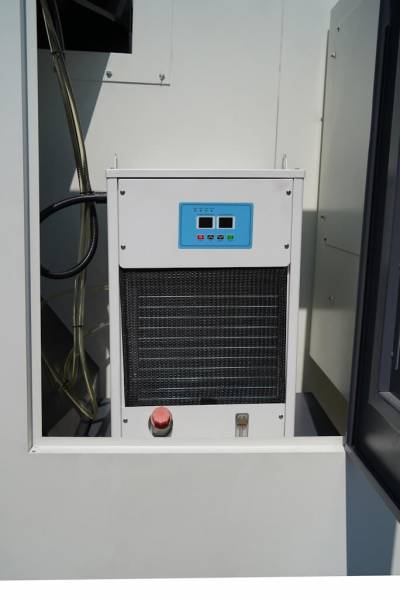

Высокоскоростной шпиндель оснащен системой охлаждения, которая расположена с тыльной стороны станка.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

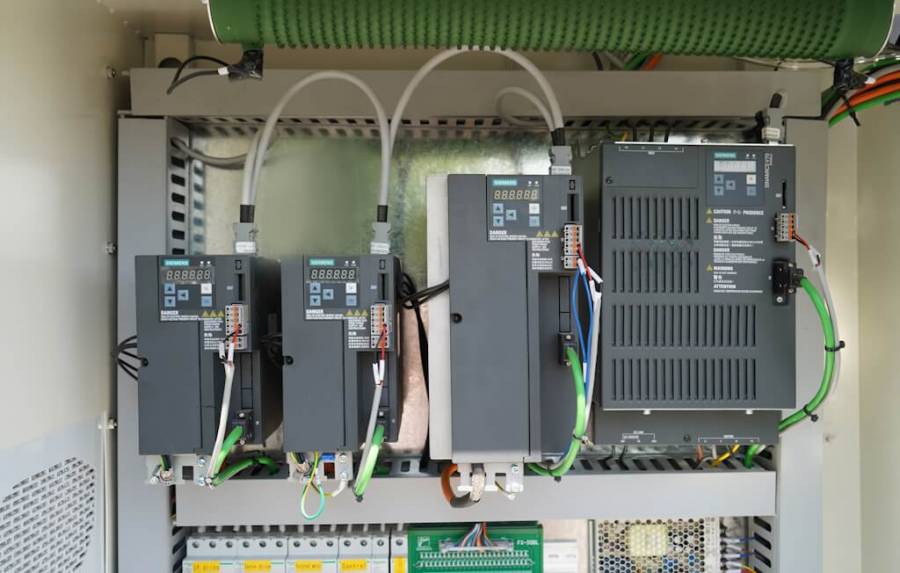

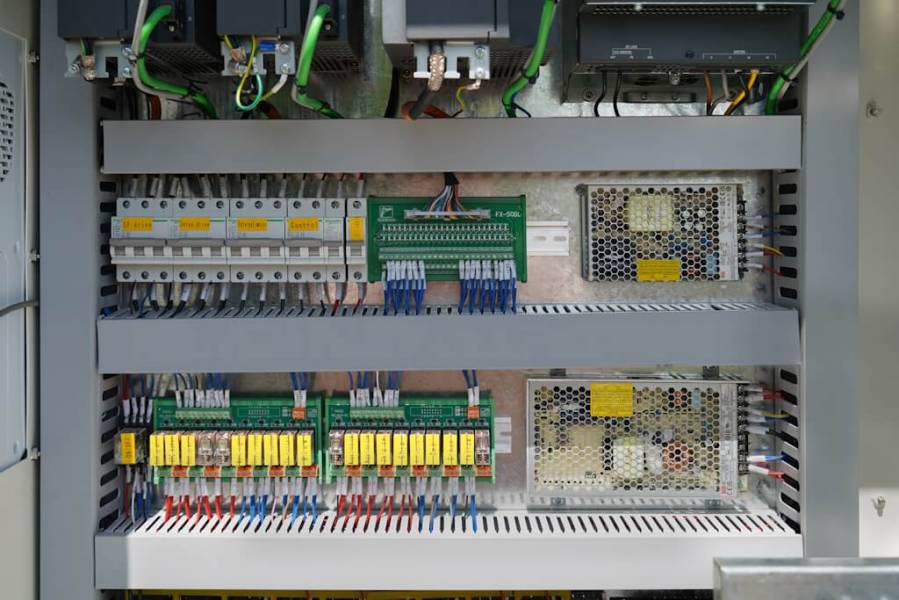

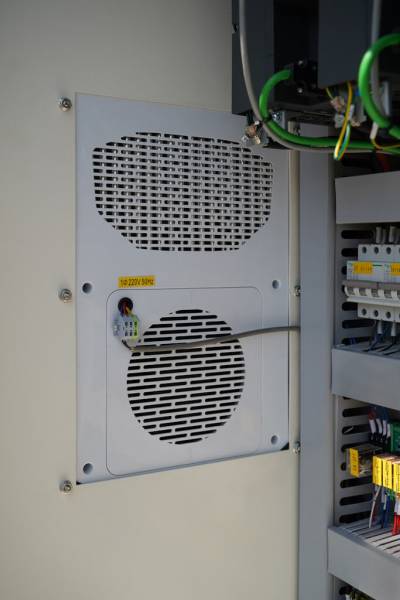

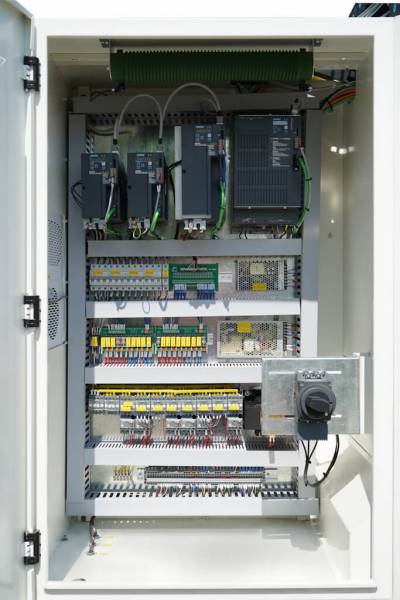

Внутри электрошкафа расположены сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-1160S (3-х осевой)

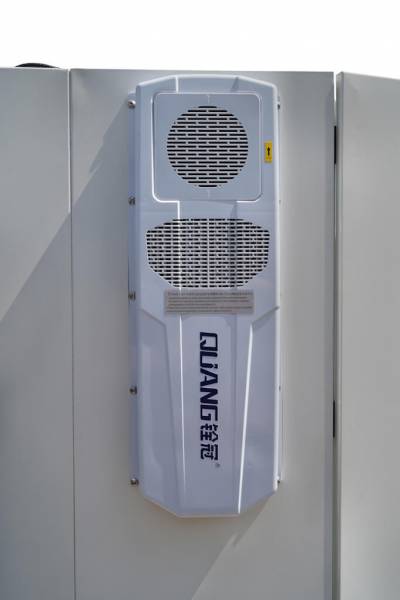

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.

В стандартную комплектацию станка входят:

  • ЧПУ SIEMENS 808D (Германия);
  • Главный двигатель и сервопривода бренда SIEMENS (Германия);
  • Шпиндель бренда OKADA / KENTURN (Тайвань);
  • Интерфейс USB;
  • Линейные направляющие HIWIN / PMI (Тайвань);
  • ШВП бренда HIWIN / PMI (Тайвань);
  • Система охлаждения электрошкафа;
  • Пневматический пистолет;

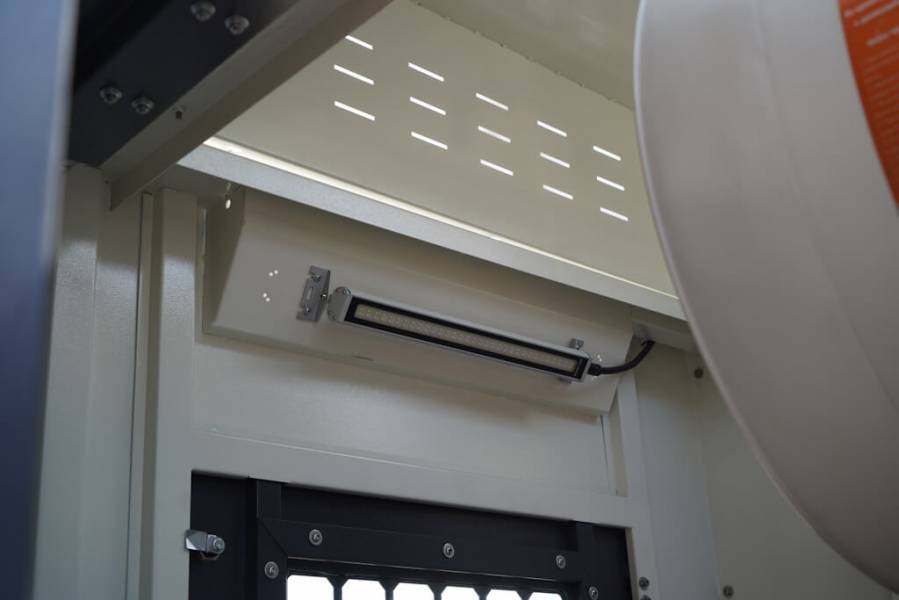

  • Лампа освещения;
  • Централизованная система автоматической смазки;
  • Система подачи СОЖ;
  • Телескопическая защита направляющих перемещения рабочего стола;
  • Цепной конвейер для стружки;
  • Инструкция по эксплуатации на русском языке.

Для работы на станке MILLMASTER VMM-1160S обязательно необходим воздушный компрессор, который приобретается отдельно.

Технические характеристики воздушного компрессора:

  • Рабочее давление: 8 бар
  • Производительность: 120л/мин
  • Мощность электродвигателя: 1,8 кВт
  • Напряжение питания: 380 В
  • Обороты двигателя: 1420 об/мин
  • Емкость ресивера: 70л

Товар из разделов

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию! Отправить
Отзывы и вопросы
Отзывы и вопросы.  MILLMASTER VMM-1160S с ЧПУ
  • Елена 17.02.2024 в 12:46
    Какая мощность двигателя подачи по оси Z?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Мощность двигателя подачи по оси Z 3,5 кВт.
  • Семён 25.12.2023 в 14:25
    Какой максимальный вес инструмента?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Максимальный вес устанавливаемого инструмента 8 кг.
  • София Носова 15.07.2022 в 16:16
    Количество инструмента устанавливаемого в барабан?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Максимальное количество инструмента 24 шт.
  • Платон Борисов 16.02.2023 в 16:40
    Скорость вращения шпинделя?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Частота вращения шпинделя составляет 60-8000 об/мин
