| Модель | MILLMASTER VMM-830 G3 |
|---|---|
| Размер рабочего стола, мм | 800×325 |
| Т-образный паз, мм | 3×16 |
| Макс. нагрузка на стол, кг | 300 |
| Перемещение по оси Х, мм | 600 |
| Перемещение по оси Y, мм | 400 |
| Перемещение по оси Z, мм | 450 |
| Конус шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 8000 |
| Расстояние от оси шпинделя до колонны, мм | 390 |
| Расстояние от шпинделя до стола, мм | 125‒540 |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость, мм | 0,003 |
| Количество инструмента | 12 |
| Макс. диаметр инструмента, мм | 100×300 |
| Макс. вес инструмента, кг | 4 |
| Подача по оси Х/Y/Z, м/мин | 10/10/10 |
| Быстрая подача по оси X/Y/Z, м/мин | 20/20/16 |
| Мощность двигателя, кВт | 5,5/7,5 |
| Мощность двигателя подачи по оси Z, кВт | 2 |
| Мощность системы СОЖ, кВт | 0,45 |
| Система ЧПУ | GSK |
| Габаритные размеры станка (ДхШхВ), мм | 2150×1850×2230 |
| Габаритные размеры упаковки (ДхШхВ), мм | 2250×2000×2430 |
| Масса станка (нетто/брутто), кг | 2200/2400 |

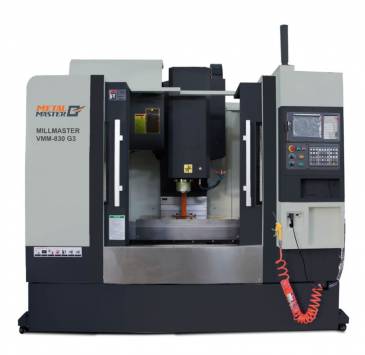

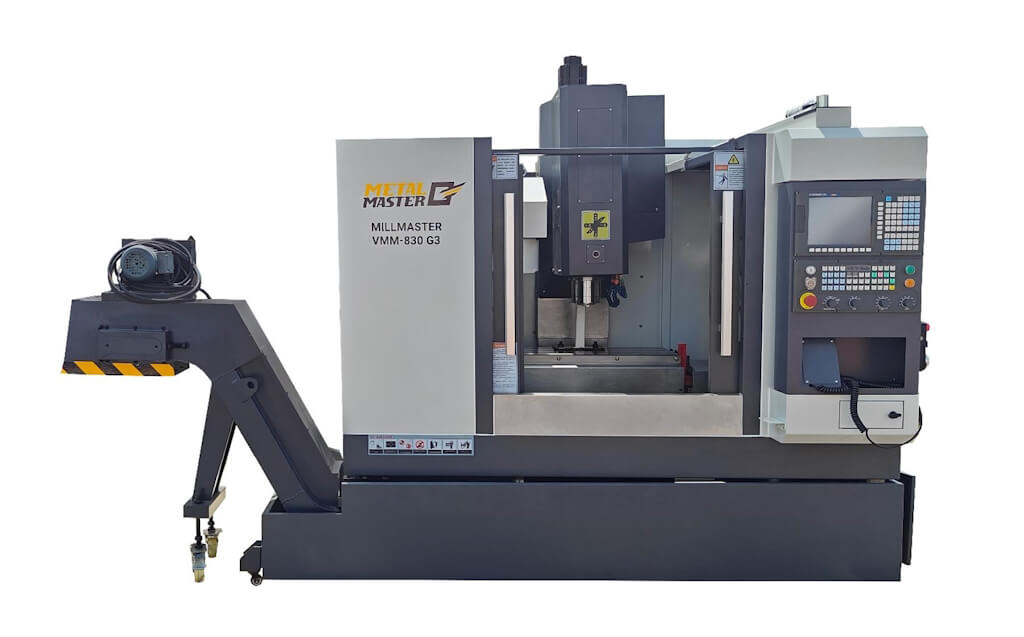

Описание станка Вертикальный обрабатывающий центр с ЧПУ MILLMASTER VMM-830 G3
MILLMASTER VMM-830 G3 – вертикальный обрабатывающий центр предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Особенности:
- Массивная литая станина из серого чугуна;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ GSK;
- Простота в программировании;
- Серводвигатели бренда GSK;
- Главный частотный двигатель GSK;
- ШВП + линейные направляющие по осям бренда TWSH (Тайвань);

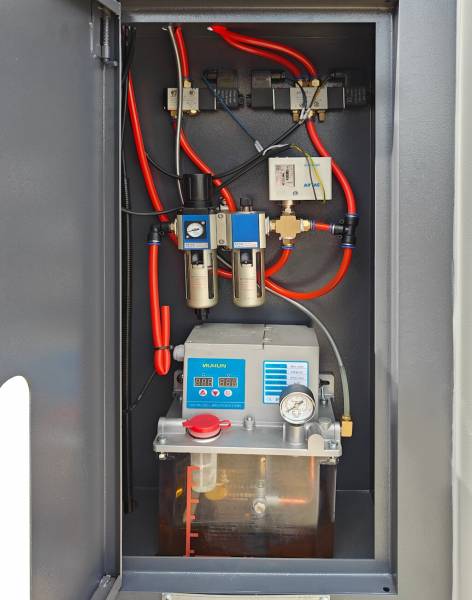

- Автоматическая централизованная система смазки;
- Высокоскоростной шпиндель бренда AIMACH (Тайвань);
- Револьверный магазин на 12 инструментов AIMACH (Тайвань);
- Система охлаждения шпинделя.

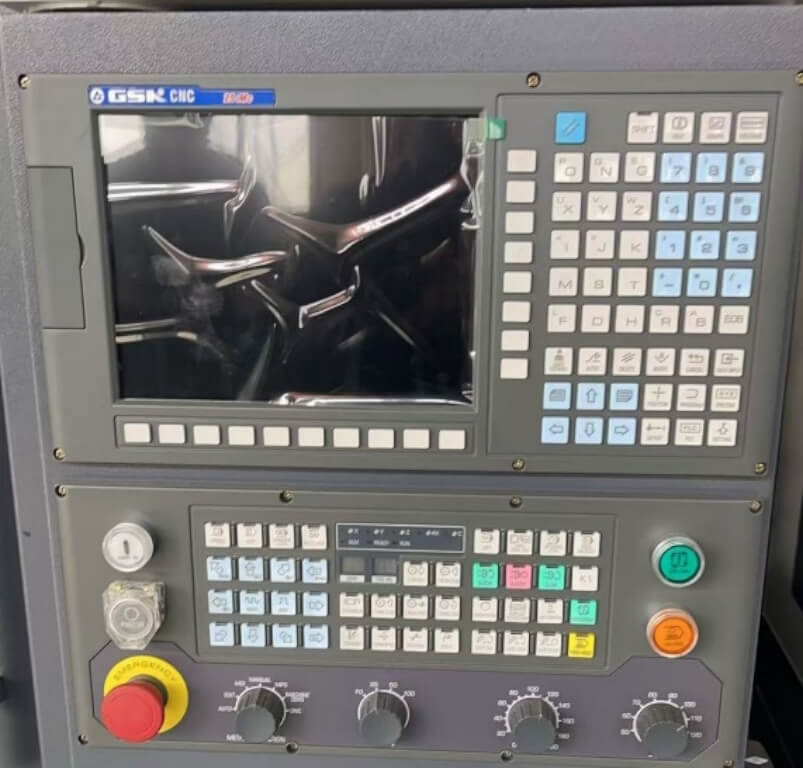

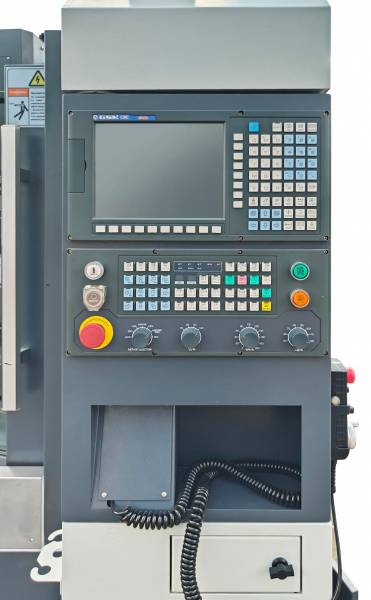

Вертикальный обрабатывающий центр MILLMASTER VMM-830 G3 оснащен системой ЧПУ GSK. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

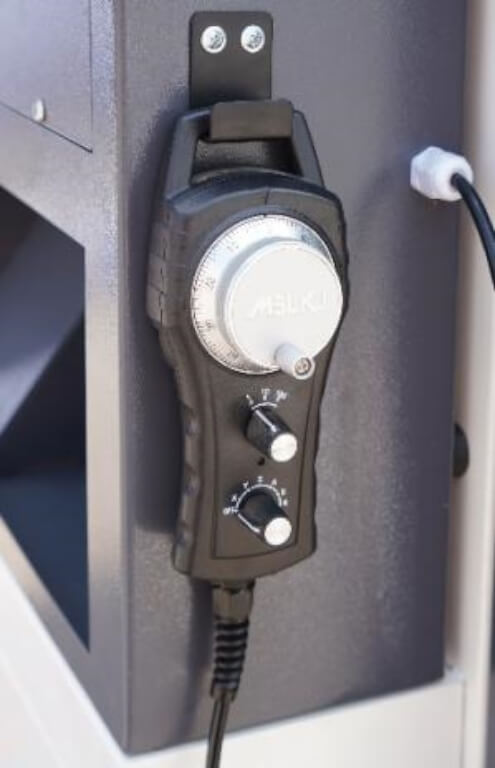

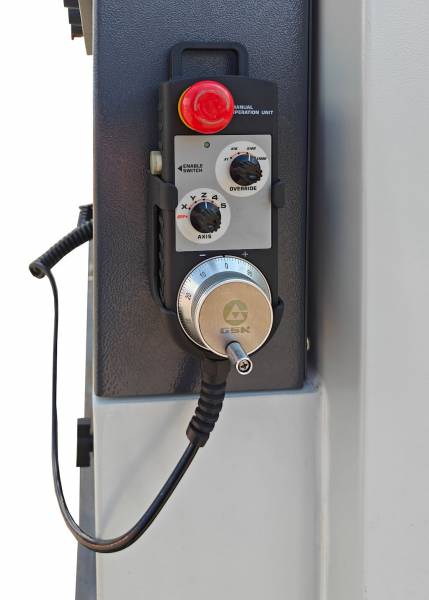

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.

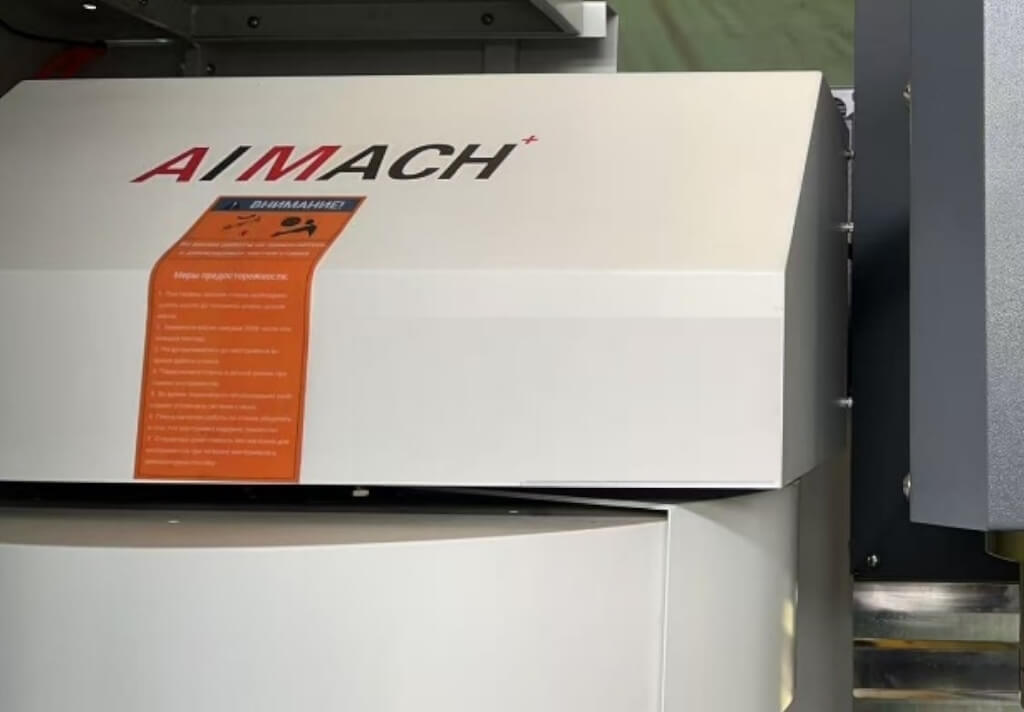

Вертикальный обрабатывающий центр MILLMASTER VMM-830 G3 оборудован высокоскоростным шпинделем, развивающим скорость вращения до 8000 об/мин.

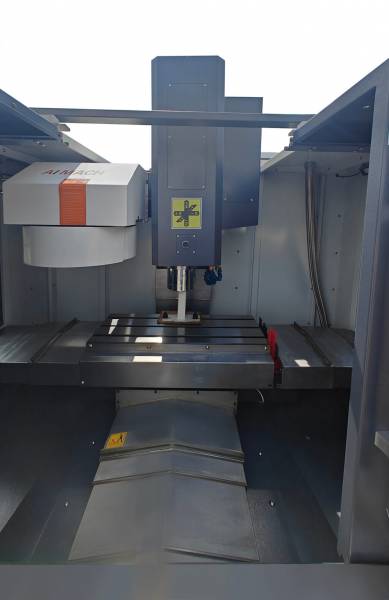

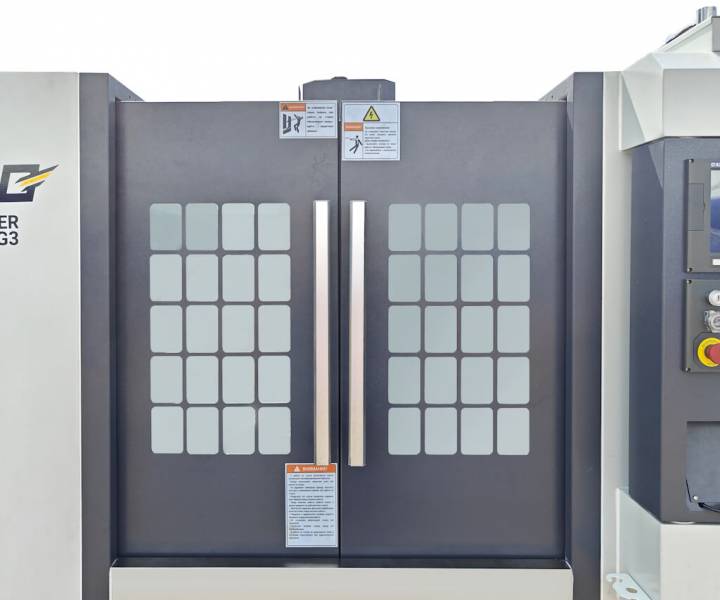

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

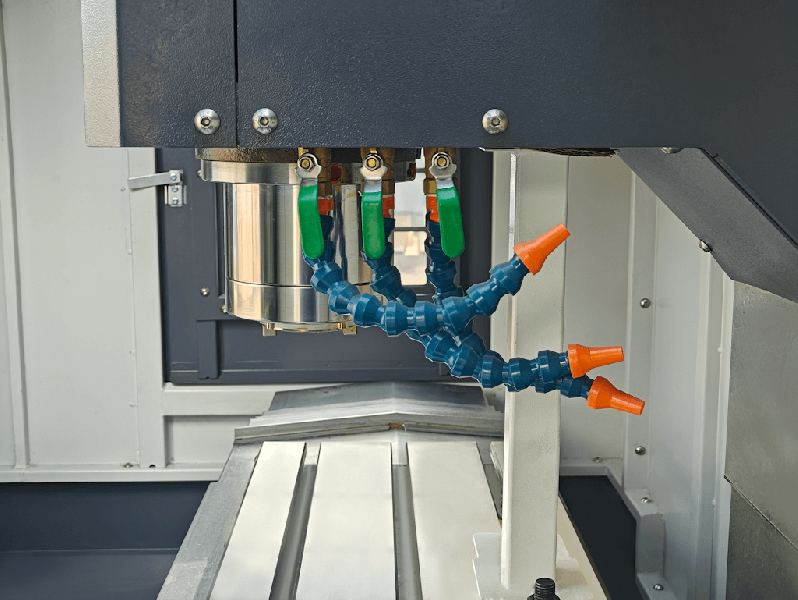

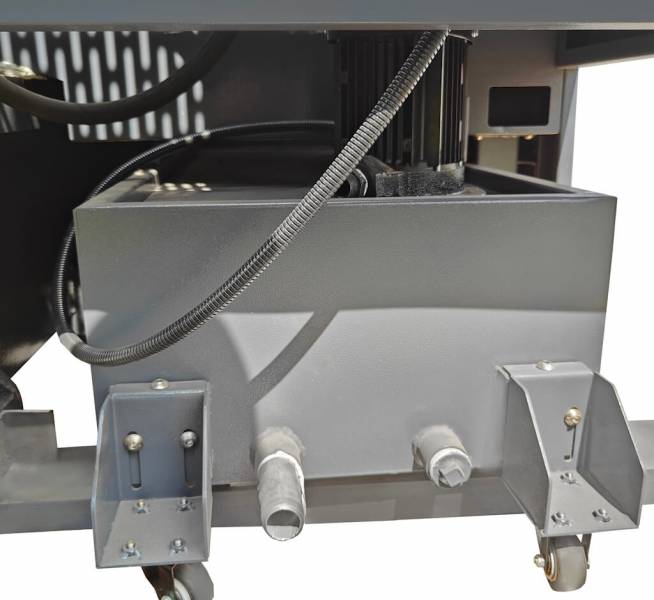

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,45 кВт и резервуар, которые располагаются под станком.

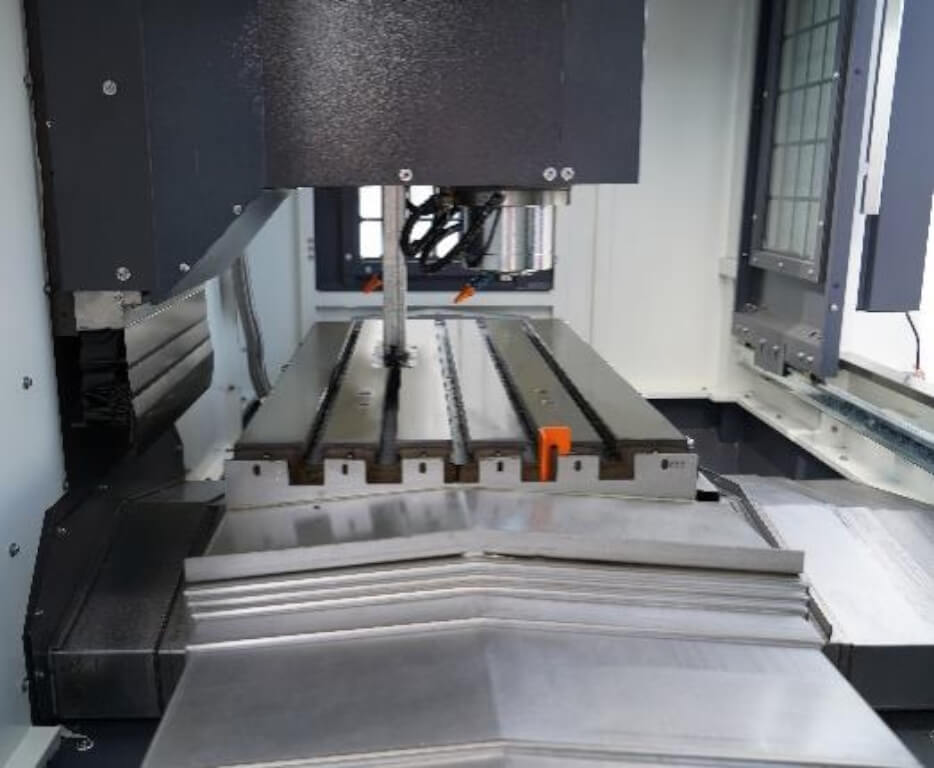

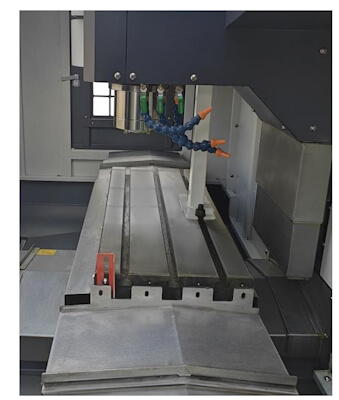

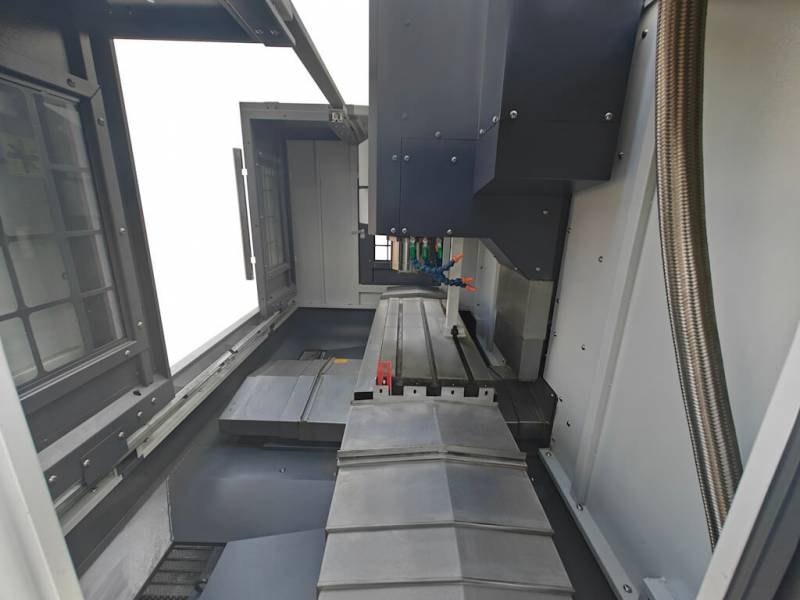

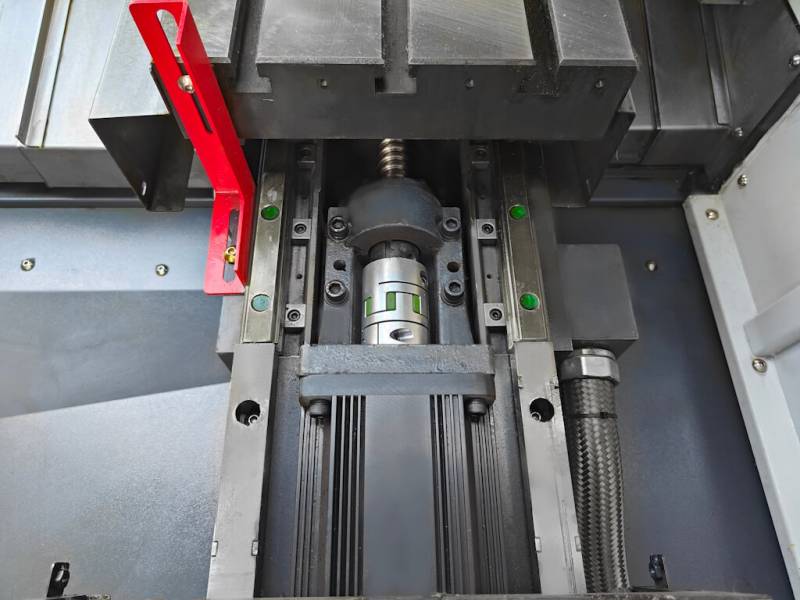

Размер рабочего стола составляет 800×325 мм, который оснащен Т-пазами размером 3×16 мм. Линейные направляющие стола и ШВП защищены металлическими направляющими.

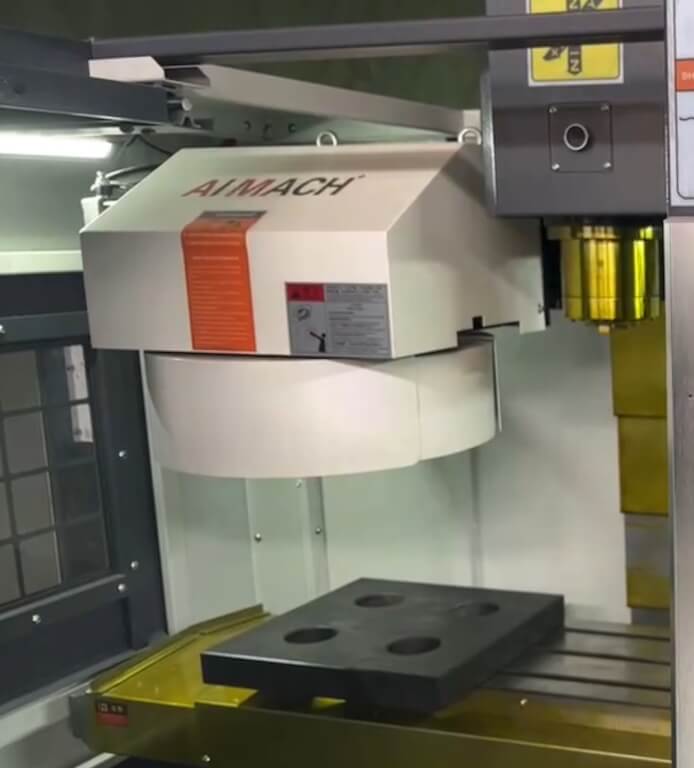

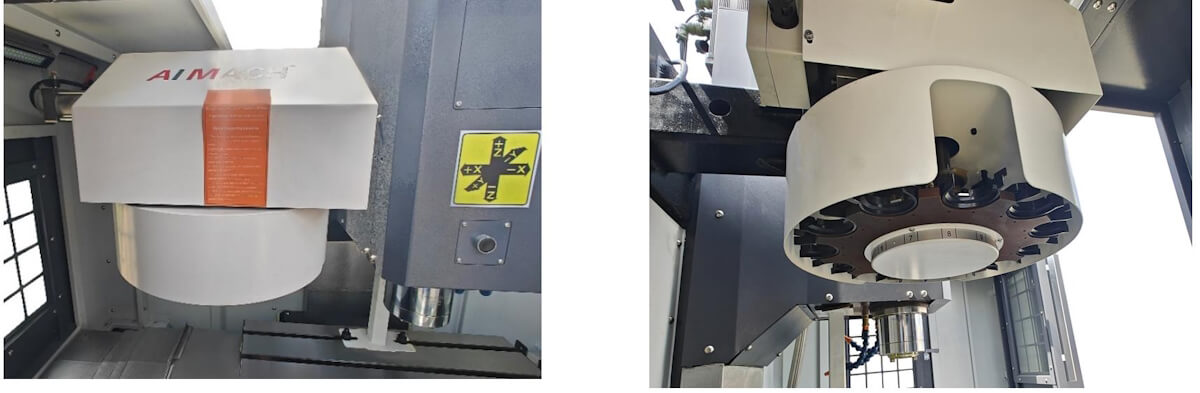

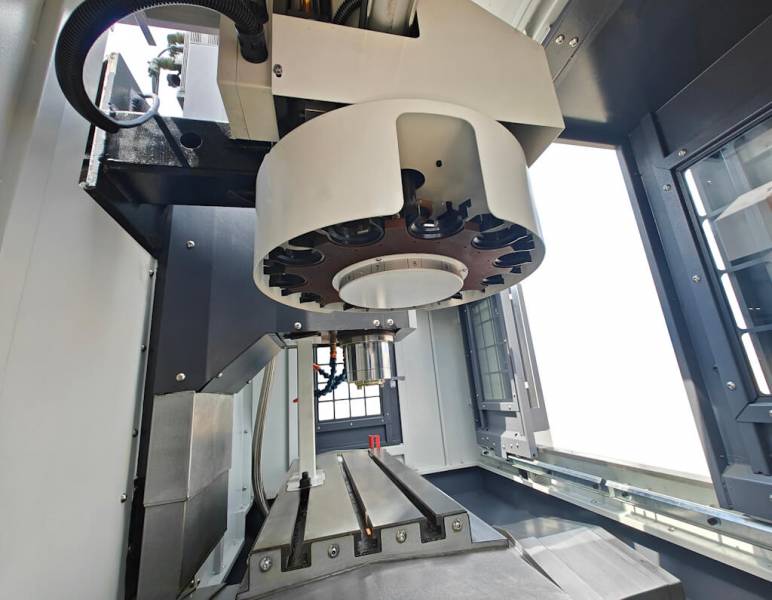

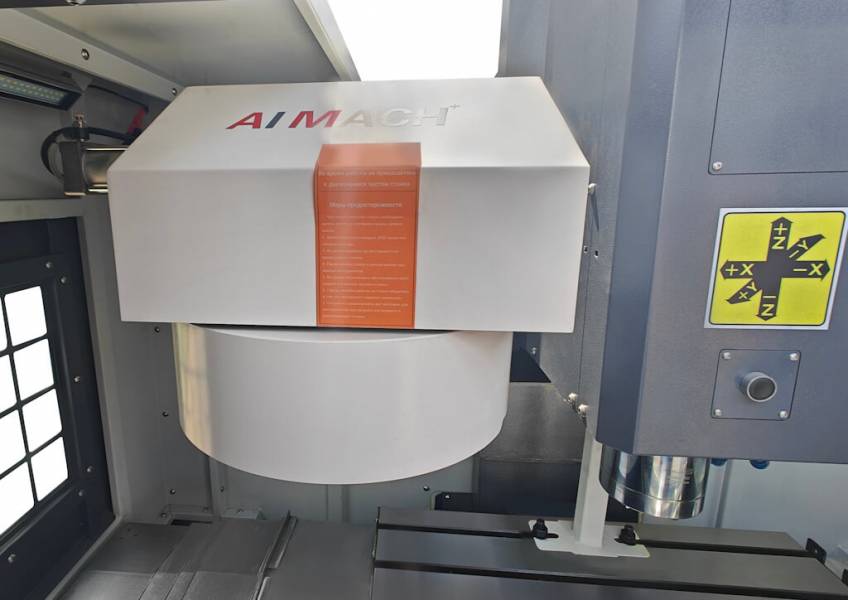

Обрабатывающий центр оснащен револьверным магазином на 12 инструментов. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

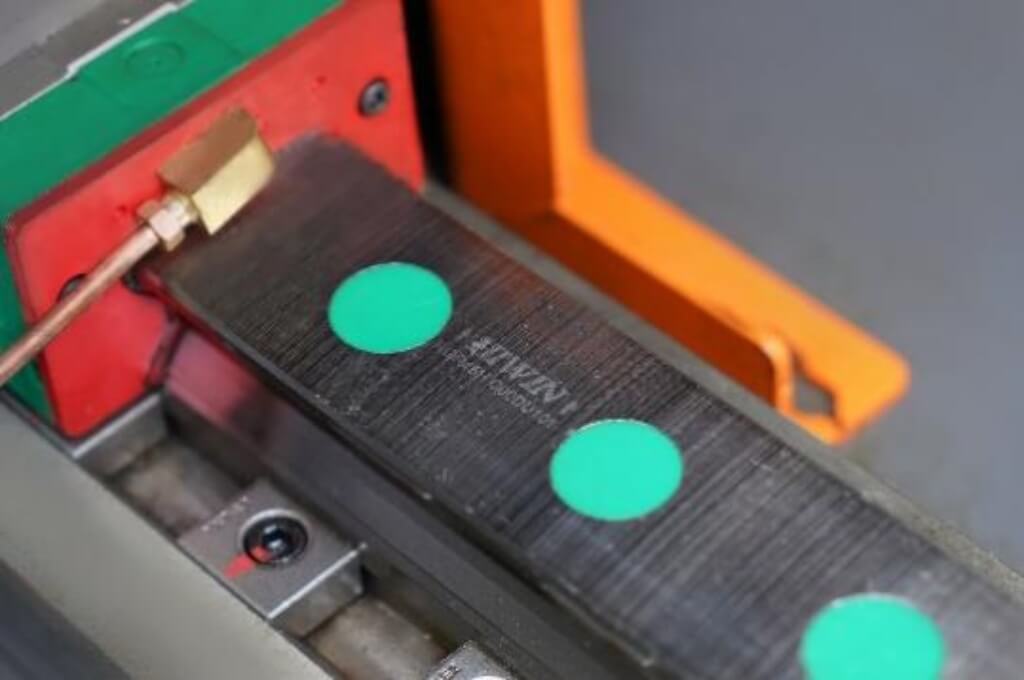

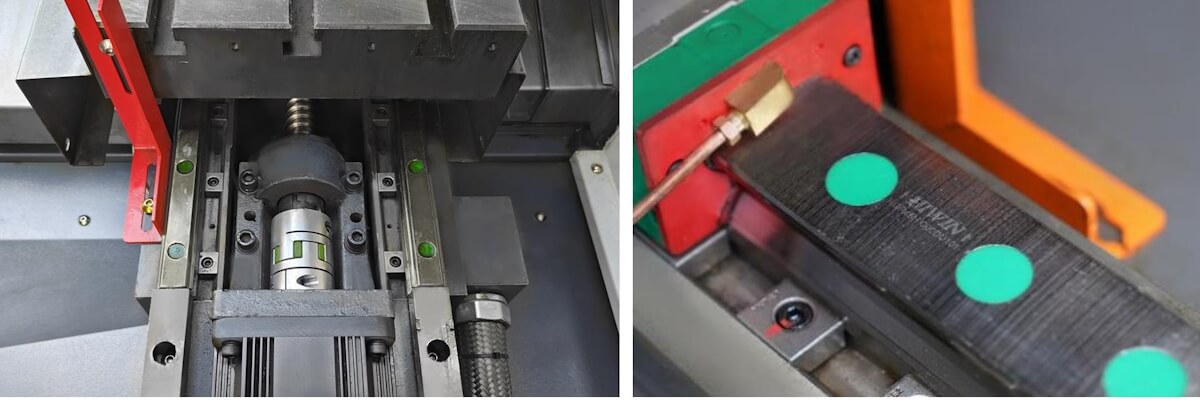

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда TWSH, благодаря которым обеспечивается высокая точность обработки.

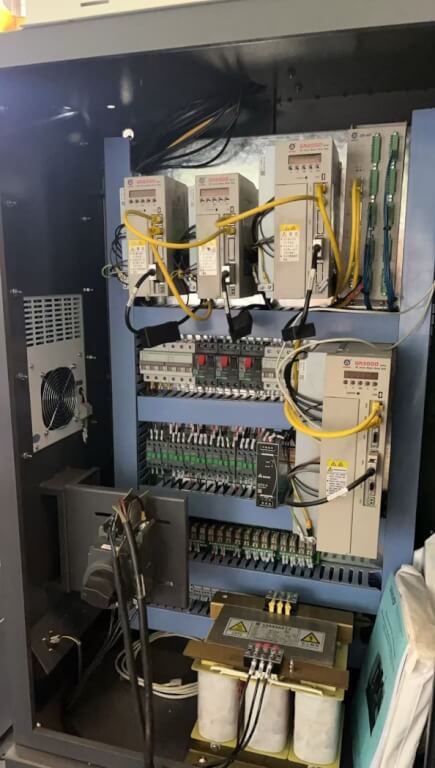

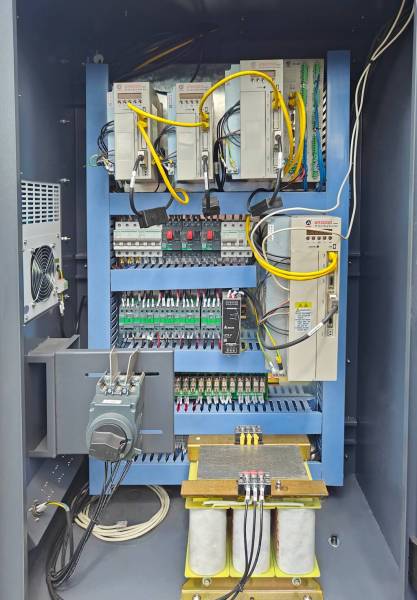

Внутри электрошкафа расположены сервоприводы и электрокомпоненты от всемирно известного бренда Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

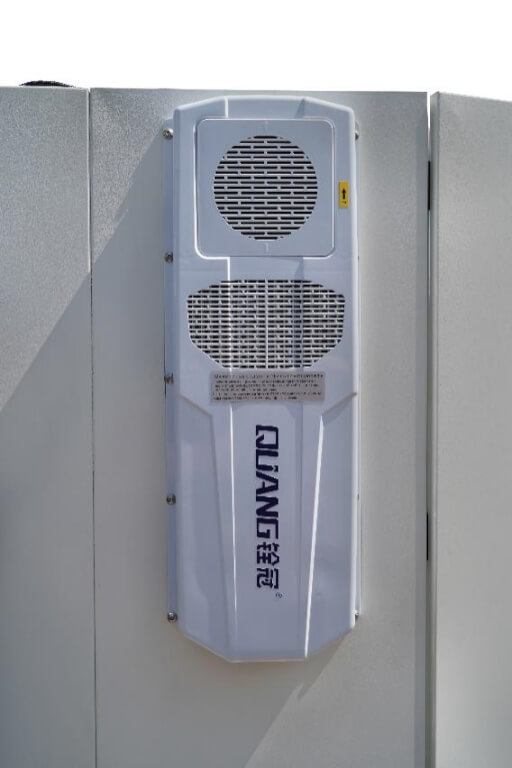

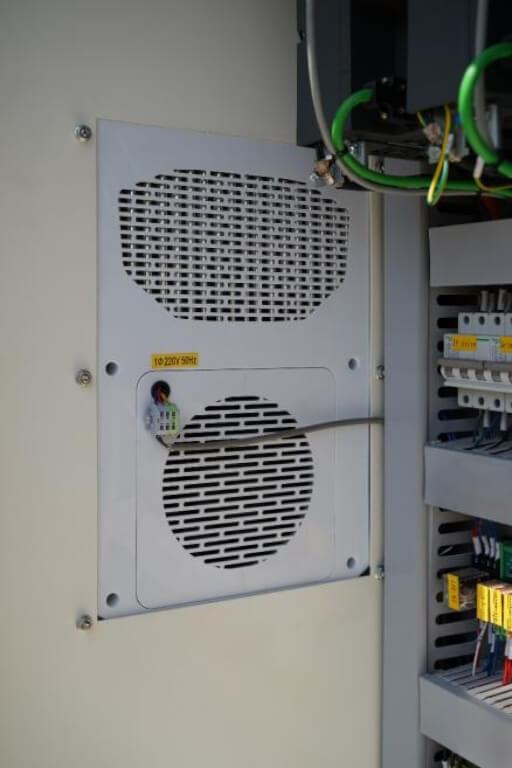

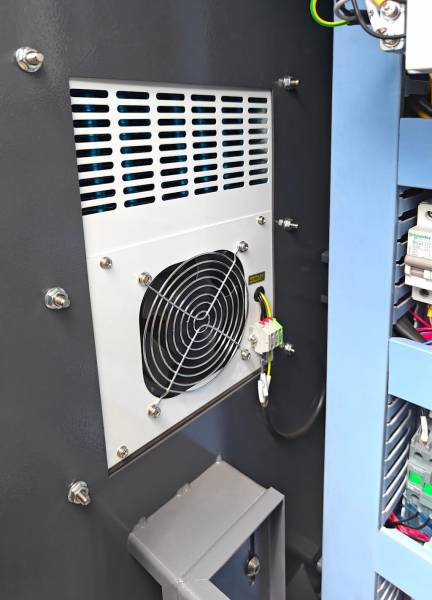

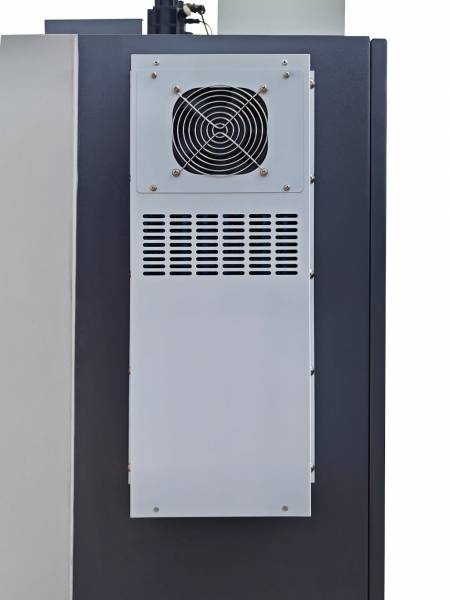

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.
В стандартную комплектацию станка входят:
- ЧПУ GSK;
- Главный двигатель и сервопривода бренда GSK;
- Шпиндель бренда AIMACH (Тайвань);
- Интерфейс USB;
- Линейные направляющие TWSH (Тайвань);
- ШВП бренда TWSH (Тайвань);
- Система охлаждения электрошкафа;
- Лампа освещения;
- Централизованная система автоматической смазки;
- Система подачи СОЖ;
- Телескопическая защита направляющих перемещения рабочего стола;

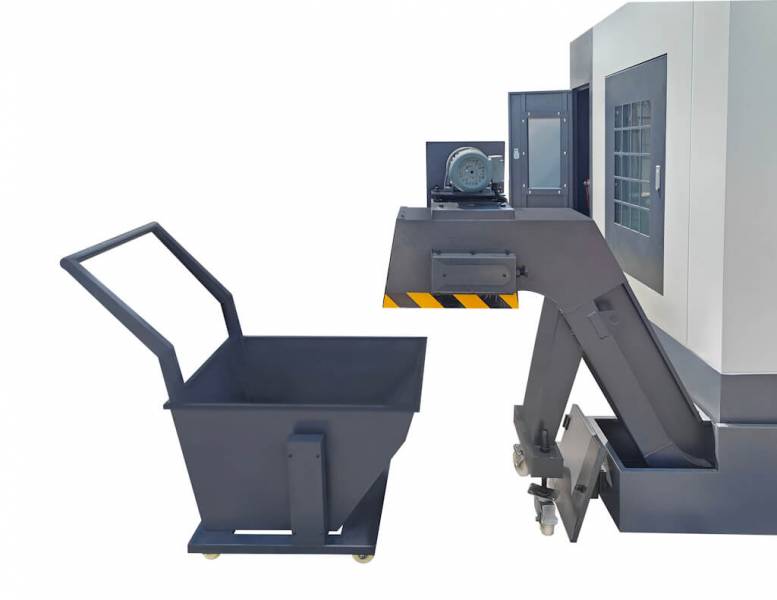

- Цепной конвейер для стружки;
- Инструкция по эксплуатации.
Технические характеристики воздушного компрессора:
- Рабочее давление: 8 бар;
- Производительность: 120 л/мин;
- Мощность электродвигателя: 1,8 кВт;
- Напряжение питания: 380 В;
- Обороты двигателя: 1420 об/мин;
- Емкость ресивера: 70 л.
