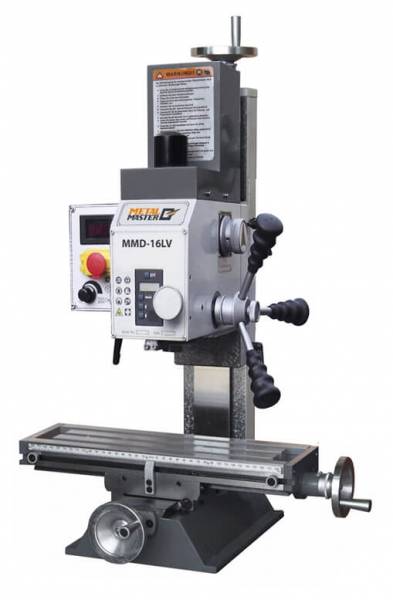

Настольный фрезерный станок Metal Master MMD - 16LV MG

Сейчас этот товар смотрят 5 человек
  • sale
Фрезерные станки, Metal Master MMD - 16LV MG
156 156 руб.
171 787 руб.
Связаться с нами:
Купить со скидкой ПОЛУЧИТЬ КП
Скидка 15 631 руб
Технические характеристики
МодельMMD - 16LV MG
Двигатель0,50 кВт,220 В
Тип двигателяКоллекторный
Коробка скоростейВариатор
Макс. диаметр рассверливания в стали, мм16
Макс. размер торцевой фрезы, мм50
Макс. размер концевой фрезы, мм16
Ход пиноли, мм50
Конус шпинделяМТ 2
Наклон фрезерной головки± 90°
Кол-во скоростей2
Скорости шпинделя, об/мин50-2250
Длина стола500
Ширина стола, мм140
Ход оси (Х/Y/Z), мм220/160/210
Расстояние от шпинделя до колонны145
Расстояние от шпинделя до стола210
Размер Т-паза мм10
Габаритные размеры упаковки, мм560×510×840
Габаритные размеры Станка, мм606×476×788
Масса нетто/брутто, кг60/70
Видеообзор
Видеообзор станка
Описание

Описание станка Настольный фрезерный станок Metal Master MMD - 16LV MG

Конструкция станка METAL MASTER MMD - 16LV MG предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.

Настольный фрезерный станок Metal Master MMD - 16LV MG

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

Настольный фрезерный станок Metal Master MMD - 16LV MG

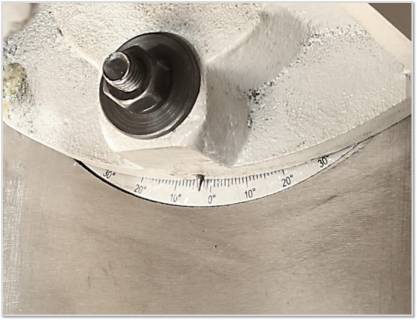

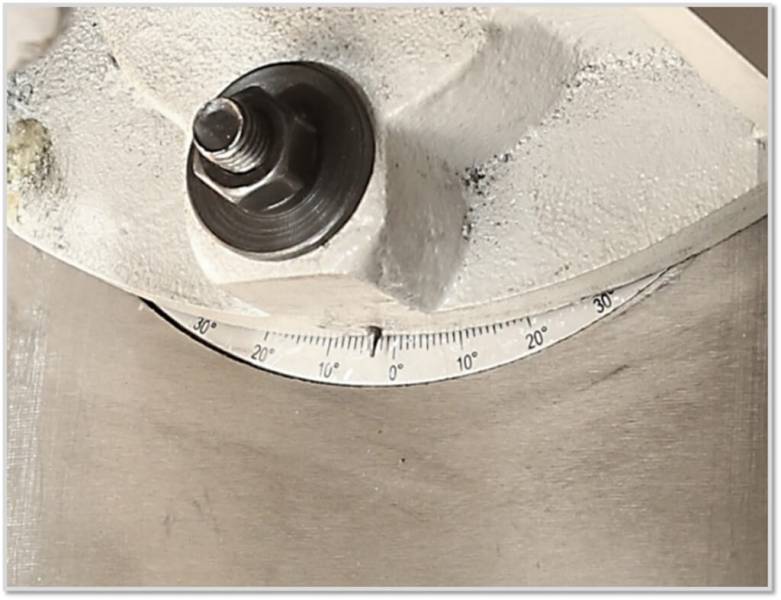

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

Настольный фрезерный станок Metal Master MMD - 16LV MG

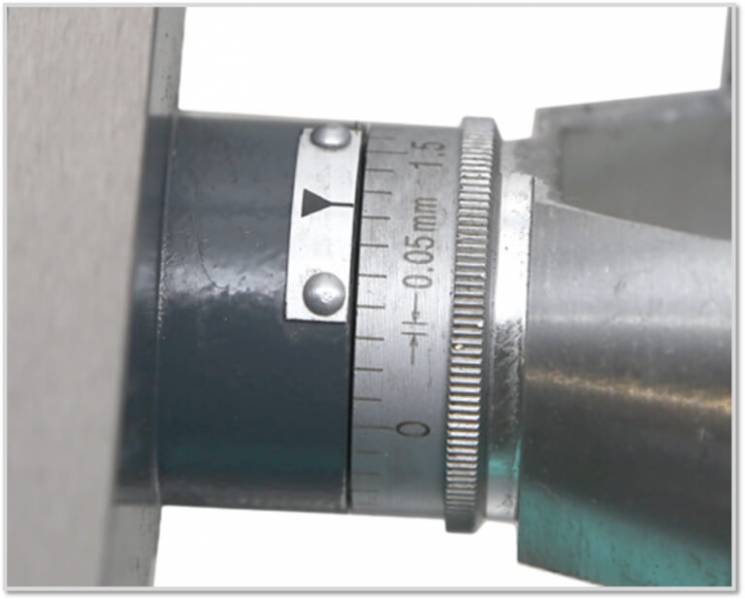

Все рукоятки оснащены четкими и удобными лимбами.

Настольный фрезерный станок Metal Master MMD - 16LV MG

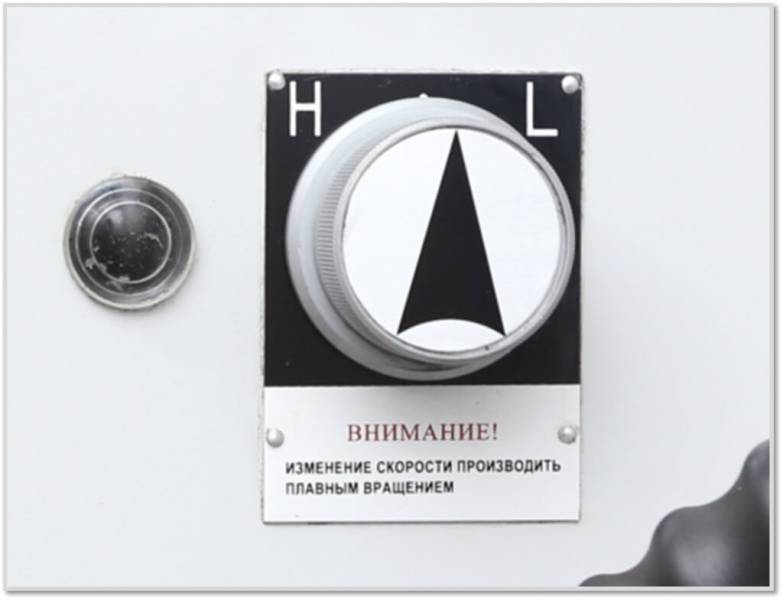

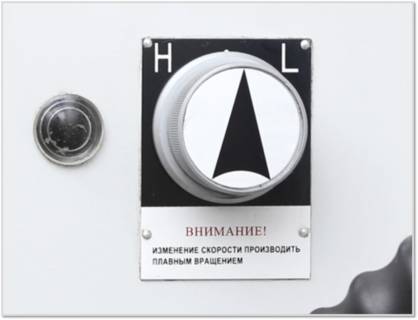

Ручка управления 2 диапозонов скоростей шпинделя.

Настольный фрезерный станок Metal Master MMD - 16LV MG

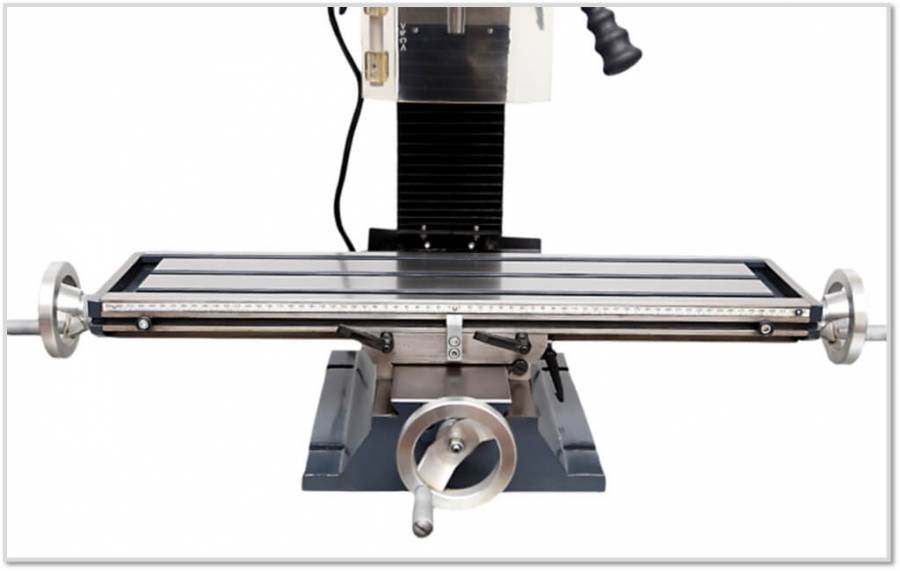

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

Настольный фрезерный станок Metal Master MMD - 16LV MG

Максимальный ход пиноли - 50 мм.

Настольный фрезерный станок Metal Master MMD - 16LV MG

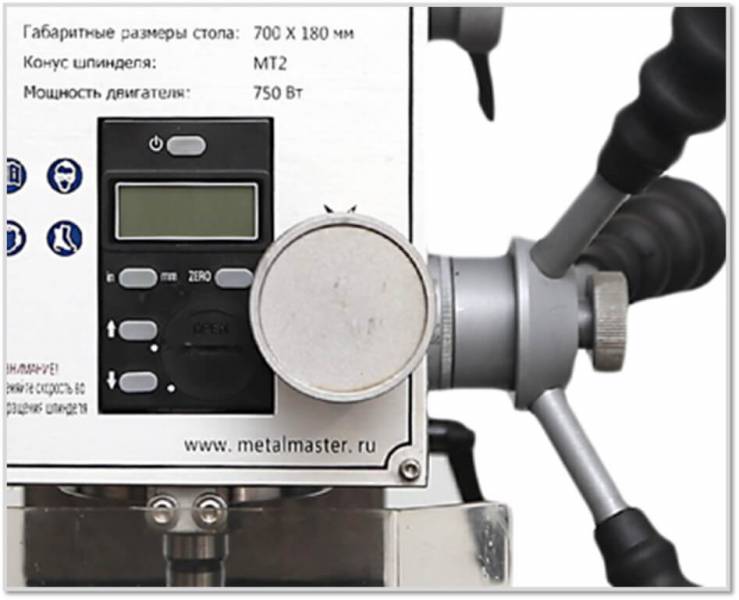

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Настольный фрезерный станок Metal Master MMD - 16LV MG

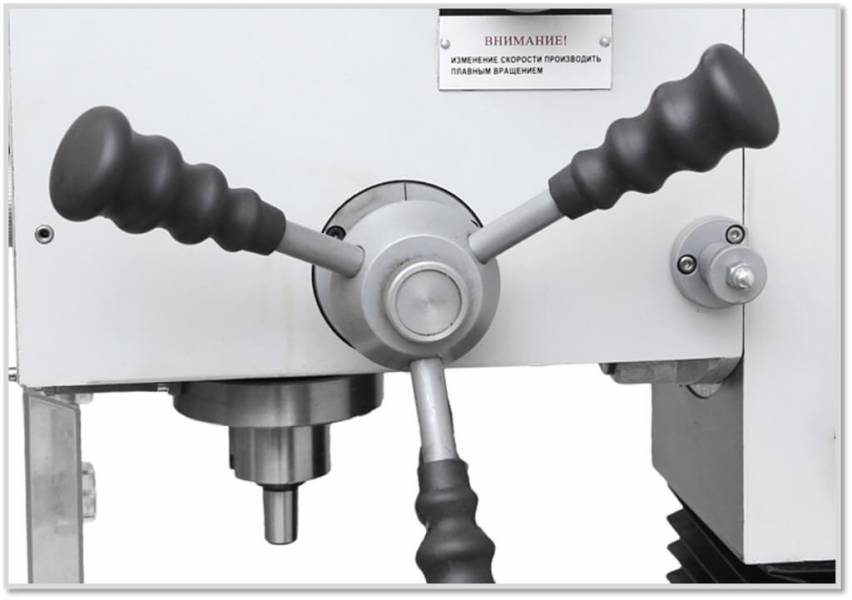

Вертикальный шпиндель снабжен звездчатой рукояткой.

Настольный фрезерный станок Metal Master MMD - 16LV MG

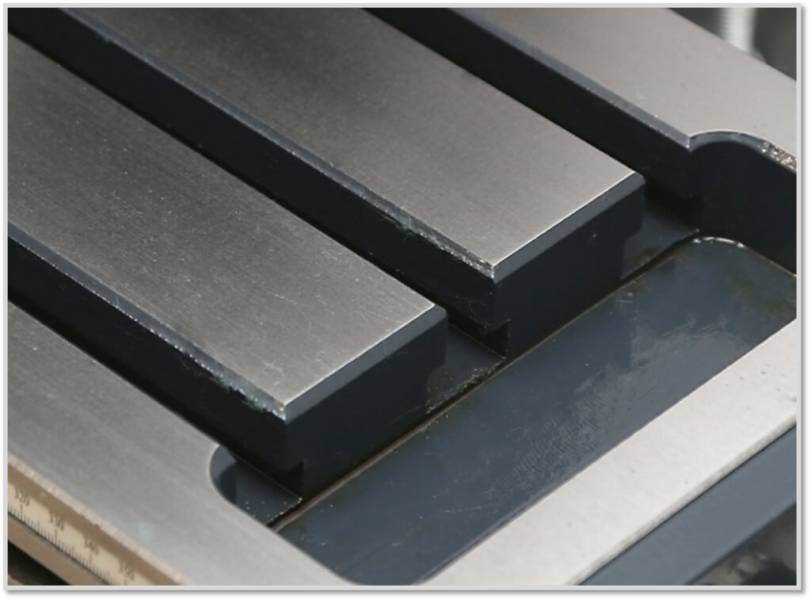

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

Настольный фрезерный станок Metal Master MMD - 16LV MG

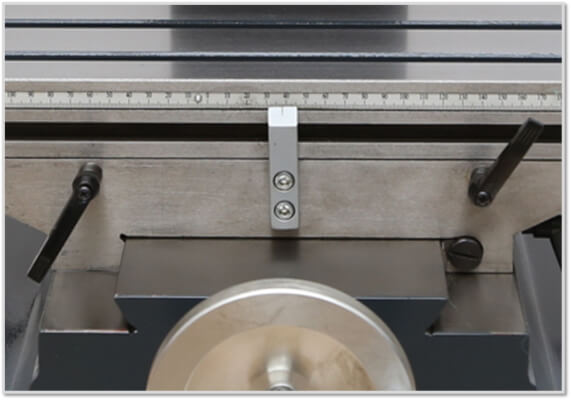

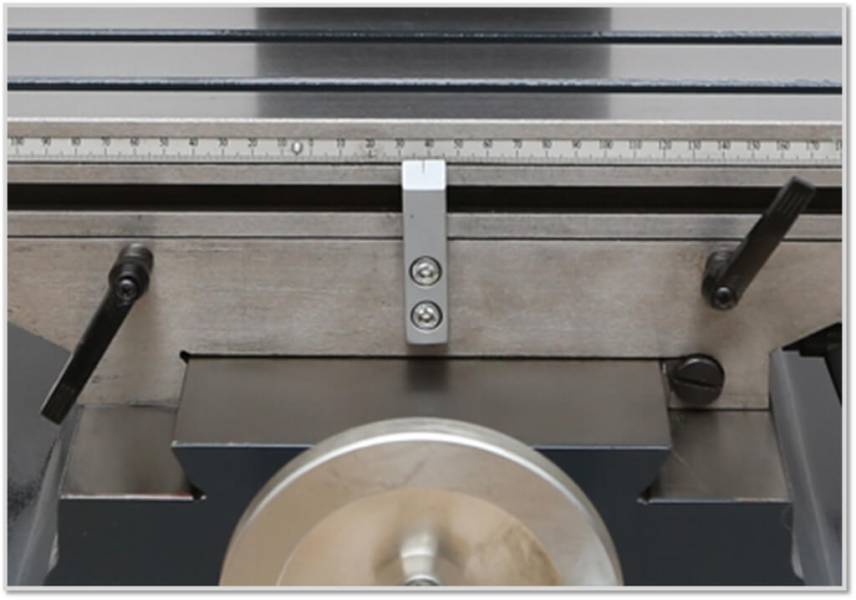

Положение стола по каждой оси фиксируется стопорными ручками.

Настольный фрезерный станок Metal Master MMD - 16LV MG

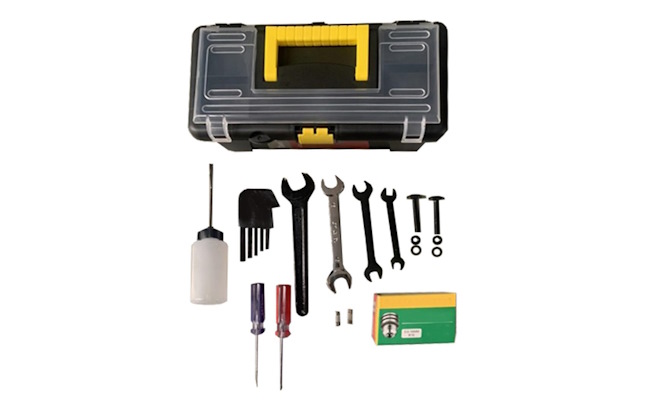

В стандартную комплектацию станка входит комплект инструмента для обслуживания. В комплект инструмента входят: масленка, набор шестигранных торцевых ключей (2.5, 3, 4, 5, 6, 8 мм), набор двусторонних гаечных ключей (8-10, 11-13, 16-18 мм), односторонний гаечный ключ (25 мм), болт под Т-образный паз/гайка/шайба (2 комплекта), предохранитель (2 шт.), отвертка плоская, отвертка крестовая, патрон сверлильный В16 с ключом 3-16 мм.

Описание:

Настольные фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу
  • Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка
  • Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
  • Большой прецизионный крестовый стол

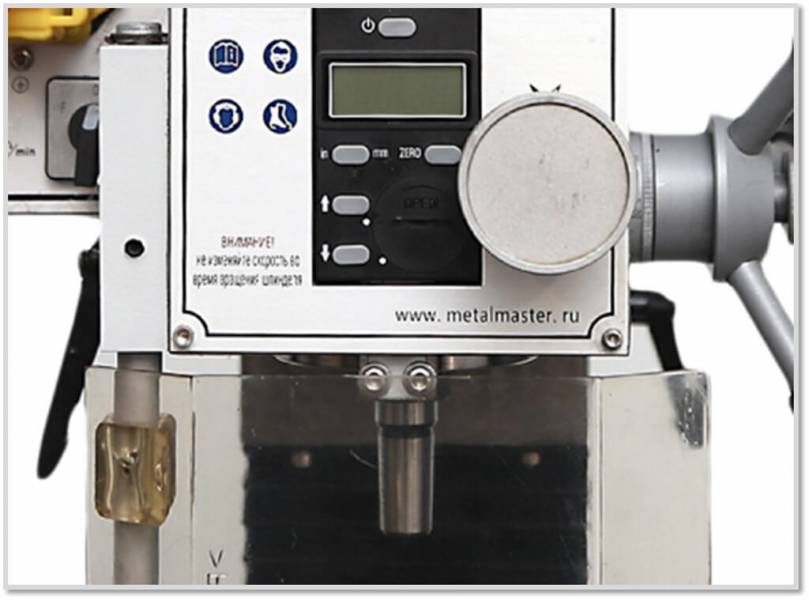

  • Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
  • Наклон фрезерной головки ± 90°
  • Точное перемещение пиноли шпинделя
  • Прочная чугунная стойка
  • Быстро регулируемый упор глубины сверления

В стандартную комплектацию станка входят:

  • Комплект инструмента для обслуживания
  • Станок в сборке
  • Инструкция

Товар из разделов

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master MMD - 16LV MG
  • Сергей 11.11.2023 в 19:07
    Добрый день. Есть возможность подключения автоподачи по оси Х и подключения УЦИ ?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день!
    Данные опции мы устанавливаем под заказ. Отправьте заявку на нашу электронную почту и наши менеджеры дадут информацию о стоимости и сроках изготовления станка с этими опциями.
  • Дарья Михайлова 10.05.2023 в 17:12
    Какая мощность у двигателя?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Мощность двигателя составляет 0,5 кВт.
  • Максим Иванов 08.06.2023 в 11:49
    Имеется ли возможность застопорить стол в необходимом положении?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Положение стола по каждой оси фиксируется стопорными ручками.
