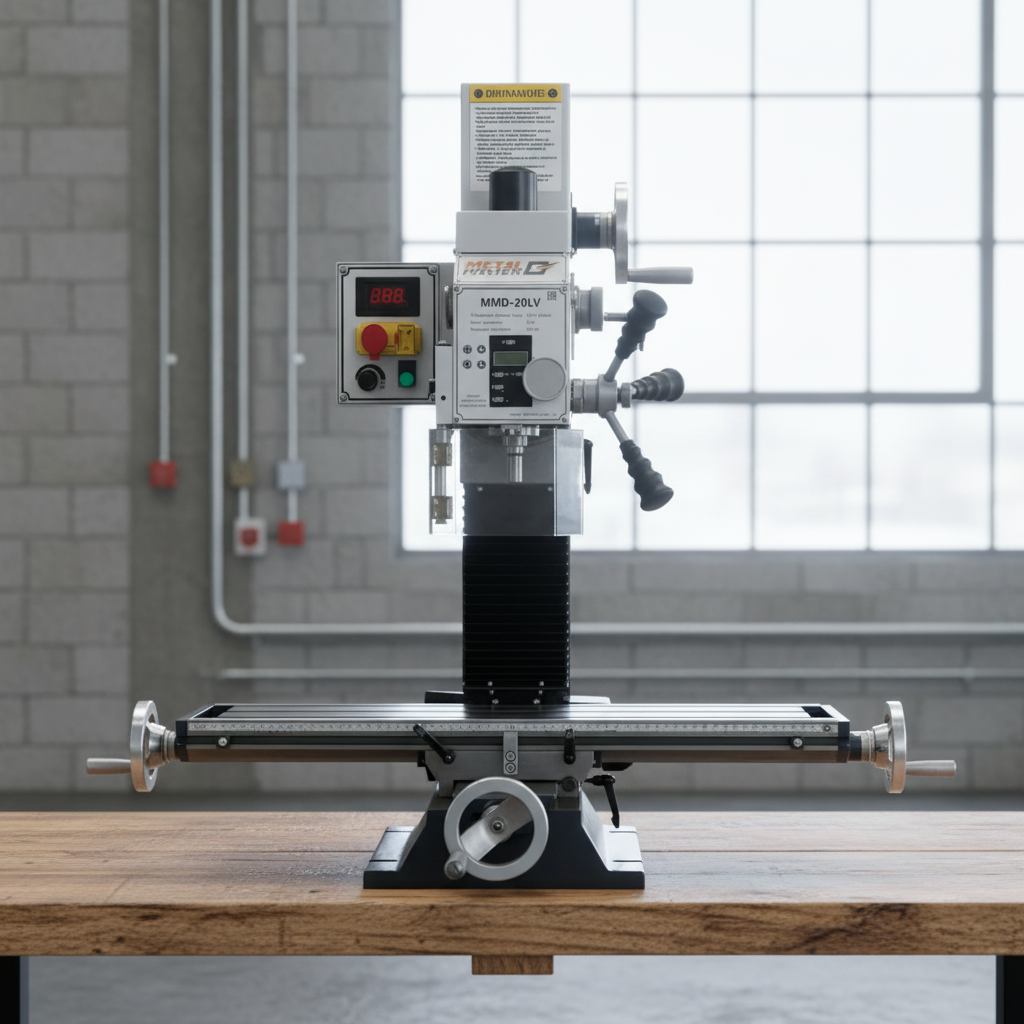

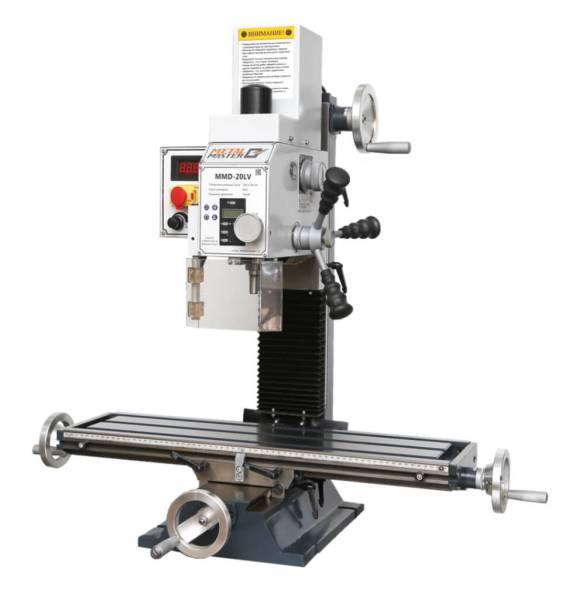

Настольный фрезерный станок Metal Master MMD - 20LV MG
| Модель | MMD - 20LV MG |
|---|---|
| Двигатель | 0,75 кВт, 220 В |
| Тип двигателя | Коллекторный |
| Коробка скоростей | Вариатор |
| Макс. диаметр рассверливания в стали, мм | 20 |
| Макс. размер торцевой фрезы, мм | 63 |
| Макс. размер концевой фрезы, мм | 16 |
| Ход пиноли, мм | 50 |
| Конус шпинделя | МТ 2 |
| Расстояние от оси шпинделя до стола, мм | 370 |
| Расстояние от оси шпинделя до колонны, мм | 160 |
| Наклон фрезерной головки | ± 90° |
| Кол-во скоростей | 2 |
| Скорости шпинделя, об/мин | 50-2250 |
| Длина стола | 700 |
| Ширина стола, мм | 180 |
| Ширина Т-паза, мм | 12 |
| Ход оси Х, мм | 370 |
| Ход оси Y, мм | 140 |
| Габаритные размеры упаковки, мм | 760×710×950 |
| Габаритные размеры станка, мм | 950×580×940 |
| Масса нетто/брутто, кг | 110/140 |
Описание станка Настольный фрезерный станок Metal Master MMD - 20LV MG
Конструкция станка METAL MASTER MMD - 20LV MG предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.
Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

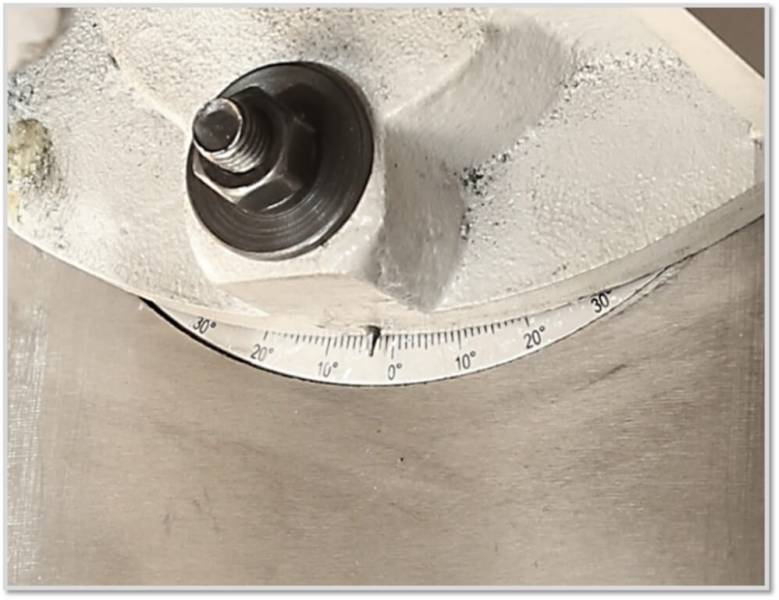

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.
Все рукоятки оснащены четкими и удобными лимбами.

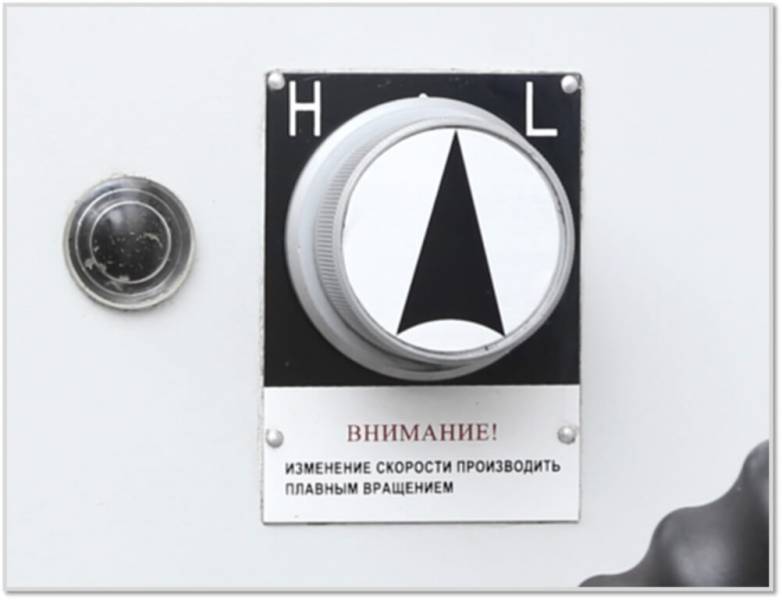

Ручка управления 2 диапозонов скоростей шпинделя.

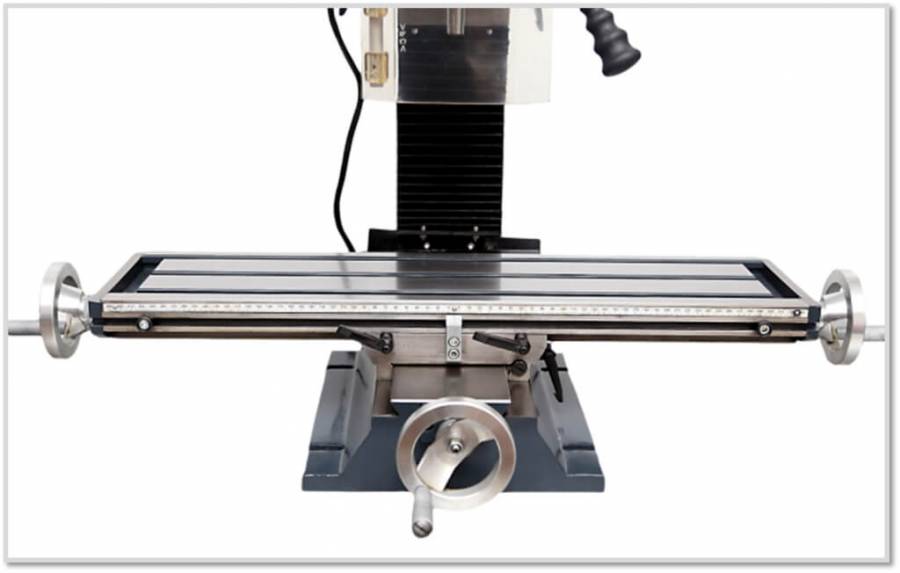

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».
Максимальный ход пиноли - 50 мм.

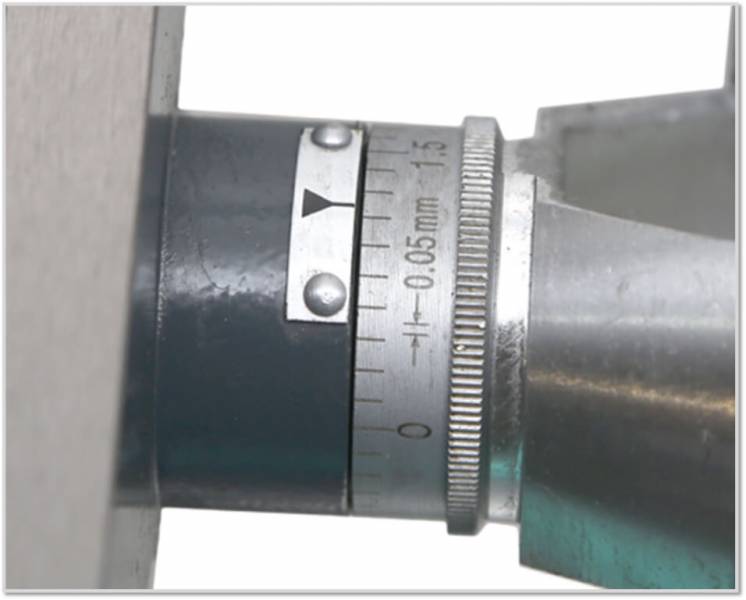

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

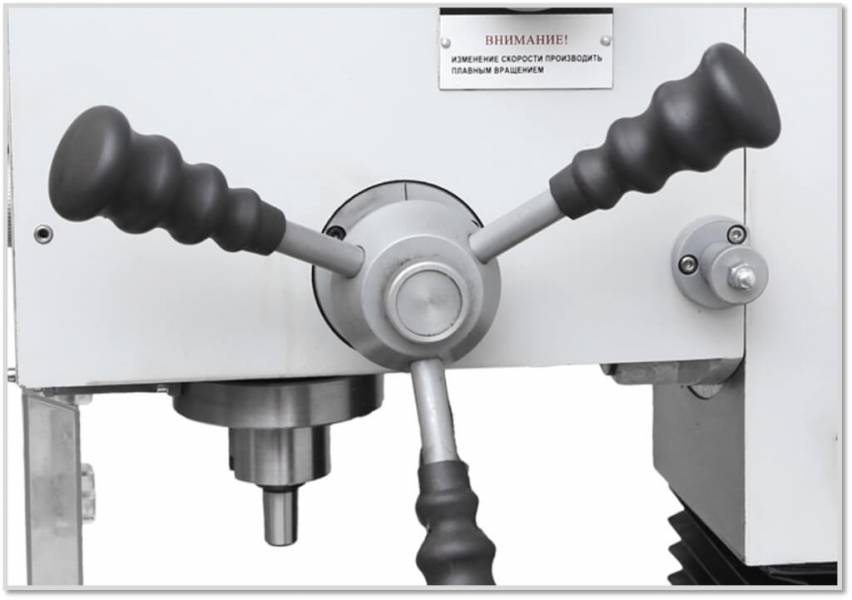

Вертикальный шпиндель снабжен звездчатой рукояткой.

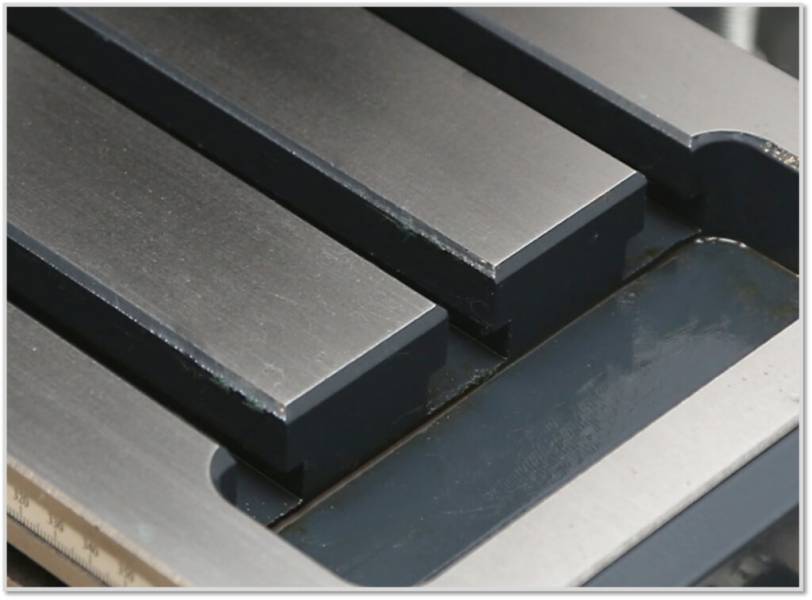

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

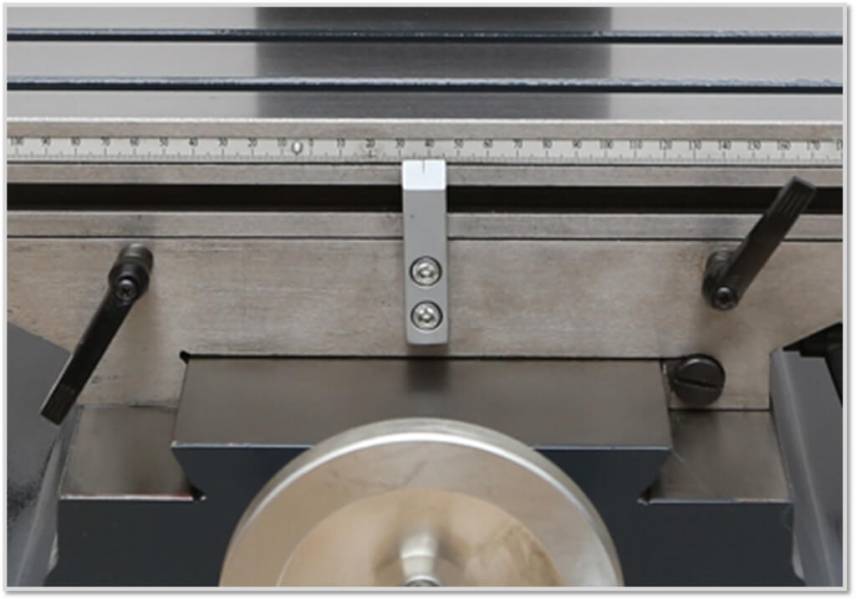

Положение стола по каждой оси фиксируется стопорными ручками.

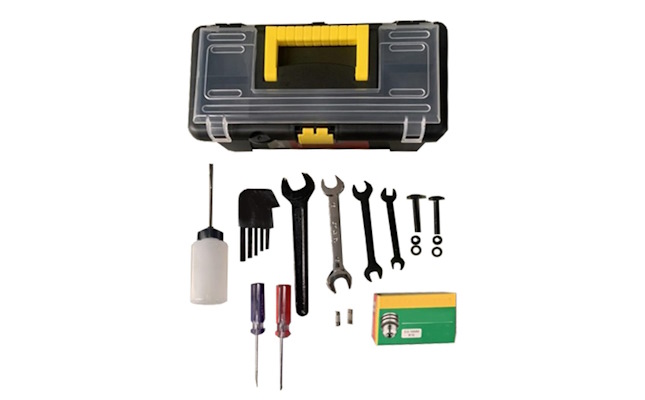

В стандартную комплектацию станка входит комплект инструмента для обслуживания. В комплект инструмента входят: масленка, набор шестигранных торцевых ключей (2.5, 3, 4, 5, 6, 8 мм), набор двусторонних гаечных ключей (8-10, 11-13, 16-18 мм), болт под Т-образный паз/гайка/шайба (2 комплекта), предохранитель (2 шт.), отвертка плоская, отвертка крестовая, патрон сверлильный В16 с ключом 3-16 мм.
Описание:
Настольные фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу
- Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка

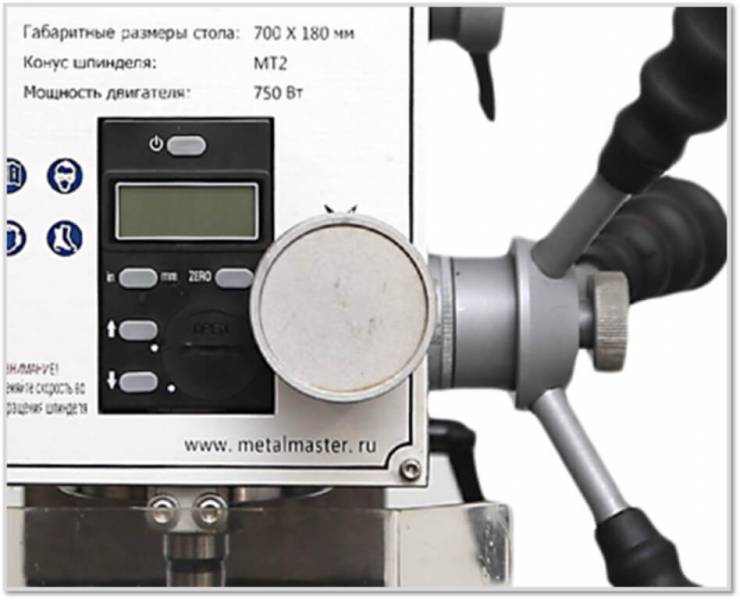

- Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
- Большой прецизионный крестовый стол

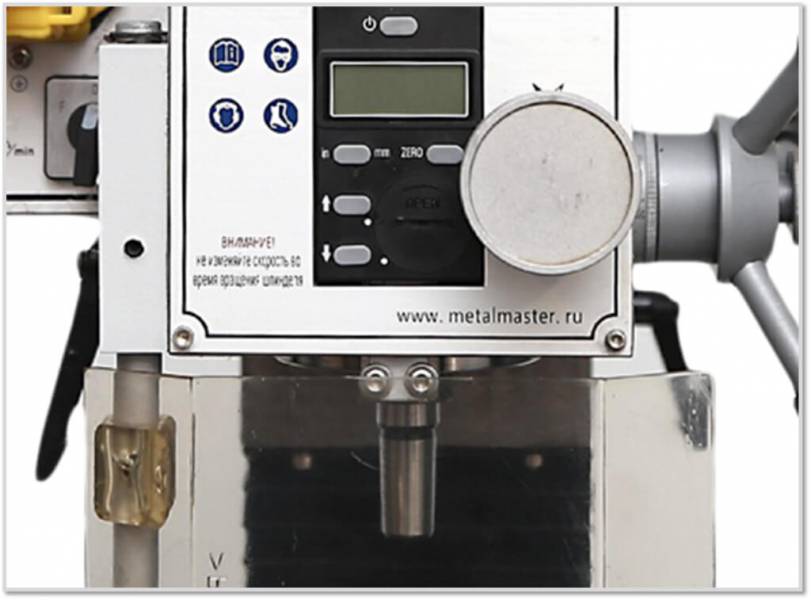

- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
- Наклон фрезерной головки ± 90°
- Точное перемещение пиноли шпинделя
- Прочная чугунная стойка
- Быстро регулируемый упор глубины сверления
В стандартную комплектацию станка входят:
- Комплект инструмента для обслуживания
- Станок в сборке
- Инструкция
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Андрей Зимин 15.01.2023 в 12:06Регулировка скоростей бесступенчатая?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Да, количество оборотов шпинделя выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка. -
Глеб Давыдов 22.02.2023 в 13:44Внутренний конус шпинделя, МТ3?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Данная модель имеет конус шпинделя МТ 2.
-
