Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
201 498 руб.
221 708 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal MasterMMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal MasterMMD 25LV BD с ременной передачей
  • Фрезерные станки, Metal MasterMMD 25LV BD с ременной передачей
Технические характеристики
Технические характеристикиMMD - 25LV BD
Двигатель0,75 кВт,220 В
Тип двигателяАсинхронный
Коробка скоростейВариатор + ременная
Макс. диаметр рассверливания в стали, мм25
Макс. размер торцевой фрезы, мм63
Макс. размер концевой фрезы, мм16
Ход пиноли, мм50
Конус шпинделяMT3
Расстояние от оси шпинделя до колонны, мм185
Макс. расстояние от шпинделя до стола, мм345
Наклон фрезерной головки± 90°
Диапазон скоростей шпинделя, об/мин75-2500
Длина стола700
Ширина стола, мм180
Ход оси Х, мм515
Ход оси Y, мм205
Ход оси Z, мм300
Количество Т-пазов/ширина/расстояние, мм3/12/63
Габаритные размеры упаковки. мм700*700*930
Габаритные размеры станка. мм610*560*820
Масса нетто/брутто, кг120/145
Видеообзор
Видеообзор станка
Описание

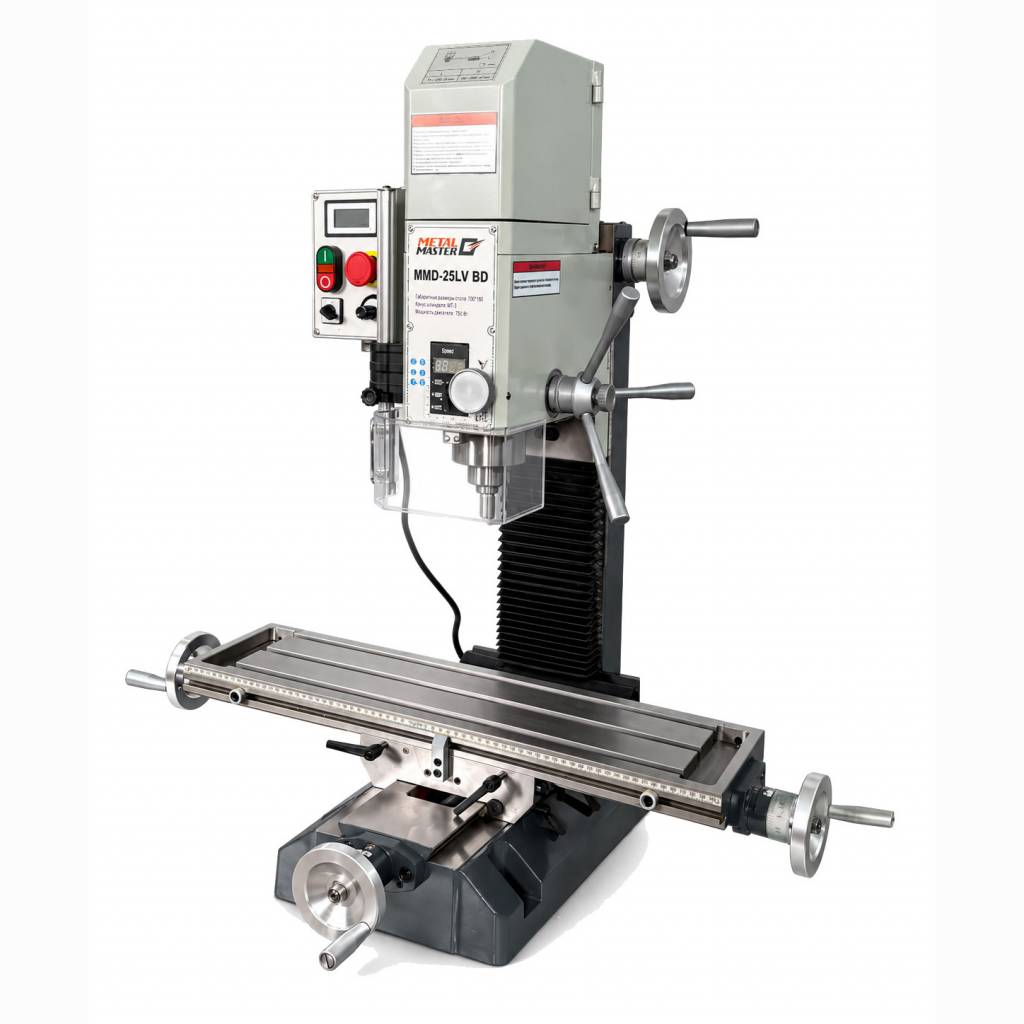

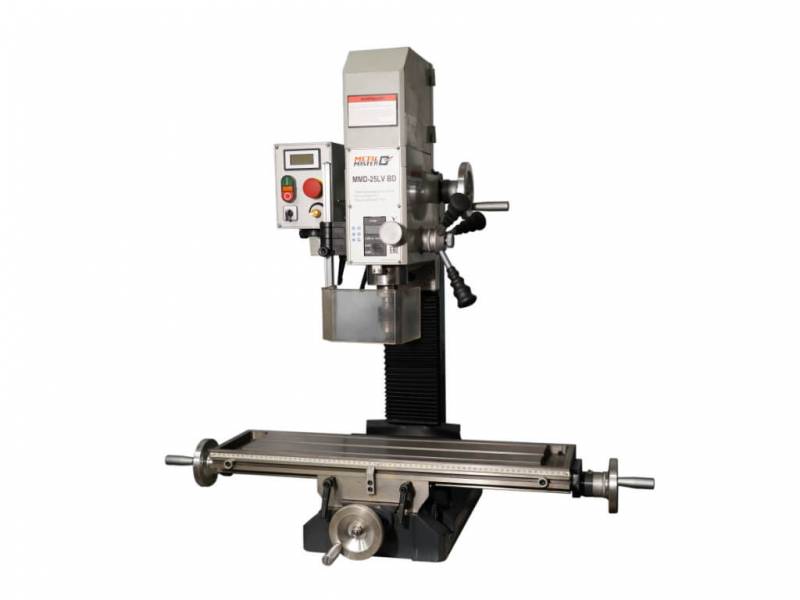

Описание станка Сверлильно-фрезерный станок METAL MASTER MMD - 25LV BD с ременной передачей

Конструкция станка METAL MASTER MMD - 25LV BD предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

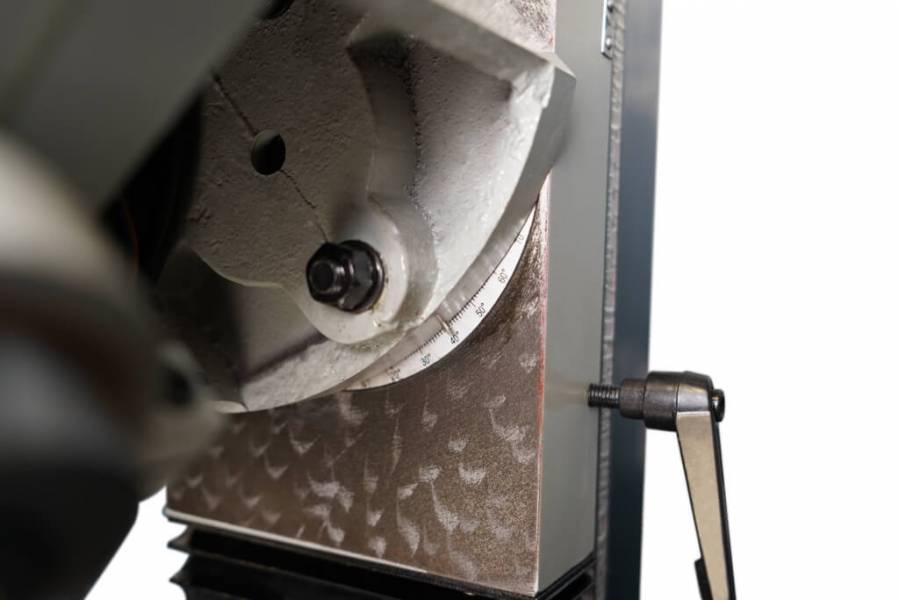

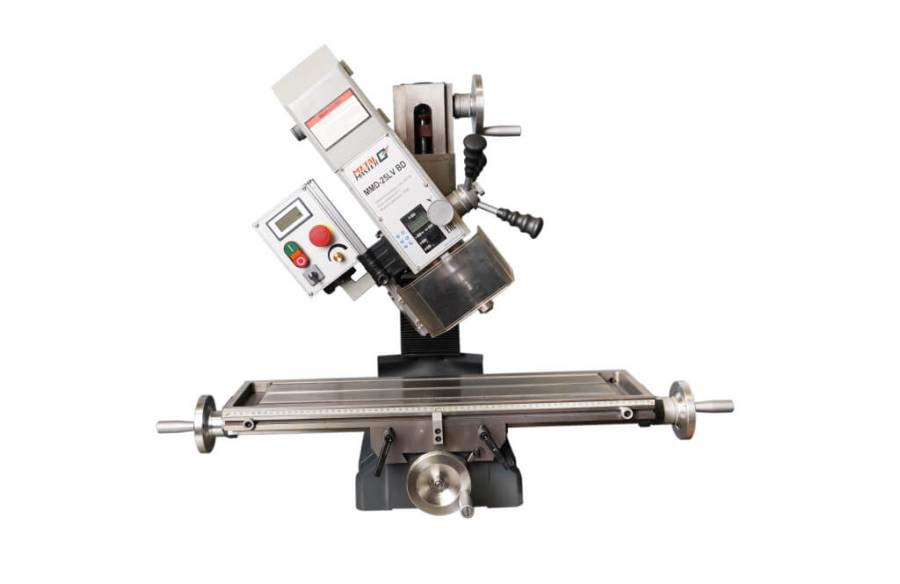

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

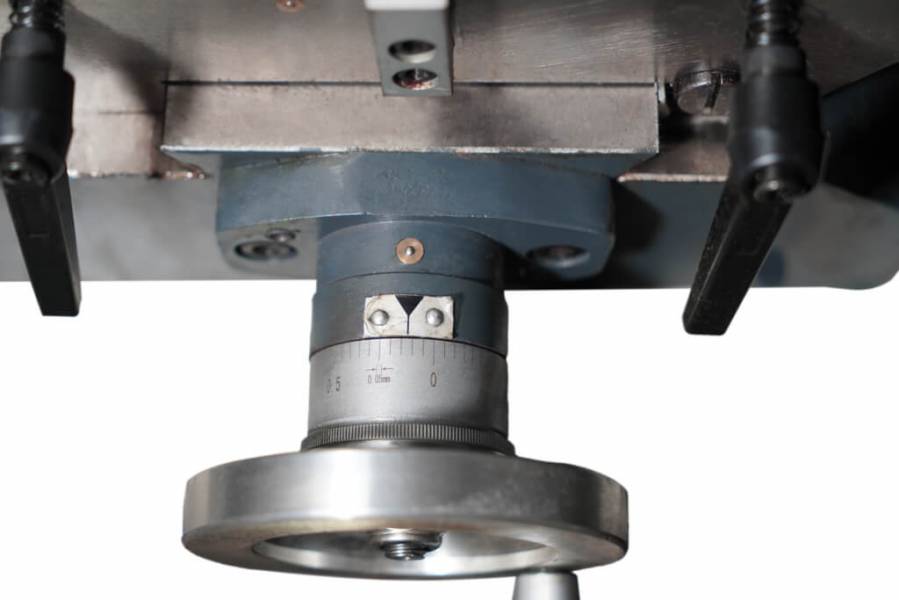

Все рукоятки оснащены четкими и удобно читаемыми лимбами.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

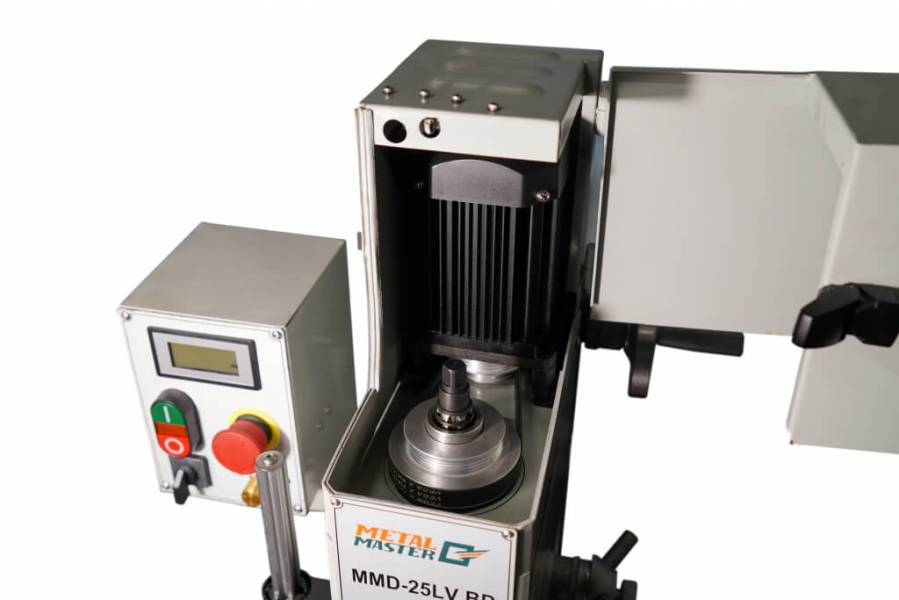

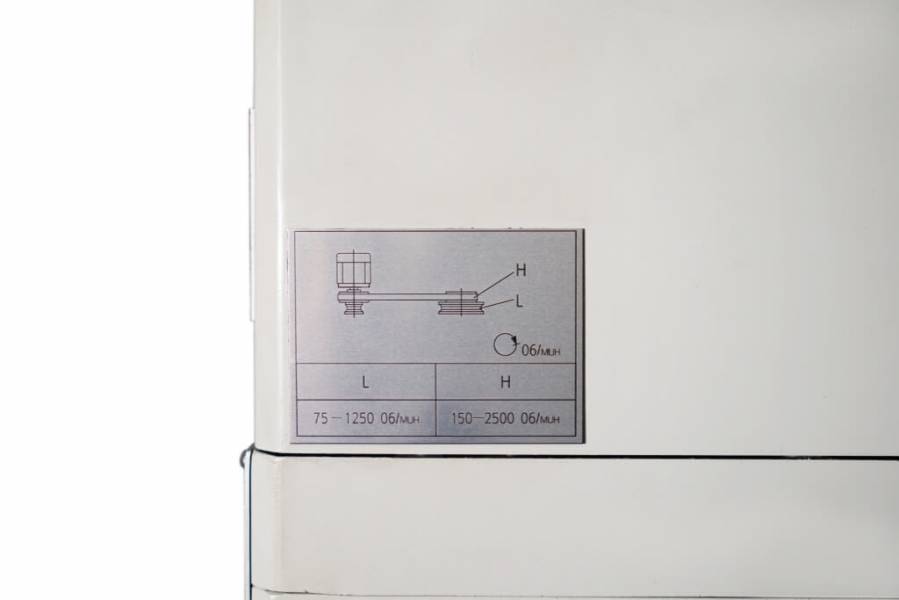

Переключение 2-х диапазонов скоростей шпинделя осуществляется с помощью перекидывания ремня на шкивах. Схема расположения ремня и диапазонов скоростей установлена на защитном кожухе.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

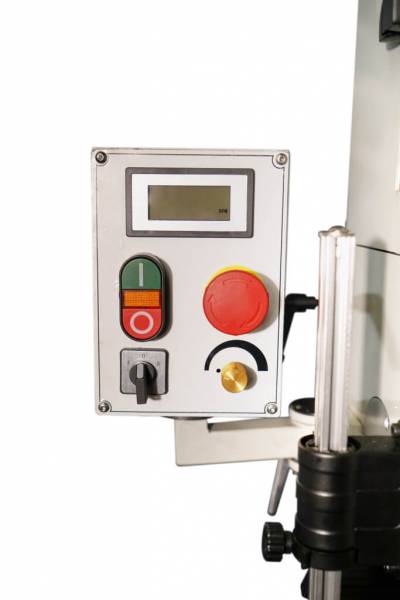

На блоке управления располагаются кнопки вкл/выкл, переключатель вращения шпинделя, кнопка аварийной остановки, и потенциометр с помощью которого регулируется скорость оборотов шпинделя.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

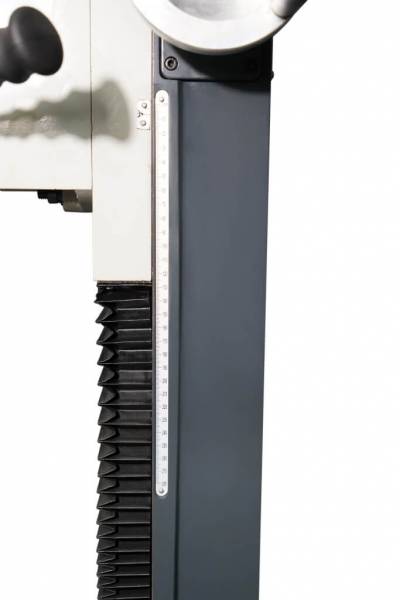

Положение фрезерной головы можно отследить с помощью линейки ,которая расположена с правой стороны колонны.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

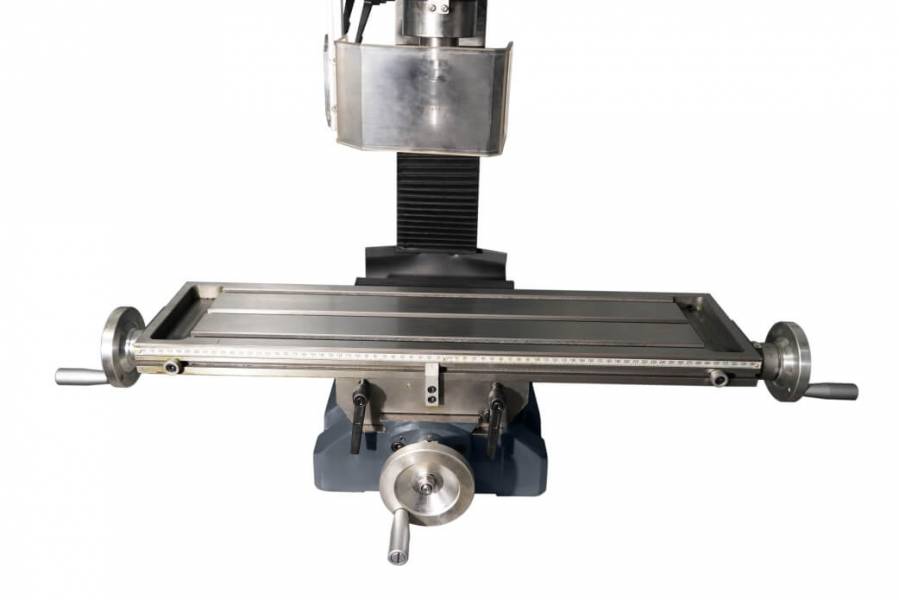

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

Максимальный ход пиноли - 50 мм

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

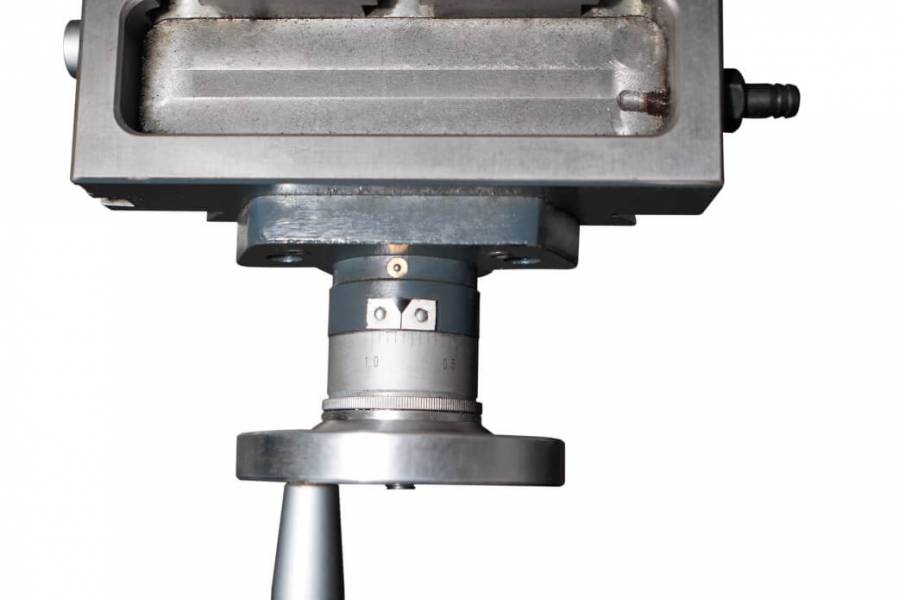

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

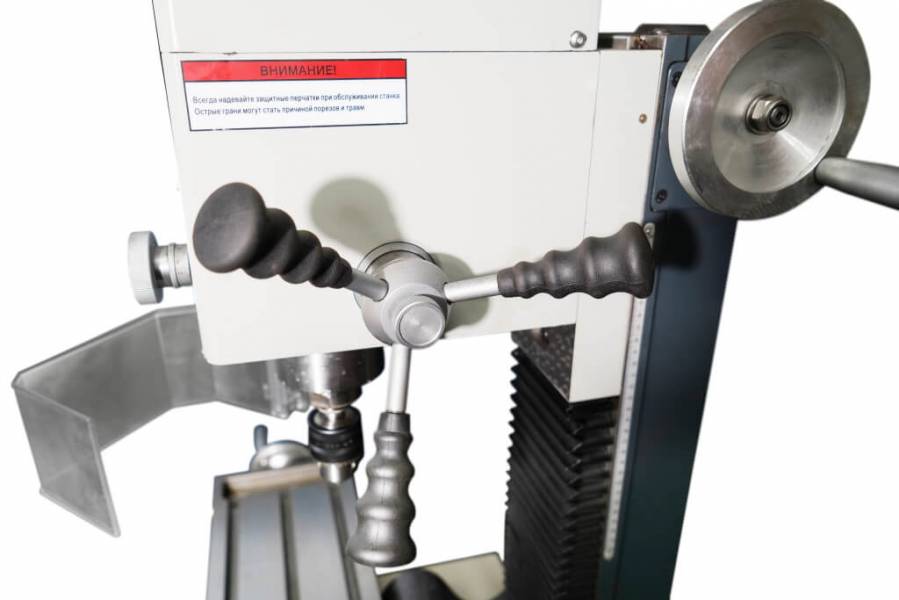

Для опускания и поднятия пиноли вертикальный шпиндель снабжен звездчатой рукояткой.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

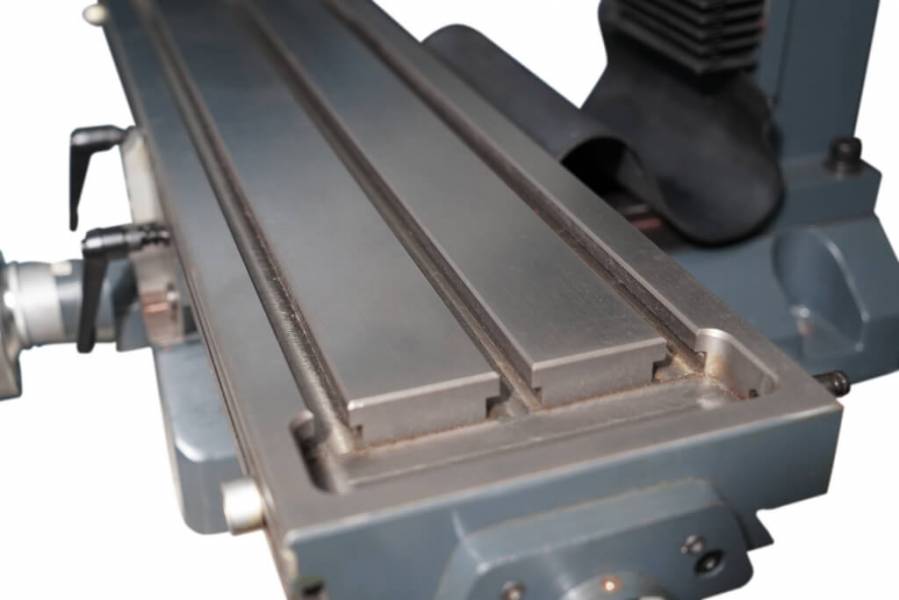

Рабочий стол оснащен Т - образными пазами 12 мм для установки прижимного оборудования.

Сверлильно-фрезерный станок Metal Master MMD - 25LV BD с ременной передачей

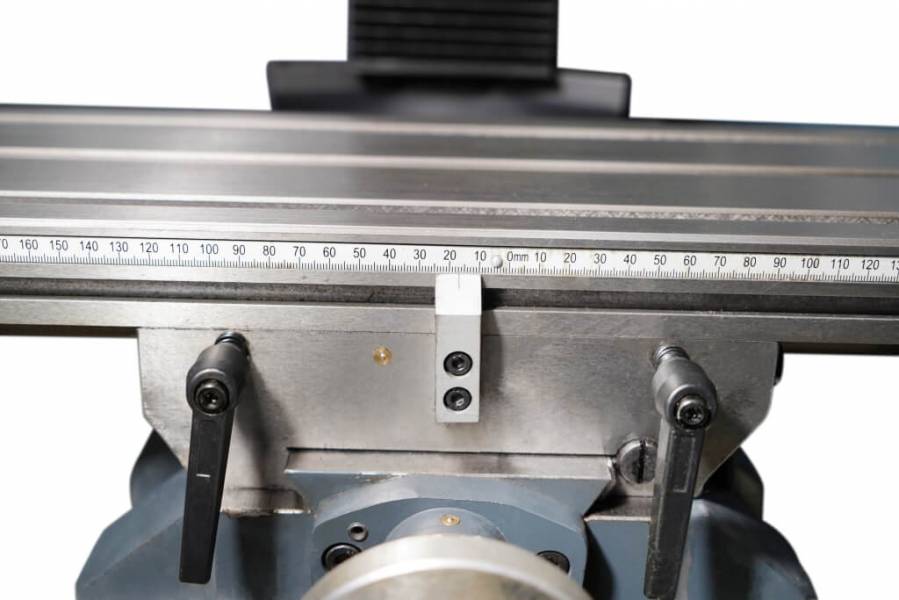

Положение стола по каждой оси фиксируется стопорными ручками.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.

Передача крутящего момента от двигателя осуществляется посредством ременной передачи, что позволяет выполнять на станке выполнять операции сверления.

Описание:

Вертикально-фрезерные станки используются как правило для сверления и фрезерования глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу;
  • Привод главного движения станка реализует вращение шпинделя диапазоне от 75 до 2500 об/мин, количество оборотов шпинделя в данных границах выбирается путем поворота ручки вариатора;
  • Большой прецизионный крестовый стол;
  • Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки;
  • Наклон фрезерной головки ±90°;
  • Точное перемещение пиноли шпинделя;
  • Ременная передача;
  • Прочная чугунная стойка.

В стандартную комплектацию станка входят:

  • Комплект инструмента для обслуживания;
  • Станок;
  • Инструкция.

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию на Ваш Email или телефон! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master MMD 25LV BD с ременной передачей
  • Анастасия Галкина 08.10.2022 в 11:37
    Каким образом переключаются скорости?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Переключение 2-х диапазонов скоростей шпинделя осуществляется с помощью перекидывания ремня на шкивах.
  • Владимир Губанов 30.01.2023 в 09:16
    Какие торцевые фрезы используются на данном станке?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Максимально возможный размер торцевой фрезы 63 мм.
