Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

Сегодня этот товар купили 4 человека
Сейчас этот товар смотрят 3 человека
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • sale
Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
303 150 руб.
333 508 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal Master MMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal MasterMMD 30LV BD с ременной передачей
  • Фрезерные станки, Metal MasterMMD 30LV BD с ременной передачей
Технические характеристики
Технические характеристикиMMD - 30LV BD
Двигатель1,5 кВт,220 В
Тип двигателяАсинхронный
Коробка скоростейВариатор + ременная
Макс. диаметр рассверливания в стали, мм30
Макс. размер торцевой фрезы, мм75
Макс. размер концевой фрезы, мм20
Ход пиноли, мм70
Конус шпинделяMT3
Расстояние от оси шпинделя до колонны, мм193
Макс. расстояние от шпинделя до стола, мм470
Наклон фрезерной головки± 90°
Диапазон скоростей шпинделя, об/мин75-2500
Длина стола840
Ширина стола, мм210
Ход оси Х, мм590
Ход оси Y, мм220
Ход оси Z, мм360
Количество Т-пазов/ширина/расстояние, мм3/14/63
Габаритные размеры упаковки, мм890*710*1120
Габаритные размеры станка, мм710*890*1120
Вес нетто/брутто, кг220/260
Видеообзор
Видеообзор станка
Описание

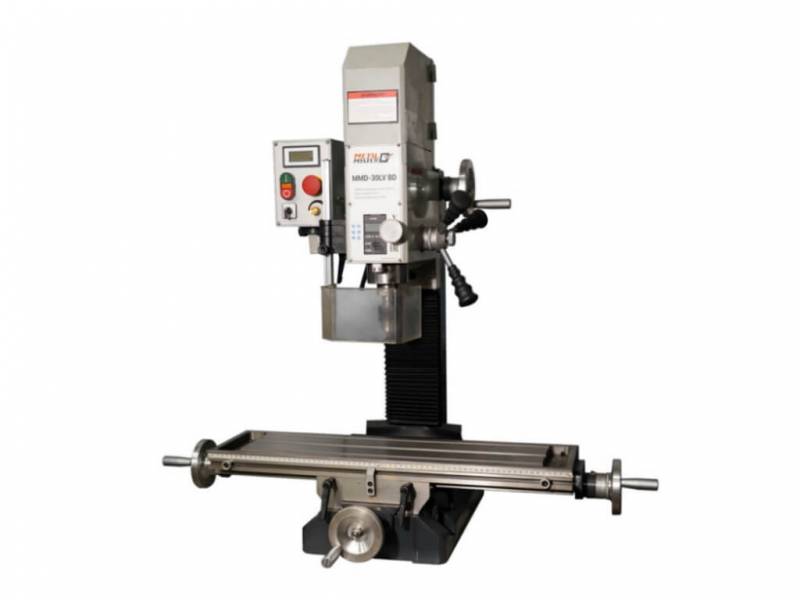

Описание станка Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

Конструкция станка METAL MASTER MMD - 30LV BD предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

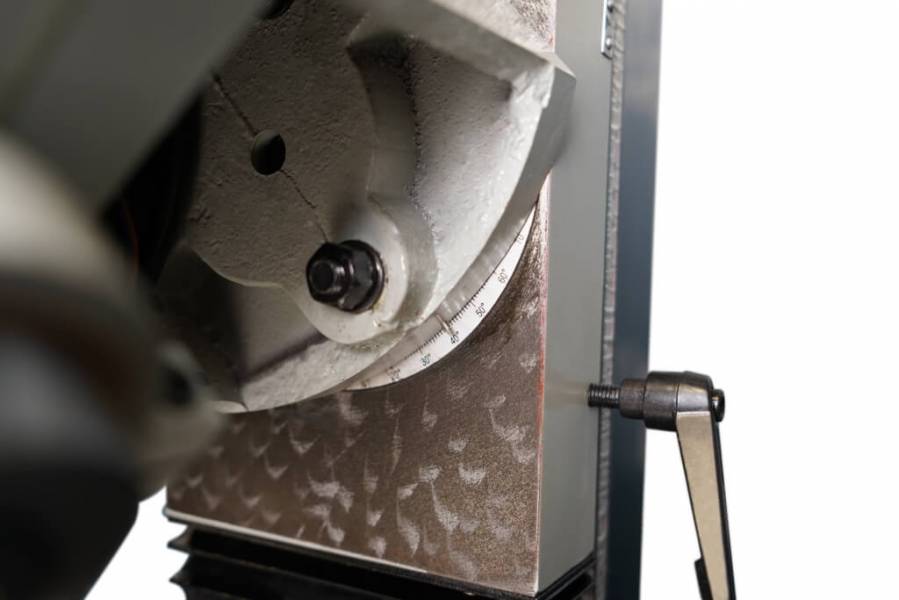

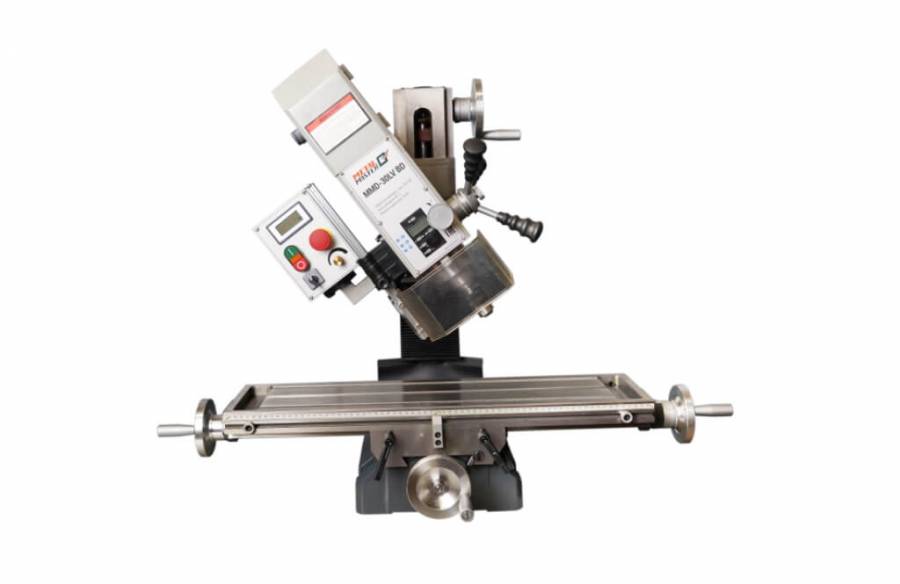

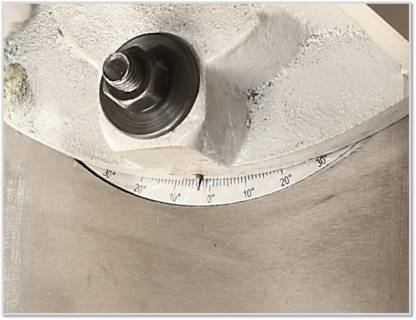

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

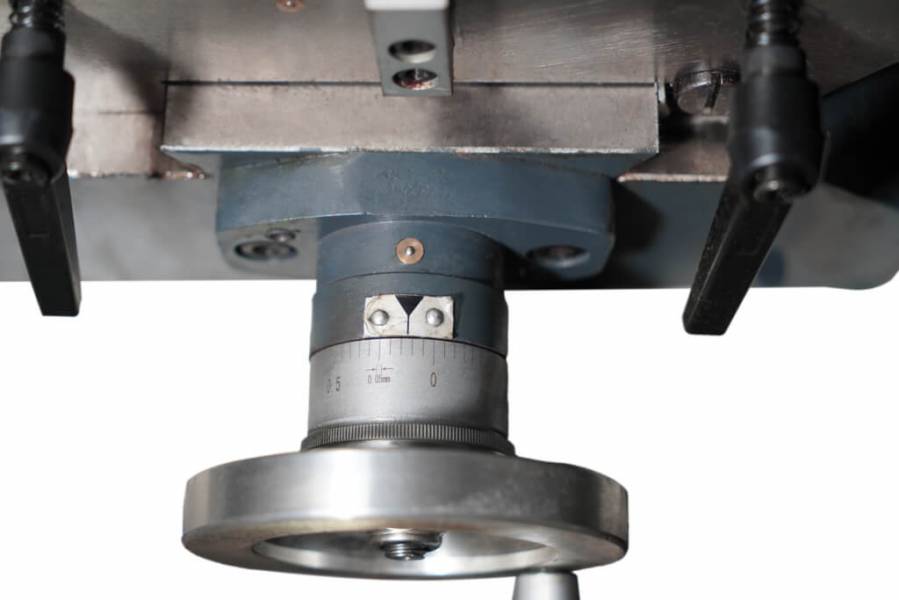

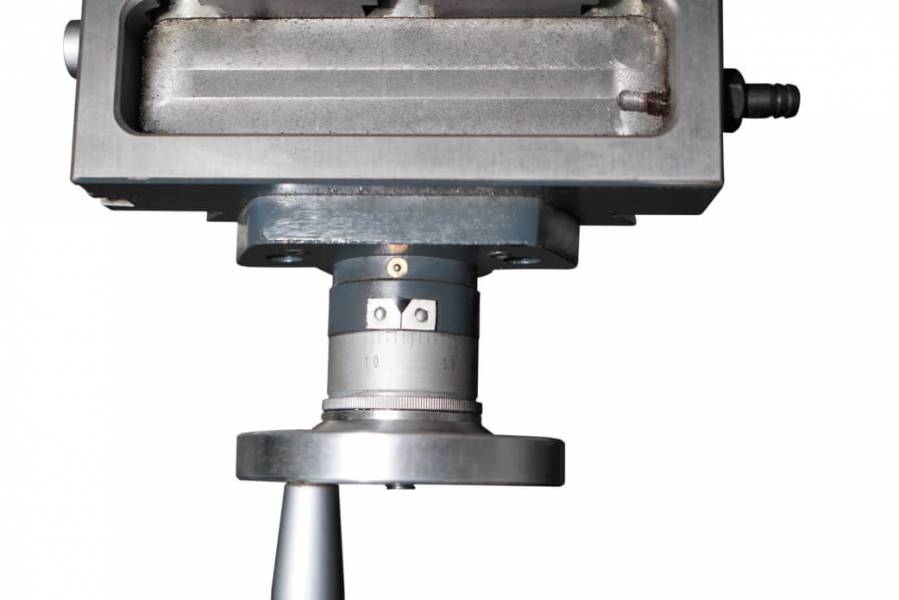

Все рукоятки оснащены четкими и удобно читаемыми лимбами.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

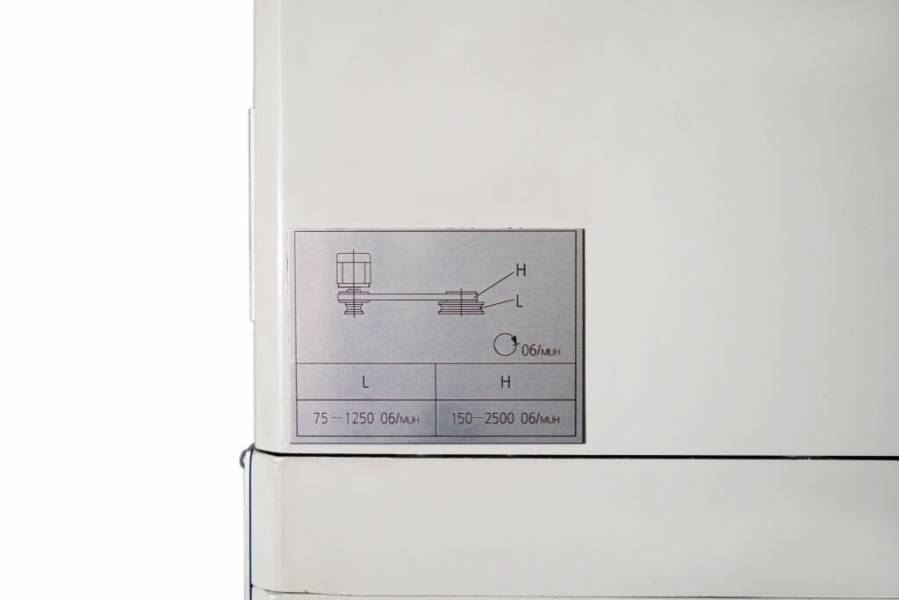

Переключение 2-х диапазонов скоростей шпинделя осуществляется с помощью перекидывания ремня на шкивах. Схема расположения ремня и диапазонов скоростей установлена на защитном кожухе.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

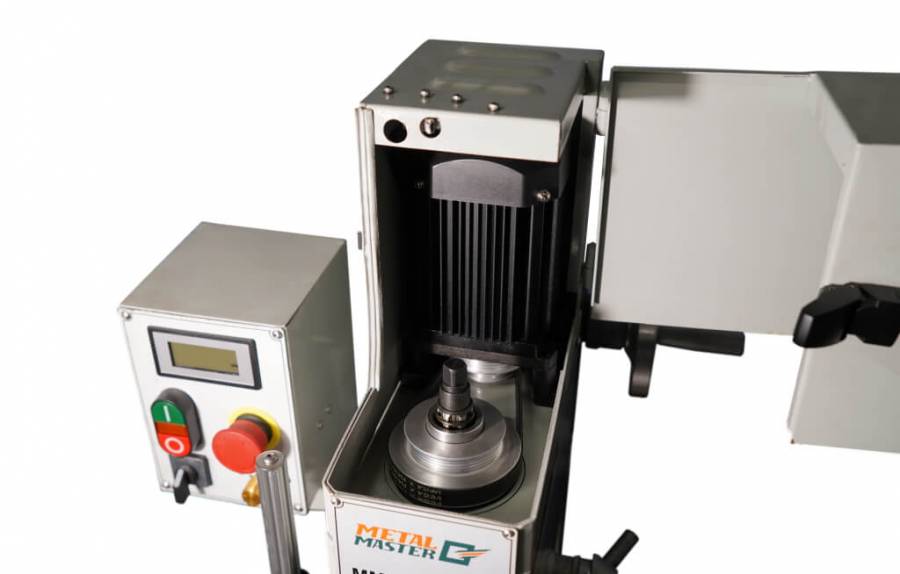

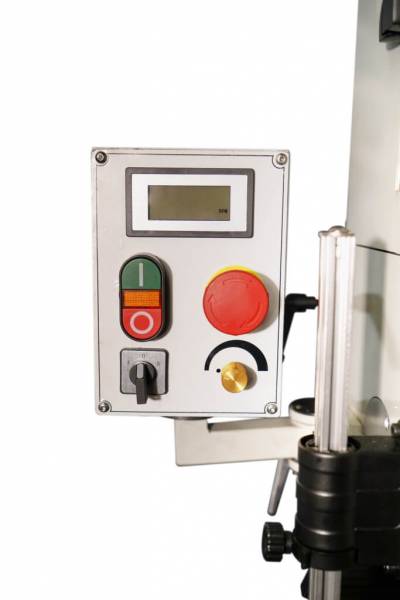

На блоке управления располагаются кнопки вкл/выкл, переключатель вращения шпинделя, кнопка аварийной остановки, и потенциометр с помощью которого регулируется скорость оборотов шпинделя.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

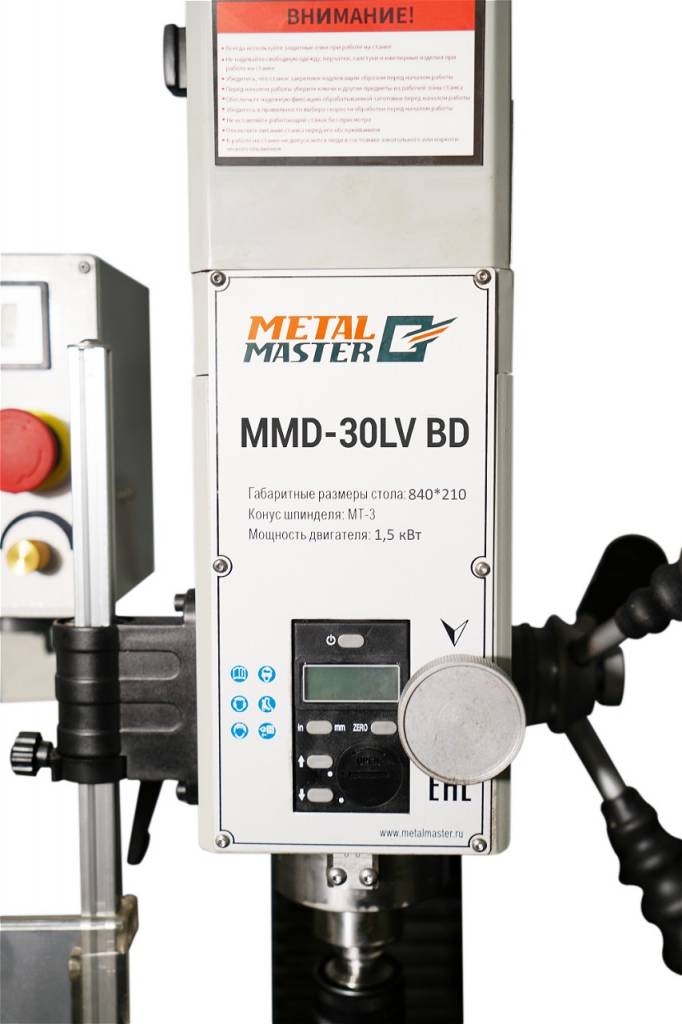

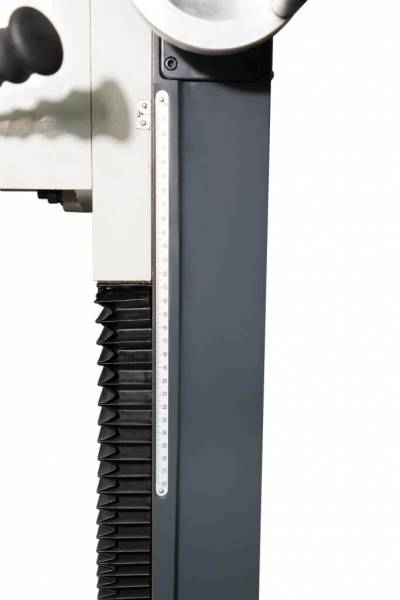

Положение фрезерной головы можно отследить с помощью линейки ,которая расположена с правой стороны колонны.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

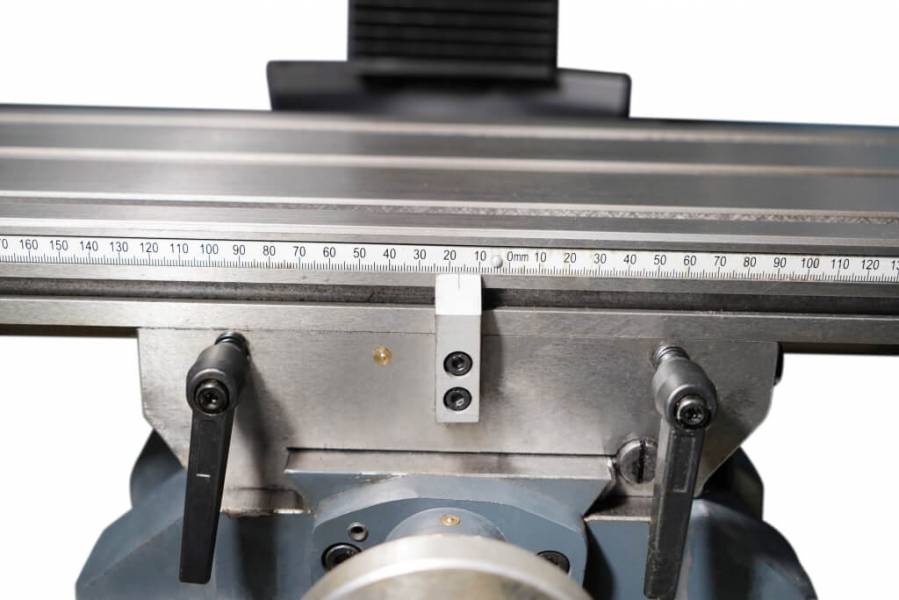

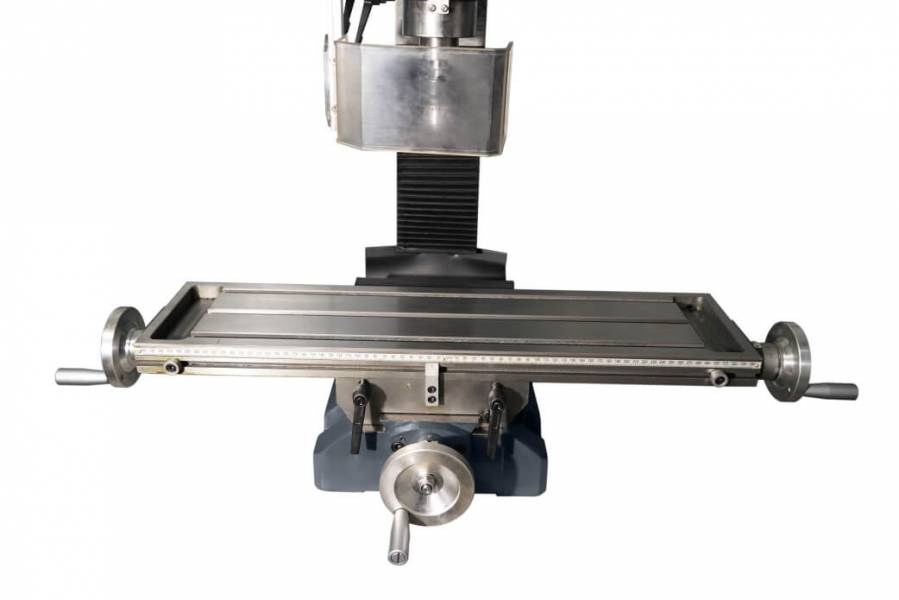

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

Максимальный ход пиноли - 70 мм

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

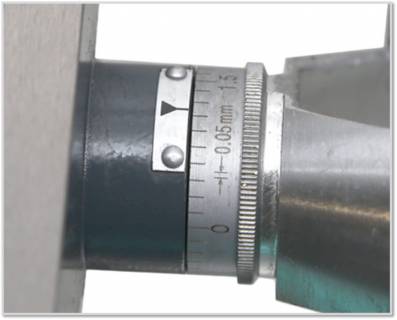

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

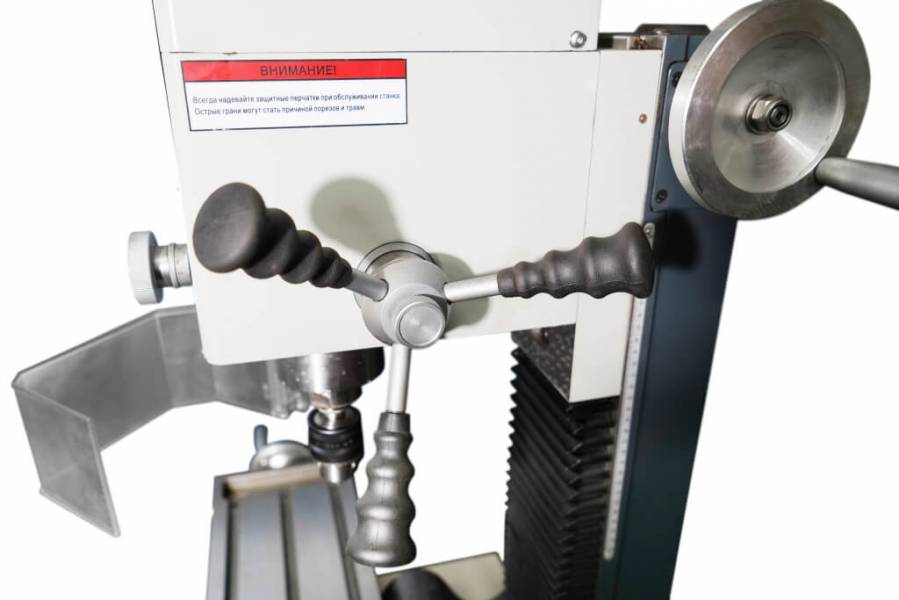

Для опускания и поднятия пиноли вертикальный шпиндель снабжен звездчатой рукояткой.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

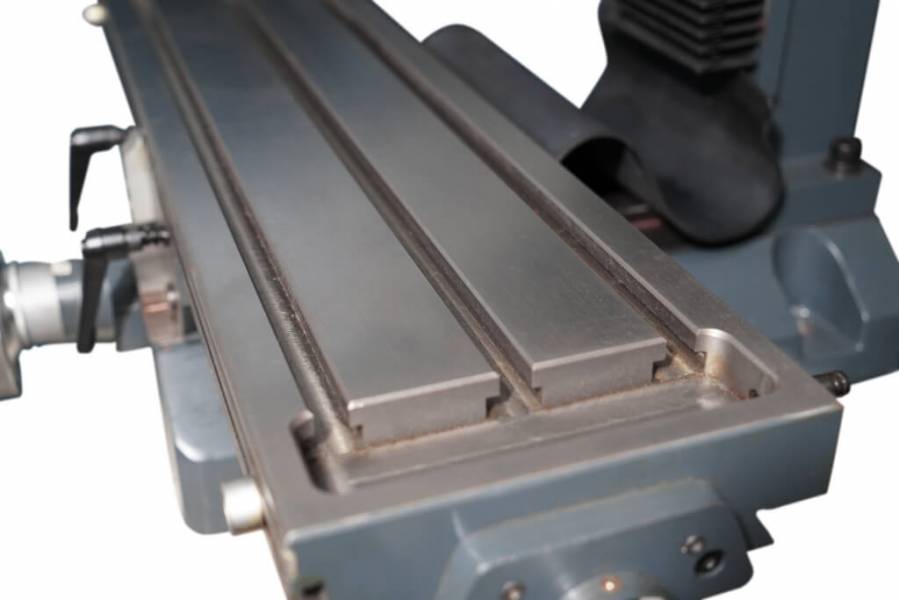

Рабочий стол оснащен Т - образными пазами 14 мм для установки прижимного оборудования.

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей

Положение стола по каждой оси фиксируется стопорными ручками.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.

Передача крутящего момента от двигателя осуществляется посредством ременной передачи, что позволяет выполнять на станке выполнять операции сверления.

Описание:

Вертикально-фрезерные станки используются как правило для сверления и фрезерования глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу;
  • Привод главного движения станка реализует вращение шпинделя диапазоне от 75 до 2500 об/мин, количество оборотов шпинделя в данных границах выбирается путем поворота ручки вариатора;
  • Большой прецизионный крестовый стол;

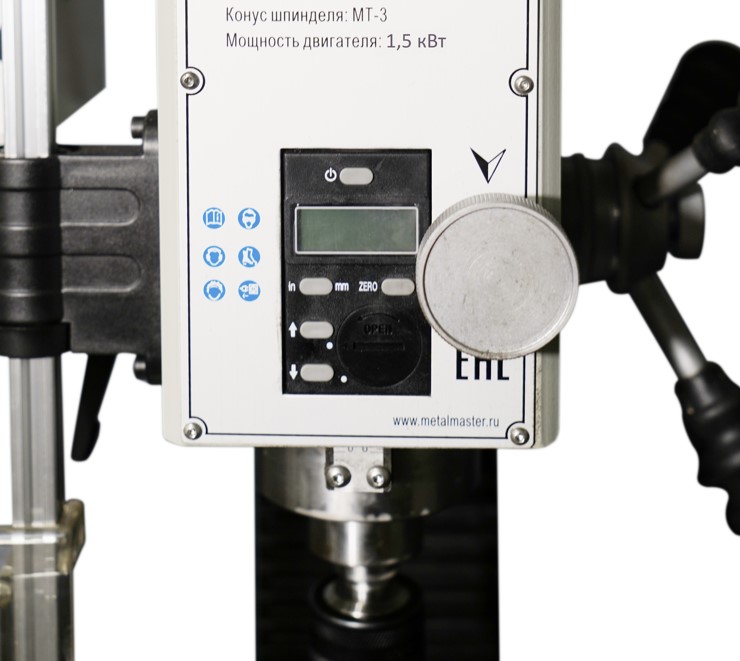

  • Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки;
  • Наклон фрезерной головки ±90°;
  • Точное перемещение пиноли шпинделя;
  • Ременная передача
  • Прочная чугунная стойка.

В стандартную комплектацию станка входят:

  • Комплект инструмента для обслуживания;
  • Станок;
  • Инструкция.

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию на Ваш Email или телефон! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master MMD 30LV BD с ременной передачей
  • Богдан Никольский 18.05.2023 в 14:21
    Какие кнопки расположены на пульте управления станком?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! На блоке управления располагаются кнопки вкл/выкл, переключатель вращения шпинделя, кнопка аварийной остановки, и потенциометр для регулировки скорости оборотов шпинделя.
  • Дарья Наумова 01.06.2023 в 20:20
    Какую концевую фрезу могу установить на станок?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Максимально возможный размер концевой фрезы 20 мм.
