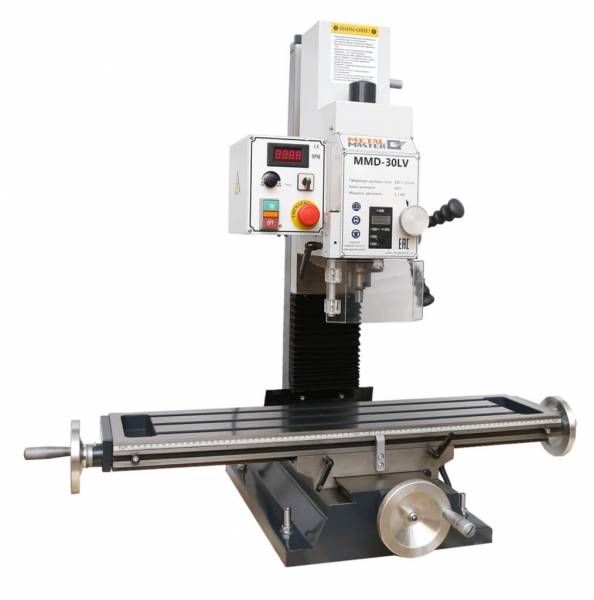

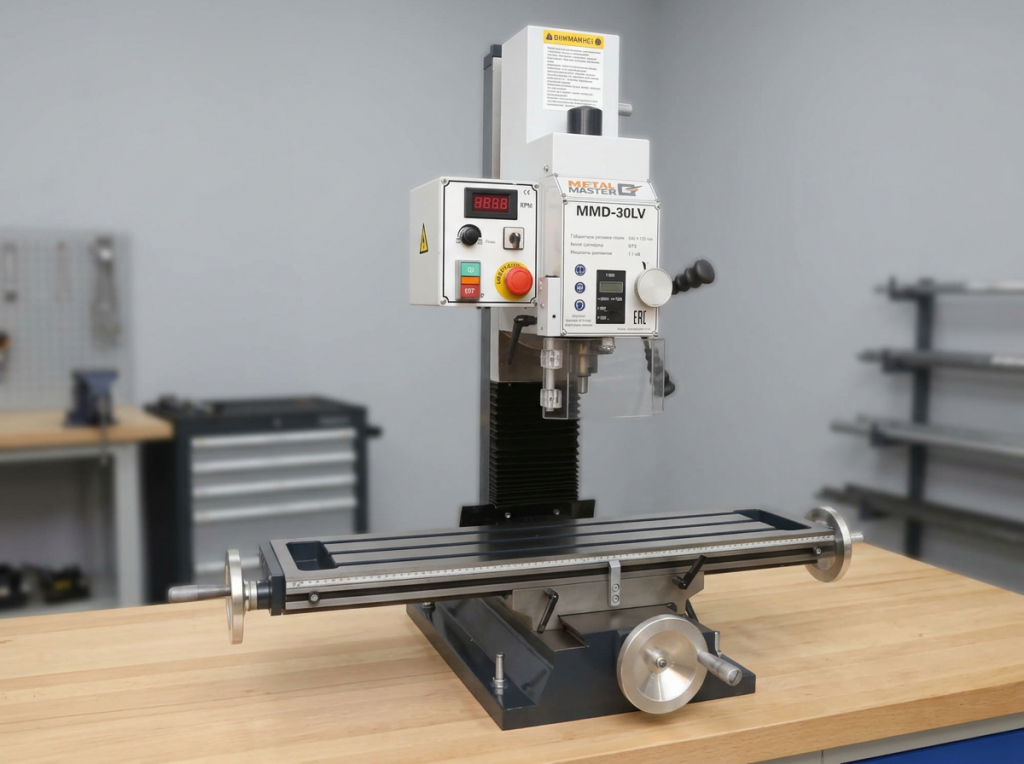

Настольный фрезерный станок Metal Master MMD - 30LV MG
| Модель | MMD - 30LV MG |
|---|---|
| Двигатель | 1,1 кВт, 220 В |
| Тип двигателя | Коллекторный |
| Коробка скоростей | Вариатор |
| Макс. диаметр рассверливания в стали, мм | 32 |
| Макс. размер торцевой фрезы, мм | 76 |
| Макс. размер концевой фрезы, мм | 20 |
| Ход пиноли, мм | 50 |
| Конус шпинделя | MT3 |
| Расстояние от оси шпинделя до колонны, мм | 180 |
| Расстояние от оси шпинделя до стола, мм | 470 |
| Наклон фрезерной головки | ± 90° |
| Кол-во скоростей | 2 |
| Скорости шпинделя, об/мин | 50-2250 |
| Длина стола | 840 |
| Ширина стола, мм | 210 |
| Ширина T-паза, мм | 14 |
| Ход оси Х, мм | 580 |
| Ход оси Y, мм | 205 |
| Габаритные размеры упаковки, мм | 1100×700×1150 |
| Габаритные размеры станка, мм | 1300×710×1185 |
| Масса нетто/брутто, кг | 230/270 |
Конструкция станка METAL MASTER MMD - 30LV MG предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.
Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

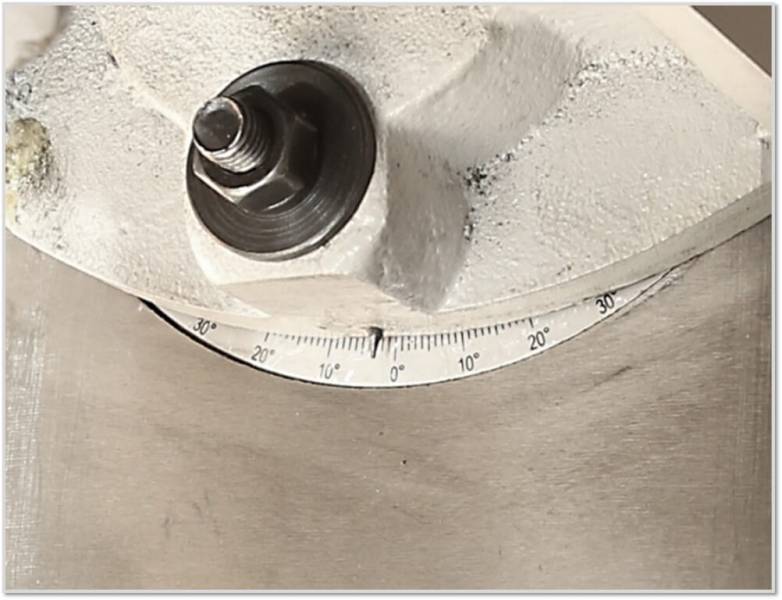

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.
Все рукоятки оснащены четкими и удобными лимбами.

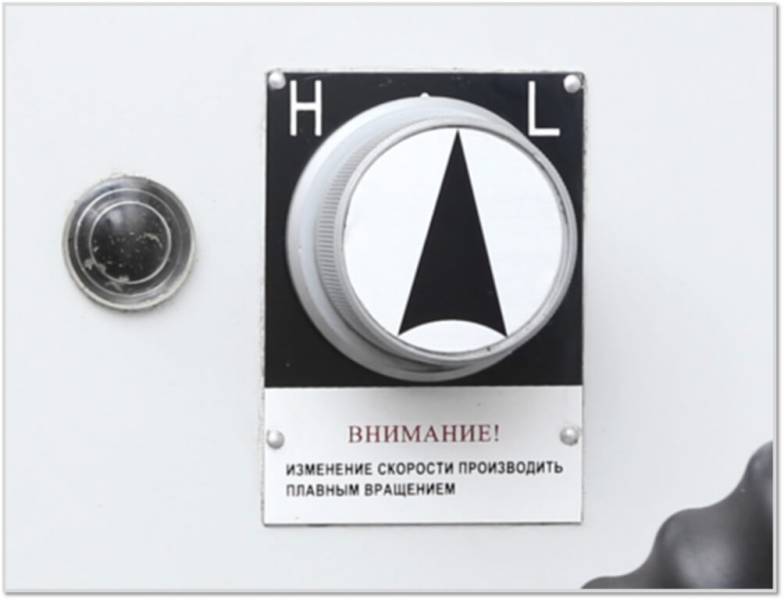

Ручка управления 2 диапозонов скоростей шпинделя.

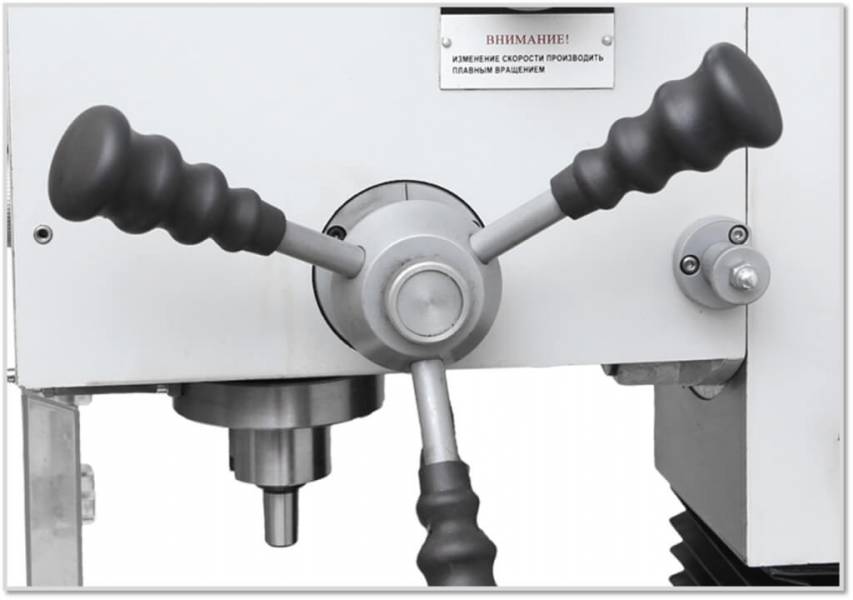

Вертикальный шпиндель снабжен звездчатой рукояткой.
Максимальный ход пиноли - 50 мм.

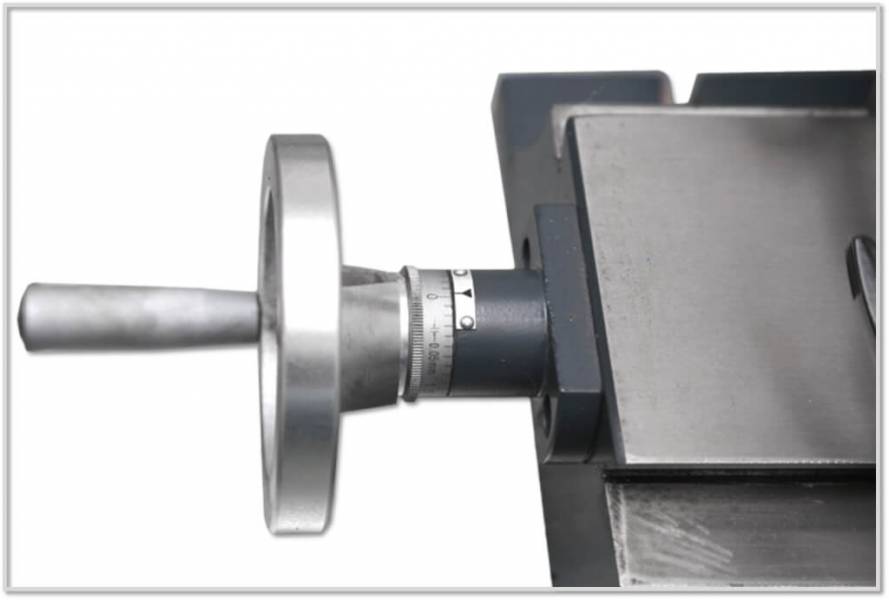

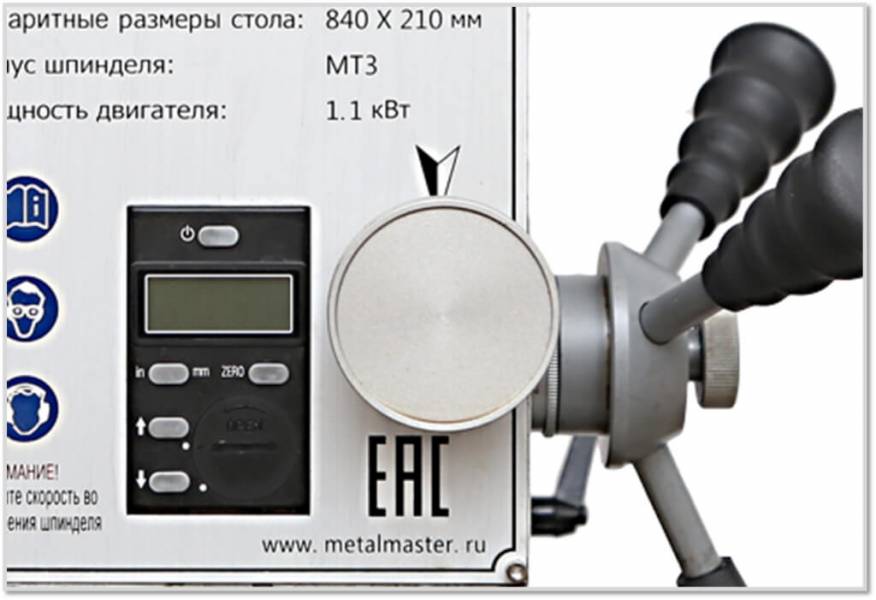

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

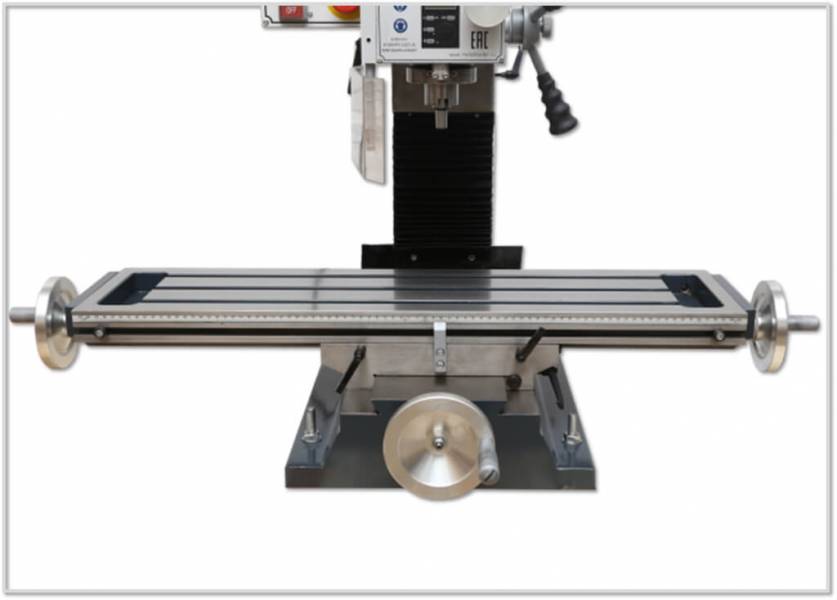

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

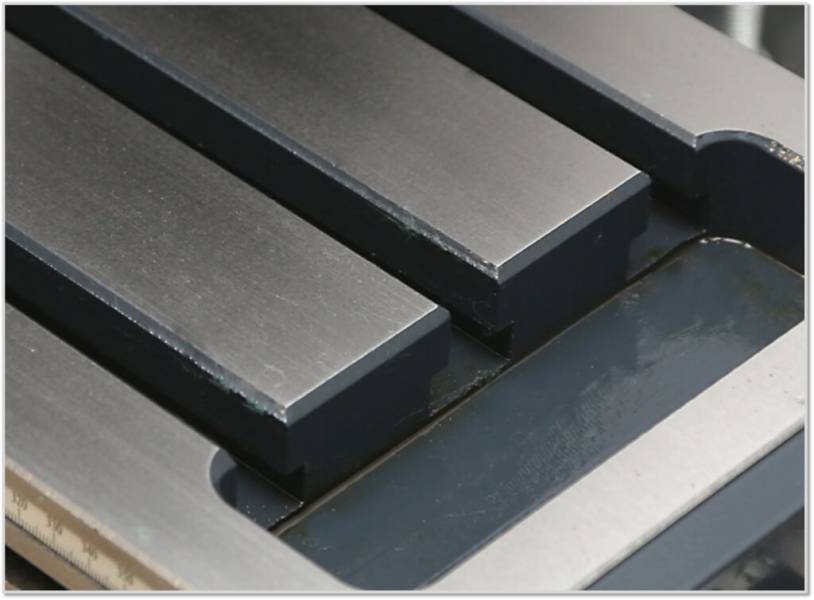

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

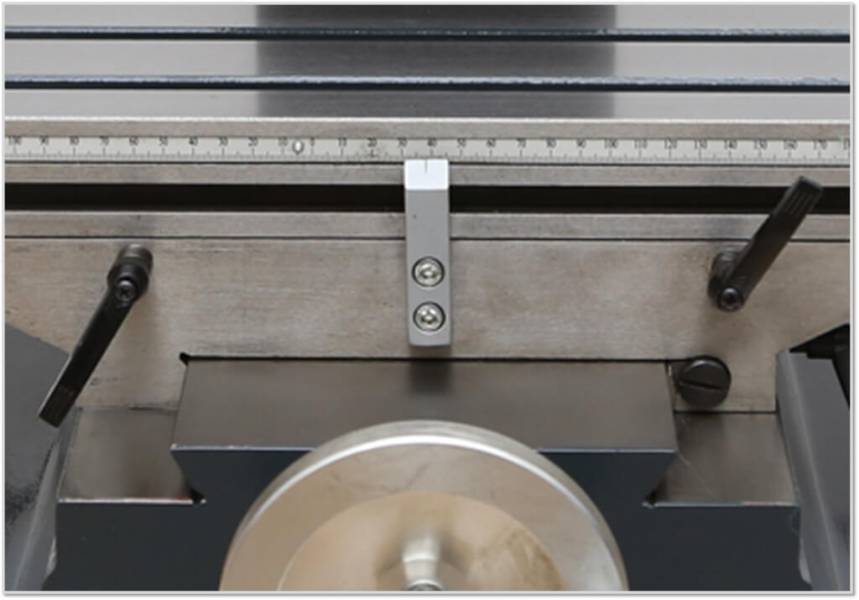

Положение стола по каждой оси фиксируется стопорными ручками.

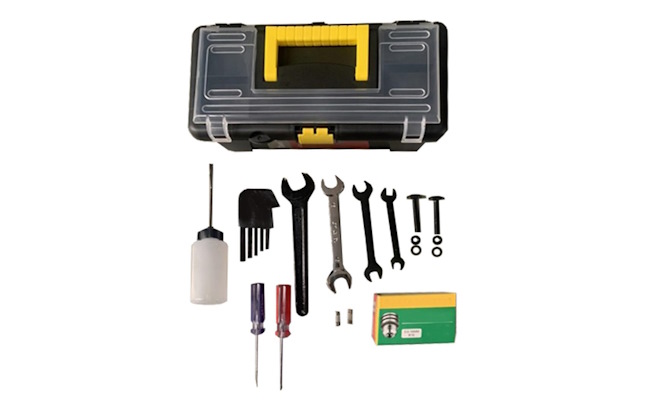

В стандартную комплектацию станка входит комплект инструмента для обслуживания. В комплект инструмента входят: масленка, набор шестигранных торцевых ключей (2.5, 3, 4, 5, 6, 8 мм), набор двусторонних гаечных ключей (14-16, 16-18 мм), односторонний гаечный ключ (24 мм), болт под Т-образный паз/гайка/шайба (2 комплекта), предохранитель (2 шт.), отвертка плоская, отвертка крестовая.
Описание:
Настольный фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
В стандартную комплектацию станка входят:
83 976 ₽
119 966 ₽
Скидка 35 990 ₽
239 994 ₽
299 992 ₽
Скидка 59 998 ₽
251 944 ₽
241 934 ₽
Мы вышлем Вам инструкцию!
Славик
Славик
Он сможет фрезеровать стальную пластину толщиной 10 мм?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Да, но только при условии легких проходов и использования качественных концевых фрез. Максимальная фреза - 20 мм, но сталь лучше резать небольшими срезами (1-2 мм за проход).
Новиков Олег
Новиков Олег
Станок сам держит обороты под нагрузкой?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Нет, дисплей только показывает текущие обороты. Под нагрузкой скорость будет падать.
Иван Николаев
Иван Николаев
Может ли фрезерная голова поворачиваться и на какой угол?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°.
Константин Гордеев
Константин Гордеев
На пиноли имеется шкала?
Александр Куликов
Технический директор
ООО «МеталМастер»

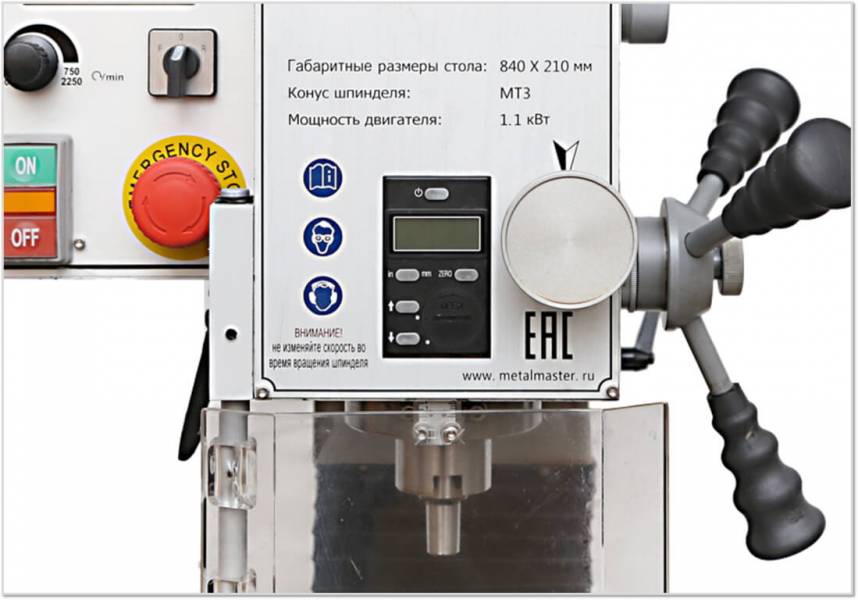

Здравствуйте! Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
