Фрезерный универсальный станок MetalMaster DMM 50C
| Модель | DMM-50C |
|---|---|
| Максимальный диаметр сверления, мм | 50 |
| Максимальный диаметр торцевой фрезы, мм | 120 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Конус шпинделя | ISO40 |
| Расстояние от конца шпинделя до стола | 90-470 |
| Расстояние от шпинделя до колонны, мм | 320 |
| Диапазон скоростей шпинделя, об/мин | (8 ступеней) 115-1750 |
| Ход шпинделя, мм | 120 |
| Размер стола, мм | 800x240 |
| Диапазон перемещения стола, мм | 400х230 |
| Количество Т-образных пазов / ширина / расстояние, мм | 5/14/30 |
| Вертикальный ход фрезерной головы, мм | 450 |

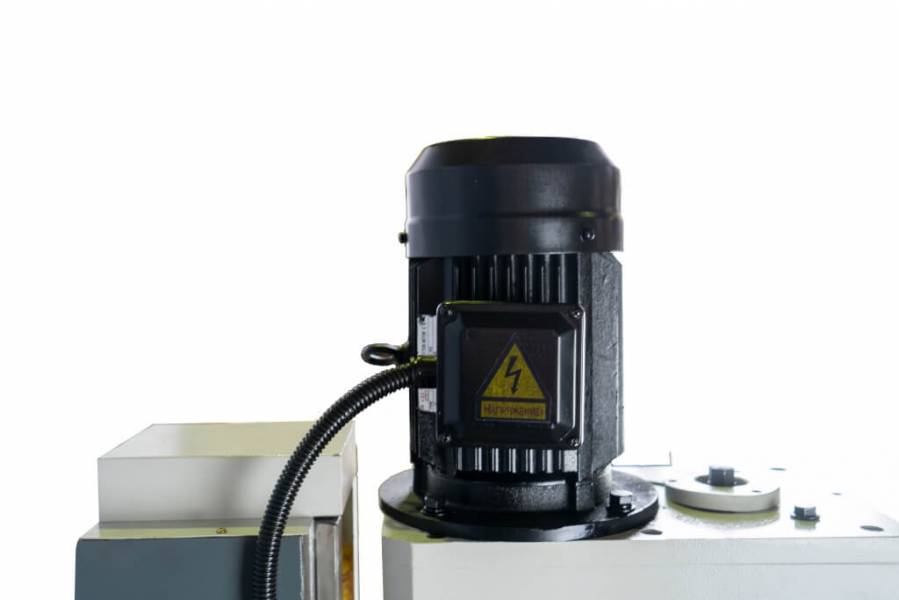

| Мощность двигателя, кВт | 0,85/1,5 |
| Тип двигателя | Асинхронный |
| Привод | Зубчатый |
| Габаритные размеры в упаковке, мм | 1270×950×1800 |
| Габаритные размеры станка, мм | 1200×1100×2200 |
| Масса нетто/брутто, кг | 500/600 |

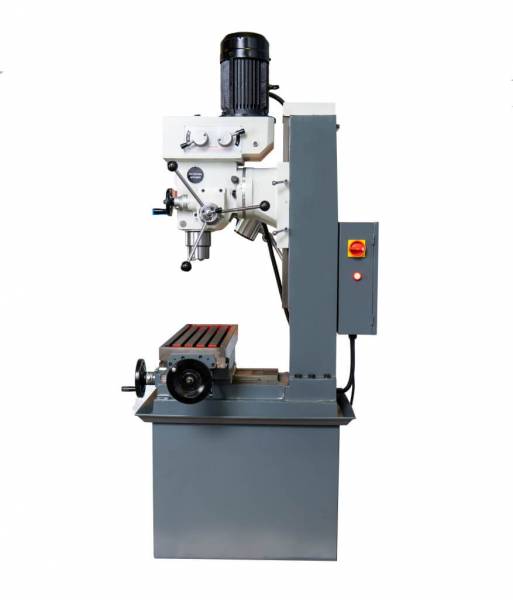

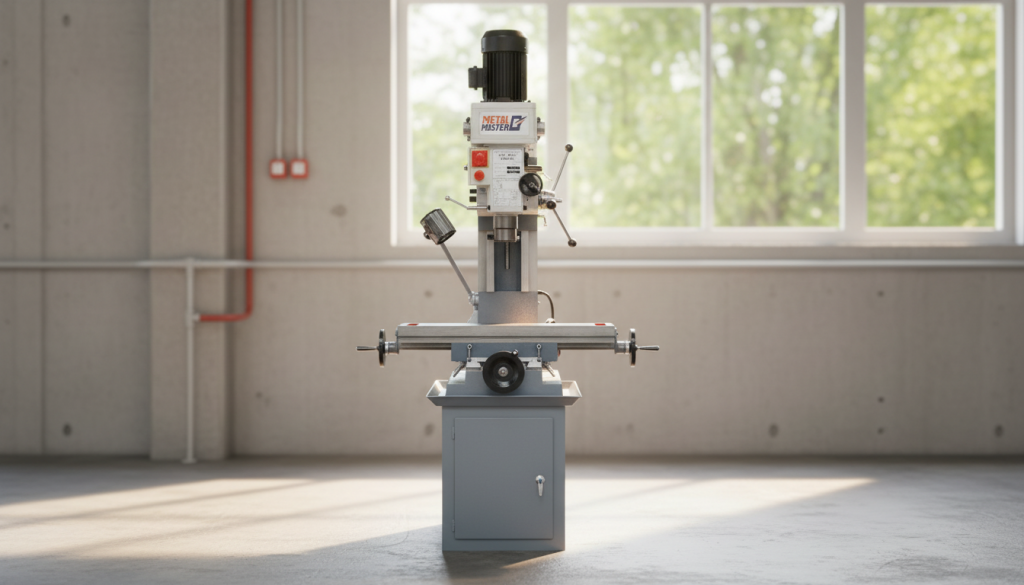

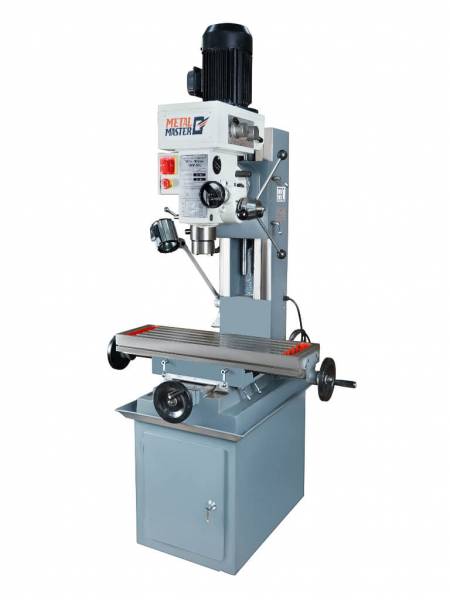

Фрезерный универсальный станок Metal Master DMM-50C предназначен для выполнения обработки заготовок из металла или других материалов при помощи резания фрезой. Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола, тумбы основания.

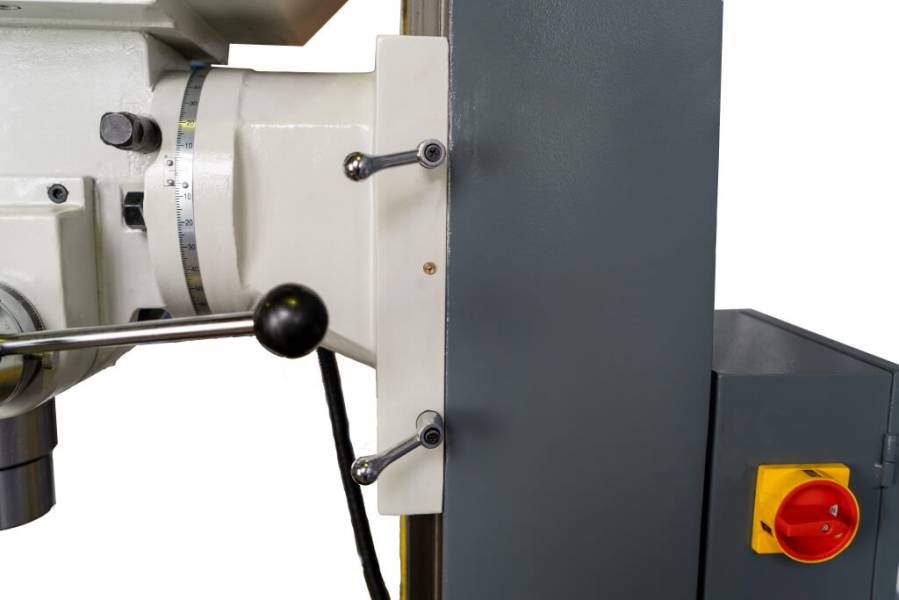

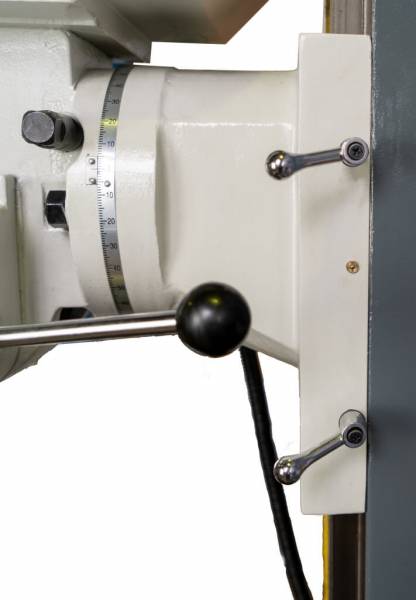

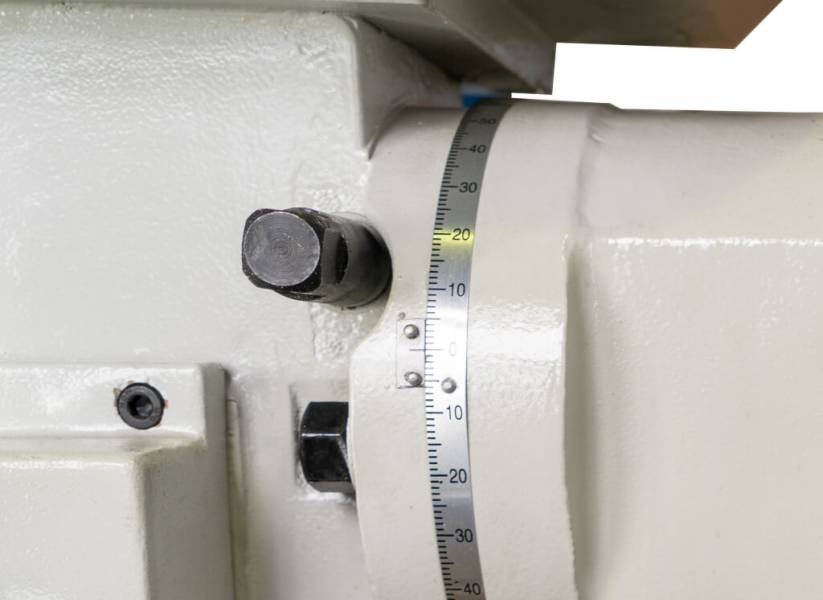

Фрезерная головка обладает возможностью наклона вокруг продольной оси вправо и влево. Угол наклона отображается на легко читаемых линейках, расположенных в местах сочленения подвижных частей. Вертикальное перемещение фрезерной головки осуществляется по направляющей типа «ласточкин хвост», обладающей высокой точностью и жесткостью. Перемещение осуществляется вручную через винтовую передачу. Выбранное положение фрезерной головки фиксируется стопорными винтами с удобными ручками.

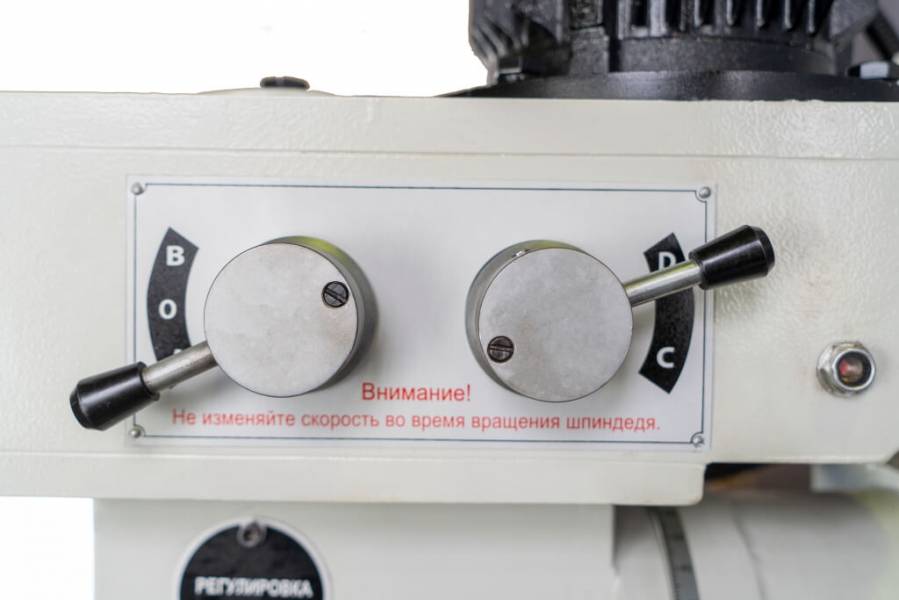

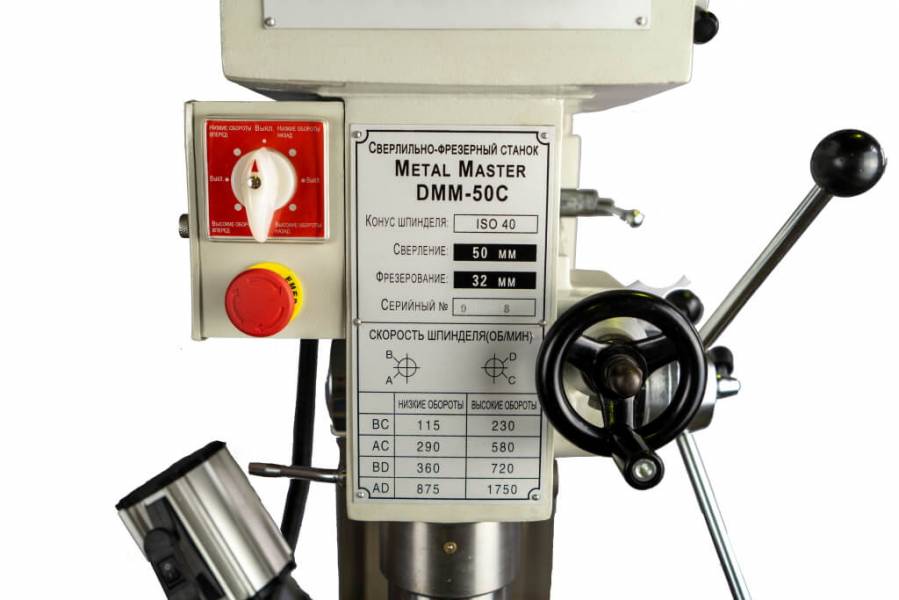

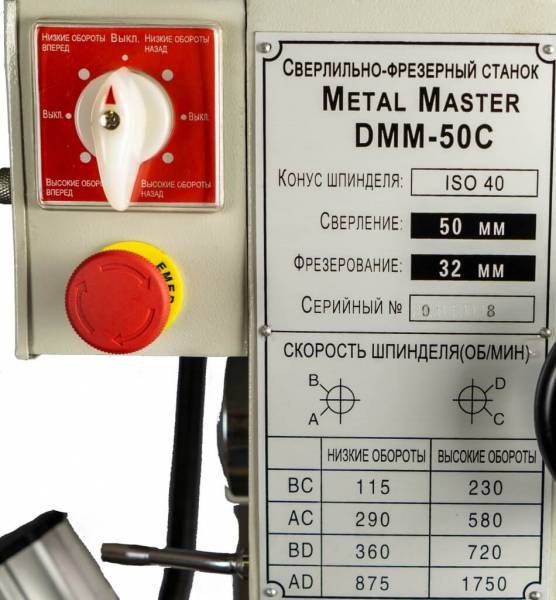

Управление вращением шпинделя производится с панели управления, расположенной на фрезерной головке. С панели управления задается направление и скорость вращения шпинделя. Рукоятки переключения передачи расположены сбоку. Таблица выбора скоростей расположена прямо на фронтальной части фрезерной головки.

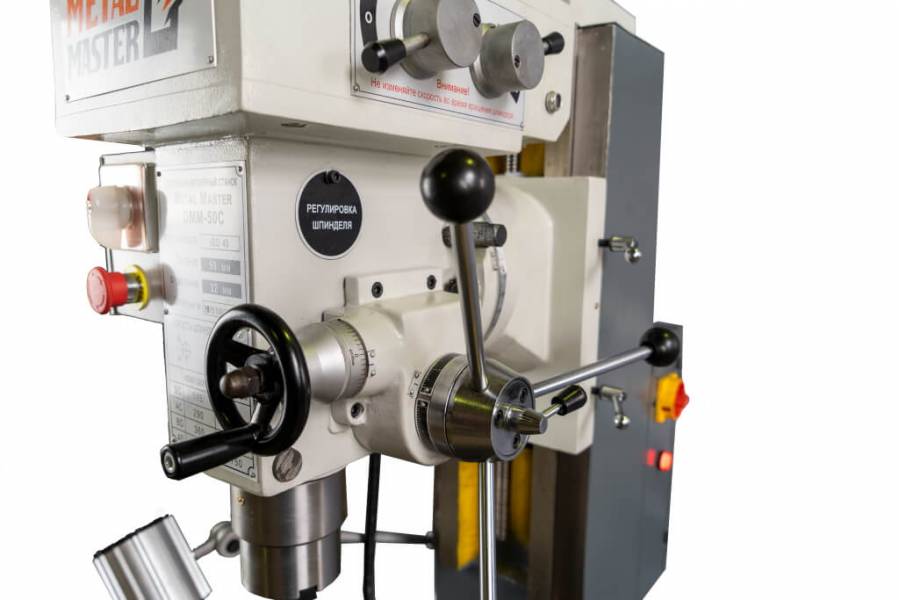

Рукоятка быстрой подачи пиноли имеет звездчатую форму. У основания рукоятки расположена легко читаемая линейка, с возможностью выставления точки отсчета. С противоположной стороны фрезерной головки находится поворотный рычаг, фиксирующий положение пиноли на выбранной высоте. На рукоятке быстрой подачи расположен переключатель на микрометрическую подачу.

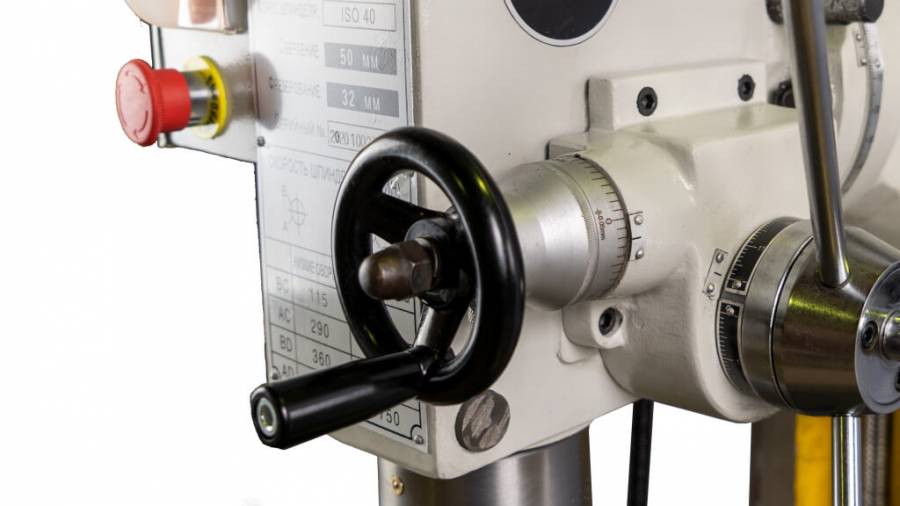

Маховик микрометрической подачи оснащен легко читаемым лимбом с возможностью выставления точки отсчета с делением 0,05 мм. Маховик расположен на фронтальной части фрезерной головки, что делает работу на станке более удобной.

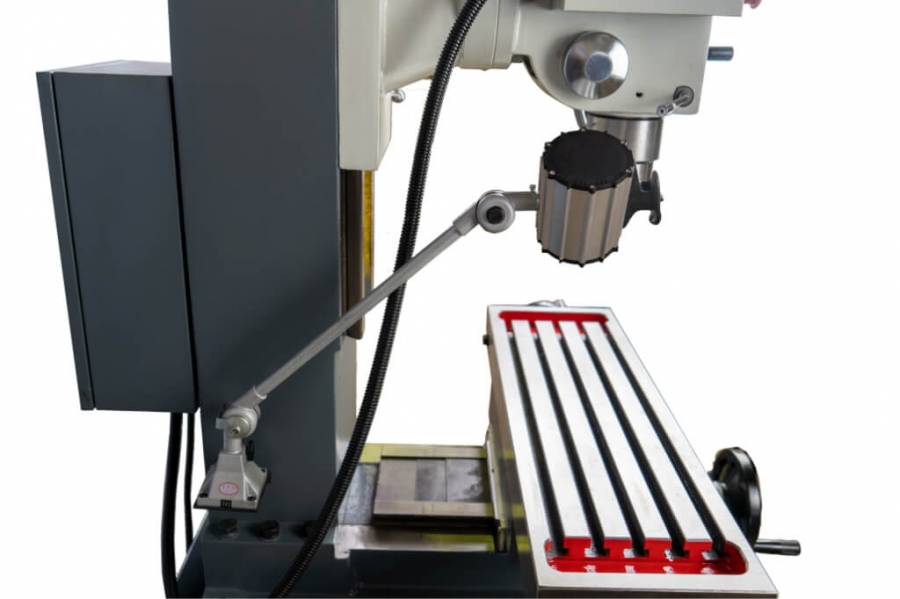

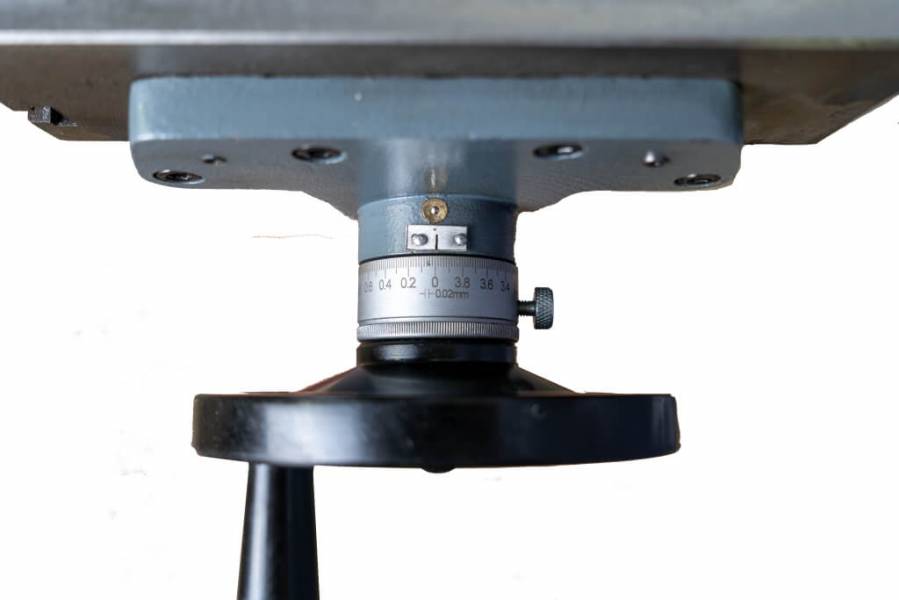

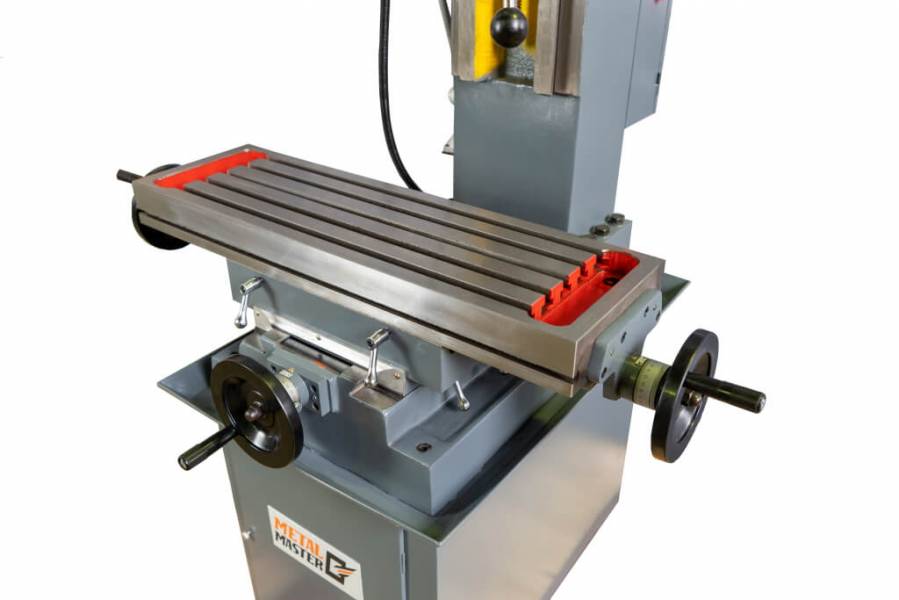

Рабочий стол оснащен пятью Т-образными пазами. Маховики перемещения стола оснащены подвижными лимбами и расположены с обеих сторон стола с делением лимба – 0,02 мм.

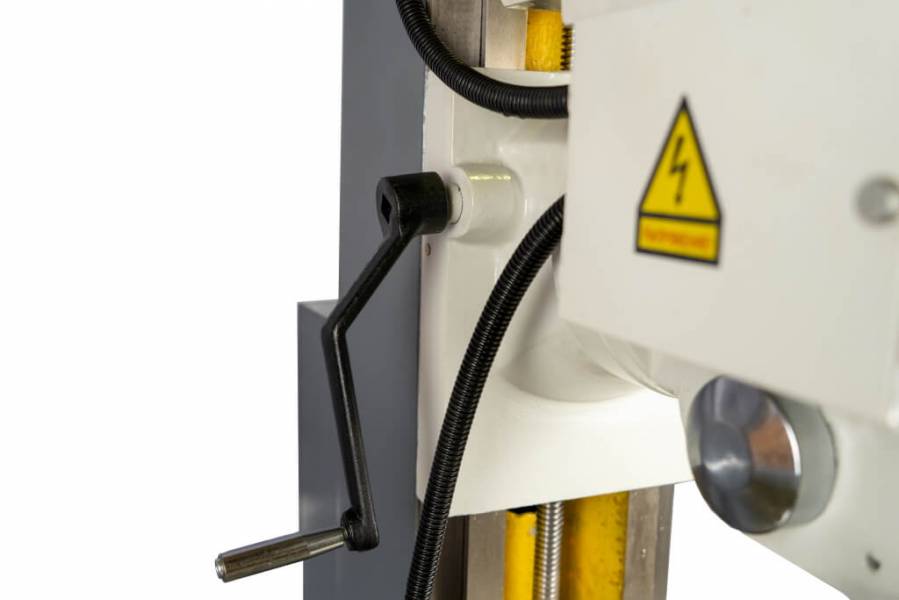

Вертикально перемещение фрезерной головки осуществляется за счет маховика со съёмной ручкой. Мощность двигателя составляет 0,85-1.5кВт.

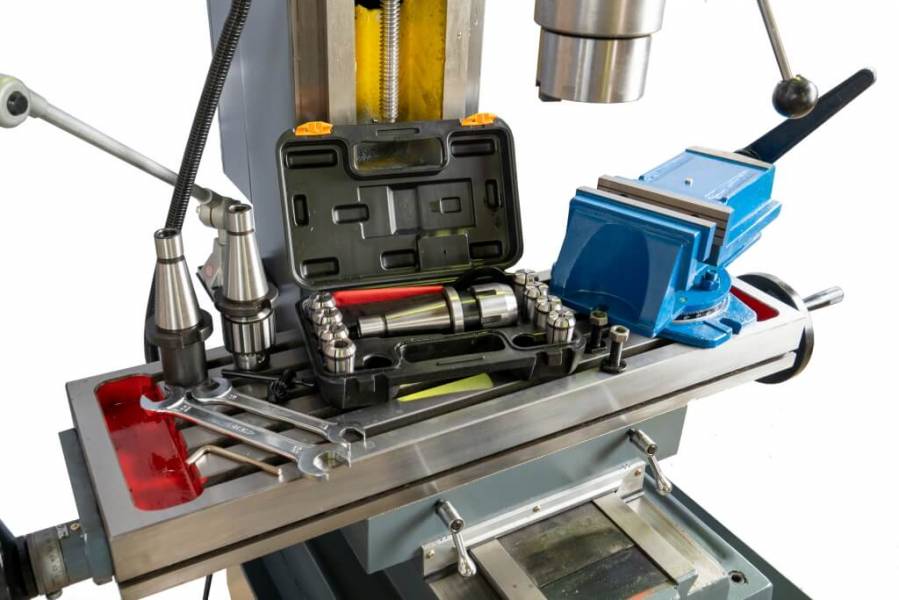

Стандартная комплектация
Мы вышлем Вам инструкцию!
Ульяна Савина
Ульяна Савина
Сможет ли он просверлить отверстие в железной плите толщиной 4 см?
Александр Куликов
Технический директор
ООО «МеталМастер»
Приветствую! Да, максимальный диаметр сверления по стали составляет 50 мм, с этой задачей он справится легко.
Фёдор Дмитриев
Фёдор Дмитриев
Чем этот станок лучше простого сверлильного?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! В отличие от сверлильного, он не только сверлит, но и фрезерует пазы и плоскости благодаря подвижному столу и наклонной голове.
Андрей
Андрей
здравствуйте на каком напряжение он работает
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Станок работает от напряжения в сети 380в
Роман Кондратов
Роман Кондратов
Какой конус шпинделя?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Станок имеет конус ISO40.
