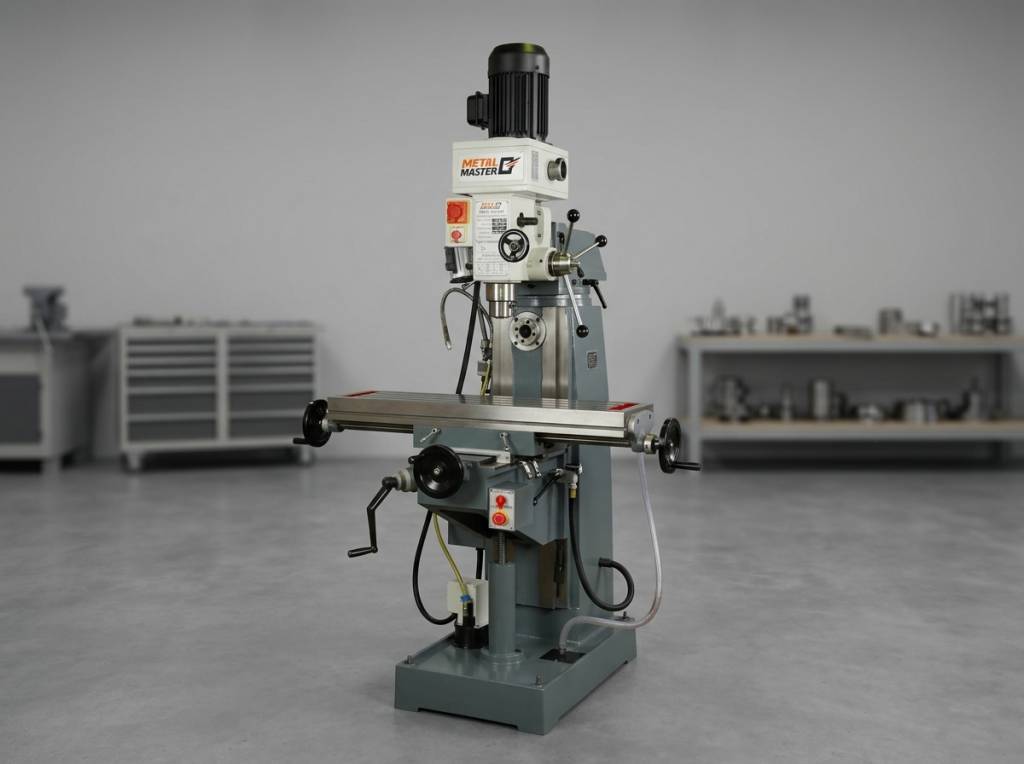

Metal Master DMM 7550CW

Сегодня этот товар купили 3 человека
Сейчас этот товар смотрят 4 человека
523 800 руб.
Технические характеристики
Максимальный диаметр сверления, мм50
Максимальный диаметр торцевой/концевой фрезы, мм100/25
Посадочное место (конус Морзе)MT4
Максимальная нарезаемая резьбаМ16
Расстояние от конца шпинделя до стола70-420
Диапазон скоростей шпинделя об/мин

110-1760 (В)

38-1335 (Г)
Ход шпинделя, мм120mm
Размер стола, мм800x240mm
Диапазон перемещения стола, мм230х400
Мощность двигателя, кВт

0,85-1,5 (В)

1.5 (Г)
Размеры в упаковке, мм1140x1220x2220
Вес нетто/брутто, кг850/1050
Online трансляции из демозалов и складов
  • Демозал в Москве
  • Склад
  • Демозал в Санкт-Петербурге
  • Отдел продаж в Орле
Описание

Описание станка Metal Master DMM 7550CW

Обратите внимание на широкоуниверсальный фрезерный станок MetalMaster DMM 7550CW. Ведь его наличие на Вашем металлообрабатывающем предприятии позволяет выполнять широкий спектр технологических операций, начиная со сверления и рассверливания отверстий и заканчивая огромным количеством фрезерных работ.

Рассматриваемое оборудование представляет собой массивную высокопрочную конструкцию, что позволяет не опасаться негативного влияния  производственных вибраций. Конструкция состоит из следующих элементов – подвижной фрезерной головки, направляющих, а также перемещаемого рабочего стола и тумбы основания.

Возможность наклона фрезерной головки вокруг продольной оси, как влево, так и вправо. Вращение ручки позволяет с высокой точностью задать требуемый диапазон поворота. Отображение угла поворота производится на специальной линейке.

Переключение скоростей производится благодаря выставлению переключателей на фрезерной головке. Установка такого параметра, как направление вращения шпинделя выполняется с панели управления.

Рабочий стол с Т-образными пазами – возможно, его перемещение вдоль осей X, Y, Z.  Требуемая скорость движения задаётся благодаря специальному расположению ручек. Специальная таблица соответствия скоростей подачи расположению ручек находится на коробке подач.

Рассматриваемое оборудование полностью соответствуют европейским нормам безопасности.

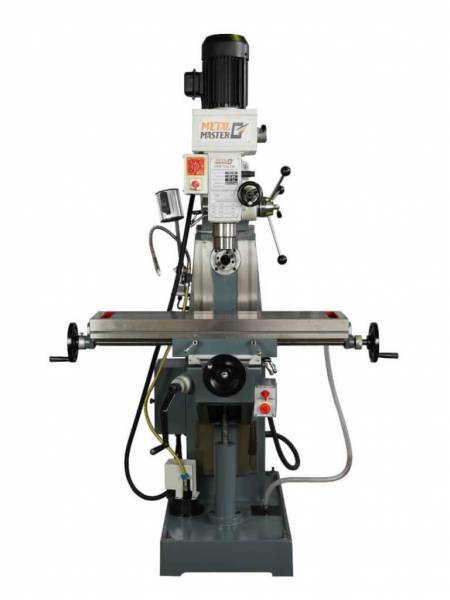

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

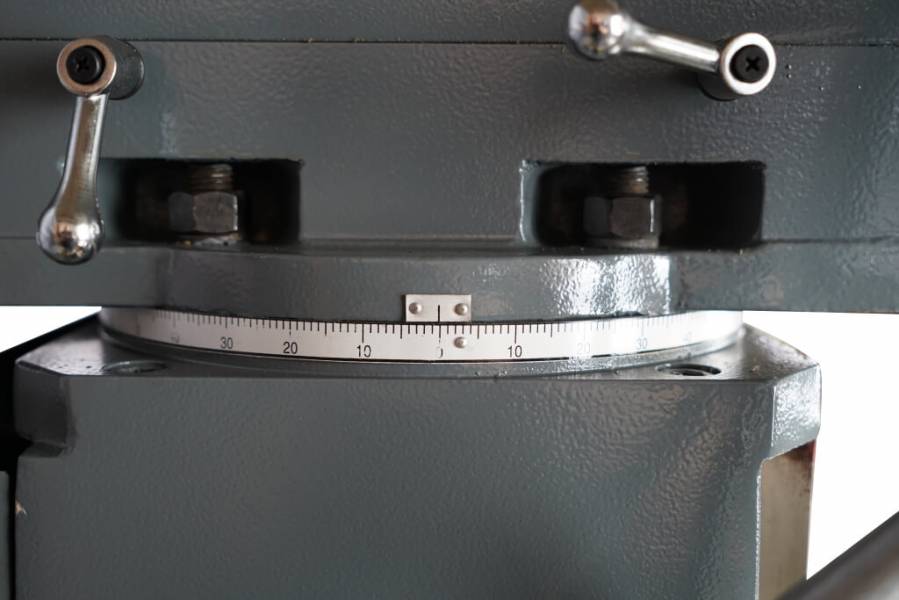

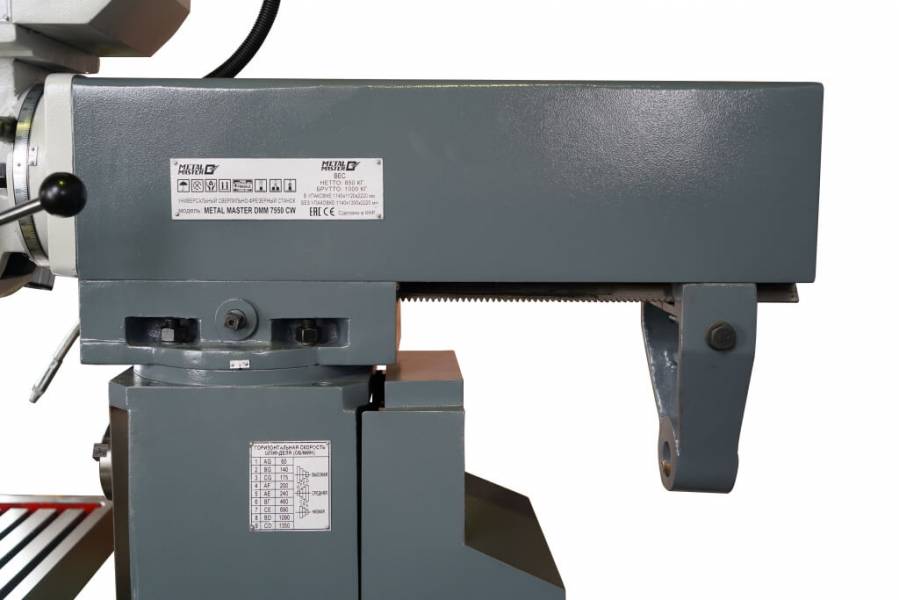

Вертикальный шпиндель фрезерной головки расположен на выдвижном хоботе. Выдвижение хобота осуществляется вручную по направляющей типа «ласточкин хвост». Фрезерная головка может поворачиваться вокруг вертикальной оси. Угол поворота отображается на линейке.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

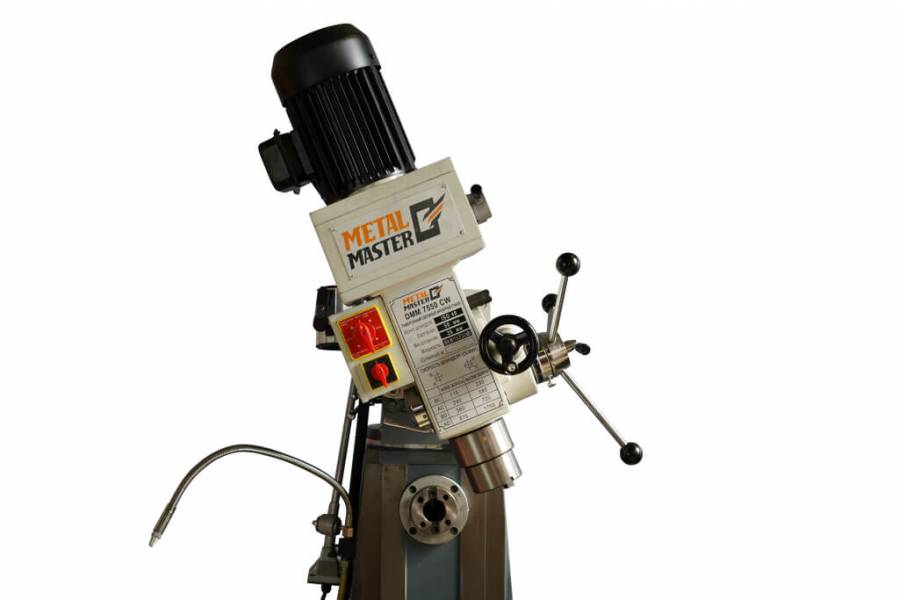

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево. Диапазон поворота задается вращением ручки. Угол поворота отображается на линейке.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

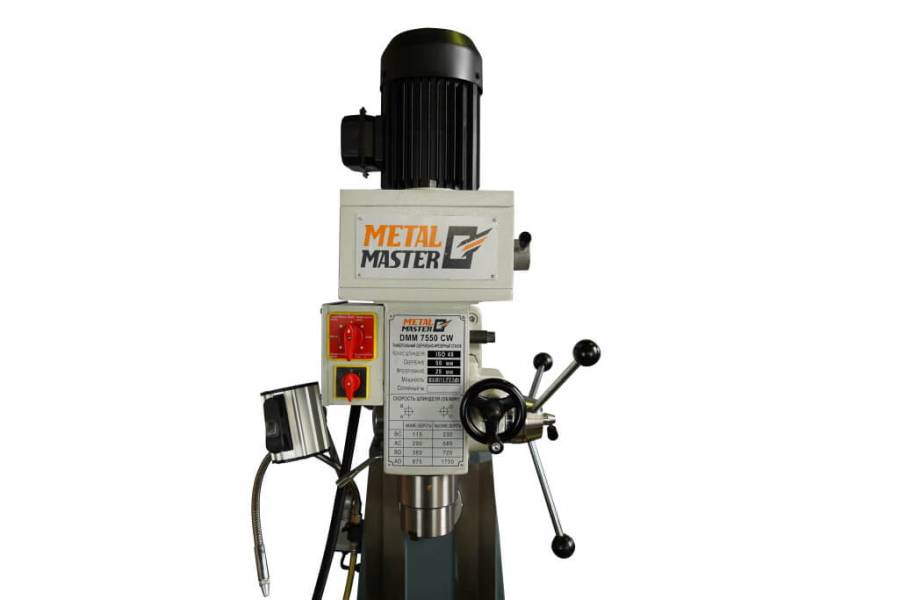

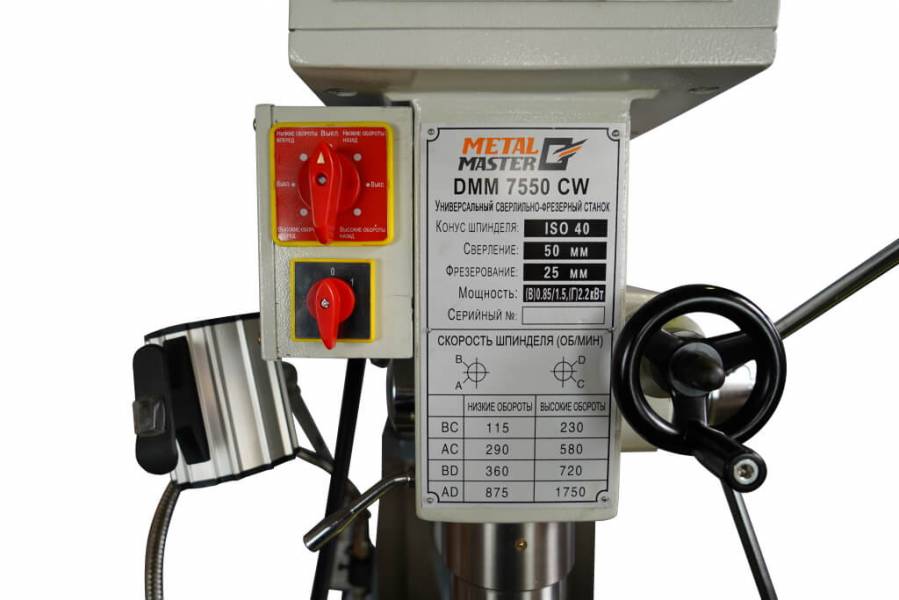

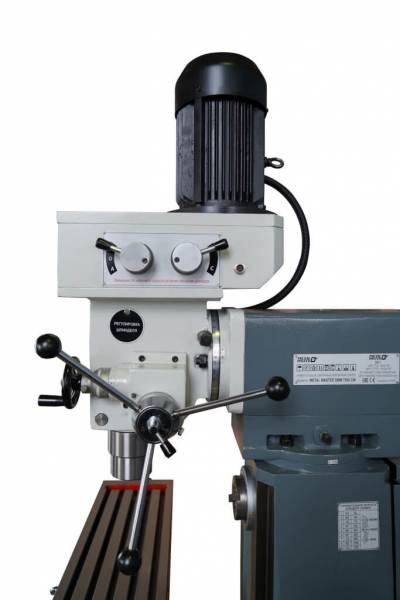

Переключение скоростей осуществляется выставлением переключателей на фрезерной головке. Таблица соответствия положения ручек скоростям вращения шпинделя расположена на фронтальной части фрезерной головки. Направление вращения шпинделя устанавливается с панели управления.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

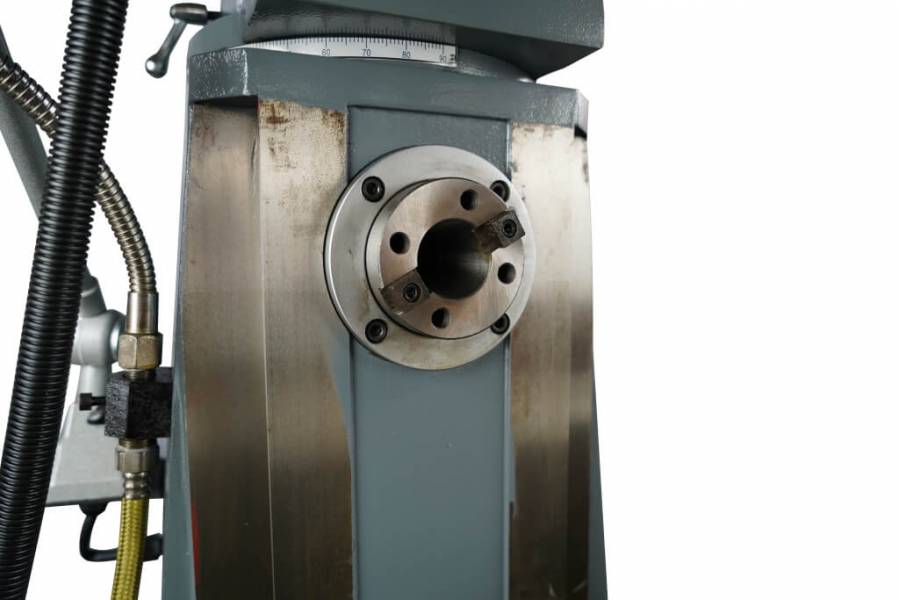

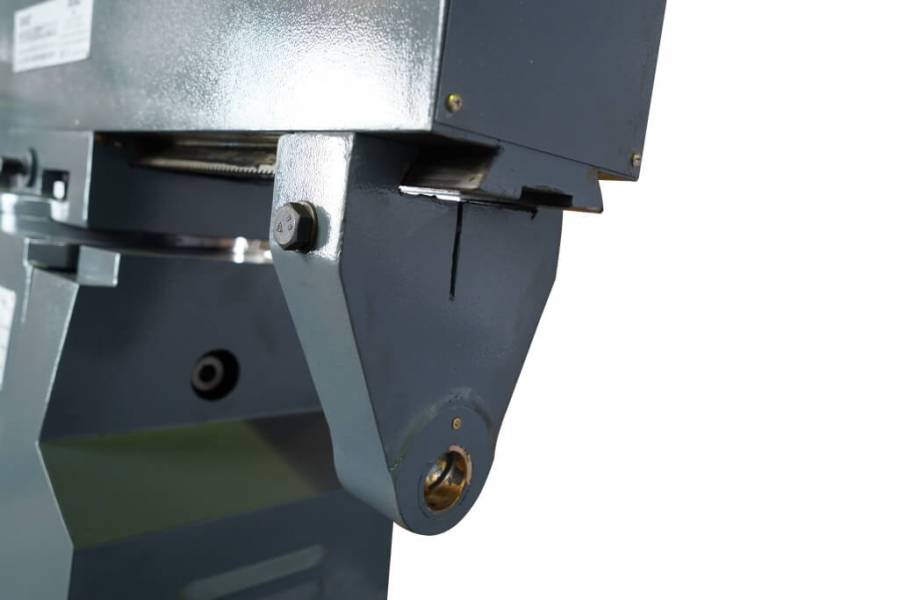

Станок оснащен горизонтальным шпинделем. На хобот устанавливается съемная подвеска для крепления оправки дисковой фрезы.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

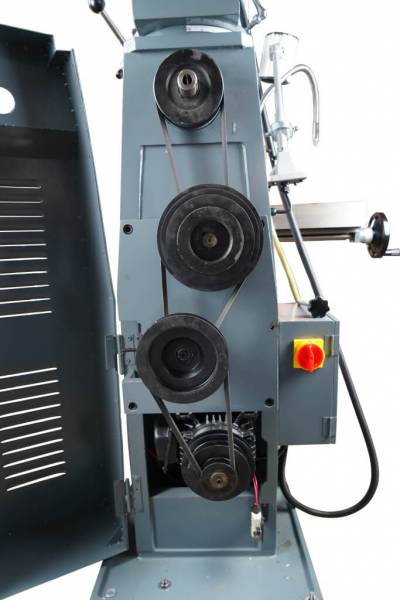

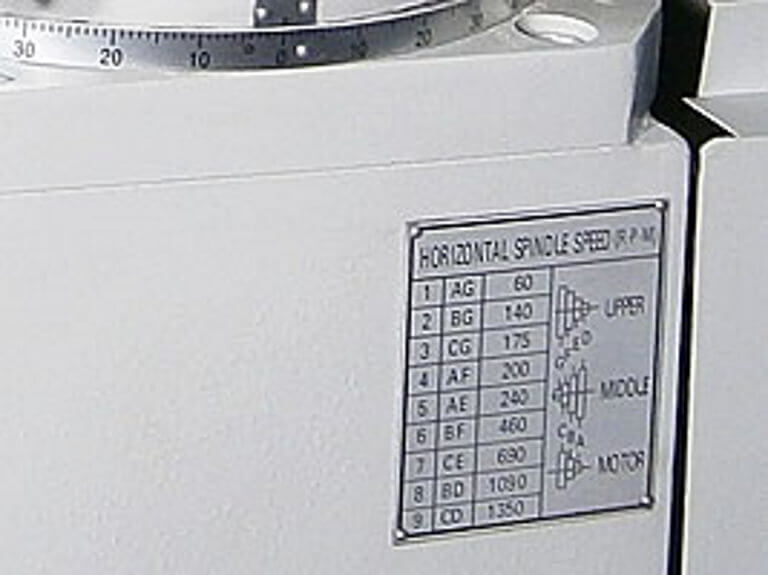

Переключение скоростей горизонтального шпинделя производится перестановкой клинового ремня на соответствующие шкивы. Таблица соответствия скоростей положению ремней расположена на станине фрезерного станка.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

Вертикальный шпиндель снабжен звездчатой рукояткой быстрой подачи пиноли, у основания которой расположена легко читаемая миллиметровая линейка. На рукоятке расположен переключатель на микрометрическую подачу. Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

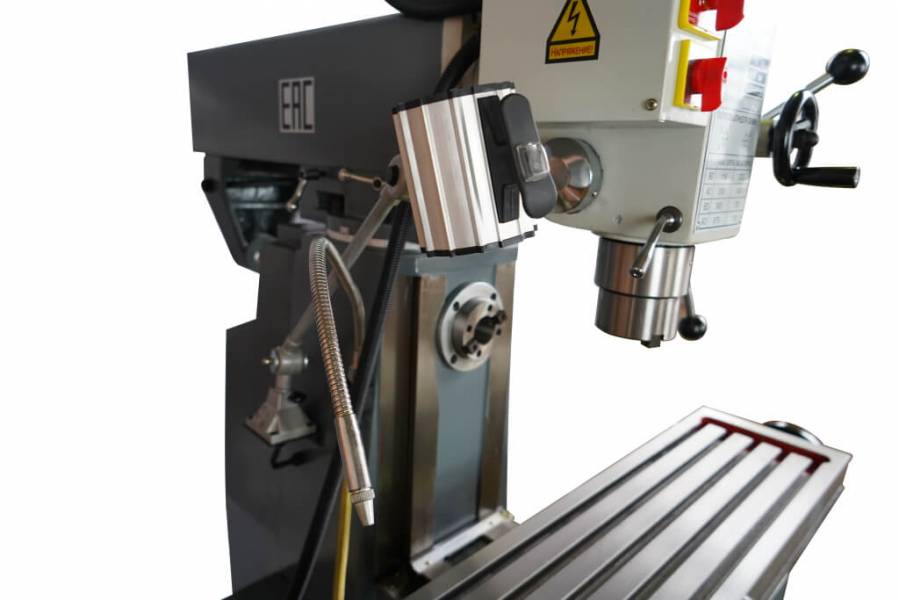

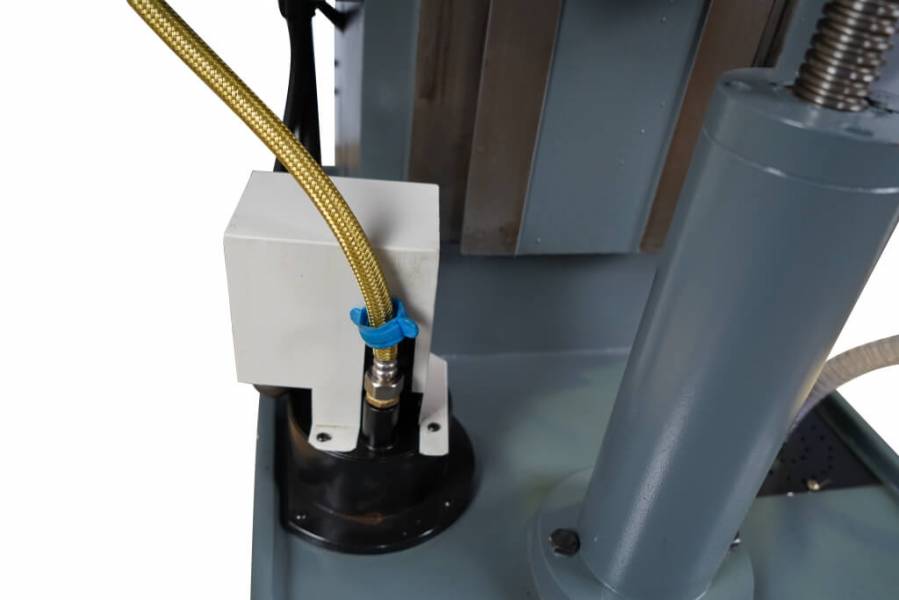

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки. Рабочая область фрезерного станка MetalMaster DMM7550CW освещается встроенным светильником. Станок снабжен системой подачи СОЖ.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

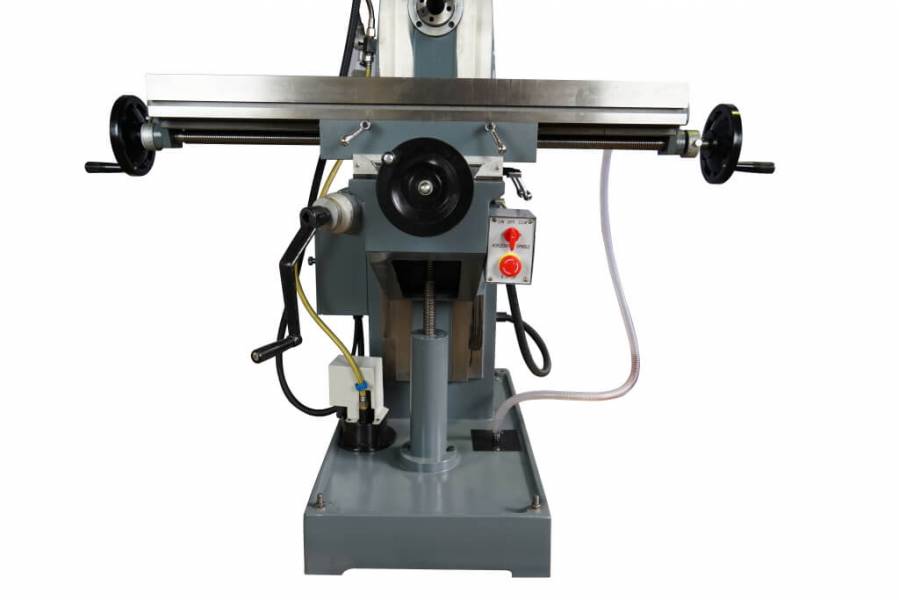

Рабочий стол фрезерного станка с «Т-образными» пазами перемещается вдоль осей X, Y, Z. Передвижение стола осуществляется по направляющим типа «ласточкин хвост». Положение стола по каждой оси фиксируется стопорными ручками.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

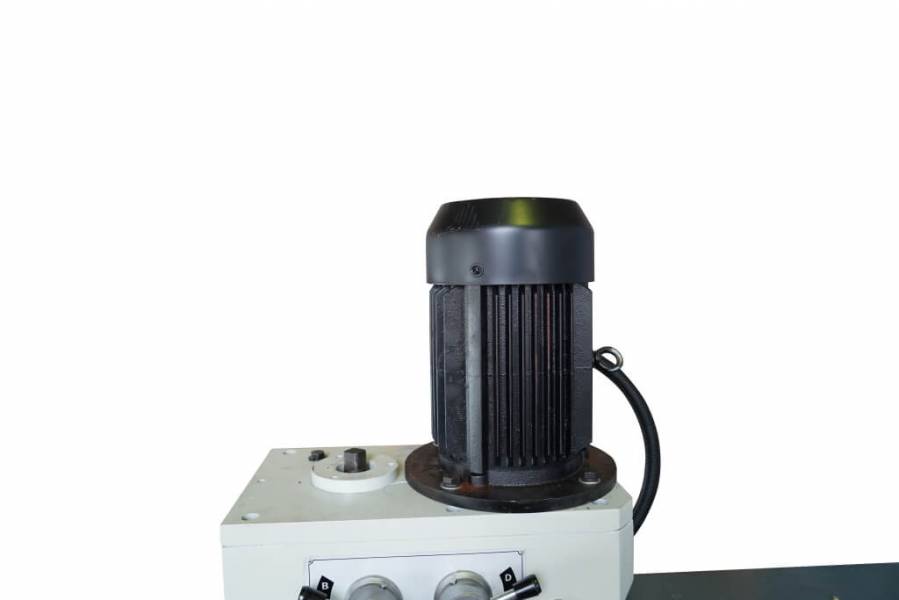

Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

Направление движения стола выбирается простым переключателем. В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения.

Универсальный вертикально-фрезерный станок MetalMaster DMM 7550CW

Станок изготовлен в соответствии с европейскими нормами безопасности.
