| Технические характеристики | MMD - 16LV |
|---|---|
| Двигатель | 0,50 кВт 220 В |
| Макс.диаметр рассверливания в стали, мм | 16 |
| Макс. размер торцевой фрезы, мм | 50 |
| Макс. размер концевой фрезы, мм | 16 |
| Ход пиноли, мм | 50 |
| Конус шпинделя | MT 2 |
| Наклон фрезерной головки | ± 90° |
| Кол-во скоростей | 2 (Вариатор) |
| Скорости шпинделя, об/мин | 50-2250 |
| Длина стола | 500 |
| Ширина стола, мм | 140 |
| Ход оси Х, мм | 220 |
| Ход оси Y, мм | 160 |
| Ход вертикальный, мм | 210 |
| Количество Т-пазов/ширина/расстояние, мм | 3/10/40 |
| Габаритные размеры упаковки: | |
| Длина, мм | 500 |
| Ширина, мм | 450 |
| Высота, мм | 760 |
| Вес нетто/брутто, кг | 60/70 |

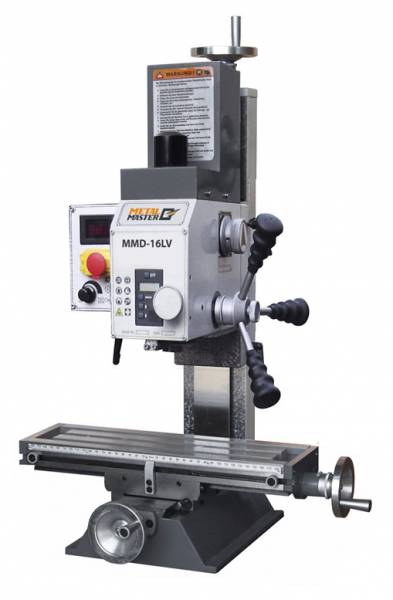

Описание станка Настольный фрезерный станок Metal Master MMD - 16LV
Конструкция станка METAL MASTER MMD - 16LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.
Настольно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.
Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.
Все рукоятки оснащены четкими и удобными лимбами.
Ручка управления 2 диапозонов скоростей шпинделя.
Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост»..
Максимальный ход пиноли - 50 мм.
Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.
Вертикальный шпиндель снабжен звездчатой рукояткой.
Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.
Положение стола по каждой оси фиксируется стопорными ручками.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу
- Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка
- Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
- Большой прецизионный крестовый стол
- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
- Наклон фрезерной головки ± 90°
- Точное перемещение пиноли шпинделя
- Прочная чугунная стойка
В стандартную комплектацию станка входят:
- Комплект инструмента для обслуживания
- Станок в сборке
- Инструкция
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
София Константинова 05.03.2023 в 11:44От сети какого напряжения работает станок?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Станок работает от сети 220В. -
Егор Новиков 08.05.2023 в 11:15Подскажите какие направляющие имеет рабочий стол?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Рабочий стол перемещается по направляющим типа "ласточкин хвост".
-
