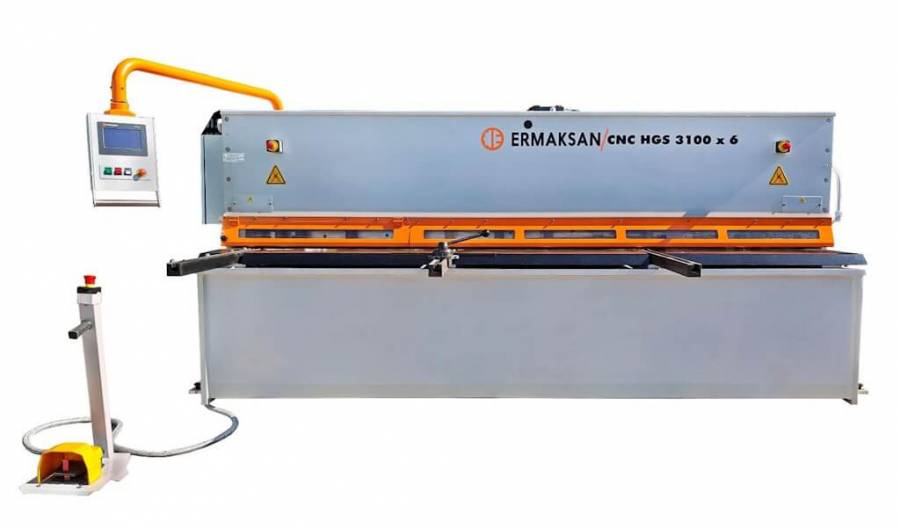

Гидравлическая гильотина Ermaksan CNC HGS 3100х6
Гидравлическая гильотина Ermaksan CNC HGS 3100х6 применяется при резке листов металла. Гидравлическая система и закаленные ножи станка обеспечивают быструю и качественную резку. Гильотина Ermaksan CNC HGS 3100х6 отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности о... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
| Параметр | CNC HGS 3100х6 | |
|---|---|---|
| Длина реза | мм | 3100 |
| Толщина резки (42 кг/мм2) | кг/мм2 | 6 |
| Толщина резки (70 кг/мм2) | кг/мм2 | 4 |
| Угол наклона, град. | град. | 1,2° |
| Макс. количество резов в минуту | рез/мин | 20 |
| Ход заднего упора | мм | 1000 |
| Количество прижимов | шт | 14 |
| Высота рабочего стола | мм | 800 |
| Мощность основного двигателя | кВт | 11 |
| Мощность двигателя заднего упора | кВт | 0,75 |
| Степень защиты | IP | 54 |
| Объём бака гидравлической станции | л | 150 |
| Зазор между ножами | мм | 0,05-0,8 |
| Габаритные размеры (ДхШхВ) | мм | 4000х3010х1640 |
| Масса станка | кг | 5700 |
Описание
Гидравлическая гильотина Ermaksan CNC HGS 3100х6 применяется при резке листов металла. Гидравлическая система и закаленные ножи станка обеспечивают быструю и качественную резку. Гильотина Ermaksan CNC HGS 3100х6 отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности оборудования.
Особенности:
- Облегчённая конструкция сварной рамы. Прочность обеспечивается за счёт того, что основной корпус и ножевая балка выполнены в коробчатой форме и имеют высокую сопротивляемость к скручиванию;
- Отсутствие зева;
- За счёт легкой станины - производительность выше;
- Высокая производительность;
- Простота эксплуатации;
- Контроллер ERCUT 7;
- Электрические компоненты SIEMENS;
- Гидравлическая система Hoerbiger.

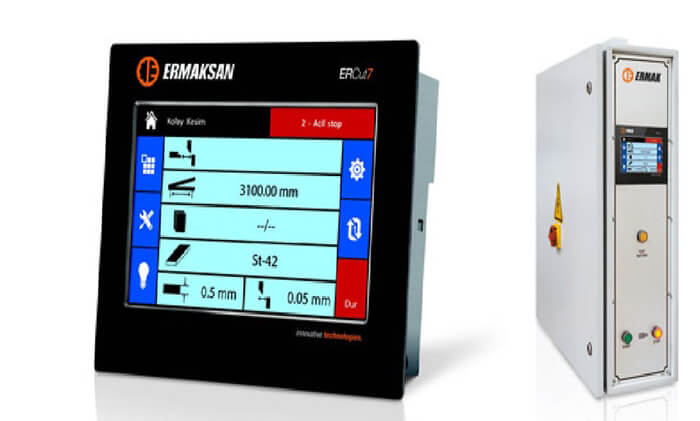

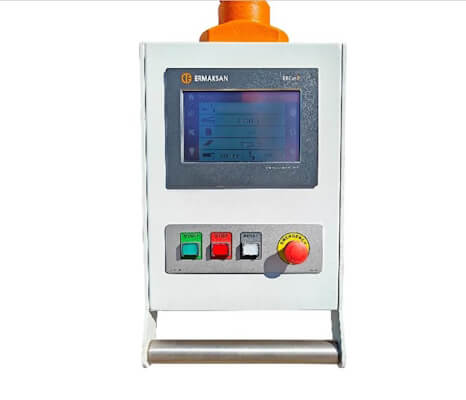

Контроллер ЧПУ ERCUT 7
Простой в понимании интерфейс обеспечивает удобство и простоту использования. Контроллер ЧПУ разработан согласно основным требованиям операторов. Основными особенностями являются:
- широкий сенсорный экран;
- быстрота программирования;
- легкость в работе;
- интуитивно-понятный интерфейс
- очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры.
Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления. Мгновенный отзыв на касание оператора обеспечивает сенсорный экран. Реагирует на первое касание: 1.000.000 раз* (*По результатам испытаний в лаборатории, нажатие с усилием в 250 г, через резиновую поверхностью толщину 8 мм. Данные показатели являются лучшими.
Автоматизированные функции управления
- Автоматическая резка листа;
- Регулирование зазора между лезвиями и угла резки производятся автоматически;
- Автоматическая настройка длины;
- Автоматический возврат режущей балки.
Технические особенности
- 7" сенсорный Led-экран, разрешение - 800 х 480 пикселей;
- Оперативная память: SRAM;
- Системная память: Flash / SD карты Micro (опционально);
- Связь: RS232, RS485;
- USB – опция.

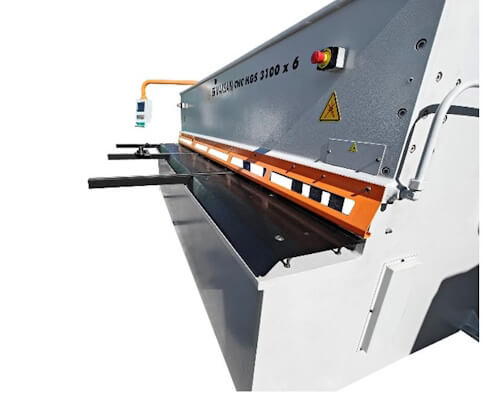

Гильотина Ermaksan CNC HGS 3100х6 имеет сварную станину станка, прошедшую процесс снятия напряжения.
ЧПУ ERCUT 7 – это интуитивно понятная система управления станком, которая упрощает работу и повышает производительность труда.

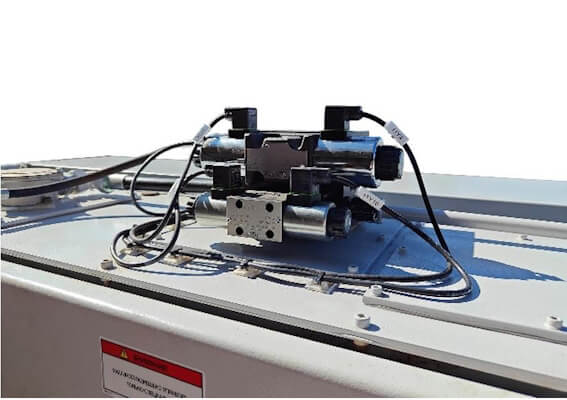

Станок оснащен надежной и высокопроизводительной гидравлической системой HAVE.

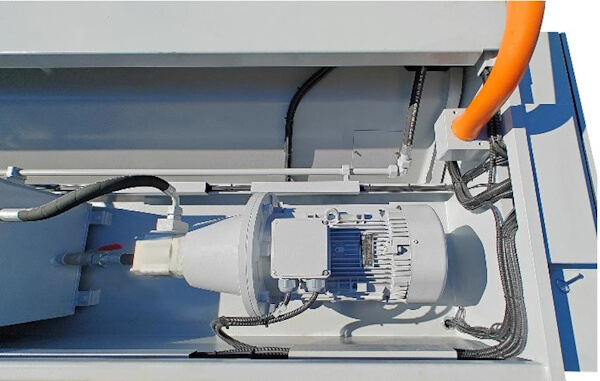

Станок оснащен мощным и надежным двигателем мощностью 11 кВт.

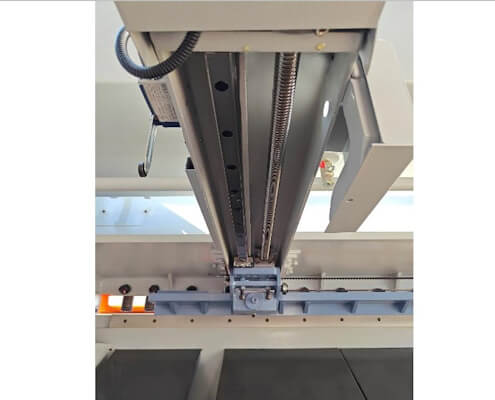

Задний упор перемещается по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резке большого листа задний упор уходит наверх автоматически, как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

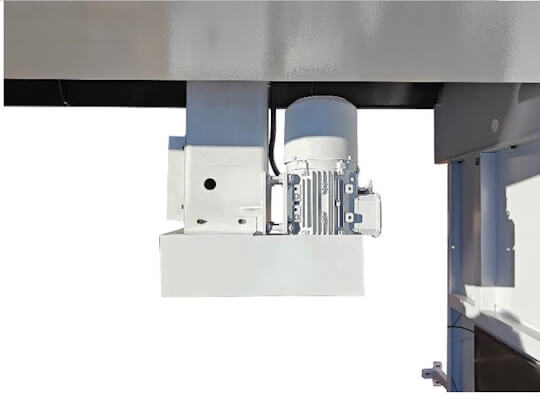

Моторизированный задний упор приводится в движение двигателем мощностью 0,75 кВт.

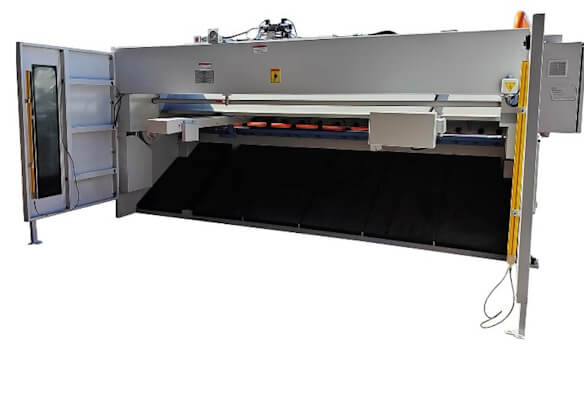

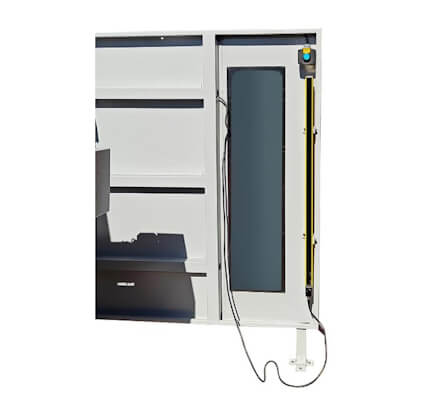

Световая защита с тыльной стороны, предотвращает проникновение человека или посторонних предметов внутрь станка.
В стандартной комплектации станок имеет защитное ограждение моторизированного заднего упора.
Передний стол с шариковыми опорами защищает листовой металл от появления царапин и облегчает работу.

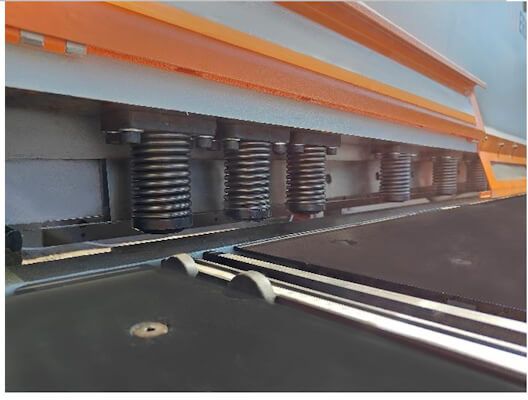

Гидравлический прижим заготовки обеспечивает надежную фиксацию металлического листа и гарантирует качественный рез. У гидравлических прижимов листа имеется полиуретановое покрытие, которое предотвращает повреждение заготовки.

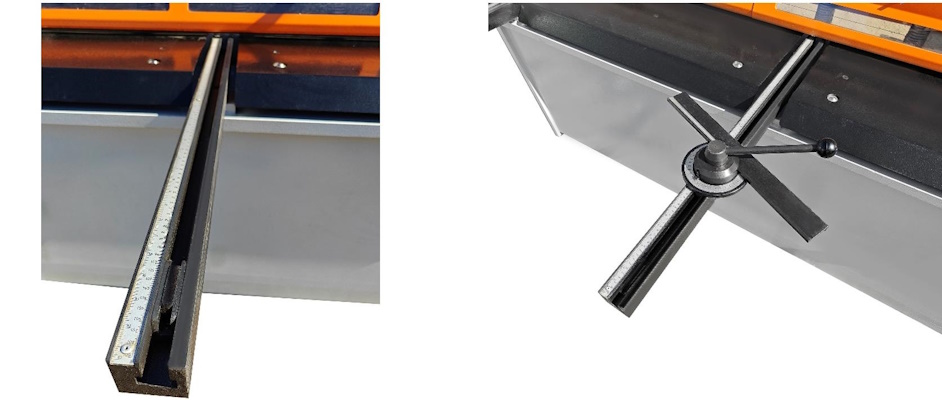

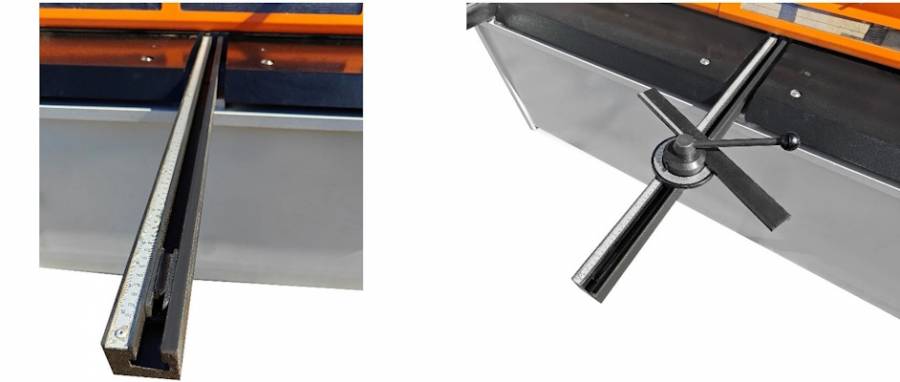

Кронштейны передней поддержки листа c шариковыми опорами и боковыми упорами служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на рабочем столе станка. Все три кронштейна оснащены линейками для удобства резки листового металла.

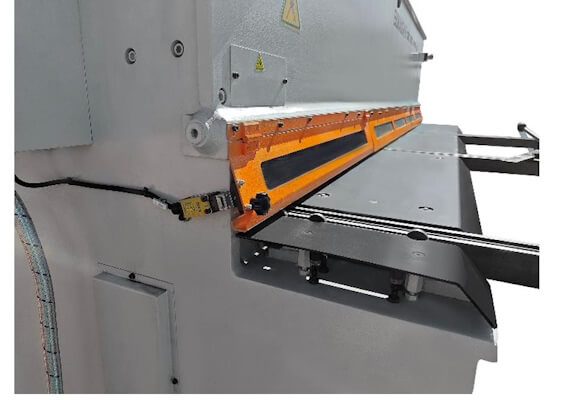

Защита зоны резания предотвращает несанкционированный доступ людей в опасную зону.

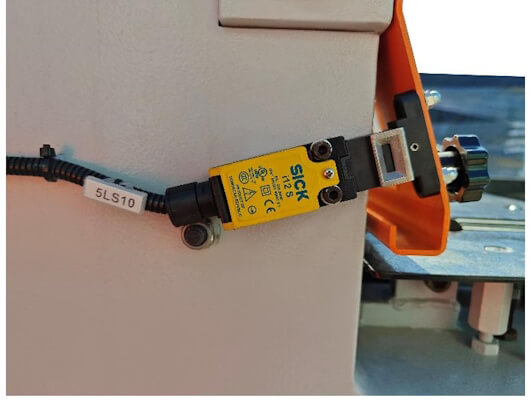

Защита зоны резания оснащена концевым выключателем, при срабатывании которого станок выключается.

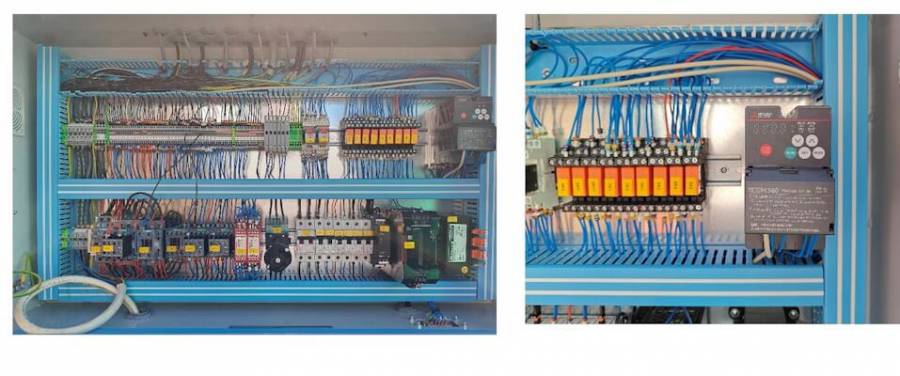

С левой стороны станка расположен электрошкаф. Станок укомплектован надежной электроавтоматикой таких известных брендов, как Mitsubishi Electric и Omron.

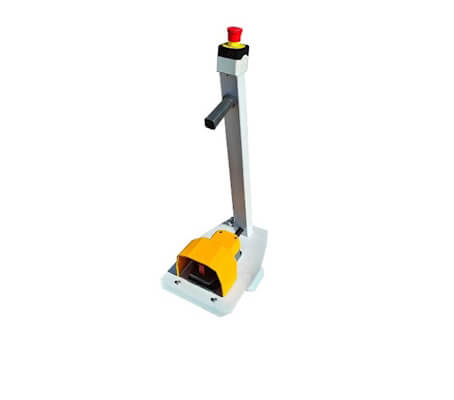

С помощью эргономичной переносной педали осуществляется запуск процесса резки. В верхней части педали расположена кнопка аварийной остановки.

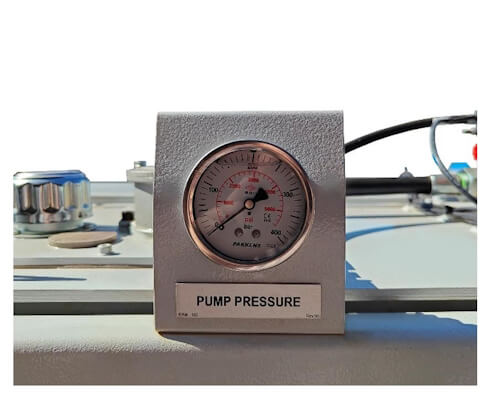

Гильотина оснащена манометром, который позволяет точно настраивать станок на работу с необходимой толщиной листа.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Ножи:
- - 2 режущие кромки - на верхнем ноже
- - 4 режущие кромки - на нижнем ноже
- Контроллер ERCUT 7;
- Моторизированный задний упор – 1000 мм, точность позиционирования 0,01 мм;
- Передние кронштейны и боковой упор;
- Передние, боковые и задние защитные экраны;
- Световая защита задней зоны;
- Электрические компоненты SIEMENS;
- Гидравлическая система Hoerbiger;
- Зазор между лезвиями регулируется автоматически при помощи гидравлики;
- Насос высокого давления;
- Надежные прижимные цилиндры;
- Переносная педаль;
- Кнопка аварийной остановки;
- Экран защиты пальцев.
