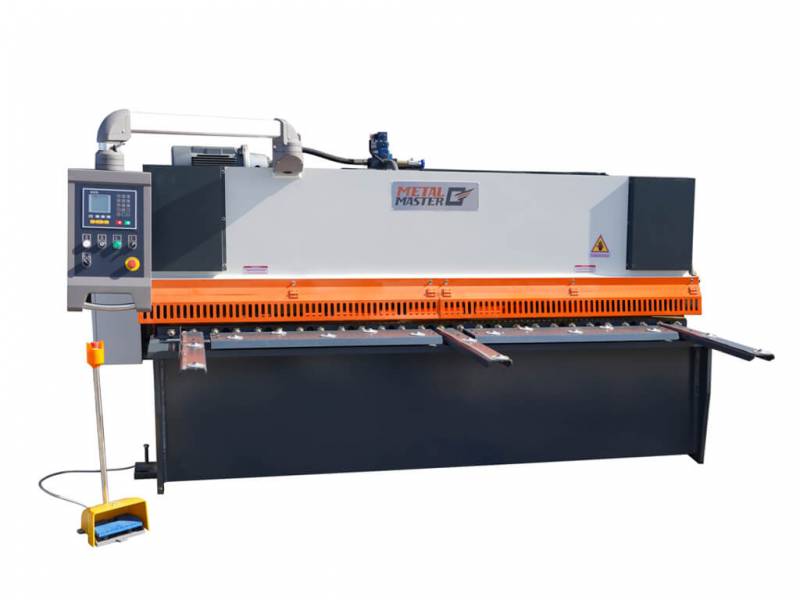

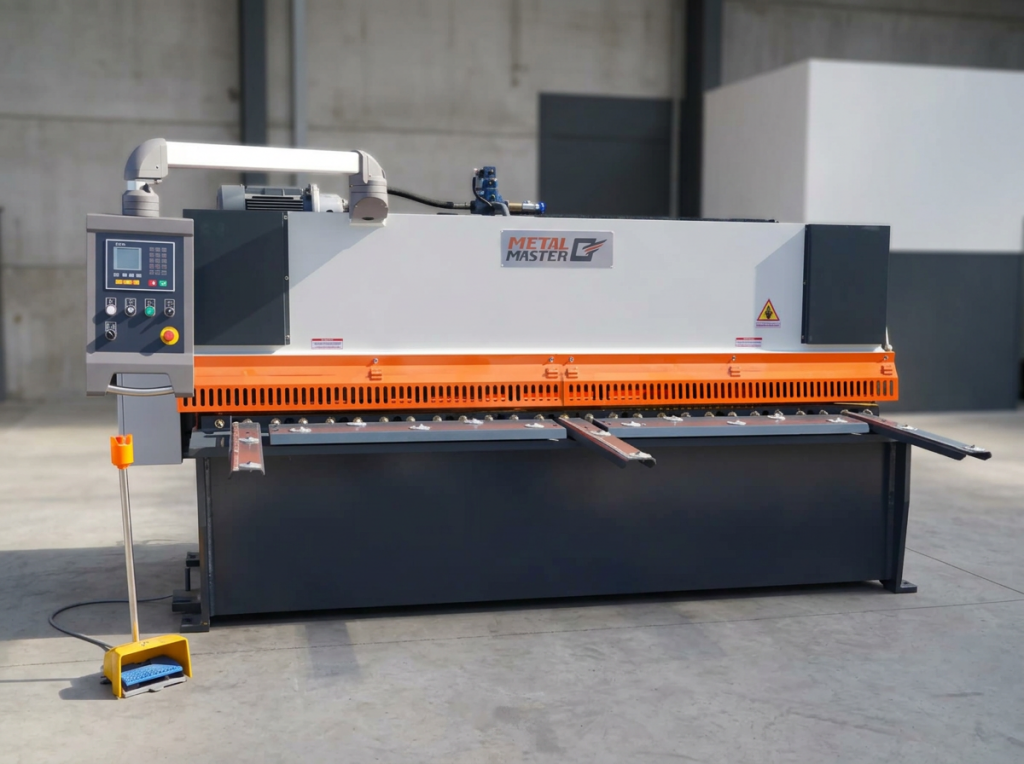

Гидравлическая гильотина HCJ 2560 E
Смотреть видео
Гидравлическая гильотина HCJ 2560 E

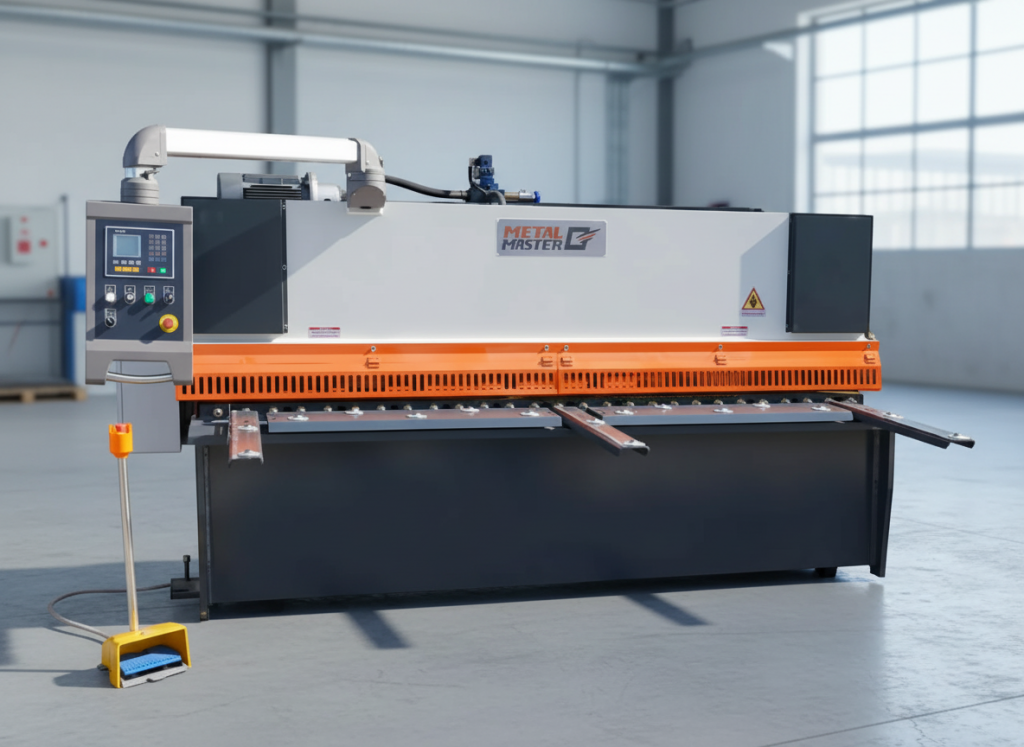

Гильотина Metal Master HCJ 2560 Е предназначена для резки листового металла. Гидравлическая система и закалённые ножи обеспечивают быструю и качественную резку. Модель отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет интегрировать оборудование в современные автоматизированные производственные системы с повышенными требованиями к надёжности. Ножницы могут поставляться в различных комплек... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
| Модель | HCJ2560 E |
|---|---|
| Максимальная толщина листа, мм | 6 |
| Максимальная длина листа, мм | 2500 |
| Расстояние между колоннами, мм | 2720 |
| Длинна ножа, мм | 2600 |
| Глубина зева, мм | 150 |
| Угол наклона ножа | 1,5° |
| Скорость работы, рез/мин | 14 |
| Ограничитель глубины подачи листа, мм | 500 |
| Точность хода по оси Х, мм | ±0,2 |
| Объем бака гидравлической станции, л | 255 |
| Мощность двигателя, кВт | 7,5 |
| Мощность двигателя заднего упора, кВт | 0,37 |
| Габариты в упаковке (Д×Ш×В), мм | 3230×1700×1600 |
| Масса, кг | 4000 |
Видеообзор
Описание
Гильотина Metal Master HCJ 2560 Е предназначена для резки листового металла. Гидравлическая система и закалённые ножи обеспечивают быструю и качественную резку. Модель отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет интегрировать оборудование в современные автоматизированные производственные системы с повышенными требованиями к надёжности. Ножницы могут поставляться в различных комплектациях и оснащаться дополнительными приспособлениями в зависимости от типа производства.
Высокая жёсткость конструкции обеспечивается прочной сварной рамой. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами ведущих мировых брендов гарантируют высокую скорость и точность реза.
Управление осуществляется с помощью контроллера Estun E21S. Перемещение по оси X программируется через контроллер или выполняется в ручном режиме; за это отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственное управление приводом по осям производится частотным преобразователем.
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКИХ НОЖНИЦ METAL MASTER HCJ
- Оптимальное сочетание цены и качества. Недорогой и надёжный станок для высокоточной резки заготовок.
- Широкий спектр функциональных характеристик. Большой выбор типоразмеров и опций позволяет удовлетворить практически любые производственные задачи.
- Высокая производительность. Мощная гидравлическая система и усиленные цилиндры обеспечивают высокую скорость рабочего цикла.
- Надёжность и износостойкость. Конструкция сварена из стальных плит, прошедших термическую обработку для снятия внутренних напряжений. В серии HCJ используется электрооборудование Schneider Electric и Delta.
- Точность и простота настройки. Манометр и механизм регулировки зазора между ножами позволяют быстро адаптировать машину под необходимую толщину листа.
- Простота в использовании. На фронтальной части расположены кронштейны поддержки листа с боковыми упорами, облегчающие точное позиционирование заготовки. Теневая подсветка линии реза позволяет работать «по разметке».
Сварная станина, прошедшая процесс снятия напряжения.

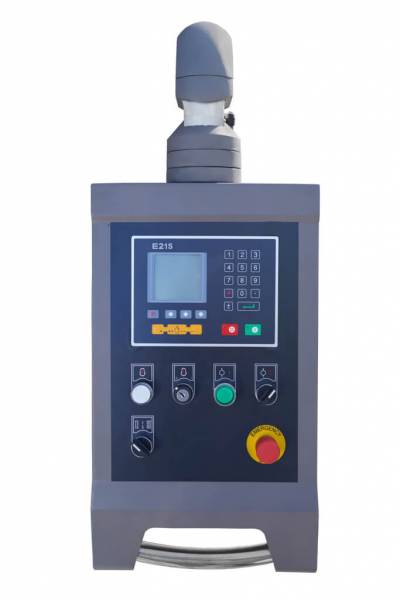

ЧПУ E21 (Estun) — интуитивно понятная система управления, упрощающая работу и повышающая производительность.

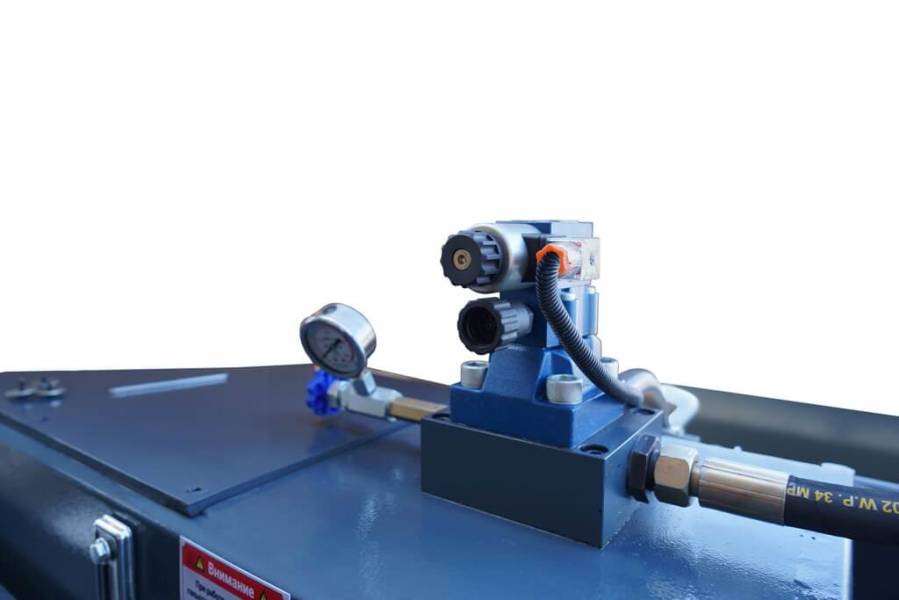

Надёжная и высокопроизводительная гидравлическая система Bosch-Rexroth.

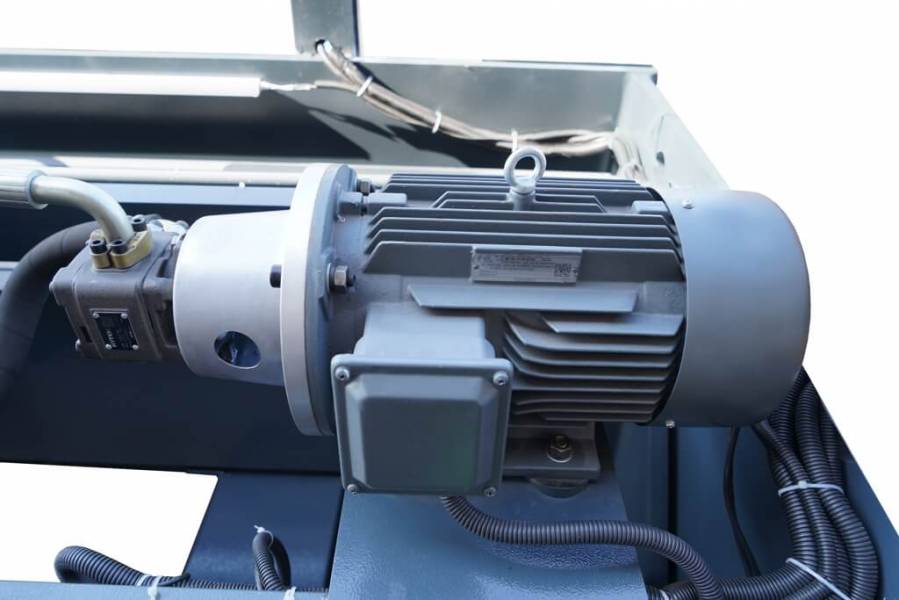

Мощный и надёжный двигатель (7,5 кВт).

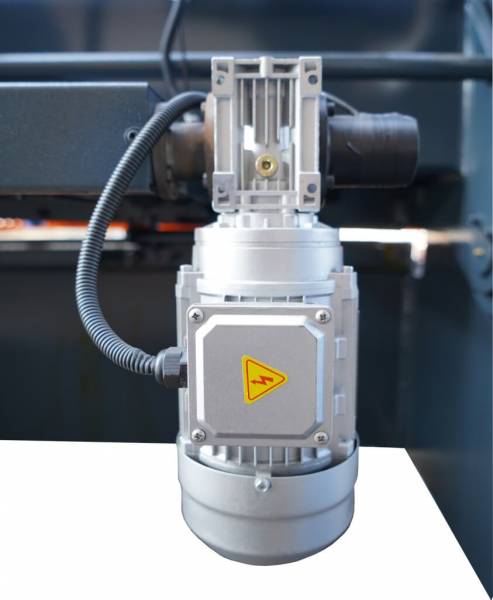

Моторизированный задний упор с двигателем 0,37 кВт.

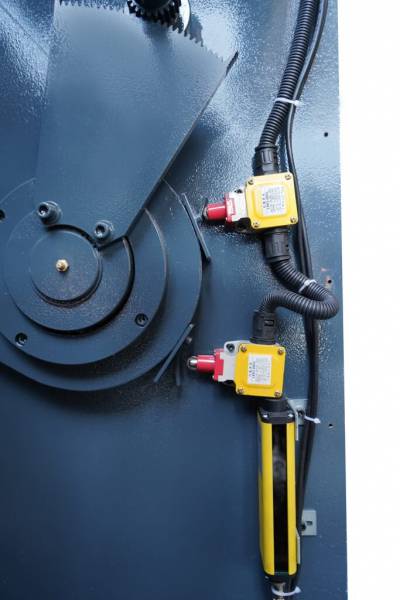

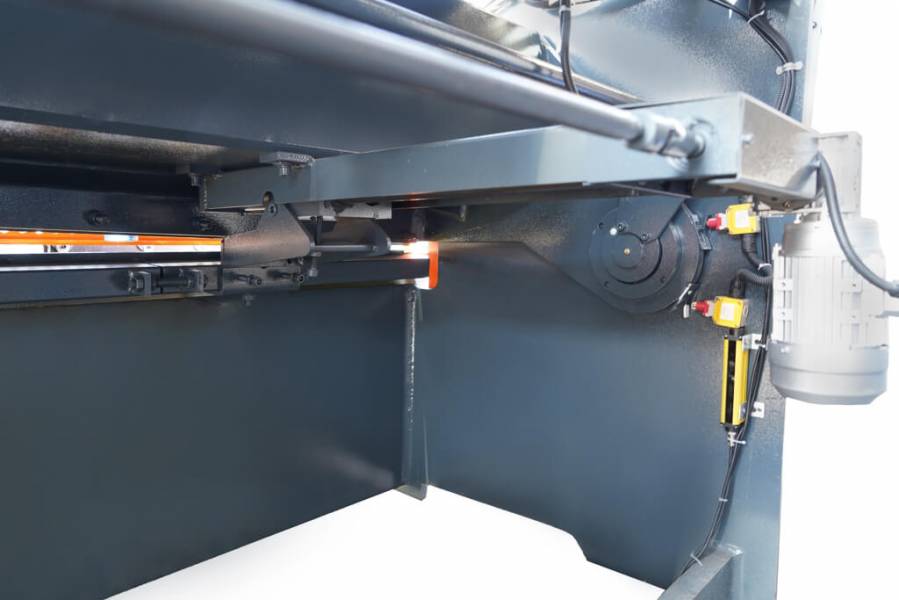

Концевые выключатели для регулировки хода режущего инструмента.

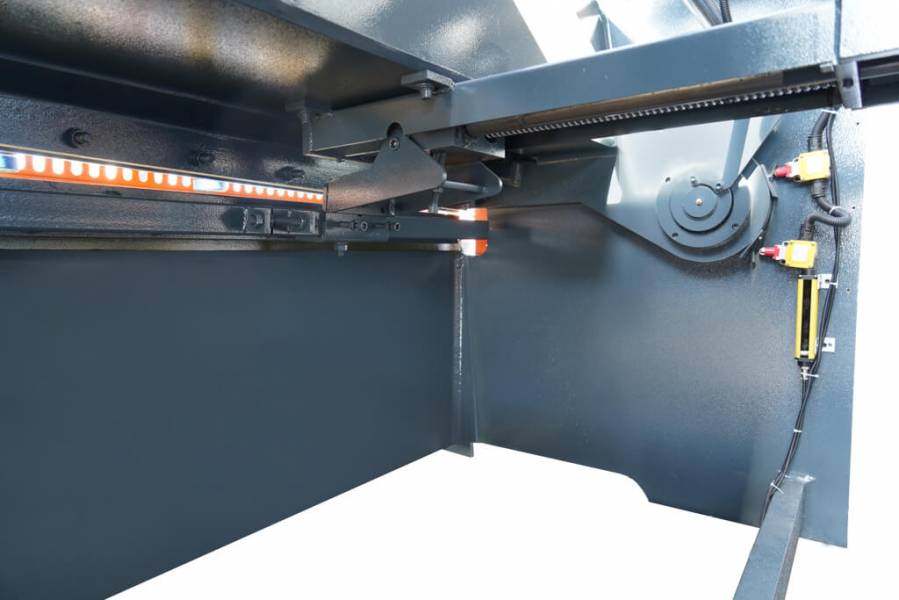

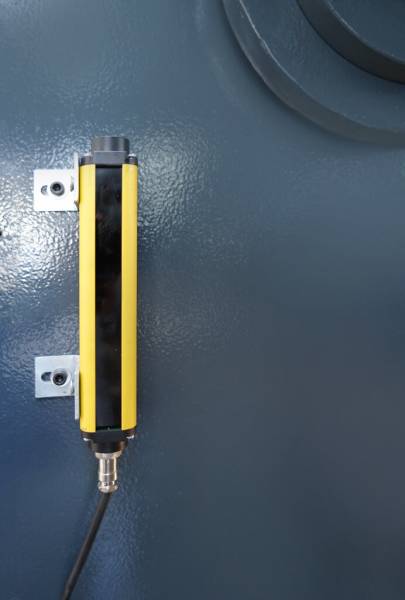

Световая защита с тыльной стороны предотвращает проникновение человека или посторонних предметов внутрь станка.
Поворотная режущая балка («свим-бим») с азотными возвратными цилиндрами и аккумулятором.

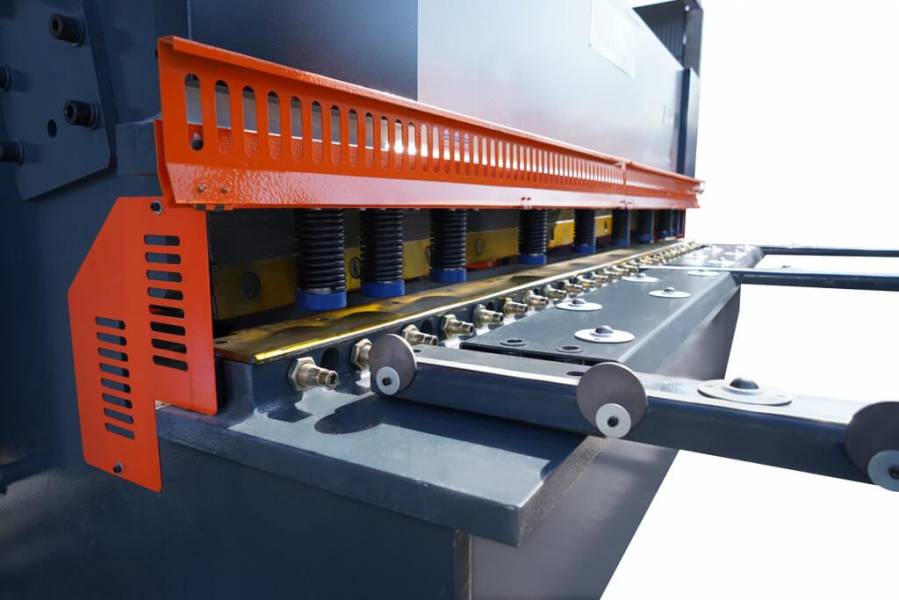

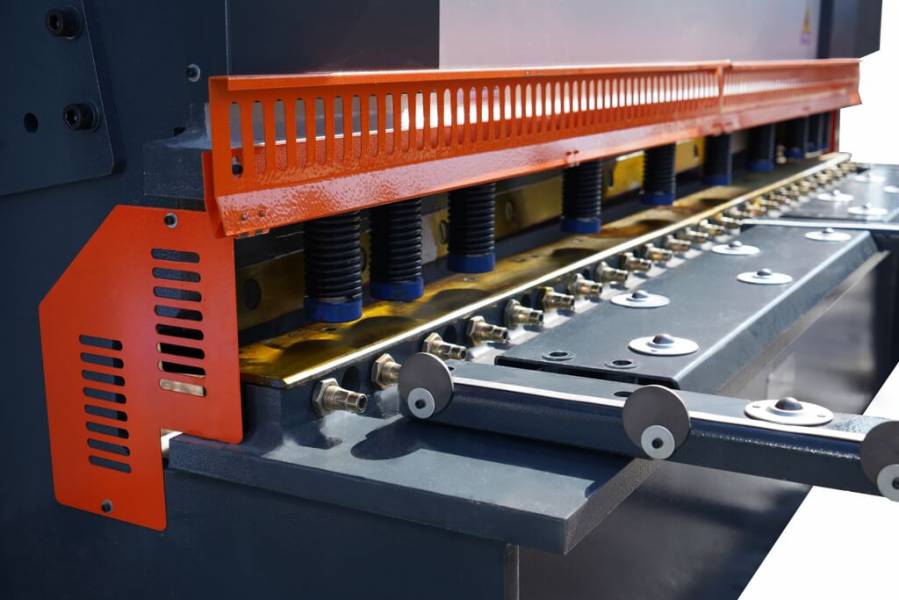

Гидравлический прижим с полиуретановым покрытием обеспечивает надёжную фиксацию листа без повреждения поверхности.

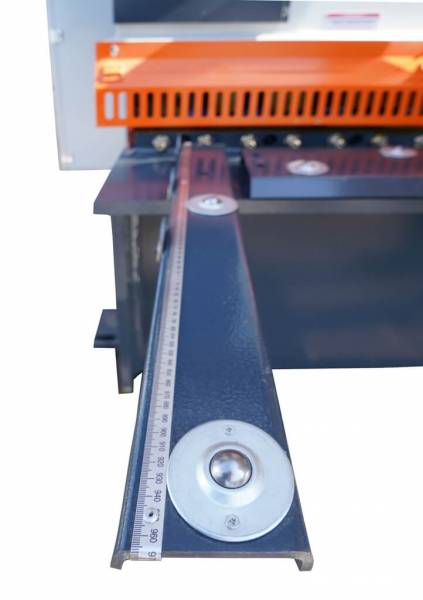

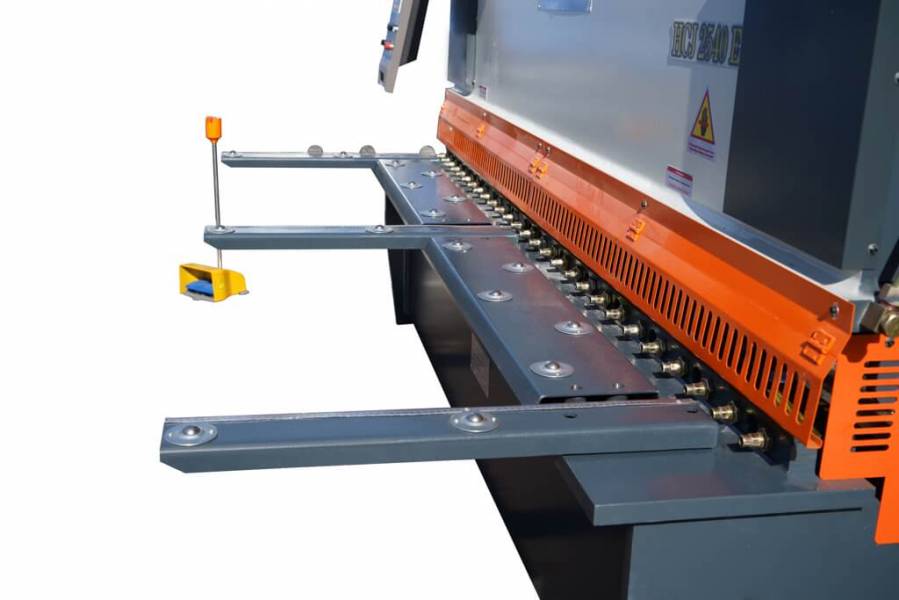

Кронштейны передней поддержки листа с шариковыми опорами и боковыми упорами служат для поддержки длинных и тонких заготовок, а также для их позиционирования. Все три кронштейна оснащены линейками.
Защита зоны резания предотвращает несанкционированный доступ в опасную зону.

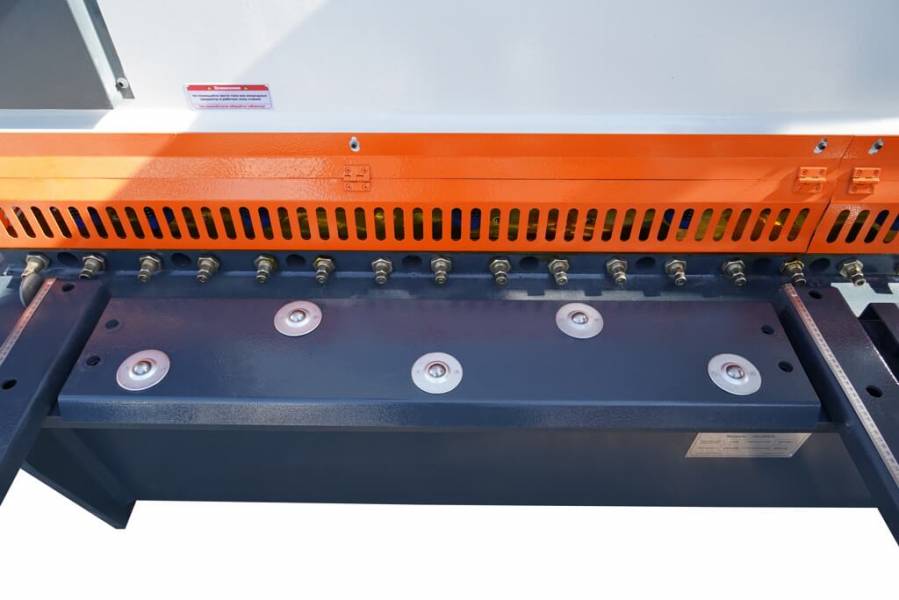

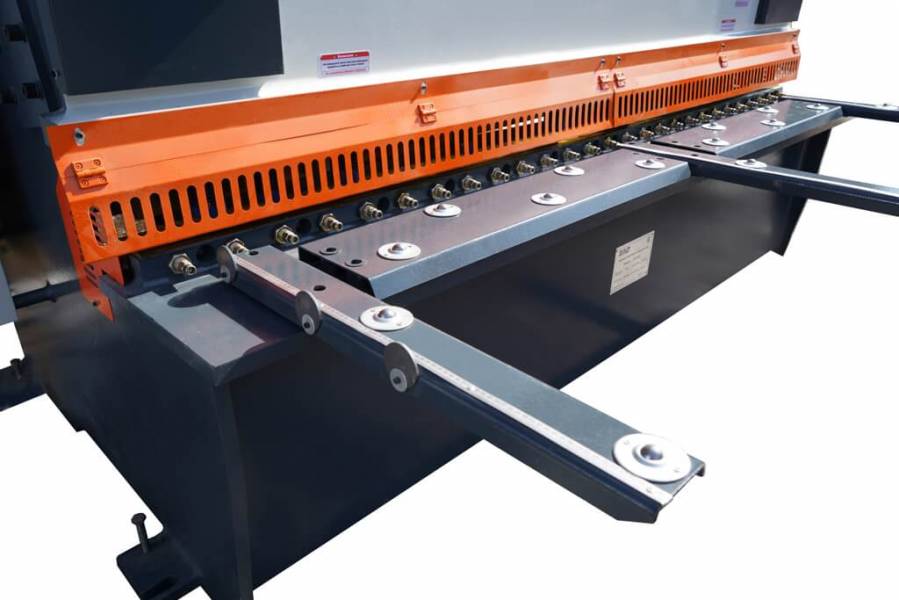

Передний стол с шариковыми опорами предотвращает появление царапин на листе и облегчает подачу.

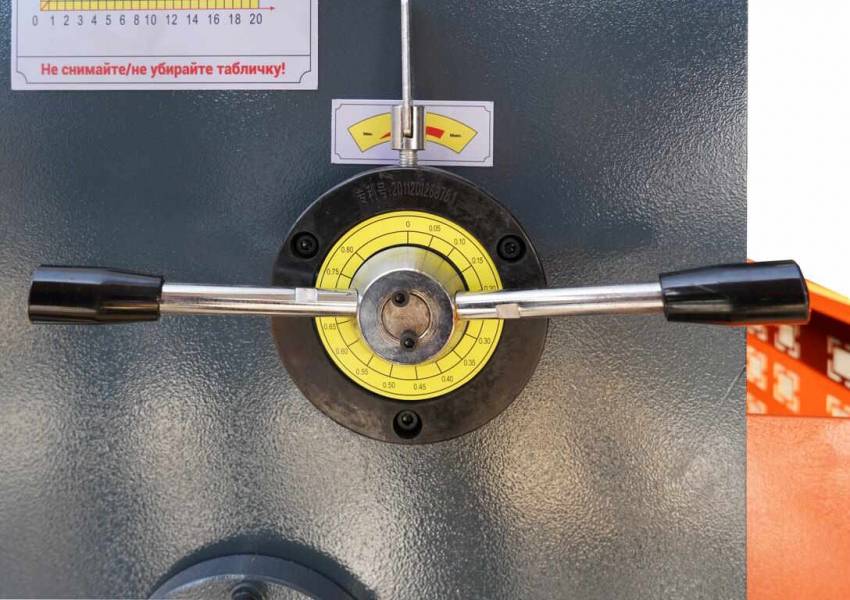

Механизм установки зазора между ножами для оперативной настройки под оптимальный режим резания.

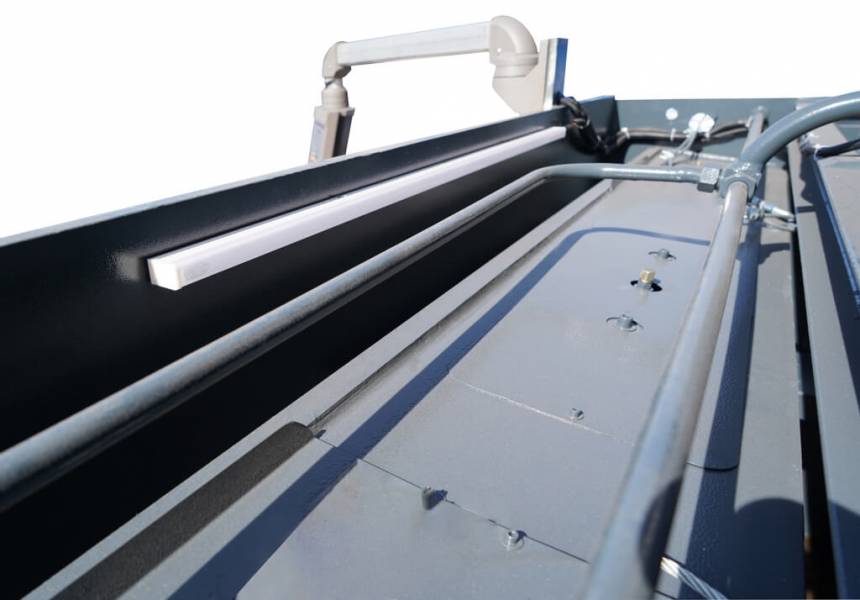

Теневая подсветка линии реза для точного позиционирования заготовки.

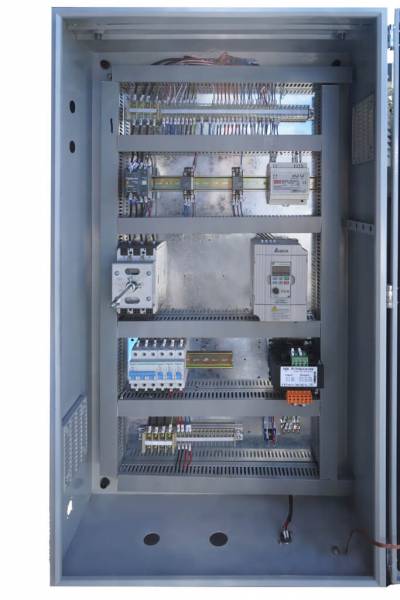

С левой стороны станка расположен электрошкаф. Станок укомплектован электроавтоматикой таких известных брендов как Schneider Electric и Delta.
Эргономичная выносная педаль с кнопкой аварийной остановки для запуска процесса резки.

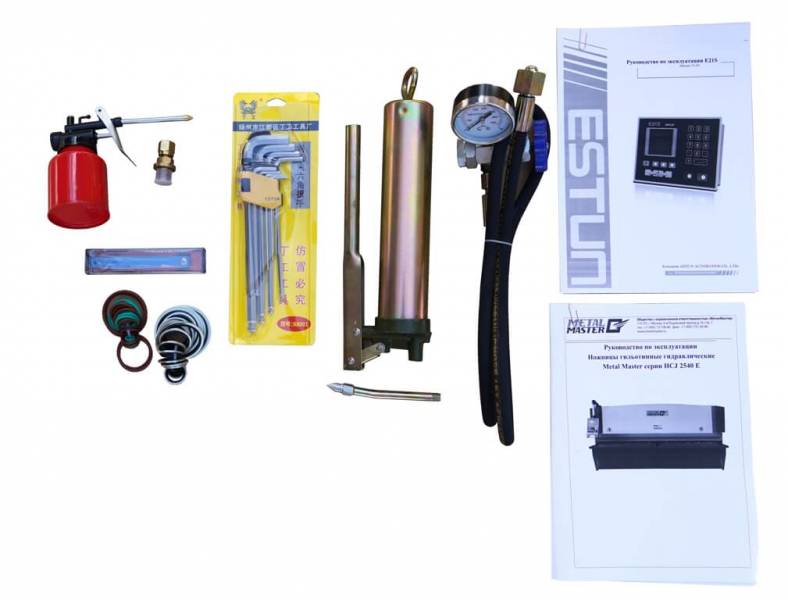

В стандартную комплектацию входят: маслёнка, азотная форсунка, набор щупов, набор прокладок и уплотнительных колец, смазочный шприц, устройство для заправки пневмоцилиндров и инструкция на русском языке.
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИЛЬОТИНЫ | |
|---|---|
| Контроллер | E21 S (Estun) |
| Привод ограничителя подачи | Мотор-редуктор с асинхронным двигателем + энкодер |
| Клапаны | Bosch-Rexroth |
| Электрика | Schneider Electric |
| Инвертор | Delta |
| Масляный насос | Шестерёнчатый |
| Инструмент | Четырёхсторонние закалённые ножи |
| Зазор между ножами | Ручная регулировка |
| Прижим заготовки | Гидравлический |
| Педаль управления | Выносная, с кнопкой аварийного останова |
| Руководство | На русском языке |
Рекомендуем
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master Гидравлическая гильотина HCJ 2560 E
Андре
Андре
Гидравлические клапана чьи?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Станок оснащен гидравлическими клапанами от европейского бренда Bosch-Rexroth.
Петр
Петр
Возможна ли доставка в Томск?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Наши менеджеры с удовольствием ответят на все ваши вопросы по оплате и доставке, тел. 8 (800) 775-78-34.
Тимофей
Тимофей
Будьте добры, скажите, какая рекомендуется толщина фундамента для установки станка?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Высота фундамента для крепления гильотины составляет 600 мм.
Максим Григорьев
Максим Григорьев
Какие меры предусмотрены для безопасности при работе на станке?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Станок оснащен световой защитой с тыльной стороны, защитой в зоне резания, а также защитным ограждением заднего упора.
