Гидравлическая гильотина HCJ 2540 E
Рассрочка 0%
Товар доступен в рассрочку
Смотреть видео

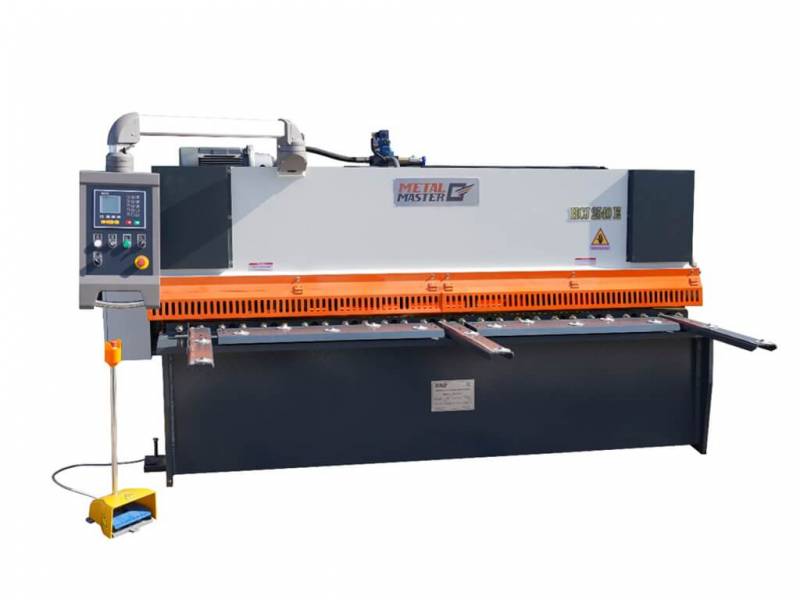

Гидравлическая гильотина HCJ 2540 E

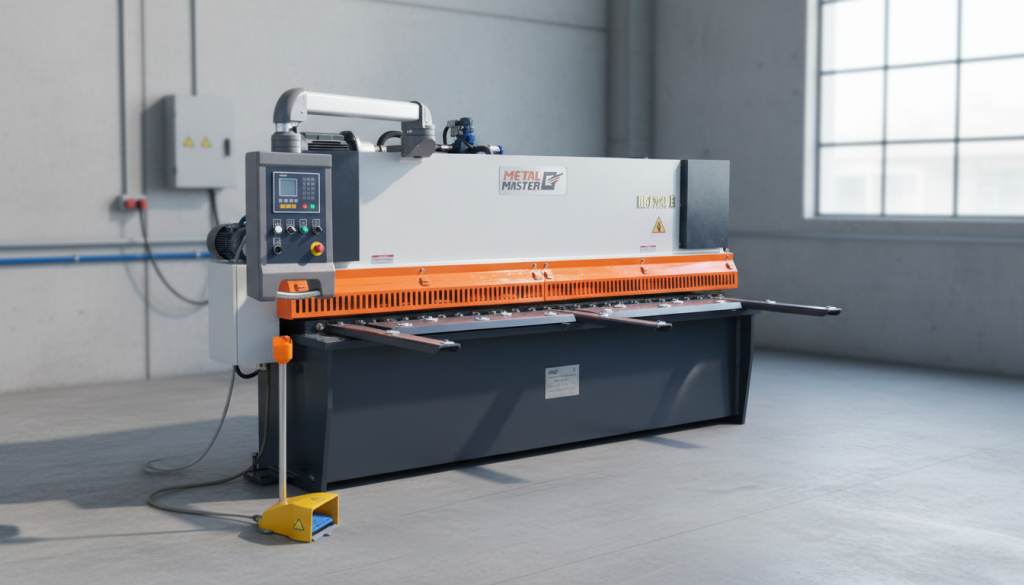

Гильотина Metal Master HCJ 2540 Е предназначена для резки листового металла. Гидравлическая система и закалённые ножи обеспечивают быструю и качественную резку. Модель отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет интегрировать оборудование в современные автоматизированные производственные системы с повышенными требованиями к надёжности. Ножницы могут поставляться в различных комплек... Полное описание
1 199 968 ₽
В наличии
Рассрочка 0%
i
- Первый взнос 30%359 990 ₽
- Оставшаяся сумма839 978 ₽
- Срок6 месяцев
- Ежемесячный платеж139 996 ₽
- Комиссия0%
1
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
| Модель | HCJ2540 E |
|---|---|
| Максимальная толщина листа, мм | 4 |
| Максимальная длина листа, мм | 2500 |
| Расстояние между колоннами, мм | 2720 |
| Длина ножа,мм | 2600 |
| Глубина зева, мм | 150 |
| Угол наклона ножа | 1,5° |
| Скорость работы, рез/мин | 14 |
| Ограничитель глубины подачи листа, мм | 500 |
| Точность хода по оси Х, мм | ±0,2 |
| Объем бака гидравлической станции, л | 170 |
| Мощность двигателя, кВт | 5,5 |
| Мощность двигателя заднего упора, кВт | 0,37 |
| Габариты в упаковке (Д×Ш×В), мм | 3220×1420×1500 |
| Масса, кг | 3100 |
Видеообзор
Описание
Гильотина Metal Master HCJ 2540 Е предназначена для резки листового металла. Гидравлическая система и закалённые ножи обеспечивают быструю и качественную резку. Модель отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет интегрировать оборудование в современные автоматизированные производственные системы с повышенными требованиями к надёжности. Ножницы могут поставляться в различных комплектациях и оснащаться дополнительными приспособлениями в зависимости от типа производства.
Высокая жёсткость конструкции обеспечивается прочной сварной рамой. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами ведущих мировых брендов гарантируют высокую скорость и точность реза.
Управление осуществляется с помощью контроллера Estun E21S. Перемещение по оси X программируется через контроллер или выполняется в ручном режиме; за это отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственное управление приводом по осям производится частотным преобразователем.
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКИХ НОЖНИЦ METAL MASTER HCJ
- Оптимальное сочетание цены и качества. Недорогой и надёжный станок для высокоточной резки заготовок.
- Широкий спектр функциональных характеристик. Большой выбор типоразмеров и опций позволяет удовлетворить практически любые производственные задачи.
- Высокая производительность. Мощная гидравлическая система и усиленные цилиндры обеспечивают высокую скорость рабочего цикла.
- Надёжность и износостойкость. Конструкция сварена из стальных плит, прошедших термическую обработку для снятия внутренних напряжений. В серии HCJ используется электрооборудование Schneider Electric и Delta.

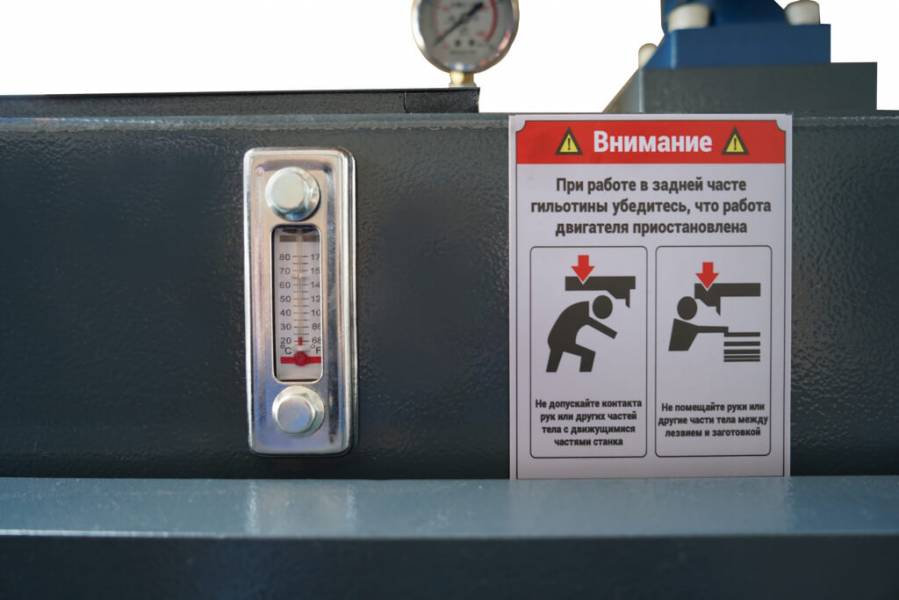

- Точность и простота настройки. Манометр и механизм регулировки зазора между ножами позволяют быстро адаптировать машину под необходимую толщину листа.
- Простота в использовании. На фронтальной части расположены кронштейны поддержки листа с боковыми упорами, облегчающие точное позиционирование заготовки. Теневая подсветка линии реза позволяет работать «по разметке».
Сварная станина, прошедшая процесс снятия напряжения.

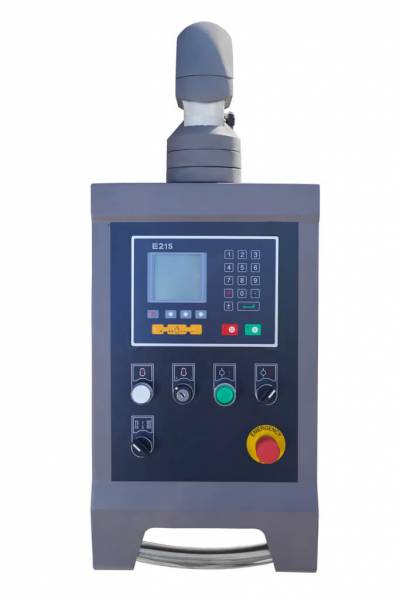

ЧПУ E21 (Estun) — интуитивно понятная система управления, упрощающая работу и повышающая производительность.

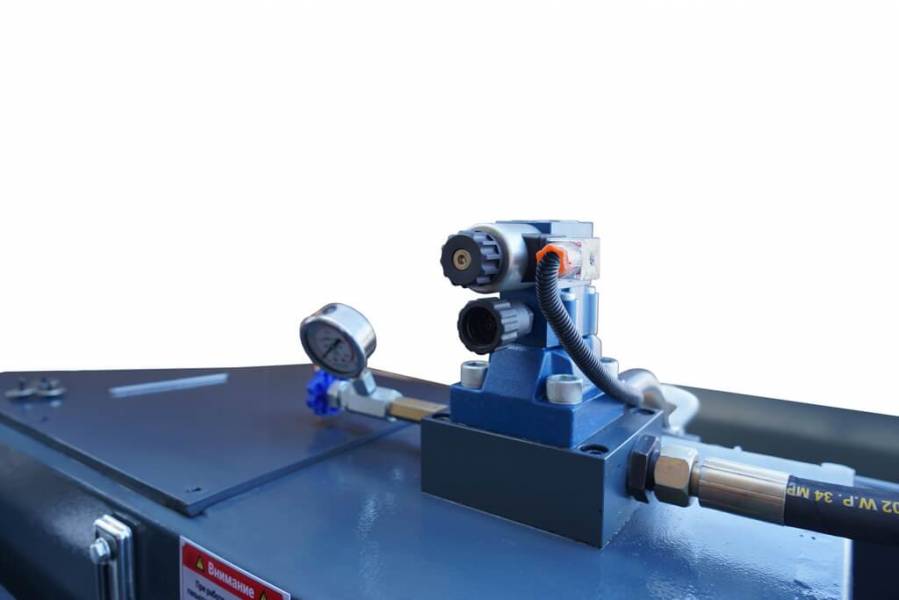

Надёжная и высокопроизводительная гидравлическая система Bosch-Rexroth.

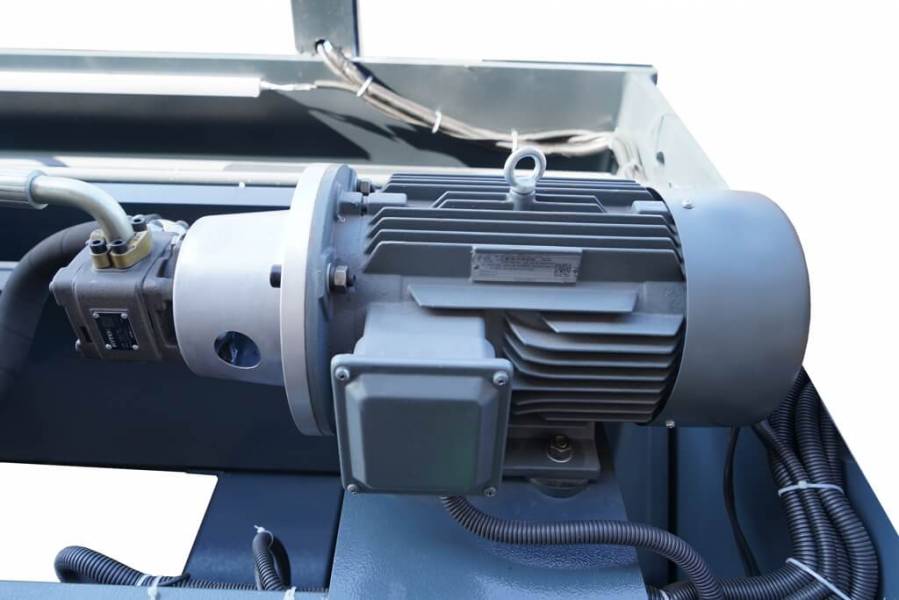

Мощный и надёжный двигатель (7,5 кВт).

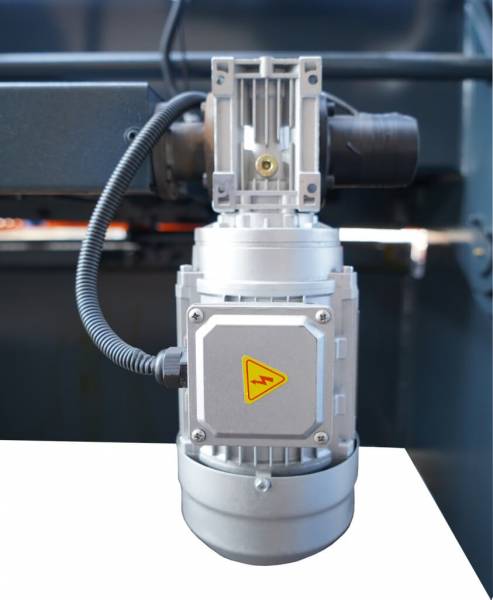

Моторизированный задний упор с двигателем 0,37 кВт.

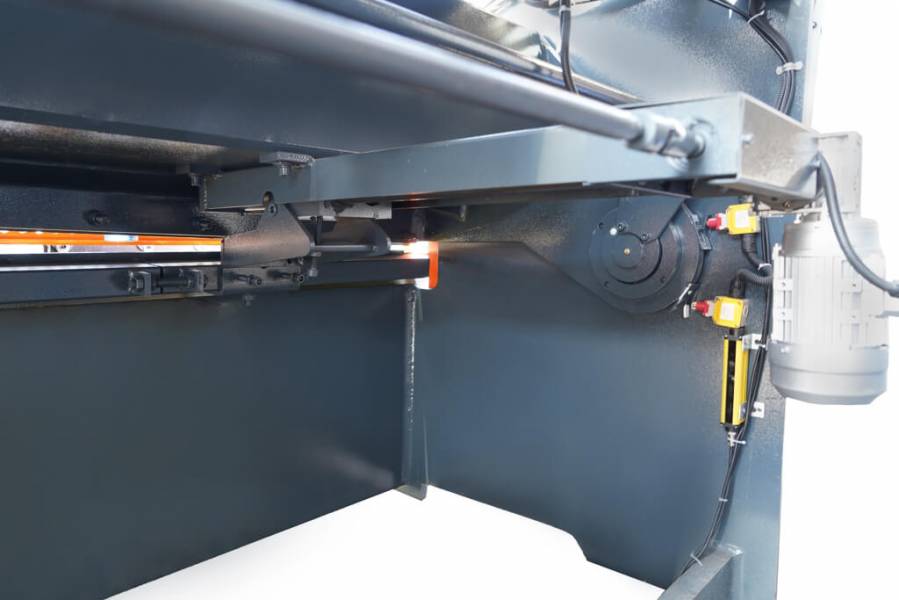

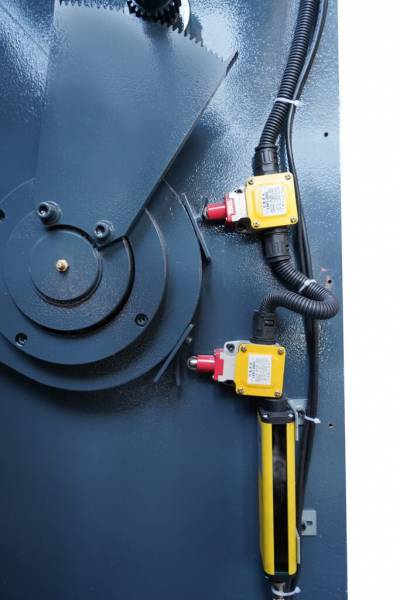

Концевые выключатели для регулировки хода режущего инструмента.

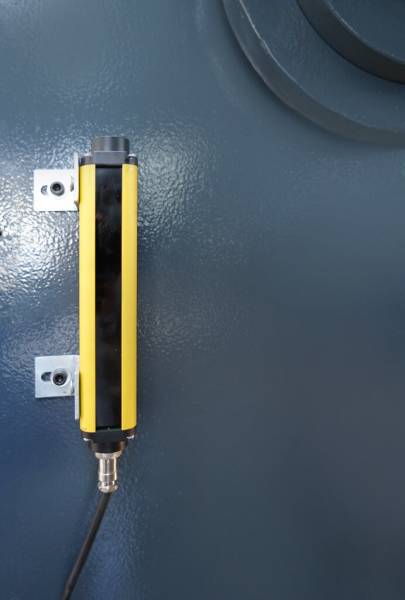

Световая защита с тыльной стороны предотвращает проникновение человека или посторонних предметов внутрь станка.
Поворотная режущая балка («свим-бим») с азотными возвратными цилиндрами и аккумулятором.

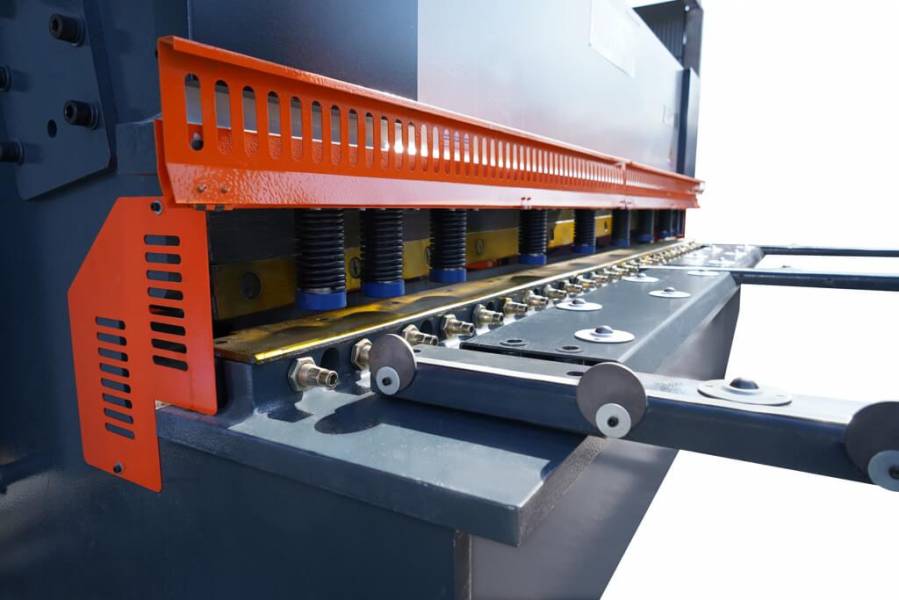

Гидравлический прижим с полиуретановым покрытием обеспечивает надёжную фиксацию листа без повреждения поверхности.

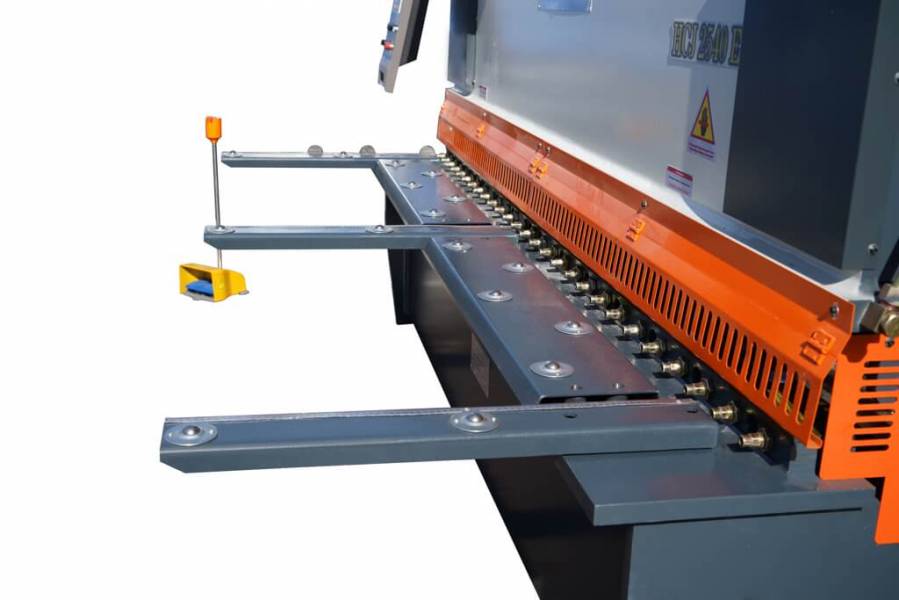

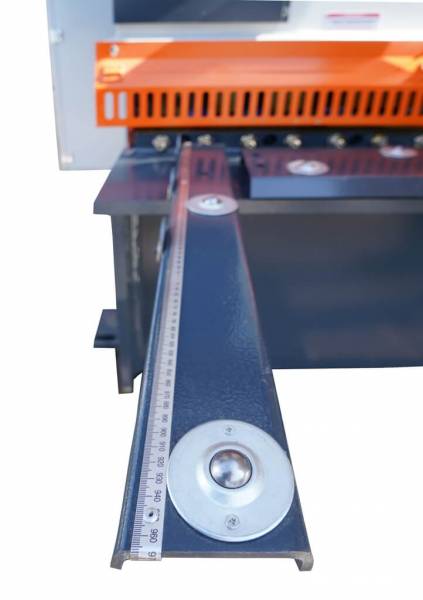

Кронштейны передней поддержки листа с шариковыми опорами и боковыми упорами служат для поддержки длинных и тонких заготовок, а также для их позиционирования. Все три кронштейна оснащены линейками.

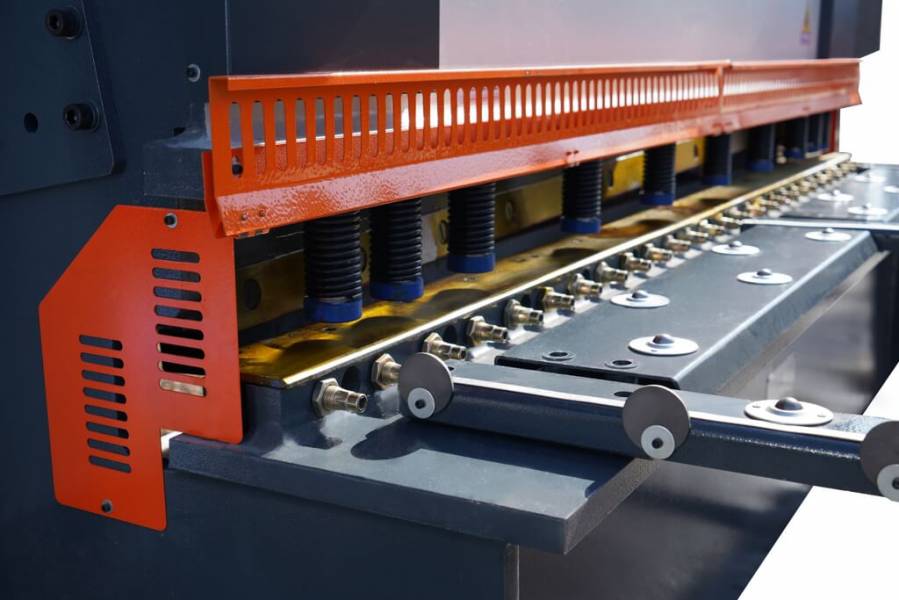

Защита зоны резания предотвращает несанкционированный доступ в опасную зону.

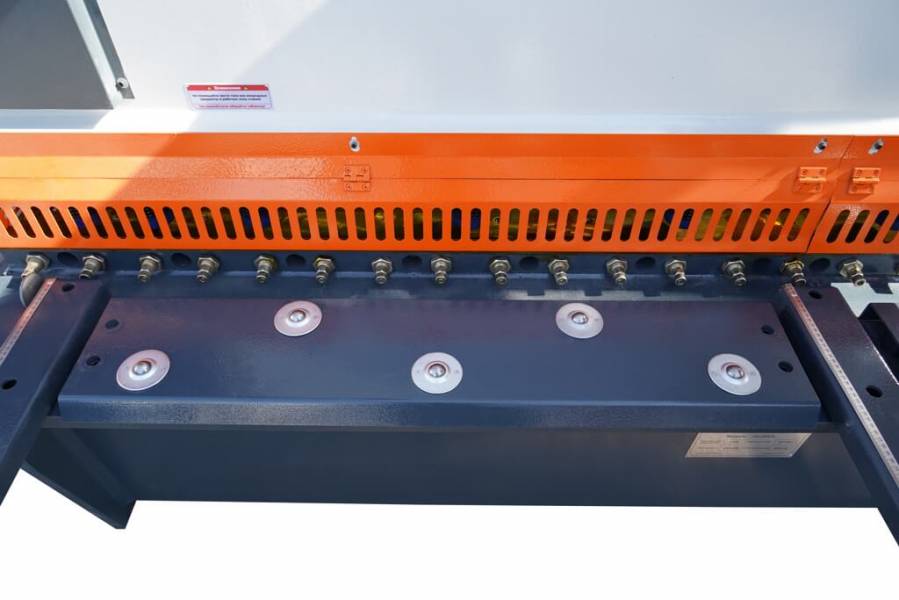

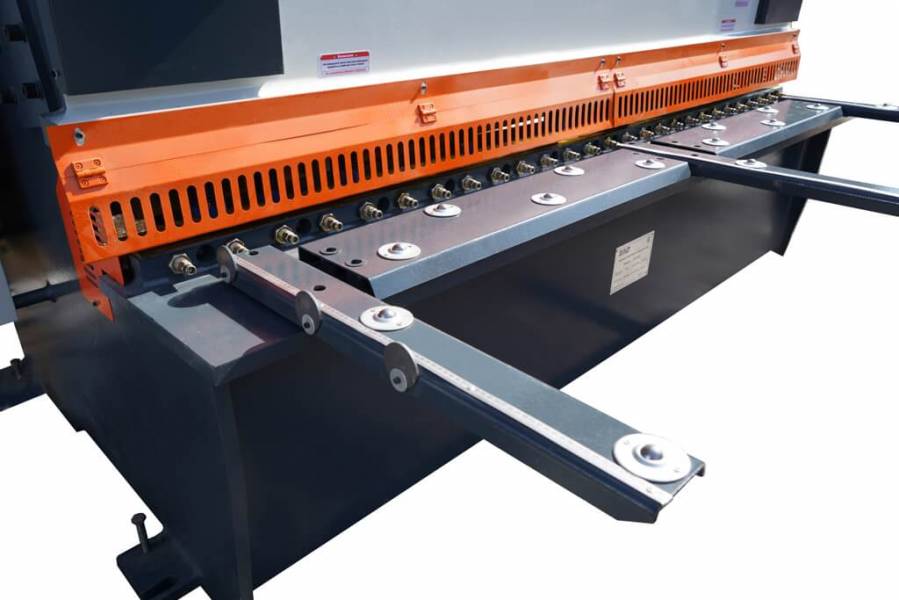

Передний стол с шариковыми опорами предотвращает появление царапин на листе и облегчает подачу.

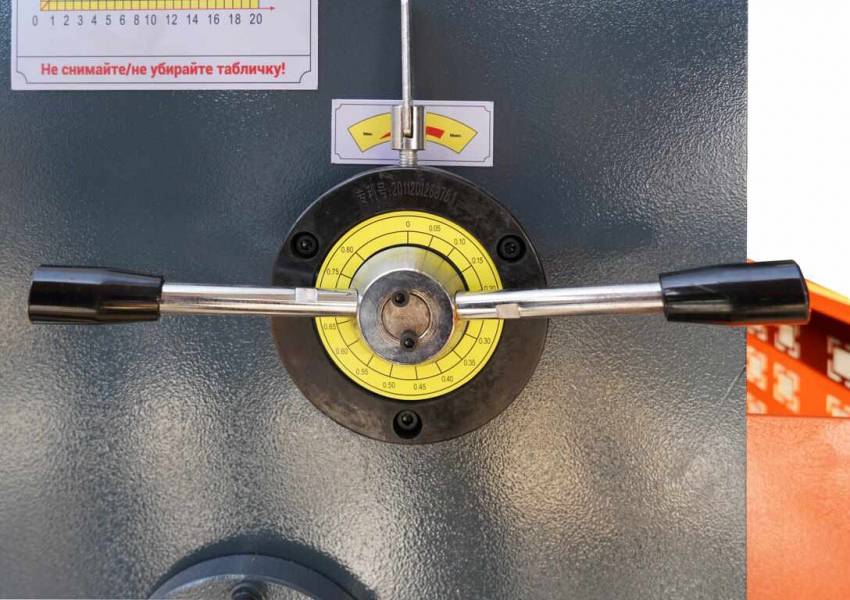

Механизм установки зазора между ножами для оперативной настройки под оптимальный режим резания.

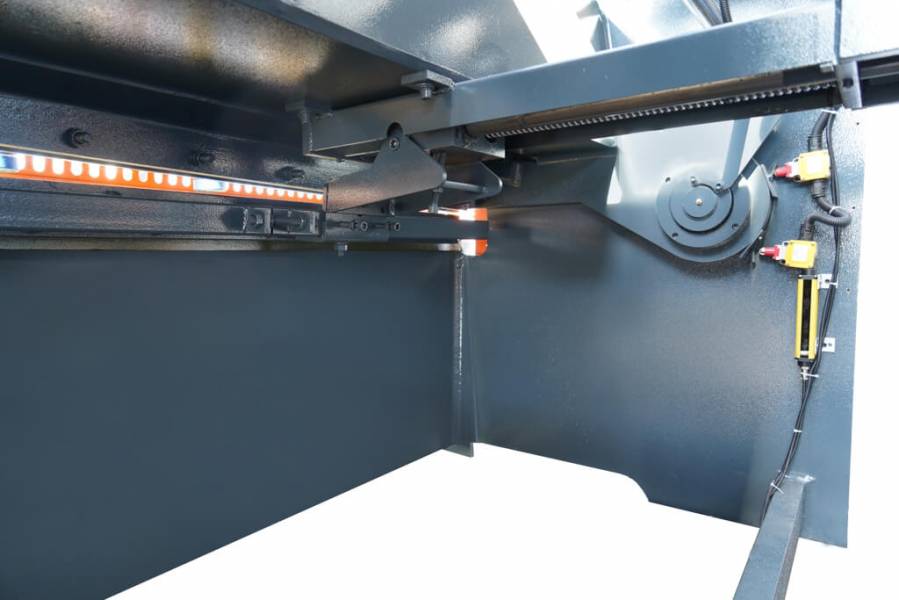

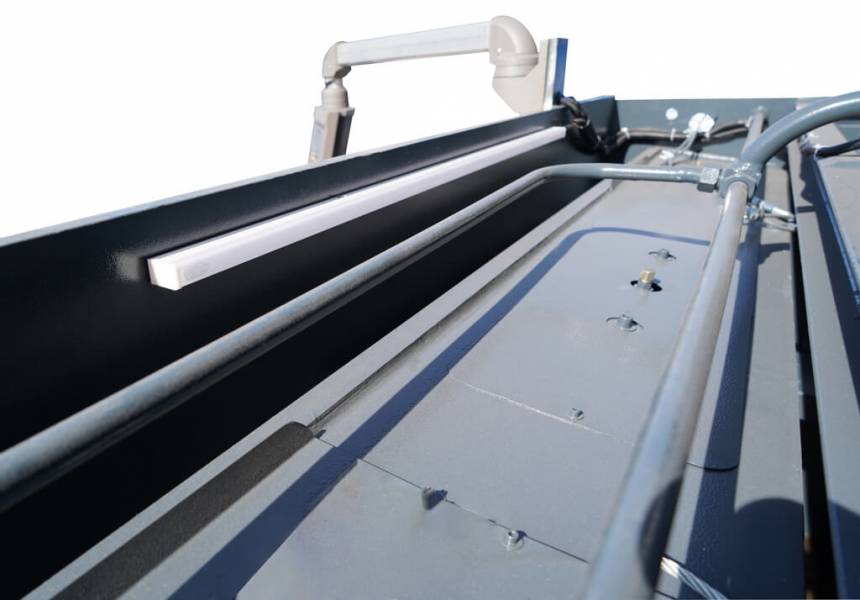

Теневая подсветка линии реза для точного позиционирования заготовки.

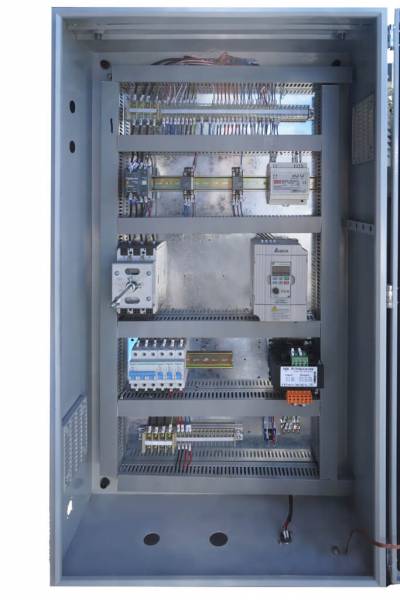

С левой стороны станка расположен электрошкаф. Станок укомплектован электроавтоматикой таких известных брендов как Schneider Electric и Delta.
Эргономичная выносная педаль с кнопкой аварийной остановки для запуска процесса резки.

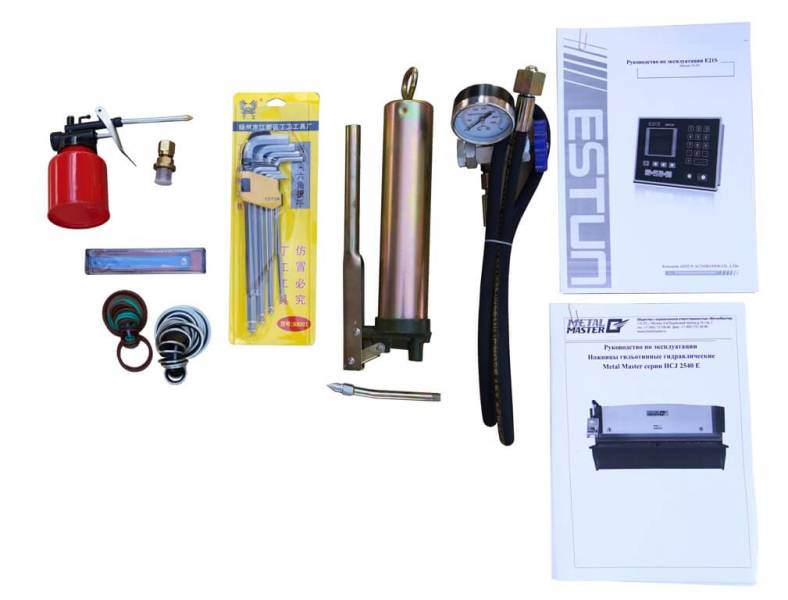

В стандартную комплектацию входят: маслёнка, азотная форсунка, набор щупов, набор прокладок и уплотнительных колец, смазочный шприц, устройство для заправки пневмоцилиндров и инструкция на русском языке.
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИЛЬОТИНЫ | |
|---|---|
| Контроллер | E21 S (Estun) |
| Привод ограничителя подачи | Мотор-редуктор с асинхронным двигателем + энкодер |
| Клапаны | Bosch-Rexroth |
| Электрика | Schneider Electric |
| Инвертор | Delta |
| Масляный насос | Шестерёнчатый |
| Инструмент | Верхний нож с двумя режущими кромками и нижний нож с четырьмя режущими кромками |
| Зазор между ножами | Ручная регулировка |
| Прижим заготовки | Гидравлический |
| Педаль управления | Выносная, с кнопкой аварийного останова |
| Руководство | На русском языке |
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Гидравлическая гильотина MetalMaster HCJ 2540 E
Максим
Максим
Сколько литров нужно заливать в гидравлическую станцию?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Объем бака гидравлической станции составляет 170 л.
Глеб
Глеб
Какая точность хода заднего упора?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Точность хода заднего упора составляет ±0,2 мм.
Виктория Блохина
Виктория Блохина
Подскажите, почему рамка верхнего инструмента может медленно возвращаться?
Александр Куликов
Технический директор
ООО «МеталМастер»
Приветствую! Вероятная причина – недостаточное давление возвратного цилиндра, необходимо наполнить его азотом.
Алексей
Алексей
Скажите, какое максимальное рабочее давление гидравлической системы?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Максимальное рабочее давление системы составляет 18 МПа.
