Модель | HCJ 2540 N |
---|---|
Максимальная толщина листа | 4 |
Максимальная длина листа, мм | 2500 |
Глубина зева, мм | 130 |
Угол наклона лезвия | 1˚30’ |
Скорость работы, рез/мин | 10~12 |
Перемещение заднего упора, мм | 450 |
Скорость перемещения заднего упора, мм/сек | 180 |
Длина передних упоров, мм | 700 |
Мощность двигателя кВт | 4 |
Габариты в упаковке (ДхШхВ), мм | 3040X1610X1620 |
Масса, кг | 3000 |

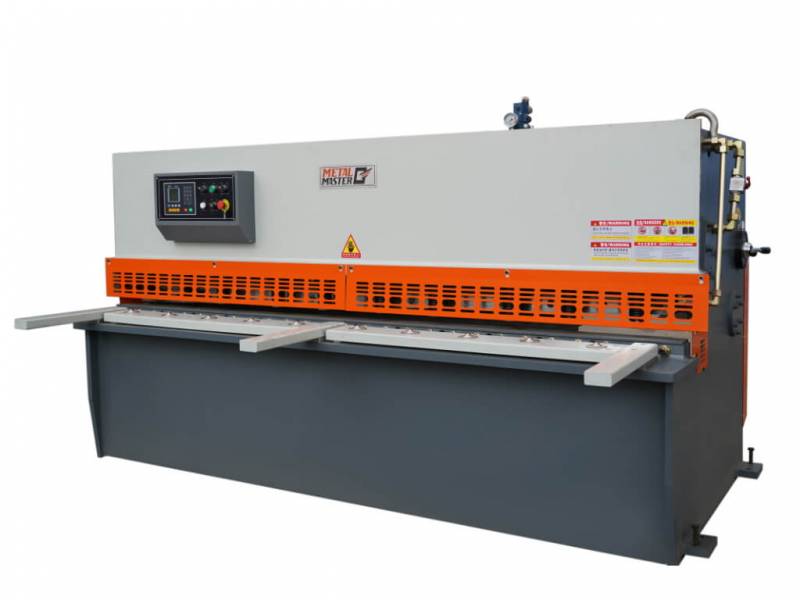

Описание станка Ножницы гильотинные гидравлические Metal Master HCJ 2540 N
- Гильотина Metal Master HCJ N применяется при резке листов металла. Гидравлическая система и закаленные ножи станка обеспечивают быструю и качественную резку. Гильотина Metal Master HCJ N отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности оборудования. Ножницы для резки можно использовать в различных комплектациях с разнообразными приспособлениями в зависимости от типа производства.
- Жесткость конструкции гильотины обеспечивается прочной, сварной рамой.
- Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить резку листового металла с высокой скоростью и точностью.
- Станок оснащен контроллером Estun E21. Управление по оси X осуществляется программно контроллером, либо в ручном режиме, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственное управление приводом по осям производится частотным преобразователем.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИЛЬОТИНЫ | |
Контроллер | E21 (Estun) |
Привод ограничителя подачи | Мотор-редуктор с асинхронным э/д +энкодер |
Клапаны | Rexroth |
Электрика | Siemens и Schneider |
Масляный насос | Шестеренный |
Инструмент | Верхние двусторонние, нижние четырехсторонние, закаленные ножи |
Зазор между ножами | Ручная регулировка |
Прижим заготовки | Гидравлический |
Педаль управления | Выносная, с кнопкой аварийного останова |
Сварная станина станка, прошла процесс снятия напряжения

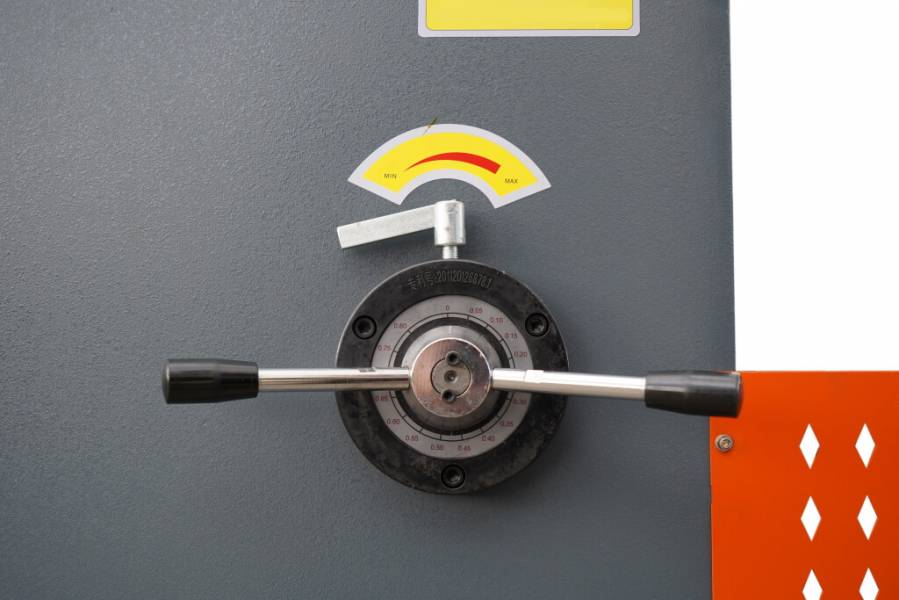

Механизм установки зазора между ножами позволяет оперативно установить требуемый зазор для получения оптимальных режимов резания
Защита зоны резания обеспечивает защиту от несанкционированного доступа людей в опасную зону

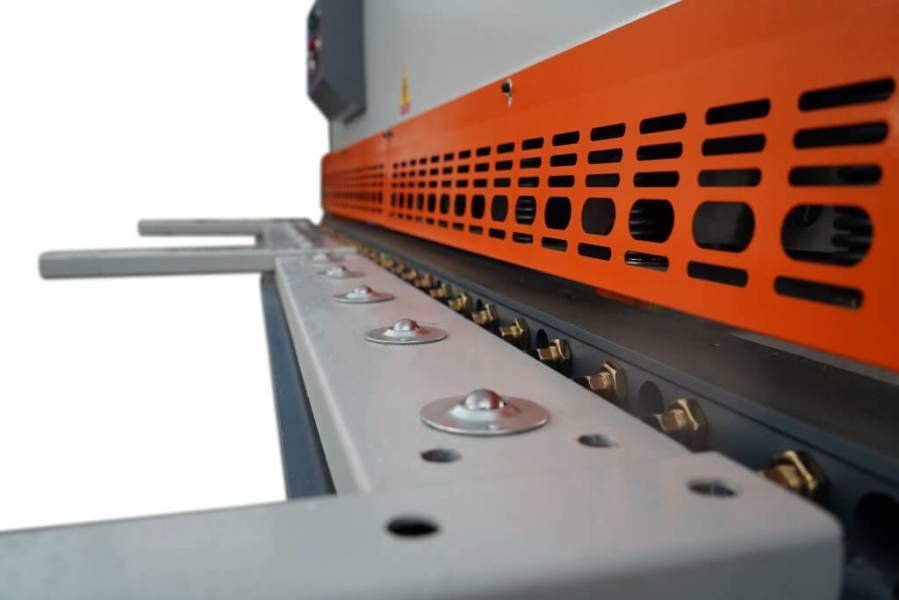

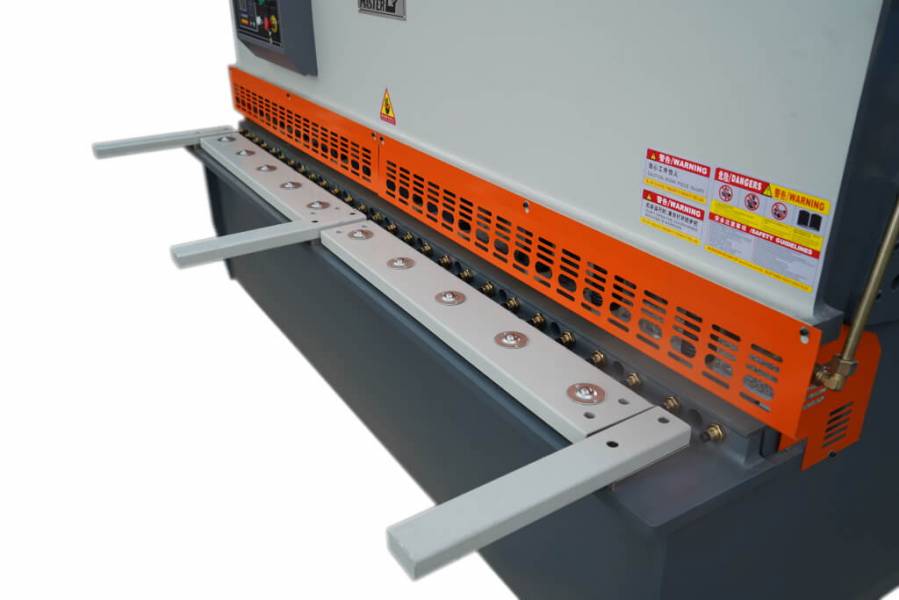

Кронштейны передней поддержки листа служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе станка

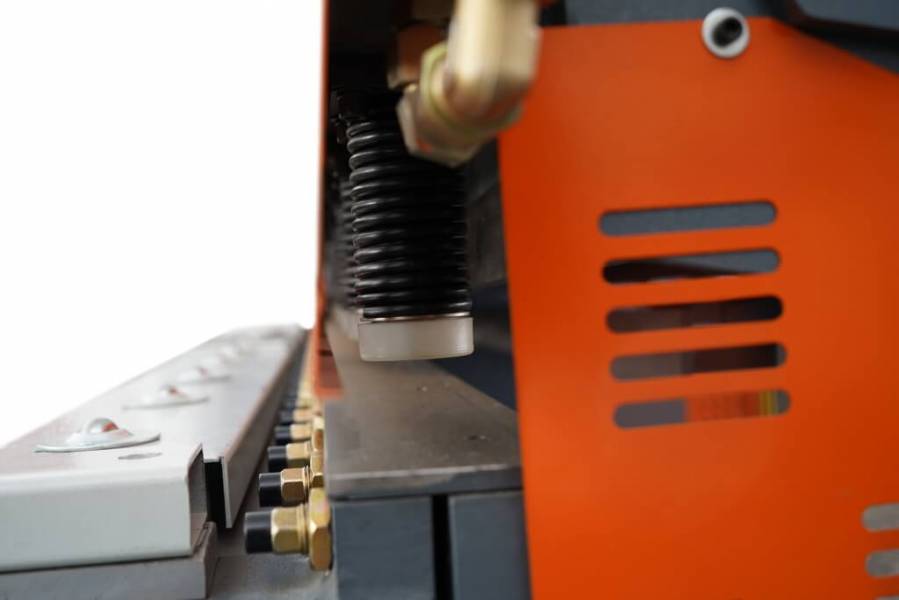

Гидравлические прижимы заготовки обеспечивают надежную фиксацию заготовки
Станок оснащен гидравлической системой Rexroth

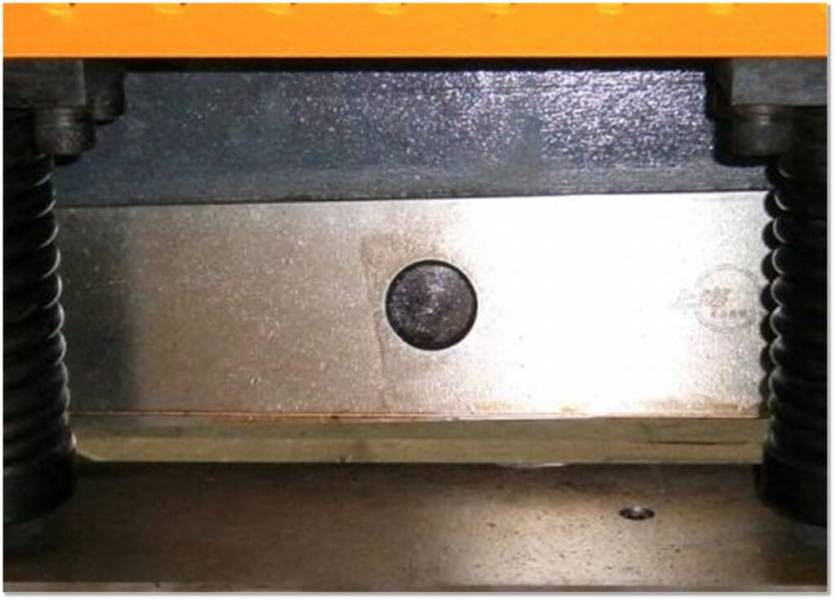

Верхний нож с двумя режущими кромками и нижний нож с четырьмя режущими кромками обеспечивают точный и качественный рез и позволяют использовать ножи продолжительное время без заточки

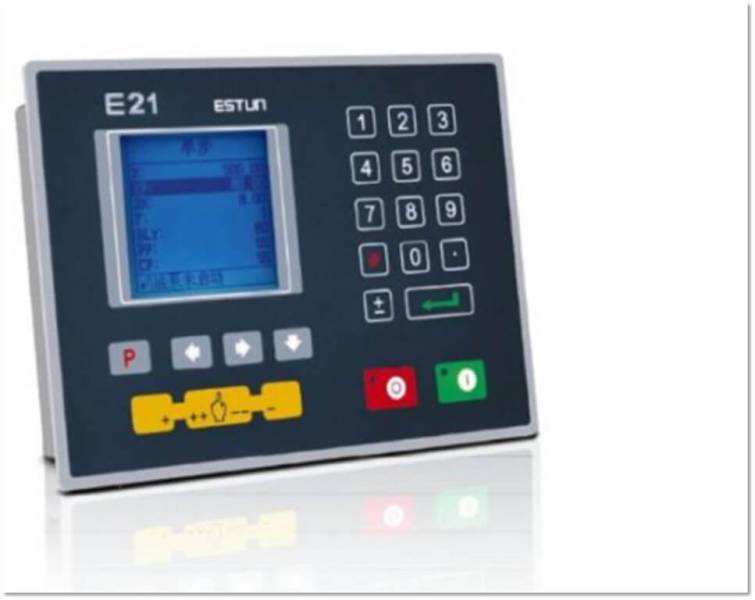

ЧПУ E21 (Estun) интуитивно понятная система управления упрощает работу и повышает производительность труда
Станок оснащен поворотной режущей балкой («свим-бим») и азотными возвратными цилиндрами с аккумулятором

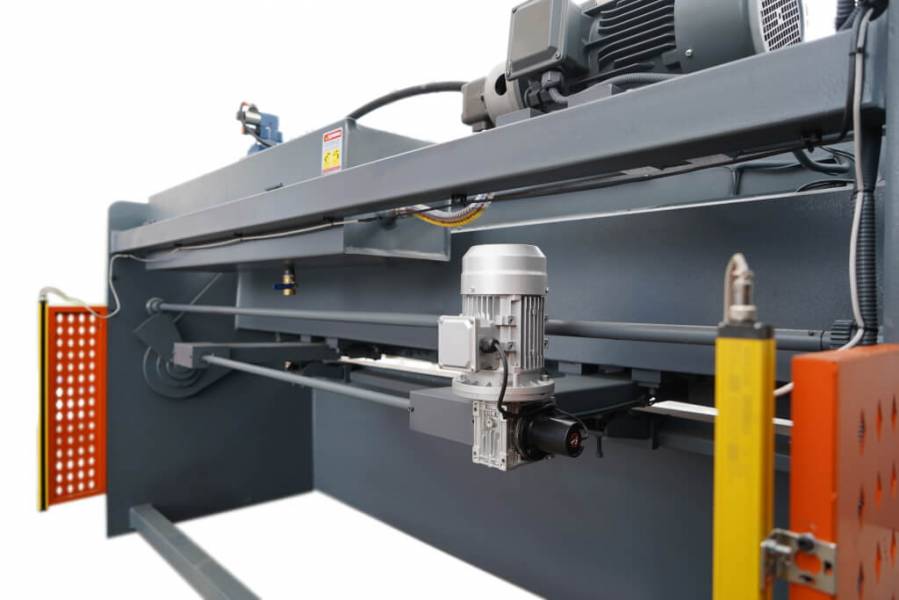

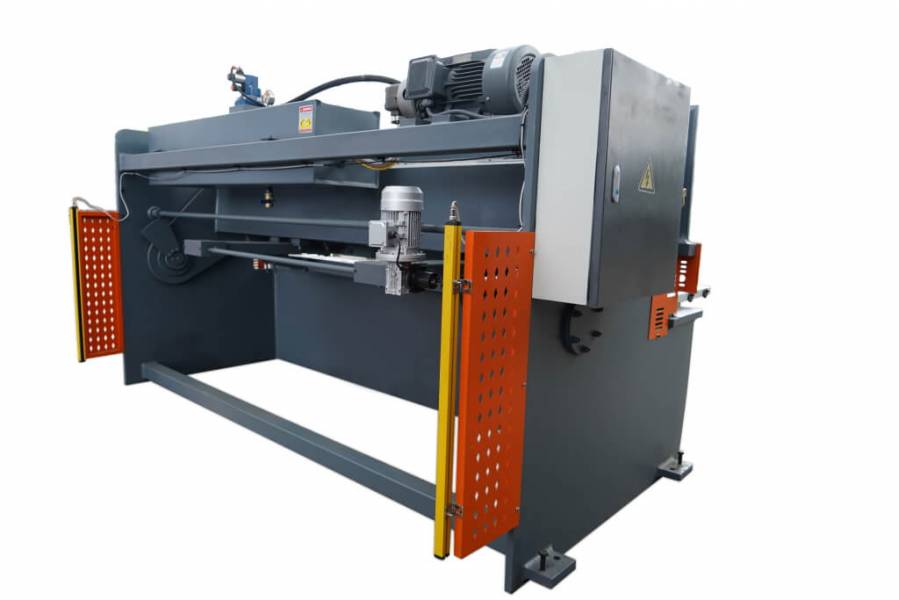

Станок оснащен оптическими датчиками защиты зоны заднего упора от несанкционированного доступа людей в опасную зону.
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКИХ НОЖНИЦ METAL MASTER HCJ N
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения резки заготовок изделий с высокой точностью. - Широкий спектр функциональных характеристик
Большой набор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить работу с высокой скоростью. - Надежность и износостойкость
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения. В станках серии HCJ используется электрооборудование Siemens и Schneider. - Точность и простота настройки на работу с необходимой толщиной листа

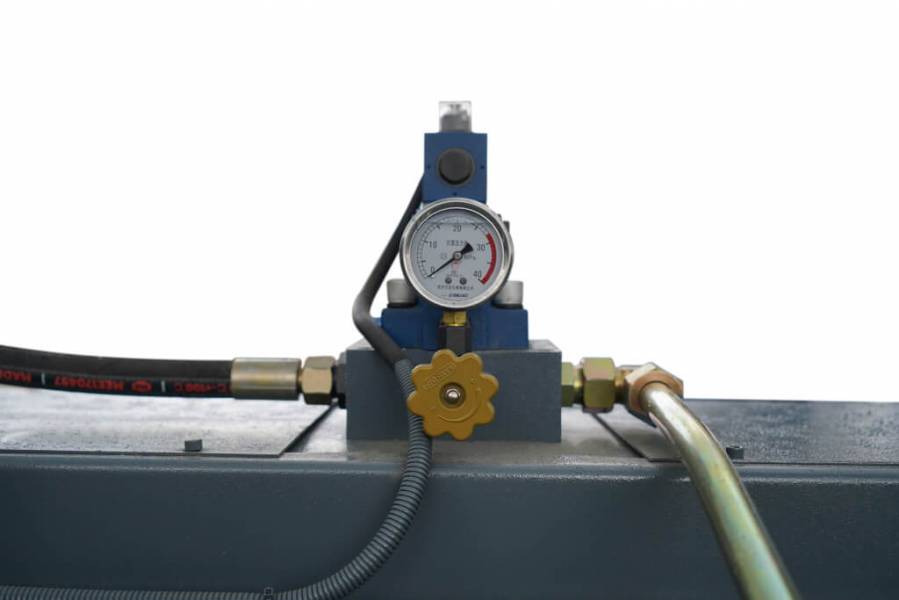

Манометр и механизм регулировки зазора позволяют быстро настроить машину для работы с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на столе. Теневая линия резания позволяет работать «по разметке». - Безопасность
Наличие задних световых датчиков обеспечивает защиту от несанкционированного доступа людей в опасную зону
Стандартная комплектация:
- ЧПУ E21 (Estun)
- Экраны заднего упора
- Защита зоны резания с откидной секцией
- Оптические датчики защиты зоны заднего упора
- Гидравлическая система Rexroth
- Выносная панель управления
- Ручная настойка зазора между верхним и нижним ножом
- Теневая линия резания
- Передние столы с шариковыми опорами
- Три кронштейна передней поддержки
- Электрические компоненты Siemens и Schneider
- Электромеханический задний упор
- Точность позиционирования заднего упора +/- 0,1 мм
- Выносная педаль управления
- Ящик ЗИП
- Инструкция
