Metal Master GBR Comby

 Скачать инструкцию

Комбинированный станок применяется при резке стальных листов толщиной не более 3мм. Ручной ограничитель подачи листа позволяет корректно подавать лист для резки. Дополнительное удобство создается поддерживающими кронштейнами и упорами рабочего стола. Гильотина оснащена ножным передвижным переключателем с кнопкой для аварийного выключения. Помимо самой резки станок имеет дополнительные валки для гибки металла и станцию гибки листов, работающую по принципу вертикального листогиба.

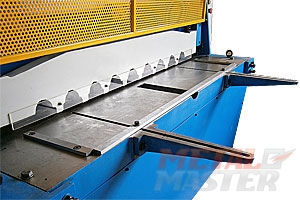

Стол станка имеет поддерживающие кронштейны с передвижным упором для удобного размещения листа в зоне работы. Стол оснащен направляющими с обеих сторон для удобного позиционирования материала.

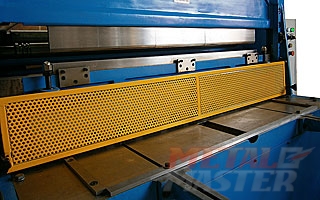

Прижимная балка перемещается одновременно с ножом. Это позволяет фиксировать деталь при резке и освобождать заготовку после работы. Балка имеет дополнительное приспособление для защиты рук. Если гильотина используется в качестве листогиба, ее рабочая часть в зоне ножа закрывается экраном.

В комбинированном станке имеет ручной ограничитель для точной подачи заготовки, что позволяет проводить резку без дополнительной разметки. Отрезанная часть выбрасывается назад по наклонной части тумбы, что гарантирует отсутствие деформации листа при падении. При этом заготовки можно удобно собирать в напольную тару. Станок оснащен светильником мобильного типа для освещения детали при работе.

В верхней части подвижной балки имеется матрица для вертикального гибочного пресса. Верхний нож пресса имеет сегменты. Части закрепляются при помощи винтов к балке и снимаются при необходимости. Это дает возможность выполнять непараллельные гибы, а также работать с лотками, поддонами, кассетами и различными строительными профилями, включая швеллеры и уголки. Глубина погружения ножа в матрицу регулируется вручную путем изменения расположения верхней балки.

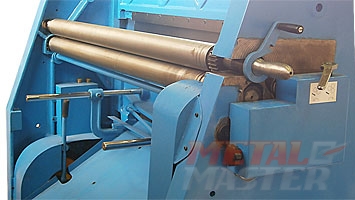

На обратной стороне машины находятся электромеханические вальцы с тремя валами. Заготовка и регулирование радиуса изгиба обрабатываемой детали проводится вручную. Перемещение валов и их синхронизация осуществляется посредством торсионного вала, что предотвращает конусность изделий. Верхний вал может откидываться для съема обечайки. Валы оснащены канавками для возможности изгиба прутков и проволоки. Валки регулируются передвижным ножным переключателем для выбора корректного направления движения.

Управляется комбинированная гильотина с панели управления и с передвижного ножного переключателя.

Комбинированная гильотина удобна когда требуется не только раскроить металл, но также провести его гибку и вальцовку. Станок экономит место и ресурсы.
