Электромеханическая гильотина Metal Master ETG 3240

Электромеханическая гильотина Metal Master ETG 3240 предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.

Особенности

• Лезвия выполнены из легированной стали - 9CrSI, твердость HRC50 и имеют двухстороннюю заточку, лезвие пригодно для резки нержавеющей стали.
• Станок снабжен встроенной защитой от повреждении пальцев.
• Прижимная траверса оснащена полимерными накладками для предупреждения повреждения заготовки.
• Разметка стола позволяет более точно позиционировать лист.

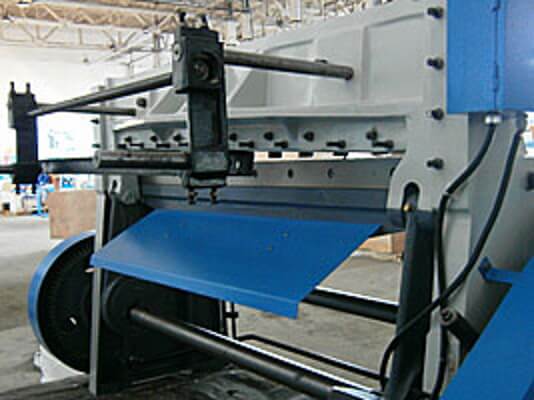

Корпус станка состоит из левой стенки, правой стенки и рабочего стола (стол с нижним ножом),соединенных с помощью гаек. Левая стенка, правая стенка и рабочий стол изготовлены из серого чугуна. Нижние части стенок стянуты болтами для придания корпусу большей жесткости. Станок приводится в движение мотором на 7,5 кВт.

Мотор приводит в движение два малых и один большой маховик, которые передают усилие на левую и правую часть верхнего лезвия. Передача усилия происходит через направляющую рамы, поворотную муфту, две больших и малых шестерни и запорную балку.

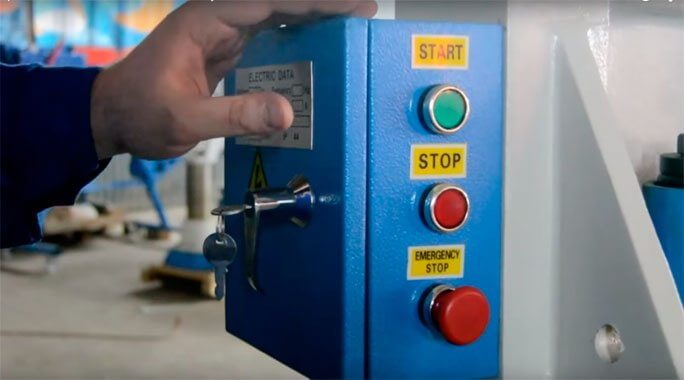

Подача электричества контролируется нажатием переключателя On/Off. Маховик приводится в движение ременной передачей. Через вал происходит вращение шестерни (Z=17), которая приводит в движение шестерню (Z=88).При нажатии педали происходит вращение шестерен. Через два эксцентрика движение преобразуется в возвратно-поступательное. Таким образом, происходит рабочий цикл прижим-резка-подъём ножа.
