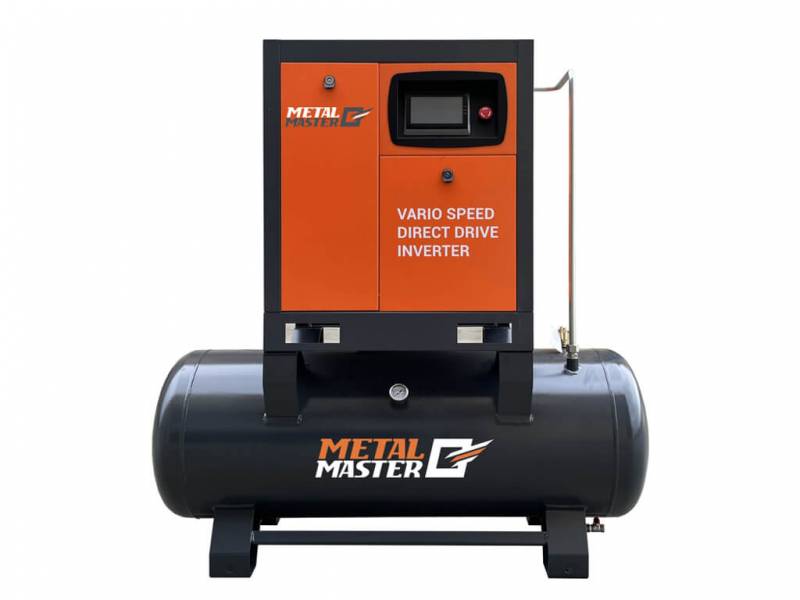

Компрессорная станция 2 в 1 с прямым приводом Metal Master MCR 15-10-500 INVERTER
| Модель | MCR 15-10-500 INVERTER |
|---|---|
| Мощность, кВт | 15 |
| Номинальное давление, бар | 10 |
| Объем ресивера, л | 500 |
| Производительность: м3/мин л/мин | 1,8 1800 |
| Класс чистоты воздуха по ISO 8573-1 | 4 |
| Тип привода | Прямой |
| Регулировка скорости | Инвертор |
| Напряжение, В | 380 50 Гц |
| Тип компрессора | Винтовой |
| Уровень шума, дБ | 70±3 |
| Влагозащита | IP23 |
| Диаметр соединения | 3/4'' |
| Габаритные размеры (Д×Ш×В), мм | 1900×970×1740 |
| Размеры упаковки (Д×Ш×В), мм | 1930×1000×1770 |
| Масса нетто, кг | 452 |
| Масса брутто, кг | 457 |
Компрессорная станция 2 в 1 с прямым приводом Metal Master MCR 15-10-500 INVERTER предназначена для производства сжатого воздуха. Компрессор оснащен системой воздушного охлаждения и отличается пониженным уровнем шума. Благодаря использованию инвертора и автоматической системы регулирования частоты вращения электропривода на постоянных магнитах, достигается серьезная экономия электроэнергии (до 50%). Еще один плюс компрессорной станции 2 в 1 с прямым приводом Metal Master MCR 15-10-500 INVERTER заключается в использовании технологии Direct Drive, при которой винтовой блок компрессора напрямую соединяется с двигателем, тем самым минимизируя механические потери от передачи крутящего момента. Эта новейшая разработка с революционной энергоэффективностью является эталоном для технологий производства сжатого воздуха.
Компрессор состоит из полностью закрытого электродвигателя, приводящего во вращение компрессорный блок, а также систем охлаждения, смазки, регулировки и контроля. Сверху компрессор закрыт корпусом с превосходными звукоизоляционными свойствами для уменьшения уровня шума. Также, в корпусе установлен шкаф электроавтоматики с микропроцессорным модулем.
В состав компрессорной станции 2 в 1 с прямым приводом Metal Master MCR 15-10-500 INVERTER входит ресивер объемом 500 л. Он используется в качестве временного хранилища в периоды пиковых нагрузок в системе, а также оптимизирует эффективность работы установки.
Основные преимущества
Описание
Эргономичный корпус с удобным расположением компонентов компрессорной станции 2 в 1 Metal Master серии MCR INVERTER увеличивает скорость технического обслуживания и снижает простои.

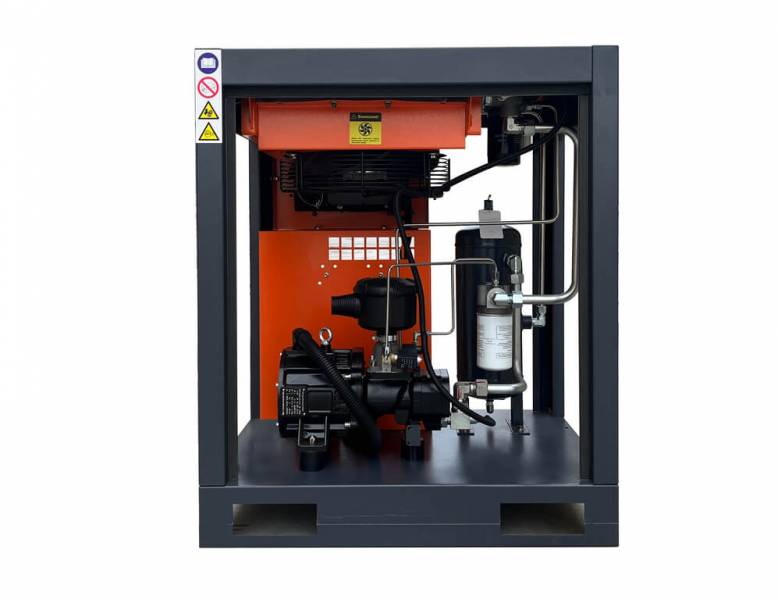

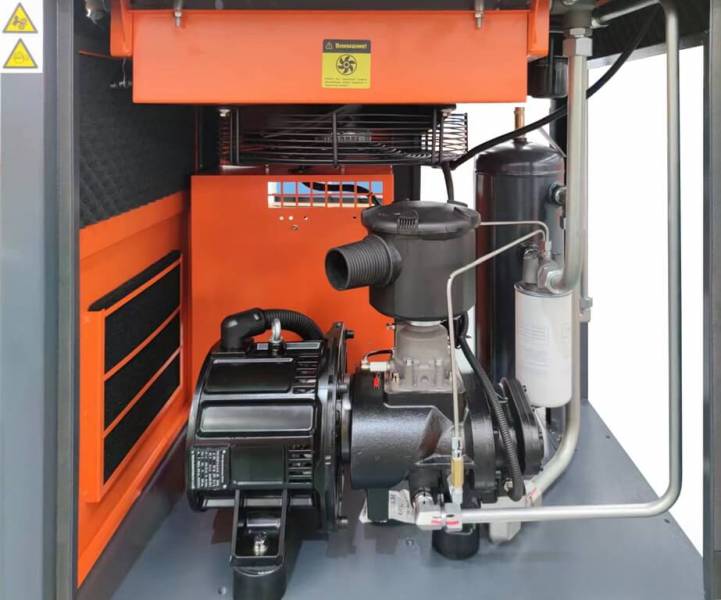

Внутри компактного корпуса расположен винтовой блок, двигатель, система охлаждения и смазки, и электроавтоматика.
Компрессор помещен в закрытый корпус с превосходными звукоизоляционными свойствами для уменьшения уровня шума.

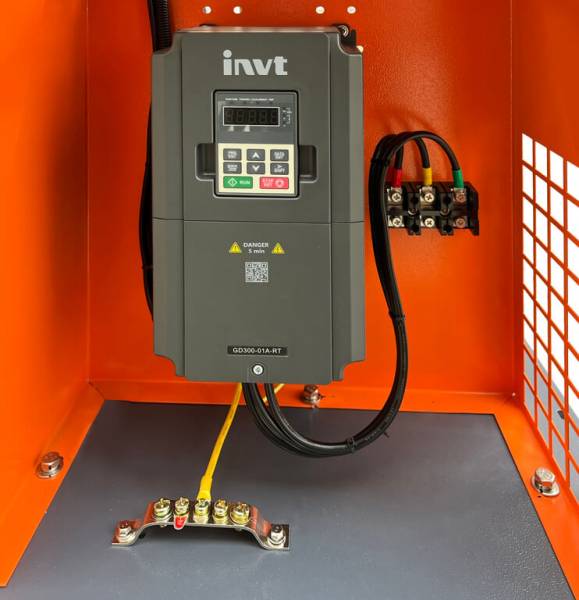

Наличие инвертора последнего поколения позволяет экономить до 50% электроэнергии в сравнении с традиционными компрессорами.

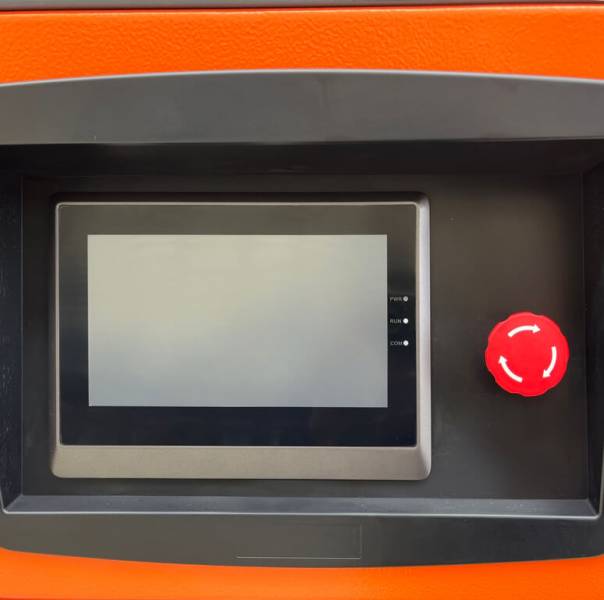

Винтовой компрессор оснащен системой управления с сенсорным дисплеем, позволяющим в автоматическом режиме контролировать работу оборудования в режиме реального времени. Отличительной особенностью является полностью русифицированная программа управления.

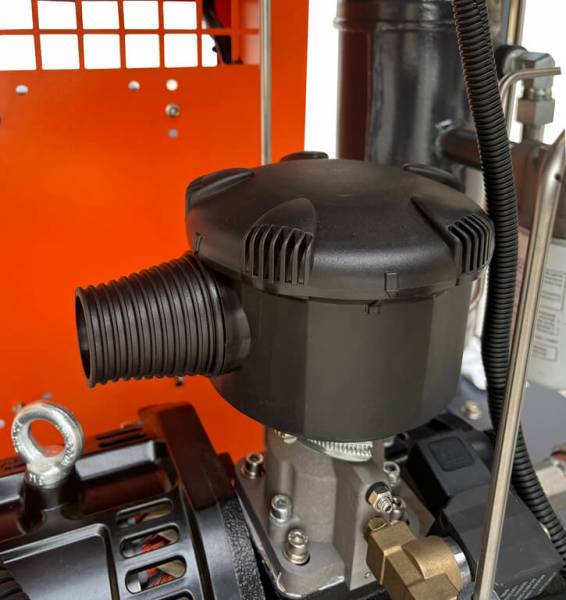

Воздушный фильтр очищает поступающий воздух от мелкой пыли. А воздушный клапан предотвращает выброс сжатого воздуха при остановке компрессора.

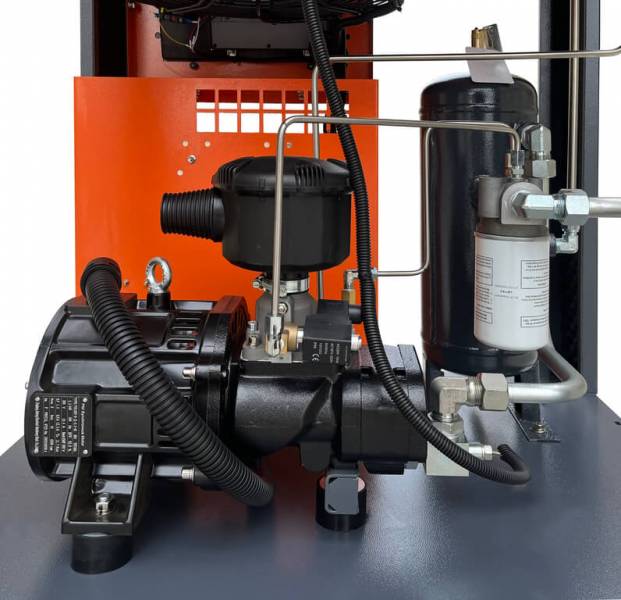

Компрессорные станции 2 в 1 Metal Master серии MCR INVERTER имеют прямой привод соединения двигателя на постоянных магнитах и винтового блока, благодаря чему достигается мягкий и плавный ход привода, минимальный уровень шума и вибрации, а также высокий КПД.

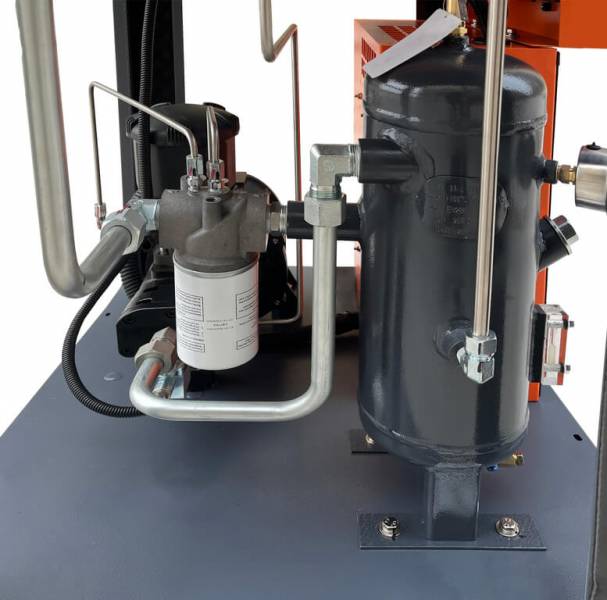

Компрессорная станция 2 в 1 Metal Master серии MCR INVERTER оснащена сепаратором, который очищает сжатый воздух от масла. Затем очищенное масло возвращается в систему. А очищенный сжатый воздух подается в пневмомагистраль.

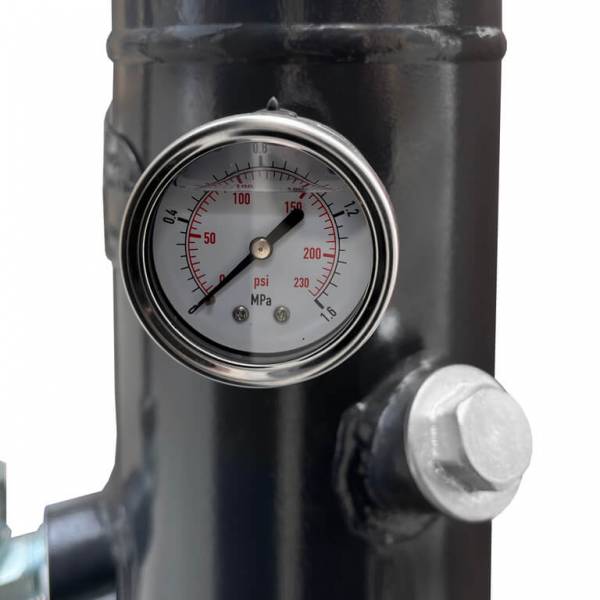

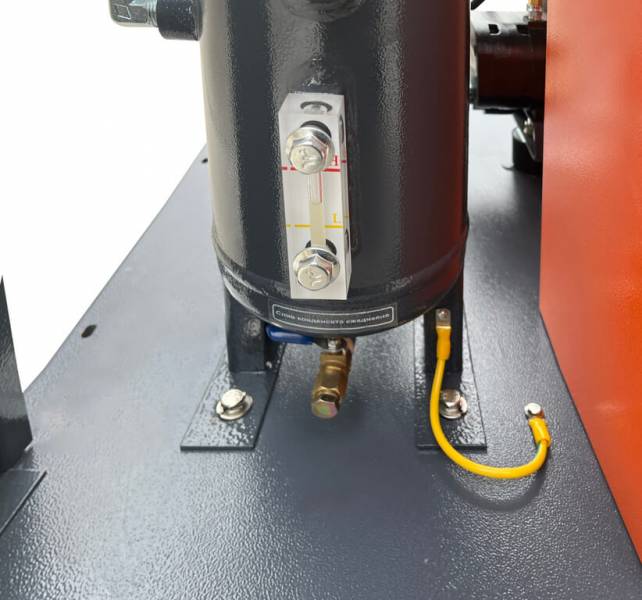

Накопительный бак сепаратора оснащено шкалой уровня масла и манометром.
Компрессорная станция 2 в 1 Metal Master серии MCR INVERTER оснащена кнопкой аварийной остановки.

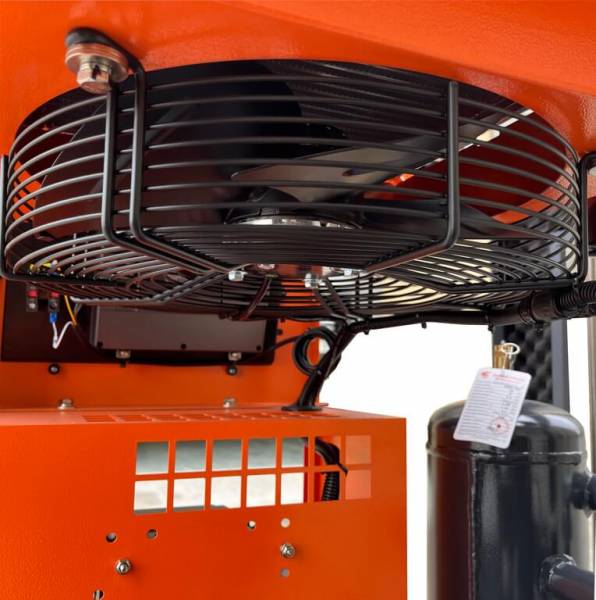

Встроенный вентилятор охлаждения включается автоматически при достижении компрессором температуры 90°С. Сжатый воздух охлаждается в радиаторе и подается на выход установки.

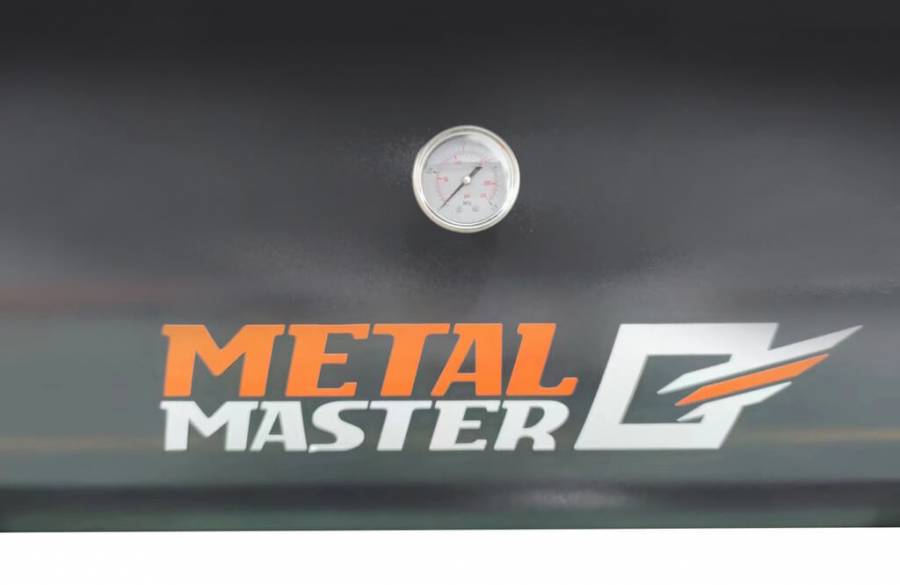

Компрессорная станция 2 в 1 Metal Master серии MCR INVERTER оснащена ресивером объемом 500л. Винтовой компрессор установлен сверху на ресивере и жестко соединен с ним при помощи винтового соединения. Воздушный ресивер оснащен манометром.
Стандартная комплектация:
Стандартная комплектация:
Пользовательский пароль: 268
Заводской пароль: 2761
| Список запасных частей и периодичность обслуживания | ||||
|---|---|---|---|---|
| Наименование | Артикул | Код 1С | Периодичность замены (ч.) | Фото |
| Масляный сепаратор для компрессоров 4кВт-7.5кВт | OS-4-7.5 | 00000021028 | 2500-3000 |  |
| Масляный сепаратор для компрессоров 11кВт-15кВт | OS-11-15 | 00000021033 | ||
| Масляный сепаратор для компрессоров 18.5кВт-22кВт | OS-18.5-22 | 00000021039 | ||
| Масляный фильтр для компрессоров 4кВт-7.5кВт | OF-4-7.5 | 00000021029 | Первая замена через 500 часов. Последующие через 1500 часов. |  |
| Масляный фильтр для компрессоров 11кВт-22кВт | OF-11-22 | 00000021040 | ||
| Воздушный фильтр для компрессоров 4кВт-7.5кВт | AF-4-7.5 | 00000021030 | 2000 |  |
| Воздушный фильтр для компрессоров 11кВт-15кВт | AF-11-15 | 00000021035 | ||
| Воздушный фильтр для компрессоров 18,5кВт | AF-18.5 | 00000021041 | ||
| Воздушный фильтр для компрессоров 22кВт | AF-22 | 00000021325 | ||
| Сменный элемент линейного фильтра "тип С" для компрессоров 4кВт-7,5кВт | CGF-2M3-4-7.5 | 00000021044 | 3000-4000 |  |
| Сменный элемент линейного фильтра "тип С" для компрессоров 11кВт-15кВт | CGF-3M3-11-15 | 00000021045 | ||
| Сменный элемент линейного фильтра "тип С" для компрессоров 18,5кВт-22кВт | CGF-6M3-18.5-22 | 00000021046 | ||
| Впускной клапан для компрессоров 4кВт-7.5кВт | IV-4-7.5 | 00000021031 | При выходе из строя |  |
| Впускной клапан для компрессоров 11кВт-18,5кВт | IV-11-18.5 | 00000021036 | ||
| Впускной клапан для компрессоров 22кВт | IV-22 | 00000021042 | ||
| Датчик температуры для компрессоров 4кВт-18,5кВт | TS-4-18.5 | 00000021032 | При выходе из строя |  |
| Датчик температуры для компрессора 22кВт | TS-22 | 00000021043 | ||
| Датчик давления для компрессоров 4кВт-22кВт | PS-4-22 | 00000021047 | При выходе из строя |  |
| Минеральное масло (объем 4 л.) | Total №46 | Первая замена через 500 часов. Последующие через 2000 часов. | ||
Мы вышлем Вам инструкцию!
Владислав
Владислав
Какой диаметр соединения?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Диаметр соединения 3/4''.
Кочетова Н. К.
Кочетова Н. К.
Какой тип масла необходимо использовать?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Рекомендуется использовать минеральное компрессорное масло кинематической вязкости 46.
Алексей
Алексей
Какое количество масла необходимо для данной модели?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Необходимо 6 л. масла.
Никитин Дмитрий
Никитин Дмитрий
Компрессор и ресивер имеют жесткое соединение друг с другом?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Да, винтовой компрессор установлен сверху на ресивере и жестко соединен с ним при помощи винтового соединения.
